KEUCO Universe 12701 Guide

1 - 15
* IMPORTANT SAFETY INSTRUCTIONS
* WARNING - To reduce risk of burns, fire, electric shock, or injury to Persons. This
Product must be installed in accordance with local codes and the enclosed Instruction
Installation manual by a qualified professional - Wall mont only:
1. Always disconnect power before servicing.
2. Use this appliance only for its intended use as described in these instructions.
Do not use attachments not recommended by the manufacturer.
3. Never operate this appliance if it is not working properly or if has been dropped
or damaged. Return the furnishing to a service center for examination and repair.
4. Do not use out doors.
5. Do not place anything on top of cabinet.
* GROUNDING INSTRUCTIONS
This product must be connected to a grounded metal, permanent wiring system,
or an equipment - grounding conductor must be run with the circuit conductors and
connected to the equipment - grounding terminal or lead on the product.
* IMPORTANTES CONSIGNES DE SECURITE
* AVERTISSEMENT - Pour diminuer le risque de brûlures, d`incendie, de chocs électriques ou
de blessures, ce produit devra être installé par une personne qualifiée en accord avec la
réglementation locale et le manuel d`installation joint. - Uniquement pour un montage mural:
1. Avant les travaux de maintenance, l`alimentation en courant doit être interrompue.
2. L`appareil devra être utilisé uniquement dans le but décrit dans ces instructions de montage.
Les accessoires non conseillés par le fabricant ne doivent pas être utilisés.
3. Ne jamais utiliser un appareil qui ne fonctionne pas correctement, qui est tombé ou qui a été
endommagé. Dans un tel cas, l´appareil devra être envoyé à un service aprés-vente
technique afin d`être contrôler et réparer.
4. Ne jamais utiliser l`appareil en plein air.
5. Evitez de déposer des objets sur l`armoire.
* CONSIGNES CONCERNANT LA MISE À LA TERRE
Ce produit doit être raccordé à un circuit de courant relié à la terre, métallique et continu, ou
alors, il faut qu`un conducteur de mise à la terre de l`appareil fonctionne avec la ligne du circuit
de commutation et qu`elle soit reliée avec le terminal de mise à la terre ou au conducteur sur le produit.
Universe
Model / Modèle 12701 KEUCO GmbH & Co.KG
Oesestr. 36
D-58675 Hemer
Telefon [phone]
Telefax [phone]
[email protected]
www.keuco.de
310922 0311.08.2014
en Mounting
fr Montage

2 - 15
en IMPORTANT - Read this information before carrying out the installation work!

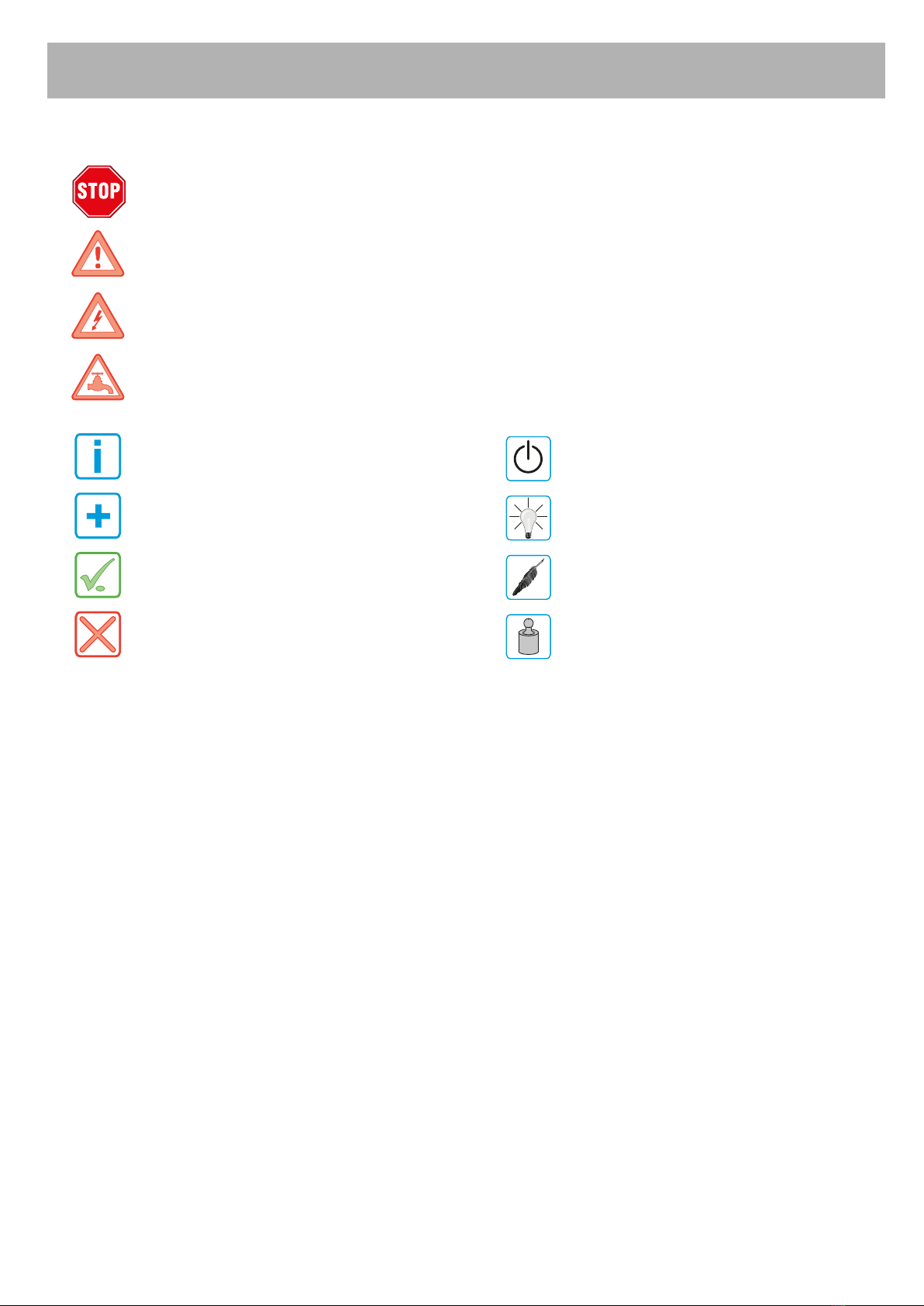

Key to symbols
Attention! Important note warning about the risk of bodily injury or damage to property.
STOP! Important note warning about the risk of bodily injury or damage to property.
Attention! Important note warning about the risk of electric shock.
Attention! Important note warning about the risk of water damage.
Note, tip or reference
Optional
Correct installation
Incorrect installation
Note, tip or reference
Electric light
Easy to move
Difficult to move
Warranty
- The function, safety and integrity of the product are only guaranteed if the instructions given in this manual are
adhered to. Non-observance of the safety instructions could lead to bodily injury and damage to property.
The manufacturer is not liable for damage resulting from non-observance of the instructions.
- To avoid installation errors and damage to the product, it is essential that the installation instructions are
followed carefully.
- Besides the information given in this manual, please follow the relevant general safety and accident
prevention regulations!
- This product left our factory in a condition complying with all the requirements of technical safety.
- Bulbs are excluded from the scope of the warranty.

3 - 15
fr Informations importantes à lire impérativement avant le montage !
Explication des symboles
Attention! Remarque importante - mise en garde contre des dommages corporels ou matériels.
STOP! Remarque importante - mise en garde contre des dommages corporels ou matériels.
Attention! Remarque importante - mise en garde contre un risque d'électrocution.
Attention! Remarque importante - mise en garde contre les dégâtes d`eau.
Remarque, conseil ou référence
En option
Montage correct
Montage incorrect
Interrupteur Marche/Arrêt
Lumière électrique
Facilement déplaçable
Difficilement déplaçable
Garantie
- Une garantie concernant la sécurité, la fonctionnalité et l'intégrité du produit peut uniquement être assurée si les
consignes contenues dans cette notice d'utilisation sont respectées. Un non-respect de ces instructions peut
entraîner des blessures corporelles ainsi que des dommages matériels. Le fabricant décline toute responsabilité
pour les dommages dus à non-respect de ces consignes.
- Afin d'éviter toute erreur de montage et tout endommagement du produit, il est nécessaire de procéder au montage
en tenant compte des instructions de cette notice.
- En plus des instructions de cette notice d'utilisation, il est nécessaire de respecter les règles générales en vigueur
sur la sécurité et la prévention des accidents !
- Le produit a quitté l'usine dans un état irréprochable en matière de sécurité.
- Les ampoules ne sont pas comprises dans la garantie.

4 - 15
12x

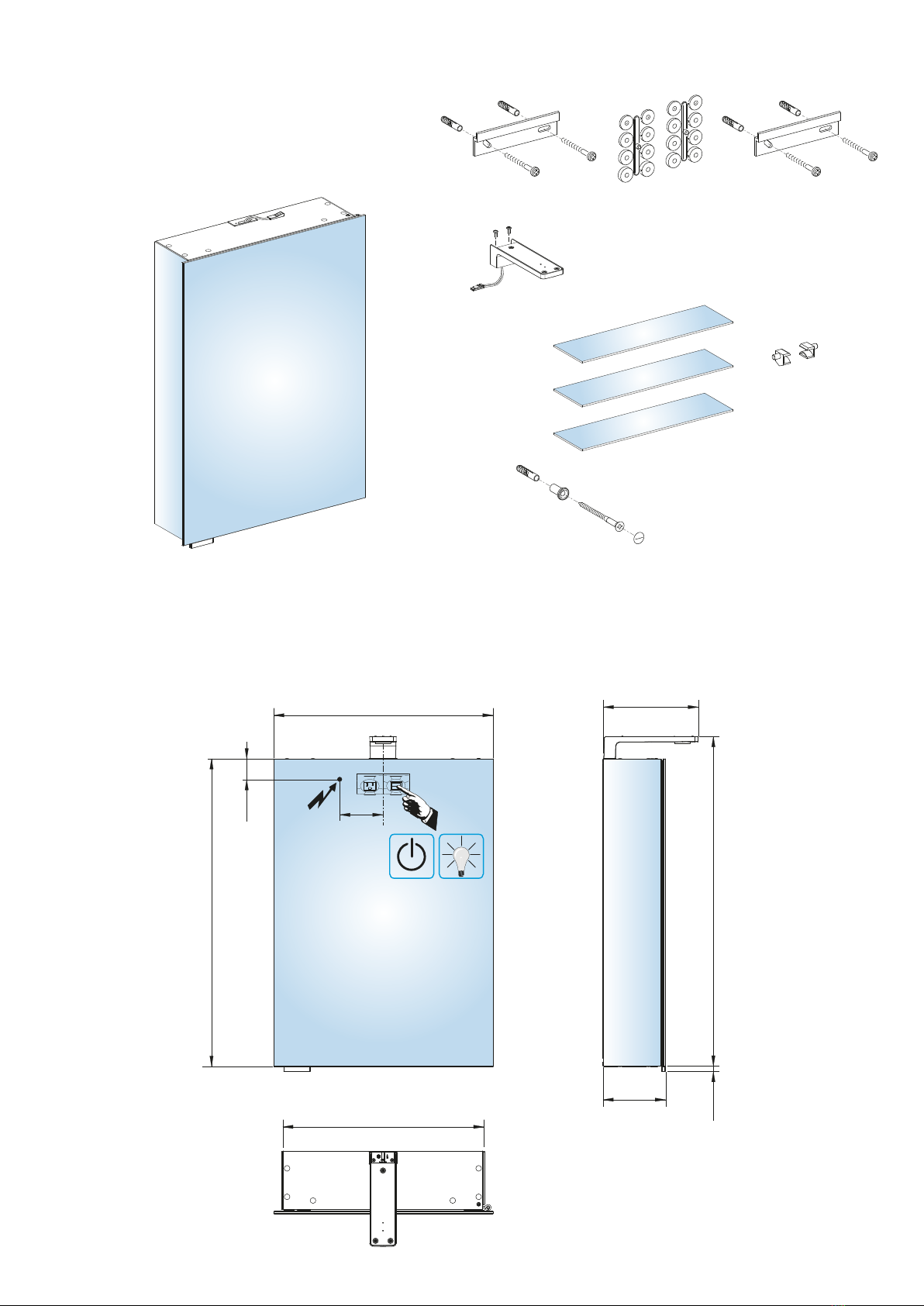

Scope of supply
Remarque de détail
19,7“
500 mm
18,2“
462 mm
8,6“
218 mm
5,6“
143 mm
1,9“
48 mm
3,2“
82 mm
27,6“
700 mm
29,5“
750 mm
0,5“
13 mm
Dimensions of cabinet with lamps!
Dimensions de l`armoire de toilette
avec les lampes!

5 - 15
0,79“
20 mm
74,8“ - 76,8“
1900 mm - 1950 mm
15,75“
400 mm
2,76“
70 mm
2,76“
70 mm
Ø 0,24“
Ø 6 mm
1.
2.
Drill 4 holes Ø 6 mm (0.24") at a horizontal distance of 400 mm / 70 mm (15,75" / 2,76”).
Insert dowels in the holes. Fix the support bracket with screws.
In case wall is uneven or not plane use spacers as required,
to ensure cabinet leveled horizontal and vertical!
Percez 4 trous de Ø 6 mm (0.24") avec un écart horizontal de 400 mm / 70 mm (15,75" / 2,76”).
Insérer les chevilles dans les trous.
Fixer les crochets d`attache avec des vis.
Si le mur présente des irrégularités ou n`est pas plat, des cales d`écartement doivent être
placées de telle sorte que l`armoire ait une position verticale et horizontale équilibrée.

6 - 15
Switch On-Off
Ground
Wiring diagram
Schéma électrique
BLACK/NOIR
RED/ROUGE
WHITE/BLANCHE
GREEN/VERT
1.
1.
2.
2.
Install ½" conduit connector and conduit in to cover.
(Not included with cabinet)
House installation wires must be in conduit.
Connect wires to terminal block as shown in wiring
diagram.
Terminal screw torque 7in-lbs (0.8Nm) max.
Monter un raccord de gaine et la gaine ½" dans le
cache
(non livré avec I`armoire).
Touts les câbles sont à mettre sous gaine.
Établir les connexions comme indiqué sur le
schéma électrique.
Couple de rotation maximum des vis de fixation 7
in-lbs (0,8 Nm).
Disassembling the cover:
1. Loosen the screws (2x) using a screwdriver 2.
2. Remove the cover.
Démontage du cache:
1. Desserrer les vis (2x) à l'aide d'un tournevis 2.
2. Retirer le cache.
Conform with US Standard 120V / 60Hz
Conforme avec US standard 120V / 60Hz

7 - 15
2.
3.
2.
1.
1.

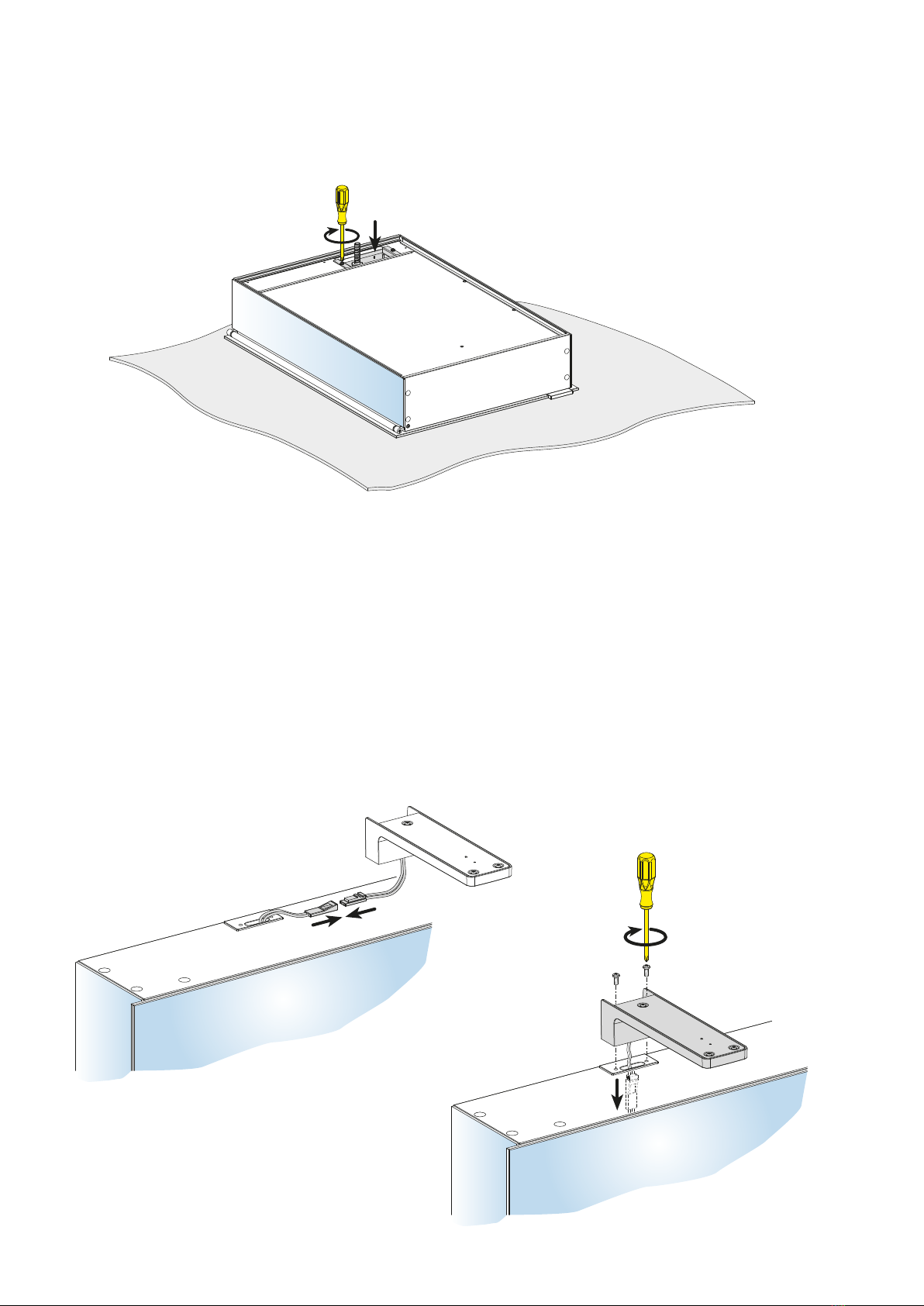

Lamp assembly
1. Connect the lamp plug to the mirror cabinet.
2. Route the cable into the mirror cabinet.
3. Screw the lamp onto the mirror cabinet with 2 screws.
Montage des lampes
1. Connecter le connecteur de la lampe avec l'armoire de toilette.
2. Introduire le câble dans l'armoire de toilette.
3. Visser la lampe sur l'armoire de toilette avec 2 vis.
Assembling the cover:
1. Attach the cover.
2. Tighten the screws (2x) using a screwdriver 2.
Montage du cache:
1. Installer le cache.
2. Serrer les vis (2x) à l'aide d'un tournevis 2.

8 - 15
1.
2.
3.
4.
5.
Mirror cabinet assembly
1. Mount the mirror cabinet on the horizontal mounting rails.
2. Mark the two drill holes for the additional fasteners.
3. Remove the mirror cabinet.
4. Drill the two holes Ø 6 mm (0.24“).
5. Insert the rawl plugs.
Montage armoire de toilette
1. Accrocher l'armoire de toilette sur les rails de suspension horizontaux.
2. Trcer les deux alésages pour la fixation complémentaire.
3. Décrocher l'armoire de toilette.
4. Percer les deux trous de Ø 6 mm (0,24").
5. Monter les chevilles.
Ø 0,24“
Ø 6 mm

9 - 15
1.
2.
3.
Assembling the additional fasteners
1. Mount the mirror cabinet on the mounting rails.
2. Assemble the two additional fasteners.
3. Put on the cover caps.
Montage de la fixation complémentaire
1. Accrocher l'armoire de toillette sur les barres de suspension.
2. Monter les deux fixations complémentaires.
3. Mettre en place les clapets de recouvrement.

10 - 15
Do not over load shelf`s with heavy items!
Each shelf load 6,6 lbs (3kg) max.
Ne placez pas d`objet lourd dans les compartiments.
Capacité de charge max. 6,6 lbs (3kg).
1.
2.

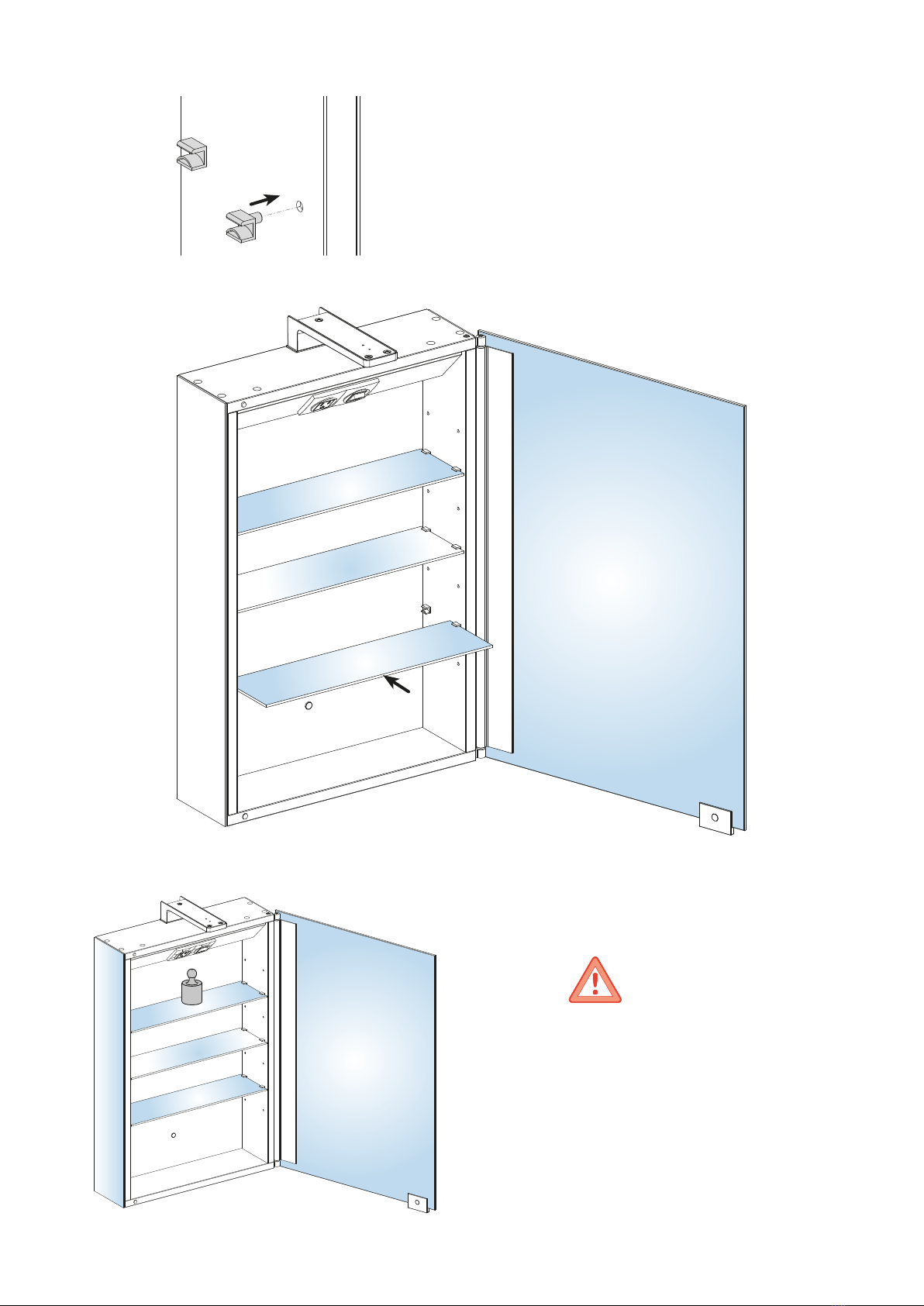

Assembling the glass shelves
1. Mount the shelf supports at the desired height.
2. Push in the glass shelves.
Montage des tablettes de verre
1. Monter les taquets à la hauteur désirée.
2. Insérer les tablettes de verre.

11 - 15
1.
3.
2.

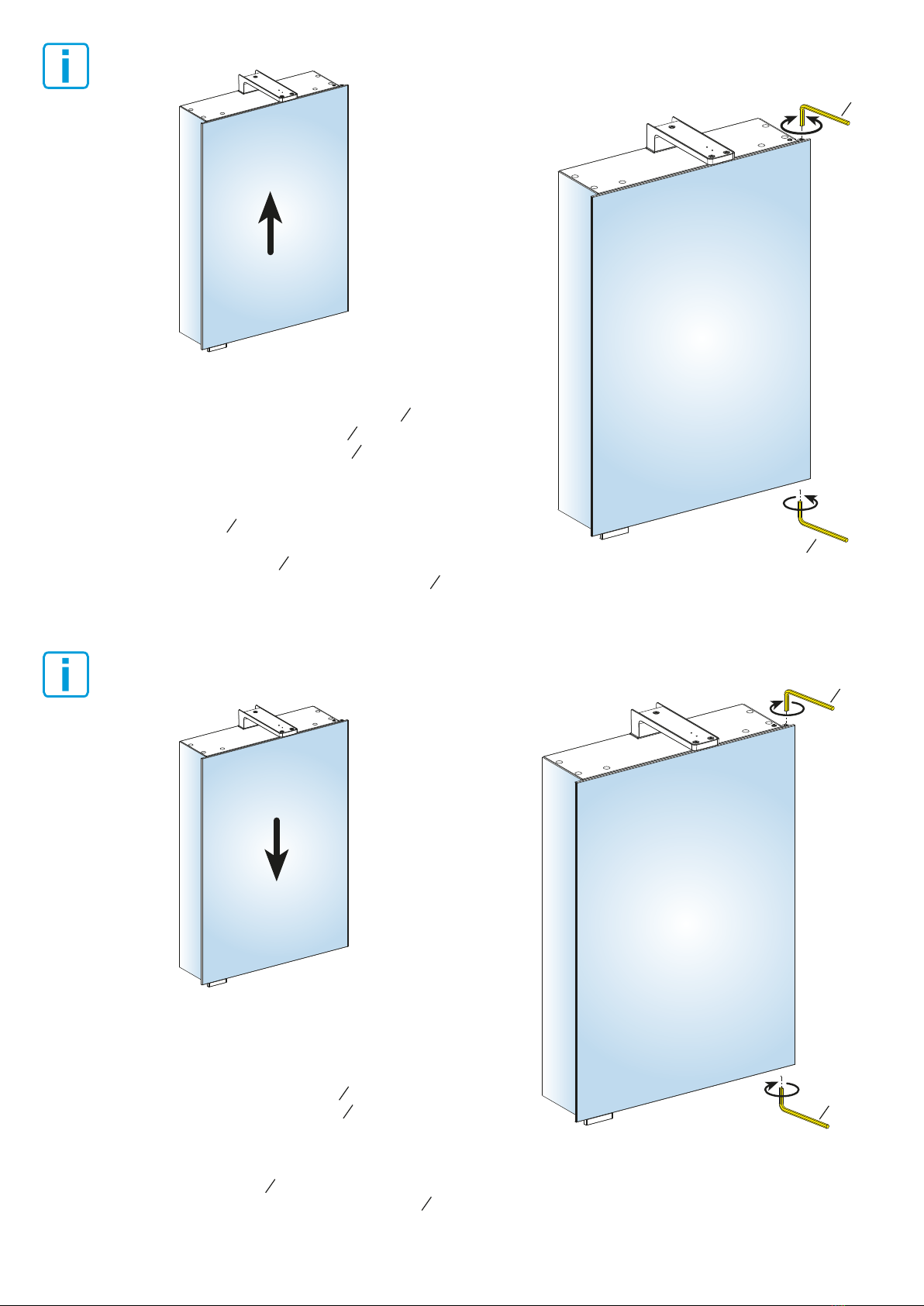

Aligning the mirror doors at the top
1. Slightly loosen the top adjusting pin SW 4 mm ( ).
2. Turn the lower adjusting pin SW 4 mm ( ) to lift the door.
3. Tighten the top adjusting pin SW 4 mm ( ).
Orienter les portes de miroir vers le haut
1. Desserrer légèrement la goupille de réglage
supérieure SW 4mm ( ).
2. Soulever légèrement la porte en tournant la goupille de
réglage intérieure SW 4 mm ( ).
3. Serrer la goupille de réglage supérieure SW 4 mm ( ).
SW 4 mm
SW 4 mm
SW 4 mm
SW 4 mm 2.
1.
Aligning the mirror doors at the bottom.
1. Turn the lower adjusting pin SW 4 mm ( ) to lower the door.
2. Tighten the top adjusting pin SW 4 mm ( ).
Orientation de la porte à miroir vers le bas
1. Abaisser légèrement la porte en tournant la goupille de
réglage intérieure SW 4 mm ( ).
2. Serrer la goupille de réglage supérieure SW 4 mm ( ).
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“
532
“

12 - 15
SW 4 mm 1.
SW 4 mm
2.
3.
4.
SW 4 mm 5.
Aligning the mirror doors to the left/right.
1. Slightly loosen the top adjusting pin SW 4 mm ( ).
2. Loosen the top screw.
3. Adjust the mirror door.
4. Tighten the top screw.
5. Tighten the top adjusting pin.
Orientation de la porte à miroir vers la gauche / la droite
1. Desserrer légèrement la goupille de réglage
supérieure SW 4 mm ( ).
2. Desserrer la vis supérieure.
3. Régler la porte à miroir.
4. Serrer la vis supérieure.
5. Serrer la goupille de réglage supérieure.
Adjusting the action of the mirror door
You can turn the upper adjusting pin SW 4 mm ( ) to adjust the action of the mirror door.
Réglage de la douceur de pivotement de la porte à miroir
La douceur de pivotement de la porte à miroir peut être réglée en tourantn la goupille de réglage
supérieure SW 4 mm ( ).
532
“
532
“
532
“
532
“
532
“
532
“
532
“

13 - 15
3.
2.

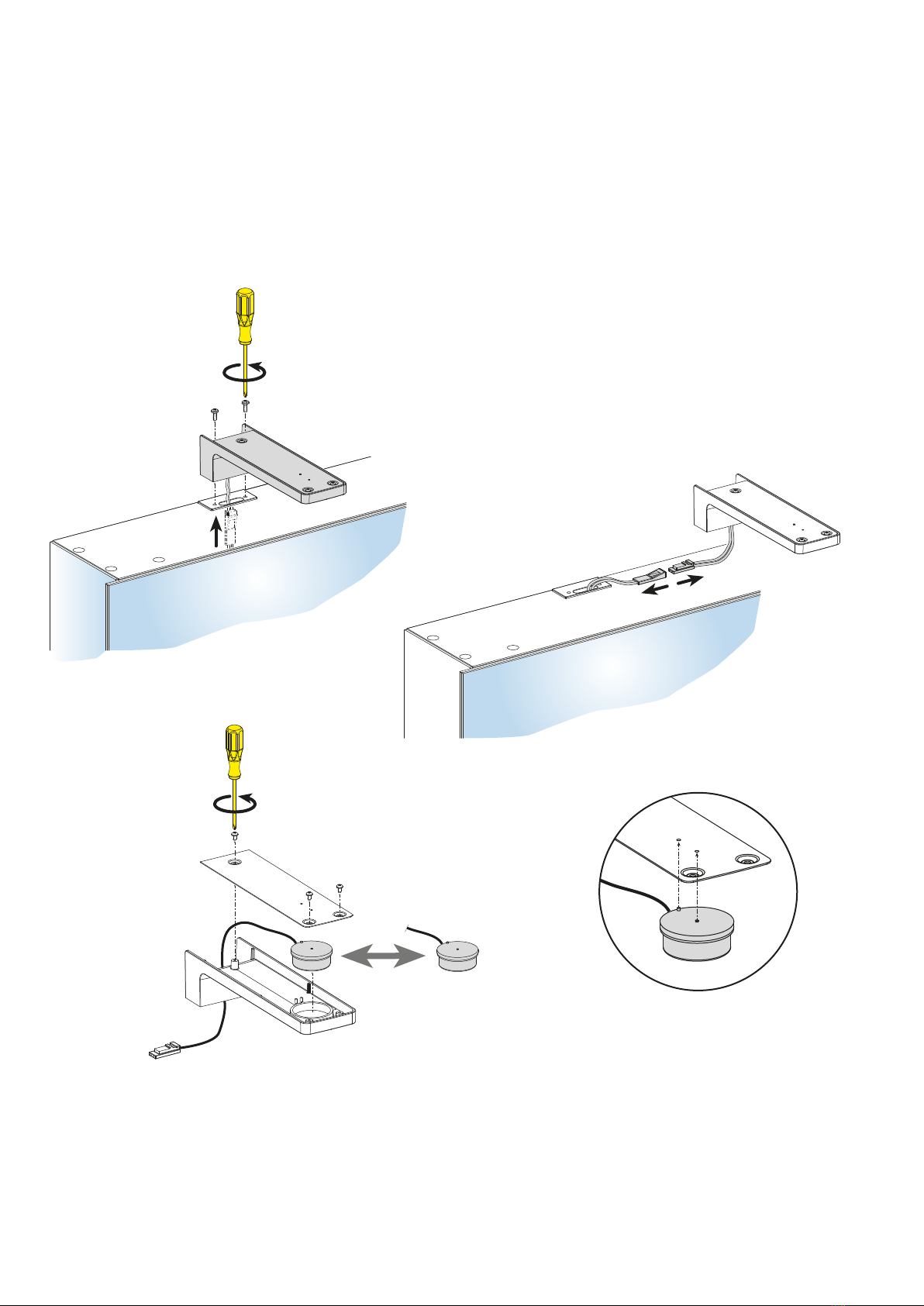

Changing the light source.
1. Remove the 2 screws on the lamp.
2. Pull the cable and plug out of the mirror cabinet.
3. Disconnect the plug connection.
4. Loosen the 3 screws on the lamp cover.
5. Replace the light source and dispose of the old bulb.
6. Assemble the lamp.
Remplacement de l'ampoule
1. Desserrer les 2 vis sur la lampe.
2. Débrancher le câble avec le connecteur de l'armoire de toilette.
3. Débrancher la connexion.
4. Desserrer les 3 vis sur le couvercle de la lampe.
5. Remplacer l'ampoule et l'éliminer.
6. Monter la lampe.
When assembling the lamp, make sure that the
latching pins in the lamp latch with the lamp cover!
Lors du montage, veiller que les goupilles
d'encrantement de la lampe s'encrantent dans
le couvercle de la lampe!
1.
4.
5.

14 - 15
1
2
4
13
16
15
17 7
5
20.2
19
18
9
8
11
12
310
Model / Modèle 12701 right
No. Qty Name Dimensions Order-no.
No. Qte Désignation Dimensions No. De commande
1 2 Hanging rail / Rail de suspension 100 mm 222338
2 2 Spacer / Ecarteur 300505
3 1 Screws and wall anchors / Vis et chevilles 303826
4 1 Base support / Support d`étagère (12x) 405362
5 1 Door right / Porte droite 500 x 700 mm 406969
6 1 Side mirror / Miroir latéral 132 x 698 x 3 mm 310040
7 2 Threaded pin with spigots / Goupille filetée avec tourillon M6 x 20 mm 308375
8 3 Glass shelf / Etagère en verre 414 x 115 x 4 mm 308892
9 1 Handle / Poignèe 60 x 39 x 8 mm 406917
10 1 Lamp bracket / Support de la lampe 215 x 50 x 60 mm 406916
11 1 Magnet / Aimant 310024
12 1 Additional fastener / Fixation supplémentaire 405870
13 1 Side mirror / Miroir latéral 121 x 698 x 3 mm 310039
14
15 2 Hinge bearing / Palier à charnière 222357
16 1 LED converter / Convertisseur LED 700 mA 406953
17 1 LED lamp / Lampe LED 6,5 Watt 310429
18 1 Switch / Interrupteur 308979
19 1 Socket / Prise électrique 308978
20.1
20.2 1 Double cover frame / Cadre de recouvrement double 308411
6

15 - 15
1
2
4
6
16
15
17
7
5
20.2
19
18
9
8
11
12
310
Model / Modèle 12701 left
No. Qty Name Dimensions Order-no.
No. Qte Désignation Dimensions No. De commande
1 2 Hanging rail / Rail de suspension 100 mm 222338
2 2 Spacer / Ecarteur 300505
3 1 Screws and wall anchors / Vis et chevilles 303826
4 1 Base support / Support d`étagère (12x) 405362
5 1 Door left / Porte gauche 500 x 700 mm 406968
6 1 Side mirror / Miroir latéral 132 x 698 x 3 mm 310040
7 2 Threaded pin with spigots / Goupille filetée avec tourillon M6 x 20 mm 308375
8 3 Glass shelf / Etagère en verre 414 x 115 x 4 mm 308892
9 1 Handle / Poignèe 60 x 39 x 8 mm 406917
10 1 Lamp bracket / Support de la lampe 215 x 50 x 60 mm 406916
11 1 Magnet / Aimant 310024
12 1 Additional fastener / Fixation supplémentaire 405870
13 1 Side mirror / Miroir latéral 121 x 698 x 3 mm 310039
14
15 2 Hinge bearing / Palier à charnière 222357
16 1 LED converter / Convertisseur LED 700 mA 406953
17 1 LED lamp / Lampe LED 6,5 Watt 310429
18 1 Switch / Interrupteur 308979
19 1 Socket / Prise électrique 308978
20.1
20.2 1 Double cover frame / Cadre de recouvrement double 308411
13
