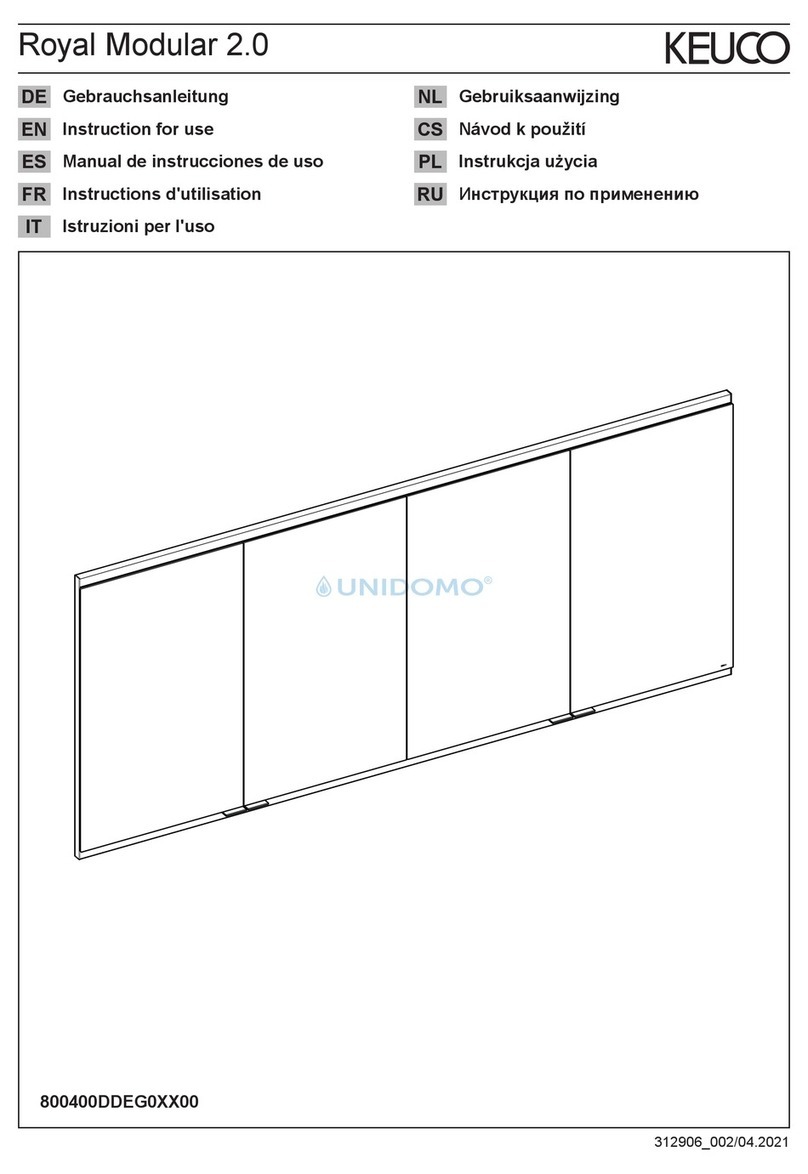

KEUCO Royal Modular 2.0 User manual

DE
EN
ES
FR
IT
Gebrauchsanleitung
Instruction for use
Manual de instrucciones de uso
Instructions d'utilisation
Istruzioni per l'uso
NL
CS
PL
RU
Gebruiksaanwijzing
Návod k použití
Instrukcja użycia
Инструкция по применению
Royal Modular 2.0
312903_000/03.2020
800000DDEG0XX00 800100DDEG0XX00

2
DE
EN
ES
Einbaumaße
Mounting dimensions
Dimensiones de montaje
FR
IT
NL
Cotes de montage
Ingombro
Montageafmetingen
CS
PL
RU
Montážní rozměry
Wymiary montażowe
Монтажные размеры
28
100 - E1
100 - D1
E
E2
DD
D2
G
DD D1 D2 E E1 E2 G
800A00050G0X000 500 400 486-494 700 600 686-690 >102 / >142
800A00060G0X000 600 500 586-594 700 600 686-690 >102 / >142
800A00051G0X000 500 400 486-494 900 800 886-890 >102 / >142
800A00061G0X000 600 500 586-594 900 800 886-890 >102 / >142

3
Diese Anleitung ist für den Installateur zur Montage sowie
für den Nutzer zur Bedienung und Wartung des Produk-
tes. Bitte nach der Installation an den Nutzer zur Verwah-
rung weitergeben.
Symbole und Bedeutung
Achtung! Warnung vor Personen- oder Sachschaden.
Achtung! Warnung vor Stromschlag.
Achtung! Warnung vor Wasserschaden.
Hinweis, Tipp oder Verweis
Sicherheitsinformationen
– Die Elektroinstallation muss von einem Elektro-Fa-
chinstallateur gemäß IEC 60364-7-701/VDE 0100
Teil 701 vorgenommen werden! Nationale sowie örtli-
che Vorschriften müssen berücksichtigt werden!
– Bei Beschädigung des Gerätes oder des Span-
nungsversorgungskabels das Gerät nicht in Betrieb
nehmen, sondern vom Hersteller, dessen Kunden-
dienst oder einer gleichermaßen qualifizierten Person
ersetzen lassen.
– Es muss sichergestellt sein, dass die Wand das Ge-
wicht des Spiegels tragen kann.
Zur Vermeidung von Personen- und Sachschäden
muss die Montage von zwei Personen durchgeführt
werden.
Verwendungszweck
Produkt ausschließlich zur Montage in Innenräumen
geeignet!
Achtung! Installation nur in frostfreien Räumen.
Konformitätserklärung! Dieses Produkt erfüllt die
Anforderungen der geltenden EU-Richtlinien. Die Kon-
formitätserklärung für dieses Produkt kann unter der
folgenden Adresse angefordert werden:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische Daten
– Spannungsversorgung: 220V-240V AC 50Hz/60Hz
– Schutzart: IP20
– Umgebungsbedingungen:
Temperatur 5° – 40° C
Einbaumaße, siehe Seite 2.
Installation, siehe ab Bild 1 auf Seite 8.
Ersatzteile mit Bestellnummern, siehe Seite 15.
Hinweise zur Gewährleistung und Pflege sind dem bei-
liegendem Pflege- und Garantiepass zu entnehmen.
Entsorgungshinweis! Geräte mit dieser
Kennzeichnung dürfen nicht über den Hausmüll
entsorgt werden, sondern müssen bei einer dafür
vorgesehenen Sammelstelle abgegeben werden!
DE Wichtige Informationen, bitte unbedingt lesen! EN Important information, please read!
These instructions are designed for the installation engi-
neer to assemble the product and for the user to operate
and maintain it. After installation, please pass them on to
the user for safekeeping.
Symbols and their meaning
Caution! Warning of personal injury or material damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Safety Information
– The electrical installations must be undertaken by a
specialist electrical installer in compliance with IEC
60364-7-701/VDE 0100 Part 701! National and local
regulations must be taken into consideration!
– Do not start the appliance if it or the power supply ca-
ble is damaged, but have it replaced by the manufac-
turer, its customer service or by an equally qualified
person.
– It must be ensured that the wall can support the
weight of the mirror.
To prevent personal injury or material damage the as-
sembly must be carried out by two persons.
Intended use
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Declaration of conformity! This product complies with
the requirements of the valid EU Guidelines. The dec-
laration of conformity for this product can be requested
from the following address:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technical data
– Supply voltage: 220V-240V AC 50Hz/60Hz
– Protection category: IP20
– Ambient conditions:
Temperature 5° – 40° C
Mounting dimensions, see page 2.
Installation, see figure 1 onwards on page 8.
Replacement parts with order numbers, see page 15.
For information about warranty and maintenance, see
the enclosed Maintenance and Warranty Passport.
Disposal information! Equipment with this labelling
must not be disposed of in household refuse, but must
be disposed of at a collection centre intended for this
purpose.

4
Este manual está destinado al instalador para el montaje,
así al usuario para el manejo y mantenimiento del pro-
ducto. Por favor, después de la instalación este manual
se debe entregar al usuario para que lo conserve.
Símbolos y significado
¡Atención! Advertencia de daños personales o
materiales.
¡Atención! Advertencia de descarga eléctrica.
¡Atención! Advertencia de daños a causa del agua.
Indicación, consejo o referencia
Informaciones de seguridad
– ¡La instalación eléctrica debe ser llevada a cabo por
un instalador técnico electricista conforme a IEC
60364-7-701/VDE 0100 Parte 701! ¡Se tienen que
considerar las normas nacionales y locales!
– En caso de deterioro del aparato o del cable de ali-
mentación de tensión, no poner en servicio el equipo,
sino que debe ser sustituido por el fabricante, su
servicio técnico o una persona cualificada del mismo
modo.
– Tiene que estar asegurado, que la pared puede
soportar el peso del espejo.
Para evitar daños personales y materiales el montaje
tiene que ser llevado a cabo con dos personas.
Finalidad de uso
¡Producto exclusivamente para el montaje en interiores!
¡Atención! Instalación exclusivamente en espacios sin
hielo.
¡Declaración de conformidad! Este producto cumple
los requisitos de las Directivas UE vigentes. La decla-
ración de conformidad para este producto se puede
solicitar en la siguiente dirección:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Datos técnicos
– Alimentación de tensión: 220V-240V CA 50Hz/60Hz
– Tipo de protección: IP20
– Condiciones del entorno:
Temperatura 5° – 40° C
Medidas de montaje, véase página 2.
Instalación, véase imagen 1 en la página 8.
Piezas de recambio con números de pedido, véase
página 15.
En el pasaporte de cuidado y garantía adjunto encon-
trará indicaciones sobre la garantía y el cuidado.
¡Indicación de eliminación! ¡Los aparatos con esta
identificación no deben eliminarse junto con la basura
doméstica, sino que tienen que entregarse en un punto
de recogida previsto para tal efecto!
ES ¡Informaciones importantes, por favor, léalas
necesariamente! FR Informations importantes, à lire impérativement !
Ces instructions sont destinées à l'installateur, pour effec-
tuer le montage, et à l'utilisateur, pour utiliser le produit et
procéder à sa maintenance. Après l'installation, veuillez re-
mettre ces instructions à l'utilisateur pour qu'il les conserve.
Symboles et leur signification
Attention ! Mise en garde contre les dégâts de
personnes et les dégâts matériels.
Attention ! Mise en garde contre les chocs électriques.
Attention ! Mise en garde contre les endommagements
par l'eau.
Remarque, conseil ou renvoi
Informations en matière de sécurité
– L'installation électrique doit être effectuée par un
installateur spécialisé en électricité, conformément
à l’IEC 60364-7-701/VDE 0100 partie 701 ! Les
prescriptions nationales et les prescriptions locales
doivent être prises en compte !
– En cas d'endommagement de l'appareil ou du câble
d'alimentation en tension, ne pas mettre l'appareil
en service mais le faire remplacer par le fabricant,
son service clients ou une personne ayant la même
qualification.
– Il convient de s'assurer que le mur peut supporter le
poids du miroir.
Pour éviter les les dégâts de personnes et les dégâts
matériels, le montage doit être effectué par deux per-
sonnes.
Domaine d'utilisation
Le produit ne convient que pour un montage à
l'intérieur !
Attention ! Installation uniquement dans des pièces à
l'abri du gel.
Déclaration de conformité ! Ce produit satisfait aux
exigences des directives UE en vigueur. La déclaration
de conformité relative à ce produit peut être demandée
à l'adresse suivante :
KEUCO GmbH & Co. KG, Oesestraße 36, D-58675 Hemer.
Caractéristiques techniques
– Alimentation en tension : 220V-240V AC 50Hz/60Hz
– Indice de protection : IP20
– Conditions ambiantes :
Température 5° – 40° C
Côtes d'encombrement, voir page 2.
Installation, voir à partir de la figure 1, à la page 8.
Pièces de rechange avec numéros de commande, voir
page 15.
Les consignes relatives à la garantie et à l'entretien
figurent sur la carte d'entretien et de garantie jointe.
Consigne de destruction ! Les appareils portant cette
identification ne doivent pas être déposés dans les
ordures ménagères mais remis à un point de collecte
prévu à ces fins !

5
IT Informazioni importanti! Assicurarsi di leggerle! NL Belangrijke informatie, zorgvuldig doorlezen!
Il presente manuale è indirizzato agli installatori per il
montaggio nonché agli utilizzatori per l’uso e la manu-
tenzione del prodotto. Consegnarlo all’utilizzatore dopo
l’installazione affinché lo custodisca.
Simboli e significato
Attenzione! Pericolo di lesioni o danni materiali.
Attenzione! Pericolo di folgorazione.
Attenzione! Pericolo di danni causati dall’acqua.
Avvertenza, consiglio o rimando
Informazioni di sicurezza
– L’impianto elettrico può essere installato solo da un
tecnico specializzato conformemente a IEC 60364-7-
701/VDE 0100 Parte 701! Vanno osservate le norme
nazionali e locali!
– In caso di danneggiamento all’apparecchio o al cavo
di alimentazione elettrica, non mettere l’apparecchio
fuori servizio ma farlo sostituire dal costruttore, dal
relativo servizio di assistenza alla clientela o da per-
sonale parimenti qualificato.
– Deve essere garantito che la parete possa supportare
il peso dello specchio.
Al fine di evitare lesioni e danni materiali il montaggio
deve essere eseguito da due persone.
Scopo d’uso
Prodotto adatto esclusivamente per il montaggio in
ambienti interni!
Attenzione! Installazione solo in ambienti in assenza
di gelo.
Dichiarazione di conformità Il prodotto soddisfa i
requisiti delle direttive UE in vigore. La dichiarazione di
conformità per questo prodotto può essere richiesta al
seguente indirizzo:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Dati tecnici
– Alimentazione di tensione: 220V-240V ca 50Hz/60Hz
– Classe di protezione: IP20
– Condizioni ambientali:
Temperatura 5° – 40°C
Dimensioni di montaggio, vedi pagine 2.
Installazione, vedi dalla figura 1 a pagina 8.
Ricambi con numero d’ordine, vedi pagina 15.
Indicazioni relative alla garanzia e al trattamento vanno
desunte dalla relativa scheda.
Istruzioni per lo smaltimento Gli apparecchi che
recano questo contrassegno non devono essere
smaltiti assieme ai rifiuti domestici, ma devono essere
conferiti a un centro di raccolta a tal fine previsto.
Deze handleiding is zowel voor de installatiemonteur , als
voor de gebruiker voor de bediening en het onderhoud
van het product bedoeld. Geef de handleiding na de
installatie aan de gebruiker om te bewaren.
Symbolen en betekenis
Opgepast! Waarschuwing voor lichamelijke en
materiële schade.
Opgepast! Waarschuwing voor elektrische schokken.
Opgepast! Waarschuwing voor waterschade.
Aanwijzing, tip of verwijzing
Veiligheidsinformatie
– De elektrische installatie moet worden uitgevoerd
door een vakbekwaam elektricien conform IEC
60364-7-701/VD 0100 deel 701! Nationale en ook
lokale voorschriften moeten worden gerespecteerd!
– Bij beschadiging van het toestel of aan de stroomka-
bels het toestel niet in gebruik nemen, maar door de
fabrikant, zijn klantenservice of een een persoon die
in gelijke mate gekwalificeerd is, laten vervangen.
– Er moet worden gecontroleerd of de wand het ge-
wicht van de spiegel kan dragen.
Om schade aan personen of zaken te vermijden moet
de montage door twee personen worden uitgevoerd.
Beoogd gebruik
Het product is uitsluitend voor montage in
binnenruimten geschikt!
Opgepast! Installatie alleen in vorstvrije ruimten.
Conformiteitsverklaring! Dit product voldoet aan de
eisen van de geldende EU-richtlijnen. De conformiteits-
verklaring van dit product kan op het volgende adres
worden aangevraagd:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer.
Technische gegevens
– Voeding: 220V-240V AC 50Hz/60Hz
– Beschermigsgraad: IP20
– Omgevingsomstandigheden:
Temperatuur 5° – 40° C
Inbouwafmetingen, zie pagina 2.
Installatie, zie vanaf afbeelding 1 op pagina 8.
Wisselstukken met bestelnummers, zie pagina 15.
Aanwijzingen over de garantie en het onderhoud kun-
nen op het bijgevoegde Onderhouds- en garantief-
blad worden bekeken.
Instructies voor afvalverwijdering! Toestellen met
deze markering mogen niet bij het gewoon huisvuil
geplaatst worden, maar moeten op de gepaste wijze
worden gerecycled!

6
CS Důležité informace, přečtěte si prosím pozorně!PL Ważne informacje, proszęprzeczytaćuważnie!
Tento návod slouží instalatérům při montáži a uživate-
lům při obsluze a údržběproduktu. Po nainstalování ho
předejte uživateli, aby si ho mohl uschovat.
Symboly a jejich význam
Pozor! Výstraha před zraněním a materiálními
škodami.
Pozor! Výstraha před úrazem elektrickým proudem.
Pozor! Výstraha před poškozením vodou.
Upozornění, tip nebo odkaz
Informace o bezpečnosti
– Elektrickou instalaci musí provést odborný elektrikář
kvalifikovaný podle IEC 60364-7-701/VDE 0100
části 701! Musí být dodrženy národní a místní před-
pisy!
–Vpřípaděpoškození přístroje nebo napájecího kabe-
lu neuvádějte přístroj do chodu, ale nechte jej vyměnit
výrobcem, jeho zákaznickým servisem nebo osobou
s rovnocennou kvalifikací.
– Je nutné zajistit, aby stěna unesla hmotnost zrcadlo-
vé skříně.
Aby se zabránilo zraněním a materiálním škodám, musí
montáž provádět dvěosoby.
Účel použití
Výrobek je vhodný výhradněk montáži ve vnitřních
prostorách!
Pozor! Instalace v prostorách, které nepromrzají.
Prohlášení o shodě! Tento produkt splňuje požadavky
platných směrnic EU. Prohlášení o shoděpro tento
produkt si lze vyžádat na následující adrese:
KEUCO GmbH & Co. KG, Oesestraße 36,
58675 Hemer, Německo.
Technické údaje
– Napájení: 220V-240V AC 50Hz/60Hz
– Krytí: IP 20
– Okolní podmínky:
Teplota 5–40 °C
Montážní rozměry viz straně2.
Instalace viz obr. 1 na straně8.
Náhradní díly s objednacími čísly viz straně 15.
Pokyny týkající se záruky a péče najdete v přiloženém
Návodu k údržběa záručním listu.
Pokyny týkající se likvidace! Zařízení s tímto
označením se nesmějí likvidovat s domovním
odpadem, ale musí se odevzdat na sběrné místo, které
je k tomu určeno!
Instrukcja przeznaczona jest dla instalatora, zapewnia-
jąc pomoc w zakresie montażu oraz dla użytkownika,
informując go o sposobie obsługi i konserwacji produk-
tu. Po instalacji należy przekazaćinstrukcjęużytkowni-
kowi, aby jąu siebie przechowywał.
Symbole i znaczenie
Uwaga! Ostrzeżenie przed szkodami osobowymi i
materialnymi.
Uwaga! Ostrzeżenie przed porażeniem prądem
elektrycznym.
Uwaga! Ostrzeżenie przed szkodami, spowodowanymi
przez wodę.
Informacja, dobra rada lub odsyłacz
Informacje dotyczące bezpieczeństwa
– Instalacjęelektrycznąwinien wykonaćfachowiec elek-
tryk zgodnie z IEC 60364-7-701/VDE 0100
część 701! Należy stosowaćsiędo przepisów prawa,
obowiązujących w całym kraju oraz w miejscu monta-
żu urządzenia!
– W przypadku uszkodzenia urządzenia lub kabla
zasilania prądem elektrycznym nie należy użytkować
urządzenia, lecz zlecićwymianęu producenta, w dzia-
le obsługi klienta lub przez wykwalifikowanąosobę.
– Należy upewnićsię, że ściana jest w stanie unieść
ciężar lustra.
W celu uniknięcia szkód osobowych i materialnych
montażpowinny wykonywaćdwie osoby.
Przeznaczenie
Produkt przeznaczony jest wyłącznie do montażu
wewnątrz budynków!
Uwaga! Instalacja wyłącznie w pomieszczeniach, w
których temperatura nie spada poniżej zera.
Deklaracja zgodności Ten produkt spełnia wymogi obo-
wiązujących dyrektyw UE. Możliwe jest zażądanie dekla-
racji zgodności tego produktu pod poniższym adresem:
KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Hemer
Dane techniczne
– Zasilanie prądem elektrycznym: 220V-240V AC
50Hz/60Hz
– Stopieńochrony: IP20
– Warunki otoczenia:
Temperatura 5 – 40°C
3Wymiary zabudowy, patrz stronie 2.
Instalacja, patrz rys. 1 na stronie 8 i dalsze.
Części zamienne z numerami zamówienia, patrz stronie 15.
Informacje dotyczące gwarancji dostępne sąw dołączo-
nej karcie pielęgnacyjno-gwarancyjnej.
Informacja o utylizacji! Urządzenia, oznaczone tym
znakiem nie powinny byćusuwane wraz z odpadem
domowym, lecz należy je przekazaćdo punktu zbioru
odpadów, przewidzianego do takich celów!

7
RU Важная информация, просим обязательно прочесть!
Данная инструкция сборки установки составлена
для пользователя для облегчения обслуживания и
упрощения эксплуатации. Пожалуйста, после уста-
новки сохраните данную инструкцию.
Символы иих значение
Внимание! Опасность получения травм или
повреждений.
Внимание! Опасность поражения электрическим
током.
Внимание! Опасность получения повреждений от
воды.
Совет, подсказка или ссылка
Информация по технике безопасности
– Монтаж электрооборудования должен
осуществляться квалифицированным электриком-
монтажником всоответствии сIEC 60364-7-701/
VDE 0100, часть 701. Во время установки должны
быть соблюдены все национальные иместные
нормы иправила.
– Ремонт неисправного устройства или кабеля
питания осуществляется специалистами
сервисного центра производителя или
аналогичным квалифицированным специалистом.
– Необходимо убедиться втом, что стена сможет
выдержать вес зеркала.
Во избежание получения травм или повреждений
установка продукта должна осуществляться двумя
специалистами.W
Целевое назначение
Продукт подходит только для установки внутри
помещений!
Внимание! Установка продукта возможна только в
теплых помещениях.
Декларация соответствия Данный продукт
отвечает требованиям соответствующих директив
ЕС. Декларация соответствия для данного продукта
может быть получена по следующему адресу:
Компания KEUCO GmbH & Co. KG, Oesestraße 36,
D-58675 Хемер
Технические характеристики
– Электропитание:
220В-240Вперем. тока 50SГц/60SГц
– Тип защиты: IP20
– Условия эксплуатации:
температура 5—40° C
Габариты установки, см. на
странице 2.
Установка, см. рисунок 1 на
странице 8.
Запасные части спорядковыми номерами, см.
страницу 15.
Указания по гарантийному итехническому обслужи-
ванию содержатся вталоне сервисного игаран-
тийного обслуживания.
Информация об утилизации Устройства сданной
пометкой не следует утилизировать вместе с
бытовыми отходами. Такие устройства должны
утилизироваться спродуктами аналогичной
категории.

8
D2
G
E2
E=700: 1950-2000 /E=900: 2150-2200
1
DD D2 E E2 G1
800A00050G0XX00 500 486-494 700 686-690 >102/>142
800A00060G0XX00 600 586-594 700 686-690 >102/>142
800A00051G0XX00 500 486-494 900 886-890 >102/>142
800A00061G0XX00 600 586-594 900 886-890 >102/>142
NL
3
4
2

9
7
1.
2.
1.
2.
1.
1.
3.
5
1.
1.
1.
3.
6
2.

10
81.
2.
3.
9

11
0
1
10 1.
2.
3.

12

13

14

15
DE
EN
ES
Ersatzteile
Spare parts
Piezas de recambio
FR
IT
NL
Liste de pièces
Ricambi
Reserveonderdelen
CS
PL
RU
Náhradní díly
Części zamienne
Запчасти
90110000010
90110000063
90110000035
90110000089
90109000000
90101010060
90108000011
90103000003
800900000000200
800900000000100
90108000011
90109000000
90101010126
Y
X
Z1
Z2
DD E G X Y Z1 Z2
80000005EG0XX00 500 700 / 900 120 / 160 90110000035/
90110000049
90110000063/
90110000076
90101010060/
90101010076
80000006EG0XX00 600 700 / 900 120 / 160 90110000036/
90110000050
90110000064/
90110000077
90101010062/
90101010078
80010005EG0XX00 500 700 / 900 120 / 160 90110000035/
90110000049
90110000063/
90110000076
90101000126/
90101000127
80010006EG0XX00 600 700 / 900 120 / 160 90110000036/
90110000050
90110000064/
90110000077
90101000063/
90101010079

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
offi[email protected] www.keuco.com
