KEUCO Royal Modular 2.0 User manual

US ES
Instruction for use Manual de instrucciones de uso CA Instructions d'utilisation
Royal Modular 2.0
312915_000/03.2020
8000010DEG05X00 8001010DEG05X00

2
US Read all instructions before using or installing this product.
IMPORTANT SAFETY
INSTRUCTIONS
WARNING - To reduce the risk of injury
to persons:
–Close supervision is necessary when this fur-
nishing is used by, or near children, invalids or
disabled persons.
–Use this furnishing only for its intended use as
described in these instructions. Do not use attach-
ments not recommended by the manufacturer.
–Never operate this furnishing if it is not working
properly, if it has been dropped or damaged, or
dropped into water. Return the furnishing to the
service center for examination and repair.
–Never drop or insert any object into any opening.
–Do not use outdoors.
–Do not operate where aerosol (spray) products are
being used or where oxygen is being administe-
red.
–For loading always put heavier items at the bottom
and not near the top in order to help prevent the
possibility of the furnishing tipping over.
–Each surface intended to support a load shall have
a corresponding statement in the use instructions
specifying the maximum intended load for that
surface in pounds (kilograms).
WARNING - California Prop 65
–This product can expose you to chemicals inclu-
ding Di(2-ethylhexyl)phthalate (DEHP), which is
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.
ca.gov .
SAVE THESE INSTRUCTIONS
–This product must be installed by a qualified
installer, in accordance with local codes and
regulations and according to the instructions
for use in the enclosed manual.
Correct installation reduces the risk of injury.
– It must be ensured that the wall can support the
weight of the light mirror.
– Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding of the warranty.
Approval and conformity
This light mirror complies with applicable
requirements of the referenced
standard(s):Safety Household and
Commercial Furnishings.( UL962, 4rd ed.
portable Luminaires CSA C22.2 #250.4 )
Intended use
FOR RESIDENTIAL USE ONLY.
As a mirror cabinet for use in wet rooms such as
bathrooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
CAUTION: Risk of personal injury: This prod-
uct is very heavy. Get assistance lifting the mirror
cabinet.
Symbols and their meaning
Caution! Warning of personal injury or material
damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
Observe assembly details
Optional/accessories

3
Read all instructions before using or installing this product. US
Technical data
– Supply voltage: 120V AC 50Hz/60Hz
– Required electrical outlet: 15 A / 1800 W
– Maximal load each shelf: max 3.3 lb
– Maximal load mirror cabinet total:
- 800A01050005100: 53.4 lb
- 800A01050105100: 54.7 lb
- 800A01051005100: 61.7 lb
- 800A01051105100: 67.5 lb
- 800A01060005100: 58.2 lb
- 800A01060105100: 63.7 lb
- 800A01061005100: 71.4 lb
- 800A01061105100: 78.3 lb
– Degree of protection: NEMA 1
– Ambient conditions:
- Operating temperature 32° – 113° F
- Storage temperature -40° – 158° F

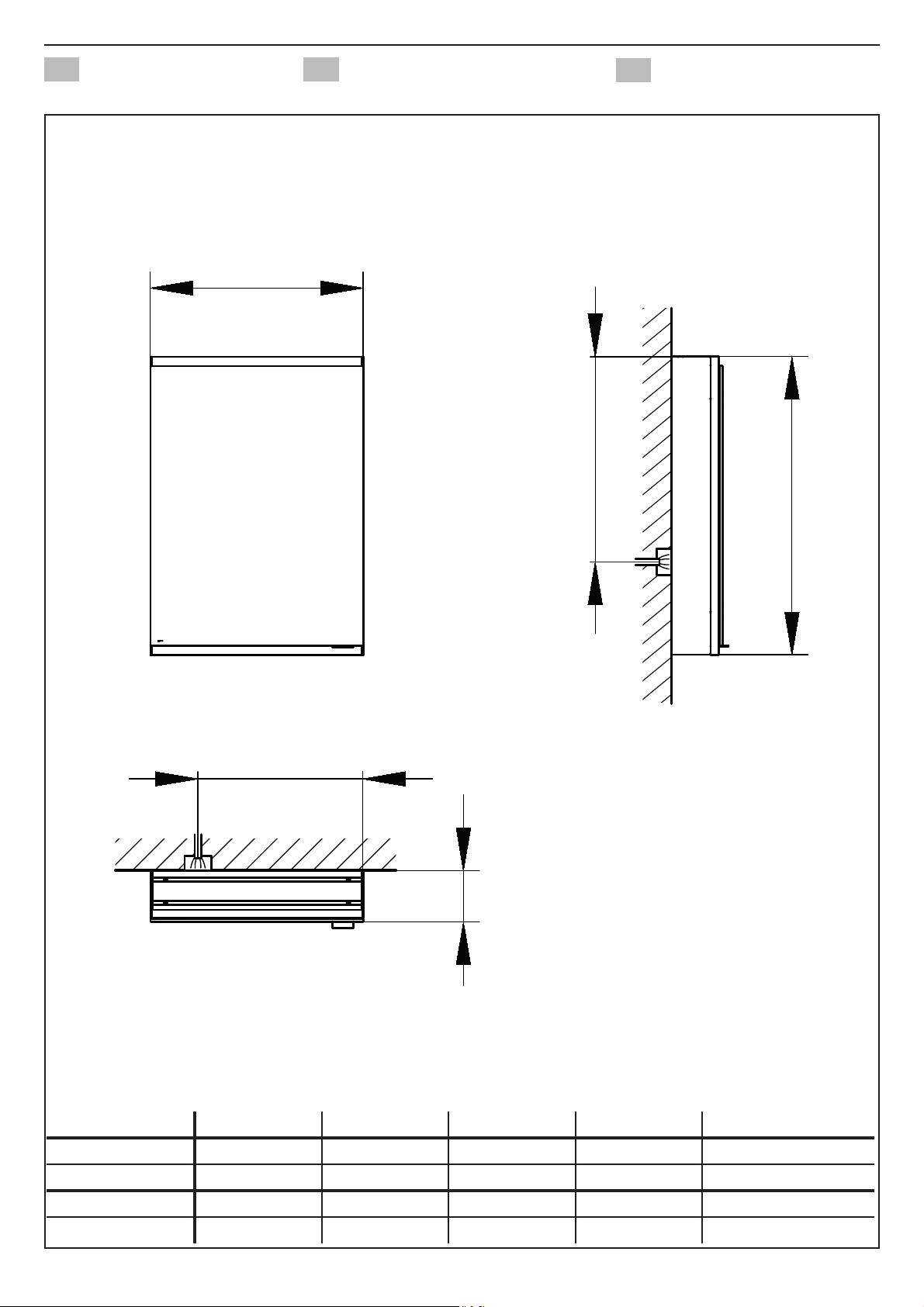

Mounting dimensions, see page 8.
Before installation check whether the fastening materials
included are suitable for the anchoring base. The fas-
tening materials are suitable exclusively for stud walls
with timber constructions or for drywall constructions with
timber wood reinforcement.
Installation, see figure 1 onwards on page 9.

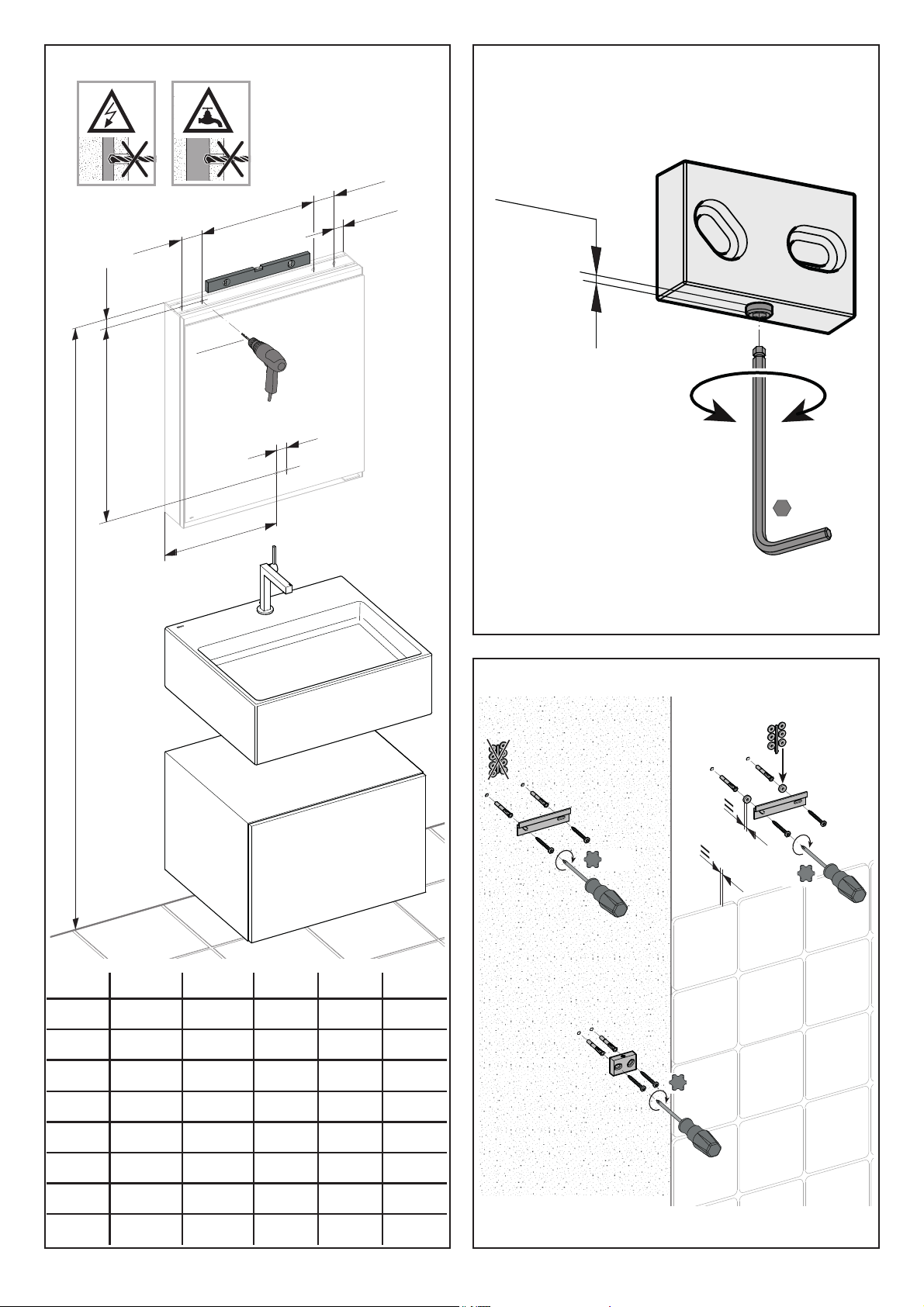

• Mark the wall bracket position, see figure 1.
• Prepare the safety locking, see figure 2.
• Mount the wall brackets and safety locking to the
wall, see figure 3.

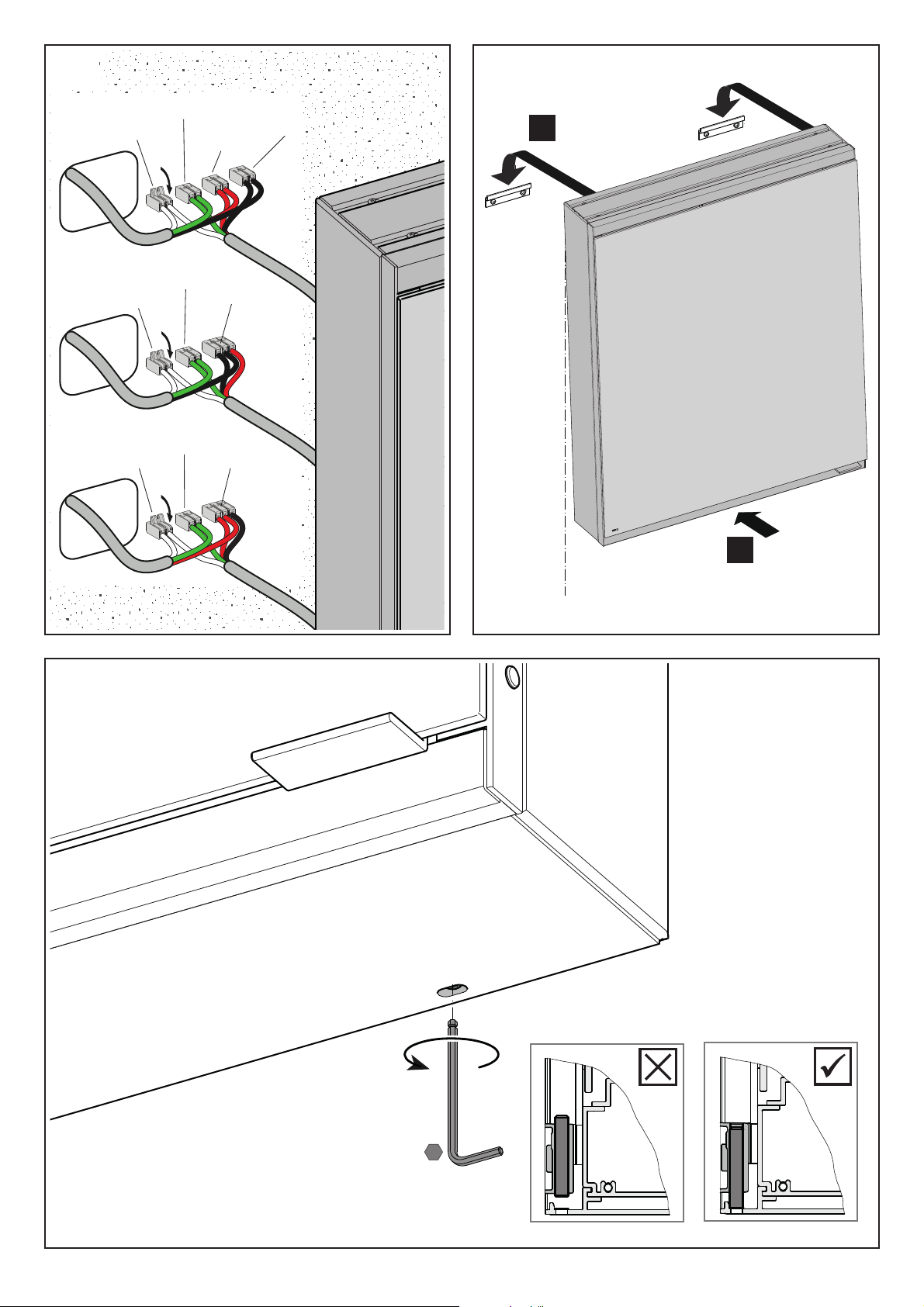

• Connect the mirror cabinet to the power supply ,
see figure 4 on page 10.

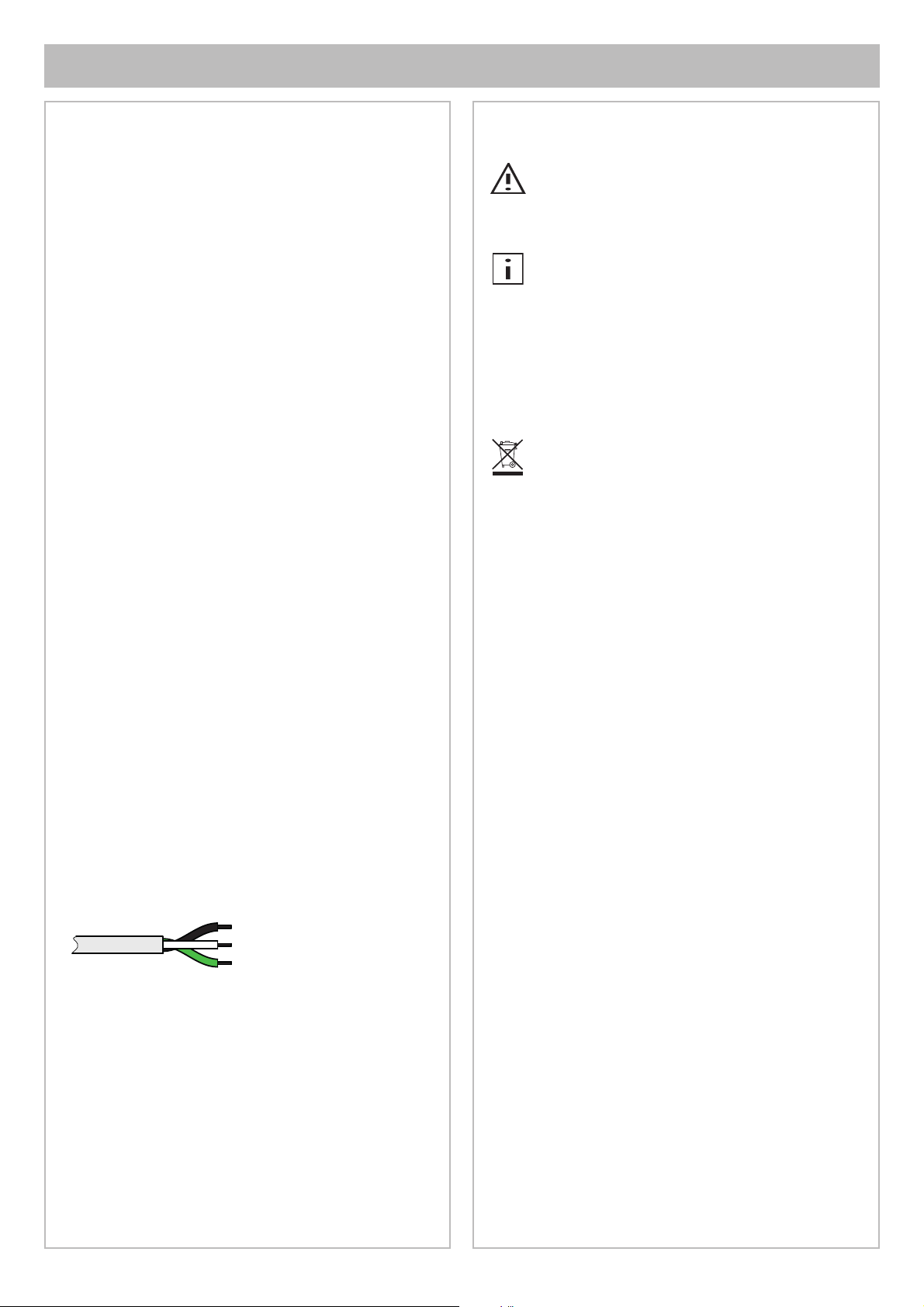

L
N
PE
= BLACK
= WHITE
= GREEN
• Hang the mirror cabinet on the wall from above ,
see figure 5.
• Fix the mirror cabinet to the wall by turning the
screw of the safety locking counterclockwise , see
figure 6.

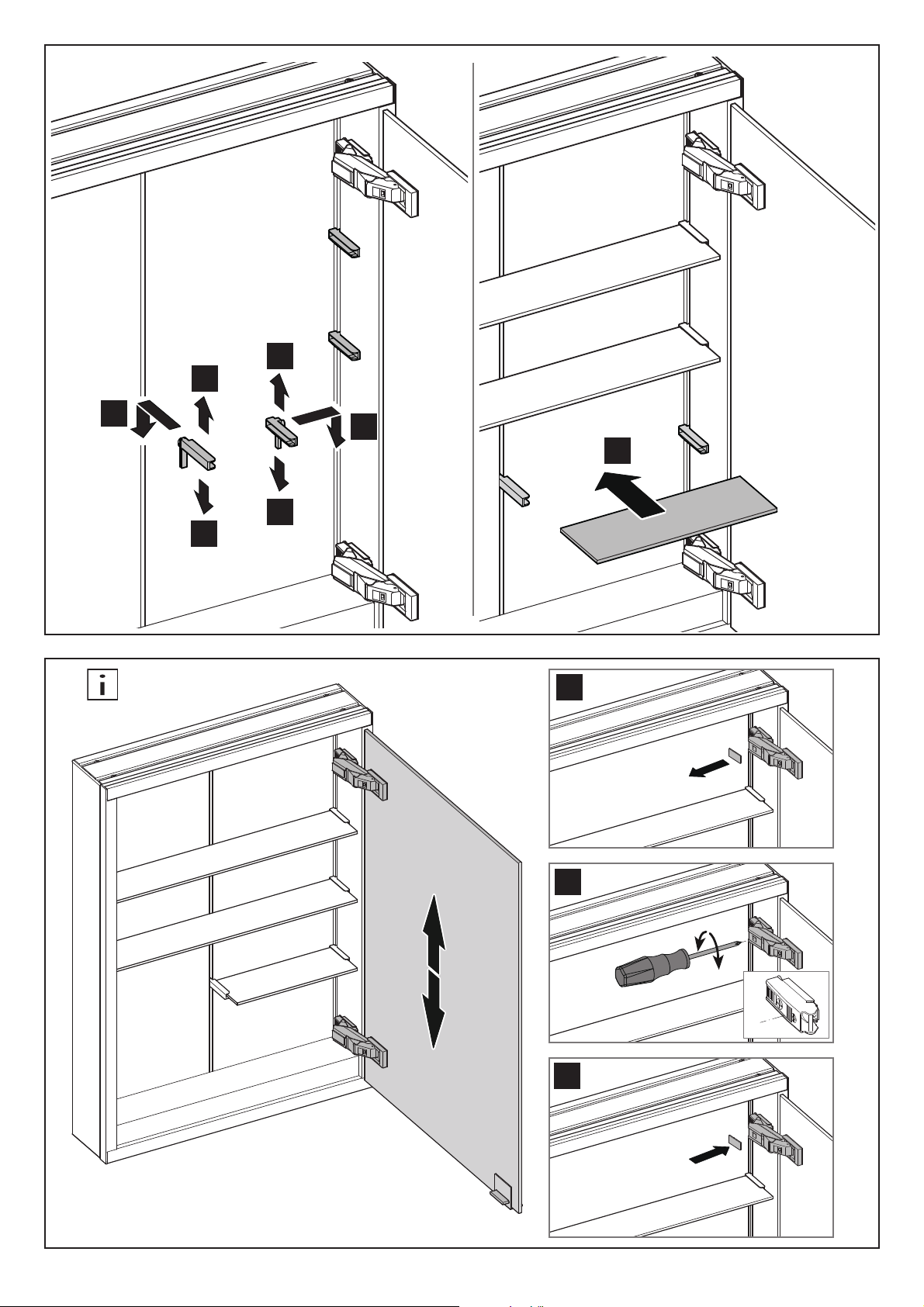

• Place the glass shelf holders in the mirror cabinet ,
see figure 7 on page 11.
• Place the glass shelves in the mirror cabinet,
see figure 7.

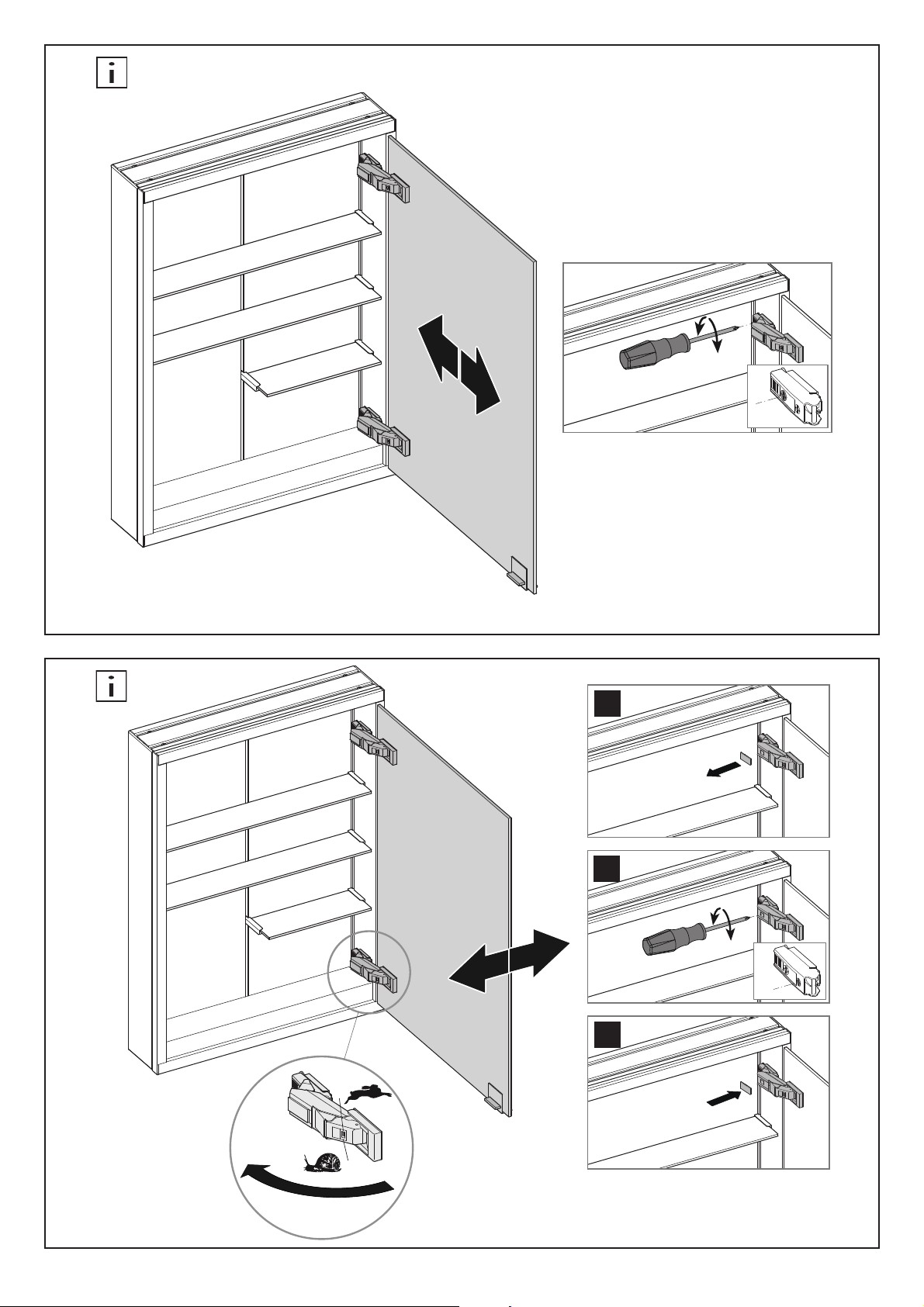

• Adjust the doors of the mirror cabinet, see figure
8 – 10 on page 11 and 12.

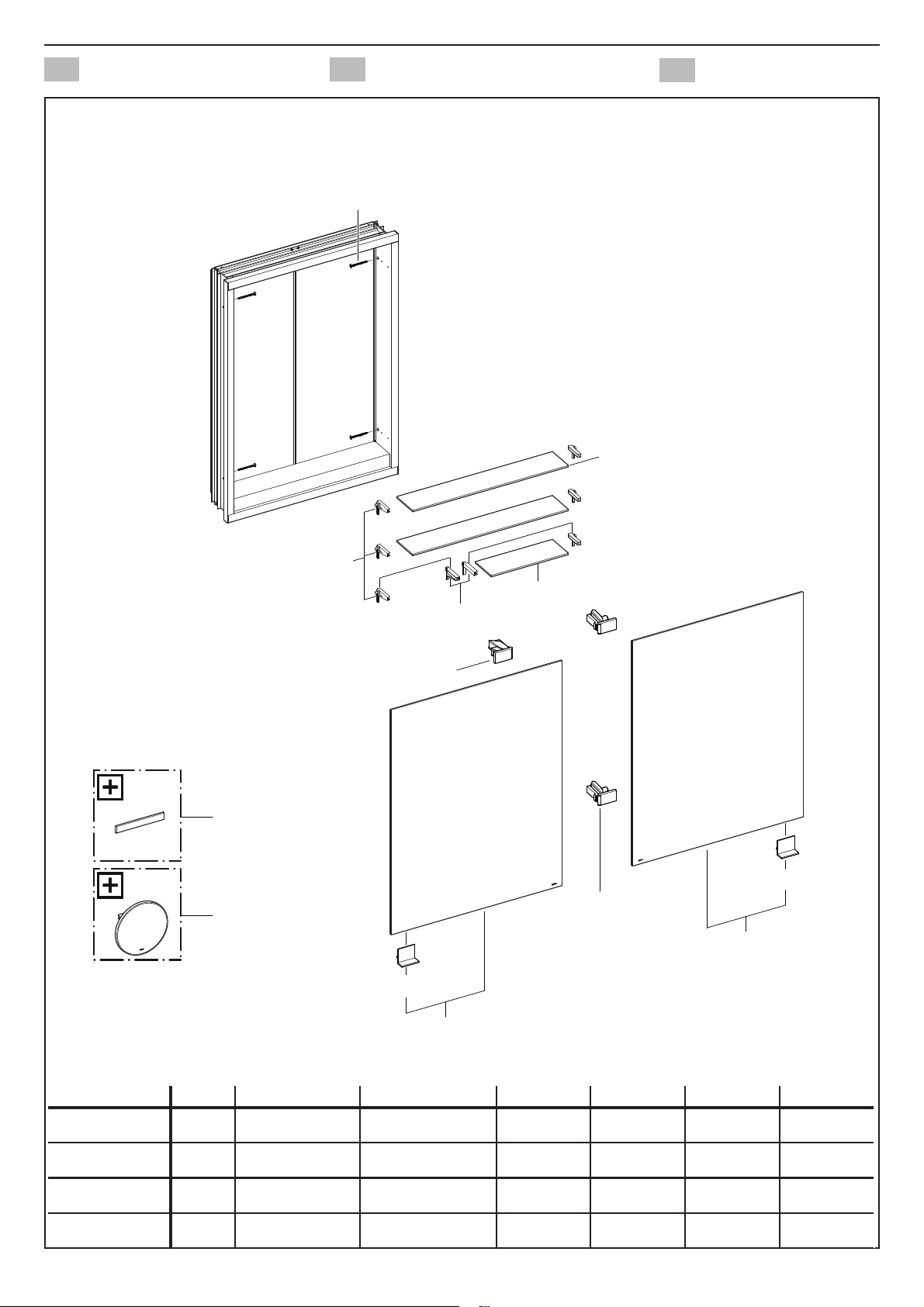

Replacement parts with order numbers, see page 15.
The light sources may only be replaced by the
manufacturer, its customer service or by an
equally qualified person.
For information about warranty and mainte-
nance, see the enclosed Care Instructions
and Warranty Card.
Disposal instructions
This category of device does not belong in
the domestic waste, but must be disposed of
separately in accordance with the relevant
local national regulations.

4
ES Lea todas las instrucciones antes de usar o instalar este producto.
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
ADVERTENCIA - Para reducir el
riesgo de lesiones para las personas:
–Es necesaria una supervisión estricta cuando este
mobiliario esté cerca o sea utilizado por niños,
inválidos o personas discapacitadas.
–Use este mobiliario exclusivamente para su uso
previsto tal y como se describe en estas instruc-
ciones. No utilice accesorios no recomendados
por el fabricante.
–Nunca utilice este mobiliario si no funciona correc-
tamente, si se ha caído o dañado o si se ha caído
al agua. Devuelva el mobiliario al centro de servi-
cio para su examen y reparación.
–Nunca deje caer ni introduzca ningún objeto en
ninguna abertura.
–No lo utilice en exteriores.
–No lo utilice allí donde se usen productos de aero-
sol (espray) o donde se esté administrando oxígeno.
–Coloque siempre los artículos más pesados en la
parte inferior del armario y no cerca de la parte
superior para evitar la posibilidad de que el mobi-
liario vuelque.
–Cada superficie destinada a soportar una carga
debe tener una declaración correspondiente en
las instrucciones de uso que especifique la car-
ga máxima prevista para esa superficie en libras
(kilogramos).
ADVERTENCIA - California Prop 65
–Este producto puede exponerte a productos quími-
cos como el Di(2-ethylhexyl)phthalate (DEHP), que
es conocidos por el Estado de California causar
cáncer. Para más información ve a www.P65War-
nings.ca.gov .
GUARDE ESTAS INSTRUCCIO-
NES
–Este producto debe ser instalado por un técnico
cualificado, de acuerdo con los códigos y regula-
ciones locales y conforme a las instrucciones de
uso en el manual adjunto.
La instalación correcta reduce el riesgo de lesio-
nes.
– Se debe asegurar que la pared puede soportar
el peso del espejo con luz.
– Utilice exclusivamente repuestos y accesorios
originales. El uso de otras piezas provocará la
anulación de la garantía.
Aprobación y conformidad
Este espejo con luz cumple con los
requisitos aplicables de la(s) norma(s) a
la(s) que se hace referencia:Mobiliario
doméstico y comercial de seguridad
(UL962, 4ª ed. luminarias portátiles CSA
C22.2 #250.4)
Uso previsto
EXCLUSIVAMENTE PARA USO RESIDENCIAL.
Armario con espejos atenuable para uso en hab-
itaciones húmedas, tales como cuartos de baño y
aseos.
¡El producto solo es adecuado para su montaje
en interiores!
¡Precaución! Instálelo exclusivamente en espa-
cios resguardados de heladas.
PRECAUCIÓN: Riesgo de lesiones personales:
Este producto es muy pesado. Obtenga ayuda
para levantar el armario.
Símbolos y su significado
¡Precaución! Advertencia de lesiones personales
o daños materiales
¡Precaución! Advertencia de descarga eléctrica.
¡Precaución! Advertencia de daños por agua.
Nota, sugerencia o referencia
Montaje correcto/prueba funcional
Montaje incorrecto
Observar el detalle de montaje
Opcional/accesorios

5
Lea todas las instrucciones antes de usar o instalar este producto. ES
Datos técnicos
– Voltaje de alimentación: 120V AC 50Hz/60Hz
– Toma de corriente requerida: 15 A / 1800 W
– Carga máxima cada estante: máx. 3.3 lb
– Carga total del armario con espejos total:
- 800A01050005100: 53.4 lb
- 800A01050105100: 54.7 lb
- 800A01051005100: 61.7 lb
- 800A01051105100: 67.5 lb
- 800A01060005100: 58.2 lb
- 800A01060105100: 63.7 lb
- 800A01061005100: 71.4 lb
- 800A01061105100: 78.3 lb
– Grado de protección: NEMA 1
– Condiciones ambientales:
- Temperatura de uso 32° – 113° F
- Temperatura de almacenamiento -40° – 158° F
Dimensiones de montaje, véase la página 8.
Antes de la instalación, compruebe si los materiales de
fijación incluidos son adecuados para la base de anclaje.
Los materiales de fijación son adecuados exclusivamen-
te para paredes de construcción ligera con construccio-
nes de madera o para construcciones de paneles de
yeso con refuerzo de madera.
Instalación, véase figura 1 más adelante en la página 9.
• Marque la posición del soporte de pared, véase la figura 1.
• Preparar el bloqueo de seguridad, véase la figura 2.
• Monte los soportes de pared y el bloqueo de
seguridad en la pared, véase la figura 3.
• Conecte el armario con espejos a la fuente de
alimentación , véase la figura 4 en la página 10.
L
N
PE
= NEGRO
= BLANCO
= VERDE
• Cuelgue el armario con espejos en la pared desde
arriba , véase la figura 5.
• Fije el armario con espejos a la pared girando el
tornillo del bloqueo de seguridad en el sentido anti-
horario , véase la figura 6.
• Coloque los soportes de estantes de vidrio en el ar-
mario con espejos , véase la figura 7 en la página 11.
• Coloque los estantes de vidrio en el armario con
espejos véase la figura 7.
• Ajuste las puertas del armario con espejos, véase la
figura 8 – 10 en la página 11 y 12.
Piezas de repuesto con números de pedido, véase la
página 15.
Las fuentes de luz solo pueden ser sustituidas por
el fabricante, el servicio técnico de atención al clien-
te o por una persona con cualificación equivalente.
Para obtener información sobre la garantía y el
mantenimiento, consulte las Instrucciones de
conservación y tarjeta de garantía adjuntas.
Instrucciones de eliminación
Esta categoría de dispositivo no forma parte
de la basura doméstica, sino que debe elimi-
narse por separado de acuerdo con las regla-
mentaciones nacionales locales vigentes.

6
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
MISE EN GARDE - Pour réduire le
risque de dommages corporels :
–Une surveillance étroite est nécessaire lorsque ce
meuble est utilisé par ou à proximité d’enfants, de
personnes invalides ou handicapées.
–N'utiliser ce meuble qu'aux fins pour lesquelles il
a été prévu, conformément aux présentes instruc-
tions. Ne pas utiliser d’accessoires non recom-
mandés par le fabricant.
–Ne jamais utiliser ce meuble s'il ne fonctionne pas
correctement, s'il a chuté ou qu'il a été endom-
magé, ou s'il est tombé dans l'eau. Renvoyer le
meuble au Centre de dépannage pour qu'il soit
examiné et réparé.
–Ne jamais faire chuter ou introduire quelque objet
que ce soit dans quelque orifice que ce soit.
–Ne pas utiliser en extérieur.
–Ne pas faire fonctionner dans des endroits soumis
à l’utilisation d’aérosols (sprays) ou à l’administra-
tion d'oxygène.
–Pour le chargement, placer toujours les articles les
plus lourds en bas et non pas près du haut, ceci
afin de contribuer à empêcher tout basculement
éventuel du meuble.
–Chaque surface destinée à soutenir une charge
fera l'objet d'une mention correspondante dans les
instructions d'utilisation, en précisant la charge
maximum prévue pour cette surface, en livres
(kilogrammes).
CONSERVER LES PRÉSENTES
INSTRUCTIONS
–Ce produit doit être monté par un installateur
qualifié, en conformité avec les codes et régle-
mentations locaux, ainsi que les instructions
d'utilisation données dans le manuel joint
.
Un montage correct réduit de blessures.
– Il faut vérifier que le mur est capable de suppor-
ter le poids de le miroir lumineux.
– N'utiliser que des accessoires et pièces de re-
change d'origine. Utiliser d'autres pièces annule
la garantie.
Approbation et conformité
Cette miroir lumineux satisfait aux exi-
gences de la (des) norme(s) applicable(s)
auxquelles référence est faite :Safety
Household and Commercial Furnishings
(norme de sécurité concernant le mobilier
commercial et ménager) (UL 962, 4e éd. -
Luminaires portables CSA C22.2 #250.4)
Usage prévu
RÉSERVÉ À L'USAGE RÉSIDENTIEL.
En tant qu'armoire de toilette pour une utilisation
dans des pièces humides telles que les salles de
bains et les toilettes.
Le produit ne convient que pour un montage en
intérieur !
Attention ! N'installer le produit que dans des
pièces à l'abri du gel.
ATTENTION : Risque de dommages corporels :
Ce produit est très lourd. Demander de l'aide pour
soulever l'armoire.
Symboles (pictogrammes) et leur signification
Attention ! Mise en garde contre les dommages
corporels ou matériels
Attention ! Mise en garde contre les chocs élec-
triques.
Attention ! Mise en garde contre les dégâts des
eaux.
Remarque, conseil ou référence
Montage/essai de fonctionnement correct
Montage incorrect
Observar el detalle de montaje
Option/accessoires

7
Lire toutes les instructions avant d'utiliser ou d'installer ce produit. CA
Caractéristiques techniques
– Tension d'alimentation : 120V AC 50Hz/60Hz
– Prise électrique requise : 15 A / 1 800 W
– Charge maximum chaque tablette : max 1,5 kg
– Charge maximum totale armoire de toilette :
- 800A01050005100: 24,2 kg
- 800A01050105100: 24,8 kg
- 800A01051005100: 28.0 kg
- 800A01051105100: 30,6 kg
- 800A01060005100: 26,4 kg
- 800A01060105100: 28,9 kg
- 800A01061005100: 32,4 kg
- 800A01061105100: 35,5 kg
– Degré de protection : NEMA 1
– Conditions ambiantes :
- Température de service 0° - 45° C
- Température de stockage -40° - 70° C
Dimensions de montage, voir page 8.
Avant de procéder à l'installation, vérifier que les ma-
tériels de fixation joints conviennent pour la base d'an-
crage. Les matériels de fixation conviennent exclusive-
ment pour les murs à montants avec ossatures en bois
d'œuvre ou pour les constructions en plaques de plâtre
avec renforcement en bois d'œuvre.
Installation, voir figure 1 à la page 9.
• Marquer la position des supports muraux, voir
figure 1.
• Préparer le blocage de sécurité, voir figure 2.
• Monter les supports muraux et le blocage de
sécurité sur le mur, voir figure 3.
• Raccorder l'armoire de toilette à l'alimentation
électrique , voir figure 4. page 10.
L
N
PE
= NOIR
= BLANC
= VERT
• Accrocher l'armoire de toilette au mur, par dessus ,
voir figure 5.
• Fixer l'armoire de toilette au mur en tournant la vis
du blocage de sécurité dans le sens des aiguilles
d’une montre , voir figure 6.
• Placer les supports de tablettes en verre dans
l'armoire de toilette , voir figure 7, page 11.
• Placer les tablettes en verre dans l'armoire de
toilette, voir figure 7.
• Ajuster les portes de l'armoire de toilette, voir figure
8 – 10, page 11 et 12.
Pièces de rechange avec numéros de commande,
voir page 15.
Les sources d'éclairage ne doivent être remplacées
que par le fabricant, son service Clients ou par une
personne de même qualification.
Pour toute information concernant la garantie et
la maintenance/l'entretien, voir les instructions
d'entretien et la carte de garantie jointes.
Instructions de mise au rebut
Cette catégorie d'appareil ne fait pas partie des
déchets domestiques. L'appareil doit être élimi-
né séparément, conformément aux règlements
nationaux et locaux en vigueur.

8
US Mounting dimensions ES Las dimensiones de montaje CA Dimensions de montage
inch an (mm) pulgades y (mm) pouces et (mm)
E
DD
G
(102 - D1)
4" - D1
(102 - E1)
4" - E1
DD D1 E E1 G
800A01050G05100 19-11/16'' (500) 15-3/4'' (400) 27-9/16'' (700) 23-5/8'' (600) 4-3/4''(120) / 4-5/16'(160)
800A01060G05100 23-5/8" (600) 19-11/16'' (500) 27-9/16'' (700) 23-5/8'' (600) 4-3/4''(120) / 4-5/16'(160)
800A01051G05100 19-11/16'' (500) 15-3/4'' (400) 35-7/16'' (900) 31-1/2'' (800) 4-3/4''(120) / 4-5/16'(160)
800A01061G05100 23-5/8" (600) 19-11/16'' (500) 35-7/16'' (900) 31-1/2'' (800) 4-3/4''(120) / 4-5/16'(160)

9
3
25
25
25
0"-1/16"
(0-1)
2
3mm
D2
F
E2
Ø1/4"
(Ø6)
1"
13/16"
2-3/4"
1-3/16"
2-3/4"
(70)
(70)
(25)
(21)
(30)
E=27-9/16": 76-3/4"-78-3/4" /E=35-7/16":84-5/8"-86-5/8"
(E=700: 1950-2000 /E=900: 2150-2200)
1
DD D2 E E2 F
80000105
0G05100
19-11/16"
(500)
11-13/16"
(300)
27-9/16"
(700)
25-13/16"
(655)
16-1/4"
(412)
80000106
0G05100
23-5/8"
(600)
15-3/4"
(400)
27-9/16"
(700)
25-13/16"
(655)
20-3/16"
(513)
80000105
1G05100
19-11/16"
(500)
11-13/16"
(300)
35-7/16"
(900)
33-11/16"
(855)
16-1/4"
(412)
80000106
1G05100
23-5/8"
(600)
15-3/4"
(400)
35-7/16"
(900)
33-11/16"
(855)
20-3/16"
(513)
80010105
0G05100
19-11/16"
(500)
11-13/16"
(300)
27-9/16"
(700)
25-13/16"
(655)
2-7/16"
(62)
80010106
0G05100
23-5/8"
(600)
15-3/4"
(400)
27-9/16"
(700)
25-13/16"
(655)
2-7/16"
(62)
80010105
1G05100
19-11/16"
(500)
11-13/16"
(300)
35-7/16"
(900)
33-11/16"
(855)
2-7/16"
(62)
80010106
1G05100
23-5/8"
(600)
15-3/4"
(400)
35-7/16"
(900)
33-11/16"
(855)
2-7/16"
(62)

10
5
2.
1.
6
3mm
L1
N
PE
L
N
PE
L
N
PE L1
4

11
7
1.
2.
81.
2.
3.
1.
2.
1.
1.
3.

12
9
0
1
10 1.
2.
3.

13

Liste de pièces
14

15
US Spare parts ES Piezas de recambio CA Liste de pièces
90110000010
90110000063
90110000035
90110000089
90109000000
90101010060
90108000011
90103000003
800900000000200
800900000000100
90108000011
90109000000
90101010126
Y
X
Z1
Z2
DD E G X Y Z1 Z2
80000005EG05100 19-11/16"
(500)
27-9/16" / 35-7/16"
(700 / 900)
4-3/4" / 6-5/16"
(120 / 160)
90110000035/
90110000049
90110000063/
90110000076
90101010060/
90101010076
80000006EG05100 23-5/8"
(600)
27-9/16" / 35-7/16"
(700 / 900)
4-3/4" / 6-5/16"
(120 / 160)
90110000036/
90110000050
90110000064/
90110000077
90101010062/
90101010078
80010005EG05100 19-11/16"
(500)
27-9/16" / 35-7/16"
(700 / 900)
4-3/4" / 6-5/16"
(120 / 160)
90110000035/
90110000049
90110000063/
90110000076
90101000126/
90101000127
80010006EG05100 23-5/8"
(600)
27-9/16" / 35-7/16"
(700 / 900)
4-3/4" / 6-5/16"
(120 / 160)
90110000036/
90110000050
90110000064/
90110000077
90101000063/
90101010079

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
offi[email protected] www.keuco.com
