KEUCO iLook move User manual

US ES
Instruction for use Manual de instrucciones de uso CA Instructions d'utilisation
iLook_move
74264_002/08.2020
17612 019054
17612 039054
17612 059054
17612 079054
17612 139054
17612 179054
17613 019054
17613 039054
17613 059054
17613 079054
17613 139054
17613 179054

2
IMPORTANT SAFETY
INSTRUCTIONS
DANGER - To reduce the risk of electric
shock:
–Always unplug this device from the electrical out-
let before installation and cleaning.
WARNING - To reduce the risk of burns,
fire, electric shock, or injury to persons:
–Connect this furnishing to a properly grounded
outlet only. See Grounding Instructions.
–Disconnect from mains before putting on or taking
offparts.
–Close supervision is necessary when this device
is used by, or near children, invalids or disabled
persons.
–Use this device only for its intended use as descri-
bed in these instructions. Do not use attachments
not recommended by the manufacturer.
–Never operate this device if it has a damaged
cord or plug, if it is not working properly, if it has
been dropped or damaged, or dropped into water.
Return the device to the service center for exami-
nation and repair.
–Never drop or insert any object into any opening.
–Do not use outdoors.
–Do not operate where aerosol (spray) products are
being used or where oxygen is being administe-
red.
–Before disconnect turn all controls to the off
position. Also turn the electricity offat the circuit
breaker or fuse box.
WARNING: Risk of Electric Shock -
Connect this furnishing to a properly grounded
outlet only. See Grounding Instructions.
WARNING - California Prop 65
–This product can expose you to chemicals inclu-
ding Di(2-ethylhexyl)phthalate (DEHP), which is
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.
ca.gov .
SAVE THESE INSTRUCTIONS
–This product must be installed by a qualified
installer, in accordance with local codes
and regulations and according to the
instructions for use in the enclosed manual.
Correct installation reduces the risk of fire,
electric shock, burns and injury.
–Consult a qualified electrican to ensure cor-
rect branch circuit conductor.
– Connect the device to a branch circuit protected
with a Class A GFCI device.
– Do not start the appliance if it or the power
supply cable is damaged, but have it replaced
by the manufacturer, its customer service or by
an equally qualified person.
– It must be ensured that the wall can support the
weight of the cosmetic mirror.
– Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding of the warranty.
Approval and conformity
This mirror cabinet complies with
applicable requirements of the referenced
standard(s):Safety Household and
Commercial Devices.( UL962, 4rd ed.
portable Luminaires CSA C22.2 #250.4 )
Intended use
FOR RESIDENTIAL USE ONLY.
Cosmetic mirror for use in wet rooms such as bath-
rooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Symbols and their meaning
Caution! Warning of personal injury or material
damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
US Read all instructions before using or installing this product.

3
Technical data
– Supply voltage: 120V AC 50Hz/60Hz
– Max. power consumption:
Prod. No.:
Weight Light
- 17612 XX9054 3.7 lb 4.6 W
- 17613 XX9054 3.7 lb 6.9 W
– Degree of protection: NEMA 1
– Ambient conditions:
Operating temperature 41° – 104 F
Storage temperature -40° – 158° F
– Luminous color 6500 Kelvin
– Magnification factor (mirror): x5
WARNING - GROUNDING
INSTRUCTIONS
This product must be connected to a grounded me-
tal, permanent wiring system, or an equiment-groun-
ding conductor must be run with the circuit con-
ductors and connected to the equipment-grounding
terminal or lead on the product.
Operation
A
Function rocker switch (A)
- Cosmetic mirror on: Position 1
- Cosmetic mirror off: Position 0
Replacement parts with order numbers, see page 11.
For information about warranty and mainte-
nance, see the enclosed Care Instructions and
Warranty Card.
Disposal instructions
This category of device does not belong in
the domestic waste, but must be disposed of
separately in accordance with the relevant local
national regulations.
US Read all instructions before using or installing this product.
Mounting dimensions, see page 8.
Before installation check whether the fastening mate-
rials included are suitable for the anchoring base. The
fastening materials are suitable exclusively for stud walls
with timber constructions or for drywall constructions with
timber wood reinforcement.
Installation

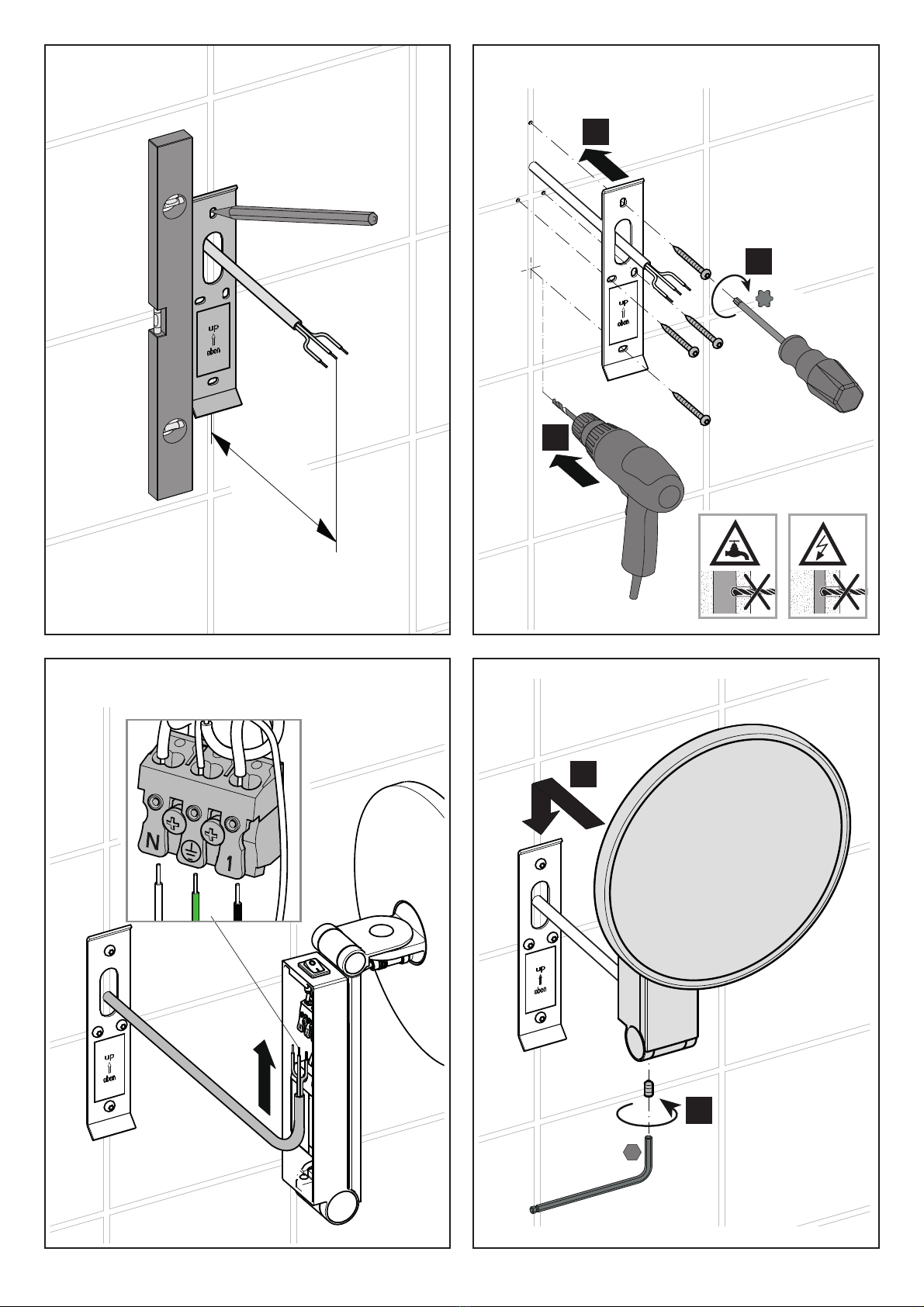

• Mark the wall bracket position, see figure 1 on
page 9.
• Draw holes for fixing screws.
• Drill holes and insert wall plugs , see figure 2.
• Mount the wall bracket to the wall.
• Connect the cosmetic mirror to the power supply ,
see figure 3.
L
N
PE
= BLACK
= WHITE
= GREEN
• Hang the cosmetic mirror on the wall from above ,
see figure 4.

4
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
PELIGRO - Para reducir el riesgo de
descarga eléctrica:
–Desenchufe siempre este dispositivo de la toma de
corriente antes de la instalación y limpieza.
ADVERTENCIA - Para reducir el
riesgo de quemaduras, incendios, descargas eléctri-
cas o lesiones para las personas:
–Conecte este mueble a un tomacorriente debida-
mente conectado a tierra. Vea las instrucciones de
conexión a tierra.
–Desconecte de la red eléctrica antes de poner o
quitar partes.
–Es necesaria una supervisión estricta cuando este
dispositivo esté cerca o sea utilizado por niños,
inválidos o personas discapacitadas.
–Use este dispositivo exclusivamente para su uso
previsto tal y como se describe en estas instruc-
ciones. No utilice accesorios no recomendados
por el fabricante.
–Nunca utilice este dispositivo si tiene un cable o
un enchufe dañado, si no funciona correctamente,
si se ha caído o dañado o si se ha caído al agua.
Devuelva el dispositivo al centro de servicio para
su examen y reparación.
–Nunca deje caer ni introduzca ningún objeto en
ninguna abertura.
–No lo utilice en exteriores.
–No lo utilice allí donde se usen productos de aero-
sol (espray) o donde se esté administrando oxígeno.
–Antes de la desconexión, ponga todos los interrupto-
res en la posición de apagado. Desconecte también la
electricidad en el interruptor o en la caja de fusibles.
ADVERTENCIA: Riesgo de descarga
eléctrica: conecte este mobiliario solo a una
toma de corriente con conexión a tierra. Vea las
instrucciones de conexión a tierra.
ADVERTENCIA - California Prop 65
–Este producto puede exponerte a productos quími-
cos como el Di(2-ethylhexyl)phthalate (DEHP), que
es conocidos por el Estado de California causar
cáncer. Para más información ve a www.P65War-
nings.ca.gov .
GUARDEESTASINSTRUCCIONES
–Este producto debe ser instalado por un técnico
cualificado, de acuerdo con los códigos y regula-
ciones locales y conforme a las instrucciones de
uso en el manual adjunto.
La instalación correcta reduce el riesgo de incen-
dio, descarga eléctrica, quemaduras y lesiones.
–Consulte a un electricista cualificado para
asegurar la correcta instalación del conduc-
tor de circuito derivado.
– Conecte el circuito del receptáculo a un circuito
derivado protegido con un dispositivo GFCI
Clase A.
– No encienda el aparato si el mismo o si el
cable de la fuente de alimentación estuvieran
dañados. Contacte con el fabricante, el servicio
al técnico o con una persona con cualificación
equivalente y pida una sustitución.
– Se debe asegurar que la pared puede soportar
el
espejo de maquillaje .
– Utilice exclusivamente repuestos y accesorios
originales. El uso de otras piezas provocará la
anulación de la garantía.
Aprobación y conformidad
Este armario con espejos cumple con los
requisitos aplicables de la(s) norma(s) a
la(s) que se hace referencia:Dispositivo
doméstico y comercial de seguridad
(UL962, 4ª ed. luminarias portátiles CSA
C22.2 #250.4)
Uso previsto
EXCLUSIVAMENTE PARA USO RESIDENCIAL.
Espejo de maquillaje para la aplicación en espa-
cios húmedos tales como baños y WC.
¡El producto solo es adecuado para su montaje
en interiores!
¡Precaución! Instálelo exclusivamente en espa-
cios resguardados de heladas.
Símbolos y su significado
¡Precaución! Advertencia de lesiones personales
o daños materiales
¡Precaución! Advertencia de descarga eléctrica.
¡Precaución! Advertencia de daños por agua.
Nota, sugerencia o referencia
ES Lea todas las instrucciones antes de usar o instalar este producto.

5
ES Lea todas las instrucciones antes de usar o instalar este producto.
Datos técnicos
– Voltaje de alimentación: 120V AC 50Hz/60Hz
– Consumo de energía máx.:
Nº de Prod.:
Peso Luz
- 17612 XX9054 3.7 lb 4.6 W
- 17613 XX9054 3.7 lb 6.9 W
– Grado de protección: NEMA 1
– Condiciones ambientales:
Temperatura de uso 41° – 104 F
Temperatura de almacenamiento -40° – 158° F
– Color luminoso 6500 Kelvin
– Factor de aumento (espejo): x5
ADVERTENCIA -
INSTRUCCIONES DE
CONEXIÓN A TIERRA
Este producto debe conectarse a un sistema de
cableado fijo, de metal con conexión a tierra o bien,
un conductor de puesta a tierra del equipo deberá
estar incorporado con los conductores del circuito y
conectado al terminal de conexión a tierra del equi-
po o al cable del producto.
Operación
A
Maniement interrupteur à bascule (A)
- Miroir grossissant marche : Position 1
- Miroir grossissant arrêt : Position 0
Piezas de repuesto con números de pedido, véase la
página 11.
Para obtener información sobre la garantía y el
mantenimiento, consulte las Instrucciones de
conservación y tarjeta de garantía adjuntas.
Instrucciones de eliminación
Esta categoría de dispositivo no forma parte de la
basura doméstica, sino que debe eliminarse por
separado de acuerdo con las reglamentaciones
nacionales locales vigentes.
Dimensiones de montaje, véase la página 8.
Antes de la instalación, compruebe si los materiales de fijación
incluidos son adecuados para la base de anclaje. Los mate-
riales de fijación son adecuados exclusivamente para paredes
de construcción ligera con construcciones de madera o para
construcciones de paneles de yeso con refuerzo de madera.
Instalación
• Marque la posición del soporte de pared , véase la figura 3
en la página 9 .
• Haga agujeros para fijar los tornillos .
• Taladre orificios e inserte los tacos de pared , véase
la figura 2.
• Monte los soportes de pared en la pared.
• Conecte el espejo de maquillaje a la fuente de ali-
mentación , véase la figura 3.
L
N
PE
= NEGRO
= BLANCO
= VERDE
• Cuelgue el espejo de maquillaje en la pared desde
arriba , véase la figura 4.

6
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
DANGER - Pour réduire le risque de
chocs électriques :
–Toujours débrancher ce dispositif de la prise
électrique avant de procéder à l’installation et au
nettoyage.
MISE EN GARDE - Pour réduire le
risque de brûlures, d'incendie, de chocs électriques
ou de dommages corporels :
–Ne branchez cet appareil qu’à une prise correcte-
ment mise à la terre. Voir les instructions de mise
à la terre.
–Débranchez l'appareil du secteur avant d'ajouter
ou de retirer des pièces.
–Une surveillance étroite est nécessaire lorsque ce
dispositif est utilisé par ou à proximité d’enfants,
de personnes invalides ou handicapées.
–N'utiliser ce dispositif qu'aux fins pour lesquelles
il a été prévu, conformément aux présentes ins-
tructions. Ne pas utiliser d’accessoires non recom-
mandés par le fabricant.
–Ne jamais utiliser ce dispositif s'il présente un
câble ou une fiche endommagé, s'il ne fonctionne
pas correctement, s'il a chuté ou qu'il a été endom-
magé, ou s'il est tombé dans l'eau. Renvoyer le
dispositif au Centre de dépannage pour qu'il soit
examiné et réparé.
–Ne jamais faire chuter ou introduire quelque objet
que ce soit dans quelque orifice que ce soit.
–Ne pas utiliser en extérieur.
–Ne pas faire fonctionner dans des endroits soumis
à l’utilisation d’aérosols (sprays) ou à l’administra-
tion d'oxygène.
–Avant de débrancher, positionner toutes les com-
mandes sur la position Arrêt. De même, couper
l'électricité au niveau du coupe-circuit ou de la
boîte à fusibles.
MISE EN GARDE:Risque de choc
électrique - Connectez ce meuble à une prise correc-
tement mise à la terre uniquement. Voir les instruc-
tions de mise à la terre.
CONSERVER LES PRÉSENTES
INSTRUCTIONS
–Ce produit doit être monté par un installateur
qualifié, en conformité avec les codes et régle-
mentations locaux, ainsi que les instructions
d'utilisation données dans le manuel joint
.
Un montage correct réduit le risque d'incen-
die, de chocs électriques, de brûlures et de
blessures.
–Consulter un électricien qualifié pour s’assu-
rer que le conducteur du circuit de dérivati-
on est correct.
– Raccorder le circuit de prise à un circuit de dériva-
tion protégé par un dispositif DDFT de Classe A.
– Ne pas mettre l'appareil en marche si celui-ci, ou le
câble d'alimentation électrique, est endommagé, mais
faire remplacer le câble par le fabricant, son service
Clients ou par une personne de même qualification.
– Il faut vérifier que le mur est capable de suppor-
ter le poids de le miroir grossissant .
– N'utiliser que des accessoires et pièces de re-
change d'origine. Utiliser d'autres pièces annule
la garantie.
Approbation et conformité
Cette armoire de toilette satisfait aux exi-
gences de la (des) norme(s) applicable(s)
auxquelles référence est faite :Safety
Household and Commercial Devices (norme
de sécurité concernant le mobilier commer-
cial et ménager) (UL 962, 4e éd. - Lumi-
naires portables CSA C22.2 #250.4)
Usage prévu
RÉSERVÉ À L'USAGE RÉSIDENTIEL.
Miroir grossissant destiné à être utilisé dans les
pièces humides telles que les salles de bains et
les WC.
Le produit ne convient que pour un montage en
intérieur !
Attention ! N'installer le produit que dans des
pièces à l'abri du gel.
Symboles (pictogrammes) et leur signification
Attention ! Mise en garde contre les dommages
corporels ou matériels
Attention ! Mise en garde contre les chocs élec-
triques.
Attention ! Mise en garde contre les dégâts des
eaux.
Remarque, conseil ou référence

7
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
Caractéristiques techniques
– Tension d'alimentation : 120V AC 50Hz/60Hz
– Consommation électrique max. :
Réf. prod. : Poids Éclairage
- 17612 XX9054 1,7 kg 4,6 W
- 17613 XX9054 1,7 kg 6,9 W
– Degré de protection : NEMA 1
– Conditions ambiantes :
Température de service 5° - 40° C
Température de stockage -40° - 70° F
– Couleur de lumière 6 500 Kelvin
– Facteur de grossissement (miroir) : x5
Mise en garde-
INSTRUCTIONS DE MISE
À LA TERRE
Ce produit doit être raccordé à un système de
câblage permanent en métal mis à la terre, ou bien
un conducteur de mise à la terre de l'équipement
doit être mis en place avec les conducteurs du cir-
cuit et raccordé à la borne ou au fil de mise à la terre
de l'équipement placé sur le produit.
Utilisation
A
Maniement interrupteur à bascule (A)
- Miroir grossissant marche : Position 1
- Miroir grossissant arrêt : Position 0
Pièces de rechange avec numéros de commande, voir
page 11.
Pour toute information concernant la garantie et
la maintenance/l'entretien, voir les instructions
d'entretien et la carte de garantie jointes.
Instructions de mise au rebut
Cette catégorie d'appareil ne fait pas partie des
déchets domestiques. L'appareil doit être élimi-
né séparément, conformément aux règlements
nationaux et locaux en vigueur.
Dimensions de montage, voir page 8.
Avant de procéder à l'installation, vérifier que les ma-
tériels de fixation joints conviennent pour la base d'an-
crage. Les matériels de fixation conviennent exclusive-
ment pour les murs à montants avec ossatures en bois
d'œuvre ou pour les constructions en plaques de plâtre
avec renforcement en bois d'œuvre.
Installation
• Marquer la position des supports muraux , voir figure 1
à la page 9.
• Tracez des trous pour les vis de fixation .
• Percer des trous et insérer des chevilles , voir
figure 2.
• Monter les supports muraux sur le mur .
• Raccorder miroir grossissant à l'alimentation élec-
trique , voir figure 3.
L
N
PE
= NOIR
= BLANC
= VERT
• Accrocher miroir grossissant au mur, par dessus ,
voir figure, voir figure 4.

8
US Mounting dimensions ES Las dimensiones de montaje CA Dimensions de montage
inch an (mm) pulgades y (mm) pouces et (mm)
12-3/8"
(120-313)
2-9/16"
(65)
Ø8-3/8"
(Ø212)
12-1/2"
(318)
6-1/4"
(159)
5-1/8"
(130)
1-3/4"
(45)
4-3/4-
13/16"
(20)
9/16"
(15)
1-9/16"
(40)
5-1/16"
(128)
5"-12-9/16"
(126-319)
7-7/8"
(200)
7-7/8"
(200)
1-3/4"
(45)
6-1/4"
(159)
12-1/4"
(311)
2-9/16"
(65)
5-1/8"
(130)
17612 XX9054
17613 XX9054
180°
7-7/8"
(309)
(200)
12-3/16"
180°
7-7/8"
(315)
(200)
12-3/8"

9
NPE L
max 4-3/4
"
(max 120)
2
3 4
3mm
1.
3.
2.
1
1.
2.
20

Liste de pièces
10

11
US Spare parts ES Piezas de recambio CA Liste de pièces
19976000017
19976000019
19976000016
17612 XX9054
17613 XX9054

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
VELLA LLC
d. b. a. KEUCO NORTH AMERICA
4485 Tench Road / Ste 1121
SUWANEE
GEORGIA 30024
Phone: [phone]
offi[email protected] www.keuco.com E-Mail: offi[email protected]
