Kichler Lighting 39497A User manual

2
Français p. 7
Español p. 13
ITEM #0759420
MODEL #39497A
OUTDOOR POST LANTERN
1
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-554-6504, 8 a.m. - 4:30 p.m, EST, Monday - Friday.
kichler.com/customer-care/contact-us

PACKAGE CONTENTS
2
1 3
A
E
C
B
D
Fixture Top 1
Fixture Body 1
Fixture Base 1
Socket 1
Glass 1
A
B
C
D
E
PART DESCRIPTION QUANTITY

2 43
HARDWARE CONTENTS
Wire
Connector
AA
Post
Screw
BB CC
Qty: 3
Qty: 3
Cap
Screw
Qty: 2
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or
install the product.
WARNING
• CAUTION – RISK OF SHOCK –
Disconnect Power at the main circuit breaker panel or main fusebox before starting and
during the installation.
• WARNING:
This fixture is intended for installation in accordance with the National Electrical Code
(NEC) and all local code specifications. If you are not familiar with code requirements,
installation by a certified electrician is recommended.
• Do not use bulbs with wattage greater than specified on this fixture.
• California Proposition 65
WARNING: This product can expose you to chemicals including lead, which is known to
the State of California to cause cancer, birth defects, or other reproductive harm.
For more information, go to http://www.P65Warnings.ca.gov
CAUTION
• If you have any doubts about how to install this lighting fixture, or if the fixture fails to
operate completely, please contact a licensed electrical contractor.
• All parts must be used as indicated in these instructions. Do not substitute any parts,
leave parts out, or use any parts that are worn out or broken. Failure to obey this
instruction could invalidate ETL listing and/or C.S.A. certification of this fixture.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated assembly time: 30 minutes to 1 hour
Tools Required for Assembly (not included): Phillips screwdriver, flathead screwdriver, wire strippers,
electrical tape, ladder, safety glasses.

4 53
ASSEMBLY INSTRUCTIONS
1b
AA
Hardware Used
x 3Wire Connector
AA
1. Wire connection guide:
Ground wire:
•For installation in the United States:
Connect ground wire from fixture to ground
wire from post. Secure with wire nut (AA).
Supply wires:
• Connect the Neutral (White) supply wire from
the outlet box to the Neutral (White) fixture
wire.
• Connect the Hot (Black) supply wire from the
outlet box to the Hot (Black) fixture wire.
House Supply Wires from Junction Box
AA
1a
Black or Red
(Live Wire)
Live Wire Neutral Wire Ground Wire
Black White Green
White
(Neutral Wire)
Types of Fixture Wires:
Bare Copper or
Green
(Ground Wire)
WHITE SUPPLY
WIRE WHITE FIXTURE WIRE
BLACK SUPPLY
WIRE BLACK FIXTURE WIRE
BARE COPPER, OR
GREEN GROUND SUPPLY
WIRE BARE COPPER, BARE SILVER,
OR GREEN GROUND
FIXTURE WIRE

ASSEMBLY INSTRUCTIONS
456
Post
Screw x 3
BB
Hardware Used

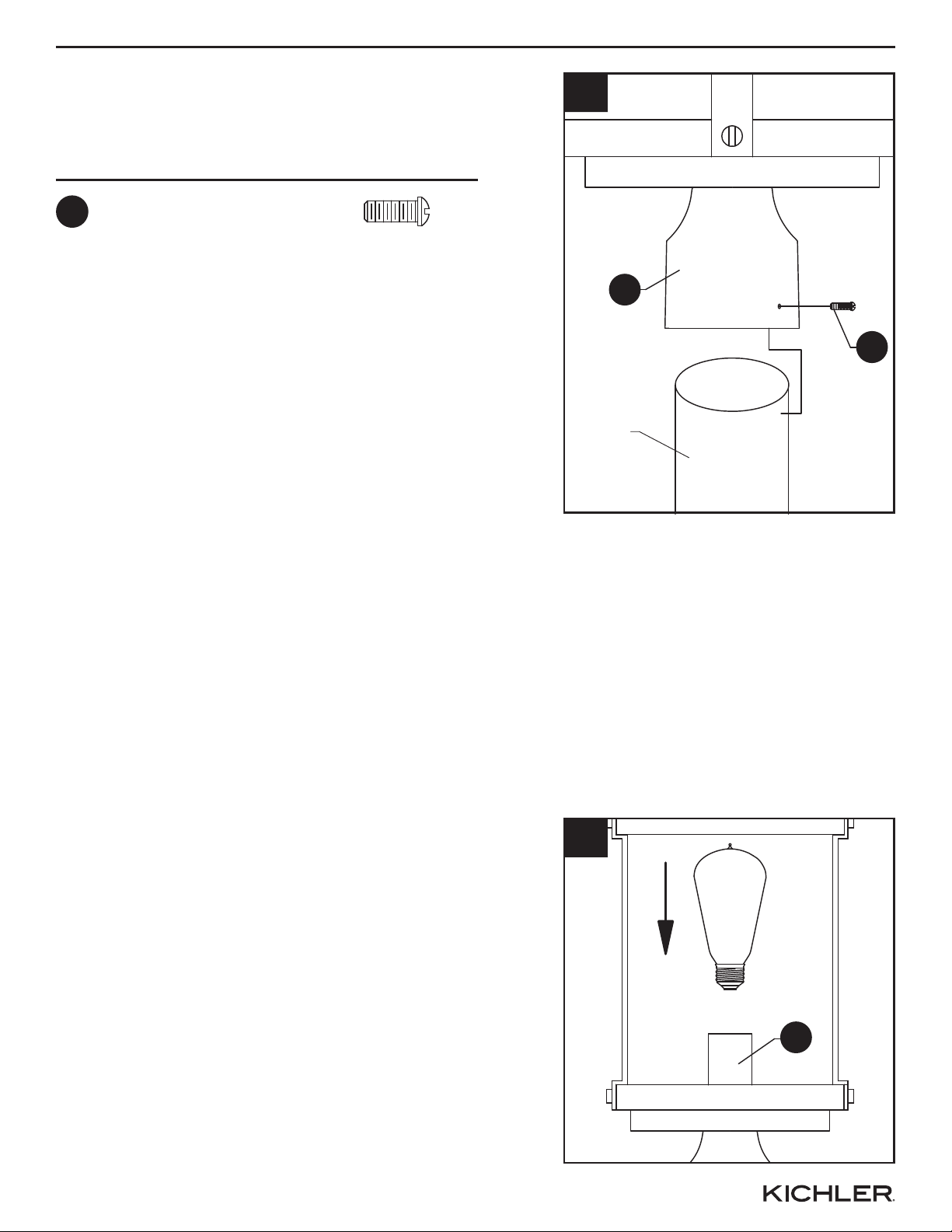

2. Secure fixture base (C) to post (not included)
with post screws (BB).
3.
Insert 60-watt max. medium base bulb or LED
equivalent (not included) into socket (D)
.
BB
Post
(Not
Included)
C
2
D
3

5 6 7
ASSEMBLY INSTRUCTIONS
CARE AND MAINTENANCE
TROUBLESHOOTING
Fixture does not light. 1. Fixture may be wired incorrectly.
1. Check wiring.
2. Worn or broken bulb. 2. Replace bulb.
1. Check wiring.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
• Always be certain that electric current is turned off before cleaning this item.
• Use a soft, moist cloth with mild non-abrasive soap to clean fixture. Never use glass cleaner on
fixture, as it will damage the metal finish.
• All glass shades may be washed in a towel-lined sink with warm water and mild soap. Do not
wash shades in an automatic dishwasher.

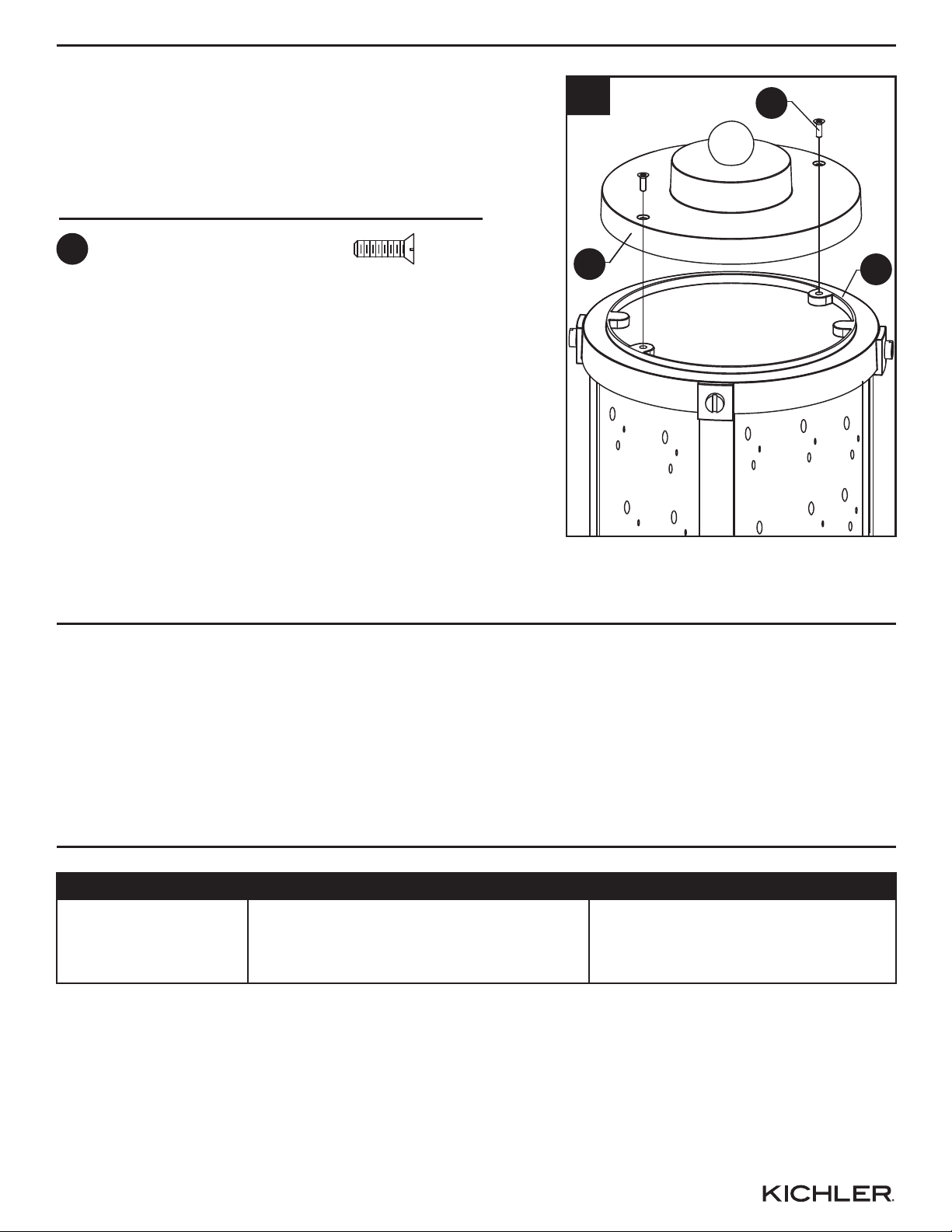

4. Lower fixture top (A) to the fixture body (B) and
secure using the cap screws (CC).
Hardware Used
x 2
Cap
Screw
CC
4
A
CC
B
REV 15-JUN-2022
Distributed by:
Kichler Lighting LLC
30455 Solon Rd
Solon, OH 44139
Printed in China

8
ARTICLE #0759420
MODÈLE #39497A
LANTERNE POUR
POTEAU EXTÉRIEUR
7
Des questions, des problèmes, des pièces manquantes? Avant de retourner le produit à
votre détaillant, appelez notre service à la clientèle au 1-800-554-6504, entre 8 h et 16 h 30
(HNE) du lundi au vendredi. kichler.com/customer-care/contact-us
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat

CONTENU DE L’EMBALLAGE
8
7 9
Dessus du luminaire 1
Corps du luminaire 1
Base du luminaire 1
Douille 1
Abat-jour 1
A
B
C
D
E
PIÈCE DESCRIPTION QUANTITÉ
A
E
C
B
D

8 109
QUINCAILLERIE INCLUSE
Capuchon
de connexion
AA
Vis pour
poteau
BB CC
Qté. : 3
Qté. : 3
Vis de
bouchon
Qté. : 2
Veuillez vous assurer de lire et de comprendre l’intégralité du présent guide avant
d’assembler, d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –
Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à
fusibles principale avant de procéder à l’installation.
• ATTENTION:
Ce luminaire doit être installé conformément aux codes d’électricité nationaux (NEC) et
satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les
exigences de ces codes, il est recommandé de confier l’installation à un électricien certifié.
• N’utilisez pas d’ampoules dont la puissance dépasse la puissance nominale indiquée sur
ce luminaire.
• Proposition 65 de la Californie
AVERTISSEMENT: cet article peut vous exposer à des produits chimiques, notamment
les composés de plomb identifiés par l'État de la Californie comme cause de cancer,
malformations congénitales ou autres troubles de l'appareil reproducteur.
Pour de plus amples informations, consultez le site http://www.P65Warnings.ca.gov
ATTENTION
• Si vous avez des doutes à propos de l’installation, ou si le luminaire ne fonctionne pas
correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu’il est indiqué dans ces instructions. Ne
remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées
ou brisées. Le non-respect de ces instructions peut annuler l’homologation ETL ou C.S.A.
du luminaire.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous que toutes les pièces sont présentes.
Comparez les pièces avec la liste du contenu de l’emballage et la liste de la quincaillerie. En cas de
pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : de 30 à 60 minutes.
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate,
pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité.
CONSIGNES DE SÉCURITÉ

10 119
INSTRUCTIONS POUR L'ASSEMBLAGE
Quincaillerie utilisée
x 3
Capuchon
de connexion
AA

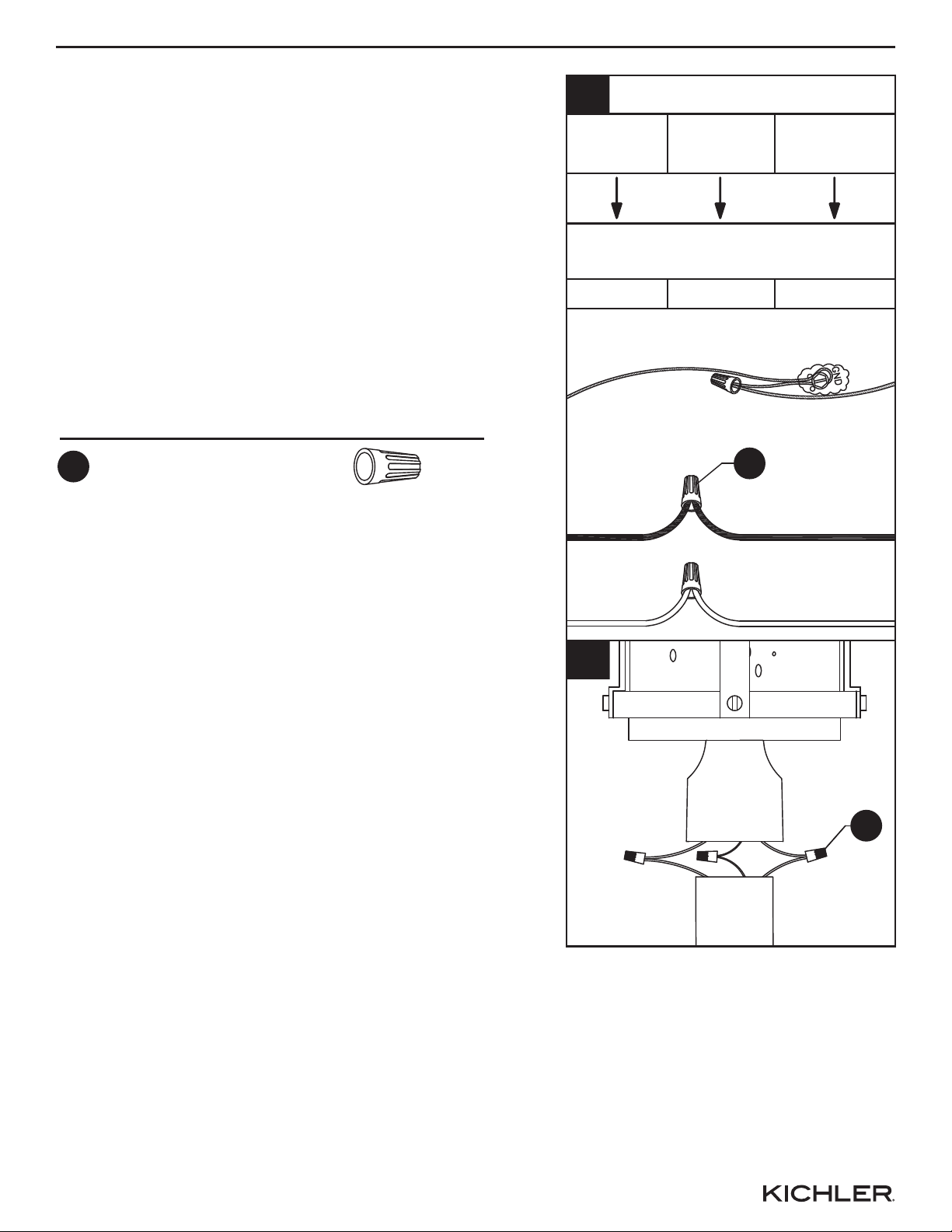

1. Guide de raccordement électrique
Fils d'alimentation :
• Connectez le fil neutre d’alimentation (blanc)
provenant de la boîte de sortie au fil neutre
du luminaire (fil blanc ou fil parallèle en
forme de « D » et rainuré).
• Connectez le fil d’alimentation chargé (noir)
provenant de la boîte de sortie au fil du
luminaire (fil noir ou fil parallèle, rond et
lisse).
1b
AA
Fils d'alimentation de la maison en
provenance du boîtier de raccordement
AA
1a
Noir ou rouge
(fil de phase)
Fil de phase Fil neutre Fil de mise à la terre
Noir Blanc Vert
Blanc
(fil neutre)
Types de fils du luminaire :
Cuivre nu
ou vert
(fil de terre)
FIL BLANC
D'ALIMENTATION FIL BLANC
DU LUMINAIRE
FIL NOIR
D'ALIMENTATION
FIL NOIR
DU LUMINAIRE
CUIVRE NU, OU
FIL VERT DE MISE
À LA TERRE
DE LA RÉSIDENCE
CUIVRE NU, ARGENT NU OU
FIL VERT DE MISE À LA
TERRE DU LUMINAIRE

INSTRUCTIONS POUR L'ASSEMBLAGE
10 11 12
Vis pour
poteau x 3
BB
Quincaillerie utilisée
2. Fixez la base du luminaire (C) au poteau (non
fourni) à l'aide des vis pour poteau (BB).
3.
Insérez 60 watts max. ampoule à culot moyen ou
équivalent DEL (non inclus) dans la douille (D)
.
BB
Poteau
(non
fourni)
C
2
D
3

11 12 15
INSTRUCTIONS POUR L'ASSEMBLAGE
4. Abaissez le dessus du luminaire (A) sur le corps
du luminaire (B) et fixez-le à l'aide des vis de
bouchon (CC).
Quincaillerie utilisée
x 2
Vis de
bouchon
CC
4
A
CC
B
ENTRETIEN
DÉPANNAGE
• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu’un savon non abrasif. N’utilisez jamais de nettoyants
pour vitres; vous risqueriez d’endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l’aide d’eau
tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.
Le luminaire
ne s’allume pas.
1. Le luminaire est mal branché.
1. Check wiring.
2. L’ampoule est usée ou brisée. 2. Remplacez l’ampoule.
1. Vérifiez si le luminaire
est bien branché.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
REV 15-JUN-2022 Imprimé en Chine
Distribué par:
Kichler Lighting LLC
30455 Solon Rd
Solon, OH 44139

ARTÍCULO #0759420
MODELO #39497A
FAROL DE POSTE
PARA EXTERIORES
13
¿Preguntas, problemas, piezas faltantes? Antes de devolverlo a la tienda, llame a nuestro
departamento de servicio al cliente al 1-800-554-6504, de 8:00 a.m. a 4:30 p.m. hora del
Este (EST), de lunes a viernes. kichler.com/customer-care/contact-us
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra

CONTENIDO DEL PAQUETE
14
13 15
Parte superior de la lámpara 1
Cuerpo de la lámpara 1
Base de la lámpara 1
Portalámparas 1
Pantalla 1
A
B
C
D
E
PIEZA DESCRIPCIÓN CANTIDAD
A
E
C
B
D

14 16
15
ADITAMENTOS
Conectores
de cables
AA
Tornillo para
el poste
BB CC
Cant.: 3
Cant.: 3
Perno
Cant.: 2
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –
Desconecte la electricidad en el panel principal del interruptor automático o caja principal
de fusibles antes de comenzar y durante la instalación.
• ADVERTENCIA:
Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code
(NEC) y todas las especificaciones del código local. Si no está familiarizado con los
requisitos del código, la instalación se recomienda un electricista certificado.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
• Prop. 65 de California
ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el
plomo, lo cual es conocido en el Estado de California como causante de cáncer,
defectos de nacimiento y otros daños al sistema reproductivo. Para obtener mayor
información, visite www.p65warnings.ca.gov
PRECAUCIÓN
• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma
falla por completo, sírvase ponerse en contacto con un electricista calificado y con
licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las
piezas, no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El
incumplimiento de esta indicación podría invalidar la calificación ETL de esta lámpara.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de que todas las partes estén disponibles.
Compare las partes con la lista de contenido del empaque y la lista de contenido de aditamentos
para el ensamblaje. Si alguna pieza falta o está dañada, no intente ensamblar el producto.
Tiempo estimado de ensamblaje: 30 minutos a 1 hora.
Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador
de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad.
INFORMACIÓN DE SEGURIDAD

16 1715
INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
x 3
Conectores
de cables
AA
1. Guía de conexión de cables:
Cables de alimentación:
• Conecte el cable de alimentación Neutro
(Blanco) de la caja eléctrica al cable Neutro
de la lámpara (Blanco o Cordón Paralelo en
forma de "D" y acanalado).
• Conecte el cable de alimentación Vivo
(Negro) de la caja eléctrica al cable Vivo de
la lámpara (Negro o Cordón Paralelo
redondo y liso).
1b
AA
Cables de alimentación de la caja
eléctrica de la casa
AA
1a
Negro o Rojo
(cable vivo)
Cable vivo Cable neutro Cable a tierra
Negro Blanco Verde
Blanco
(cable neutro)
Tipos de cables de la lámpara:
Cobre expuesto
o Verde
(cable a tierra)
CABLE BLANCO
DE
ALIMENTACIÓN CABLE BLANCO
DE LA LÁMPARA
CABLE NEGRO
DE
ALIMENTACIÓ
N
CABLE NEGRO DE
LA LÁMPARA
CABLE DE
ALIMENTACIÓN A TIERRA
DE COBRE DESNUDO
O VERDE
CABLE A TIERRA DE LA
LÁMPARA DE COBRE EXPUESTO,
PLATEADO EXPUESTO O VERDE

INSTRUCCIONES DE ENSAMBLAJE
16 17 18
Tornillo para
el poste x 3
BB
Aditamentos utilizados
2. Fije la base de la lámpara (C) al poste (no se
incluye) utilizando los tornillos para el poste (BB).
3.
Inserte un foco de base mediana de 60 vatios
como máximo o un equivalente LED (no
incluido) en el
portalámparas (D) .
BB
Poste
(no se
incluye)
C
2
D
3

17 18 23
INSTRUCCIONES DE ENSAMBLAJE
4. Instale la parte superior de la lámpara (A) sobre el
cuerpo de la lámpara (B) y asegúrela con los
pernos (CC).
Aditamentos utilizados
x 2
Perno
CC
4
A
CC
B
CUIDADO Y MANTENIMIENTO
• Siempre asegúrese de que la corriente eléctrica esté desconectada antes de limpiar.
• Utilice un paño húmedo suave y jabón suave no abrasivo para limpiar la lámpara. Nunca utilice
un limpiador para vidrio en la lámpara, porque éste dañará el acabado metálico.
• Las pantallas de vidrio se pueden lavar dentro de un lavabo recubierto con toallas usando agua
tibia y jabón suave. No lave las pantallas en un lavaplatos automático.
SOLUCIÓN DE PROBLEMAS
La lámpara no se
enciende.
1. La lámpara puede estar
incorrectamente cableada.
1. Check wiring.
2. La bombilla está quemada o rota. 2. Reemplace la bombilla.
1. Inspeccione el cableado.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
REV 15-JUN-2022
Distribuido por:
Kichler Lighting LLC
30455 Solon Rd
Solon, OH 44139
Impreso en China
