Kindermann 7488000028 User manual

HDMI-Extender Advanced PoE
HDMI Extender Advanced PoE
Art.-Nr. 7488000028/7488000029/7488000060
Ref. No. 7488000028/7488000029/7488000060
Bedienungsanleitung
Operating instructions

GB
D

2
Gerätebeschreibung - Specification
Mit dem HDMI-Extender Advanced werden HDMI- und Kontroll-Signale (IR & RS232) bis zu 4k2k
mittels STP-Kabel bis zu einer Entfernung von 70 m übertragen. Benötigt werden Transmitter, Receiver
und Netzteil. Da die Geräte der HDbaseT-Norm entsprechen, arbeiten sie auch mit Geräten anderer
Hersteller zusammen. Bitte beachten Sie, dass eine Stromversorgung über die Cat-Leitung dem PoE
Standard enstprechen muss.
HDMI Cat Extender Set Advanced for the transmission of HDMI and control signals (IR & RS232) via STP
cable over a distance of up to 70 m at max. 4k2k. Requires transmitter, receiver and power supply. These
units follow the HDbaseT standard. Therefore they interact with other HDbaseT standardized products.
Note: For power the PoE (Power over Ethernet) standard is used.
Lieferumfang - Contents
• 1 x Transmitter (7488000028) oder 1 x Receiver (7488000029)
• 2 x Haltewinkel
• 1 x IR-Sender
• 1 x IR-Empfänger (30 kHz - 50 kHz)
• 1 x Phoenix Stecker
• 1 x Bedienungsanleitung
• 1 x Transmitter (7488000028) or 1 x Receiver (7488000029)
• 2 x Mounting brackets
• 1 x IR Emitter
• 1 x IR Receiver (30 KHz - 50 KHz)
• 1 x Phoenix male connector
• 1 x Operating instruction
Sicherheitshinweise - Safety instructions
• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• Umsetzer dürfen nur mit angegebener Sicherheitskleinspannung betrieben werden
• Das System darf nur in trockener Umgebung gelagert und eingesetzt werden
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte
• Please read the instructions carefully and store them
• The unit must be operated at declared safety low voltage
• The unit may only be stored and used in a dry place
• Please note the safety instructions of the connected equipment
IR-Sender & Empfänger
IR emitter & receiver

3
Anschließen - Installation
1. Installieren Sie den Transmitter bei dem bilderzeugenden Gerät (z. B. PC) und den Receiver auf der
Seite des bildausgebenden Gerätes (z. B. Monitor).
2. Verbinden Sie die beiden Umsetzer mit einem Cat-Kabel (mindestens Cat-5a), möglichst als
durchgehendes Kabel ohne Trennstellen.
3. Verbinden Sie nun die Endgeräte über HDMI mit den Umsetzern; ebenso RS232, falls benötigt.
4. Bei Bedarf, verbinden Sie die IR Sender mit den IR Out Anschlüssen des Transmitters und des
Receivers. Montieren Sie den IR Sender sorgfältig über dem IR Empfänger des zu steuernden
Gerätes. Eventuell ist eine Feinjusiterung der Position für eine zuverlässige IR-Übertragung nötig.
5. Bei Bedarf, verbinden Sie die IR Empfänger mit den IR In Anschlüssen des Transmitters und des
Receivers. Poistionieren Sie den IR Empfänger in direkter Sichtlinie zur steuernden Fernbedienung.
6. Verbinden Sie das Netzteil mit dem Transmitter oder Receiver und schalten Sie alle Geräte ein.
Anmerkung: Die maximale Reichweite wird nur unter Verwendung hochwertiger Kabel, möglichst
biegefreiem Verlegen und ohne Störeinflüsse erreicht.
1. Install the transmitter at the HDMI source (e.g. Blu-ray DVD) and the receiver at the presentation
device (e. g. monitor).
2. Connect both units with a single Cat5e/Cat6 cable. Please use a point to point connection,
if possible.
3. Connect the units with the transmitter and receiver via HDMI cable and, if needed, RS232/IR.
4. If needed, connect IR emitters from the IR OUT ports of Transmitter and Receiver and firmly attach
the IR emitter eye directly over the infrared receiving sensors of the source and display device to be
controlled. Location of the emitter eye on each device may need to be adjusted later to achieve
best IR performance.
5. If needed, insert IR receivers into IR IN ports of Transmitter and Receiver. Position of the IR receiver
eye on or near the display or source device, ensuring using a clear line of sight to remote handset
used to control it.
6. Connect the power supply to the Transmitter or Receiver and power on all devices.
Note: The maximum Range can only be reached by the use of high quality cables and straight cable runs
with no electrical interference.
Funktionen - Functions
• Übertragung der HDMI-, IR- und RS232-Signale mit nur einem Cat-Kabel
• Bis zu 70 m bei 1080p (60 Hz), bis zu 40 m bei 4K (30 Hz)
• PoE Funktion in beide Richtungen
• Bidirektionale IR-Übertragung
• Entspricht der HDMI 1.4 Norm
• Unterstützt HDCP und EDID
• Extrem flache und platzsparende Bauform
• Transmission of HDMI, IR and RS232 signal with a single Cat cable
• Up to 70 m at 1080p (60 Hz), up to 40 m at 4K (30 Hz)
• PoE function in both directions
• bidirectional IR transmission
• Complies with HDMI 1.4 standard
• Supports HDCP and EDID
• Slim appearance and space saving

4
In diesem Fall können Sie den Fernseher
auf der Transmitter-Seite bedienen.
In this case, you can control the TV
on transmitter side.
In diesem Fall können Sie den BluRay-Player
auf der Receiver-Seite bedienen.
In this case, you can control the Blu-Ray
on receiver side.

5

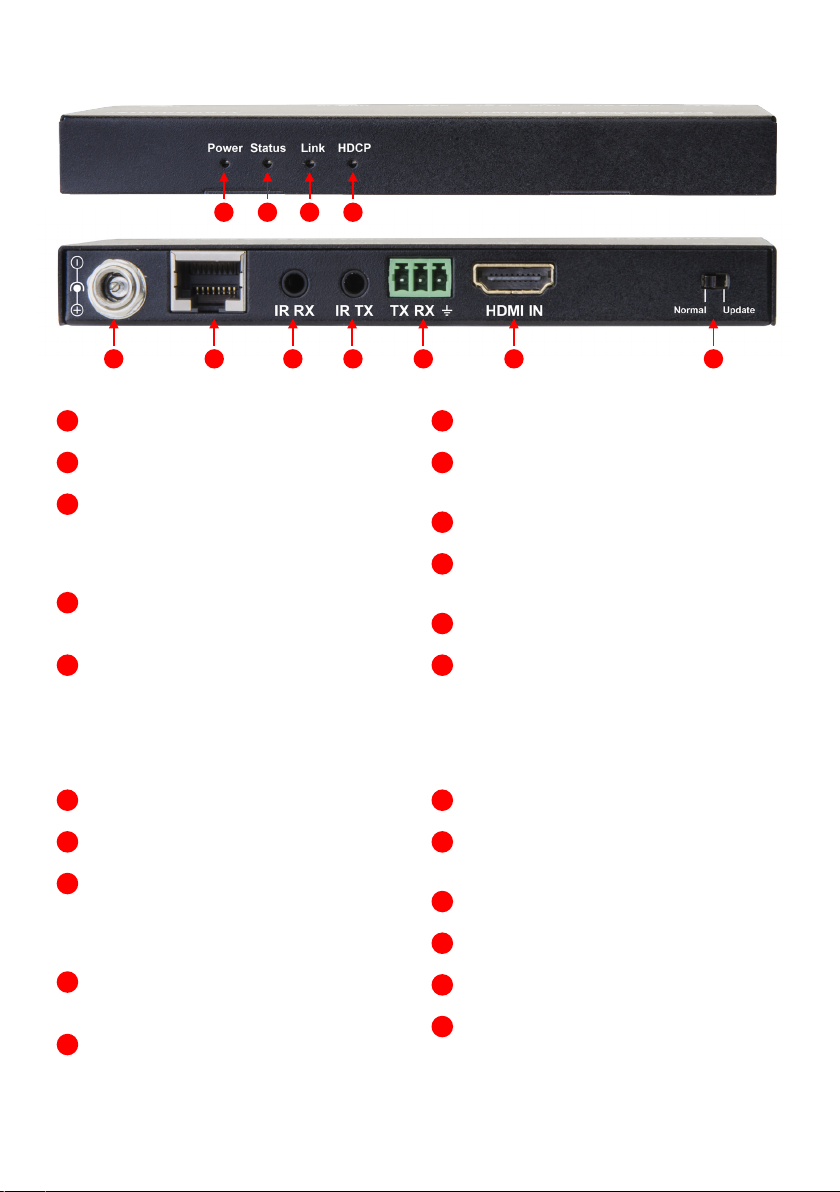

Transmitter Beschreibung - Transmitter specification
Power:
On: Transmitter is powered on.
Status:
Blinking: Transmitter works properly.
Link:
On: Transmitter and receiver are linked to each
other.
O/Blinking: Transmitter and receiver are not
linked to each other.
HDCP:
On: HDCP video is being transmitted.
Blinking: Non-HDCP video is being transmitted.
Power:
Connects to a power supply. If transmitter is
connected to a power supply, receiver is adapter
free.
HDBT OUT:
Connects to the receiver via a CatXcable.
IR IN:
Connects to the supplied IR receiver
(30 KHz - 50 KHz).
IR OUT:
Connects to the supplied IR emitter.
RS232:
Update firmware orpass-through.
 HDMI IN:
Connects to HDMI source devices.
 Mode:
Normal: RS232 signals can be transmitted.
Transmitter cannot be updated.
Update: RS232 signals cannot be transmitted.
Transmitter can be updated.
Power:
An: Der Transmitter ist eingeschaltet.
Status:
Blinkt: Der Transmitter arbeitet korrekt.
Link:
An: Transmitter und Receiver sind miteinander
verbunden.
Aus/Blinkt: Transmitter und Receiver sind nicht
miteinander verbunden.
HDCP:
An: Ein HDCP Video wird übertragen.
Blinkt: Ein Nicht-HDCP-Video wird übertragen.
Power:
Hohlstecker-Anschluss für Steckernetzteil:
Es müssen entweder Transsceiver oder Receiver
mit einem Netzteil versorgt werden (POE).
HDBT OUT:
Verbindung zum Receiver mit einem CatX Kabel.
IR IN:
Anschluss für den mitgelieferten IR Empfänger
(30 KHz - 50 KHz).
IR OUT:
Anschluss für den mitgelieferten IR Sender.
RS232:
Firmwareupdate oder zur RS232 weiterleitung
an den Empfänger.
 HDMI IN:
Anschluss der HDMI Quelle.
 Mode:
Normal: RS232 Signale werden an den
Empfänger übertragen.
Update: Der Transmitter kann mit neuer
Firmware bespielt werden (RS232 Signale
werden nicht an den Empfänger übertragen.
   
      

6
Receiver Beschreibung - Receiver specification
Power:
On: Receiver is powered on.
Status:
Blinking: Receiver works properly.
Link:
On: Transmitter and receiver are linked to each
other.
O/Blinking: Transmitter and receiver are not
linked to each other.
HDCP:
On: HDCP video is being transmitted.
Blinking: Non-HDCP video is being transmitted.
Power:
Connects to a power supply. If receiver is con-
nected to a power supply, transmitter is adapter
free.
HDBT IN:
Connects to the transmitter via a CatXcable.
IR IN:
Connects to the supplied IR receiver
(30 KHz - 50 KHz).
IR OUT:
Connects to the supplied IR emitter.
RS232:
Update firmware orpass-through.
 HDMI OUT:
Connects to HDMI output devices.
 Mode:
Normal: RS232 signals can be transmitted.
Receiver cannot be updated.
Update: RS232 signals cannot be transmitted.
Receiver can be updated.
Power:
An: Der Receiver ist eingeschaltet.
Status:
Blinkt: Der Receiver arbeitet korrekt.
Link:
An: Transmitter und Receiver sind miteinander
verbunden.
Aus/Blinkt: Transmitter und Receiver sind nicht
miteinander verbunden.
HDCP:
An: Ein HDCP Video wird übertragen.
Blinkt: Ein Nicht-HDCP-Video wird übertragen.
Power:
Hohlstecker-Anschluss für Steckernetzteil:
Es müssen entweder Transsceiver oder Receiver
mit einem Netzteil versorgt werden (POE).
HDBT IN:
Verbindung zum Transmitter mit einem CatX
Kabel.
IR IN:
Anschluss für den mitgelieferten IR Empfänger
(30 KHz - 50 KHz).
IR OUT:
Anschluss für den mitgelieferten IR Sender.
RS232:
Firmwareupdate oder zur RS232 weiterleitung
an den Transmitter.
 HDMI OUT:
Anschluss des HDMI Ausgabegerätes.
 Mode:
Normal: RS232 Signale werden an den
Transmitter übertragen.
Update: Der Receiver kann mit neuer
Firmware bespielt werden, RS232 Signale
werden nicht an den Transmitter übertragen.
   
      

7
Transmitter (7488000028)
Eingang/Input Ausgang/Output
Eingangsignal
Input Signal HDMI, IR, RS232 Ausgang Output HDBaseT, IR
Eingangs-
anschlüsse
Input Connections
HDMI Buchse, 3,5 mm
Klinkenbuchse
HDMI female, 3.5 mm
mini jack
Ausgangsanschlüsse
Output Connections
RJ45, 3,5 mm Klinkenbuchse
RJ45, 3,5 mm mini jack
Video HDMI 1.4, max. 4k2k Video HDBaseT
Audio Digital Audio, unterstützt
HDMI Audio über RGB
und Y,Cr,Cb Leitungen,
aktiv gepuert
Digital audio, transmit
through HDMI audio
Übertragungsmodus
Transmission Mode
HDBaseT
Receiver (7488000029)
Eingang/Input Ausgang/Output
Eingangsignal
Input Signal HDBaseT, IR Ausgang Output HDMI, IR, RS232
Eingangsanschlüsse
Input Connections
RJ45, 3,5 mm Klinken-
buchse
RJ45, 3,5 mm mini jack
Ausgangsanschlüsse
Output Connections
HDMI Buchse, 3,5 mm Klinken-
buchse
HDMI female, 3.5 mm mini jack
Video HDBaseT Video HDMI 1.4, max. 4k2k
Audio HDBaseT Übertragungsmodus
Transmission Mode
Digital Audio, unterstützt HDMI
Audio über RGB und Y,Cr,Cb
Leitungen, aktiv gepuert
Digital audio, transmit through
HDMI audio
Technische Daten / Technical data
Auflösungsbereich
Resolution Range max. 3840 x 2160 Reichweite Range
Je nach Cat-Kabel max. 70 m
Depending on cat cable max. 70 m
HDMI Standard HDMI 1.4 + HDCP Max. Pixel Takt
Clock, up to 297 MHz
Temperatur
Temperature 0° - 35° C Min. - Max. Pegel Min. - Max. Gain 0,5 V - 1,2 Vpp
Netzteil
Power Supply
100 VAC ~ 240 VAC,
50/60 Hz, 18W
Impedanz
Impedance 100 Ohm
Gewicht Transmitter
Weight transmitter 220 g Feuchtigkeit Humidity 10% ~ 90%
Gewicht Receiver
Weight receiver 240 g Abmessungen (BxHxT) Case Dimensions (LxWxH) 135 x 77 x 14 mm
Kabeltypen / Cable specifications
Cat-5e/Cat-6 60 m ≤1080p, 60Hz, 36bpp
35 m
≤1080p, 60Hz, 48bpp/≤1080p, 60Hz, 3D/≤4k2k 30Hz
Cat-6a/Cat-7 40 m
70 m ≤1080p, 60Hz, 36bpp

7488 000 028/ 7488 000 029 D/GB 2015-02 Änderungen vorbehalten / Subject to alterations Printed in Germany
Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: [email protected] · www.kindermann.com
1 23 4567 8
1 2 4 5 7 8 3 6
TIA/EIA T568A TIA/EIA T568B
Pin Farbe
Colour
Pin Farbe
Colour
1 grün/weiß
green/white
1orange/weiß
orange/white
2 grün
green
2orange
orange
3 orange/weiß
orange/white
3grün/weiß
green/white
4 blau
blue
4blau
blue
5 blau/weiß
blue/white
5blau/weiß
blue/white
6 orange
orange
6grün
green
7 braun/weiß
brown/white
7braun/weiß
brown/white
8 braun
brown
8braun
brown
Paar 1
Pair 1
4 und 5
4 and 5
Paar 1
Pair 5
4 und 5
4 and 5
Paar 2
Pair 2
3 und 6
3 and 6
Paar 2
Pair 6
1 und 2
1 and 2
Paar 3
Pair 3
1 und 2
1 and 2
Paar 3
Pair 7
3 und 6
3 and 6
Paar 4
Pair 4
7 und 8
7 and 8
Paar 4
Pair 8
7 und 8
7 and 8
Verfügbares Zubehör - Available accessories
• RS232-Kabel, Buchse/Stecker (582500000x)
• HDMI-Kabel, Typ A, 19-Pin (58090001xx)
• Stereo Klinkenkabel 3,5 mm für IR, Stecker/Stecker (576600000x)
• Steckernetzteil (18 V, 1 A) (7488000060)
• Transmitter (7488000028), Receiver (7488000029)
• RS232 cable, female/male (582500000x)
• HDMI cable, type A, 19-pin (58090001xx)
• Stereo 3.5 mm mini jack for IR, male/male (576600000x)
• 1 x Power supply (18 V, 1 A) (7488000060)
• Transmitter (7488000028), Receiver (7488000029)
