Kinedo SPA LOFT 2 Instruction Manual

(1) Prevedere due tubi essibili
(2) Per pressioni superiori a 5 bar installare un riduttore di pressione a
monte della tubatura.
(1) Provide two exible pipes.
(2) If water pressure exceeds 5 bars, a pressure reducer should be tted
upstream of the feed pipe.
Voltage
Frequency
Filtering + heater power
Filtering power
Massage + ltering power
Heater power
Cold and hot water ttings (1)
Drain
Power cable
Equipotent. cable
Operating pressure (2)
Water capacity
Unladen weight (±5 kg)
Load on the oor
SPA dimensions
Packaging dimensions
Packaging weight (approx.)
Technical data
Dati tecnici
Tensione V~
Frequenza Hz
Potenza ltraggio + riscaldatore W
Potenza ltraggio W
Potenza massaggio + ltraggio W
Potenza riscaldatore W
Allaccio acqua fred. e calda (1)
Scarico ø mm
Cavo alimentazione mt
Cavo equipotenziale
Pressione di rete (2) atm
Capacità acqua l
Peso a vuoto (±5 kg) kg
Carico sul pavimento kg/m
2
Dimensioni SPA cm
Dimensioni imballo cm
Peso imballo (circa) kg
ICONIK 01
MINIPISCINA
MINIPOOL
Scheda tecnica di “Pre-Installazione”
“Pre-Installation” technical sheet
Nr.
230
50
3350
350
1500
3000
1/2”
50
2
2÷4
8÷13
490
180
250
200x160xh63
210x170xh90
220
Le gure rappresentano la SPA in versione DESTRA (installazione SINISTRA). La versione SINISTRA (inst. DESTRA è speculare).
The gures shows the SPA in RIGHT side version (LEFT installation). The LEFT side version (RIGHT installation) is mirror-like.
Numero totale jets
Jets total number
8 dorsali - 8 dorsal
4 plantari - 4 plantar
4 laterali - 4 lateral
Posti: 2 distesi
Seats: 2 lied down
Cascata
Waterfall
Tastiera
SPA LOFT 200x160
2 Loft
Ed. 07/2021
630
391
55
490
2000
1600
259 253
1315 428
728 917
728
45
992
PM
RS
Filtro
Filter
Tastiera
Keyboard
PM
Pompa massaggio
Massage pump
RS
Riscaldatore
Heater
Keyboard
18

I dati e le caratteristiche indicate non impegnano la SFA S.p.A., che si riserva il diritto di apportare tutte le modiche ritenute opportune senza obbligo di preavviso o sostituzione
Accertarsi che l’impianto elettrico dello stabile sia conforme alle norme CEI 64.8 e protetto da un
interruttore dierenziale accertandosi che l’impianto di messa a terra sia eciente e conforme alle
disposizioni CEI. Il collegamento elettrico dell’impianto idromassaggio, va eseguito in modo sso
e permanente e deve essere controllato da un interruttore omnipolare con apertura dei contatti di
almeno 3 mm, ed avere un potere di interruzione pari a 16A o 25A (a seconda del tipo di sistema),
posto fuori dalle zone 0,1,2,3 e comunque lontano da possibili erogazioni o spruzzi d’acqua.
Il cavo di alimentazione alla centralina, deve essere del tipo H05 a tre conduttori di sezione non
inferiore a 2,5 mm
2
o 4,0 mm
2
(a seconda del tipo di sistema). Per il passaggio nelle pareti di detto
cavo, usare l’apposito tubo corrugato di tipo PT.
La responsabilità del Costruttore decade nel caso in cui i componenti elettrici dell’apparecchio, ven-
gano manomessi o sostituiti con ricambi non originali e/o non riconosciuti conformi dal Costruttore.
IL COSTRUTTORE NON E’ RESPONSABILE PER I DANNI DOVUTI AD UNA ERRATA O NON CONFORME INSTALLAZIONE.
Make sure the building electrical installation conforms to the EIC 64.8 standard and that it is protected
by a magnetic circuit breaker, ascertaining also that the grounding terminal is ecient and fully compli-
ant with IEC provisions. The electrical connection of the bathtub shall be carried out permanently and
be monitored by a single-pole switch, whose contacts can open 3mm at least and featuring a cut-out
capacity equal to 16A or 25A (based on the system type), located outside areas 0, 1, 2 and 3 and at any
rate, as far as possible from water supply or jets.
The power-cord to the controller must be H05 with a three conductor cross-section is not less than
2,5mm
2
or 4,0 mm
2
(based on the system type). To drive the cord through the walls, use the appropriately
supplied PT corrugated pipe.
This warranty is void if failure has resulted from the electrical components of the appliance being either
tampered with or replaced by second-hand spare parts, and/or spare parts whose conformity is not
acknowledged by the manufacturer.
IN NO EVENT SHALL THE MANUFACTURER BE LIABLE FOR ANY DAMAGES THAT MAY ARISE FROM INAPPROPRIATE AND NON-COMPLIANT INSTALLATION PROCEDURES.
Neither the information nor the characteristics reported are binding for SFA S.p.A. which reserves the right to make any improvements, as deemed necessary, without notice or with no liability to replacement.

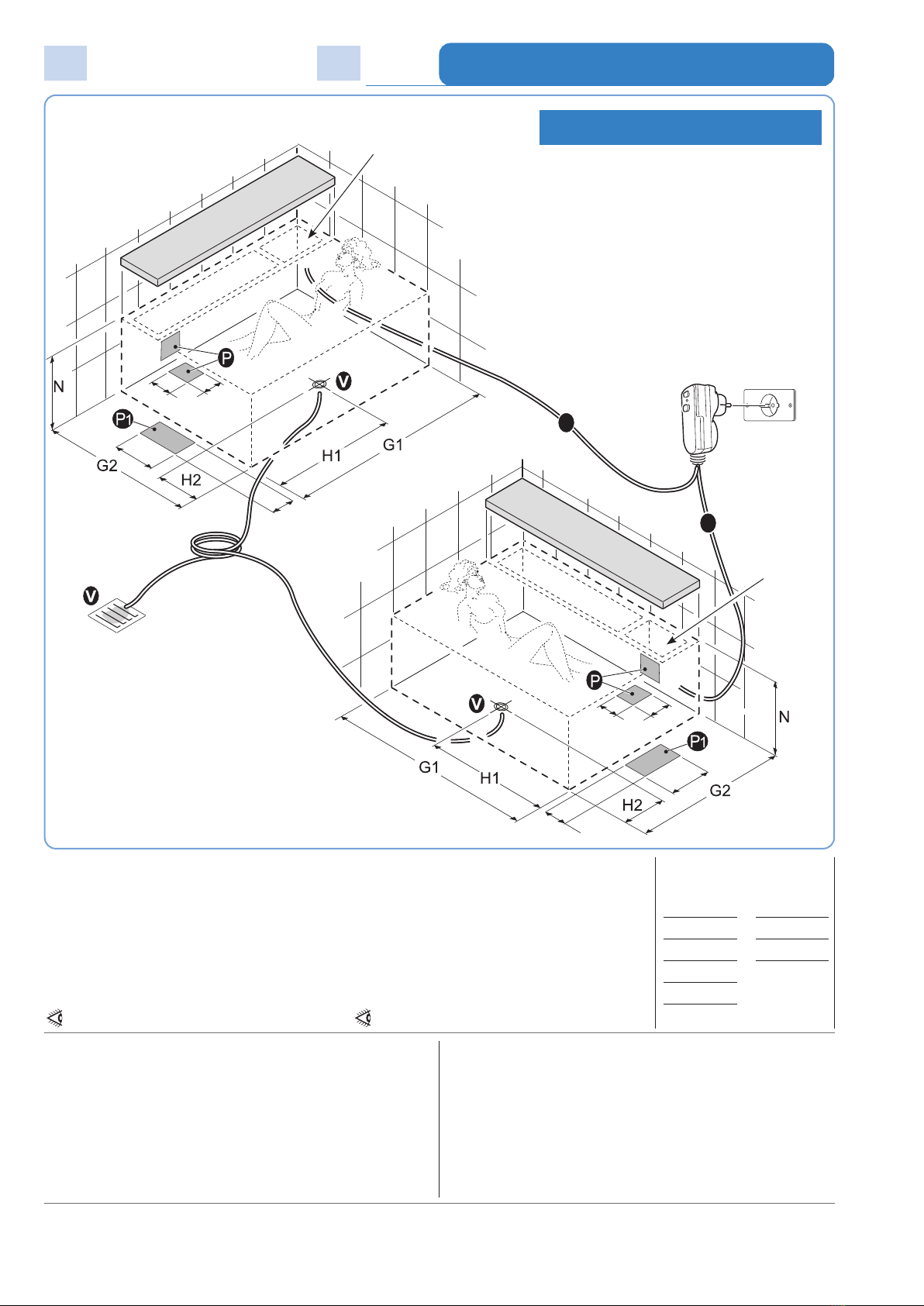

Schema di installazione
Installation plan
A - Allaccio elettrico per idromassaggio IPX5
(scatola con pressacavo PG13,5) Tensione 230V CA (max)
Uscita cavo alimentaz. mt.2 tipo H05-3x2,5 mm2o 3x4,0 mm2
(a seconda del sistema)
B - Uscita cavo equipotenziale - lunghezza 2 mt
C - Attacco acqua calda per rubinetteria 1/2”
F - Attacco acqua fredda per rubinetteria 1/2”
E - Cavo alimentazione elettrica con spina e disgiuntore
V - Scarico acqua
L’installazione deve avvenire a pavimento e pareti nite.
A - Electrical connect. for IPX5 box
(PG13,5 junction box with cable gland) 230 V AC (max.)
Voltage 2 m. power cable output, H05-3x2,5 mm2or 3x4,0 mm2
type (based on the system).
B - Equipotential bonding conductor output - length 2mt
C - Hot water tting for 1/2” tapware
F - Cold water tting for 1/2” tapware
E - Power supply cable with plug and circuit breaker
V - Water drain
Installation should occur once both the oor and walls are completed.
Misure sono in “cm”
Dimensions in “cm”
MINIPISCINA
MINIPOOL
P3
P4
P2
P4
P2
P3
E
E
G1 = 200
G2 = 160
H1 = 120
H2 = 40
N = 63
P2 = 60
P3 = 20
P4xP4 =20x20
Filtro
Filter
Filtro
Filter
230VAC
Testa a “destra”
Testa a “sinistra”
Head on the“Right”
Head on the“Left”
“P” : area indicata per attacchi acqua
calda e fredda per rubinetteria a bordo SPA
(utilizzare SOLO rubinetteria fornita da SFA).
Area suitable for hot and cold water connections on board of
the SPA (ONLY use taps supplied by SFA)P
“E” : Cavo con spina e disgiuntore - Lunghezza 2,5m
Se necessario, allungare il cavo con uno di identiche
caratteristiche.
Power supply cable with socket and circuit breaker.
If necessary, extend the cable with one of identical
characteristics.
“V” : Scarico acqua - soluzioni alternative:
• a pavimento ø40mm
• con tubo in gomma a pozzetto.
Water drain - alternative solutions:
• Floor drain
• Drain with rubber hose - in a cockpit
“P1” : Area indicata per posizionamento rubinetteria a
piantana da predisporre sempre ai piedi
(rubinetteria NON fornita).
Per quote e attacchi fare riferimento alle istruzioni
della rubinetteria.
Area suitable for grounded taps placement
always to be installed at the feet (NOT supplied).
For dimension and attachments refer to the taps instructions
predisposizione unica
single predisposition
SPA LOFT 200x160
