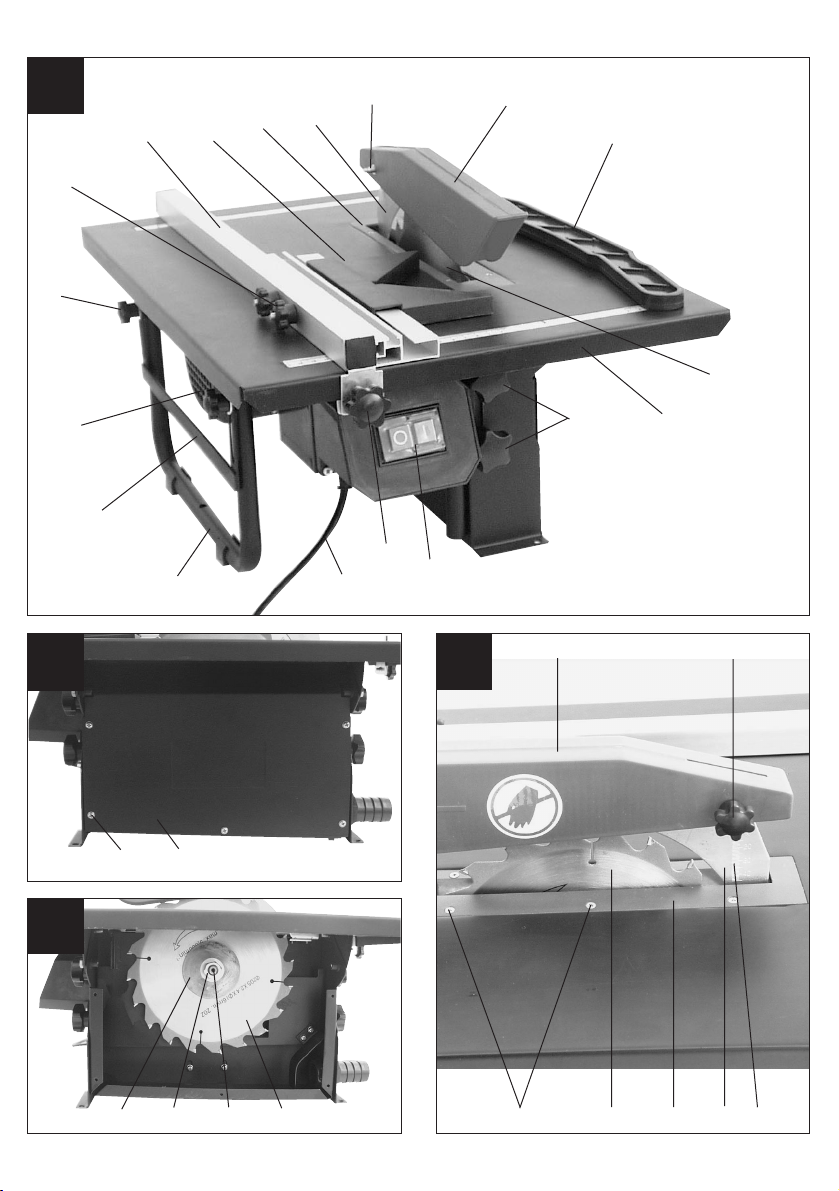

1. Gerätebeschreibung (Abb. 1)
1Sägetisch
2 Sägeblattschutz
3 Schiebestock
4 Sägeblatt
5 Spaltkeil
6 Tischeinlage
7 Parallelanschlag
8 Motor
9 Netzleitung
10 Gestell
11 Ein-, Ausschalter
12 Sterngriffschraube für Parallelanschlag
13 Tischstütze
14 Winkelanschlag
15 Sterngriffschraube für Höhenverstellung
16 Sterngriffschraube für Anschlagschiene
17 Sterngriffschraube für Tischstütze
18 Sterngriffschraube für Sägeblattschutz
2. Lieferumfang
Hartmetallbestücktes Sägeblatt
Parallelanschlag
Winkelanschlag
Schiebestock
Tischkreissäge
3. Bestimmungsgemäße Verwendung
Die Tischkreissäge KCT 205 H dient zum Längs- und
Querschneiden (nur mit Winkelanschlag) von
Hölzern aller Art, entsprechend der Maschinengröße.
Rundhölzer aller Art dürfen nicht geschnitten
werden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden.
Jede weitere darüber hinausgehende Verwendung
ist nicht bestimmungsgemäß. Für daraus hervor-
gehende Schäden oder Verletzungen aller Art haftet
der Benutzer/Bediener und nicht der Hersteller.
Es dürfen nur für die Maschine geeignete Säge-
blätter, die den Kenndaten in dieser Anleitung
entsprechen, verwendet werden. Die Verwendung
von Trennscheiben aller Art ist untersagt.
Bestandteil der bestimmungsgemäßen Verwendung
ist auch die Beachtung der Sicherheitshinweise,
sowie die Montageanleitung und Betriebshinweise in
der Bedienungsanleitung.
Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche
Gefahren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu
beachten.
Veränderungen an der Maschine schließen eine
Haftung des Herstellers und daraus entstehende
Schäden gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können
bestimmte Restrisikofaktoren nicht vollständig
ausgeräumt werden. Bedingt durch Konstruktion und
Aufbau der Maschine können folgende Punkte
auftreten:
Berührung des Sägeblattes im nicht abge-
deckten Sägebereich.
Eingreifen in das laufende Sägeblatt (Schnittver-
letzung).
Rückschlag von Werkstücken und Werkstücktei-
len.
Sägeblattbrüche.
Herausschleudern von fehlerhaften Hartmetall-
teilen des Sägeblattes.
Gehörschäden bei Nichtverwendung des nötigen
Gehörschutzes.
Gesundheitsschädliche Emissionen von Holz-
stäuben bei Verwendung in geschlossenen
Räumen.
4. Wichtige Hinweise
Bitte lesen Sie die Gebrauchsanweisung sorgfältig
durch und beachten Sie deren Hinweise. Machen Sie
sich anhand dieser Gebrauchsanweisung mit dem
Gerät, dem richtigen Gebrauch sowie den Sicher-
heitshinweisen vertraut.
Sicherheitshinweise
Warnung: Wenn Elektrowerkzeuge eingesetzt
werden, müssen die grundlegenden Sicherheits-
vorkehrungen befolgt werden, um die Risiken
von Feuer, elektrischem Schlag und Ver-
letzungen von Personen auszuschließen,
einschließlich der folgenden:
Beachten Sie alle diese Hinweise, bevor und
während Sie mit der Säge arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.
Schützen Sie sich vor elektr. Schlag!
Vermeiden Sie Körperberührungen mit
geerdeten Teilen.
Unbenutzte Geräte sollten an einem trockenen,
verschlossenen Ort und außerhalb der Reich-
weite von Kindern aufbewahrt werden.
Halten Sie die Werkzeuge scharf und sauber,
um besser und sicherer arbeiten zu können.
Kontrolieren Sie regelmäßig das Kabel des
Werkzeugs und lassen Sie es bei Beschädigung
von einem anerkannten Fachmann erneuern.
Kontrolieren Sie Verlängerungskabel regel-
mäßig und ersetzen Sie sie, wenn sie
beschädigt sind.

D
8
Verwenden Sie im Freien nur dafür zugelassene
entsprechend gekennzeichnete Verlängerungs-
kabel.
Achten Sie darauf, was Sie tun. Gehen Sie mit
Vernunft an die Arbeit. Benutzen Sie das Werk-
zeug nicht, wenn Sie müde sind.
Benutzen Sie keine Werkzeuge, bei denen sich
der Schalter nicht ein- und ausschalten läßt.
Warnung! Der Gebrauch anderer Einsatzwerk-
zeuge und anderen Zubehörs kann eine
Verletzungsgefahr für Sie bedeuten.
Ziehen Sie bei jeglichen Einstell- und Wartungs-
arbeiten den Netzstecker.
Geben Sie die Sicherheitshinweise an alle
Personen, die an der Maschine arbeiten, weiter.
Verwenden Sie die Säge nicht zum Brenn-
holzsägen.
Unterlassen Sie das Quersägen von Rund-
hölzern.
Vorsicht! Durch das rotierende Sägeblatt besteht
Verletzungsgefahr für Hände und Finger.
Die Maschine ist mit einem Sicherheitsschalter
(11) gegen Wiedereinschalten nach Spannungs-
abfall ausgerüstet.
Überprüfen Sie vor Inbetriebnahme, ob die
Spannung auf dem Typenschild des Gerätes mit
der Netzspannung übereinstimmt.
Ist ein Verlängerungskabel erforderlich, so
vergewissern Sie sich, daß dessen Querschnitt
für die Stromaufnahme der Säge ausreichend
ist. Mindestquerschnitt 1 mm2
Kabeltrommel nur im abgerollten Zustand ver-
wenden.
Überprüfen Sie die Netzanschlußleitung (9).
Verwenden Sie keine fehlerhaften oder be-
schädigten Anschlußleitungen.
Benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
Setzen Sie die Säge nicht dem Regen aus und
benützen Sie die Maschine nicht in feuchter oder
nasser Umgebung.
Sorgen Sie für gute Beleuchtung.
Sägen Sie nicht in der Nähe von brennbaren
Flüssigkeiten oder Gasen.
Tragen Sie geeignete Arbeitskleidung! Weite
Kleidung oder Schmuck, können vom
rotierenden Sägeblatt erfaßt werden.
Bei Arbeiten im Freien ist rutschfestes
Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
Vermeiden Sie abnormale Körperhaltung
Die Bedienungsperson muß mindestens 18
Jahre alt sein, Auszubildende mind. 16 Jahre,
jedoch nur unter Aufsicht.
Kinder von dem am Netz angeschlossenen
Gerät fernhalten.
Halten Sie den Arbeitsplatz von Holzabfällen
und herumliegenden Teilen frei.
Unordnung im Arbeitsbereich kann Unfälle zur
Folge haben.
Lassen Sie andere Personen, insbesondere
Kinder, nicht das Werkzeug oder das Netzkabel
berühren. Halten Sie sie vom Arbeitsplatz fern.
An der Maschine tätige Personen dürfen nicht
abgelenkt werden.
Beachten Sie die Motor- und Sägeblatt-Dreh-
richtung.
Die Sägeblätter (4) dürfen in keinem Fall nach
dem Ausschalten des Antriebs durch seitliches
Gegendrücken gebremst werden.
Bauen Sie nur gut geschärfte, rißfreie und nicht
verformte Sägeblätter (4) ein.
Verwenden Sie keine Kreissägeblätter (4) aus
hochlegiertem Schnellarbeitsstahl (HSS - Stahl).
Es dürfen nur Werkzeuge auf der Maschine
verwendet werden, die der prEN 847-1:1996
entsprechen.
Fehlerhafte Sägeblätter (4) müssen sofort aus-
getauscht werden.
Benützen Sie keine Sägeblätter, die den in
dieser Gebrauchsanweisung angegebenen
Kenndaten nicht entsprechen.
Sicherheitseinrichtungen (2, 5) an der Maschine
dürfen nicht demontiert oder unbrauchbar
gemacht werden.
Der Spaltkeil (5) ist eine wichtige Schutzein-
richtung, der das Werkstück führt und das
Schließen der Schnittfuge hinter dem Sägeblatt
und das Rückschlagen des Werkstückes
verhindert. Achten Sie auf die Spaltkeilstärke.
Der Spaltkeil darf nicht dünner sein als der
Sägeblattkörper und nicht dicker als dessen
Schnittfugenbreite.
Bei jedem Arbeitsgang muß die Abdeckhaube
(2) auf das Werkstück abgesenkt werden.
Verwenden Sie beim Längsschneiden von
schmalen Werkstücken unbedingt einen
Schiebestock (3) (Breite kleiner als 120 mm).
Schneiden Sie keine Werkstücke, die zu klein
sind, um sie sicher in der Hand zu halten.
Achtung: Einsatzschnitte dürfen mit dieser
Säge nicht durchgeführt werden.
Arbeitsstellung stets seitlich vom Sägeblatt.
Die Maschine nicht soweit belasten, daß sie zum
Stillstand kommt.
Drücken Sie das Werkstück immer fest gegen
die Arbeitsplatte (1).
Achten Sie darauf, daß abgeschnittene Holz-
stücke nicht vom Zahnkranz des Sägeblattes
erfaßt und weggeschleudert werden.
Entfernen Sie nie lose Splitter, Späne oder
eingeklemmte Holzteile bei laufendem Säge-
blatt.
Zum Beheben von Störungen oder zum
Entfernen eingeklemmter Holzstücke die
Maschine ausschalten. - Netzstecker ziehen -
Bei ausgeschlagenem Sägespalt die Tischein-
lage (6) erneuern. - Netzstecker ziehen -
Umrüstungen, sowie Einstell-, Meß- und
Reinigungsarbeiten nur bei abgeschaltetem
Motor durchführen. - Netzstecker ziehen -
Überprüfen Sie vor dem Einschalten, daß die
Schlüssel und Einstellwerkzeuge entfernt sind.
Beim Verlassen des Arbeitsplatzes den Motor
ausschalten und Netzstecker ziehen.

D
9
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossener Reparatur oder
Wartung sofort wieder montiert werden.
Die Sicherheits-, Arbeits-, und Wartungshin-
weise des Herstellers, sowie die in den
Technischen Daten angegebenen Ab-
messungen, müssen eingehalten werden.
Die einschlägigen Unfallverhütungsvorschriften
und die sonstigen, allgemein anerkannten
sicherheitstechnischen Regeln müssen beachtet
werden.
Merkhefte der Berufsgenossenschaft beachten
(VBG 7j).
Schließen Sie bei jeder Tätigkeit die Staubab-
saug-Einrichtung an.
Säge nur mit einer geeigneten Absauganlage
oder einem handelsüblichen Industriestaub-
sauger betreiben.
Die Tischkreissäge muß an einer 230 V
Schukosteckdose, mit einer Mindestabsicherung
von 10 A, angeschlossen werden.
Verwenden Sie keine leistungsschwachen
Maschinen für schwere Arbeiten.
Verlängerungskabel im Freien: Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete
Verlängerungskabel.
Verwenden Sie das Kabel nicht für Zwecke, für
die es nicht bestimmt ist!
Sorgen Sie für sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
Überprüfen Sie das Werkzeug auf eventuelle
Beschädigungen!
Vor weiterem Gebrauch des Werkzeugs müssen
Schutzvorrichtungen oder leicht beschädigte
Teile sorgfältig auf ihre einwandfreie und
bestimmungsgemäße Funktion untersucht
werden.
Überprüfen Sie, ob die beweglichen Teile
einwandfrei funktionieren und nicht klemmen
oder ob Teile beschädigt sind. Sämtliche Teile
müssen richtig montiert sein und alle
Bedingungen erfüllen, um den einwandfreien
Betrieb des Werkzeugs sicherstellen.
Beschädigte Schutzvorrichtungen und Teile
müssen sachgemäß durch eine anerkannte
Fachwerkstatt repariert oder ausgewechselt
werden, soweit nichts anderes in der
Gebrauchsanweisung angegeben ist.
Lassen Sie beschädigte Schalter durch eine
Kundendienstwerkstatt auswechseln.
Dieses Werkzeug entspricht den einschlägigen
Sicherheitsbestimmungen. Reparaturen dürfen
nur durch eine Elektrofachkraft ausgeführt
werden, indem Originalersatzteile verwendet
werden; andernfalls können Unfälle für Benutzer
entstehen.
Achtung Verletzungsgefahr!
Nicht in das laufende
Sägeblatt greifen.
Augenschutz tragen
Gehörschutz tragen
Staubschutz tragen
Geräuschemissionswerte
Das Geräusch dieser Säge wird nach DIN EN
ISO 3744; 11/95, E DIN EN 31201; 6/93,
ISO 7960 Anhang A; 2/95 gemessen.
Das Gerät am Arbeitsplatz kann 85 db (A)
überschreiten. In diesem Fall sind Schall-
schutzmaßnahmen für den Benutzer
erforderlich. (Gehörschutz tragen!)
Betrieb Leerlauf
Schalldruckpegel LPA 105,0 dB(A) 85,0dB(A)
Schalleistungspegel LWA 114,6 dB(A) 94,6dB(A)
„Die angegebenen Werte sind Emissionswerte und
müssen damit nicht zugleich auch sichere Arbeits-
platzwerte darstellen. Obwohl es eine Korrelation
zwischen Emissions- und Immissionspegeln gibt,
kann daraus nicht zuverlässig abgeleitet werden, ob
zusätzliche Vorsichtsmaßnahmen notwendig sind
oder nicht. Faktoren, welche den derzeitigen am
Arbeitsplatz vorhandenen Immissionspegel beein-
flussen können, beinhalten die Dauer der Ein-
wirkungen, die Eigenart des Arbeitsraumes, andere
Geräuschquellen usw., z.B. die Anzahl der
Maschinen und anderen benachbarten Vorgängen.
Die zuverlässigen Arbeitsplatzwerte können ebenso
von Land zu Land variieren. Diese Information soll
jedoch den Anwender befähigen, eine bessere
Abschätzung von Gefährdung und Risiko
vorzunehmen.”

D
10
5. Technische Daten
Asynchronmotor 230V 50Hz
Leistung 720 Watt S2 30 min
Leerlaufdrehzahl n02950 min-1
Hartmetallsägeblatt 205 x 16 x 2,4 mm
Anzahl der Zähne 20
Tischgröße 513 x 400 mm
Schnitthöhe max. 43 mm
Höhenverstellung stufenlos 0 - 43 mm
Absauganschluß Ø 35 mm
Größe kompl. 513 x 400 x 300 mm
Gewicht: 14 kg
Einschaltdauer:
Die Einschaltdauer S2 30 min (Kurzzeitbetrieb) sagt
aus, dass der Motor mit der Nennleistung (720 W)
nur für die auf dem Datenschild angegebene Zeit (30
min) dauernd belastet werden darf.
Andernfalls würde er sich unzulässig erwärmen.
Während der Pause kühlt sich der Motor wieder auf
seine Ausgangstemperatur ab
6. Vor Inbetriebnahme
Die Maschine muß standsicher aufgestellt
werden, d.h. auf einer Werkbank, oder festem
Untergestell festgeschraubt werden.
Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
Das Sägeblatt muß frei laufen können.
Bei bereits bearbeitetem Holz auf Fremdkörper
wie z.B. Nägel oder Schrauben usw. achten.
Bevor Sie den Ein- / Ausschalter betätigen,
vergewissern Sie sich, ob das Sägeblatt richtig
montiert ist und bewegliche Teile leichtgängig
sind.
Überzeugen Sie sich vor dem Anschließen der
Maschine, daß die Daten auf dem Typenschild
mit den Netzdaten übereinstimmen.
7. Montage
Achtung! Vor allen Wartungs- und Umrüst-
arbeiten an der Kreissäge ist der Netzstecker zu
ziehen.
7.1 Montage des Sägeblattes (Abb. 2/3)
Achtung! Netzstecker ziehen
Sägetisch (1) in die oberste Position bringen.
(siehe 8.3)
Die Spankastenabdeckung (19) durch
lösen der fünf Befestigungsschrauben (20)
entfernen.
Mutter (17) lösen, indem man einen Schlüssel
(SW 19) an der Mutter (21) ansetzt und mit
einen weiteren Gabelschlüssel (SW 8) an der
Motorwelle (a), um gegenzuhalten, ansetzt.
Achtung! Mutter (21) in Rotationsrichtung des
Sägeblattes (4) drehen.
Äußeren Flansch (22) abnehmen und altes
Sägeblatt (4) schräg nach unten vom inneren
Flansch abziehen.
Aufnahmeflansche reinigen.
Die Montage des neuen Sägeblattes erfolgt in
umgekehrter Reihenfolge.
Achtung! Laufrichtung beachten (siehe Pfeil
auf dem Sägeblatt).

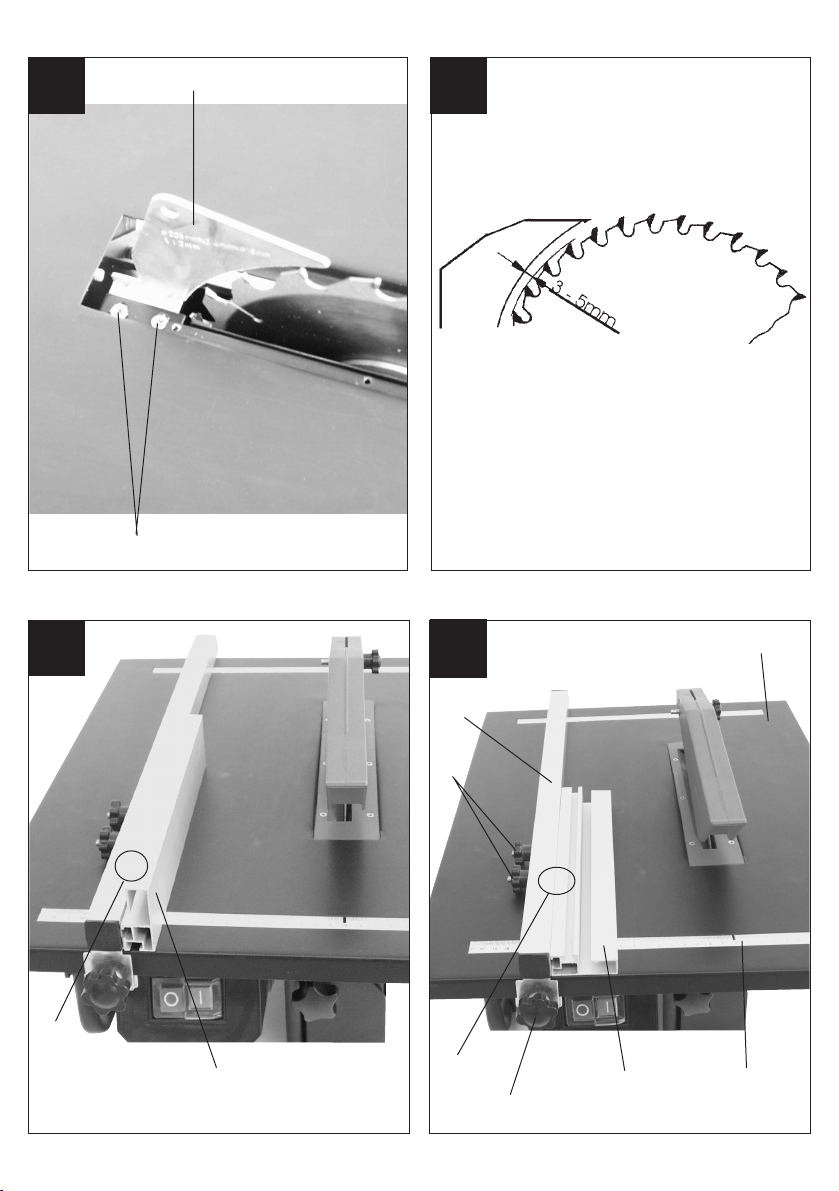

7.2 Einstellung des Spaltkeils (Abb. 4-6)
Sägeblattschutz (2) abnehmen (siehe 7.3)
Tischeinlage (6) entfernen (siehe 7.4)
Die beiden Schrauben (24) lockern.
Den Spaltkeil (5) so einstellen, daß der Abstand
zwischen Sägeblatt (4) und Spaltkeil (5)
3 - 5 mm beträgt. (siehe Abb. 6)
Der Spaltkeil (5) muß in Längsrichtung in einer
Linie mit dem Sägeblatt (4) sein.
Die beiden Schrauben (24) wieder festziehen.
Die Einstellung des Spaltkeils muß nach jedem
Sägeblattwechsel überprüft werden.
7.3 Montage des Sägeblattschutzes (Abb. 4)
Sägeblattschutz (2) auf den Spaltkeil (5) auf-
setzen und ausrichten.
Rändelschraube (18) durch das Loch im
Sägeblattschutz (2) und im Spaltkeil (5) stecken
und mit der Mutter sichern.
Die Demontage erfolgt in umgekehrter
Reihenfolge.
7.4 Austausch der Tischeinlage (Abb. 4)
Achtung: Netzstecker ziehen!
Die sechs Schrauben (23) entfernen.
Sägeblattschutz (2) abnehmen (siehe 7.3)
Die verschlissene Tischeinlage (6) nach oben
herausnehmen.
Die Montage der neuen Tischeinlage erfolgt
in umgekehrter Reihenfolge.
