KitchenAid Instant-Hot KHWG260 Guide

INSTANT-HOT®WATER DISPENSER
INSTALLATION & USER INSTRUCTIONS
INSTANT-HOT®DISTRIBUTEUR D’EAU
CHAUDE—INSTRUCTIONS D’INSTALLATION
ET D’UTILISATION
W10121528A
KHWC260
KHWL260
KHWG260

2
TABLE OF CONTENTS
HOT WATER DISPENSER SAFETY ..............................................2
INSTALLATION REQUIREMENTS ................................................3
Tools and Parts ............................................................................3
Location Requirements................................................................3
Electrical Requirements ...............................................................4
Water Supply Requirements........................................................5
INSTALLATION INSTRUCTIONS ..................................................5
Inspect Shipment .........................................................................5
Install the Faucet..........................................................................5
Install the Tank .............................................................................6
Complete Installation ...................................................................7
HOT WATER DISPENSER USE.....................................................8
Flush Hot Water Dispenser Tank Before Use..............................8
Set the Temperature.....................................................................8
Dispense Hot Water .....................................................................8
HOT WATER DISPENSER CARE ..................................................9
Prepare Hot Water Dispenser for Nonuse ...................................9
TROUBLESHOOTING ..................................................................10
ASSISTANCE OR SERVICE.........................................................11
In the U.S.A. ...............................................................................11
In Canada ...................................................................................11
WARRANTY ..................................................................................12
TABLE DES MATIÈRES
SÉCURITÉ DU DISTRIBUTEUR D’EAU CHAUDE.....................13
EXIGENCES D’INSTALLATION...................................................13
Outillage et pièces......................................................................14
Exigences d’emplacement.........................................................14
Spécifications électriques..........................................................15
Spécifications de l’alimentation en eau .....................................16
INSTRUCTIONS D’INSTALLATION ............................................16
Inspection de l’appareil livré ......................................................16
Installation du robinet.................................................................16
Installation du réservoir ..............................................................17
Achever l’installation ..................................................................18
UTILISATION DU DISTRIBUTEUR D’EAU CHAUDE ................19
Vidange du réservoir du distributeur d’eau
chaude avant usage...................................................................19
Réglage de la température.........................................................19
Distribution d’eau chaude ..........................................................19
ENTRETIEN DU DISTRIBUTEUR D’EAU CHAUDE...................20
Préparation du distributeur d'eau chaude
en vue d’une période de non-utilisation ....................................20
DÉPANNAGE.................................................................................21
ASSISTANCE OU SERVICE.........................................................22
Aux États-Unis............................................................................22
Au Canada..................................................................................22
GARANTIE.....................................................................................23
HOT WATER DISPENSER SAFETY
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electrical shock or injury when using your hot water dispenser, follow these basic precautions:
SAVE THESE INSTRUCTIONS
Disconnect power before servicing.
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.

3
INSTALLATION REQUIREMENTS
These instructions are intended as a general guide only for use by
qualified persons and do not supersede any national or local
codes in any way. Compliance with all local, state, or national
codes pertaining to this type of equipment should be determined
prior to installation.
Read this entire instruction manual, as well as the instructions
supplied in separate equipment, before starting the installation.
This hot water dispenser is not a water purifier. Some installations
may require a water filtering system to improve the quality of the
water.
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools Needed
Parts Needed
Parts Supplied
Remove parts from packages. Check that all parts were included.
Location Requirements
Faucet for the hot water dispenser requires a 1³⁄₈" (3.5 cm)
diameter opening in the sink or countertop. Faucet can be
installed in the existing opening for a sink spray hose. If the
faucet is not to be installed in the sink spray hose opening or
another existing opening, it is recommended that a qualified
installer be contacted to drill the hole through your sink or
countertop. Thickness of the sink or countertop must not exceed
1³⁄₄" (4.4 cm).
Cold water supply connection must be available. See “Water
Supply Requirements.”
Grounded 3 prong outlet is required. See “Electrical
Requirements.” The outlet should be located within 42"
(106.7 cm) of the hot water dispenser tank.
Plumbing connections must comply with all sanitary and
plumbing codes.
Water connections use easy-connect fittings which do not
require sealing compounds.
■Adjustable wrench with
minimum opening of 1¹⁄₂"
(3.8 cm)
■Phillips screwdriver
■Tape measure
■Pencil
■Pliers
■Tube cutter
■¹⁄₄" or 7 mm open-end
wrench
■Bucket or pan
■Screws or anchors for attaching the mounting bracket to
the wall
■¹⁄₄" (6.4 mm) O.D. copper or plastic tube
■Saddle valve kit or other plumbing parts needed to connect
¹⁄₄" (6.4 mm) tube from the faucet easy-connect fitting to
the water supply line. If a saddle valve is used, do not use a
piercing type or ³⁄₁₆" (4.8 mm) saddle valve, which reduces
water flow and clogs more easily.
NOTE: Saddle valve kit or other plumbing parts used must
meet all local plumbing codes and ordinaces.
■Faucet assembly
■Water tank
■Tank mounting bracket
■Hose clamp

4
Dimensions and Cabinet Requirements
NOTES:
■1³⁄₈" (3.5 cm) diameter opening is required in the sink or
countertop.
■Thickness of the sink or countertop must not exceed 1³⁄₄"
(4.4 cm).
Electrical Requirements
A 120-volt, 60 Hz, AC-only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only the hot water dispenser be provided. Use an
outlet that cannot be turned on/off with a switch.
Recommended Grounding Method
This hot water dispenser must be grounded. This hot water
dispenser is equipped with a power supply cord having a 3 prong
grounding plug. To minimize possible shock hazard, the cord
must be plugged into a mating, grounded 3 prong outlet,
grounded in accordance with all local codes and ordinances. If a
mating outlet is not available, it is the customer's responsibility to
have a properly grounded 3 prong outlet installed by a qualified
electrical installer.
It is the customer's responsibility:
■To contact a qualified electrical installer.
■To assure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA 70 -
latest edition, and all local codes and ordinances.
Copies of the standards listed may be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269

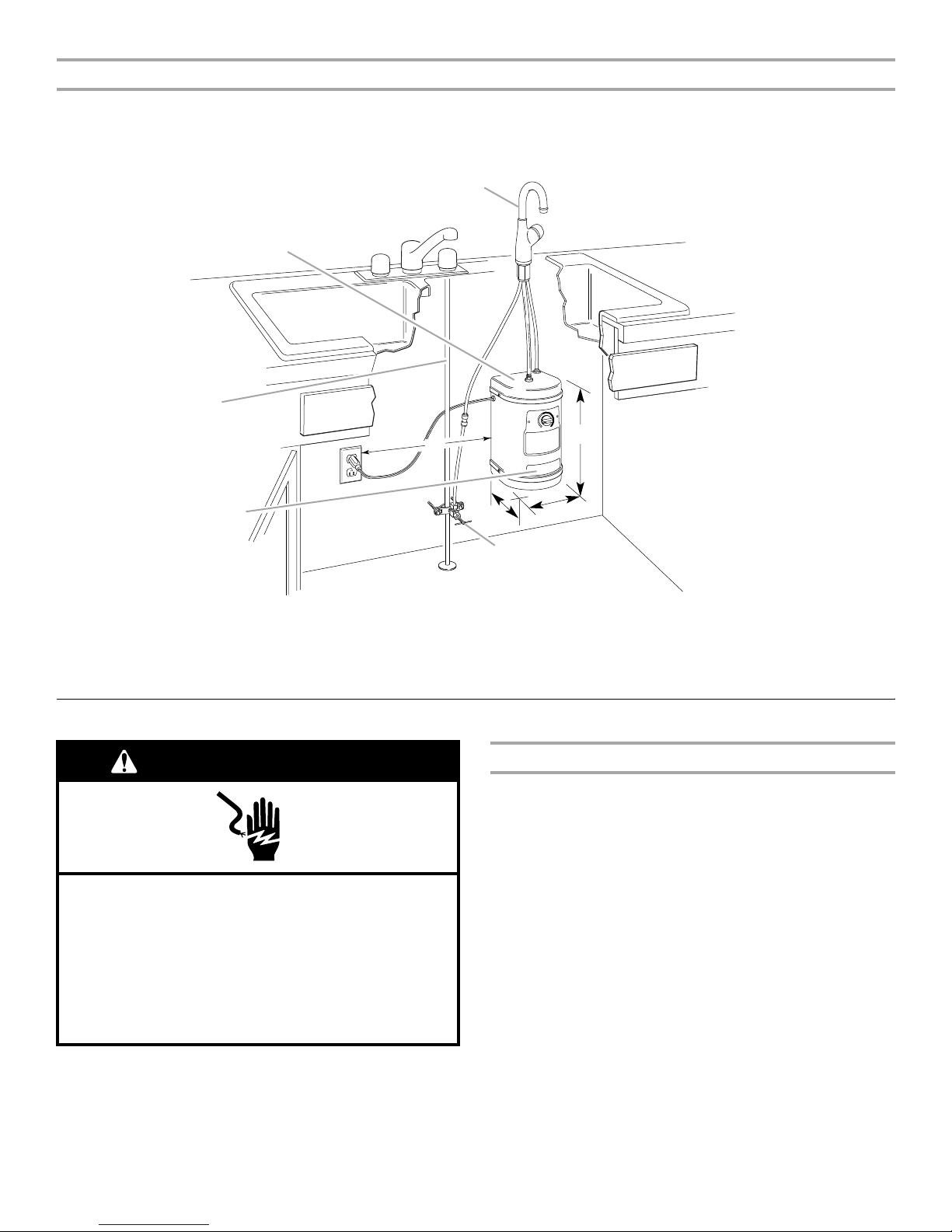

A. Tank—mounted vertically
B. Model series KHWG260 faucet
C. 11
¹⁄₄ " (28.5 cm)
D. 7
⁹⁄₁₆ " (19.2 cm)
E. Saddle valve or hard-plumbed
connection to water supply line
F. 7
⁷⁄₈ " (20 cm)
G. Model/serial number label
H. 42" (106.7 cm) maximum from 3 prong outlet
to water dispenser tank
I. Cold water supply line
D
F
C
E
G
B
A
I
H
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

5
Water Supply Requirements
If local codes permit, the hot water dispenser faucet tube should
be connected to ¹⁄₄" (6.4 mm) tube (not provided), which is
connected to the cold water supply line using a saddle valve (not
provided) or another means to connect the ¹⁄₄" (6.4 mm) tube to
the cold water supply line. If a saddle valve is used, do not use a
piercing type or ³⁄₁₆" (4.8 mm) saddle valve, which reduces water
flow and clogs more easily.
IMPORTANT:
■If local codes do not permit the use of saddle valves, special
feed valves can be obtained from your local plumbing supply
distributor.
■Connection to the hot water line is not recommended. Energy
will be wasted in heating the water twice and may produce an
undesirable taste.
■A water filter is recommended if your water supply contains
sand, grit or other particles, or has a known taste or odor
issue. If a water filter system is used, the water pressure to
the hot water dispenser system from the filter needs to be a
minimum of 20 psi (138 kPa) for proper operation.
■If the water pressure to the hot water dispenser system is less
than 20 psi (138 kPa), performance may be affected.
INSTALLATION INSTRUCTIONS
Inspect Shipment
■This hot water dispenser is shipped in one package.
■Upon receipt of the hot water dispenser, inspect it for
possible shipping damage. Examine the hot water dispenser
inside the carton if the carton is damaged.
■If damage is found, it should be noted on the carrier’s freight
bill. Damage claims should be filed with the carrier
immediately. Claims of shortages should be filed with the
seller within 5 days.
NOTE: If any damages are discovered and reported to the carrier,
do not install the hot water dispenser, because your claim may be
denied.
Install the Faucet
NOTE: The hot water dispenser is not a water purifier. Some
installations may require a water filtering system to improve the
quality of the water.
1. Determine the final location of the hot water dispenser faucet.
Check below the sink to verify that reinforcing ribs, support
brackets or cabinet construction will not interfere with the hot
water dispenser faucet.
2. To prepare the sink or countertop for installation, perform one
of the following:
■Remove the plug from the sink.
■Use an existing opening in the sink or countertop.
■Cut a hole in the sink or countertop.
NOTE: It is recommended that only a licensed plumber or
professional installer should cut a hole in the sink or
countertop.
3. Straighten tube so that it will go through the hole in the sink
or countertop.
4. Remove the nut, metal washer and rubber washer from the
faucet.
NOTE: Do not remove the rubber O-ring in the bottom of the
faucet base.
5. Feed tube through the hole in the sink or countertop. Hold the
faucet in place while installing the rubber washer, metal
washer and nut on the faucet from underneath the sink.
Tighten the nut securely.

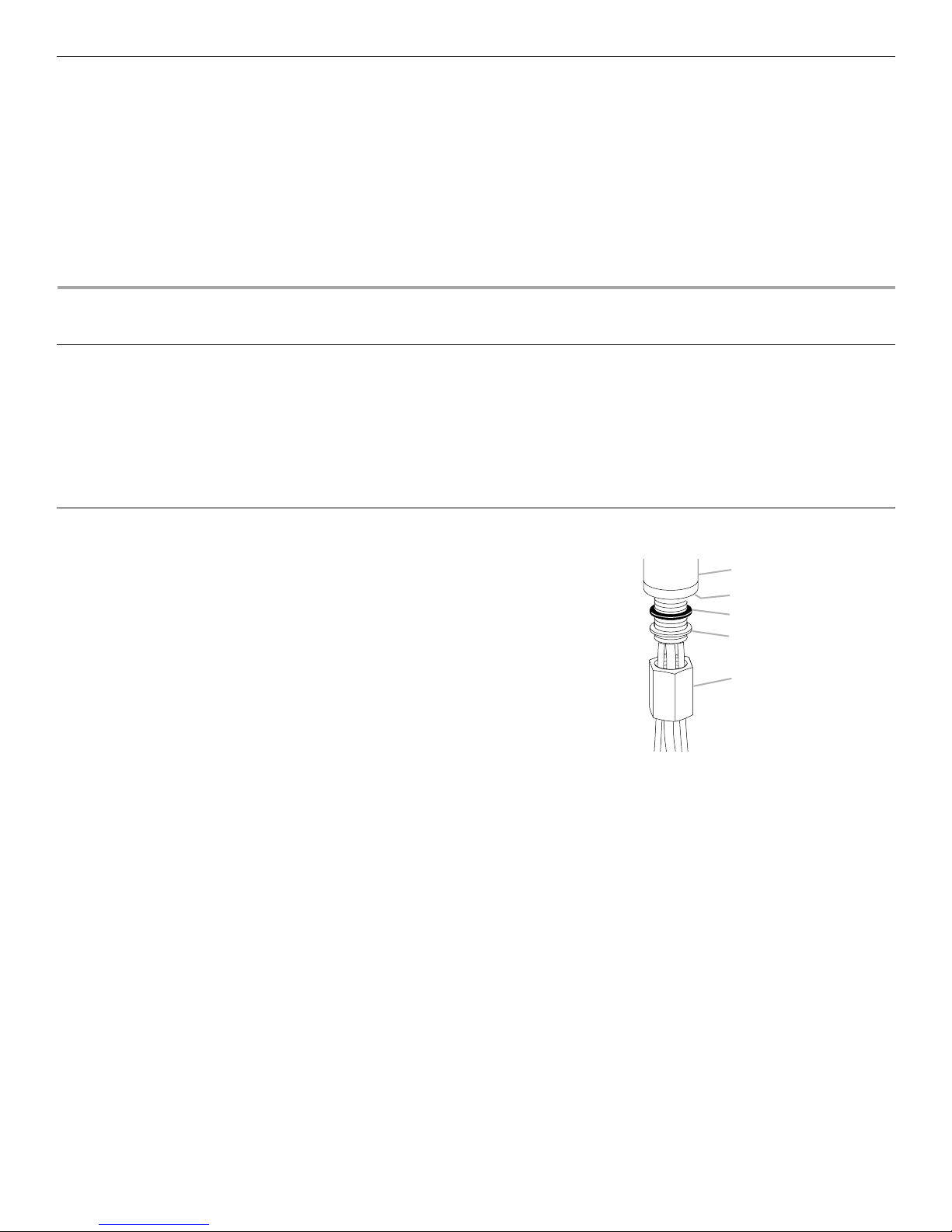

A. Faucet base
B. Rubber O-ring
C. Rubber washer
D. Metal washer
E. Nut
A
B
C
D
E

6

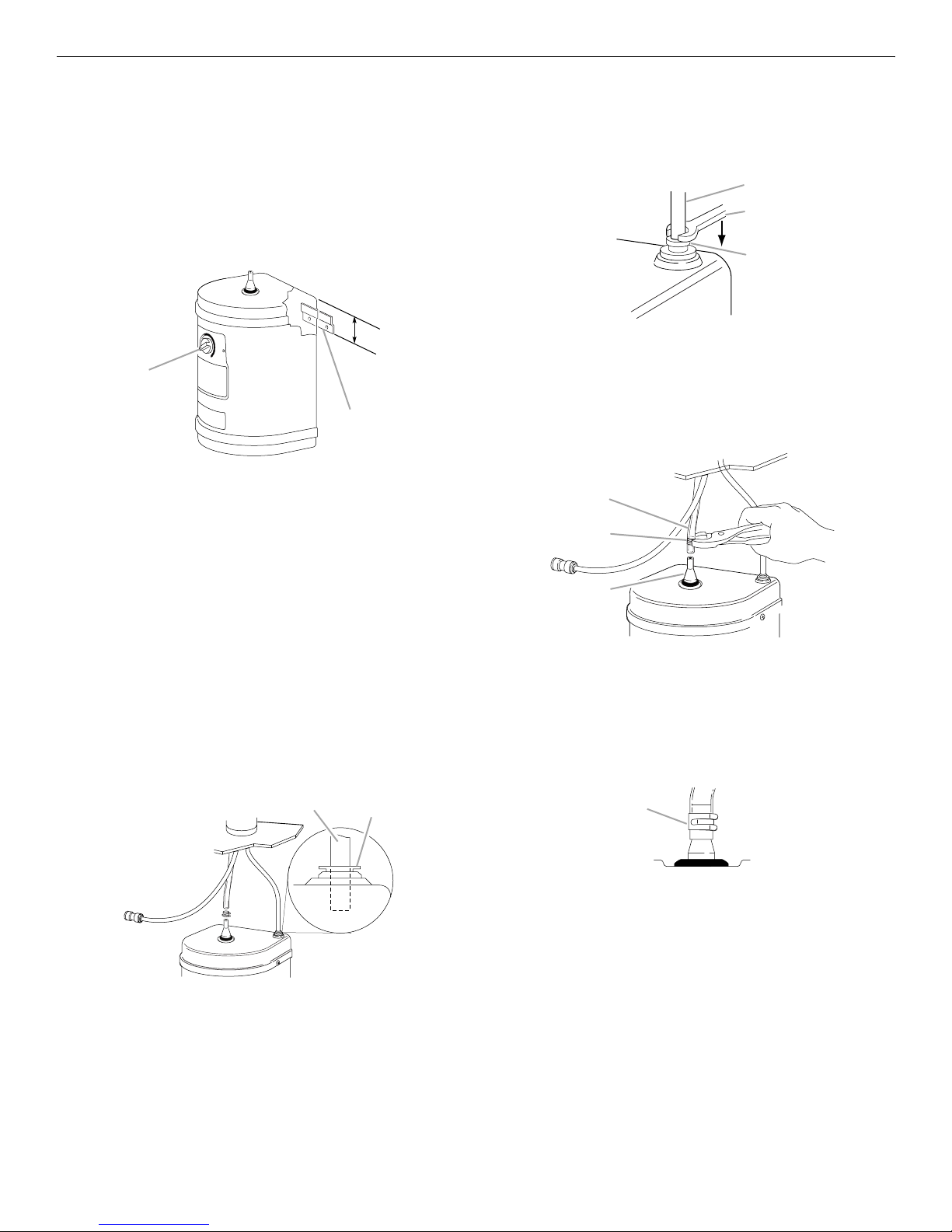

Install the Tank
1. Position the tank vertically beneath the faucet so that the
longer ¹⁄₄" (6.4 mm) tube from the faucet reaches the easy-
connect fitting on the top of the tank.
IMPORTANT: The tank must be positioned so that the tube
from the faucet does not kink.
2. On the wall, mark the location of the top of the tank. Set the
tank aside.
3. Mark a second line 2¹⁄₄" (5.7 cm) below the first line.
4. Align the bottom of the mounting bracket with the lower line.
5. Use 2 screws (and wall anchors if needed) (not provided) to
fasten the mounting bracket to the wall.
6. Hang the tank on the bracket.
IMPORTANT:
■Do not plug the power supply cord into the 3 prong outlet
at this time.
■Do not stretch, twist or tightly bend the tube.
■Do not use any sealing compounds.
7. Connect the longest ¹⁄₄" (6.4 mm) faucet tube to the rear
easy-connect fitting on top of the tank.
8. Push the tube straight into the fitting as far as it will go. Pull
on the tube to verify that it is secure and properly installed.
Easy-Connect Fitting
NOTE: To remove the tube from the easy-connect fitting, push
down on the collet. Pull tube out of easy-connect fitting. It is
easier to push the collet down with a ¹⁄₄" or 7 mm open-end
wrench.
9. Using pliers, spread open the hose clamp (provided) and
slide the clamp about 2" (5.1 cm) onto the largest diameter
faucet tube.
10. Push the tube down onto the tank outlet tube as far as it will
go.
11. Using pliers, position the hose clamp so that it is close to the
end of the tube.
A. 2 ¹⁄₄ " (5.7 cm)
B. Mounting bracket
C. Off position on the temperature control
A. Faucet tube
B. Collet
A
B
C
AB
A. Faucet tube
B.
¹⁄₄ " or 7 mm open-end wrench
C. Collet
A. Largest diameter tube
B. Hose clamp
C. Tank outlet tube
A. Hose clamp
A
B
C
A
B
C
A

7
12. Install the saddle valve kit or other plumbing parts as needed
to connect the ¹⁄₄" (6.4 mm) tube from the faucet easy-
connect fitting to the cold water supply line.
13. Flush the line into a bucket or pan to remove any debris that
may have been trapped in the supply line during plumbing
connection.
14. Check that the water flows freely and that there are no leaks.

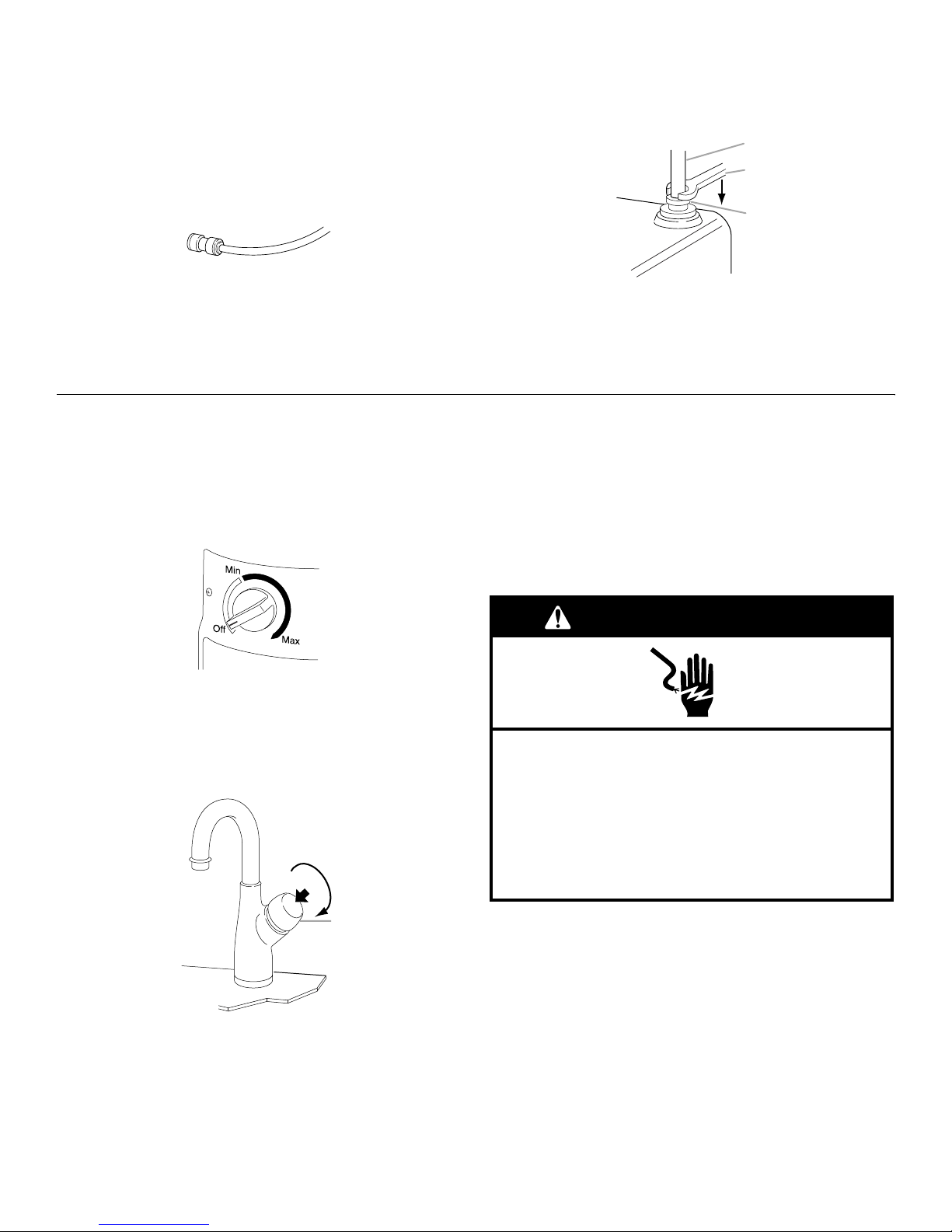

15. Connect the ¹⁄₄" (6.4 mm) water supply line tube to the faucet
tube with the factory-assembled easy-connect fitting. Push
the water supply line tube straight into the fitting as far as it
will go. Pull on the tube to verify that it is secure and properly
installed.
Factory Assembled Easy-Connect Fitting
IMPORTANT: For proper operation, do not remove the factory-
assembled easy-connect fitting from the tube.
NOTE: To remove the tube from the easy-connect fitting, push
down on the collet. Pull tube out of easy-connect fitting. It is
easier to push the collet down with a ¹⁄₄" or 7 mm open-end
wrench.
16. Open the water line to the faucet.
17. Check for leaks.
Complete Installation
IMPORTANT: The hot water dispenser can be damaged if the
following steps are not followed.
NOTE: Do not connect the hot water dispenser to the power
supply at this time.

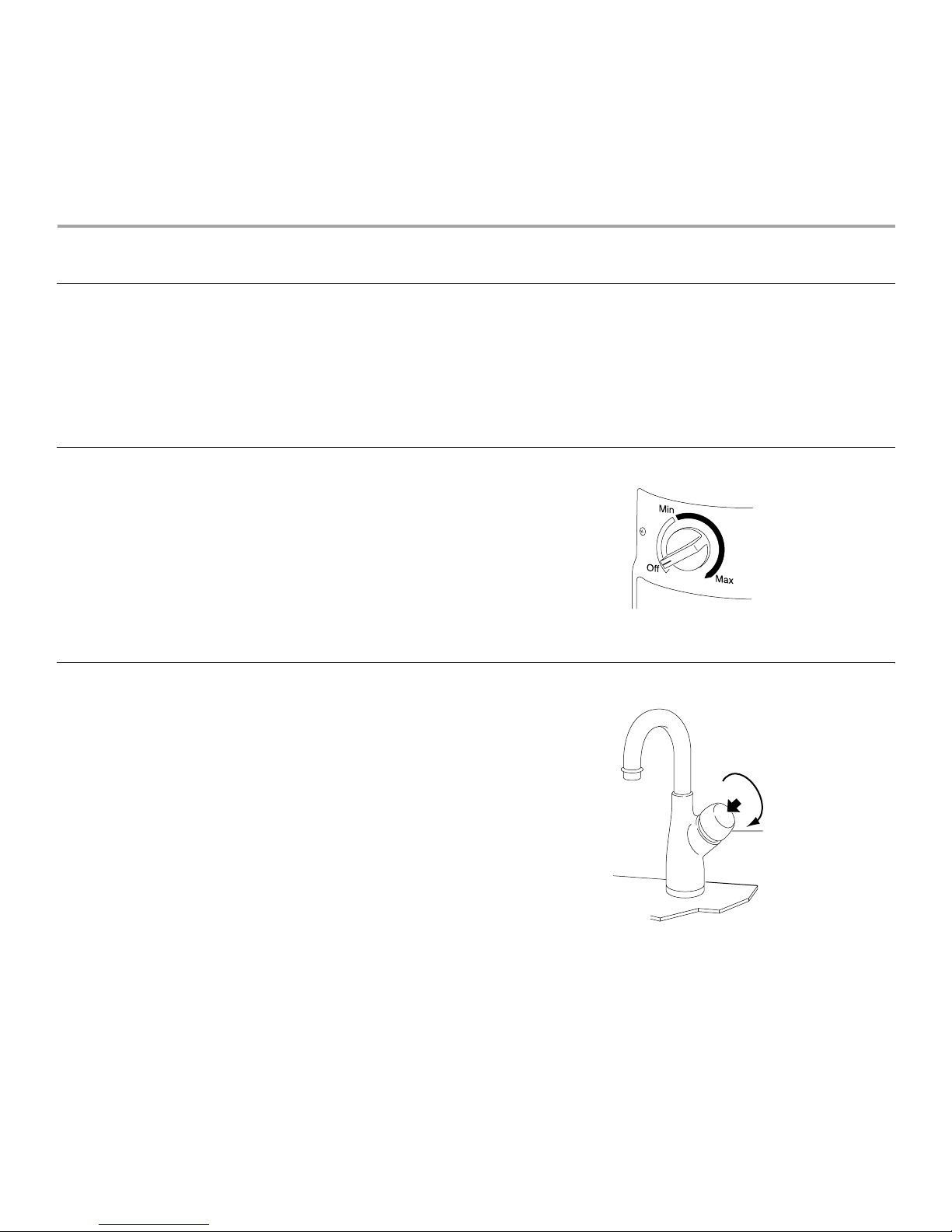

1. Turn the Temperature Control counterclockwise to the Off
position.
2. Push down and turn the faucet cap clockwise to open the
faucet. Hold the cap in this position until water flows from the
faucet (approximately 1 to 1¹⁄₂ minutes). Water flowing from
the faucet signals that the hot water dispenser tank is filled.
3. Release faucet cap.
4. Check for leaks.
NOTE: Make sure the Temperature Control is in the Off position
before connecting the hot water dispenser to the power supply. If
the tank is empty and the Temperature Control is in the On
position when the power is connected, the hot water dispenser
will overheat, and permanently damage the hot water dispenser.
5. Plug power supply cord into a grounded 3 prong outlet.
6. Turn the Temperature Control clockwise to the highest
position. Water in the hot water dispenser tank will reach
maximum temperature in approximately 15 minutes.
A. Faucet tube
B.
¹⁄₄ " or 7 mm open-end wrench
C. Collet
A
B
C
A. Faucet cap—Model series KHWG260
A
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

8
NOTES:
■You may hear gurgling noises coming from the tank while the
water is heating. This is normal.
■A small amount of hot water may flow from the faucet while
the water is heating. This is normal for the first time heating of
the dispenser.
■The Temperature Control does not control the water delivery.
Push down and turn the faucet cap clockwise to control the
water delivery.
■The Temperature Control regulates the water heating
temperature. Rotate the Temperature Control clockwise to
raise the water temperature, or counterclockwise to lower the
water temperature.
■Turn the Temperature Control to a lower setting if vapor is
appearing near the faucet or if you hear the sound of water
boiling.
HOT WATER DISPENSER USE
Flush Hot Water Dispenser Tank Before Use
NOTE: Before using the hot water from the hot water dispenser
for the first time, allow the hot water dispenser to heat the water
for approximately 15 minutes.
1. Push down and turn the faucet cap clockwise to open the
faucet.
2. Allow the water to run for approximately 1 minute to flush hot
water dispenser tank.
3. Release the faucet cap and allow the water to reheat for
approximately 15 minutes before using.
4. Check that all installation steps are complete.
5. Check for leaks.
Set the Temperature
The water temperature is thermostatically controlled using the
Temperature Control. The Temperature Control can be set to a
maximum temperature of 190ºF (88ºC) (approximate).
1. To raise the water temperature, turn the Temperature Control
clockwise.
2. To lower the water temperature, turn the Temperature Control
counterclockwise.
NOTE: The Max setting is recommended for best performance.
Turn the Temperature Control to a lower setting if vapor appears
near the faucet or if you hear the sound of water boiling.
Dispense Hot Water
1. Push down and turn the faucet cap clockwise to open the
faucet.
2. Release faucet cap after dispensing the desired amount of
hot water.
NOTES:
■A short delay between the time the faucet cap is turned and
the hot water is dispensed is normal.
■Water flow from the faucet varies, depending on how far the
faucet cap is turned.
A. Faucet cap—Model series KHWG260
A

9
HOT WATER DISPENSER CARE
NOTE: It is not necessary to turn off the hot water dispenser each night to conserve energy. The hot water dispenser uses
approximately 10 to 19 kilowatt-hours of energy per month when heating 7 to 8 cups of water per day.

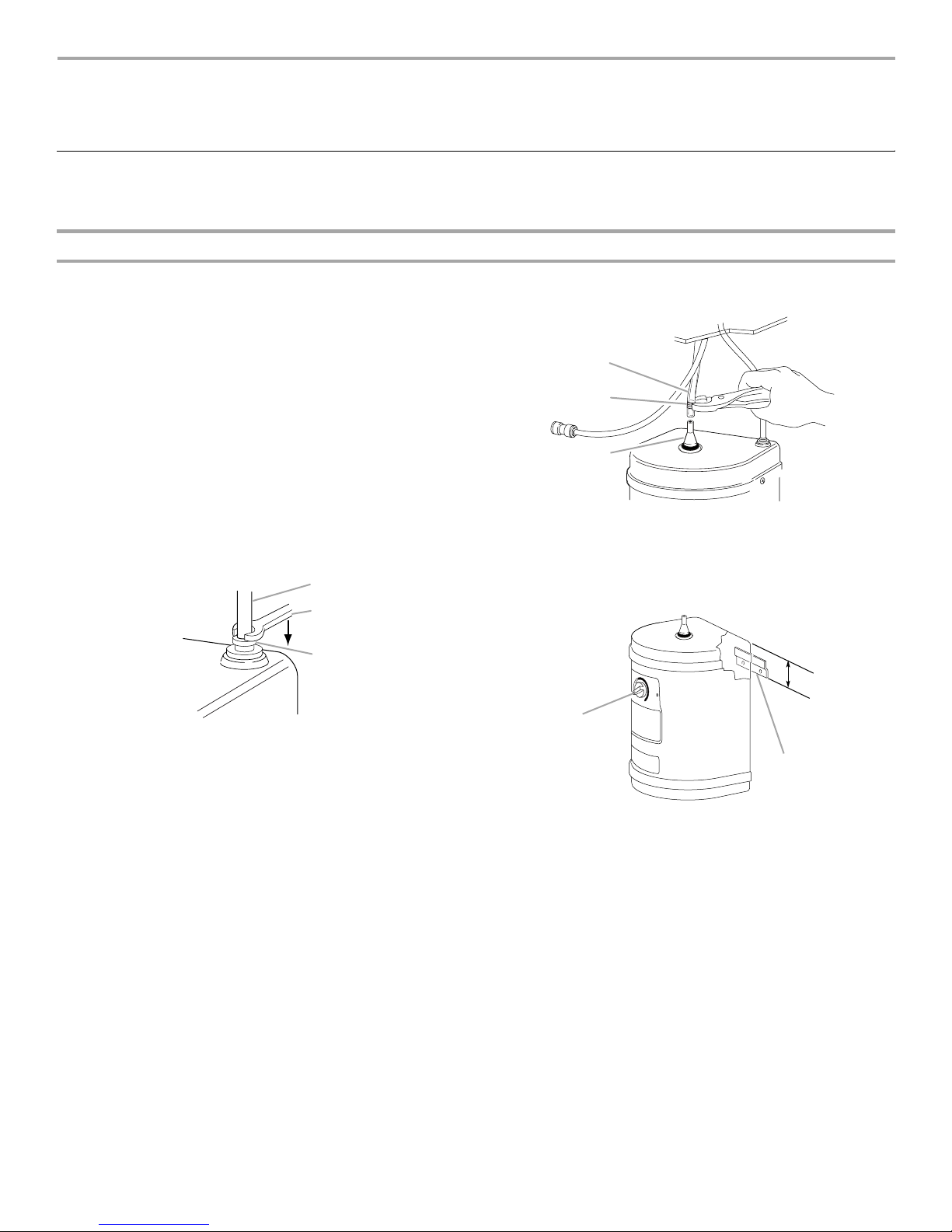

Prepare Hot Water Dispenser for Nonuse
If the hot water dispenser will not be used for 2 to 30 days, set the Temperature Control to the Off position to conserve energy.
Winterizing and Seasonal Storage
Cold Weather Care
1. Turn the Temperature Control to the Off position.
2. Unplug the hot water dispenser power supply cord.
3. Push down and turn the faucet cap clockwise to open the
faucet.
4. Allow the water to run until the water turns cold.
5. Release faucet cap.
6. Close water supply valve.
7. Place a tray under the tank to catch any water leaks.
8. To remove the faucet tube from the easy-connect fitting, push
down on the collet. Pull tube out of easy-connect fitting. It is
easier to push the collet down with a ¹⁄₄" or 7 mm open-end
wrench.
9. Using pliers, spread open the hose clamp (provided) on the
largest diameter faucet tube.
10. Slide the hose clamp about 2" (5 cm) from the end of the
largest diameter faucet tube.
11. Remove the largest diameter tube from the tank outlet tube.
12. Lift the hot water dispenser tank off the mounting bracket.
13. Turn the hot water dispenser tank upside down over a sink or
bucket and drain the water.
14. Reinstall the hot water dispenser tank on the mounting
bracket.
15. Reconnect the faucet tubes. See “Install the Tank.”
NOTE: To prepare the hot water dispenser for use, see
“Complete Installation.”
IMPORTANT: Do not plug in the hot water dispenser or turn on
the thermostat until the tank is filled with water. The hot water
dispenser may be permanently damaged if power is supplied to
the hot water dispenser before the tank is filled.
A. Faucet tube
B.
¹⁄₄ " or 7 mm open-end wrench
C. Collet
A
B
C
A. Largest diameter tube
B. Hose clamp
C. Tank outlet tube
A. 2
¹⁄₄ " (5.7 cm)
B. Mounting bracket
C. Off position on the temperature control
A
B
C
A
B
C

10
TROUBLESHOOTING
Before calling for service, try the suggestions below to see whether you can solve your problem without outside help.
Hot water dispenser will not operate
■The power supply cord is unplugged. Plug into grounded
3 prong outlet. See “Electrical Requirements.”
■A household fuse has blown, or circuit breaker has
tripped. Replace the fuse or reset the circuit breaker. If the
problem continues, call an electrician. See “Electrical
Requirements.”
■Water supply valve is closed. Open the water supply valve.
■Temperature Control is not turned to Max. Turn the
Temperature Control to Max for best performance.
■The local power has failed. Wait for power to be restored.
■The grounded 3 prong outlet is operated by a switch. Turn
on the switch.
Hot water dispenser blows fuses or trips circuit breakers
■Too many appliances are being used on the same circuit.
Unplug or relocate appliances that share the same circuit.
Water is not hot
■The power supply cord is unplugged. Plug into grounded
3 prong outlet. See “Electrical Requirements.”
■A household fuse has blown, or circuit breaker has
tripped. Replace the fuse or reset the circuit breaker. If the
problem continues, call an electrician. See “Electrical
Requirements.”
■The Temperature Control is not turned to Max. Turn the
Temperature Control to Max for best performance.
■The local power has failed. Wait for power to be restored.
■The grounded 3 prong outlet is operated by a switch. Turn
on the switch.
■Water in the hot water dispenser tank is heating. Wait
15 minutes before checking water temperature.
Vapor near faucet, water is too hot, boiling water noise
■Temperature Control setting is too high. Turn the
Temperature Control to a lower setting.
NOTE: At higher altitudes, set the Temperature Control to a
lower setting to avoid boiling water.
Hot water drips or sputters from faucet
■Tube is bent or kinked. Straighten tube.
■Temperature Control is set too high. Turn Temperature
Control to a lower setting.
■Tube is not installed correctly. See “Install the Faucet” and
“Install the Tank.”
Water does not flow from faucet
■Water supply valve is closed. Open the water supply valve.
■Tube is kinked. Straighten all tubes.
■Water pressure is too low. Water pressure to hot water
dispenser should be 20 psi (138 kPa) minimum.
Water has unpleasant taste
■Hot water dispenser is attached to hot water supply line.
Attach hot water dispenser to cold water supply line.
■Not enough water is dispensed daily (dispenser is not
used for 3 or more days or only 1 to 3 cups is dispensed in
a day). Purge the water from the hot water dispenser by
holding the cap in the open position for 2 to 3 minutes to
purge the tank of old water. Wait approximately 15 minutes
before dispensing the water to allow fresh water to reach the
maximum temperature.
■Water supply needs a filtration system. Install a filtration
system on the cold water supply line.
Water flows slowly from faucet, less than ¹⁄₂ gal. (1.9 L)
per minute
■Water filtration system is reducing water pressure. Water
pressure to hot water dispenser should be 20 psi (138 kPa)
minimum.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

11
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only factory specified parts. These factory specified parts will
fit right and work right because they are made with the same
precision used to build every new KITCHENAID®appliance.
To locate factory specified parts in your area, call us or your
nearest KitchenAid designated service center.
In the U.S.A.
Call the KitchenAid Customer eXperience Center toll free:
1-800-422-1230.
Our consultants provide assistance with:
■Features and specifications on our full line of appliances.
■Installation information.
■Use and maintenance procedures.
■Accessory and repair parts sales.
■Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
■Referrals to local dealers, repair parts distributors and service
companies. KitchenAid designated service technicians are
trained to fulfill the product warranty and provide after-
warranty service, anywhere in the United States.
To locate the KitchenAid designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
For further assistance
If you need further assistance, you can write to KitchenAid with
any questions or concerns at:
KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
In Canada
Call the KitchenAid Canada Customer eXperience Centre toll
free: 1-800-807-6777.
Our consultants provide assistance with:
■Features and specifications on our full line of appliances.
■Use and maintenance procedures.
■Accessory and repair parts sales.
■Referrals to local dealers, repair parts distributors and service
companies. KitchenAid Canada designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to KitchenAid
Canada with any questions or concerns at:
Customer eXperience Centre
KitchenAid Canada
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.

12
KITCHENAID®HOT WATER DISPENSER WARRANTY
ONE YEAR LIMITED WARRANTY ON HOT WATER DISPENSERS MODELS
For one year from the date of purchase, when this product is installed, operated and maintained according to instructions attached to or
furnished with the product, KitchenAid or KitchenAid Canada (hereafter “KitchenAid”) will pay for factory specified parts and repair
labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.
KITCHENAID WILL NOT PAY FOR:
1. Service calls to correct the installation of your product, to instruct you on how to use your product, to replace house fuses or correct
house wiring or plumbing.
2. Repairs when your product is used in other than normal, single-family household use. Damage resulting from accident, alteration,
unauthorized modification, misuse, abuse (such as heavy impact or dropped objects), fire, floods, acts of God, improper installation
or installation not in accordance with local electrical and plumbing codes, or use of products not approved by KitchenAid.
3. Replacement parts or repair labor costs for units operated outside the United States or Canada.
4. Pickup and delivery. This product is designed to be repaired in the home.
5. Repairs to parts or systems resulting from unauthorized modifications made to the product.
6. Expenses for travel and transportation for product service in remote locations.
7. The removal and reinstallation of your product if it is installed in an inaccessible location or it is not installed in accordance with
published installation instructions.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY, FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if
another warranty applies.
If you need service, help can be found by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.7/07
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your hot water
dispenser to better help you obtain assistance or service if you
ever need it. You will need to know your complete model number
and serial number. You can find this information on the model and
serial number label located on the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________

13
SÉCURITÉ DU DISTRIBUTEUR D’EAU CHAUDE
EXIGENCES D’INSTALLATION
Ces instructions ne constituent qu’un guide général et ne
peuvent en aucun cas être substituées aux prescriptions d’un
code national ou local applicable. Avant d’entreprendre
l’installation, on doit déterminer les critères de conformité de
l’installation aux prescriptions de tout code national, provincial ou
local.
Avant d’entreprendre l’installation, lire la totalité de ce manuel
d’instructions, ainsi que les instructions fournies dans les
éléments séparés.
Ce distributeur d’eau chaude n’est pas un purificateur d’eau.
Certaines installations peuvent nécessiter un système de filtration
de l’eau pour en améliorer la qualité.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du
distributeur d'eau chaude, prendre quelques précautions fondamentales, y compris les suivantes :
CONSERVEZ CES INSTRUCTIONS
Déconnecter la source de courant électrique avant
l'entretien.
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.

14
Outillage et pièces
Rassembler les outils nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outils nécessaires
Pièces nécessaires
Pièces fournies
Retirer les pièces de leur emballage. S’assurer qu’il ne manque
aucune pièce.
Exigences d’emplacement
Le robinet du distributeur d’eau chaude requiert une ouverture
d’un diamètre de 1³⁄₈" (3,5 cm) dans l’évier ou le comptoir. Le
robinet peut être installé dans l’ouverture pour douchette déjà
présente. Si l’on ne désire pas installer le robinet dans l’ouverture
pour douchette, on recommande de contacter un installateur
qualifié pour faire percer une ouverture dans l’évier ou le
comptoir. L’épaisseur de l’évier ou du comptoir ne doit pas
excéder 1³⁄₄" (4,4 cm).
On doit disposer d’une canalisation d’alimentation en eau froide.
Voir “Spécifications de l’alimentation en eau”.
Une prise à trois alvéoles reliée à la terre est requise. Voir
“Spécifications électriques”. La prise doit se trouver à une
distance maximale de 42" (106,7 cm) du réservoir du distributeur
d’eau chaude.
Les raccords de plomberie doivent être conformes à l’ensemble
des règlements sanitaires et des codes de plomberie.
Les canalisations d’eau doivent être installées à l’aide de
raccords à branchement rapide ne requérant aucun produit
d’étanchéité.
■Clé à molette réglable
avec ouverture minimale
de 1¹⁄₂" (3,8 cm)
■Tournevis Phillips
■Mètre-ruban
■Crayon
■Pince
■Coupe-tubes
■Clé plate de ¹⁄₄" ou 7 mm
■Seau ou bac
■Vis ou autres dispositifs d’ancrage pour fixer le support au
mur.
■Tube en cuivre ou en plastique d’un diamètre extérieur de
¹⁄₄" (6,4 mm).
■Robinet d’arrêt à étrier ou autre accessoire de plomberie,
pour raccorder le tube de ¹⁄₄" (6,4 mm) du robinet à
branchement rapide à la canalisation d’eau. Si l’on utilise
un robinet d’arrêt à étrier, ne pas installer de robinet d’arrêt
à étrier de ³⁄₁₆" (4,8 mm) ou de type à percer, car ce type
d’accessoire réduit le débit d’eau et s’obstrue plus
facilement.
REMARQUE : Les robinets d’arrêt à étrier ou les autres
accessoires de plomberie utilisés doivent être conformes à
l’ensemble de la réglementation et des codes de plomberie
locaux.
■Robinet
■Réservoir d’eau
■Support de fixation du
réservoir
■Bride de tuyau

15
Dimensions et exigences concernant l’armoire
REMARQUES :
■Il doit y avoir une ouverture d’un diamètre de 1³⁄₈" (3,5 cm)
dans l’évier ou le comptoir.
■L’épaisseur de l’évier ou du comptoir ne doit pas excéder
1³⁄₄" (4,4 cm).
Spécifications électriques
On doit disposer d’une source d’alimentation électrique de
120 Volts, 60 Hertz, CA seulement, type 15 ou 20 A, protégée par
fusible et adéquatement mise à la terre. Il est recommandé de
raccorder le distributeur d’eau chaude sur un circuit distinct
exclusif à cet appareil. Utiliser une prise qui ne puisse pas être
activée/désactivée par un commutateur.
Méthode recommandée de liaison à la terre
Ce distributeur d’eau chaude doit être relié à la terre. Ce
distributeur d’eau chaude est équipé d’un cordon d’alimentation
électrique à trois broches pour la liaison à la terre. Pour minimiser
les risques de choc électrique, on doit brancher le cordon sur une
prise de courant de configuration correspondante, à 3 alvéoles,
reliée à la terre et installée conformément à tous les codes et
règlements locaux. Si une prise de courant compatible n’est pas
disponible, c’est au client qu’incombe la responsabilité de faire
installer une prise de courant à 3 alvéoles convenablement reliée
à la terre, par un électricien qualifié.
C’est au client qu’incombe la responsabilité de :
■Contacter un électricien qualifié.
■Veiller à ce que l’installation électrique soit réalisée de façon
adéquate et en conformité avec le code national de
l’électricité, ANSI/NFPA 70—dernière édition, et tous les
codes et règlements locaux en vigueur.
On peut obtenir des exemplaires des normes mentionnées à
l’adresse suivante :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
A. Réservoir—Installé à la verticale
B. Robinet—Modèle KHWG260
C. 11
¹⁄₄ " (28,5 cm)
D. 7
⁹⁄₁₆ " (19,2 cm)
E. Raccordement à la canalisation d’alimentation en
eau (robinet d’arrêt à étrier ou tuyaux en PVC)
F. 7
⁷⁄₈ " (20 cm)
G. Étiquette indiquant le numéro de modèle/de série
H. 42" (106,7 cm)—Distance maximale entre la
prise à trois alvéoles et le réservoir du
distributeur d’eau
I. Canalisation d’alimentation en eau froide
D
F
C
E
G
B
A
I
H
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.

16
Spécifications de l’alimentation en eau
Si les codes locaux le permettent, le robinet du distributeur d’eau
chaude doit être raccordé à un tube (non fourni) d’un diamètre de
¹⁄₄" (6,4 mm) lui-même raccordé à la canalisation d’alimentation
en eau froide à l’aide d’un robinet d’arrêt à étrier (non fourni) ou
par un autre moyen approprié. Si on utilise un robinet d’arrêt à
étrier, ne pas installer de robinet d’arrêt à étrier de ³⁄₁₆" (4,8 mm)
ou de type à percer, car ce type d’accessoire réduit le débit d’eau
et s’obstrue plus facilement.
IMPORTANT :
■Si les codes locaux ne permettent pas l’utilisation de robinets
d’arrêt à étrier, on peut se procurer des robinets
d’alimentation spéciaux chez un distributeur d’accessoires
de plomberie.
■Le raccordement à une canalisation d’alimentation en eau
chaude est déconseillé. Le fait de chauffer l’eau deux fois
gaspille de l’énergie et peut donner un goût désagréable à
l’eau.
■L’installation d’un filtre à eau est recommandée si votre
source d’approvisionnement en eau contient du sable, du
gravier ou d’autres particules ou si l’eau possède un goût ou
une odeur inhabituels. Si un système de filtration de l’eau est
utilisé, l’eau filtrée doit arriver dans le circuit du distributeur
d’eau chaude sous une pression d’au moins 20 lb/po2
(138 kPa) pour que le distributeur fonctionne correctement.
■Si l’eau arrive dans le circuit du distributeur d’eau sous une
pression inférieure à 20 lb/po2(138 kPa), le distributeur ne
fonctionnera pas correctement.
INSTRUCTIONS D’INSTALLATION
Inspection de l’appareil livré
■This distributeur d’eau chaude est livré en un seul colis.
■Inspecter l’équipement dès sa réception pour identifier
d’éventuels dommages subis en cours de transport. Si
l’emballage est endommagé, inspecter l’appareil qui se
trouve dans l’emballage.
■Si des dommages sont détectés, décrire les dommages sur
la facture de fret du transporteur. Toute demande
d’indemnisation pour dommages doit être soumise
immédiatement au transporteur. Toute réclamation pour
déficience doit être soumise au fournisseur dans les 5 jours.
REMARQUE : Si l’on remarque que l’appareil a subi des
dommages et qu’ils ont été signalés au transporteur, ne pas
installer l’équipement—la demande d’indemnisation pourrait être
rejetée.
Installation du robinet
REMARQUE : Le distributeur d’eau chaude n’est pas un
purificateur d’eau. Dans certains cas, un système de filtration de
l’eau est nécessaire pour améliorer la qualité de l’eau.
1. Décider de l’endroit où le robinet du distributeur d’eau
chaude doit être installé. Regarder sous l'évier pour s'assurer
que les anneaux de renforcement, les supports de fixation ou
la disposition de l’armoire ne nuisent pas à l’installation du
robinet du distributeur d’eau chaude.
2. Pour préparer l’évier ou le comptoir en vue de l’installation du
robinet, exécuter l’une des actions suivantes :
■retirer le bouchon de l’évier;
■utiliser une ouverture déjà présente dans l’évier ou le
comptoir;
■pratiquer une ouverture dans l’évier ou le comptoir.
REMARQUE : Il est recommandé de faire appel à un
plombier autorisé ou à un installateur professionnel pour
pratiquer une ouverture dans l’évier ou le comptoir.
3. Placer le tube bien droit afin qu’il passe dans l’ouverture de
l’évier ou du comptoir.
4. Retirer l’écrou, la rondelle en métal et la rondelle en
caoutchouc du robinet.
REMARQUE : Ne pas retirer le joint torique situé à la base du
robinet.
5. Faire passer le tube dans l’ouverture de l’évier ou du
comptoir. Tenir le robinet en place pendant l’installation de la
rondelle en caoutchouc, de la rondelle en métal et de l’écrou
sur la base du robinet, sous l’évier ou le comptoir. Bien serrer
l’écrou.
A. Base du robinet
B. Joint torique en caoutchouc
C. Rondelle en caoutchouc
D. Rondelle en métal
E. Écrou
A
B
C
D
E

17
Installation du réservoir
1. Disposer le réservoir en position verticale sous le robinet de
sorte que le long tube de ¹⁄₄" (6,4 mm) du robinet rejoigne le
raccord à branchement facile situé sur la face supérieure du
réservoir.
IMPORTANT : Le réservoir doit être positionné de manière à
ce que le tube descendant du robinet ne soit pas plié.
2. Sur le mur, marquer d’un trait l’emplacement de l’extrémité
supérieure du réservoir. Mettre le réservoir de côté.
3. Tracer une deuxième ligne à 2¹⁄₄" (5,7 cm) sous la première.
4. Aligner l’extrémité inférieure du support de fixation sur la plus
basse des deux lignes.
5. Utiliser deux vis (et des pièces d’ancrage mural, si
nécessaire) (non fournies) pour fixer le support de fixation au
mur.
6. Fixer le réservoir au support.
IMPORTANT :
■Ne pas brancher le cordon d'alimentation électrique dans
la prise à trois alvéoles pour l’instant.
■Ne pas étirer, tordre ou plier exagérément le tube.
■Ne pas utiliser de produits d’étanchéité.
7. Raccorder le long tube de ¹⁄₄" (6,4 mm) du robinet au raccord
à branchement rapide situé à l’arrière de la face supérieure
du réservoir.
8. Enfoncer le tube dans le raccord aussi loin que possible, en le
tenant à la verticale. Tirer sur le tube pour s’assurer qu’il est
solidement fixé et bien en place.
Raccord à branchement facile
REMARQUE : Pour retirer le tube du raccord à branchement
facile, appuyer sur le collet et retirer le tube. La manœuvre est
plus facile si l’on se sert d'une clé plate de ¹⁄₄" ou 7 mm pour
appuyer sur le collet.
9. Avec une pince, ouvrir la bride de tuyau (fournie) et enfiler la
bride d’environ 2" (5,1 cm) sur le plus gros des deux tubes
descendant du robinet.
10. Enfoncer le tube aussi loin que possible dans le tube de
sortie du réservoir.
11. À l’aide d’une pince, positionner la bride de sorte qu’elle se
trouve près de l’extrémité du tube.
12. Installer le robinet d’arrêt à étrier ou les autres accessoires de
plomberie requis pour raccorder le tube de ¹⁄₄" (6,4 mm)
descendant du raccord à branchement rapide du robinet à la
canalisation d’alimentation en eau froide.
13. Nettoyer la canalisation en y faisant passer de l’eau (au-
dessus d’un seau ou d’un bac). Cela permet d’évacuer les
débris pouvant avoir été emprisonnés à l’intérieur de la
canalisation d’alimentation pendant le raccordement.
A. 2 ¹⁄₄ " (5,7 cm)
B. Support de fixation
C. Bouton de réglage de la température à la position “OFF”
A. Tube du robinet
B. Collet
A
B
C
AB
A. Tube du robinet
B. Clé plate de
¹⁄₄ " ou 7 mm
C. Collet
A. Tube du diamètre le plus grand
B. Bride de tuyau
C. Tube de sortie du réservoir
A. Bride de tuyau
A
B
C
A
B
C
A

18
14. S’assurer que l’eau s’écoule librement et qu’il n’y a aucune
fuite.
15. Raccorder le tube de ¹⁄₄" (6,4 mm) relié à la canalisation
d’alimentation en eau au tube du robinet à l’aide du raccord à
branchement rapide assemblé en usine. Tenir le tube de la
canalisation d’alimentation en eau bien droit et l’enfoncer le
plus loin possible dans le raccord. Tirer sur le tube pour
s’assurer qu’il est solidement fixé et bien en place.
Raccord à branchement rapide assemblé en usine
IMPORTANT : Pour que le raccord à branchement rapide
assemblé en usine fonctionne bien, s’assurer de ne pas en retirer
le tube.
REMARQUE : Pour retirer le tube du raccord à branchement
facile, appuyer sur le collet et retirer le tube. La manœuvre est
plus facile si l’on se sert d'une clé plate de ¹⁄₄" ou 7 mm pour
appuyer sur le collet.
16. Faire couler de l’eau par le robinet.
17. S’assurer qu’il n’y a pas de fuites.
Achever l’installation
IMPORTANT : Le distributeur d’eau chaude peut être
endommagé si l’on ne suit pas les étapes ci-dessous.
REMARQUE : Ne pas brancher le distributeur d’eau chaude à la
source d’alimentation électrique pour l’instant.
1. Tourner le bouton de réglage de la température dans le sens
antihoraire et le placer à la position “OFF”.
2. Enfoncer le chapeau du robinet et le faire pivoter dans le sens
horaire pour ouvrir le robinet. Retenir le chapeau dans cette
position jusqu’à ce que de l’eau s’écoule du robinet (entre
1 minute et 1¹⁄₂ minute). Le fait que de l’eau s’écoule du
robinet indique que le réservoir du distributeur d’eau chaude
est plein.
3. Lâcher le chapeau du robinet.
4. Vérifier qu’il n’y a pas de fuites.
REMARQUE : S’assurer que le bouton de réglage de la
température est à la position “OFF” avant de brancher le
distributeur d’eau chaude à la source d’alimentation électrique.
Si le réservoir est vide et que le bouton de réglage de la
température est en position “ON” au moment du branchement, le
distributeur d’eau chaude surchauffera et il sera
irrémédiablement endommagé.
5. Brancher le cordon d’alimentation électrique dans une prise à
trois alvéoles reliée à la terre.
6. Tourner le bouton de réglage de la température dans le sens
horaire jusqu’à ce qu'il soit à la position maximale. Compter
environ 15 minutes pour que l’eau contenue dans le réservoir
atteigne la température maximale.
A. Tube du robinet
B. Clé plate de
¹⁄₄ " ou 7 mm
C. Collet
A
B
C
A. Chapeau du robinet—Modèle KHWG260
A
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.

19
REMARQUES :
■Il se peut que le réservoir émette des gargouillements
pendant le chauffage de l'eau. Ceci est normal.
■Il se peut qu’une petite quantité d'eau chaude s’écoule du
robinet la première fois que le distributeur chauffe de l’eau.
Ceci est normal.
■Le bouton de réglage de la température ne commande pas
l'écoulement de l’eau. Pour faire couler de l’eau, enfoncer le
chapeau du robinet et le faire tourner dans le sens horaire.
■Le bouton de réglage de la température permet de
déterminer la température à laquelle l'eau est chauffée dans
le réservoir. Faire tourner le bouton de réglage de la
température dans le sens horaire pour augmenter la
température de l’eau et dans le sens antihoraire pour la
diminuer.
■Diminuer la température de chauffage de l’eau si de la vapeur
s’échappe près du robinet ou si un bruit d’eau bouillante de
fait entendre.
UTILISATION DU DISTRIBUTEUR D’EAU CHAUDE
Vidange du réservoir du distributeur d’eau chaude avant usage
REMARQUE : Avant d’utiliser l’eau chaude du distributeur d’eau
chaude pour la première fois, attendre environ 15 minutes pour
que le réservoir ait le temps de chauffer l’eau.
1. Enfoncer le chapeau et le faire pivoter dans le sens horaire
pour ouvrir le robinet.
2. Laisser l’eau couler pendant environ 1 minute afin de vider
complètement le réservoir du distributeur d’eau chaude.
3. Lâcher le chapeau du robinet et attendre environ 15 minutes
pour que le réservoir chauffe l’eau à nouveau.
4. S’assurer que toutes les étapes de l’installation on?t été
suivies.
5. Vérifier qu’il n’y a pas de fuites.
Réglage de la température
La température de l’eau est réglée au moyen d’un thermostat
relié au bouton de réglage de la température. La température
maximale permise par le bouton de réglage de la température est
d’environ 190°F (88°C).
1. Pour augmenter la température de l’eau, tourner le bouton de
réglage de la température dans le sens horaire.
2. Pour diminuer la température de l’eau, tourner le bouton de
réglage de la température dans le sens antihoraire.
REMARQUE : Pour obtenir le meilleur rendement possible, on
recommande de placer le bouton de réglage de la température à
la position “MAX”. Cependant, placer le bouton de réglage à une
température inférieure si de la vapeur apparaît près du robinet ou
si un bruit d'eau bouillante se fait entendre.
Distribution d’eau chaude
1. Enfoncer le chapeau du robinet et le faire pivoter dans le sens
horaire pour ouvrir le robinet.
2. Lâcher le chapeau du robinet après l’obtention de la quantité
désirée d’eau chaude.
REMARQUES :
■Un court délai entre la rotation du chapeau du robinet et
l’écoulement de l’eau chaude est normal.
■Le débit d’eau s’écoulant du robinet varie selon l’importance
de la rotation imposée au chapeau du robinet.
A. Chapeau du robinet—Modèle KHWG260
A

20
ENTRETIEN DU DISTRIBUTEUR D’EAU CHAUDE
REMARQUE : Il n’est pas nécessaire d’éteindre le distributeur d’eau chaude chaque soir pour économiser de l’énergie. Le distributeur
d’eau chaude consomme environ 10 à 19 kilowatts-heure d’électricité par mois s’il chauffe entre 7 et 8 tasses d’eau par jour.
Préparation du distributeur d'eau chaude en vue d’une période de non-utilisation
Si on prévoit de ne pas utiliser le distributeur d'eau chaude pendant une période comprise entre 2 et 30 jours, placer le bouton de
réglage de la température à la position “Off” pour économiser de l’énergie.
Hivérisation et entreposage saisonnier
Entretien par temps froid
1. Placer le bouton de réglage de la température à la position
“OFF”.
2. Débrancher le cordon d’alimentation électrique du
distributeur d’eau chaude.
3. Enfoncer le chapeau du robinet et le faire pivoter dans le sens
horaire pour ouvrir le robinet.
4. Laisser l’eau couler jusqu’à ce qu’elle devienne froide.
5. Lâcher le chapeau du robinet.
6. Fermer le robinet d’alimentation en eau.
7. Placer un récipient sous le réservoir afin de recueillir l’eau qui
pourrait s’en écouler.
8. Pour retirer le tube du robinet du raccord à branchement
rapide, appuyer sur le collet et retirer le tube. La manœuvre
est plus facile si l’on se sert d’une clé plate de ¹⁄₄" ou 7 mm
pour appuyer sur le collet.
9. Avec une pince, ouvrir la bride de tuyau (fournie) du plus gros
des deux tubes descendant du robinet.
10. Placer la bride d’environ 2" (5 cm) de l’extrémité du plus gros
des deux tubes descendant du robinet.
11. Retirer le tube possédant le plus grand diamètre du tube de
sortie du réservoir.
12. Soulever le réservoir du distributeur d’eau chaude du support
mural.
13. Au-dessus d’un évier ou d’un bac, retourner le réservoir du
distributeur d’eau chaude afin que toute l’eau qui y est
contenue s’en écoule.
14. Réinstaller le réservoir du distributeur d’eau chaude sur le
support de fixation.
15. Rebrancher les tubes du robinet. Voir “Installation du
réservoir”.
REMARQUE : Pour préparer le distributeur d’eau chaude en vue
de son utilisation, voir “Achever l’installation”.
IMPORTANT : Ne pas brancher le distributeur d’eau chaude ou
mettre le thermostat en marche avant que le réservoir ne soit
rempli d’eau. Le distributeur d’eau chaude peut être
irrémédiablement endommagé s’il est branché avant que le
réservoir ne soit rempli.
A. Tube du robinet
B. Clé plate de ¼" ou 7 mm
C. Collet
A
B
C
A. Tube du diamètre le plus grand
B. Bride de tuyau
C. Tube de sortie du réservoir
A. 2
¹⁄₄ " (5,7 cm)
B. Support de fixation
C. Bouton de réglage de la température à la position “OFF”
A
B
C
A
B
C
