Klarfit Gym 5000 User manual

10021817 10021818
10030177 10030280
Gym 5000

2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Klart Gerätes. Lesen Sie alle Hinweise sorgfältig durch und
befolgen Sie sie, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicher-
heitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Wichtige Sicherheitshinweise
• Lesen Sie sich diese Bedienungsanleitung vor dem Aufbauen und Benutzen des Gerätes aufmerksam
durch. Ein sicherer und eektiver Gebrauch des Gerätes kann nur erzielt werden, wenn das Gerät
ordnungsgemäß aufgebaut, gepegt und benutzt wird. Stellen Sie sicher, dass sämtliche Personen,
die dieses Gerät nutzen, über die Warnungen und Sicherheitshinweise informiert sind.
• Bevor Sie das Training mit diesem Gerät aufnehmen, sollten Sie einen Arzt aufsuchen und sich auf
physische oder gesundheitliche Einschränkungen, die einen sicheren und ezienten Umgang mit die-
sem Trainingsgerät verhindern könnten, untersuchen lassen. Falls Sie Medikamente mit Auswirkun-
gen auf Blutdruck, Herzschlag oder Cholesterinspiegel einnehmen, ist die Konsultation eines Arztes
vor dem Training dringed notwendig.
• Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann gesundheitsschäd-
lich sein. Beenden Sie umgehend das Training wenn Sie folgende Symptome feststellen: Schmerzen
/ Engegefühl in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Anzeichen leichter
Benommenheit, Schwindel oder Übelkeit. Falls Sie irgendeine dieser Symptome an sich feststellen
sollten Sie einen Arzt aufsuchen, bevor Sie das Training fortsetzen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten be-
aufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Stellen Sie das Gerät auf eine trockene und ebene Oberäche.
• Stellen Sie vor jedem Training sicher, dass sämtliche Schrauben und Befestigungen ordnungsgemäß
festgezogen sind.
• Die Sicherheit des Gerätes kann nur gewährleistet werden, wenn das Gerät regelmäßig gepegt und
auf etwaige Schäden oder Abnutzungserscheinungen untersucht wird.
• Nutzen Sie das Gerät ausschließlich wie vorgesehen. Sollten Sie beim Aufbau oder bei der Kontrolle
defekte Komponenten entdecken oder sollten Sie während des Trainings ungewöhnliche Geräusche
am Gerät feststellen, beenden Sie umgehend das Training. Nutzen Sie das gerät erst wieder nachdem
das Problem identiziert und gelöst wurde.
• Tragen Sie angemessene Kleidung bei Benutzung des Gerätes. Vermeiden Sie weite Kleidung, die sich
am Gerät verfangen könnte und die Ihre Bewegungsfreiheit einschränken könnten.
• Das Gerät wurde gemäß EN957 getested und zertiziert und ist für den häuslichen Gebrauch freige-
geben. Das maximale Benutzergewicht sollte 120kg nicht übersteigen.
• Das Gerät ist nicht für therapeuthischen Einsatz geeignet.
• Seien Sie vorsichtig beim Anheben oder Bewegen des Gerätes. Verwenden Sie Rücken schonende
Hebetechniken und holen Sie sich Unterstützung beim Bewegen des Gerätes.
Kleine Objekte/Verpackungsteile
Bewahren Sie die kleine Objekte (z.B. Schrauben und anderes Montagematerial) und Verpackungsteile
außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen
Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zum
• körperlichen Muskeltraining durch mechanische Bewegung von Gewichten.

2
3
Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf
nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten phy-
sischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Ge-
rätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Ober äche
Verwenden Sie keine  üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwi-
schen können die Ober ächen beschädigt werden.

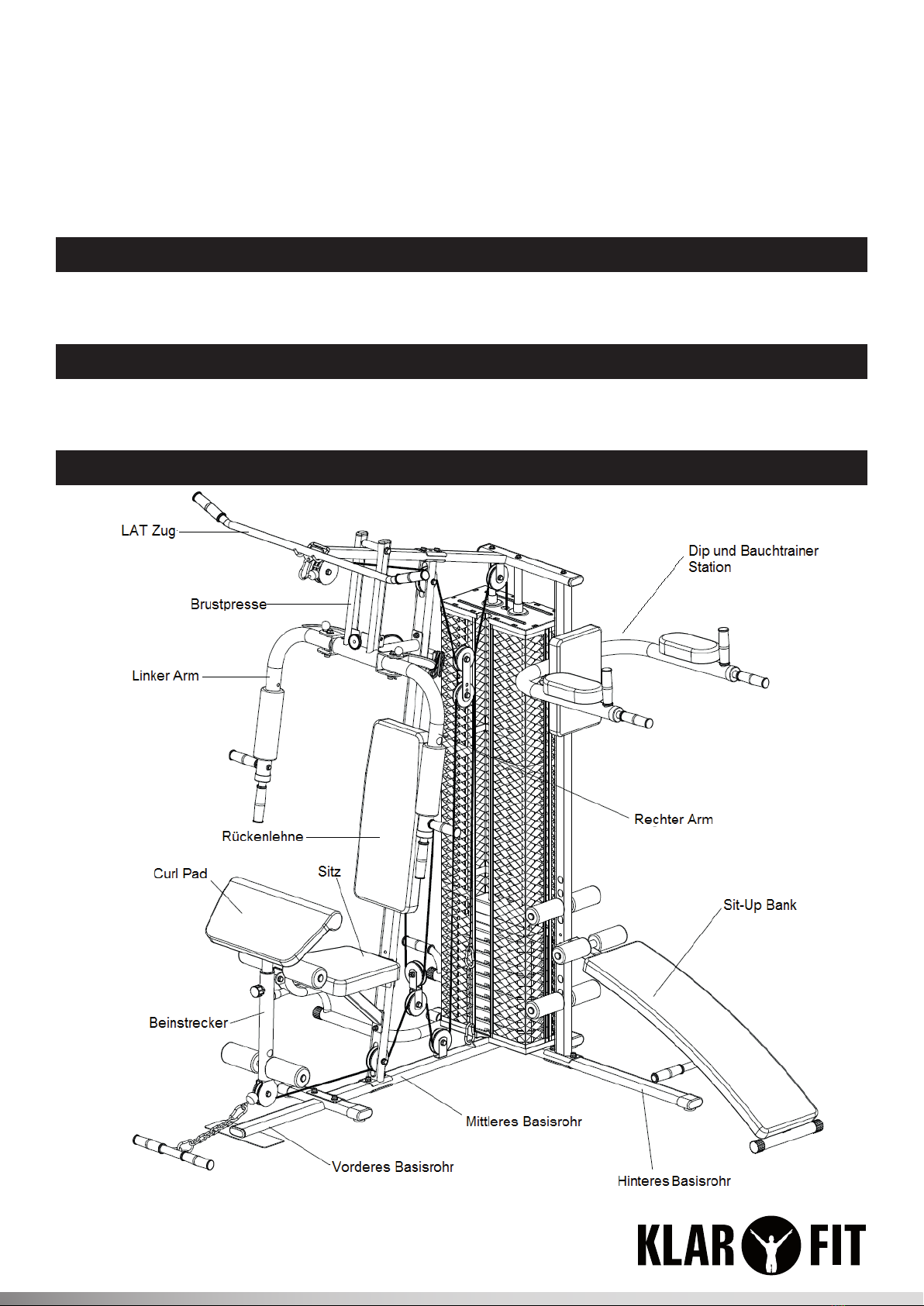

Komponenten - Übersicht

4
Liste der Einzelteil
# Beschreibung Stk
1 Mittleres Basisrohr 1
2 Hinteres Basisrohr 1
3 Vorderes Basisrohr 1
4 Obere Konsole 1
5 Vertikale Konsole 1
6 Sitz Halterung 1
7 Konsole für Beinstrecker 1
8 Verstärktes Rohr 1
9 Arm Konsole 1

4 5
# Beschreibung Stk
10 Brustpresse Hauptteil 1
11 Linker Arm 1
12 Rechter Arm 1
13 T - Konsole 1
14 Lat Zug Gri 1
15 Curl Gri 1
16 Handauage 4
17 Stahlplatte 2

6

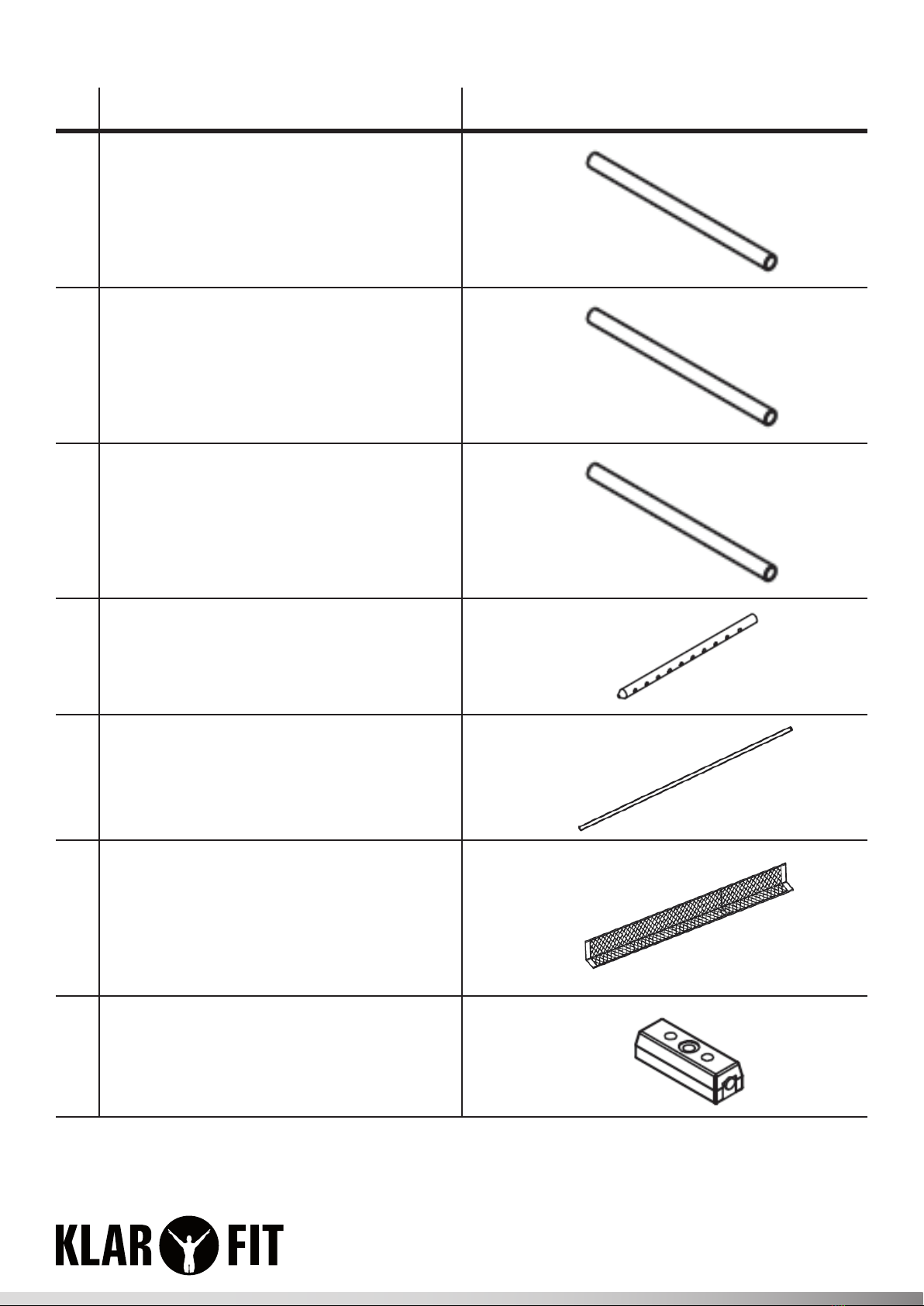

# Beschreibung Stk
18 Schaumsto-Rohr Ø370mm 1
19 Schaumsto-Rohr Ø300mm 1
20 Schaumsto-Rohr Ø310mm 2
21 Gewicht Pin 1
22 Chrom Rohre (1820mm) 2
23 Stahl Netz 4
24 Obere Gewichte 1

6 7
# Beschreibung Stk
25 Gewichts-Mue 1
26 Pin Ø10mm 1
27 Große Unterlegscheibe Ø45mm 1
28 Gummikissen 2
29 Gewicht 9
30 Knauf 1
31 „T“-Schraube 1
32 Flaschenzug-Halterung 2

8
# Beschreibung Stk
33 Flaschenzug-Klammer 1
34 Seilzug 1 1
35 Justierplatte 2
36 Flaschenzug Ø 12
37 Flaschenzug-Führungsmue 6
38 Karabiner 5
39 Seilzug 2 1
40 Kette 2

8 9
# Beschreibung Stk
41 Gewindeknauf (M16) 1
42 Stahl Mue 6
43 Schaumstopolsterung (250mm) 2
44 Seilzug 3 1
45 Schaumstopolsterung (160mm) 4
46 Schaumstopolsterung /140mm) 6
47 PVC Dämpfer (Ø30 x 7mm) 4
48 Verstärkte Platte (100mm) 3

10
# Beschreibung Stk
49 Verstärkte Platte (130mm) 1
50 Gummi Dämpfer 1
51 Flaschenzug-Fassung 1
52 Linker Arm (Pull up) 1
53 Rechter Arm (Pull up) 1
54 Langes Schaumstorohr
55 Linker Arm (Push up)

10 11
# Beschreibung Stk
56 Rechter Arm (Push up)
57 Sitz
58 Lehne
59 Vertikal-Rohr
60 Gepolsterte Armablage
61 Kleines hinteres Polster
62 Kleine gepolsterte Armablage
63 Sit-up Bank Polster

12
# Beschreibung Stk
64 Sit-up Bank Rahmen
65 Haken
66 Runde Halterung
67 Locking Pin 10x85mm
68 Locking Pin 10x150mm
Montagematerial
69 M12 x 145 1
70 M12 x 85 2
71 M10 x 85 6
72 M10 x 70 1
73 M10 x 60 2
74 M10 x 50 10

12 13
# Beschreibung Stk
75 M10 x 45 3
76 M10 x 40 3
77 M10 x 35 2
78 M10 x 20 8
79 M8 x 60 2
80 M8 x 45 4
81 M8 x 20 6
82 M6 x 16 2
83 M8 x 60 4
84 Locking Pin 1
85 Knauf 1
86 Kurzhanteln

14
Aufbau

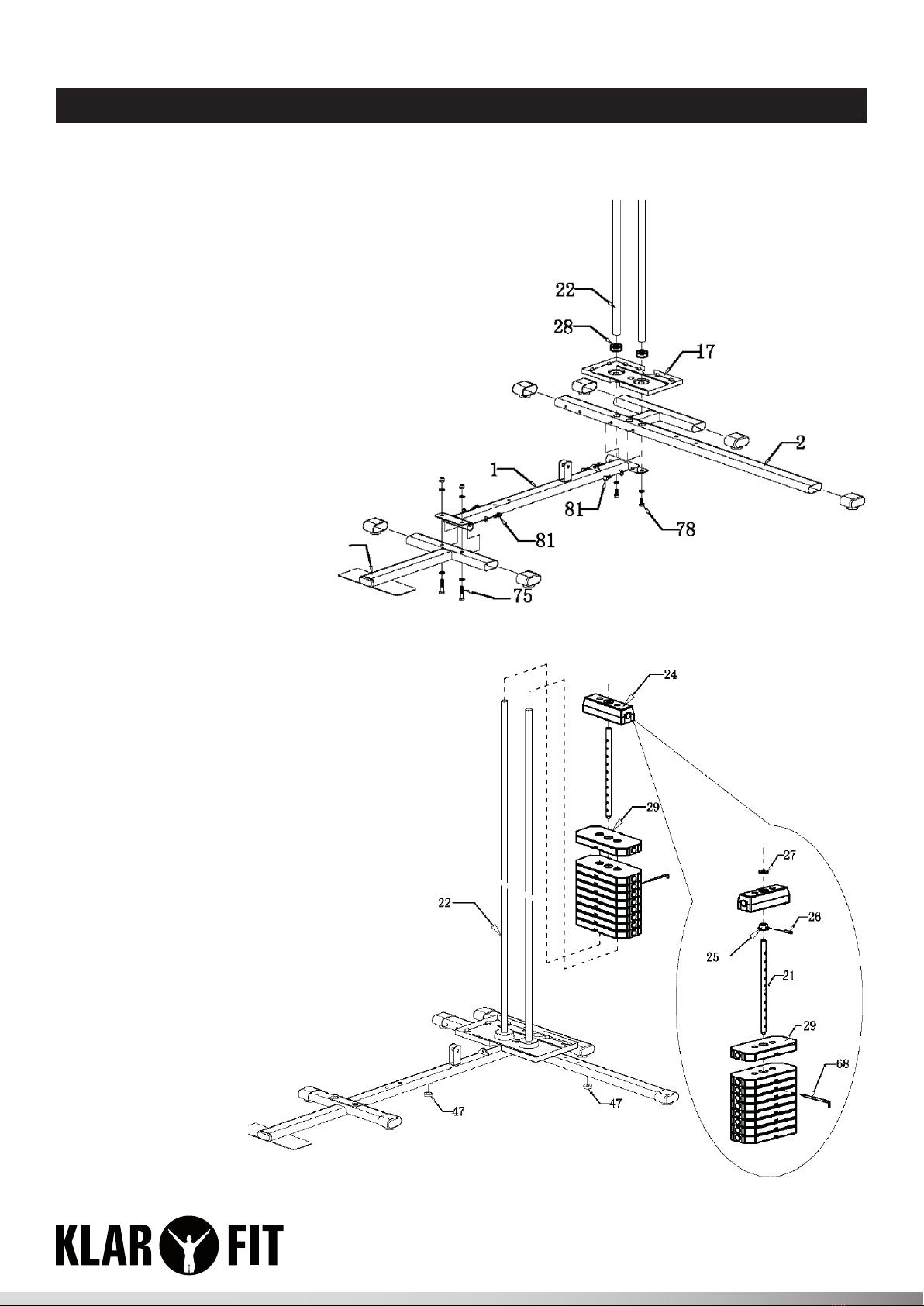

Schritt 1
Befestigen Sie das mittlere Basis-
rohr (1) mit dem hinteren Basis-
rohr (2) und den Chromstangen
(22). Nutzen Sie die Inbusschrau-
ben M10 x 20 (78 - 2 Sets), Un-
terlegscheiben und Muttern.
Montieren Sie das mittlere Basis-
rohr am vorderen Basisrohr (3).
Nutzen Sie die Inbusschrauben
M8 x 20 (81 - 2 Sets) und Unter-
legscheiben.
Schritt 2
Schieben Sie, wie in
der Grak gezeigt, die
Gewichte (24, 29) über
die Chriomstangen
(22).

14 15
Schritt 3
Montieren Sie die vertikale Konso-
le (5) am mittleren Basisrohr (1).
Nehmen Sie dazu die Schrauben
M10 x 50 (74 - 2 Sets)
Schritt 4
Bringen Sie danach die obere Kon-
sole (4) an der vertikalen Konsole
(5) an mit der verstärkten Platte
(48) und Schrauben M10 x 50 (74
- 2 Sets)
Schieben Sie die Chromstangen
(22) in die dafür passenden Fräsun-
gen in der oberen Konsole (4) und
xieren Sie mit M10 x 20 (78 - 2
Sets).
Montieren Sie die Halterung für den
Sitz (6) und das verstärkte Rohr (8)
an der vertikalen Konsole (5) mit
den Schrauben M10 x 50 (74 - 2
Sets) sowie M10 x 45 (75 - 1 Set),
Unterlegscheiben und Muttern.
Schritt 5
Montieren Sie die „T“-förmige
Konsole (13) und den Flaschen-
zug-Schaft (51) an der vertikalen
Konsole mit M10 x 50 (74), Unter-
legscheibe und Mutter.
Montieren Sie die Brustpresse (10)
an der oberen Konsole (4), mit
M12x145 (67), der Stahl Mue
(42), Unterlegscheibe und Mutter
Montieren Sie den Flaschenzugsitz
(32) an den Schaft/Halterung (51),
mit M10x60 (73), Unterlegscheibe
und Mutter.
Montieren Sie die „T“-förmige
Schraube (31) an die „T“-förmige
Konsole (13), mit M10x40 (76), Un-
terlegscheibe und Mutter.

16
Schritt 6
Montieren Sie den linken
Arm der Brustpresse (12)
an die Brustpresse (10), mit
Mue (42) sowie Schrau-
ben M12x85 (71), Unter-
legscheiben und Mutter.
Fügen Sie den Handgri
(16) hinzu (links und rechts
(12, 11), mit Schrauben
M10x20 (78) und Unterleg-
scheiben.
Schritt 7
Montieren Sie die Leg Ex-
tensions (7) an die Sitz-
Konsole (6). Nutzen Sie die
Schrauben M10x70 (72 - 1
Set), Unterlegscheiben und
Muttern.
Fügen Sie die Halterung für
de Armablage (7) hinzu, in-
dem Sie sie in das Leg-Ex-
tension-Rohr stecken und
mit dem Knauf (41) xie-
ren.

16 17

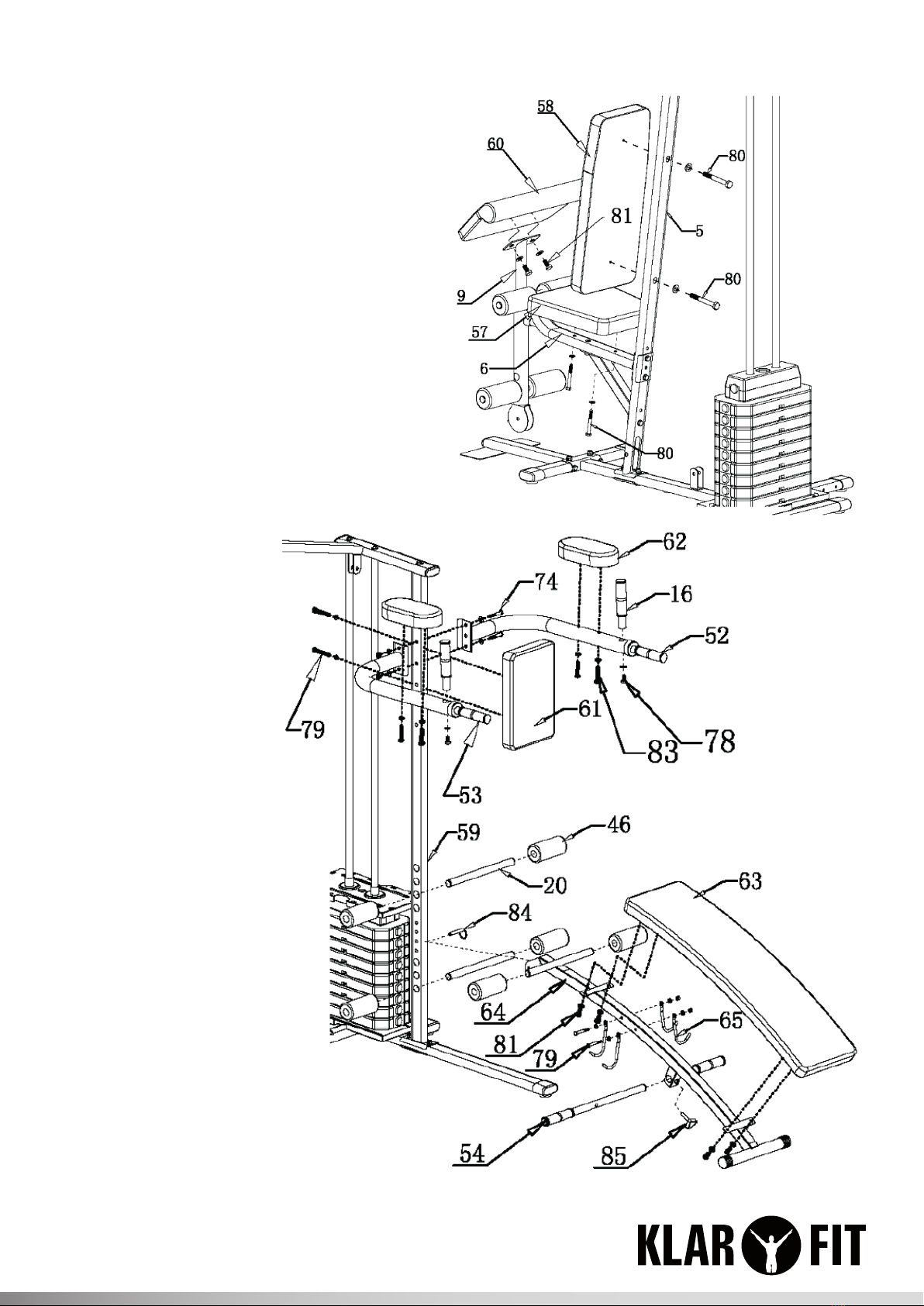

Schritt 8
Montieren Sie das Polster (58) an der vertikalen
Konsole (5), mit M8x45 Schrauben (80 - 1 Set).
Montieren Sie mit einem weiterem Set M8x45
(80) Schrauben den Sitz an der Sitzhalterung
(6) an.
Montieren Sie nun das Arm-Polster (60) an der
Konsole (9) - mit M8x20 (63 - 1 Set).
Schritt 9
Montieren Sie den linken
und rechten Arm (Pull Up)
(52, 53) an dem vertika-
len Rohr (59) - mit den
Schrauben M10x50 (74 - 2
Sets) sowie Unterlegschei-
ben und Muttern.
Fügen Sie die Handgrie
(16) in die „Arme“ (55, 56)
ein - mit den Schrauben
M10x20 (78 - 2 Sets) so-
wie Unterlegscheiben und
Muttern.
Montieren Sie den Rahmen
der Sit-Up Bank (64) an
der vertikalen Säule (59) -
Nutzen Sie zur Befestigung
hier den Locking Pin (84).

18

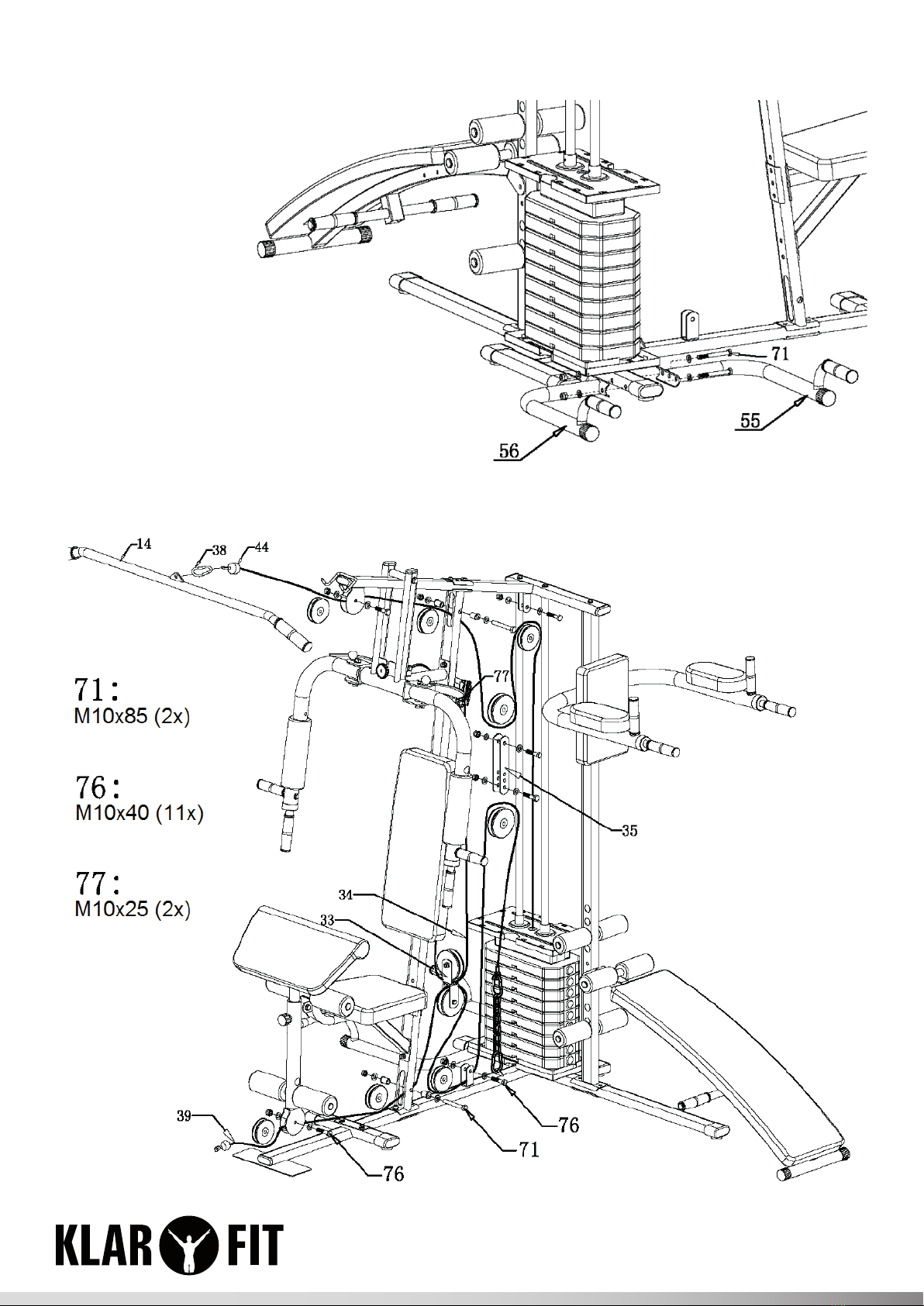

Schritt 10
Montieren Sie den linken
und rechten Arm (Push
up) (55,56) am hinteren
Basisrohr (2). Nutzen
Sie hier die Schrauben
M10x85 (71 - 2 Sets),
Unterlegscheiben und
Muttern.
Schritt 11

18 19

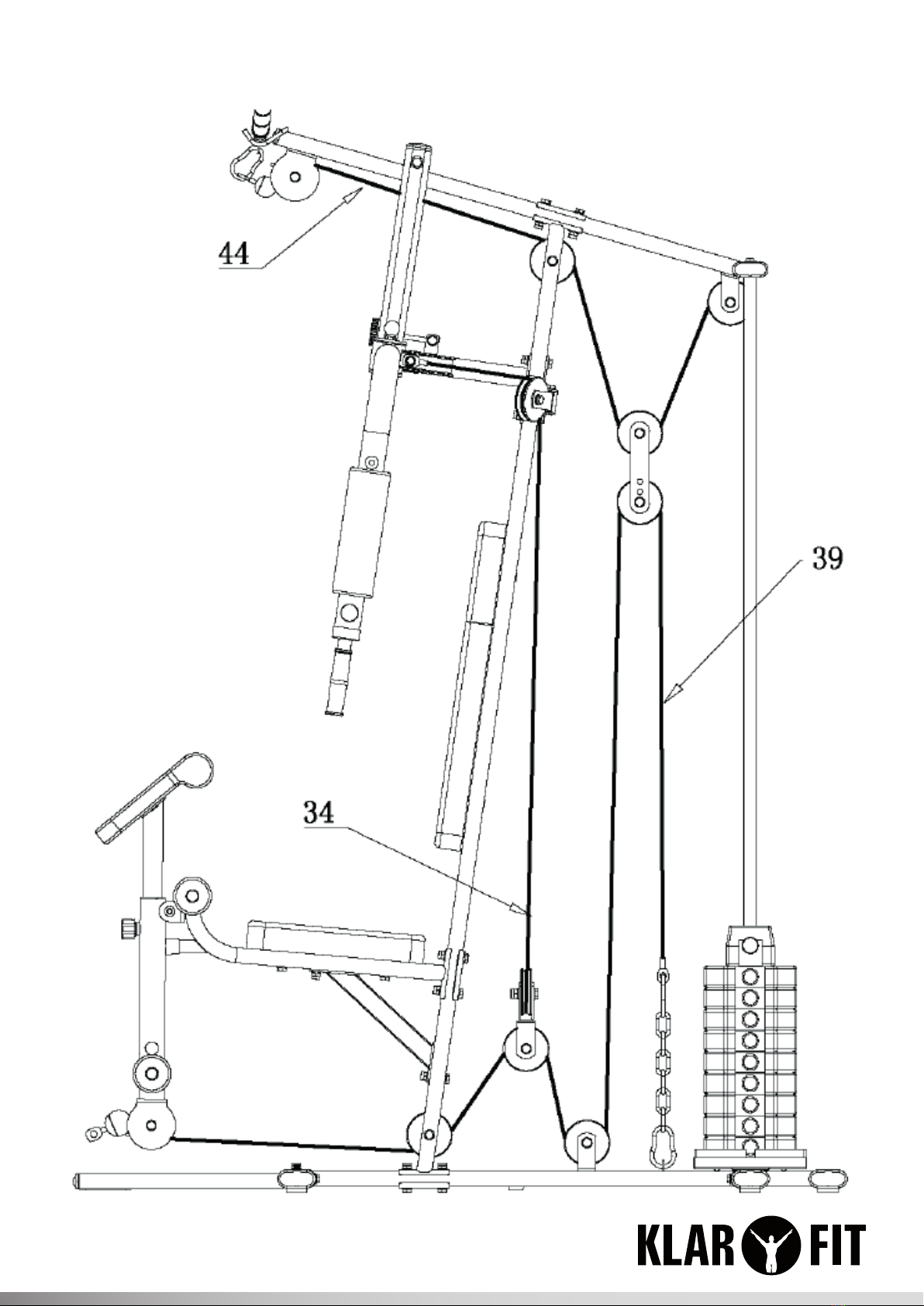

Schritt 12

20

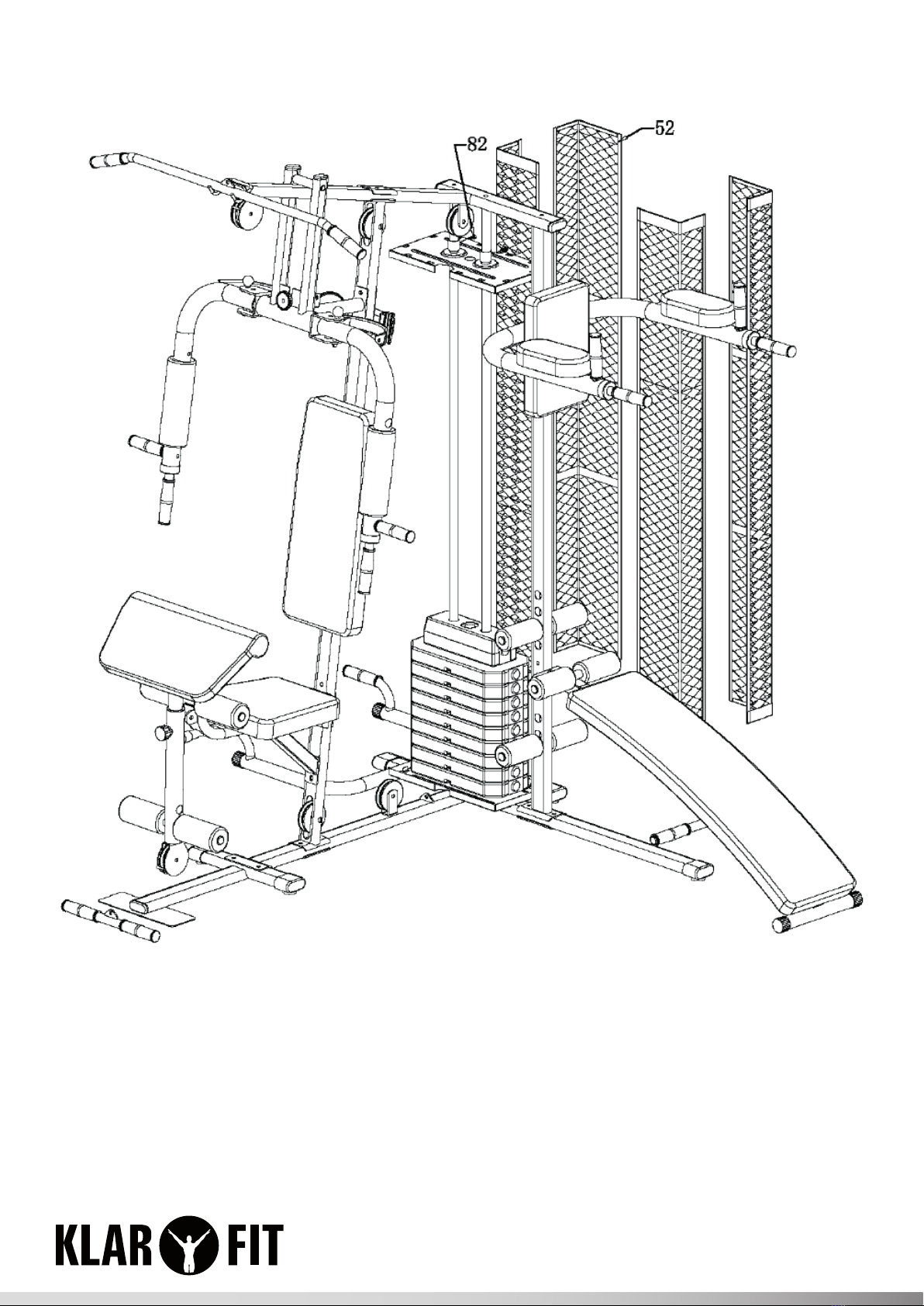

Schritt 13
Schritt 14: Kontrolle
• Prüfen Sie alle Verschraubungen und Steckverbindungen auf festen Sitz. Ziehen Sie Schrauben ge-
gebenenfalls nach.
• Stellen Sie sicher, dass genug Abestand zu anderen Gegenständen wie Möbeln, Geräten usw. besteht.
• Machen Sie sich mit dem Gerät vertraut und beginnen Sie zunächst mit einem „leichten“ Training.
