Klarfit Ultimate Gym 3000 User manual

10030354 10030405
Ultimate Gym 3000
Fitness-Station
Fitness Station
Multiestación de  tness
Station de  tness
Fitness multi-stazione

Sehr geehrter Kunde,
bitte überprüfen Sie jetzt die Vollständigkeit der gelieferten Packstücke, bevor Sie mit dem Aufbau des Produktes beginnen.
Im Falle eines fehlenden Kartons bitten wir Sie, sich vor dem Öffnen der Kartons mit unserem Kundenservice in Verbindung zu
setzen.
Dear customer,
Please check the delivered packages to ensure that the delivery is complete before you begin building the product. In case of a
missing carton, please contact our customer service before opening the other cartons.
Estimado cliente:
Compruebe que haya recibido todas las cajas antes de empezar a montar el producto. En caso de que falte alguna caja, póngase en
contacto con nuestro servicio de atención al cliente antes de abrirlas.
Cher client,
Veuillez vérier que les colis livrés sont bien au complet avant de commencer à assembler le produit. En
cas d‘emballage manquant, veuillez contacter notre service clientèle avant d‘ouvrir les autres cartons
Gentile Cliente,
La preghiamo di controllare che i colli consegnati siano completi prima di procedere al montaggio del prodotto. Se dovesse
mancare un collo, rivolgersi al servizio di assistenza clienti prima di aprire i pacchi.

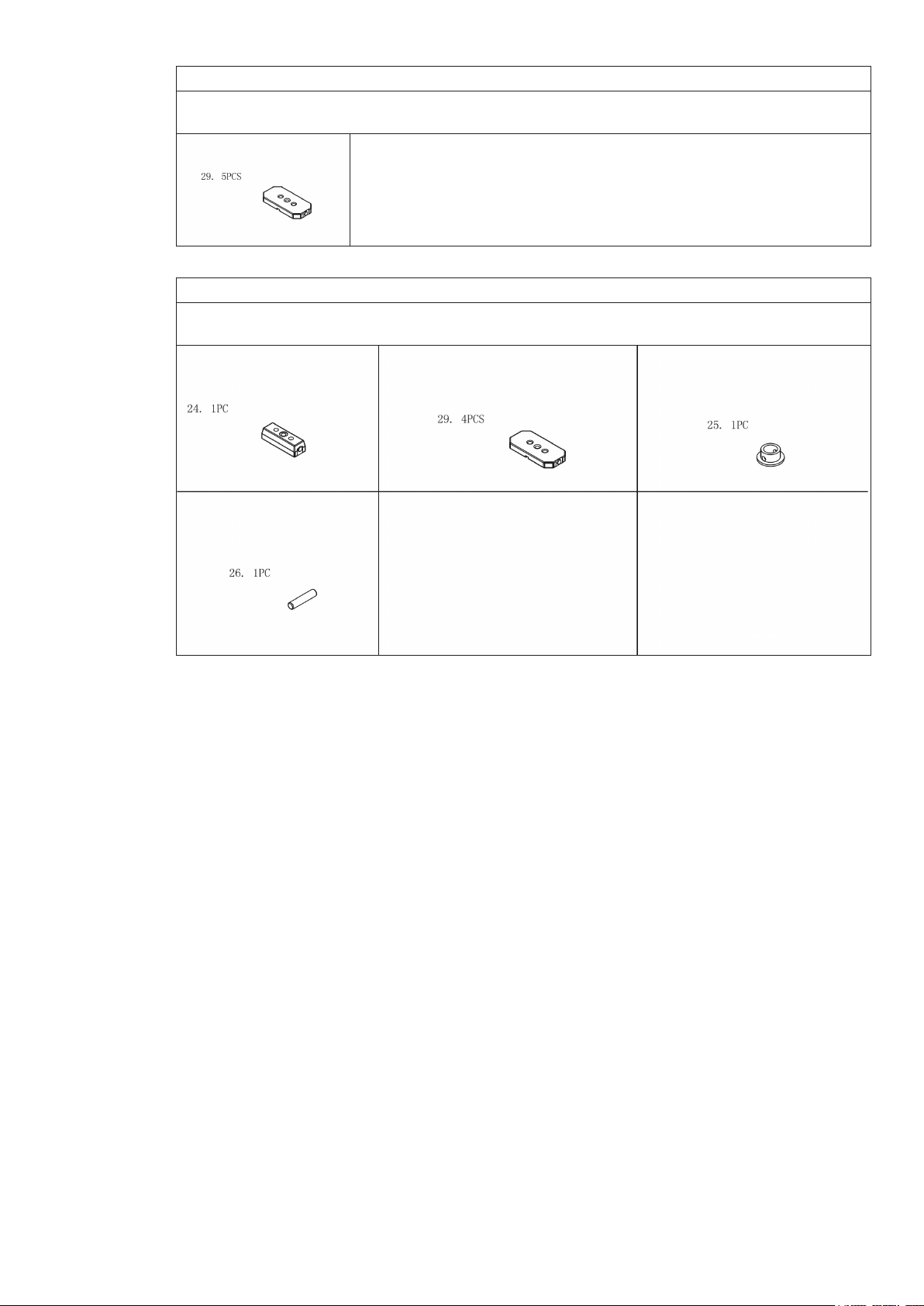

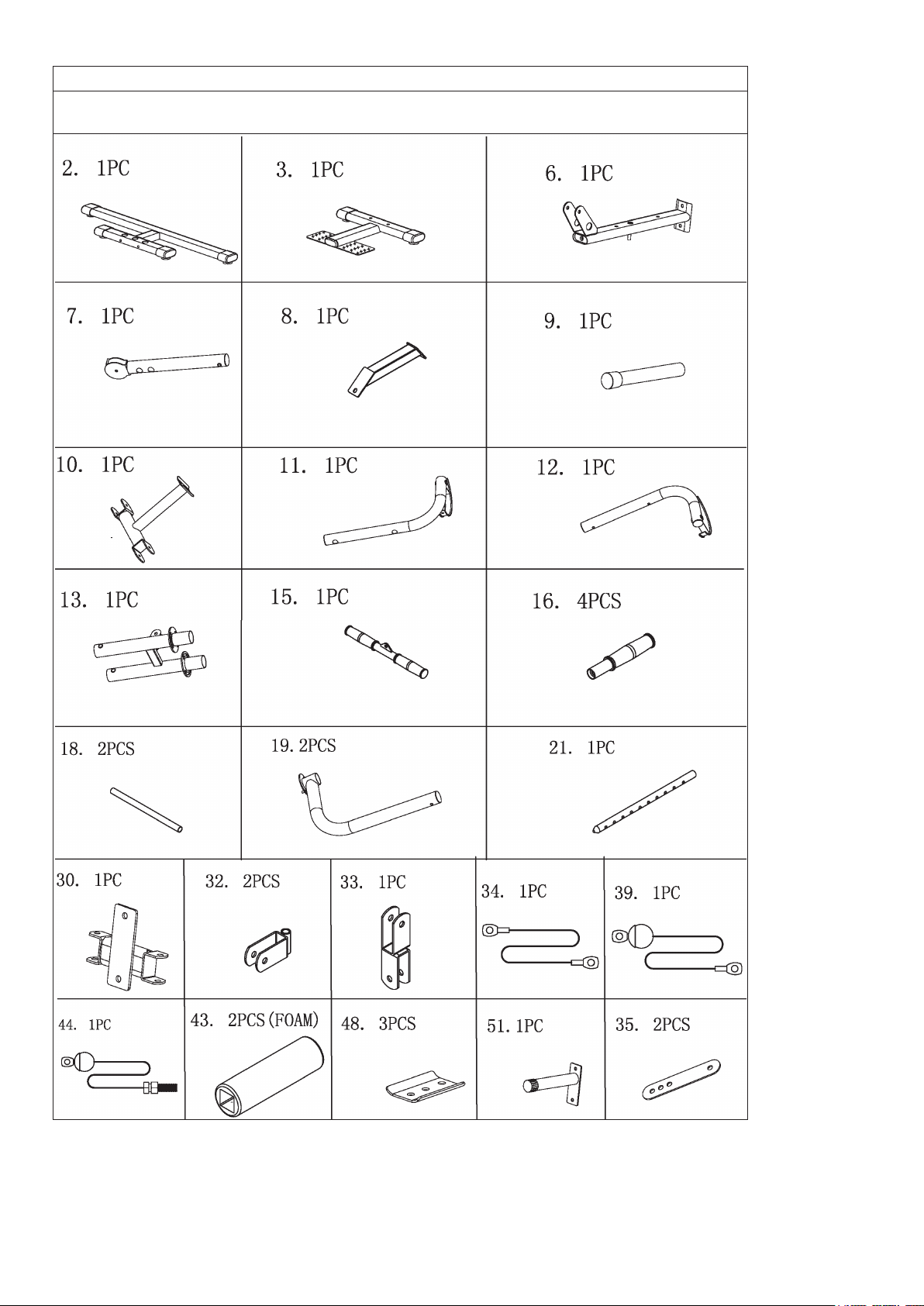

PACKLISTE | CARTON LIST | LISTA DE PAQUETES | LISTE D‘EMBALLAGE | DISTINTA D‘IMBALLAGGIO
10030354 (white) 10030405 (black)
Karton
Carton
Cartón
Carton
Cartone
Stk.
Pc.
Uds.
Qté
Pz.
Abmessungen (cm)
Diemnsions (cm)
Dimensiones (cm)
Dimensions (cm)
Dimensioni (cm)
Gewicht (kg)
Weight (kg)
Peso (kg)
Poids (kg)
Peso (kg)
SKU EAN SKU EAN
A 1pc 195,5*40*15 28,25 70000736 4060656158506 70000740 4060656158544
B 1pc 99*49*18 26,25 70000737 4060656158513 70000741 4060656158551
C 1pc 39,5*24,5*19,5 24,5 70000738 4060656158520 70000742 4060656158568
D 1pc 39,5*26*19,5 23,3 70000739 4060656158537 70000743 4060656158575

Karton A | Carton A | Cartón A | Carton A | Cartone A
Product colour black: SKU: 70000740 / EAN: 4060656158544
Product colour white: SKU: 70000736 / EAN: 4060656158506

Karton B | Carton B | Cartón B | Carton B | Cartone B
Product colour black: SKU: 70000741 / EAN: 4060656158513
Product colour white: SKU: 70000737 / EAN: 4060656158551

Karton C | Carton C | Cartón C | Carton C | Cartone C
Product colour black: SKU: 70000738 / EAN: 4060656158520
Product colour white: SKU: 70000742 / EAN: 4060656158568
Karton D | Carton D | Cartón D | Carton D | Cartone D
Product colour black: SKU: 70000739 / EAN: 4060656158537
Product colour white: SKU: 70000743 / EAN: 4060656158575

7
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig
durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die
durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen
wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 8
Komponentenübersicht 9
Liste der Einzelteile 10
Zusammenbau 18
Aufwärmen vor dem Training 25
Trainingsanleitung 26
HERSTELLER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
PFLEGE UND WARTUNG
Hinweis: Wie bei allen Trainingsgeräten mit mechanischen, beweglichen Komponenten kann es auch bei diesem Produkt
vorkommen, dass sich Schrauben durch häugen Gebrauch lockern. Wir empfehlen sie daher regelmäßig zu kontrollieren und
ggf. mit einem passenden Schlüssel nachzuziehen. Reinigen Sie Ihr Trainingsgerät regelmäßig mit einem feuchten Tuch, um die
Oberächen von Schweiß und Staub zu säubern.
• Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch, um das saubere Erscheinungsbild aufrecht zu erhalten.
• Die sichere Verwendung des Geräts kann nur dann gewährleistet werden, wenn das Gerät regelmäßig auf Schäden und
Abnutzungen überprüft wird (beispielsweise an Handgriffen, Pedalen, Sattel etc.). Es ist essentiell, dass beschädigte
Geräteteile ersetzt werden und das Gerät erst nach erfolgter Reparatur wieder verwendet wird.
• Überprüfen Sie regelmäßig, ob Schrauben und Muttern richtig xiert sind.
• Fetten Sie bewegliche Geräteteile regelmäßig ein.
English 29
Français 51
Español 73
Italiano 95

8
DE
English
Español
Français
Italiano
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung vor der Verwendung des Geräts aufmerksam durch und bewahren Sie diese für den
zukünftigen Gebrauch auf. Die Produktmerkmale können leicht von den auf den Abbildungen dargestellten Merkmalen
abweichen. Veränderungen können vom Hersteller ohne Benachrichtigung vorgenommen werden.
• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgelesen haben. Die Sicherheit
und die Efzienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und
fachgerecht gewartet und verwendet wird. Es liegt in Ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des
Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberäche platziert werden, um sicher verwendet werden zu können.
Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispielsweise an Pools
etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,6 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu lassen, ob Sie
körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für Ihre Gesundheit
und Sicherheit darstellen könnten, oder Sie daran hindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist
lebenswichtig, wenn Sie Medikamente einnehmen, welche Einuss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihres Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein.
Hören Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger
Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei Ihnen einer dieser Zustände auftreten, müssen Sie
zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerät darf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerät darf ausschließlich im häuslichen Bereich verwendet werden.
• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestellten Übungen
verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingsschuhe. Vermeiden Sie lose Kleidung, da
diese sich im Gerät verfangen oder Kleidung, welche Sie in Ihrer Bewegungsfreiheit einschränken könnte.
• Halten Sie Ihren Rücken während des Trainings gerade.
• Überprüfen Sie vor jeder Verwendung des Geräts, ob die Handgriffe, der Sattel, Muttern und Bolzen richtig festgezogen
wurden.
• Beachten Sie die maximale Position für anpassbare Geräteteile und gehen Sie nicht über die Markierung „Stopp“ hinaus, da
dadurch ein Risiko entstehen würde.
• Verwenden Sie das Gerät nur wie dargestellt. Sollten Sie während des Zusammenbaus oder der Überprüfung defekte
Teile feststellen oder während der Verwendung seltsame Geräusche, welche vom Gerät ausgehen hören, stoppen Sie
augenblicklich die Verwendung. Verwenden Sie das Gerät erst dann wieder, wenn das Problem behoben wurde.
• Lassen Sie beim Anheben oder Verschieben des Geräts Vorsicht walten, damit Sie Ihren Rücken nicht verletzen. Verwenden
Sie immer rückenschonende Hebetechniken und suchen Sie sich gegebenenfalls Hilfe einer weiteren Person.
• Alle beweglichen Geräteteile (z.B. Pedale, Handgriffe, Sattel… etc.) müssen wöchentlich gewartet werden. Überprüfen Sie
diese vor jeder Verwendung. Sollte etwas kaputt oder lose sein, reparieren oder xieren Sie das entsprechende Teil sofort.
Fahren Sie erst dann mit der Verwendung des Geräts fort, wenn Sie den guten Ausgangszustand wieder hergestellt haben.
• Achten Sie auf das Fehlen eines Freilaufsystems, was ein ernsthaftes Risiko darstellt.
• Halten Sie das Netzstromkabel fern von Wärmequellen.
• Stecken Sie keine Gegenstände in die Geräteöffnungen.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät bewegen oder reinigen. Reiben Sie die
Oberächen zur Reinigung mit einem milden Reinigungsmittel und einem feuchten Tuch ab. Verwenden Sie keinesfalls
Lösungsmittel.
• Verwenden Sie das Gerät nicht an Orten, welche nicht temperiert sind, wie beispielsweise Garagen, Verandas, Badezimmern,
Carports oder im Freien.
• Verwenden Sie das Gerät ausschließlich wie in der Bedienungsanleitung beschrieben.
• Eine inkorrekte Reparatur und strukturelle Modikationen (z.B. das Entfernen oder Ersetzen von Originalteilen) kann den
Gerätenutzer in Gefahr bringen.
• Die Schwungscheibe wird während der Verwendung sehr heiß.
• Aktivieren Sie die Tastensperre, wenn Sie das Gerät nicht verwenden.
• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von
einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut
gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
• Prüfen Sie vor der Benutzung die Spannung auf dem Typenschild. Schließen Sie das Gerät nur an Steckdosen an, die der
Spannung des Geräts entsprechen.
Hinweis: Maximalgewicht des Benutzers: 120 kg.

9
DE
KOMPONENTENÜBERSICHT

10
DE
LISTE DER EINZELTEILE
Nr. Bezeichnung Stk. Abbildung
1 Mittleres Basisrohr 1
2 Hinteres Basisrohr 1
3 Vorderes Basisrohr 1
4 Obere Konsole 1
5 Vertikale Konsole 1
6 Sitz Halterung 1
7 Konsole für Beinstrecker 1
8 Verstärktes Rohr 1
9 Ruderarm Konsole 1

11
DE

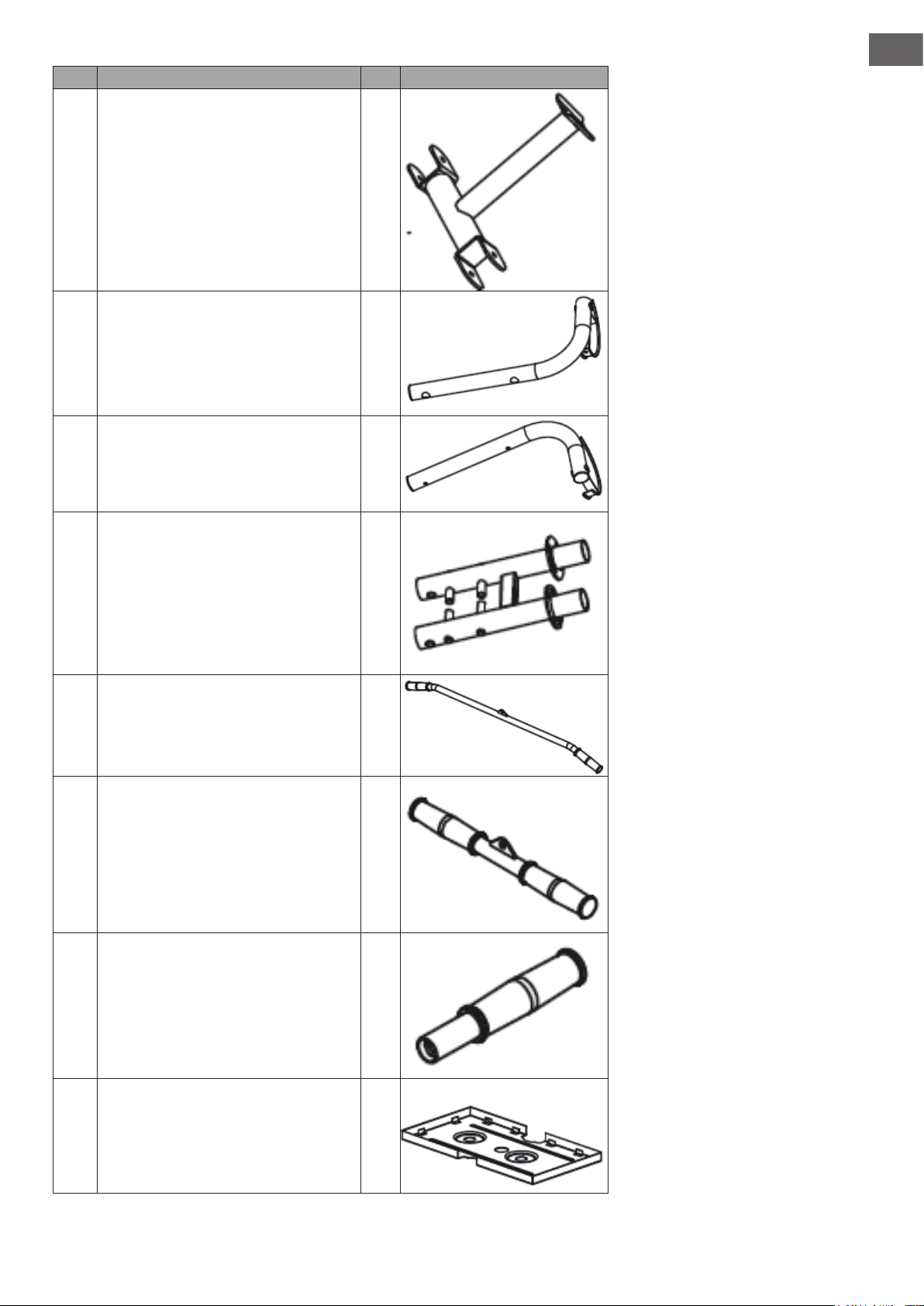

Nr. Bezeichnung Stk. Abbildung
10 Brustpresse Hauptteil 1
11 Linker Arm 1
12 Rechter Arm 1
13 H - Konsole 1
14 Lat Zug Griff 1
15 Curl Griff 1
16 Handauage 4
17 Stahlplatte 2

12
DE

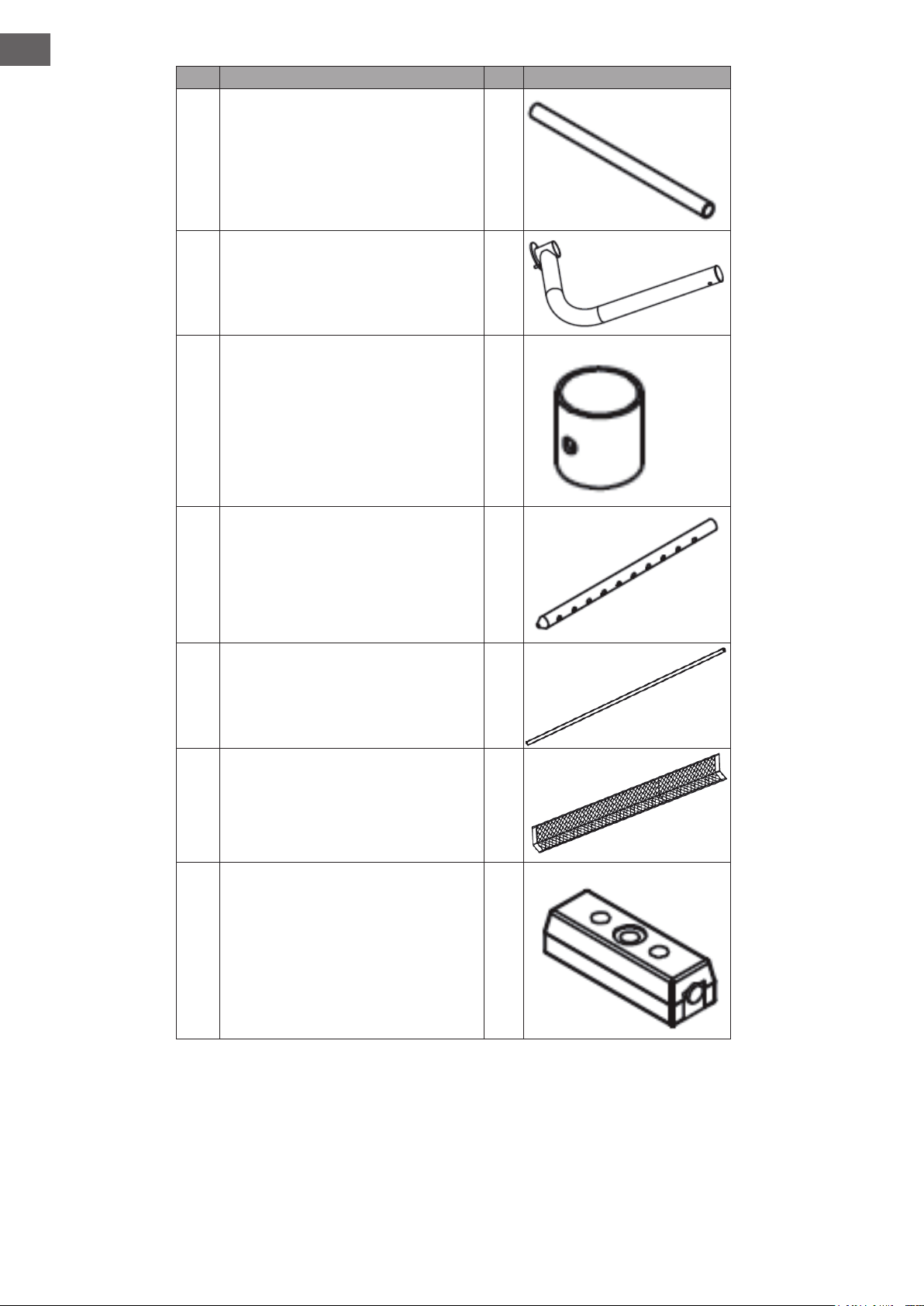

Nr. Bezeichnung Stk. Abbildung
18 Schaumstoff-Rohr Ø370mm 2
19 Ruderarm 2
20 Runde Halterung 2
21 Gewicht Pin 1
22 Chrom Rohre (1820mm) 2
23 Stahl Netz 4
24 Obere Gewichte 1

13
DE

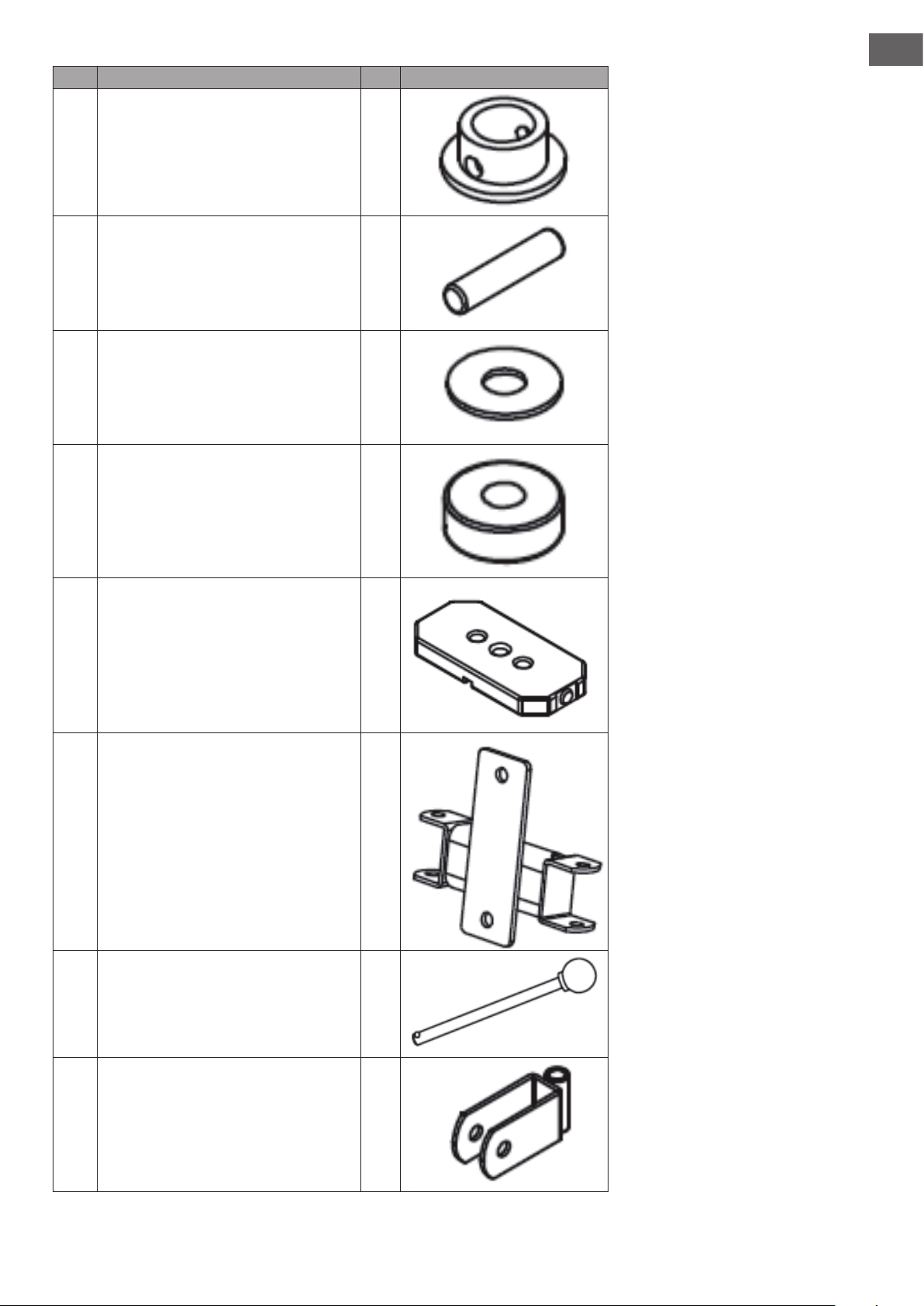

Nr. Bezeichnung Stk. Abbildung
25 Gewichts-Muffe 1
26 Pin Ø10mm 1
27 Große Unterlegscheibe Ø45mm 1
28 Gummikissen 2
29 Gewicht 9
30 Flaschenzug-Führung 1
31 Feststellstift (Ø10 x 150mm) 1
32 Flaschenzug-Halterung 2

14
DE

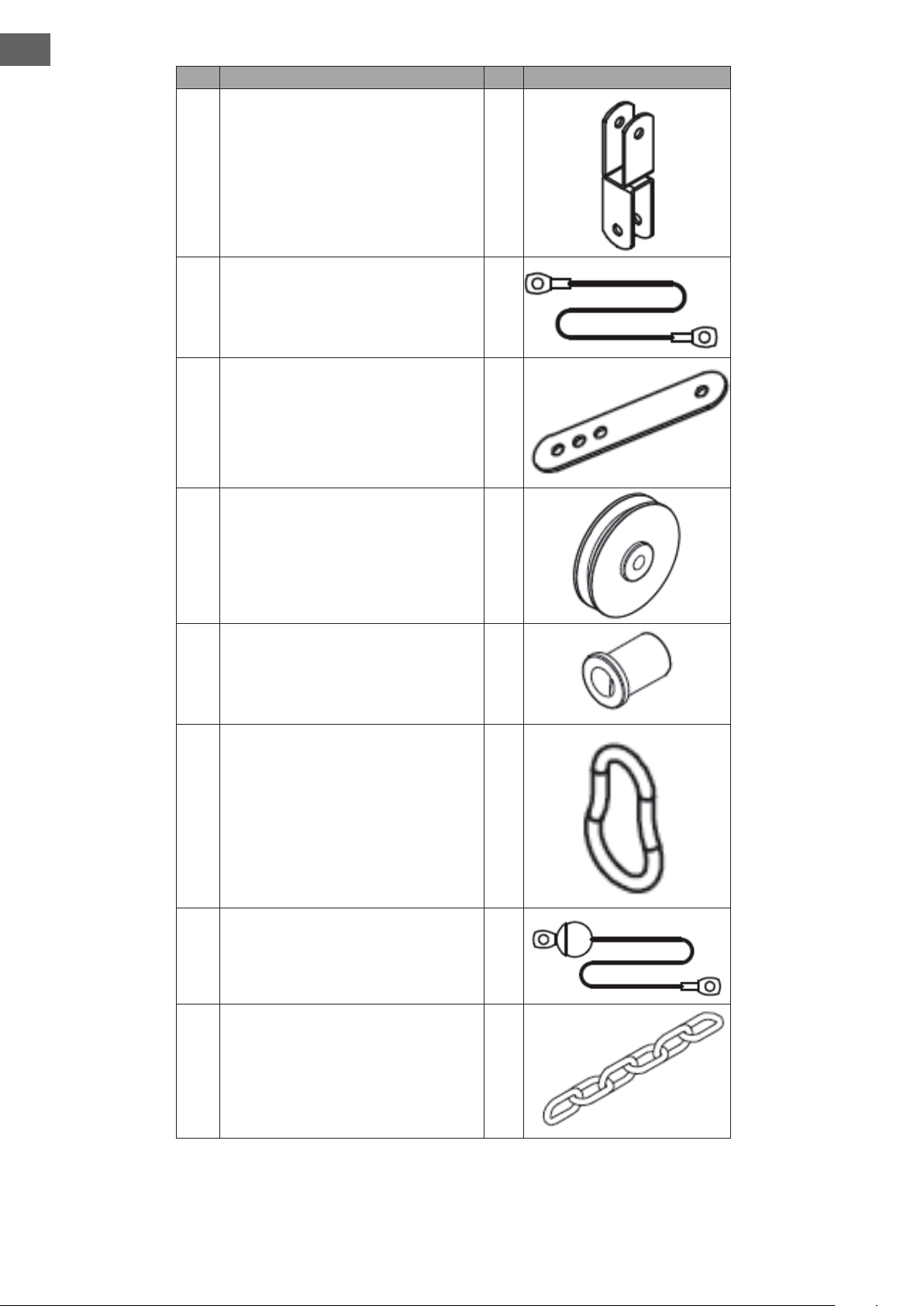

Nr. Bezeichnung Stk. Abbildung
33 Flaschenzug-Klammer 1
34 Seilzug 1 1
35 Justierplatte 2
36 Flaschenzug Ø90mm 14
37 Flaschenzug-Führungsmuffe 6
38 Karabiner 5
39 Seilzug 2 1
40 Kette 2

15
DE

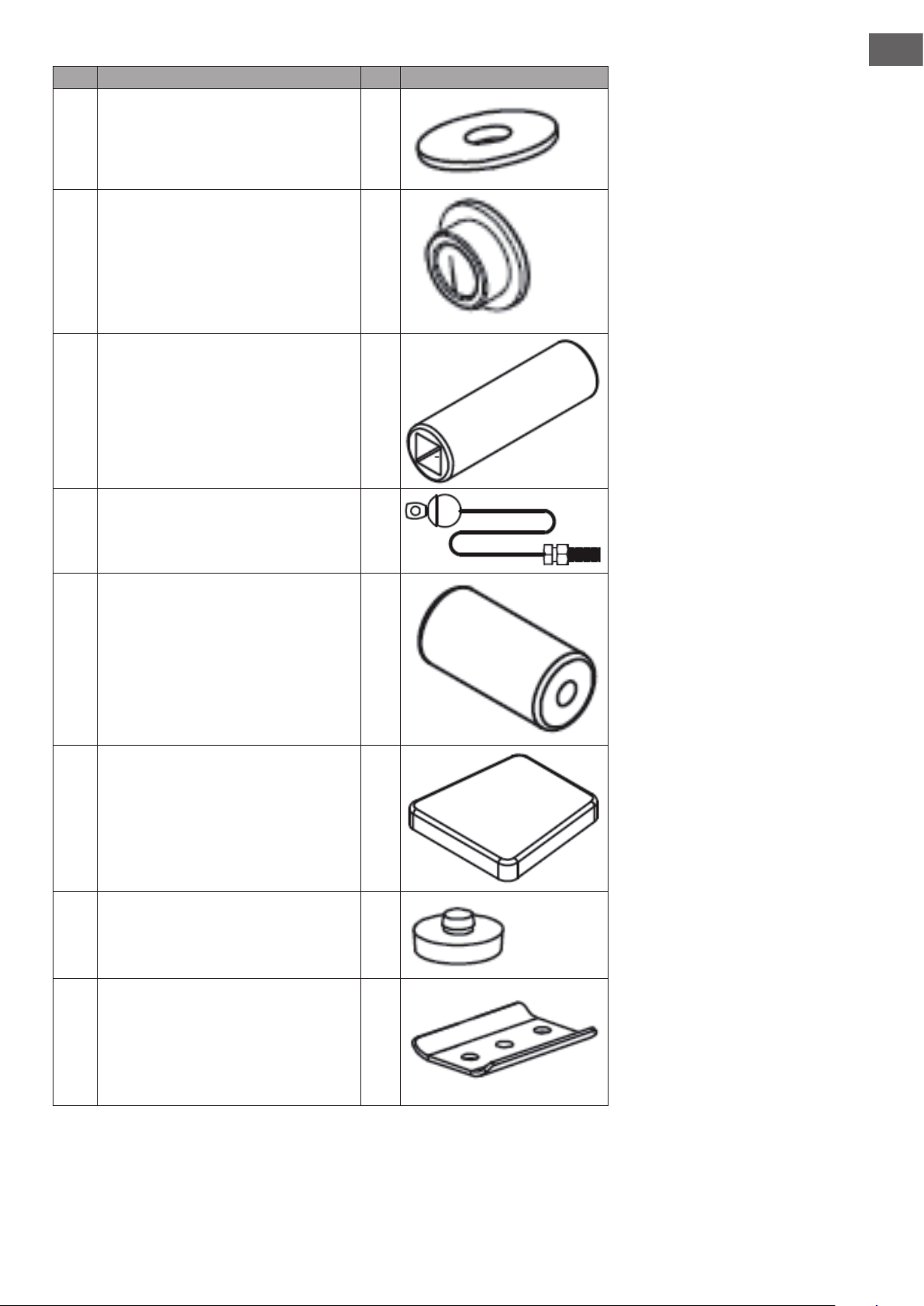

Nr. Bezeichnung Stk. Abbildung
41 Große Unterlegscheibe (Ø50mm) 2
42 Stahl Muffe 6
43 Schaumstoffpolsterung (250mm) 2
44 Seilzug 3 1
45 Schaumstoffpolsterung (160mm) 4
46 Sitzauage 1
47 PVC Dämpfer (Ø30 x 7mm) 4
48 Verstärkte Platte (100mm) 3

16
DE
Nr. Bezeichnung Stk. Abbildung
49 Gummidämpfer 1
50 Rückenlehne 1
51 Abbolzungsstütze 1
52 Flaschenzug-Muffe (Ø16mm) 1
53 Seilzug-Führung 16

17
DE

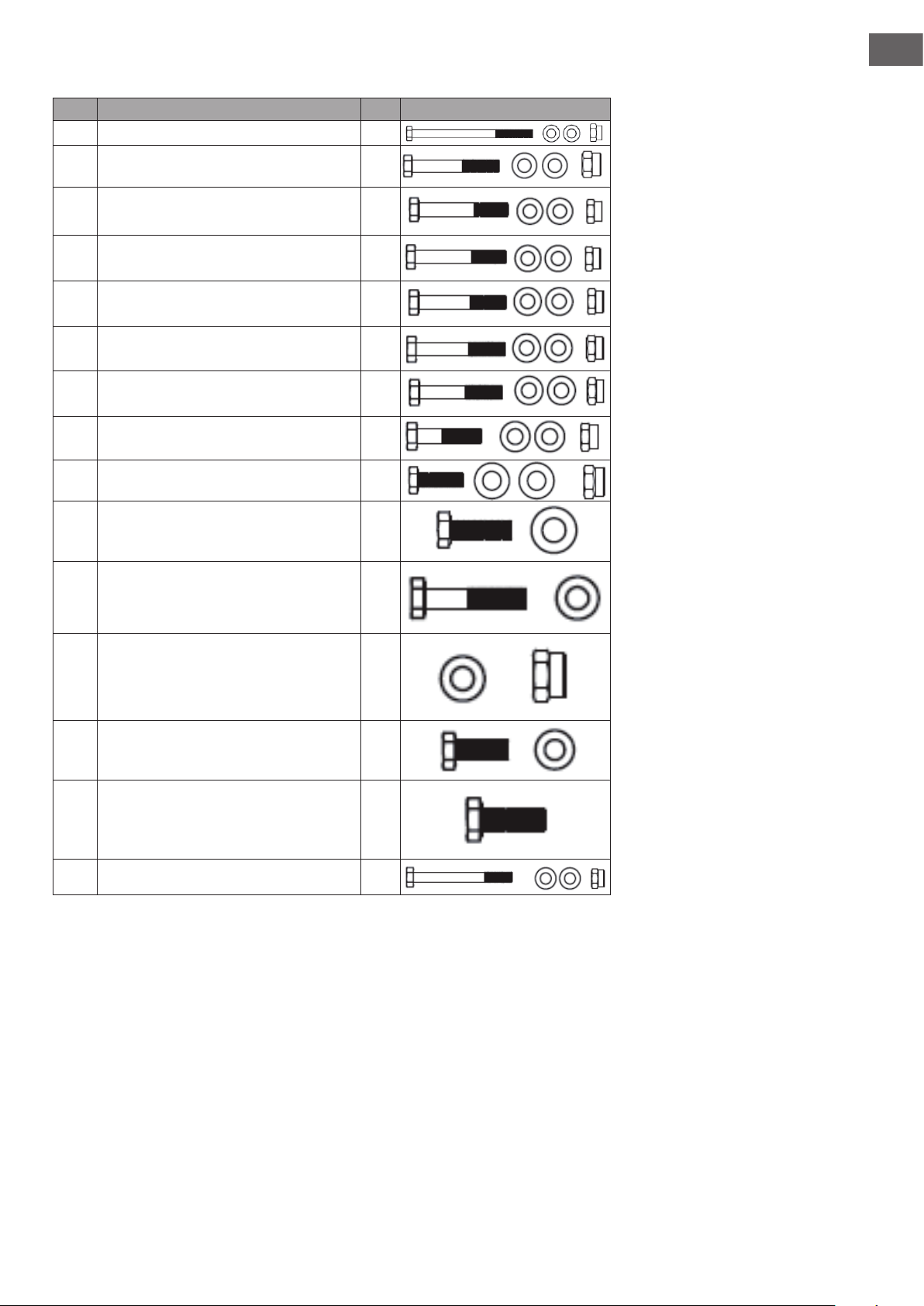

Montagematerial
Nr. Bezeichnung Stk. Abbildung
55 Schraube M12 x 190
56 Schraube M12 x 85
57 Schraube M10 x 90
58 Schraube M10 x 75
59 Schraube M10 x 60
60 Schraube M10 x 50
61 Schraube M10 x 45
62 Schraube M10 x 40
63 Schraube M10 x 25
64 Schraube M10 x 25
65 Schraube M8 x 45
66 Scheibe + Mutter M10
67 Schraube M8 x 20
68 Schraube M6 x 16
69 Schraube M10 x 110

18
DE
ZUSAMMENBAU

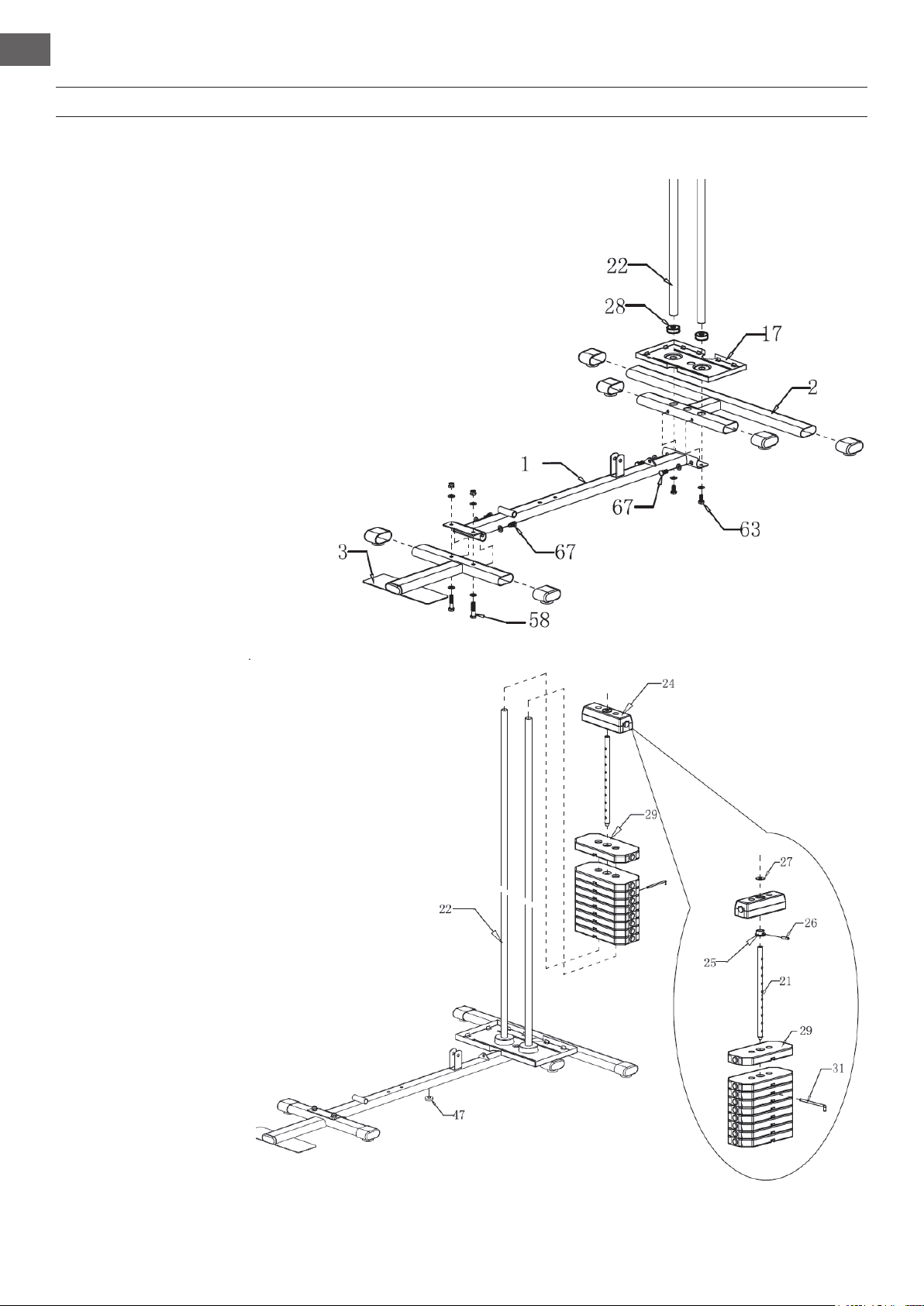

Schritt 1
Befestigen Sie das mittlere Basisrohr
(1) mit dem hinteren Basisrohr (2) und
den Chromstangen (22). Nutzen Sie die
Inbusschrauben M10 x 25 (63) sowie M8
x 20 (67) sowie Unterlegscheiben
Bringen Sie dann das vordere Basis-
rohr (3) an. Passend hier sind M10x45
(61) und M8x20 (67), jeweils inklusive
entsprechenden Unterlegscheiben und
Muttern.
Schritt 2
Schieben Sie, wie in der
Grak gezeigt, die Gewichte
(24, 29) über die Chriom-
stangen (22).

19
DE

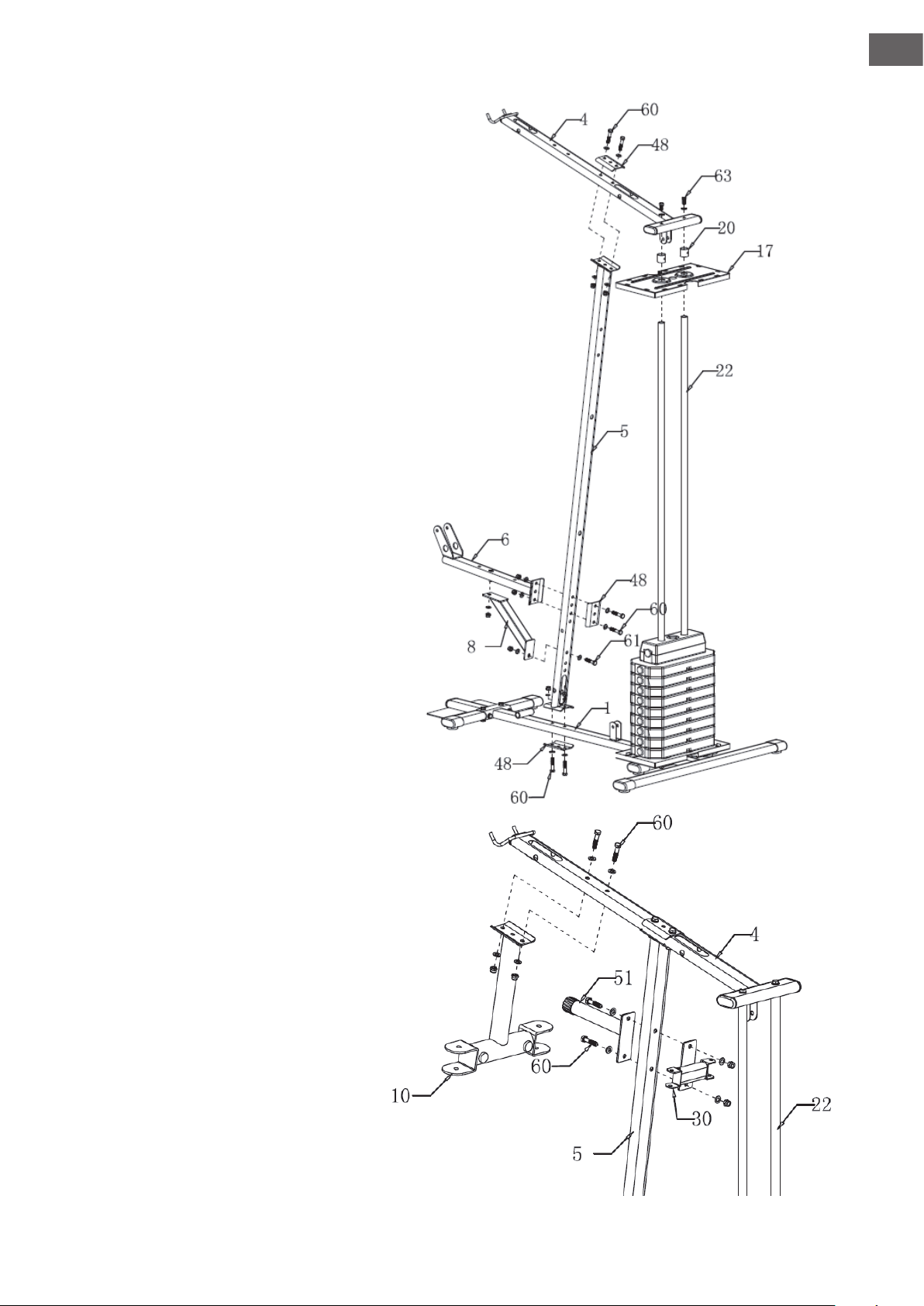

Schritt 3
Bringen Sie die vertikale Konsole (5) am
mittleren Basisrohr (1) an. Nutzen Sie die
verstärkte Platte (48) sowie die Schrauben
(und Muttern, Unterlegscheiben) M10 x 50
(60) zum kontern.
Bringen Sie danach die obere Konsole (4)
an der vertikalen Konsole (5) an (auch an
der verstärkten Platte (48)).
Auch hier passen M10x50 (60).
Schieben Sie die Chromstzangen (22) in die
dafür passenden Fräsungen in der oberen
Konsole (4). Fixieren Sie mit den Schrauben
M10x25 (63).
Bringen Sie die Halterung für den Sitz (6)
und das verstärkte Rohr (8) an der vertika-
len Konsole (5) an.
Nutzen Sie die verstärkte Platte (48) sowie
die Inbusschrauben M10x50 (60), die
Schrauben M10x45 (61), sowie entspre-
chende Unterlegscheiben und Muttern.
Schritt 4
Bringen Sie die Brustpresse (10) an der
oberen Konsole (4) an. Nutzen Sie 2 Inbus-
schrauben M10x45 (60) sowie entsprechen-
de Unterlegscheiben und Muttern.
Bringen Sie die Führung für den Flaschen-
zug (30) am Abbolzungsstutzen (51) an, so
dass die Vertikale Konsole (5) dazwischen
liegt.
Kontern Sie mit 2 Inbusschrauben M10x50
(51) und entsprechenden Unterlegscheiben
und Muttern.

20
DE

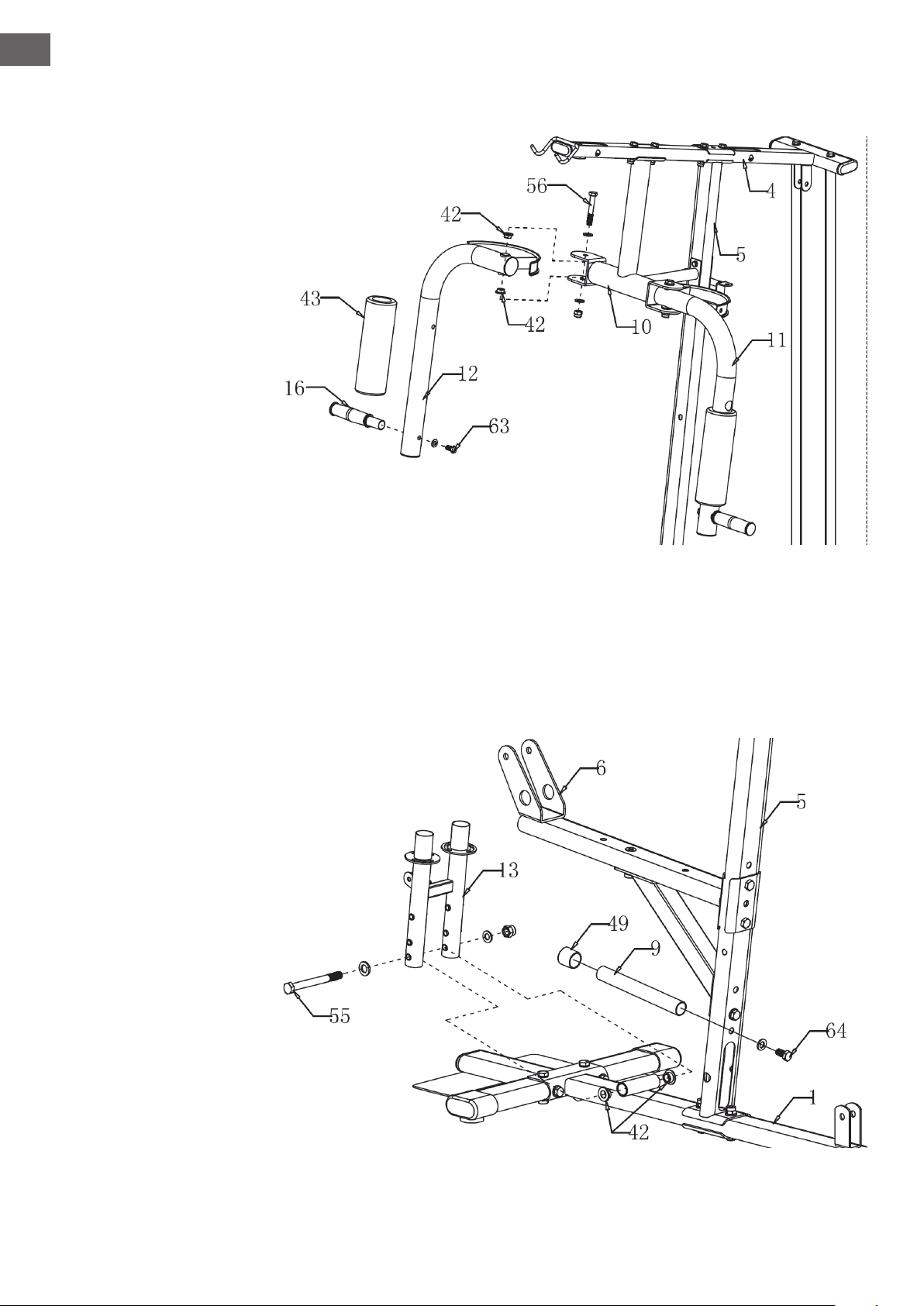

Schritt 5
Bringen Sie den rechten Arm (12)
an der Brustpresse (10) an.
Fügen Sie die Stahl-Muen (42)
in die Aussparungen (siehe Gra-
k).
Fixieren Sie mit M12x85 (56) und
entsprechenden Unterlegscheiben
und Muttern.
Fügen Sie die Handauage (16)
hinzu und xieren Sie mit M10x25
und passender Unterlegscheibe
und Mutter.
Gehen Sie analog auf der linken
Seite vor.
Schritt 6
Bringen Sie die H-Konsole (13) am mittleren Basisrohr (1) an.
Fügen Sie dazu die Muen (42) in die Ausfräsungen und xieren Sie mit Inbusschraube M12x190 (55) sowie passender Unterleg-
scheibe und Mutter.
Fügen Sie die Ruderarm-Konsole (9) in die Aussparung in der vertikalen Konsole (5).l
Fixieren Sie mit Inbusschraube
M10x25 (64) und entsprechender
Unterlegscheibe.
