KLASS Fan Riaica DC User manual

Ventilateur de plafond
Riaica DC
Ventilateur déstratificateur DC
Ø122 Cm avec Plaque led 4000 K 1000 Lm
Mode d’emploi
Mode d’emploi (FR)
User Manual (UK)
Manual de instrucciones (SP)
Gebrauchein Leitung (DE)
Ver 1.1 EAN : 8435525600190

Contenu :__________________________ _______ ________
1. Précautions de sécurité
2. Pièces & Accessoires
3. Fixations
4. Assemblage des pales
5. Installation du prolongateur, Canopée et Coupleur
6. Alimentation électrique
7. Montage du ventilateur
8. Fonctionnement de la télécommande
9. Equilibrage du ventilateur
10. Fonctionnement Hivers / Eté

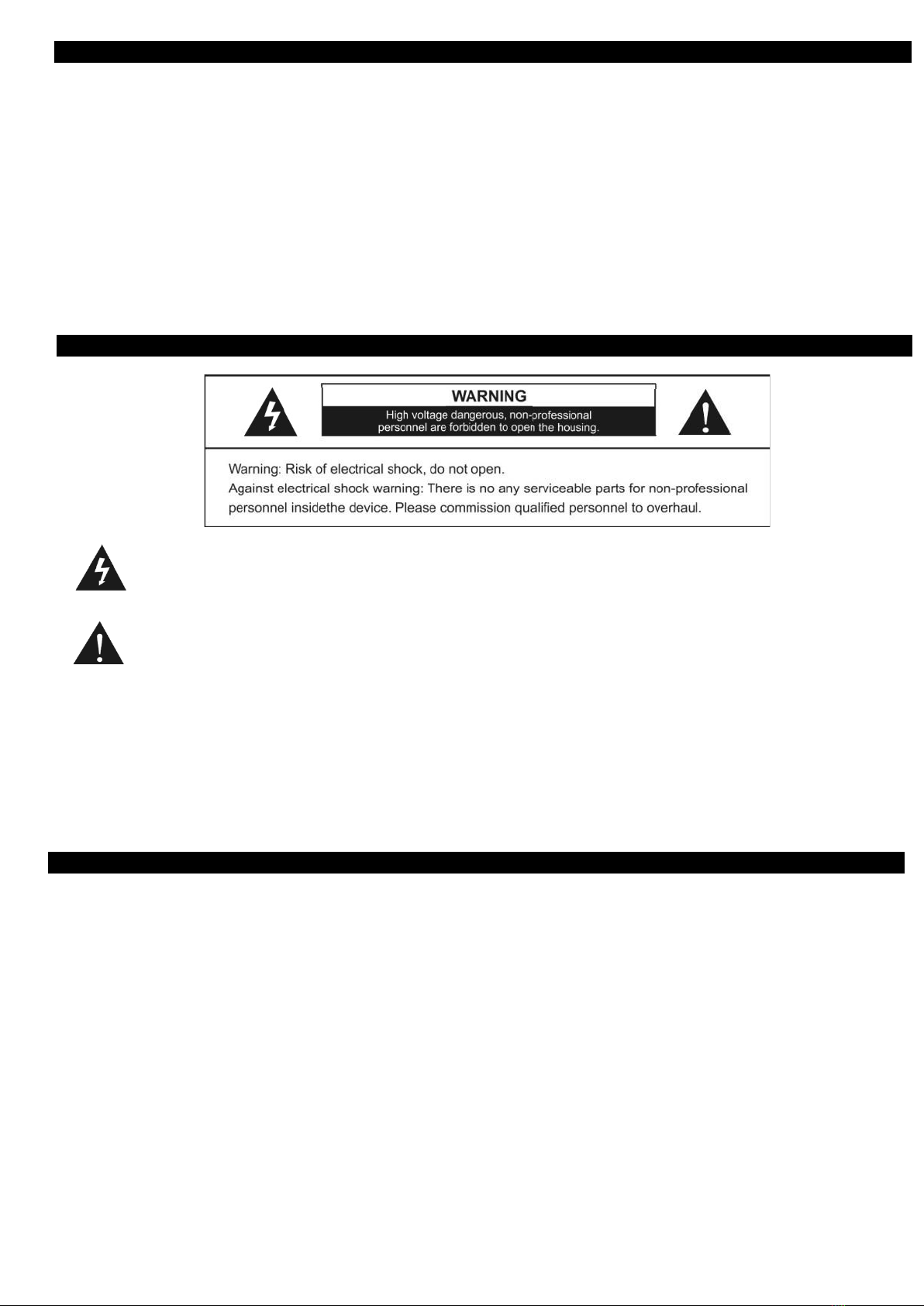

ATTENTION_____________________ ___________________
Non-isolé "Dangereux haut voltage" à l'intérieur de l'appareil. Pour éviter les chocs électriques, le personnel non professionnel a
interdiction d'ouvrir le boîtier.
Les composants et les pièces de sécurité doivent être remplacés par des pièces d’origine de la même marque. Il n'y a pas de pièces
réparables, sans l’intervention d’un professionnel, à l'intérieur de l'appareil. Prière de demander à un professionnel formé d’intervenir
sur votre ventilateur.
Attention !
Ce produit est conçu pour être utiliser uniquement avec les pièces fournies avec ce produit et / ou les accessoires spécifiquement destinés à être utilisés
avec ce produit. L'utilisation de pièces et / ou d'accessoires non désignés pour être utilisé avec ce produit peut entraîner des blessures corporelles ou
des dommages matériels.
Précautions de sécurité ______________________ ________ _
L'installation doit être effectuée par un installateur qualifié, Si vous installez ce produit par vous-même, vous endossez la
responsabilité de l’installateur.
1. Éteignez l'alimentation avant l'assemblage et le démontage. Pour éviter les chocs électriques, l'assemblage doit être
utilisé en fonction de l'ordre du conducteur de terre, de la ligne de traction à la ligne d'alimentation, du démontage de la
ligne d'alimentation, de la ligne nulle au conducteur de masse.
2. Assurez-vous que toutes les vis soient sérés au cours de l'installation.
3. Ne touchez pas les pales au cas où le ventilateur se mette en marche.
4. L'appareil doit être connecté en permanence à l'alimentation électrique par un interrupteur à double pôle ayant
une séparation de contact d'au moins 3 mm dans tous les pôles.
5. Ne branchez pas le ventilateur de plafond à un variateur ou à un régulateur.
6. Le ventilateur de plafond doit être monté à une hauteur minimale de 2,5 m du sol et à 3 0.5 m du mur.
7. Ne pas installer dans les zones / place près de produits chimiques et inflammable telle que cuisinière à gaz, lieux,
humide et humidité élevée, comme la salle de bain, les hautes vibrations ou impact et exposition continue direct
au vent.
8. Ne placez aucun objet venant obstruer les pales.
9. Lorsque toutes les connexions électriques sont terminées, rangez tous les fils soigneusement.
10. Assurez-vous que les vis et la connexion sont bien serrées jusqu'à ce qu'elles soient bien ajustées.

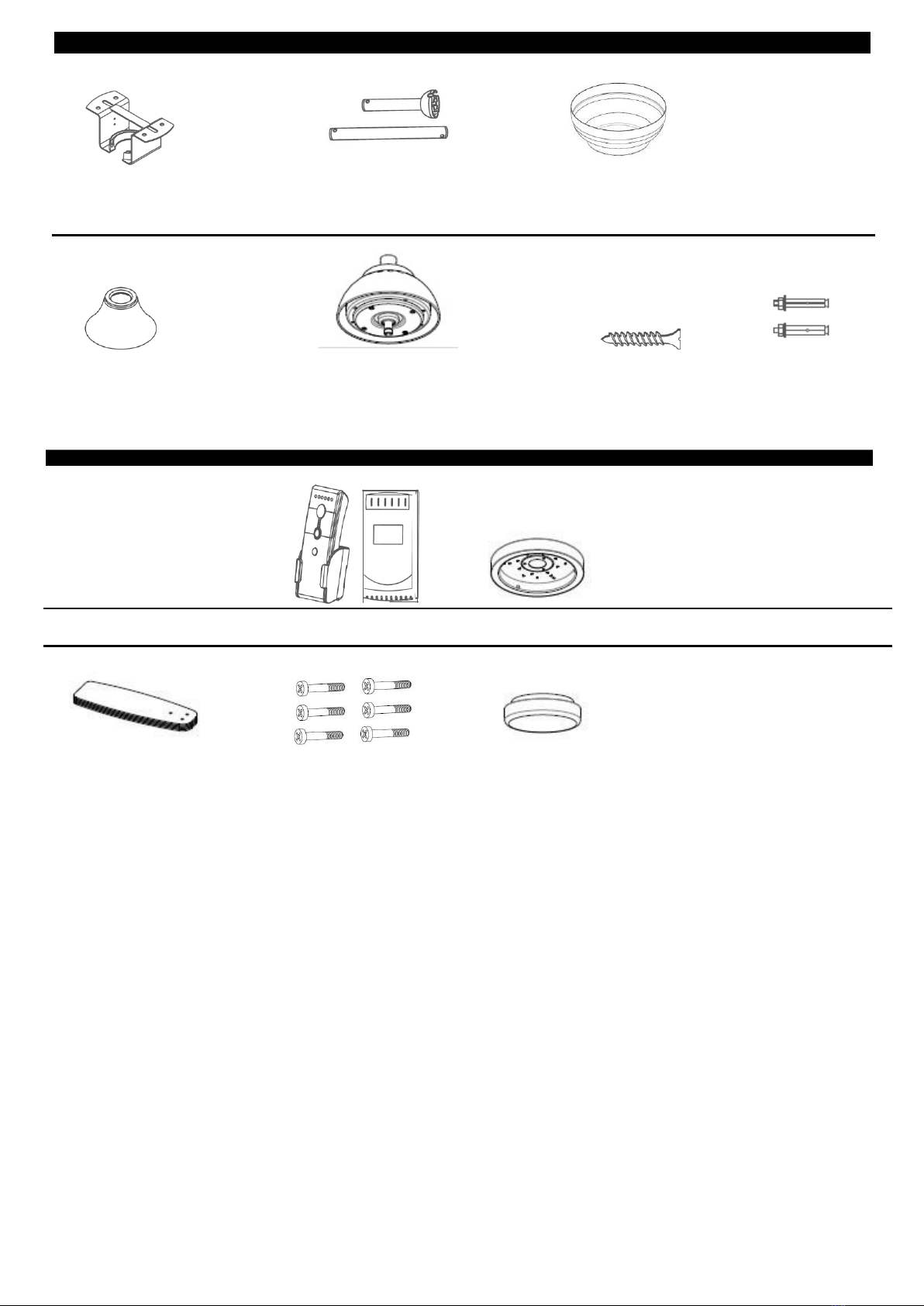

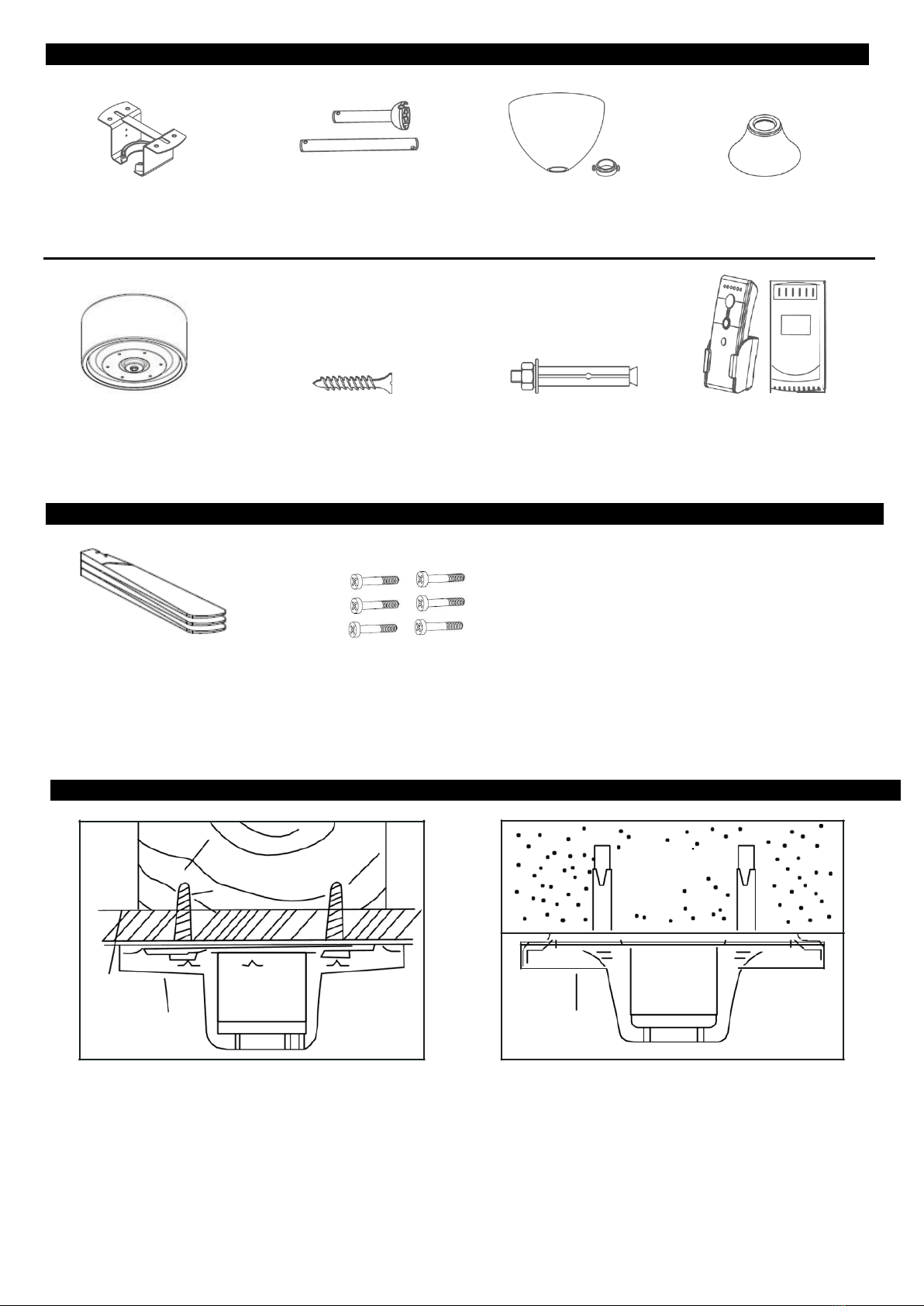

Pièces et accessoires ___________ ______ __ ____
Kit Télécommande Kit plaque led
---------------------------------------------------------------------------------------------------------------
Pales x 4 Visses pour pales X 12 Globe
Pièces et accessoires _____ _________ ______ ___ _____
------------------------------------------------------------------------------------------------------------------------------------
. Suspension Rotule et prolongateurs Canopée et fixateur
--------------------------------------------------------------------------------------------------------------------------------------------------------------
. . Cache coupleur Moteur Visses a bois Visse a béton

Pièces et accessoires _ _________ _________ _ _______

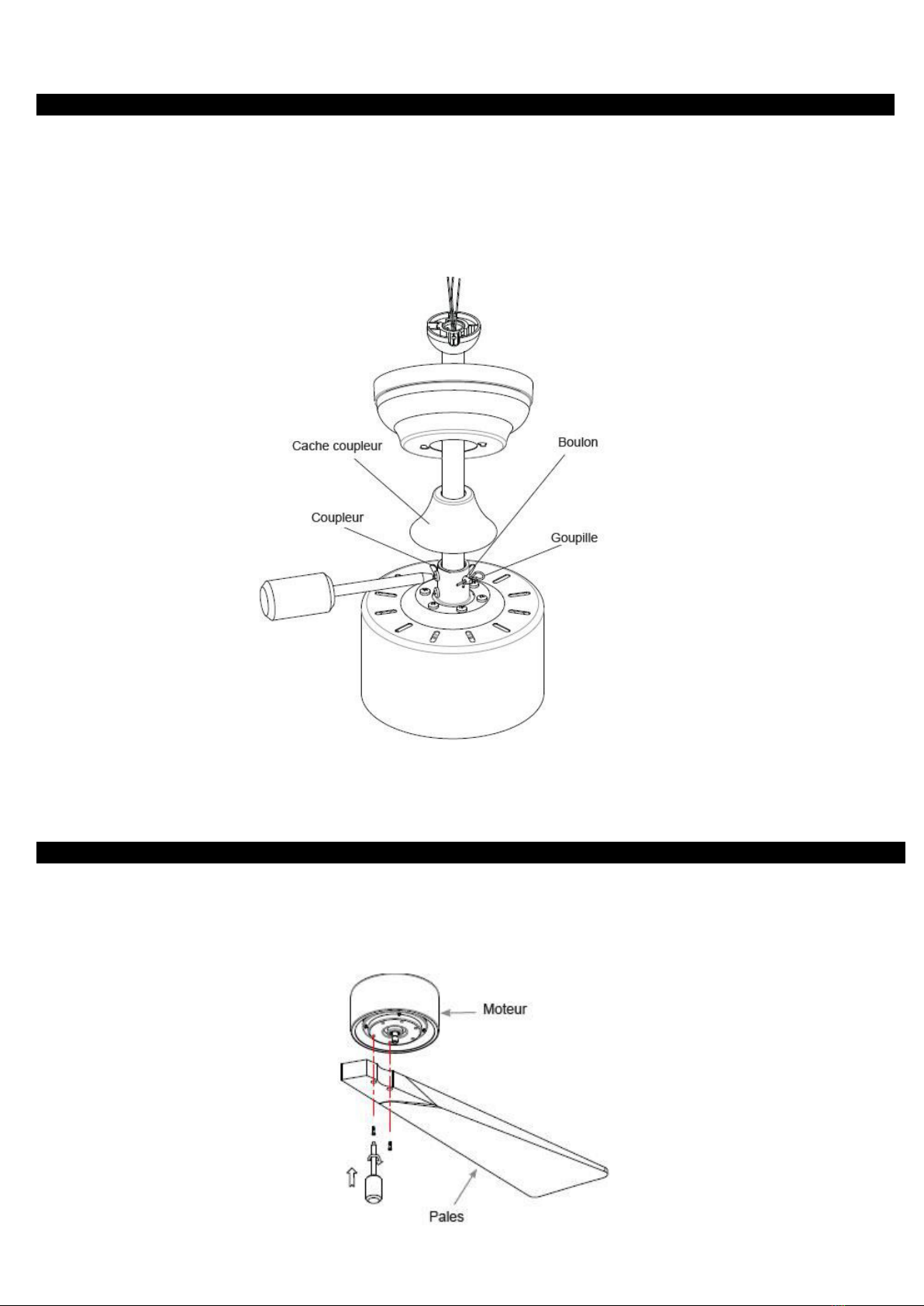

1) Sélectionnez le prolongateur de la hauteur convenable à votre installation.
2) Si le prolongateur que vous avez n’est pas assez long, adressez vous au distributeur de votre ventilateur.
3) Enlever la goupille, les deux visses sur le coupleur.
4) Placer le prolongateur a travers la canopée, et faite passer les câbles électrique à travers le prolongateur.
5) Emboitez le prolongateur dans le coupleur, insérez la visses de couplage et la goupille, serrez les deux visses sur
le coupleur et faite glisser le couvercle du coupleur.
Le ventilateur doit être monté au minimum à 2,30 mètre du sol.
Connectez le prolongateur au coupleur.
Assemblage des pales __ ____________ ________
1) Faite glisser les pales dans les fente à travers le carter du moteur, Vissez les à travers les ouvertures côté
moteur.
2) Répétez l’opération pour chaque pale.
Attention les rondelles sont importante ne les omettez surtout pas !

Connexions électrique __ ____________ ________
Sur le bornier connectez Phase, Neutre et la terre.
Connectez le récepteur à l’aide des connecteurs rapide, coté entrée du récepteur et coté moteur.
Faite glisser le récepteur du ventilateur sous la platine de support du ventilateur.

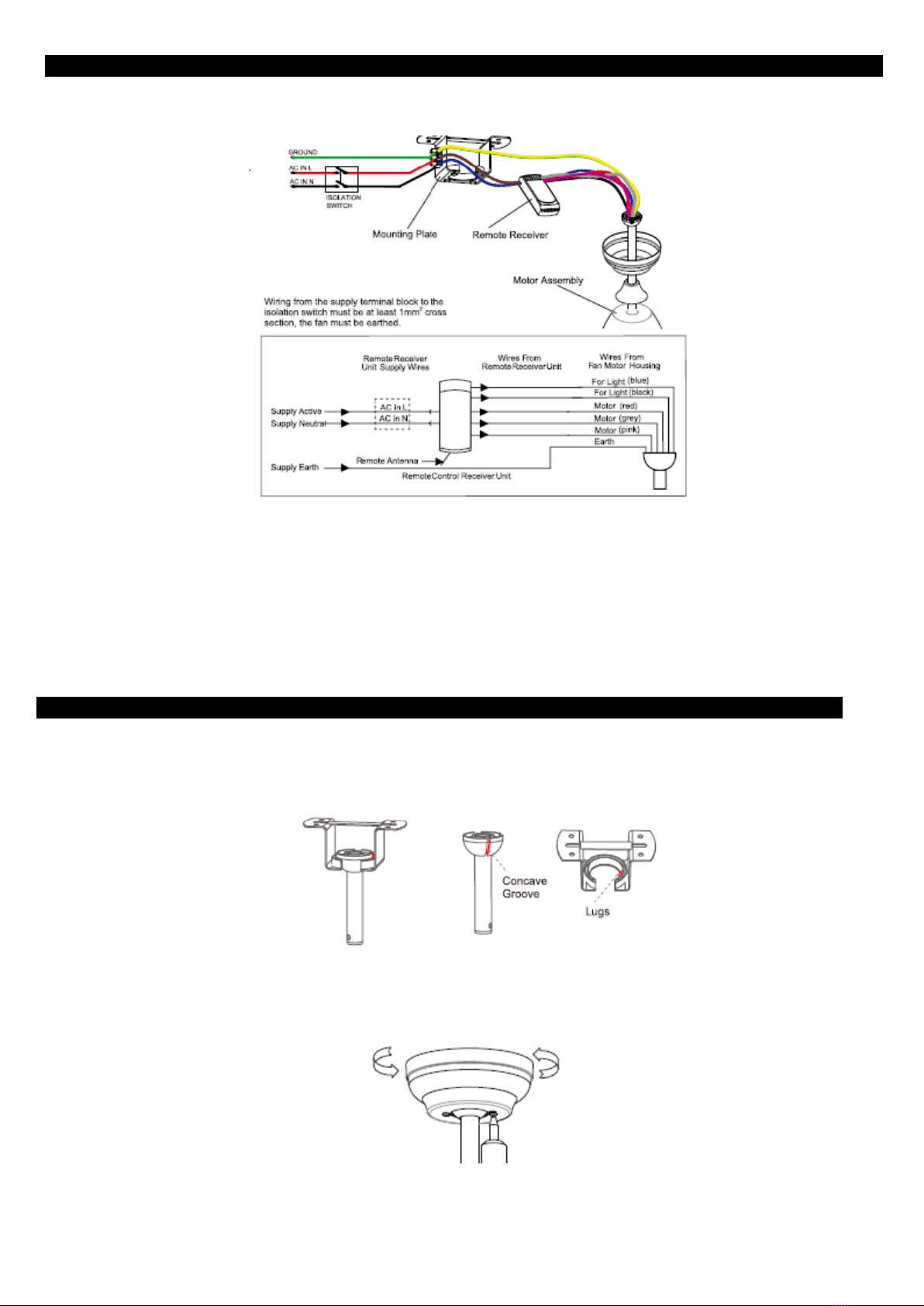

Connexions électrique dans le cas ou vous sectionniez les connecteurs rapide
Connecter le fil jaune/vert (la terre) au terminal
1) Connecter le fil rouge avec le rouge moteur
2) Connecter le fil rose avec le rose moteur
3) Connecter le fil gris avec le gris moteur
4) Connecter le fil Bleu avec le bleu moteur
5) Connecter le fil blanc avec le blanc neutre du luminaire.
6) Le fil noir du récepteur (entrée) avec la phase sur le bornier
7) Le fil blanc du récepteur (entrée) avec le neutre sur le bornier
8) Maintenant vous pouvez placer le récepteur sous le support du ventilateur.

Installation du kit lumineux __ ____________ ________
Installer le globe en le vissant sur le kit lumineux.
Monter votre ventilateur __ ____________ ________
1) Placer la rotule à l’intérieur du support, faite tourner le prolongateur afin que la rainure se trouvant sur la rotule
entre dans l’ergot se trouvant sur le support.
Ceci permet au ventilateur de ne pas tourner lors de sont fonctionnement.
Attention ! dans le cas d’une installation d’un support en pente, l’ergot du support doit être placé en
parallèle de la pente, afin que la rotule puisse prendre la pente sans entrave avec l’ergot.
2) Installer la canopée en tournant ce dernier afin de pouvoir y mettre les visses.

Appairer votre télécommande _ _ __________
Important : Par défaut la télécommande incluse est appariée avec votre récepteur. Lorsque La télécommande ne répond
pas veuillez suivre pas à pas cette procédure appairage.
1) Mettez la batterie dans la télécommande.
2) Assurez-vous que le ventilateur est alimenté par l’électricité.
3) Pendant les 30 première secondes, suivant la mise en alimentation électrique de votre ventilateur, le canal
d’appairage reste ouvert, dans cet intervalle appuyez sur le bouton ON/OFF de votre télécommande pendant 5
secondes.
4) Un bIP de émit par la télécommande et le ventilateur signale que les deux éléments sont appairer.
Note 1 : Un bip sera émis lors qu’une fonction est transmise et réceptionnée par le récepteur.
Note 2 : Le moteur ne réagit pas instantanément au ordre, soyez patient.
Note 3 : La fonction Memory est active, elle permet d’éteindre le ventilateur avec un interrupteur mural, et à l’allumage de
cet interrupteur, le ventilateur revient à la dernière programmation.
Note 4 : Enlevez la batterie de la télécommande si vous n’utilisez pas votre ventilateur.
Note 5 : Pour changer le sens de rotation, vous devez mettre le ventilateur en mode off.
Note 6 : Une seule télécommande peut être appairer avec ce ventilateur.
Note 7 : Lorsque vous éteignez à l’interrupteur et vous le rallumez, la lumière s’allume automatiquement.

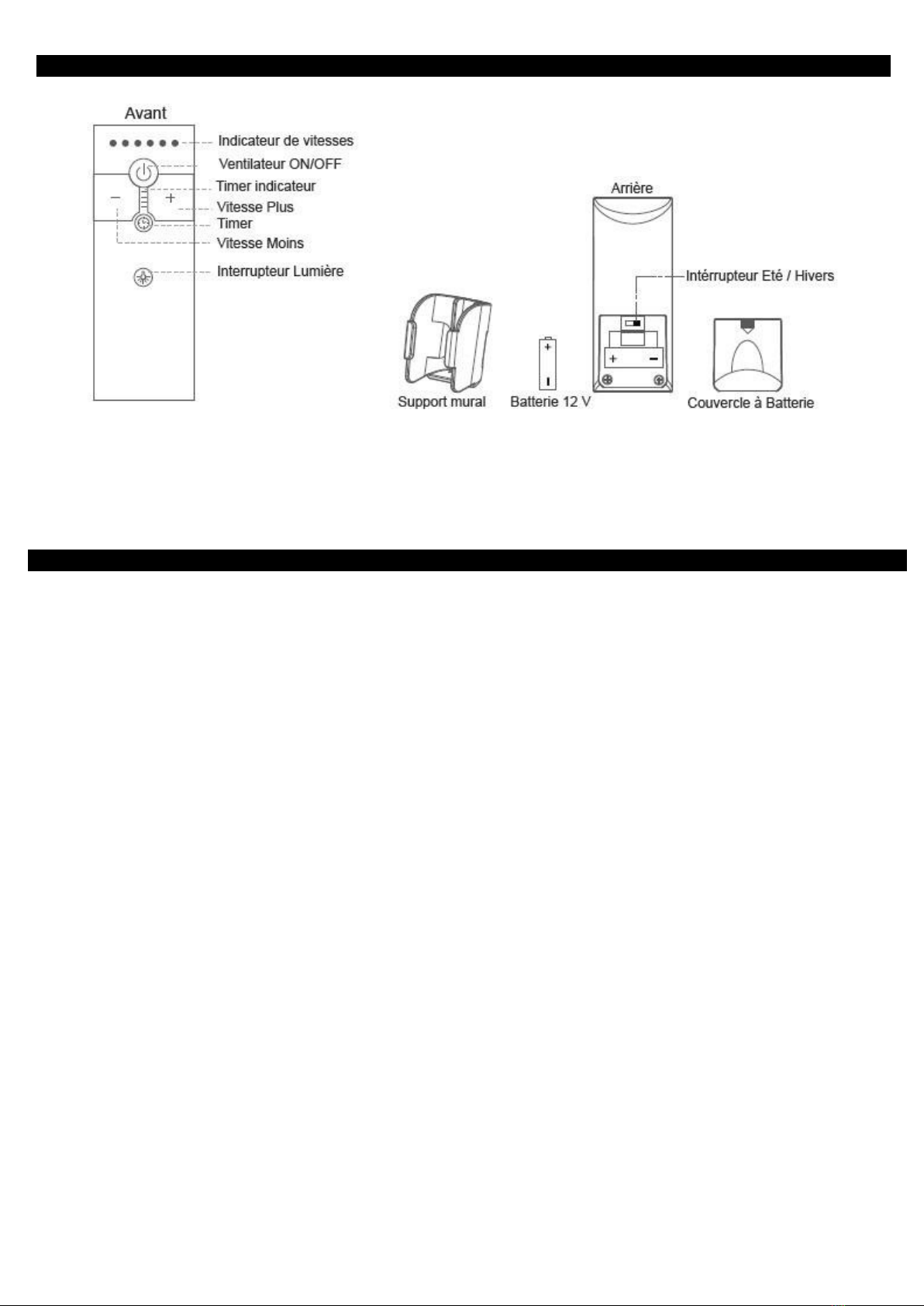

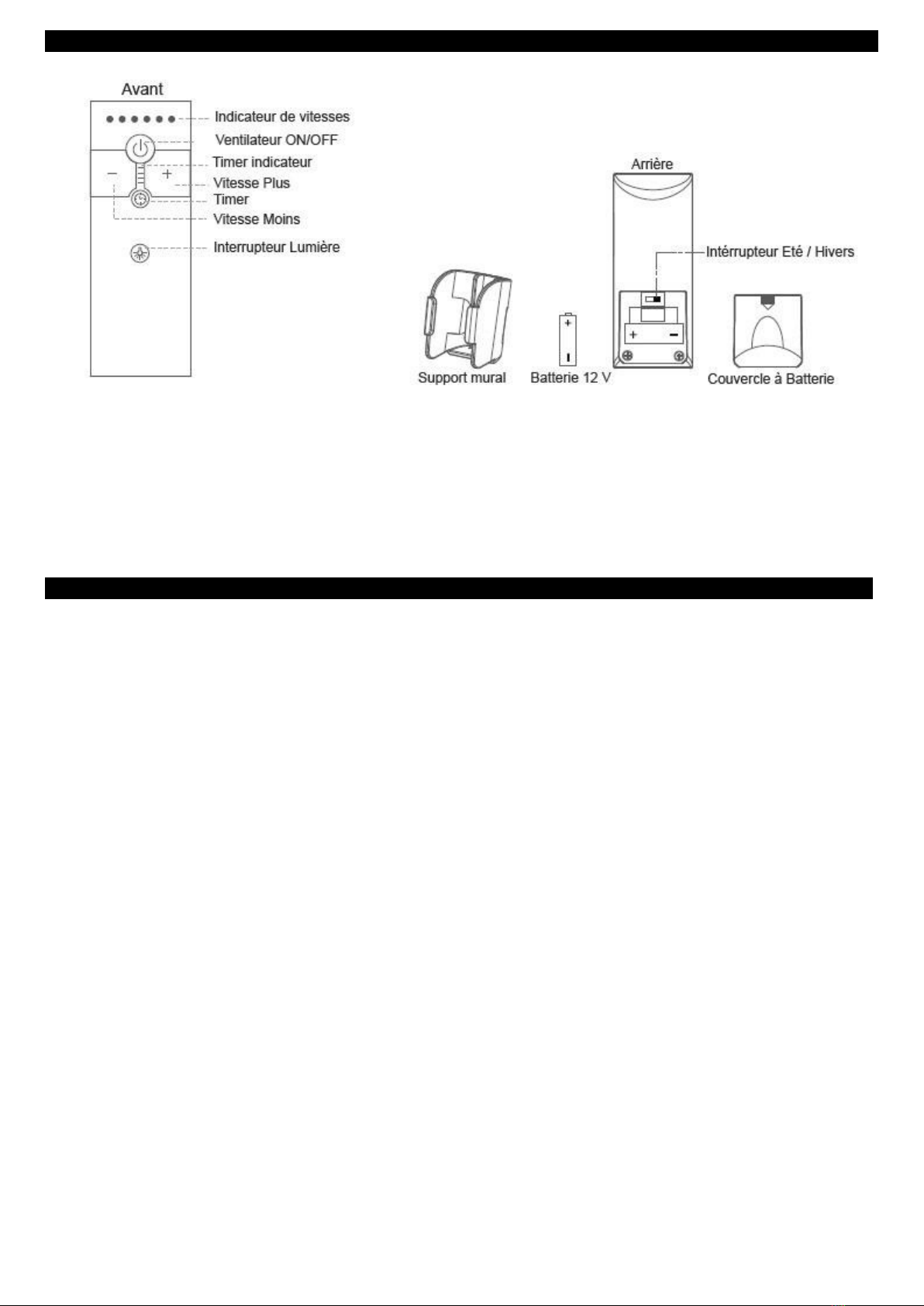

Fonctionnement de la télécommande _ _ __ ______
Votre ventilateur possède 6 vitesses, il possède un programmateur d’arrêt de huit heures.
Indicateur timer allumé, 1 led = 1 heure, 2 led = 2 heures, 3 led = 4 heures, 4 led = 8 heures.

Equilibrage de votre ventilateur _ _ __ ________
Après installation, dans certain cas, vous pouvez entendre une vibration sur votre ventilateur. Plus la vitesse sera haute, plus
le bruit sera fort.
Ceci est dût au fait que votre ventilateur est déséquilibrée, il y a plusieurs facteur qui peuvent déséquilibrer un ventilateur de
plafond, dans la majorité des cas une incohérence sur les pales est à la base du problème.
1) Mesurez la distance entre chaque pales, et vérifier que l’espace entre les pales est le même. Si ce n’est pas le cas,
dévisser le pale en question et remettez la à la bonne distance.
2) Verifier la distance entre l’extrémité des pales et votre plafond, si vous constatez une différence de distance entre le
plafond et la pale, démontez la pale, verifier que vous avez tous les éléments du type rondelles.
3) Longueur des pales. Vérifiez que toutes les pales sont fixées de la même façon avec la même distance entre le
moteur et le bout des pales.
Enfin, un kit d’équilibrage est fournis dans votre ventilateur, il est possible qu’une pale soit plus légère de 0.5 ou 1 Gr que
les autre, ce qui provoque une vibration.
Pour détecté la pale qui serait différente, utilisez la pince prévue à cet effet. Fixez la pince sur une pale et allumer le
ventilateur, voyez si cela améliore l’équilibrage.
Identifié les pales en répétant l’opération, et coller l’un des poids fournis dans le kit d’équilibrage.
Dépannage de votre ventilateur de plafond_ _ __ ________
Problèmes
Cause possible
Suggestion solution
Le ventilateur ne
démarre pas.
a. Disjoncteur hors
position.
b. Les connexions
électrique du
ventilateur on bougés
c. La batterie de la
télécommande est à
HS.
d. Le ventilateur n’est pas
appairer
a. Vérifiez votre
disjoncteur.
b. Vérifiez les
connexions de votre
ventilateur.
c. Remplacez la pile de
la télécommande.
d. Appairer votre
ventilateur.
Le ventilateur vibre.
a. Les pales ne sont pas
à l’horizontal au
plafond
b. Il manque des visses
aux pales
a. Revoyez la séquence
d’équilibrage des
pales.
b. Serrez toutes les
visses.
Le ventilateur fait du
bruit.
a. Il manque des visses
b. Le ventilateur est mal
fixé au plafond
a. Resserrez toutes les
visses.
b. Resserrez les visses
de la platine de
fixation.
Exclusion de Garantie _ _ __ ________
Sont exclues de la garantie, tous les coups sur les pales ou moteurs, tous les globes cassés, et bien sur tous les problèmes
de transport.
Flashage de votre récepteur :
Les flashage de récepteurs ne sont pas couvert par la garantie, en effet à l’installation vous avez la responsabilité de :
- Utiliser une ligne électrique unique pour votre ventilateur.
- Protéger cette dernière à l’aide d’un disjoncteur en Courbe « A »
- Utilisez un interrupteur mural afin de mettre le ventilateur hors tension dans cas ou vous ne l’utilisez pas un certain
temps.
Les hausse de tension de votre fournisseur ne seront pas couvertes pas la garantie.

Remplissez ce formulaire pour l’archiver en cas de SAV
ATTENTION : UTILISEZ CE FORMULAIRE UNIQUEMENT EN CAS DE SAV
VOTRE DEMANDE DE GARANTIE DEVRA S’ACCOMPAGNER DU SUIVANT :
________________________________________________________________________________
1. Ce formulaire dument complété .
2. Une preuve d’achat, facture ou ticket de caisse.
3. Preuve d’installation par un électricien professionnel.
________________________________________________________________________________
Merci de nous faire copie de votre facture d’installation.
Votre électricien peux vous aider a remplir ce formulaire.
CLIENT (OU UTILISATEUR) ACTUELLE ADRESSE D’ INSTALLATION :
Noms:.......................................................................................................................................................
Adresse:...................................................................................................................................................
Numéro:....................................................................................................................................................
Code postal:................................................département …………………………………………..……….
Téléphone:........................................Mobile:................................................Fax:.....................................
Email:........................................................................................................................................................
Contact alternatif……...............................................................................................................................
Téléphone:......................................................................Email:................................................................
Problème de garantie:..............................................................................................................................
DETAIL DU PRODUIT:
Date d’achat:...................................................................Modèle No…....................................................
Installateur
Détails......................................................................................................................................................
Enterprise ou artisan
Adresse:...................................................................................................................................................
Téléphone:........................................Mobile:...................................................Fax:..................................
Noms:.............................................................................SIRET …..………..............................................
Pour faire appel à la garantie : www.klassfan.com Eamil : p[email protected]

ES
Contenido :_______________ _______ ________
1. Precauciones de seguridad
2. Partes desatadas & Accesorios
3. Fijación
4. Instalación de las aspas
5. Instalación de la tija, florón et acoplador
6. Alimentación eléctrica
7. Montaje del ventilador
8. Mando a distancia
9. Equilibrar el ventilador
ATENCION_____________________ ________________ ___
Non-isolé "Dangereux haut voltage" à l'intérieur de l'appareil. Pour éviter les chocs électriques, le personnel non professionnel a
interdiction d'ouvrir le boîtier.
Los componentes y las piezas de seguridad deben reemplazarse por piezas originales de la misma marca. No hay partes
reparables, sin la intervención de un profesional, dentro del dispositivo. Pídale a un profesional capacitado que interviene en su
ventilador.
Atención!
Este producto está diseñado para ser utilizado solo con las piezas suministradas con este producto y / o accesorios específicamente diseñados para su
uso con este producto. El uso de piezas y / o accesorios no diseñados para su uso con este producto puede ocasionar lesiones personales o daños a la
propiedad.
Precauciones de seguridad ______________________________ _
Este ventilador debe ser instalado por un electricista calificado
1. Todos los trabajos eléctricos pueden ser realizados solamente luego de la desconexión del suministro eléctrico
apagando los interruptores automáticos o los fusibles para asegurar el aislamiento eléctrico total de la instalación.
Este ventilador debe ser conectado a la conexión de puesta a tierra
2. Asegúrese de que todos los tornillos estén asentados durante la instalación
3. No toque las aspas en caso de que el ventilador arranque.
4. El dispositivo debe estar conectado permanentemente a la fuente de alimentación a través de un interruptor de
doble polo con una separación de contacto de al menos 3 mm en todos los polos.
5. No conecte el ventilador de techo a un atenuador o controlador.
6. El ventilador de techo debe montarse a una altura mínima de 2,5 m del suelo y 3 a 0,5 m de la pared.
7. No instale en áreas / lugares cerca de productos químicos e inflamables, como estufas a gas, lugares húmedos y
con mucha humedad, como baños, altas vibraciones o impactos y exposición continua y directa al viento.
8. No coloque objetos que obstruyan las aspas.
9. Cuando todas las conexiones eléctricas estén completas, guarde todos los cables con cuidado.
10. Asegúrese de que los tornillos y la conexión estén bien cerrados hasta que queden ajustados.

Partes desatadas y accesorios _____ ____________ ___ ___ __
------------------------------------------------------------------------------------------------------------------------------------
Suspensión Rotulo y tija Florón y fijador Acoplador
----------------------------------------------------------------------------------------------------------------------------------------------------------------
. Motor Tornillos para madera Tornillos para betón Kit mando
Partes desatadas y accesorios __ ________ __ __ __
------------------------------------------------------------------------------------------------------------------------------------------------------------------
Aspas de madera X 3 Tornillos para las aspas X 6
Esquema montaje del ventilador __________ ____ __ ______
Montaje sobre madera Montaje sobre beton
Fije el soporte de suspensión con tornillos según la naturaleza del techo. Después de colocar el soporte de suspensión,
asegúrese de poder tirar firmemente de más de 40 Kg (tírelo con las manos).
Si nota que el soporte no es perfectamente estable, revise su fijación.
Poutre bois
Poutre
_ Support
Beton
Fixation
Support

Partes desatadas y accesorios_ ________ _ ______ _
1) Seleccione la tija para la altura conveniente.
2) Si la tija que tiene no es lo suficientemente larga, contacte con su distribuidor de ventilador.
3) Retire el pasador, los dos tornillos en el acoplador.
4) Coloque la tija a través del floron, y pase los cables eléctricos a través de la tija.
Inserte la tija en el acoplador, inserte los tornillos de acoplamiento y el pasador, apriete los dos tornillos en el acoplador y
cierre con la tapa
El ventilador debe montarse al menos a 2.30 metros del suelo.
Conecte la tija al acoplador
Montaje de las aspas __ ____________ _____ ___
1) Fijar las aspas sobre el motor con la ayuda de los tornillos.
2) Repetir la operación para cada aspa.

Conexión eléctrica __ ____________ _____ ___
Conexión eléctrica __ ____________ ______ __
1) Conectar el hilo amarillo /verde (la tierra) al terminal
2) Conectar el hilo rojo con el rojo del motor
3) Conectar el hilo rosa con el rosa del motor
4) Conectar el hilo gris con el gris del motor
5) Conectar el hilo azul con el azul del motor
6) Conectar el hilo blanco con el blanco neutral del kit luminario
7) El hilo negro del receptor (la entrada) con el bloque del terminal.
8) El hilo blanco del receptor (la entrada) con el neutral del terminal
9) Ahora puede poner el receptor por debajo del soporte del ventilador.
10)
Montar el ventilador __ __________ __ _____ ___
1) Coloque la bola colgante en el soporte, gire la extensión para que la ranura de la bola entre en el pasador del
soporte. Esto permite que el ventilador no gire durante la operación .
2) Atención! en el caso de una instalación de un soporte inclinado, la oreja del soporte debe colocarse en
paralelo con la pendiente, de modo que la cabeza pueda tomar la pendiente sin obstáculo con la orejeta.
Instale el acoplador girándolo para poder colocar los tornillos

Mando a distancia _ _ __ _______ _
Su ventilador tiene 6 velocidades, tiene un temporizador de apagado de ocho horas.
Indicator timer encendido, 1 led = 1 hora, 2 led = 2 horas, 3 led = 4 horas, 4 led = 8 horas.
Sincronizar el mando a distancia _ _ __________
Importante: de manera predeterminada, el control remoto incluido está sincronizado con su receptor. Cuando el control remoto
no responde, siga este procedimiento de emparejamiento paso a paso.
1) Coloque la pila en el control remoto.
2) Asegúrese de que hay electricidad.
3) Durante los primeros 30 segundos, después de la alimentación eléctrica de su ventilador, el canal de emparejamiento
permanece abierto, dentro de este intervalo presione el botón ON / OFF en el mando a distancia durante 5 segundos.
4) Un pitido emite por el control remoto y el ventilador indica que los dos elementos están sincronizados
Nota 1: Un pitido sonará cuando el receptor transmita y reciba una función.
Nota 2: El motor no reacciona instantáneamente a la orden, tenga paciencia.
Nota 3: La función de memoria está activa, apaga el ventilador con un interruptor de pared, y cuando este interruptor se
enciende, el ventilador vuelve a la última programación.
Nota 4: Retire la pila del control remoto si no está utilizando su ventilador.
Nota 5: Para cambiar la dirección de rotación, debe apagar el ventilador.
Nota 6: Solo se puede emparejar un control remoto con este ventilador.
Nota 7: Cuando apaga el interruptor y lo vuelve a encender, la luz se enciende automáticamente

Equilibrar el ventilador _ _ __ ________
Después de la instalación, en algunos casos, es posible que escuche una vibración en su ventilador. Cuanto mayor sea la
velocidad, mayor será el sonido.
Esto se debe a que su ventilador está desequilibrado, existen varios factores que pueden desequilibrar un ventilador de
techo, en la mayoría de los casos una inconsistencia en las aspas es la raíz del problema.
1) Mida la distancia entre cada aspa y verifique que el espacio entre las aspas es el mismo. Si este no es el caso,
desatornille la aspa en cuestión y colóquela a la distancia correcta.
2) Compruebe la distancia entre el extremo de las cuchillas y su techo, si nota una diferencia en la distancia entre el
techo y la aspa, desmonte la cuchilla, compruebe que tiene todos los tipos de tronillos.
3) Longitud de las aspas. Verifique que todas las aspas estén fijadas de la misma manera con la misma distancia entre el
motor y el extremo de las aspas. Finalmente, se proporciona un kit de equilibrio en su ventilador, es posible que una
cuchilla sea más liviana que 0.5 o 1 Gr que las otras, lo que causa una vibración
Para detectar la aspa que sería diferente, use el clip provisto para este propósito. Conecte la abrazadera a una aspa y
encienda el ventilador, vea si mejora el equilibrio.
Identifique las aspas repitiendo la operación y pegue uno de los pesos provistos en el kit de equilibrio
Exclusión de Garantía _ _ __ ________
Están excluidos de la garantía, todos los golpes en las cuchillas o motores, todos los globos rotos, y por supuesto todos los
problemas de transporte.
Intermitente tu receptor:
El parpadeo de los receptores no está cubierto por la garantía, porque en la instalación usted es responsable de:
- Use una sola línea de alimentación para su ventilador.
- Protéjalo con un interruptor automático de curva "A"
- Use un interruptor de pared para apagar el ventilador en caso de que no lo use por un tiempo.
Un imprevisto aumento de voltaje por parte su proveedor no estará cubierto por la garantía.
Checklist de averías_ _ __ _____ ___
Problema
Posible causa
Solución recomendada
El ventilador no
enciende
a. Interruptor de circuito
fuera de posición.
b. Las conexiones
eléctricas del
ventilador se movieron
c. La batería del control
remoto está en HS.
d. El ventilador no está
sincronizado
a. Verifique su
interruptor de circuito.
b. Verifique las
conexiones de su
ventilador.
c. Reemplace la
batería del control
remoto.
d. Empareja tu
ventilador
El ventilador se
tambalea
a. Las aspas no son
horizontales al techo.
b. Faltan tornillos en las
aspas
a. Revise la
secuencia de
balanceo de las
aspas.
b. Aprieta todos los
tornillos.
El ventilado hace
mucho ruido
a. Faltan tornillos
b. El ventilador está mal
fijado al techo
a. Aprieta todos los
tornillos.
b. Apretar los tornillos
de la placa de fijación
Le ventilateur n’est pas
s
à l’horizontal au
nce
d’équilibrage des
es

Complete este formulario para archivarlo en caso de servicio
PRECAUCIÓN: USE ESTA FORMA SOLAMENTE EN CASO DE SERVICIO
SU PETICIÓN DE GARANTÍA SERÁ LA
SIGUIENTE:___________________________________________________________________
1. Este formulario debidamente completado.
2. Comprobante de compra, factura o recibo.
3. Prueba de instalación por un electricista profesional.
_____________________________________________________________________
Gracias por hacer una copia de su factura de instalación.
Su electricista puede ayudarle a completar este formulario.
CLIENTE (O USUARIO) DIRECCION ACTUAL DE LA INSTALACION:
Nombre:...................................................................................................................................................
Direccion:.................................................................................................................................................
Numero:...................................................................................................................................................
Código
Postal:....................................................Provincia……………………………………………..……………..
Telefono:........................................Movil:................................................Fax:..........................................
Email:.......................................................................................................................................................
Contacto alternativo:...............................................................................................................................
Telefono:......................................................................Email:...................................................................
Problema de la garanta:...........................................................................................................................
DETAILE del producto:
Fecha de compra:.....................................................Modello No.:...........................................................
Instalador
datos.........................................................................................................................................................
Empresa o autónomo
Direccion:..................................................................................................................................................
Telefono:........................................Mobile:...................................................Fax:.....................................
Nombre:.............................................................................NIF/CIF:……………………...........................
Llamar para la garantía : www.klassfan.com Eamil : [e-mail]

GB
Content :_______________ __________________________
1. Safety precautions
2. Parts and accessories
3. Fix hanger bracket
4. Blades assembly
5. Downrod, canopy, and coupler installation
6. Power supply
7. Fitting the fan
8. Remote control functions
9. Balancing the fan
10. Winter/Summer Function
ATTENTION____________ _______ _____________________
Non-isolated "Dangerous high voltage" inside the device. To prevent electric shocks, unprofessional personnel are prohibited
from opening the case.
Components and safety parts must be replaced by original parts of the same brand. There are no serviceable parts, without
the intervention of a professional, inside the device. Please ask a trained professional to work on your fan.
Attention !
This product is designed to be used only with the parts supplied with this product and / or accessories specifically intended for use with this
product. Use of parts and / or accessories not designated for use with this product may result in personal injury or property damage.
Safety Precautions ____________ __________________ _
Installation must be done by a qualified installer. If you install this product yourself, you are responsible for the installer
1. Turn off the power before assembly and disassembly. To avoid electrical shock, the assembly must be used according to the
order of the earth conductor, the traction line to the power line, the disassembly of the power line, the null line to ground lead
2. Make sure all screws are locked during installation.
3. Do not touch the blades in case the fan starts.
4. The device must be permanently connected to the power supply via a double pole switch with a contact separation of at least 3
mm in all poles.
5. Do not connect the ceiling fan to a dimmer or regulator.
6. The ceiling fan must be mounted at a minimum height of 2.5 m from the floor and 3 0.5 m from the wall.
7. Do not install in areas / places near chemicals and flammable such as gas stove, places, wet and high humidity, such as
bathroom, high vibration or impact and continuous direct exposure to the wind.
8. Do not place objects that obstruct the blades.
9. When all electrical connections are complete, store all wires carefully.
10. Make sure the screws and connection are tight until they fit snugly

Pieces and Accessories _____ _______________ ___ _____
------------------------------------------------------------------------------------------------------------------------------------
Hanger bracket Down rod Canopy Coupling Cover
----------------------------------------------------------------------------------------------------------------------------------------------------------------
. Motor wood screws concrete screws remote control
------------------------------------------------------------------------------------------------------------------------------------------------------------------
Blades X 3 Blades screws X 6
Hanger bracket installation ________ __ ____ ________
On wooden ceiling On concrete ceiling
Attach the suspension bracket with different screws depending on the nature of the ceiling. After attaching the suspension
bracket, make sure that you can pull more than 40 Kg (pull it with your hands) firmly.
If you notice that the support is not perfectly stable, double check the fixation

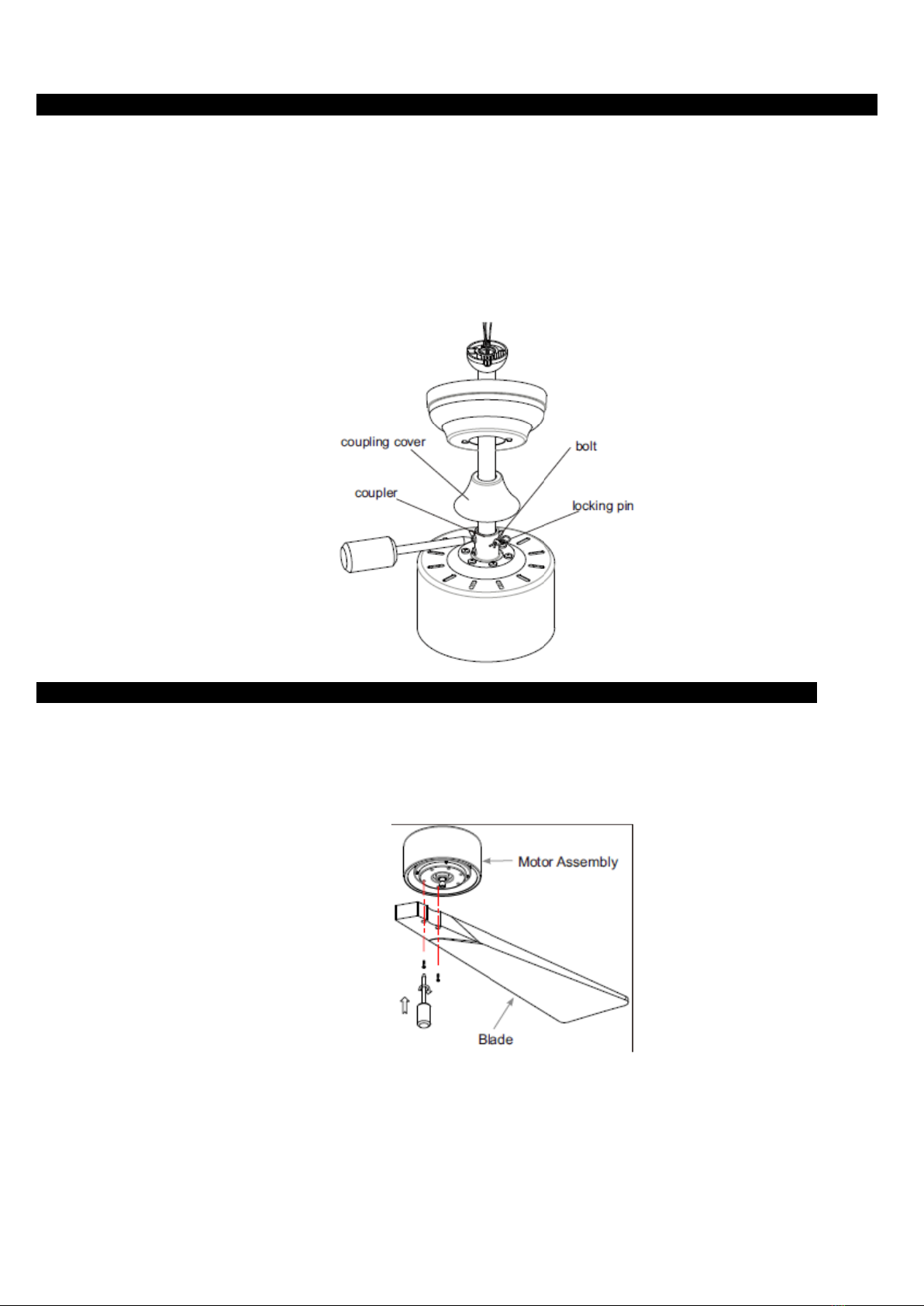

Down rod, Canopy, Coupling Cover______ ___________ _ _______
1) Select the right down rod depending on the height of your ceiling
2) If neither of the down rods fits, contact your fan distributor
3) Remove the locking pin, the two screws off the coupler.
4) Place the down rod through the canopy, and route the electrical cables through the extension.
5) Insert the extension into the coupler, insert the coupling screws and the pin, tighten the two screws on the coupler and close with the
cover
The fan must be mounted at least 2.30 meters above the floor.
Connect the down rod to the coupler.
Blades__ ___________ _ ________
1) Fix the blades to the motor with two screws.
2) Repeated the operation for each blade.

Connection to power supply chain__ ____________ ________
1) Ground lead connects with green/yellow earth line through terminal block
2) Output red wire connects with red DC motor power line
3) Output pink wire connects with pink DC motor power line
4) Output grey wire connects with grey DC motor power line
5) Output blue wire connects with blue DC motor power line
6) Output white wire connects with white fan lighting null line
7) Powerline connects with input black line through terminal block
8) Null Line connects with input white line through terminal block
9) Now you can put the receiver into the free space in the middle of the hanger bracket directly
Mounting the fan __ __________ __ ________
1) Put the hanger ball into hanger bracket, turn the down rod, let the concave groove of hanger ball into the lugs of
hanger ball plate. Concave groove of hanger ball must be put into the bracket lugs.
.
2) Turn the canopy until fixing screws lock into position and then fasten the screws
