Klemsan ECRAS 100-VCF User manual

1
GENERAL VIEW & CONNECTIONS / GENEL GÖRÜNÜM ve BAĞLANTILAR
FRONT PANEL DEFINITIONS / ÖN PANEL TANIMLAMALARI
Product Name Definition Order No.
ECRAS 100 - VCF Electronic Multimeter 606 218
Ürün Adı Açıklama Sipariş Numarası
ECRAS 100 - VCF Elektronik Multimetre 606 218
GENEL ÖZELLİKLER
ECRAS 100 - VCF, 3 fazlı sistemlerde akım, gerilim ve frekans parametrelerini
ölçmek için tasarlanmıştır.
GENERAL FEATURES
ECRAS 100 - VCF is designed to measure current, voltage and frequency parameters in
3-phase systems.
PROPER USE AND SAFETY CONDITIONS
• Installation and wiring must be performed by authorized technicians in accordance with
the instructions in the user manual. Do not commission the device before proper wiring.
• Make sure the device is de-energized before connecting to the mains.
• Short circuit the k-l terminals of the current transformer in another location before
disconnecting the current transformers. Failing to do so will cause dangerous high
voltages in the secondary terminals of the current transformers.
• Use a dry cloth to clean the device. Do not use alcohol, thinner or any abrasive
materials.
• Make sure all wiring is properly made before commissioning the device.
• Do not open the device. There are no serviceable parts by the user.
• Keep the device away from humidity, water, vibrations and dust.
INSTANTANEOUS MEASUREMENTS
Voltage (L-N and L-L), current and frequency values are shown in instantaneous menu. Up
/ down arrow keys can be used to toggle between voltage monitoring menus.
SETTINGS MENU (SEt)
Ecras setings are made in the SEt menu. Pressing the right arrow key for> 1 sec will
access the “SEt” menu. There are 3 submenus in this menu:
1) Basic Settings Menu (bSc): This is the menu item where you make the current
transformer ratio, voltage transformer ratio and connection type settings.
- Current transformer ratio (Ctr): The calculated currents are multiplied by the current
transformer ratio (Ctr) to be indicated on the displays.(1-5000)
- Voltage transformer ratio (Utr): The calculated voltages are multiplied by the voltage
transformer ratio (Utr) to be indicated on the displays.(1.0-5000.0)
- Connection (Conn): This menu is for the network connection settings.
The connection type can be selected as “StA” (3-phase 4-wire) or “dEL” (3-phase 3-wire ).
The manufacturing company may not be kept responsible for unfavorable incidents
that arise out of the failure to follow the above cautions.
DOĞRU KULLANIM VE GÜVENLİK ŞARTLARI
• Montaj ve bağlantılar yetkili kişiler tarafından kullanma kılavuzundaki talimatlara uygun
olarak yapılmalıdır. Bağlantı doğru bir şekilde yapılmadan cihaz çalıştırılmamalıdır.
• Cihazı şebekeye bağlamadan önce, enerjinin kesildiğinden emin olunuz.
• Akım trafosunun k-l uçlarını başka bir yerde kısa devre etmeden cihazın akım trafosu
bağlantılarını sökmeyiniz. Aksi halde akım trafosunun sekonder uçlarında tehlikeli
yüksek gerilimler oluşur.
• Cihazı temizlemek-tozunu almak için kuru bir bez kullanınız. Alkol, tiner ya da aşındırıcı
bir madde kullanmayınız.
• Cihaz, ancak bütün bağlantılar yapıldıktan sonra, devreye alınmalıdır.
• Cihazın içini açmayınız. İçinde kullanıcıların müdahale edebileceği parçalar yoktur.
• Cihaz rutubetli, ıslak, titreşimli ve tozlu ortamlardan uzak tutulmalıdır.
ANLIK ÖLÇÜMLER
Gerilim (faz-nötr, faz-faz), akım ve frekansdeğerleri, anlık ölçümler menülerinde gösterilir.
Yukarı/aşağı yön t uşları ile gerilim izleme menüleri arasında geçiş yapılabilir.
AYARLAR MENÜSÜ (SEt)
Ecras’ın ayarları “SEt” menüsünden yapılmaktadır. Sağ yön tuşuna >1sn boyunca basıldığında
“SEt” menüsüne erişilir. Bu menü içerisinde 3 adet alt menü vardır:
1) Temel Ayarlar (bSc): Akım trafo oranı, gerilim trafo oranı ve şebeke bağlantı
ayarlarının yapıldığı menüdür.
- Akım trafosu oranı (Ctr): Akım girişlerinden ölçülen akımlar, akım trafosu oranı (Ctr) ile
çarpılarak göstergelerde gösterilmektedir.(1-5000)
- Gerilim trafo oranı (Utr): Gerilim girişlerinden ölçülen gerilimler, gerilim trafosu oranı
(Utr) ile çarpılarak göstergelerde gösterilmektedir.(1.0-5000.0)
- Şebeke bağlantı ayarı (Conn): Şebeke bağlantı ayarının seçildiği menüdür. Şebeke
bağlantı ayarı “StA” (3 faz 4 telli bağlantı tipi) olarak veya “dEL” (3 faz 3 telli bağlantı tipi)
olarak seçilebilir.
Yukarıdaki önlemlerin uygulanmaması sonucu doğacak istenmeyen durumlardan
üretici firma sorumlu değildir.
ECRAS 100 - VCF ELECTRONIC MULTIMETER
ELEKTRONİK MULTİMETRE
Current Voltage Current Voltage
1, 2, 3, 4, 5
6,7,8
9,10,11
12
13,14,15
16,18,20,22
17,19,21,23
24
25
26
27
Indicators (7 segment displays)
Phase on/off LEDs(V1,V2,V3)
Current on/off LEDs.(I1,I2,I3)
Sequence fault (SEQ)
Voltage Indıcators
Kilo LEDs (k)
Mega LEDs (M)
Right arrow key
Up arrow key
Left arrow key
Down arrow key
1, 2, 3, 4, 5
6,7,8
9,10,11
12
13,14,15
16,18,20,22
17,19,21,23
24
25
26
27
Göstergeler (7 segment )
Faz var/yok LED’leri (V1,V2,V3)
Akım var/yok LED’leri (I1,I2,I3)
Faz sırası hatası (SEQ)
Gerilim alt indis göstergeleri
Kilo LED’i (k)
Mega LED’i (M)
Sağ yön tuşu
Yukarı yön tuşu
Sol yön tuşu
Aşağı yön tuşu

2
2) Password Settings Menu (Sec): Use this menu item to turn the password protection
on/off, set a password activation time and change password settings editing options.
- Password protection (Act): Password protection is turned on / off.
- Password activation time (P t): After a successful login, the device will not ask for a
password until the “password activation time” has elapsed.
- Password value(Pin)
3) Menu scroll setup (Scr): Menu Navigation is given as a name to command which is
moving menu screen to next one at the end of display time.
- Act: If “YES” is selected, automatic menu navigation is activated 15 seconds after the
device is turned on or the last key is pressed. When the menu display period expires, the
next menu (such as pressing the down arrow key) is displayed on the screen. As long as
no key is pressed, navigation is continued. If “NO” is selected, this feature is turned off.
- Menu display period (PEr): Each menu appears in the screen during the period that
is adjusted in “PEr” menu.
CLEAR MENU (CLR)
This menu is used to restore the device settings to factory settings.
- OFF: Disables the clear process.
- SETTINGS: Restores all settings to the factory settings.
UEr: Version
SAVE PROCEDURE
Changing Value/Setting: Press the right key to choose and blink the first variable of
the mmenu. Press the up/down keys to choose and blink the desired option/number.
Then press the left button to complete your choice.
Saving: Press the left key until you see the “SAU nO” display to confirm or discard the
changes you made. Press the right key to blink the “nO” sign. Use the up/down keys
to change the “nO” to “YES”. Then, press the left key to store the changes.
2) Şifre Ayarları Menüsü (Sec): Şifre korumasının açık/kapalı, şifre aktivasyon süresi ve
şifre değiştirme ayarlarının yapıldığı menüdür.
- Şifre koruması (Act): Şifre korumasının açık/kapalı ayarı yapılır.
- Aktivasyon süresi (P t): Şifre girildikten sonra “şifre aktivasyon süresi”dolana kadar
şifre tekrar sorulmaz.
- Şifre değeri
3) Menü gezinti ayarı (Scr): Ekranda gösterilmekte olan menünün ayarlanan gösterim süresi
bitiminde otomatik olarak değiştirilerek bir sonraki menüye geçiş yapılmasına menü gezintisi adı verilmiştir.
- Act: “YES” seçeneği seçilmişse, cihaz açılmasından veya en son tuşa basılmasından 15
saniye sonra otomatik menü gezintisi devreye girer. Menü gösterim süresi dolduğunda ekranda
bir sonraki menü (aşağı ok tuşuna basılmış gibi) gösterilmeye başlanır. Herhangi bir tuşa
basılmadığı müddetçe gezintiye devam edilir. “NO” seçeneği seçilirse bu özellik kapatılmış olur.
- Menü gösterim süresi (PEr): Menü gezintisi modu açıkken her menünün ekranda
gösterilme süresinin saniye cinsinden belirlendiği menüdür.
SİLME MENÜSÜ (CLR)
Cihaz ayarlarının fabrika ayarlarına döndürülmesi amacıyla kullanılan menüdür.
- OFF: Silme işlemini iptal etmek amacıyla kullanılır.
- SETTINGS: Bütün ayarların fabrika ayarlarına döndürülmesi amacıyla kullanılır.
UEr: Versiyon
KAYIT PROSEDÜRÜ
Ayar/Değer Değiştirme: Bu menülerde sağ tuşa basılarak menünün ilk değişkeni
yanıp söner hale getirilir. Aşağı/yukarı tuşlarına basılarak istenilen seçenek/numara
ekranda yanar söner hale getirilir. Ardından sol tuşa basılarak seçme işlemi tamamlanır.
Kayıt Etme: Herhangi bir ayar değişikliğinden sonra değişiklikleri kaydetmek ya da
reddetmek için, “SAU nO” ekranına çıkıncaya kadar sol tuşa basılır.Sağ tuş a basılarak
“nO” yazısı yanıp söner hale getirilir. Aşağı/yukarı tuşlarına basılarak, “nO” ibaresi “YES”
haline getirilir.Ardından sol tuşa basılarak, değişiklikler kaydedilir.

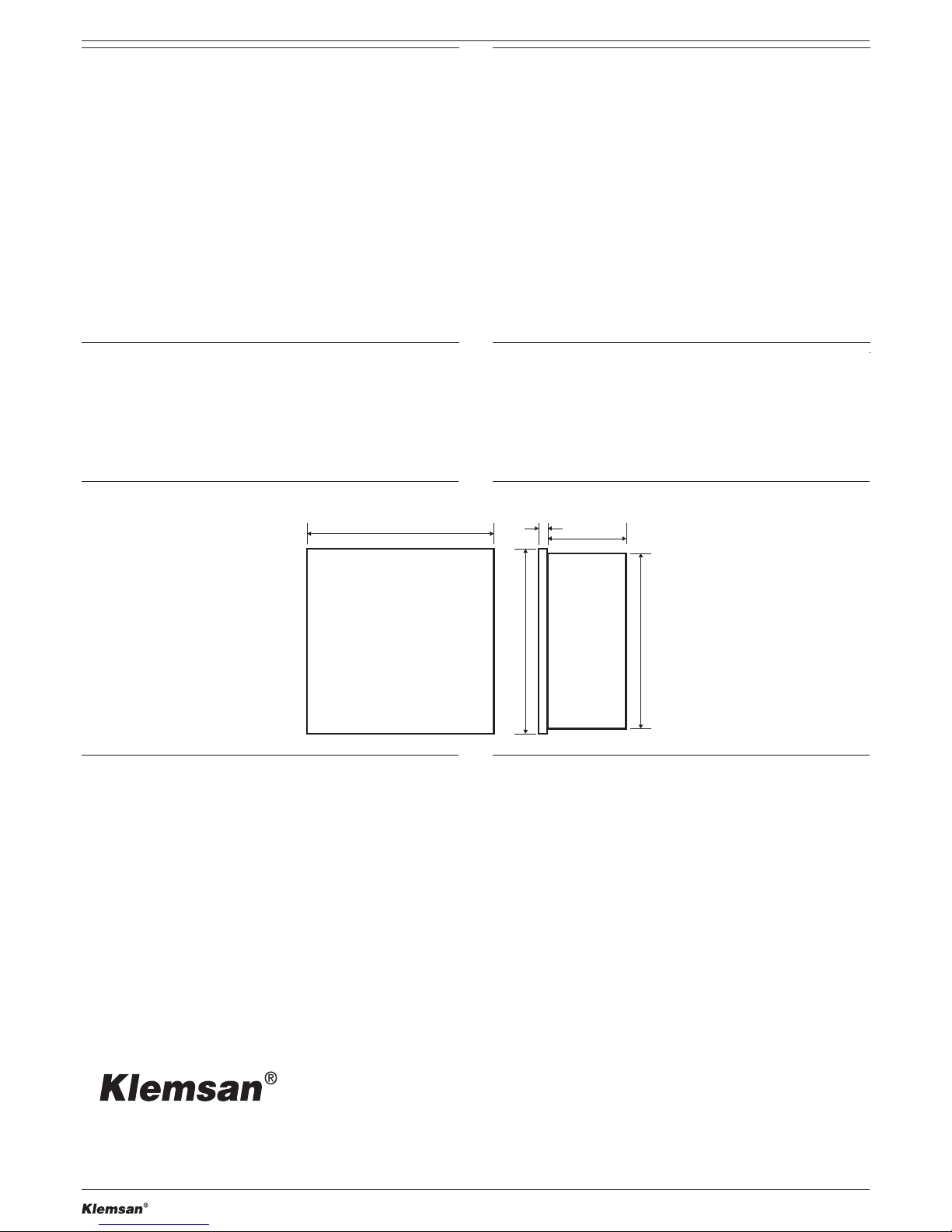

DIMENSIONS / BOYUTLAR
96.8
96.8
7.0
65.0
89.6
TECHNICAL SPECIFICATIONS / TEKNİK ÖZELLİKLER
SUPPY
Voltage .....................................................85..300V AC/DC
Frequency ................................................45...65 Hz
Power Consumption................................<6VA
MEASUREMENT INPUTS
Voltage .....................................................5..300V AC (L - N)
10..500V AC (L - L)
Current......................................................10mA..6A AC
Frequency.................................................45..65Hz
Connection Type...................................... 3 phase 4 wire, 3 phase 3 wire
OPERATING TEMPERATURE/ STORAGE TEMPERATURE / RELATIVE HUMIDITY
-20°C..+60°C / -30°C..+80°C / maximum 95% No Condensation
PROTECTION CLASS
IP20
BESLEME
Gerilim ............................................. 85..300V AC/DC
Frekans ............................................45...65 Hz
Güç Tüketimi....................................<6VA
ÖLÇÜM GİRİŞLERİ
Gerilim ............................................. 5..300V AC (L - N)
10..500V AC (L - L)
Akım..................................................10mA..6A AC
Frekans.............................................45..65Hz
Şebeke Bağlantı Tipi....................... 3 faz 4 tel, 3 faz 3 tel
ÇALIŞMA SICAKLIĞI / DEPOLAMA SICAKLIĞI / BAĞIL NEM
-20°C..+60°C / -30°C..+80°C / Maksimum 95%, yoğunlaşma yok
KORUMA SINIFI
IP20
