KLIM K800 User manual

MANUEL D’UTILISATION - BENUTZERHANDBUCH - MANUALE UTENTE - MANUAL DEL USUARIO
KLIM K800

M8 x 20 mm M6 x 20 mm
M6 x 25 mmM6 x 14 mm
M6 x 20 mm
10
10
Backrest
Headrest Center bracket Seat
Armrests Mechanism Gas piston
Bracket cover
Chair leg (x5) Caster (x5) Screw (x10) Screw (x6)
Screw (x3) Screw (x3) Screw (x2) Allen Wrench
Appui-tête
Kopfstütze
Poggiatesta
Reposacabezas
Support central
Mittelkonsole
Staffa centrale
Soporte central
Assise
Sitz
Sedile
Asiento
Accoudoirs
Armlehnen
Braccioli
Reposabrazos
Mécanisme
Mechanismus
Meccanismo
Mecanismo
Piston à gaz
Gasdruckfeder
Pistone a gas
Pistón de gas
Roulette (x5)
Laufrollen (x5)
Rotelle (x5)
Rueda (x5)
Vis (x10)
Schraube (x10
Vite (x10)
Tornillo (x10)
Vis (x6)
Schraube (x6)
Vite (x6)
Tornillo (x6)
Pied de chaise (x5)
Stuhlbein (x5)
Gamba della sedia (x5)
Pata de la silla (x5)
Vis (x3)
Schraube (x3)
Vite (x3)
Tornillo (x3)
Vis (x2)
Schraube (x2)
Vite (x2)
Tornillo (x2)
Clé Allen
Inbusschlüssel
Brugola
Llave Allen
Vis (x3)
Schraube (x3)
Vite (x3)
Tornillo (x3)
Cache du support
Halterungsabdeckung
Copertura della staffa
Cubierta del soporte
Dossier
Rückenlehne
Schienale
Respaldo

GUIDE D'ASSEMBLAGE - MONTAGEANLEITUNG
GUIDA DI ASSEMBLAGGIO - GUÍA DE MONTAJE
ASSEMBLY GUIDE

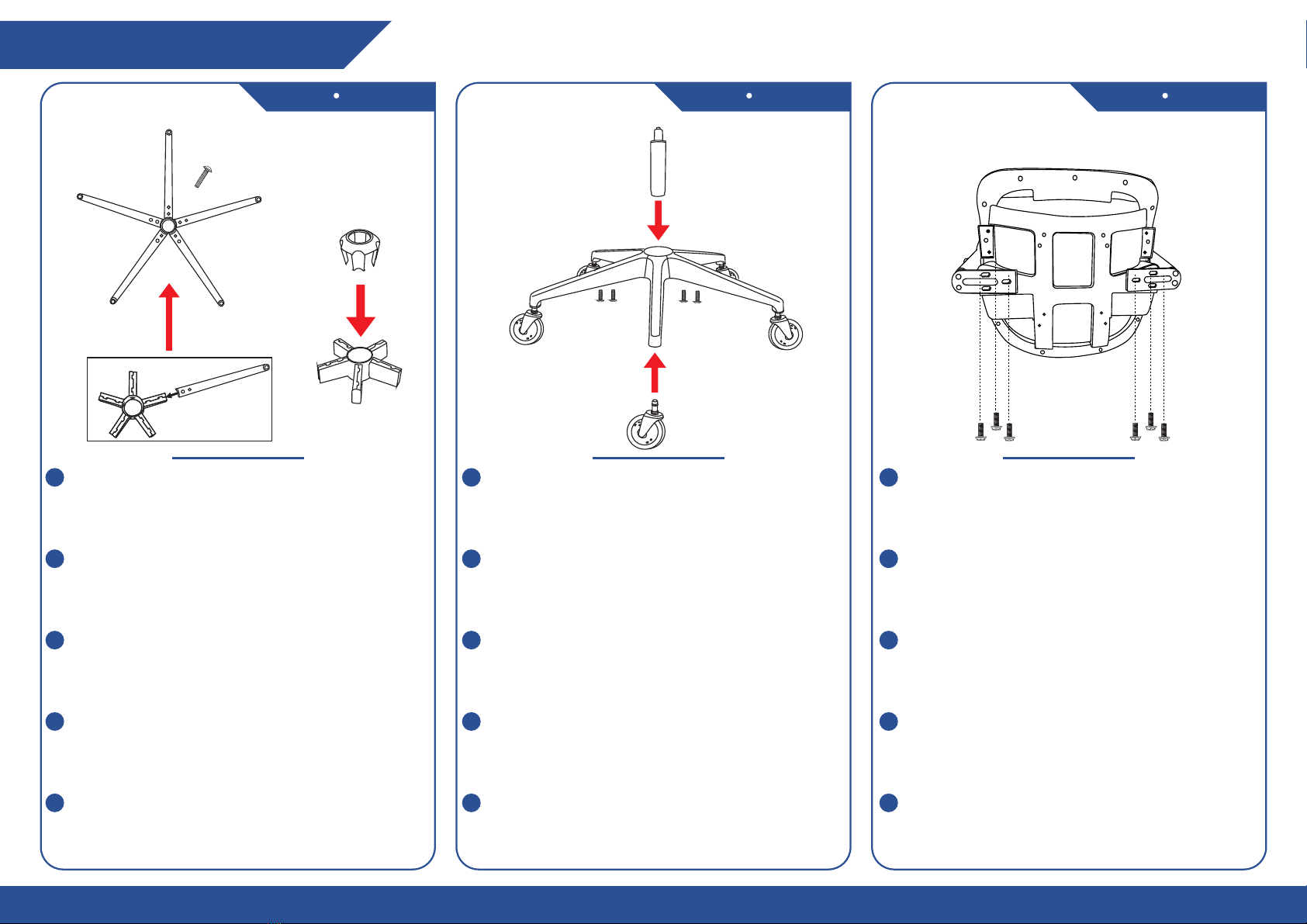

Insert the 5 legs into the center bracket and use the 10
screws (M6 x 14 mm) to fasten them. Then, insert the bracket
cover over the assembled bracket.
Step 1 Étape 1 - Schritt 1
Passo 1 - Paso 1
Need help? [email protected]
Step 2 Étape 2 - Schritt 2
Passo 2 - Paso 2 Step 3 Étape 3 - Schritt 3 Passo 3 - Paso 3
M6 x 14 mm
M6 x 25 mm
Insérez tout d'abord les 5 pieds dans le support central et utilisez
les 10 vis (M6 x 14 mm) pour les fixer. Placez ensuite le cache sur
le support central.
Setze zuerst die 5 Füße in die Mittelkonsole ein, dann verwende
10 kleine Schrauben (M6 x 14 mm), um die Füße an der
Mittelkonsole zu befestigen, setze dann die
Halterungsabdeckung in die Mittelkonsole.
Inserire prima le 5 gambe nel supporto centrale e utilizzare le 10
viti (M6 x 14 mm) per fissarle. Quindi posizionare la copertura
sulla staffa centrale.
Inserta los 5 pies en el soporte central y utiliza 10 tornillos
pequeños (M6 x 14 mm) para fijarlos. Para terminar, coloca la
cubierta del soporte en el soporte central.
Push the casters into the five-star bracket and insert the gas
piston in the center of the bracket. Pay attention to the
orientation of the piston.
Enfoncez les roulettes sur le support étoilé puis insérez le piston
à gaz au centre du support. Faites bien attention à l'orientation
du piston.
Schiebe die Laufrollen in die Fünf-Sterne-Basis und setze die
Gasdruckfeder in die Basis ein. Achte dabei auf die Ausrichtung
des Kolbens.
Incastra le rotelle all’interno della base a stella ed inserisci il
pistone al centro. Fa’ attenzione all’orientazione del pistone.
Encaja las ruedas en los agujeros e inserta el pistón de gas en la
base. Presta atención a la orientación del pistón.
Fix the armrests to the bottom of the seat using the 6 screws
(M6 x 25 mm).
Fixer les accoudoirs en dessous de l'assise à l'aide des 6 vis (M6 x
25 mm).
Befestige die Armlehnen mit den 6 Schrauben (M6 x 25 mm)
und Unterlegscheiben.
Fissa i braccioli al fondo della seduta utilizzando le sei viti (M6 x
25 mm).
Fija los reposabrazos al asiento usando los 6 tornillos (M6 x 25
mm).
EN
FR
DE
IT
ES
EN
FR
DE
IT
ES
EN
FR
DE
IT
ES

GUIDE D'ASSEMBLAGE - MONTAGEANLEITUNG
GUIDA DI ASSEMBLAGGIO - GUÍA DE MONTAJE
Need help? [email protected]
ASSEMBLY GUIDE
Step 4 Étape 4 - Schritt 4
Passo 4 - Paso 4 Step 5 Étape 5 - Schritt 5 Passo 5 - Paso 5 Step 6 Étape 6 - Schritt 6 Passo 6 - Paso 6
M6 x 20 mm
M8 x 20 mm

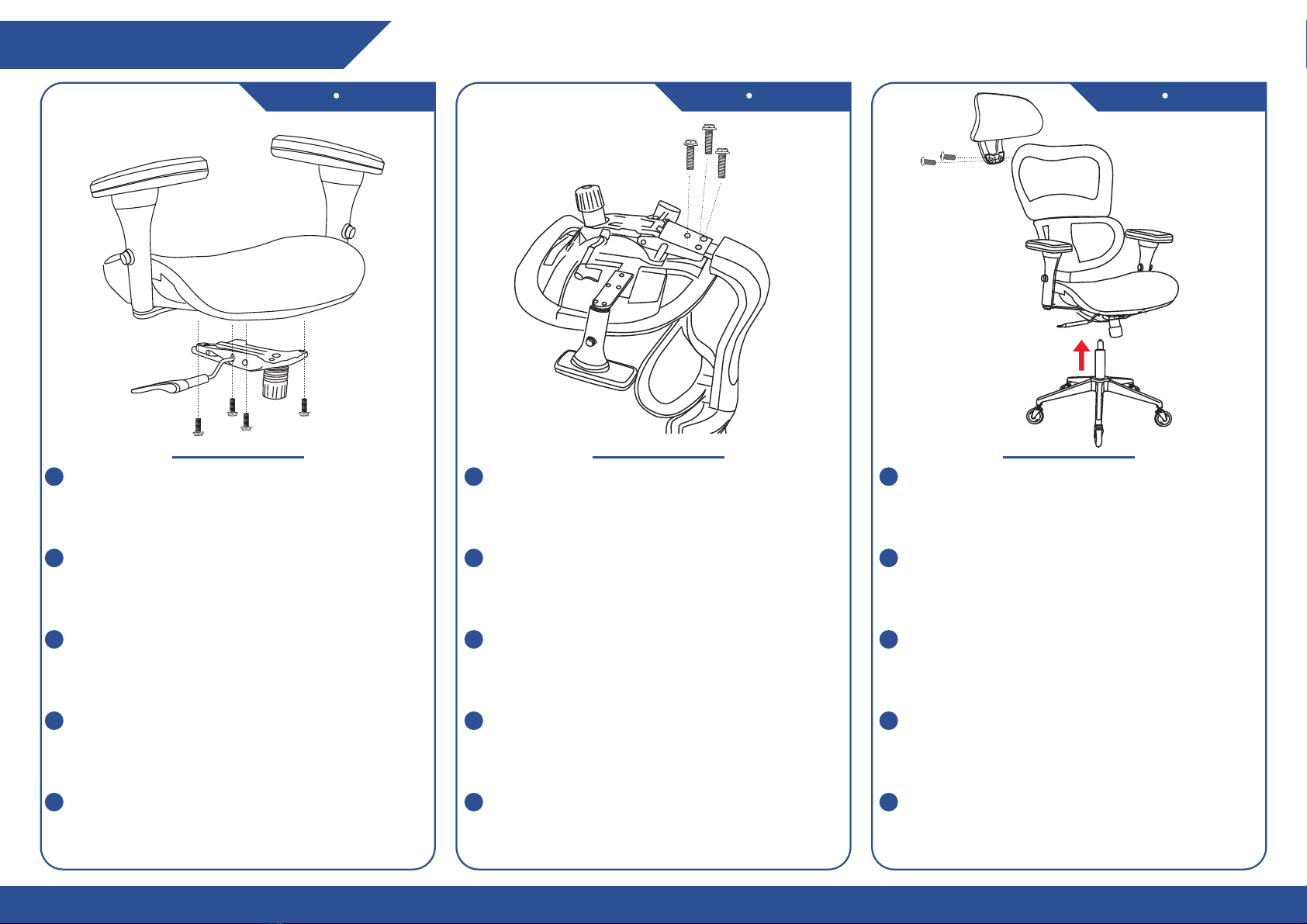

Align the mechanism with the screw holes at the bottom of the
seat and use the 4 screws (M6 x 20 mm) to fix it in place. Make
sure that the mechanism is correctly oriented to keep the lever in
the good position.
Alignez le mécanisme avec les trous des vis sous l'assise puis
utilisez les 4 vis (M6 x 20 mm) pour le fixer. Faites attention à
l'orientation du mécanisme pour vous assurer que le levier soit
bien positionné du bon côté.
Richte den Mechanismus mit den Schraubenlöchern an der Unterseite
des Sitzes aus und verwende die 4 Schrauben (M6 x 20 mm), um ihn
an seinem Platz zu befestigen. Achte auf die Ausrichtung, um
sicherzustellen, dass der Hebel richtig positioniert ist.
Allinea il meccanismo ai fori sul fondo della seduta ed utilizza le 4
viti (M6 x 20 mm) per fissarlo. Fai attenzione all’orientazione per
assicurarti che la leva si trovi dal lato corretto.
Alinea el mecanismo con los orificios de los tornillos bajo el
asiento y utiliza los 4 tornillos (M6 x 20 mm) para fijarlo. Presta
atención a la orientación para asegurarte de que la palanca está
colocada correctamente.
Fix the assembled backrest to the seat using the 3 screws
(M8 x 20 mm).
Fixez le dossier ainsi assemblé à l'assise à l'aide des 3 vis
(M8 x 20 mm).
Befestige die montierte Rückenlehne am Sitz mit den Schrauben
(M8 x 20 mm).
Unisci lo schienale e la seduta così assemblati utilizzando le tre
viti (M8 x 20 mm).
Fija el respaldo montado al asiento usando los 3 tornillos (M8 x
20 mm).
Align the headrest with the holes located on the upper part of
the backrest then use the 2 screws (M6 x 20 mm - E) to fix it.
Align the top of the gas piston with the hole of the mechanism.
Place the upper part of the chair onto the piston and keep
lowering it until both parts are fully connected.
Alignez l'appui-tête avec les trous situés sur la partie supérieure du
dossier puis utilisez les 2 vis (M6 x 20 mm - E) pour le fixer.
Placez ensuite l'assise et le dossier sur la base de la chaise en
vérifiant bien que la partie supérieure du piston soit bien alignée avec
le trou du mécanisme. Continuez d'appliquer une légère pression vers
le bas jusqu'à ce que les deux parties soient correctement fixées.
Richte die Kopfstütze an den Löchern im oberen Teil der
Rückenlehne aus und befestige sie mit den 2 Schrauben (M6 x 20
mm - E). Richte die Oberseite des Gaskolbens und das Loch des
Mechanismus aus. Setze den oberen Teil des Stuhls auf den Kolben
und senke ihn weiter ab, bis beide Teile vollständig verbunden sind.
Allinea la parte superiore del pistone con il foro del meccanismo.
Posiziona la parte superiore della seduta sul pistone e continua
ad abbassarla finché le due parti non sono completamente
collegate.
Alinea el reposacabezas con los orificios de la parte superior del
respaldo y utiliza 2 tornillos pequeños (M6 x 20 mm - E) para
fijarlo. A continuación, coloca el asiento y el respaldo sobre la base
de la silla, asegurándote de que la parte superior del pistón está
alineada con el orificio del mecanismo. Continúa aplicando una
ligera presión hacia abajo hasta que ambas partes estén fijadas.
EN
FR
DE
IT
ES
EN
FR
DE
IT
ES
EN
FR
DE
IT
ES

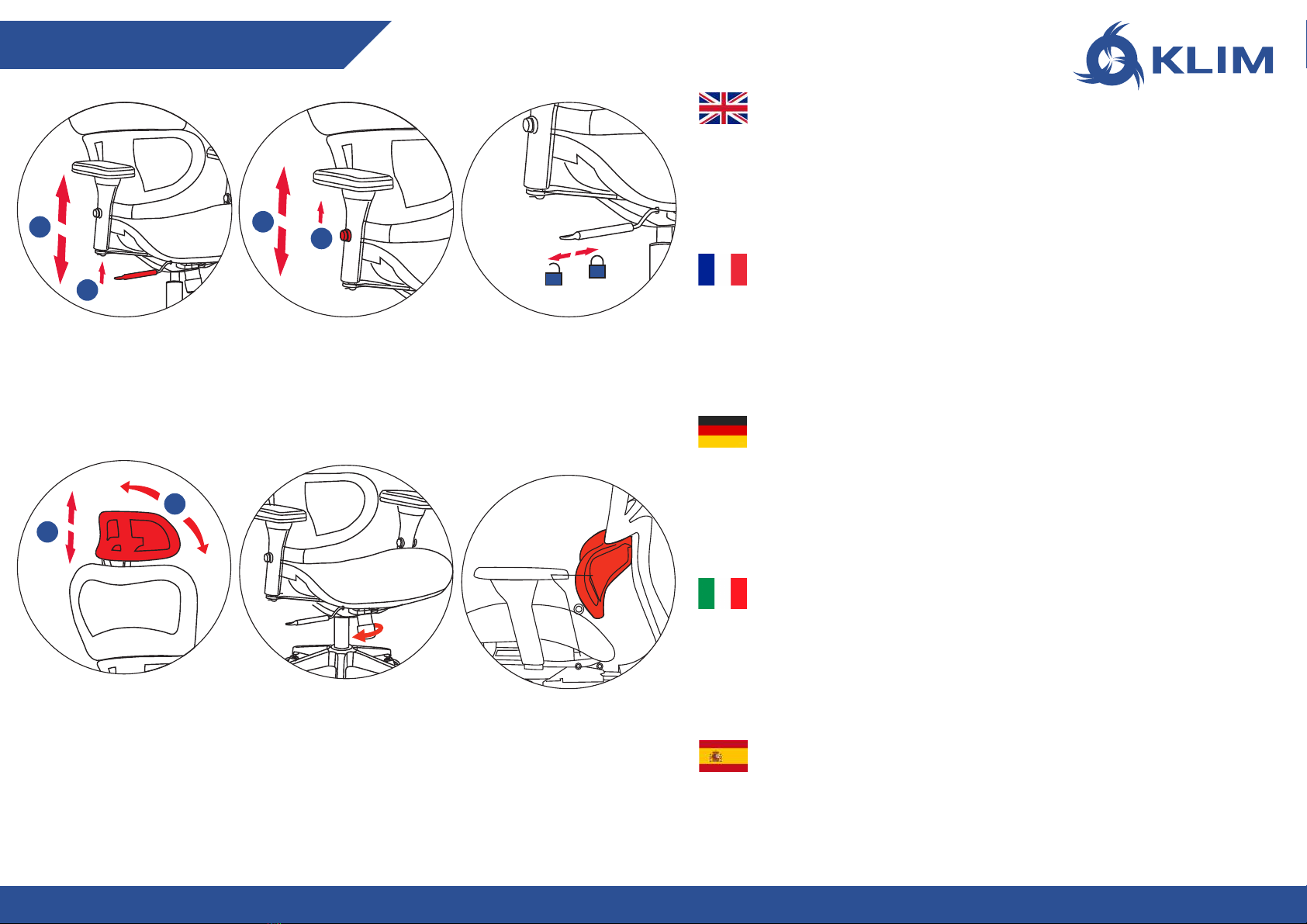

4D Armrests adjustment
Réglage des accoudoirs 4D
4D Armlehnen Einstellungen
Regolazione dei braccioli 4D
Regulación de los reposabrazos 4D
Seat height adjustment
Réglage de la hauteur du siège
Sitzhöhenverstellung
Regolazione dell’altezza dello schienale
Regulación de la altura del asiento
Tilt lock
Verrouillage de l'inclinaison
Kippsperre
Blocco del basculamento
Bloqueo de reclinación
