MANUALE DEL PROPRIETARIO
OWNERS MANUAL
LMG 4000 / LMG 6000

2
PREMESSA / PREFACE...............................................................…………………………………………..4
CLAUSOLE DI GARANZIA / WARRANTY CERTIFICATE……………………………………...…..5
CARATTERISTICHE TECNICHE/ TECHNICAL SPECIFICATION ………………………………..7
DIMENSIONI D’INGOMBRO / OVERALL DIMENSIONS……………………………………………8
INSTALLAZIONE / INSTALLATION…………………………………………………………………………….9
CONNESSIONI ESTERNE / EXTERNAL CONNECTIONS…………………………………….….13

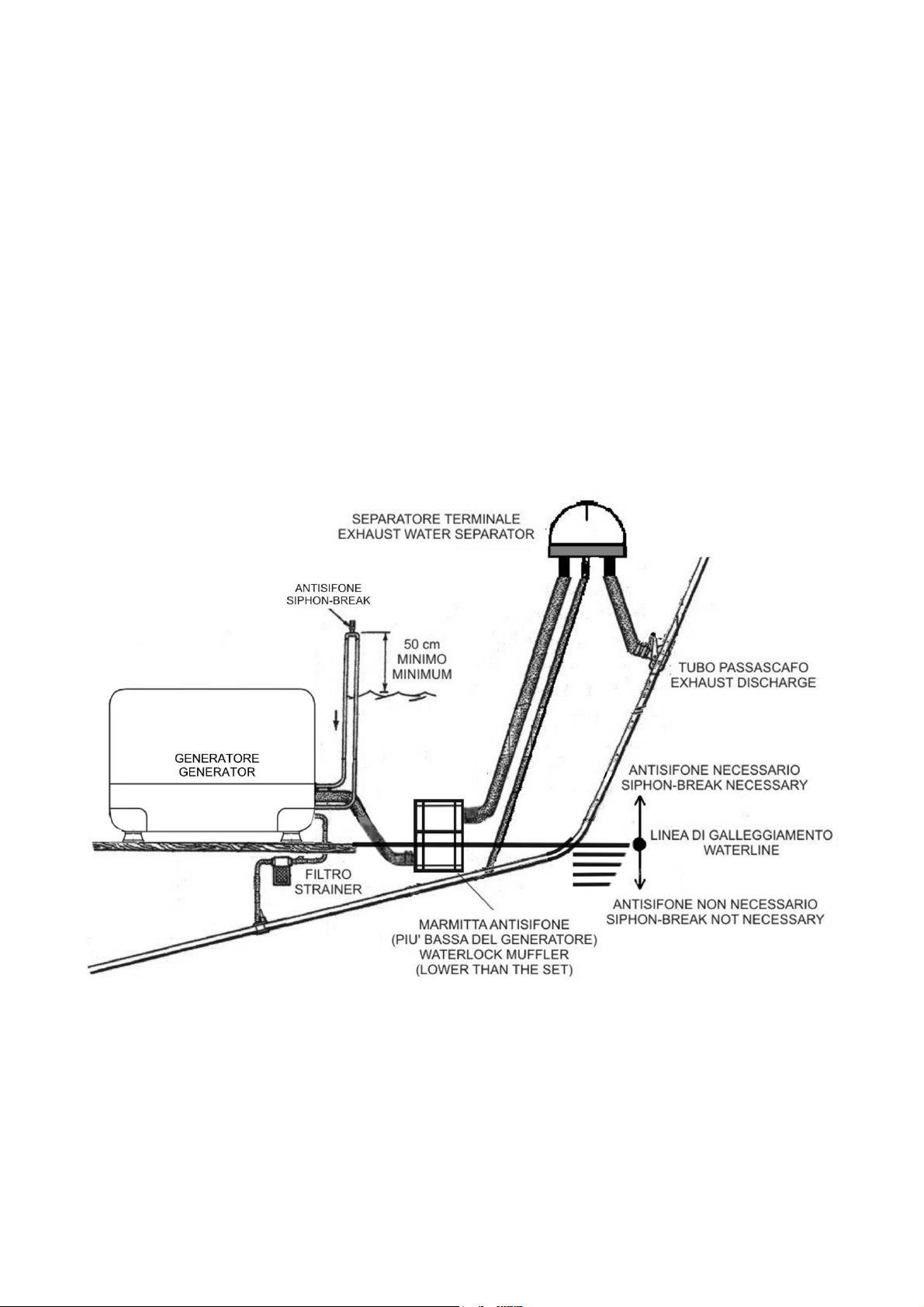

IMPIANTO DI SCARICO / EXHAUST LINE……………………………………………………….. 15

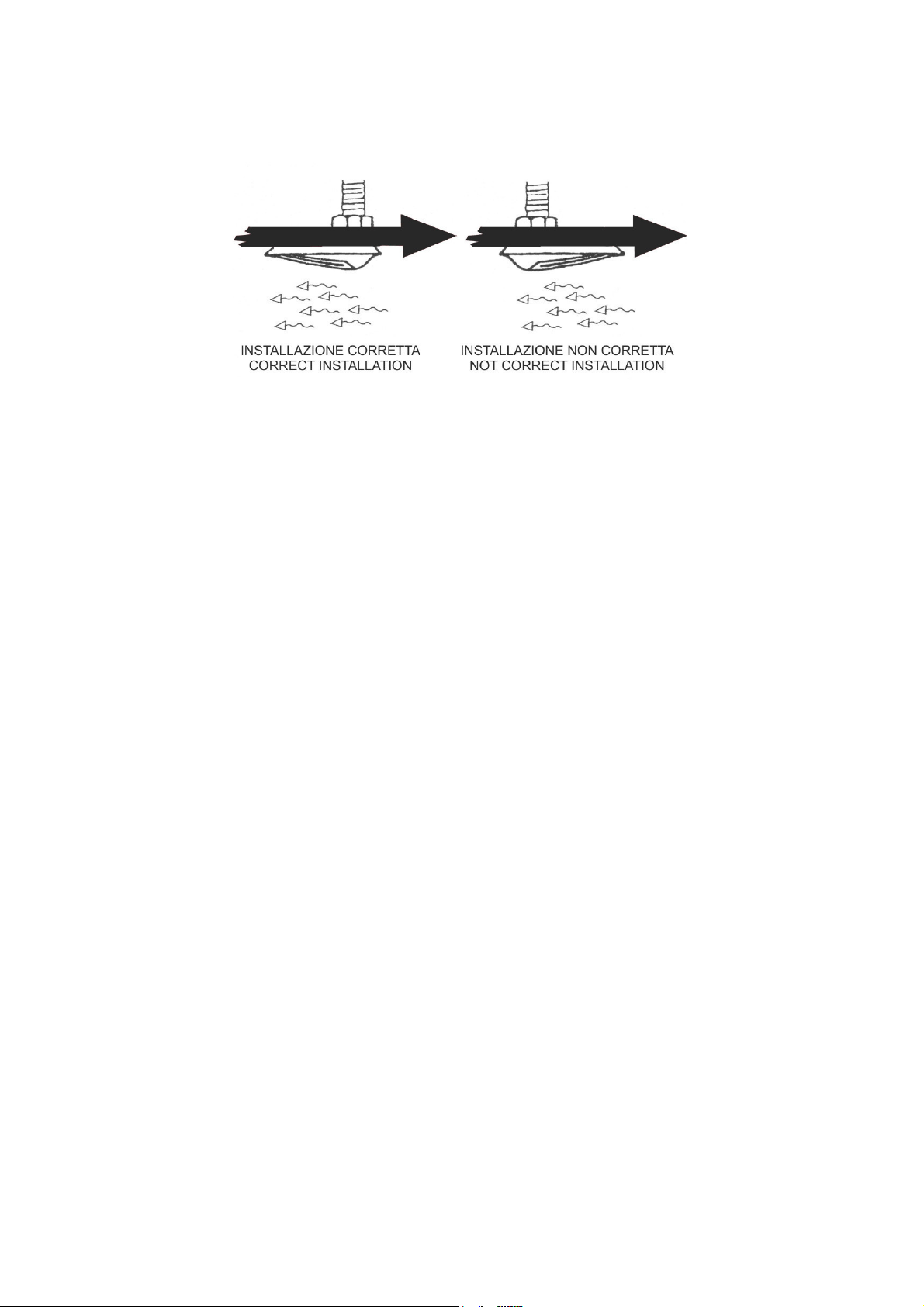

PRESA PER L’ACQUA DI RAFFREDDAMENTO / COOLING WATER INTAKE…...................17
CIRCUITO COMBUSTIBILE / FUEL OIL LINE ……………………………………………………...20
COLLEGAMENTO ALLA BATTERIA DI AVVIAMENTO /
STARTING BATTERY CONNECTION ………………………………………………………………22
IMPIANTO DI POTENZA / MAIN POWER 230 V …………………………………………………. 23
USO / USE……………………………………………………………………………………………………….. 24
IDENTIFICAZIONE / IDENTIFICATION…………………………………………………………….. 25
QUADRETTO DI AVVIAMENTO / REMOTE CONTROL………………………………………….. 27
PRIMA DELL’AVVIAMENTO / BEFORE STARTING……………………………………………… 28
RIFORNIMENTO OLIO CARTER / FILL CRANKCASE WITH OIL ……………………………….30
AVVIAMENTO / STARTING …………………………………………………………………………...31
ALLARMI, AVVISI E COMANDI / ALARMS, SIGNALING AND COMMANDS …………………..32
ARRESTO / STOPPING ………………………………………………………………………………34
MANUTENZIONE / MAINTENANCE …………………………………………………………………………35
DOPO LE PRIME 50 ORE / AFTER THE FIRST 50 WORKING HOURS. …………………….…37
OGNI 10 ORE / EVERY 10 HOURS……………………………………………………………….….37
CONTROLLO LIVELLO OLIO…………………………………………………………….…..37
OGNI 250 ORE / EVERY 250 HOURS ……………………………………………………………...38
SOSTITUZIONE OLIO CARTER / OIL CARTER REPLACEMENT………………….…..38
CONTROLLO ZINCO ELETTROLITICO / HOW TO CHECK ZINC ANODE………… 40
SOSTITUZIONE GIRANTE / CHECK THE SEA WATER PUMP IMPELLER……….….41
PULIZIA FILTRO POMPA ACQUA MARE / ……………………………………….……….42
SEA WATER PUMP FILTER CHECKING AND CLEANING
CONTROLLO VISIVO CINGHIA POMPA ACQUA MARE / ………………………….…..43
VISUAL CHECK OF SEA WATER PUMP BELT
OGNI 500 ORE / EVERY 500 HOURS…………………………………………………………….…45
SOSTITUZIONE FILTRO COMBUSTIBILE / ……………………………………………...45
REMOVE AND REPLACE FUEL FILTER
SOSTITUZIONE FILTRO OLIO / OIL FILTER REPLACEMENT………………………..46
REGISTRO GIOCO BILANCIERI / SETTING ROCKER ARMS CLEARANCE……......46
TARATURA E PULIZIA INIETTORE / SETTING AND INJECTOR CLEANING…….…46
SERVICE……………………………………………………………………………………………………..……47
ATTENZIONE / WARNING…………………………………………………………………………………..….48
ISTRUZIONI PER LA SICUREZZA / SAFETY INSTRUCTIONS………………………………………..…55
INDICE
INDEX

3
Vi ringraziamo per la fiducia che ci avete dimostrato nell'acquistare il Gruppo Elettrogeno
Marino LMG per installarlo sulla Vs. barca.
L'obiettivo di realizzare un generatore che, pur fornendo una potenza pari a quella impiegata
in un’utenza domestica, abbia un ingombro ed un peso estremamente contenuti, è stato
pienamente raggiunto. Non c'è quindi bisogno di sprecare rilevanti spazi per l'installazione a
bordo e, se l'ubicazione scelta non è centrale, il peso contenuto del gruppo LMG non
influenzerà l'assetto della barca.
LOMBARDINI MARINE
We thank you for the confidence you have shown in us, by purchasing the LMG for fitting in
your boat.
The target of our design, to achieve a diesel unit with the power usually supplied in a small
flat, in a compact size and light weight, is completely reached. So there is not the need to
waste a large room in your boat, and even if the chosen place is away from the centreline of
the boat, the reduced weight of the LMG will not influence the stability.
LOMBARDINI MARINE

4
PREMESSA
Abbiamo cercato di fare il possibile per dare informazioni tecniche accurate e aggiornate all'interno di questo
manuale. Lo sviluppo dei motori Lombardini Marine è tuttavia continuo, pertanto le informazioni contenute
all'interno di questa pubblicazione sono soggette a variazioni senza obbligo di preavviso.
Le informazioni qui riportate sono di proprietà esclusiva della Lombardini Marine. Pertanto non sono
permesse riproduzioni o ristampe nè parziali nè totali senza il permesso espresso della Lombardini Marine .
Le informazioni presentate in questo manuale presuppongono che:
1 - le persone che effettuano un lavoro di servizio su motori Lombardini Marine siano adeguatamente
addestrate ed attrezzate per provvedere in modo sicuro e professionale alle operazioni necessarie;
2 - le persone che effettuano un lavoro di servizio su motori Lombardini Marine posseggano un'adeguata
manualità e gli attrezzi speciali Lombardini Marine per provvedere in modo sicuro e professionale alle
operazioni necessarie;
3 - le persone che effettuano un lavoro di servizio su motori Lombardini Marine abbiano letto le specifiche
informazioni riguardanti le già citate operazioni Service e abbiano chiaramente capito le operazioni da
eseguire.
NOTE GENERALI SERVICE
1 - Utilizzare solo ricambi originali Lombardini Marine. Il non uso di particolari originali potrebbe causare
prestazioni non corrette e scarsa longevità.
2 - Tutti i dati riportati sono in formato metrico, cioè le dimensioni sono espresse in millimetri (mm), la coppia è
espressa in Newton-meters (Nm), il peso è espresso in chilogrammi (kg), il volume è espresso in litri o
centimetri cubi (cc) e la pressione è espressa in unità barometriche (bar).
PREFACE
Every attempt has been made to present within this service manual, accurate and up to date technical
information. However, development on the Lombardini Marine series is continuos. Therefore, the information
within this manual is subject to change without notice and without obligation.
The information contained within this service manual is the sole property of Lombardini Marine. As such, no
reproduction or replication in whole or part is allowed without the express written permission of Lombardini
Marine.
Information presented within this manual assumes the following:
1 - The person or persons performing service work on Lombardini Marine series engines is properly trained
and equipped to safely and professionally perform the subject operation;
2 - The person or persons performing service work on Lombardini Marine series engines possesses adequate
hand and Lombardini special tools to safely and professionally perform the subject service operation;
3 - The person or persons performing service work on Lombardini Marine series engines has read the
pertinent information regarding the subject service operations and fully understands the operation at
hand.
GENERAL SERVICE MANUAL NOTES:
1- Use only genuine Lombardini repair parts. Failure to use genuine Lombardini Marine parts could result in
sub-standard performance and low longevity.
2- All data presented are in metric format. That is, dimensions are presented in millimeters (mm), torque is
presented in Newton-meters (Nm), weight is presented in kilograms (Kg), volume is presented in liters or
cubic centimeters (cc) and pressure is presented in barometric units (bar).

5
La Lombardini Marine garantisce i prodotti di sua fabbricazione da difetti di conformità per un
periodo di 24 mesi dalla data di consegna al primo utente finale.
Per i motori installati su gruppi stazionari (con impiego a carico costante e/o lentamente variabile
entro i limiti di regolazione ) la garanzia è riconosciuta sino ad un limite massimo di 2000 ore di
lavoro, se il periodo sopra citato (24 mesi ) non è stato superato.
In assenza di strumento conta ore verranno considerate 12 ore di lavoro per giorno di
calendario.
Per quanto riguarda le parti soggette ad usura e deterioramento (apparato
iniezione/alimentazione,
impianto elettrico, impianto di raffreddamento ,componenti di tenuta , tubazioni non metalliche,
cinghie) la garanzia ha un limite massimo di 2000 ore di funzionamento, se il periodo sopra
citato (24 mesi) non è stato superato.
Per la corretta manutenzione e la sostituzione periodica di queste parti è necessario attenersi
alle indicazioni riportate nella manualistica fornita a corredo di ogni motore.
Al fine dell’operatività della garanzia, l’installazione dei motori, in ragione delle caratteristiche
tecniche del prodotto, deve essere effettuata solo da personale qualificato.
La lista dei centri di servizio autorizzati da Lombardini Marine è contenuta nel libretto “ Service “
fornito a corredo di ogni motore.
Entro i suddetti termini la Lombardini Marine si impegna, direttamente o a mezzo dei suoi centri
di servizio autorizzati, a effettuare gratuitamente la riparazione dei propri prodotti e/o la loro
sostituzione, qualora a suo giudizio o di un suo rappresentante autorizzato, presentino difetti di
conformità, di fabbricazione o di materiale.
Rimane comunque esclusa qualsiasi responsabilità ed obbligazione per spese, danni e perdite
dirette o indirette derivanti dall’uso o dall’impossibilità d’uso dei motori, sia totale che parziale.
La riparazione o la fornitura sostitutiva non prolungherà, ne rinnoverà la durata del periodo di
garanzia.
Gli obblighi della Lombardini Marine previsti ai paragrafi precedenti non sono validi nel caso in
cui:
- I motori non vengano installati in modo corretto e quindi ne vengano pregiudicati ed alterati i
corretti parametri funzionali.
- L’uso e la manutenzione dei motori non siano conformi alle istruzioni della Lombardini
Marine
riportate sul libretto d’uso e manutenzione fornito a corredo d’ogni motore.
- Vengano manomessi i sigilli apposti sui motori dalla Lombardini Marine .
- Si sia fatto uso di ricambi non originali della Lombardini Marine.
- Gli impianti d’alimentazione e iniezione siano danneggiati da combustibile inidoneo o inquinato.
- Gli impianti elettrici vadano in avaria a causa di componenti ad essi collegati e non forniti o
installati dalla Lombardini Marine
- I motori vengano riparati, smontati o modificati da officine non autorizzate dalla Lombardini
Marine.
Allo scadere dei termini temporali sopra citati e/o al superamento delle ore di lavoro sopra
specificate la Lombardini Marine si riterrà sciolta da ogni responsabilità e dagli obblighi di cui ai
paragrafi precedenti della seguente clausola.
Eventuali richieste di garanzia relative a non conformità del prodotto devono essere indirizzate ai
centri di servizio della Lombardini Marine.
CLAUSOLA DI GARANZIA

6
The products manufactured by Lombardini Marine are warrant
ed to be free from conformity
defects for a period of 24 months from the date of delivery to the first end user.
For engines fitted to stationary equipment, working at constant load and at constant and/or
slightly variable speed within the setting limits,
the warranty covers a period up to a limit of 2000
working hours, if the above mentioned period (24 months) is not expired.
If no hour-meter is fitted , 12 working hours per calendar day will be considered.
For what concerns the parts subject to wear and d
eterioration (injection/feeding system, electrical
system, cooling system, sealing parts, non-
metallic pipes, belts) warranty covers a maximum limit
of 2000 working hours, if the above mentioned period (24 months) is not expired.
For correct maintenance an
d replacement of these parts, it is necessary to follow the instructions
reported in the documentation supplied with each engine.
To ensure the engine warranty is valid, the engine installation, considering the product technical
features, must be carried out by qualified personnel only.
The list of the Lombardini Marine
authorized dealers is reported in the “Service” booklet, supplied
with each engine.
Within the above stated periods Lombardini Marine
directly or through its authorized network will
repair
and/or replace free of charge any own part or component that, upon examination by
Lombardini or by an authorized Lombardini Marine
agent, is found to be defective in conformity,
workmanship or materials.
Any other responsibility/obligation for different ex
penses, damages and direct/indirect losses
deriving from the engine use or from both the total or partial impossibility of use, is excluded.
The repair or replacement of any component will not extend or renew the warranty period.
Lombardini Marine warranty obligations here above described will be cancelled if:
- Lombardini Marine
engines are not correctly installed and as a consequence the correct
functional parameters are not respected and altered.
-
Lombardini Marine engines are not used according to
the instructions reported in the “Use and
Maintenance” booklet supplied with each engine.
- Any seal affixed to the engine by Lombardini Marine has been tampered with or removed.
- Spare parts used are not original Lombardini Marine.
- Feeding and injection systems are damaged by unauthorized or poor quality fuel types.
- Electrical system failure is due to components, connected to this system, which are not supp
lied
or installed by Lombardini Marine.
- Engines have been disassembled, repaired or altered
by any part other than an authorized
Lombardini Marine agent.
Following expiration of the above stated warranty periods and working hours, Lombardini
Marine
will have no further responsibility for warranty and will consider its here above mentioned
obligations for warranty complete.
Any warranty request related to a non-conformity of the product must be addres
sed to the
Lombardini Marine service agents.
WARRANTY CERTIFICATE

7
Modello
Model
LMG 4000 LMG 6000
Costruttore delmotore
Enginemanufacturer LOMBARDINI MARINE
Tipo di motore
Enginetype 15 LD 350 S 15 LD 440
Potenzameccanicacontinuaa 50Hz
Mechanicalcontinuous power50Hz 4.9 KW 7.2 KW
Velocitàdirotazionea 50Hz
Continuousspeed 50Hz 3000 RPM
Sistemadiavvamentoediarresto
Starting andshut-off system
Elettrico a 12 V con comando a distanza
12V Electrical starter remote controlled
Tipo di generatore
Generator type
Sincrono, senza spazzole, raffreddato ad acqua
Synchronous, brushless, AC water-cooled generator
Sistemadiraffreddamentoad acqua
Water coolingsystem
Ad acqua, in camicia di acciaio inox
Through stainless steel heat exchanger jacket
Potenzaelettricacontinuativa a 50Hz
Electricalcontinuous power50 Hz
4 KVA
3,2 KW
6 KVA
5 KW
Tensione
Voltage Monofase 230 V-50 Hz / Single phase 230 V-50 Hz
Tensione perricaricabatteria
Voltageforstartingbattery 12 V – 10 A
Comandoecontrolloadistanza
Remotecontrol
Pannello di comando e controllo a distanza con connettore di
innesto rapido, completo di: spie di allarme per alta temperatura
acqua e bassa pressione olio. Un Display indica le ore di moto, il
voltaggio, la corrente erogata e gli avvisi per gli interventi di
manutenzione
Remote control box and plug-in cable. Warning lights indicate high
water temperature , low oil pressure. A display indicates running
hours, voltage, out put current, engine battery voltage and service
check warning.
Emissioneacustica
Noiselevel 54 dBA 56 dBA
Peso(capsulainsonorizzanteinclusa)
Weight(soundproof hoodincluded) 90 KG 110 KG
CARATTERISTICHE TECNICHE E PRESTAZIONI
TECHNICAL SPECIFICATION AND PERFORMANCES

8
LMG 4000 LMG 6000
H 490 540
L 560 615
L1
475 540
A 430 430
A1
345 345
DIMENSIONI D’INGOMBRO
OVERALL DIMENSIONS

9
INSTALLAZIONE
INSTALLATION

10
Per il corretto ricambio dell'aria
E’ consigliabile lasciare, intorno al gruppo LMG le distanze minime indicate di seguito;
ovviamente l'ambiente dovrà essere ventilato naturalmente, con più di un’apertura verso
l'esterno.
For a correct air replacement
Around the LMG have at least the shown tolerance; of course, the room has to be naturally
vented with more then one external connection.

11
Per una corretta installazione a bordo
E’ necessario predisporre un supporto che può essere costruito in metallo, legno o fibra di
vetro. Esso deve essere il più basso possibile per evitare l'insorgere di vibrazioni e deve
mantenere l'unità orizzontale.
For fixing the LMG on board
A metallic, wooden or fiberglass structure have to be achieved. It must be as small as
possible to avoid the generation of vibrations and must keep the unit horizontally.

12
Un ulteriore attenuazione delle vibrazioni trasmesse all'imbarcazione e, conseguentemente,
un ulteriore abbattimento del livello sonoro può essere ottenuto montando sotto il generatore
una piattaforma di legno, a sua volta montata su supporti antivibranti soffici. Tale piattaforma
deve avere uno spessore minimo di 30 mm, allo scopo di avere un peso proprio superiore ai
10 Kg, comportandosi, quindi, come una massa in opposizione alle vibrazioni indotte dal
motore. Gli antivibranti soffici da montare sotto la piattaforma non devono essere allineati con
gli antivibranti posti sotto il generatore. Compatibilmente allo spazio disponibile, maggiore
sarà la distanza tra gli antivibranti migliore sarà il risultato
If the vibration-dampening mounts furnished with the generator are not adequate to muffle
vibration or resonance in an installation where the mounting surface is not ideal, then adding
a plate between the generator and the boat's mounting platform is a possible solution. This
will also improve the sound insulation. For this plate, use 30 mm thick wood that weighs about
10 Kg, and soft mounts that are rectangular. Position these mounts so they are on the
diagonal and not aligned with the generator's mounts. Space available permitting, bigger will
be the distance between the dampers, better will be the outcome.

13
CONNESSIONI ESTERNE
EXTERNAL CONNECTIONS
CONNETTERE IL CAVO DI
CONNESSIONE PER
PANNELLO DI
CONTROLLO
CONNECT THE REMOTE
CONTROL PANEL CABLE
CONNETTERE
I
CAV
I
DELLA BATTERIA
CONNECT THE BATTERY
CABLES
TUBO DI SCARICO
EXHAUST HOSE
CONNESSIONE PER
PANNELLO DI CONTROLLO
REMOTE CONTROL PANEL
CONNECTION
+
-BATTERIA DI AVVIAMENTO
STARTER BATTERY
INGRESSO ACQUA MARE
RAW WATER INTAKE
GASOLIO
FUEL
CONNESSIONE PER
VALVOLA ANTISIFONE
SIFON BREAK CONNECTION
CONNESSIONE USCITA 230 V
CONNECTION 230 V OUTPUT

14

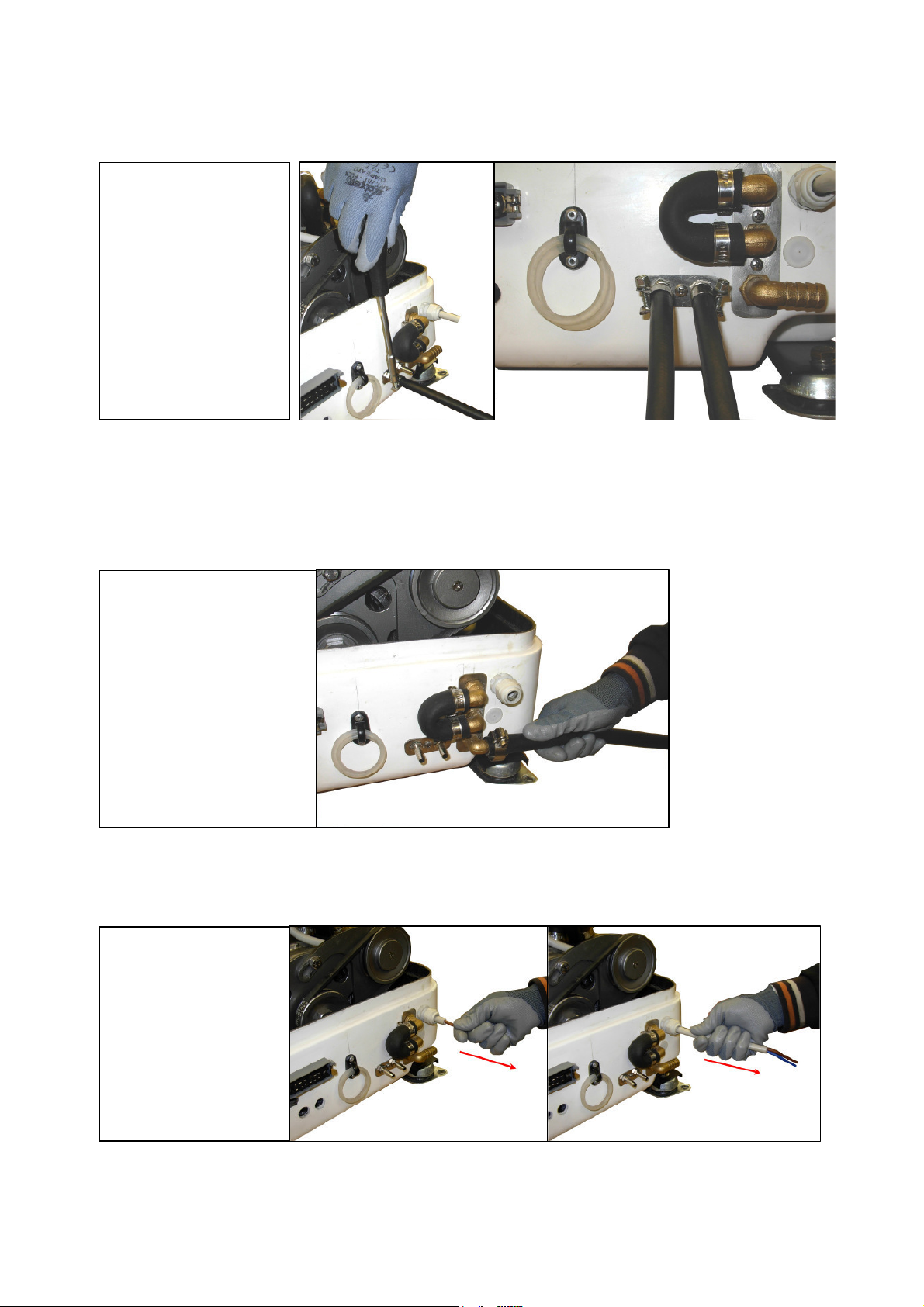

CONNETTERE I
TUBI DEL
GASOLIO
CONNECT THE
FUEL HOSES
CONNETTERE
IL
TUBO D’INGRESSO
ACQUA MARE
CONNECT THE RAW
WATER INFLOW
HOSE
CONNESSIONE
USCITA 230 V
CONNECTION 230
V OUTPUT

15
Impianto tradizionale
Una buona riduzione del rumore della linea di scarico è ottenuta installando i tre classici
modelli di marmitte.
La prima marmitta anti-sifone evita il ritorno d'acqua nel generatore e riduce del 50%
l'emissione acustica; la seconda, il silenziatore intermedio, riduce l'emissione acustica di un
ulteriore 20%; la terza riduce l'emissione acustica del 10% ed evita l'entrata dell'acqua
esterna a seguito di onde, spruzzi, ecc..
Standard system
The best dumping result is obtained fitting the 3 typical exhaust mufflers.
The first, as water lock, avoids the risk of water return into the engine and dumps 50% of
noise so it must be installed; the second reduces a further 20% noise; the third dumps a
further 10% and avoids the risk of external seawater due to waves.
IMPIANTO DI SCARICO (A RICHIESTA)
EXHAUST LINE (ON REQUEST)

16
Separatore terminale
Un ulteriore beneficio all’abbattimento delle emissioni acustiche dovute allo scarico si ottiene
con l'installazione del separatore terminale secondo lo schema sottostante. L’acqua di scarico
è separata attraverso un foro separato da cui fluisce in modo continuo, evitando lo sciabordio
che deriva dall'acqua spruzzata in modo discontinuo dagli impianti tradizionali.
Exhaust water separator
A further improvement in the noise dampening is achieved fitting the water separator
illustrated in the scheme below. The cooling water is separate through a separate hole flowing
smoothly, avoiding the noise produced by the water sprinkled alternatively from the exhaust
pipe.

17
NOTA 1
Il generatore può essere installato anche completamente sotto la linea di galleggiamento; in
questo caso deve essere inserita la valvola di disinnesco sifone fuori dalla capsula e
connessa con tubi alla mandata della pompa di raffreddamento.
NOTE 1
The unit can be installed completely below the sea level; in this case the safety cooling
vacuum valve has to be fitted out of the capsule and connected with separate pipes to the
delivery of cooling pump.
PRESA PER L’ACQUA DI RAFFREDDAMENTO (A RICHIESTA)
COOLING WATER INTAKE (ON REQUEST)

18

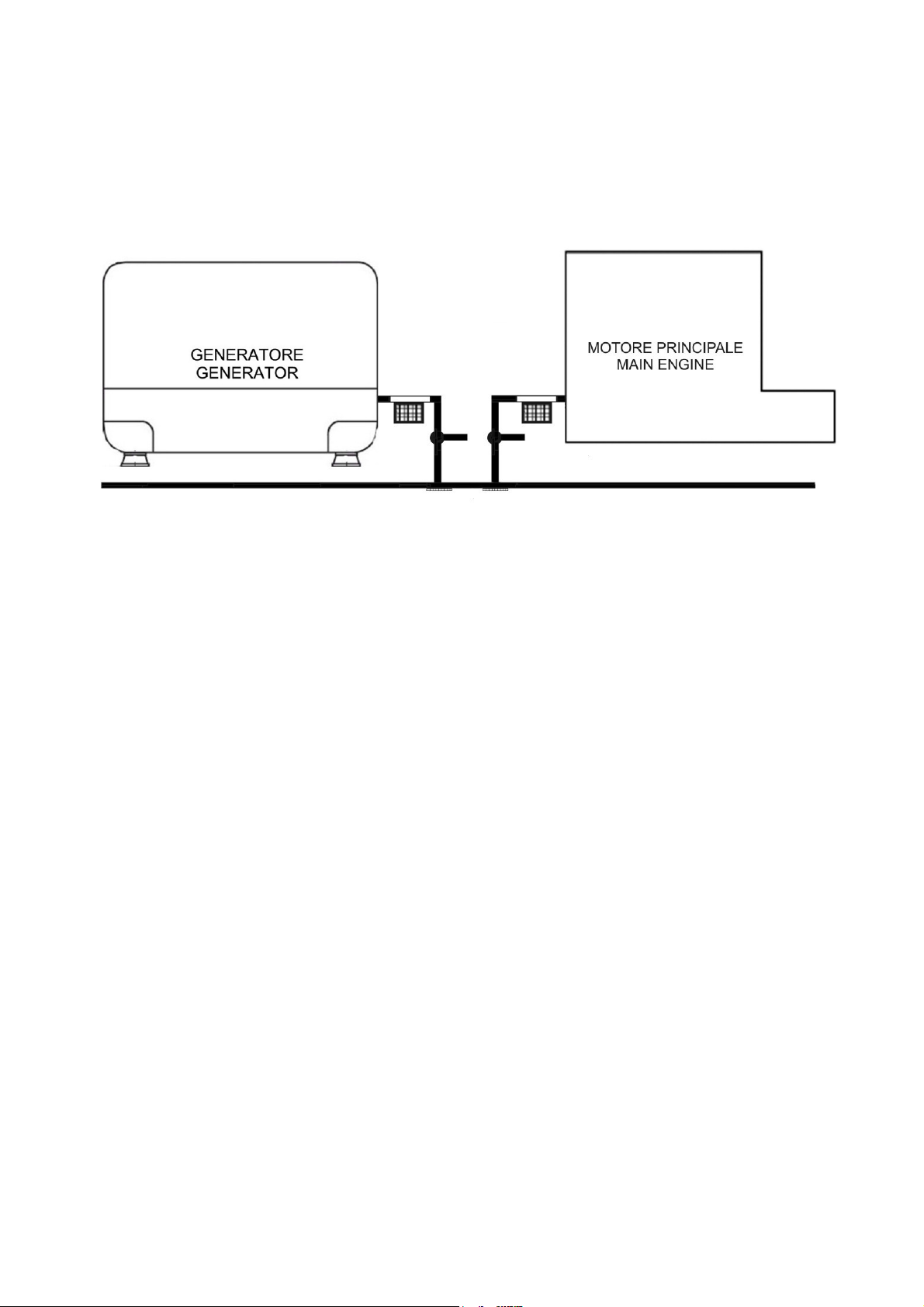

NOTA 2
L’aspirazione dall’esterno dell’acqua di raffreddamento non può essere effettuata in parallelo
con quella del motore principale di bordo. Prevedere, pertanto, un circuito autonomo
composto da una presa a mare, una valvola d’intercettazione ed un filtro acqua mare sia per il
generatore, che per il/i motore/i installato/i.
NOTE 2
In case the hole in the hull for the water intake is undesired, the water line can be connected
in parallel with the water intake of the main engine. In this case a couple of locking valves are
necessary, because a failure of the main engine pump can influence the cooling of the set
and vice versa.

19
NOTA 3
Le prese mare sono normalmente conformate in modo asimmetrico, in modo da provvedere,
a seconda della direzione di montaggio, pressione o depressione nel circuito ad esse
connesso. Per il generatore la presa mare deve produrre depressione, diversamente si può
avere un riempimento del tubo di scarico, con conseguente rientrata di acqua all’interno del
motore con gravi danni al propulsore.
NOTE 3
The water intakes are normally conformed in asymmetrical way to provide, according to the
direction of assemblage, pressure or depression in the circuit connected to them. For the
generator the sea water intake has to produce depression, otherwise it could occur a sea
water filling of the exhaust pipe, and consequently entrance in the oil lubricating with serious
damages to the engine.

20
Abitualmente si collega il generatore al serbatoio principale di bordo, in questo caso è
necessario prevedere un circuito di aspirazione e di ritorno del gasolio separato da quello del
motore.
La pompa di alimentazione sul motore è in grado di aspirare il gasolio fino ad un’altezza di 80
cm per una lunghezza massima di 5 metri, utilizzando un tubo con diametro interno pari a 6
mm.
Per condizioni diverse, contattare il nostro ufficio tecnico.
It is usually employed the main fuel tank of the boat, in this case the generator needs a own
feeding line and a overflow return line, separated from the main engine lines.
The electrical feeding pump of the generator set is able to suck the fuel from a height of 80
cm and a length of 5 meters, using a fuel pipe with an internal diameter of 6mm.
For different condition, please contact our technical office.
NOTA 1
La pompa di iniezione del gruppo LMG è auto spurgante: ciò significa che in caso di arresto
del motore per mancanza di combustibile, dopo il riempimento del serbatoio, non vi è la
necessità di spurgare l’aria scollegando tubi, ma è sufficiente lasciare il quadro acceso per 1
minuto e la pompa di alimentazione provvederà alla disareazione del circuito.
NOTE 1
The injection pump of the LMG is self-bleeding, it means that in case the engine shut-off for
lack of fuel, after fuel tank filling up there is no need to disconnect the pipes for bleeding,
because this operation is simply obtained by switching on the panel for 1 minute
CIRCUITO COMBUSTIBILE
FUEL OIL LINE
