Kohler K-1843 User manual

Installation Guide
Acrylic Seat
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-1843
1071449-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed within this manual. Thanks again for choosing Kohler
Company.
Tools and Materials
Before You Begin
IMPORTANT! This product is for new construction or complete remodel (down to the studs) of tiled
showers only. Do not install this product to plastic walls or any other material than tile.
Please read these instructions carefully. This will help you to avoid costly mistakes.
Observe all local plumbing and building codes.
This installation is easiest when performed by two people.
Unpack and inspect the product for damage. If you find any damage, do not install the product.
Report the specific problem to your dealer immediately. After inspection, return the product to the
carton until you are ready to install it.
The seat must be installed to adequately supported, plumb walls.
Make sure the installation area is clean and free of all debris. If remodeling, remove all finished wall
material to expose the stud wall/framing.
Consider the overall dimensions of the seat and location of the shower faucet(s) when planning the
seat’s location within the shower area.
Consult all applicable instructions for accessories and shower doors before installing.
Kohler Co. reserves the right to make revisions in the design of products without notice, as specified
in the Price Book.
Tape
Measure
Safety
Glasses
Painters
Tape
Pencil
Plus:
• Common Woodworking Tools
and Materials
• Putty Knife
• Common Tile Tools and
Materials
• Water Barrier Plastic Sheeting
• 2x4 or 2x6 Lumber
• Water Resistant Wall Material
and Fasteners
• Shims/Furring Strips
• 100% Silicone Sealant to Color
Match Grout
• Drop Cloth
Level Gloves
100% Silicone
Sealant
Stapler
Square
Assorted
Screwdrivers
1071449-2-B 2 Kohler Co.

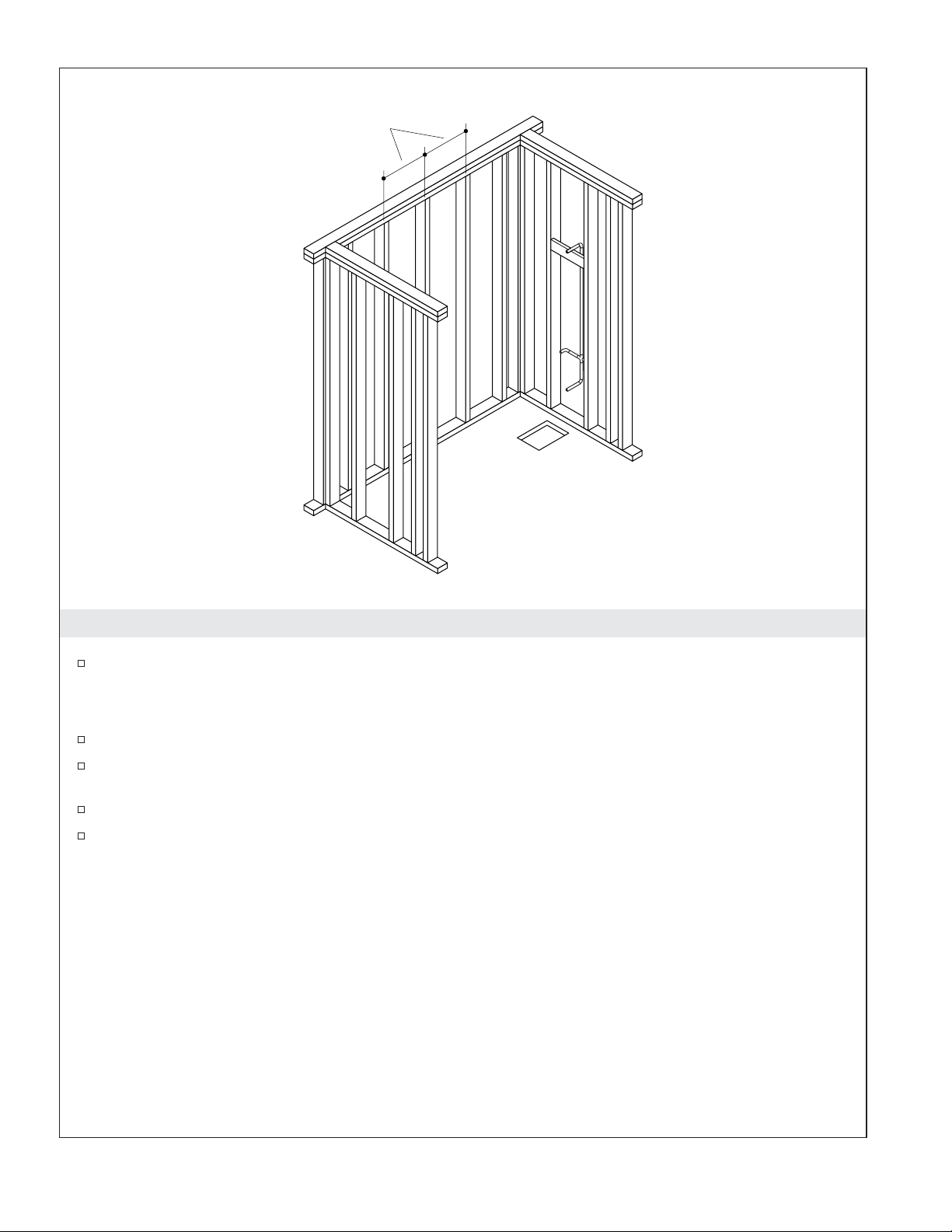

1. Construct the Stud Framing
Install the drain and supply pipes according to local plumbing codes.
IMPORTANT! Plan the shower area around the desired placement of the seat. Ensure the placement of the
seat will be free of obstructions (such as pipes or electrical boxes).
Build the shower area out of 2x4 or 2x6 lumber with the centers of the studs 16″(40.6 cm) apart.
Install the pipes, valves, and showerhead fittings according to the plumbing manufacturer’s
instructions.
If applicable, install a watertight membrane to the floor.
Install the shower basin at this time. Refer to the shower basin manufacturer’s installation
instructions.
16" (40.6 cm)
Kohler Co. 3 1071449-2-B

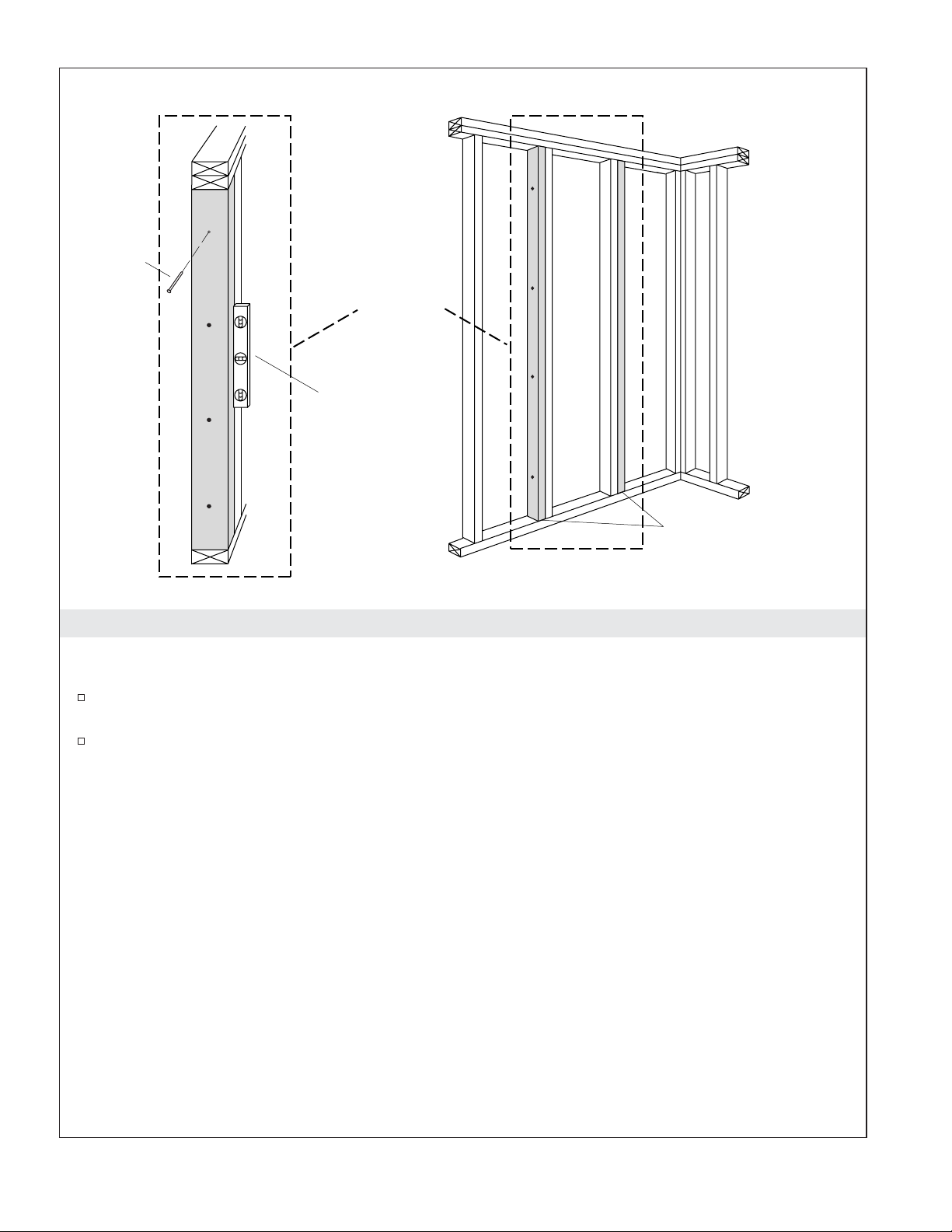

2. Reinforce the Stud Pocket
IMPORTANT! Before attaching the studs to the framing, ensure it is not warped, is vertically level, and is
of equal length of the existing studs.
Using fasteners, attach studs to the outside of the framing at the determined unit placement. This
will create the stud pocket.
Verify the front surface of the studs are flush with one another. Plane the studs, if necessary.
Attach studs to outside
of determined location
with fasteners.
Stud Pocket
Side View
Confirm studs are
vertically level.
Fastener
1071449-2-B 4 Kohler Co.

3. Prepare the Site
Step 1
Wrap and staple water barrier plastic sheeting into the stud pocket.
Place and staple water barrier plastic sheeting over the remaining shower area.
If applicable, install the shower basin at this time.
Step 2
Determine the desired seat height from the finished floor. A seat height of 18″(45.7 cm) from the
finished floor is recommended.
Verify that this height will not compromise the watertight membrane that may be present in the
floor when fasteners are installed to the bottom flange of the seat. Adjust the height, if necessary.
Position and level the seat unit on the studs with the seat at the desired height. Mark the corners of
the seat unit on the studs, then set the seat aside.
Step 3
IMPORTANT! Select wall material that is water resistant (such as cement board) and meets local building
codes.
IMPORTANT! A flush transition must exist between the wall material and the attachment flange.
Verify the wall material equals the thickness of the attachment flange, which is 1/4″(6 mm). This
will ensure a flush transition. If a flush transition does not exist, either the studs or attachment
flange must be shimmed before installing the wall material.
Install wall material around the stud pocket leaving an opening 62″(157.5 cm) in height and 17-1/2″
(44.5 cm) width for the seat unit.
Step 1 Step 2
Install plastic sheeting.
Level, then
mark each
corner.
Level, then mark
each corner.
Step 3
17-1/2" (44.5 cm)
Attachment
Flange
Flush
Transition
Install wall
material.
18" (45.7 cm)
Recommended
Seat Height
Kohler Co. 5 1071449-2-B

Prepare the Site (cont.)
Install wall material to the remainder of the shower area.
1071449-2-B 6 Kohler Co.

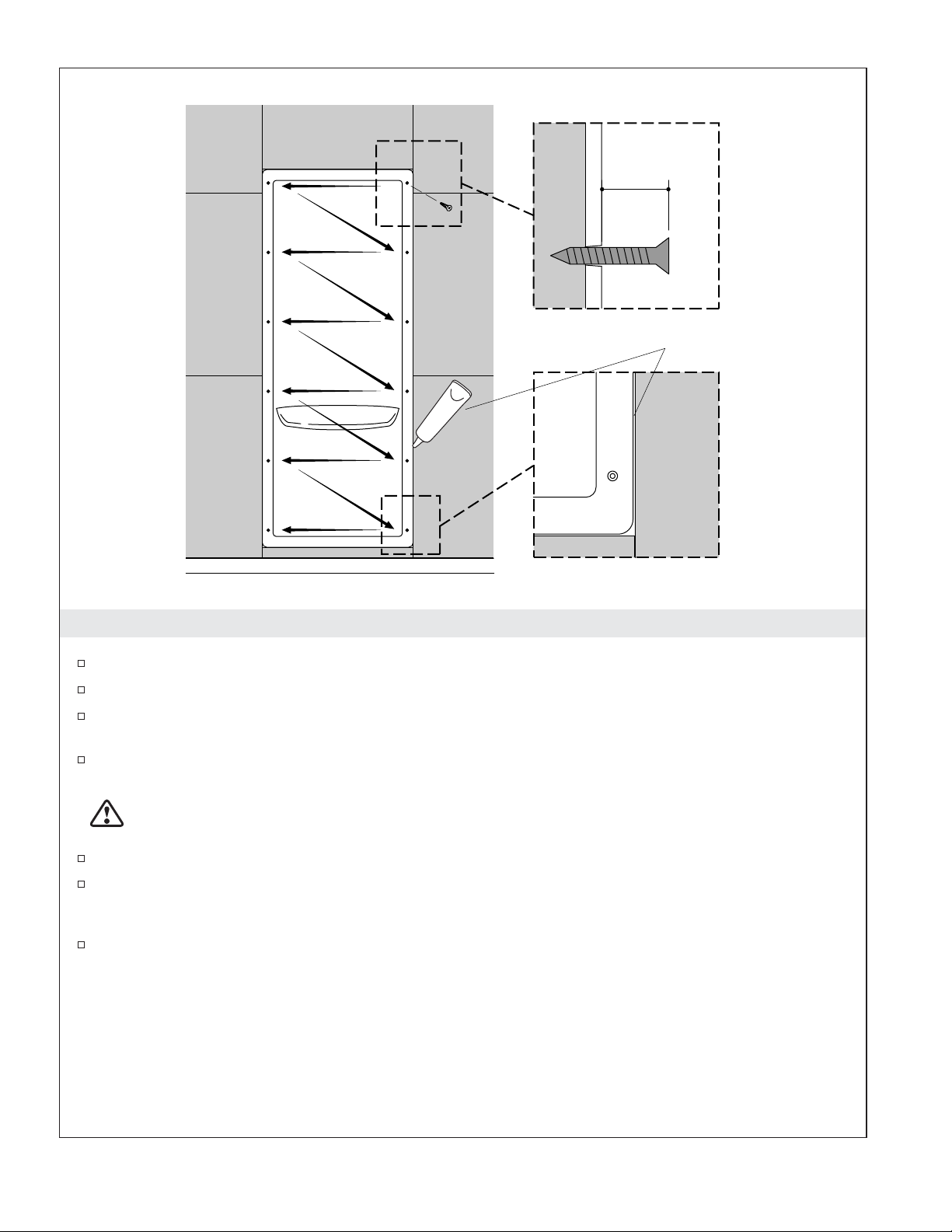

4. Secure the Unit
Position the unit over the stud pocket.
Thread a fastener (provided) 1″(2.5 cm) into the mounting hole at the top right corner.
Level the unit, then thread a fastener 1″(2.5 cm) through the mounting hole at the top left corner.
Alternating from side to side, as shown, partially thread fasteners through the remaining mounting
holes.
WARNING: Risk of product damage. To avoid cracking the acrylic, do not overtighten the
fasteners.
Fully tighten the fasteners, starting at the top and alternating from side to side.
Using 100% silicone sealant, fill in the groove between the attachment flange and the wall material
around the perimeter of the unit. If needed, use a putty knife to press the silicone into the gap.
Wipe off any excess sealant.
Allow the sealant to cure before proceeding.
Seal between gap.
1" (2.5 cm)
1
3
5
7
9
11
2
4
6
8
10
12
Side View
Kohler Co. 7 1071449-2-B

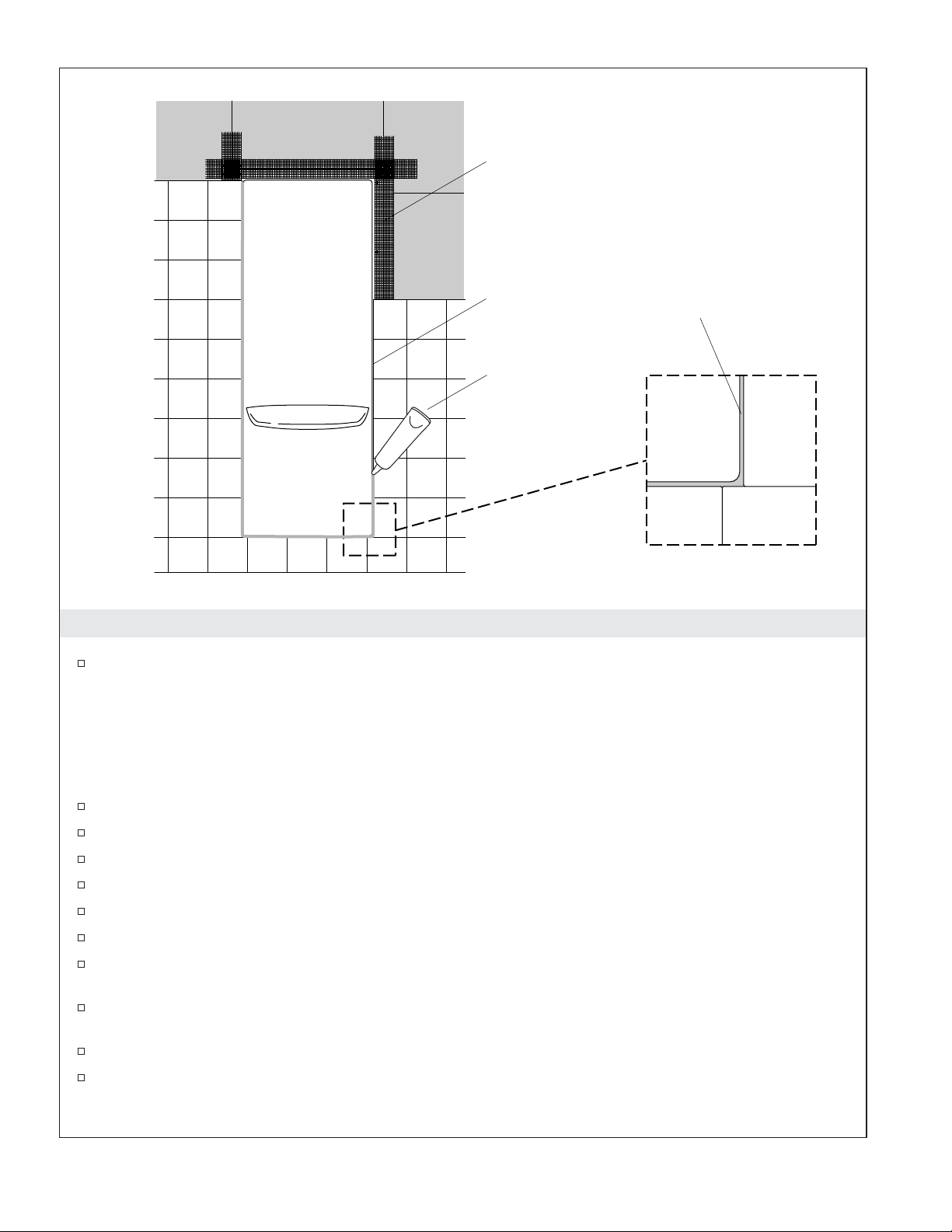

5. Complete the Installation
Apply mesh tape between the unit and the wall material.
IMPORTANT! When planning the tile layout, the tile should conceal the installed fasteners on the unit
AND allow for a gap between the edge of the tile and the inner edge of the attachment flange.
TIP: To ensure the first row of tile is level, temporarily level and attach pieces of lumber to the bottom
portion of the wall material at a height less than a full tile. Remove the pieces of lumber once the adhesive
has set, then attach the remaining tile.
Plan the tile installation for the walls, then mark the plan on the wall material.
Attach the tile with tile adhesive or thin-set mortar designed for wet environments.
Allow the tile adhesive or thin-set mortar to cure.
Remove the pieces of lumber from the bottom portion of the wall material.
Apply grout to the tile, except for the expansion joints in the alcove.
Wipe the area with a damp sponge, allow the grout to set, then buff the tile with a soft cloth.
If desired, tape off the area adjacent to the groove where the tile and the acrylic unit meet. This will
help create a straight, uniform bead of silicone sealant.
Apply a bead of silicone sealant, which is color-matched to the grout, in the groove and any other
expansion joints.
Remove the tape once the sealant has cured.
Apply grout sealant to the tile.
Apply mesh tape.
Allow gap between unit and wall
material when installing tile.
Fill gap with
color-matched
silicone sealant.
1071449-2-B 8 Kohler Co.

Guide d’installation
Siège en acrylique
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone et notre site internet sont listés dans
ce manuel. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
IMPORTANT ! Ce produit est pour une nouvelle construction ou remodelage complet (jusqu’aux
montants) de douches carrelées uniquement. Ne pas installer ec produit sur des murs en plastique ou
autre matériau que du carrelage.
Veuillez lire ces instructions avec attention. Ceci vous aidera à éviter des erreurs coûteuses.
Respecter tous les codes de plomberie et de bâtiment locaux.
Cette installation est plus facile à deux personnes.
Déballer et l’examiner le produit pour en déceler tout dommage. Si un dommage quelconque est
noté, ne pas installer le produit. Veuillez immédiatement informer votre distributeur du problème.
Après l’inspection, remettre le produit dans son emballage de protection en attendant de commencer
l’installation.
Le siège doit être installé sur des murs correctement supportés et mis à niveau.
S’assurer que l’aire d’installation soit propre et exempte de tous débris. Dans le cas de remodelage,
retirer tout matériau de mur fini pour exposer le mur/cadrage de montant.
Prendre en considération les dimensions générales du siège et l’emplacement du (des) robinet(s) de
douche lors de la planification de l’emplacement du siège dans l’emplacement de douche.
Consulter toutes les instructions applicables aux accessoires et portes de douche avant de procéder à
l’installation.
Mètre ruban
Lunettes
de
protection
Ruban
cache de
peinture
Crayon à
papier
Plus:
• Outils et matériels de menuiserie
communs
• Couteau à mastic
• Outils de carrelage et matériels
communs
• Revêtement de barrière à eau
• Montants de 2x4 ou de 2x6
• Matériau hydrorésistant du mur et
fixations
• Cales/Tasseaux
• Mastic à la silicone à 100% de
couleur assortie au coulis
• Toile de protection
Niveau à bulle Gants
Mastic à la
silicone à 100%
Agrafeuse
Carré
Tournevis
assortis
Kohler Co. Français-1 1071449-2-B

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits et ceci sans
préavis, tel que spécifié dans le catalogue des prix.
1071449-2-B Français-2 Kohler Co.

1. Construire le cadrage du montant
Installer le drain et les tuyaux d’alimentation selon les codes de plomberie locaux.
IMPORTANT ! Planifier l’espace de douche autour de l’emplacement désiré du siège. S’assurer que
l’emplacement du siège sera sans obstructions (telles que tuyaux ou boîtiers électriques).
Construire l’espace de douche avec des lambourdes de 2x4 ou 2x6 avec des centres de montants
espacés de 16″(40,6 cm).
Installer les tuyaux, valves et les raccords de pomme de douche conformément aux instructions du
fabricant de la plomberie.
Si applicable, installer une membrane étanche au sol.
Installer le bassin de douche à ce moment. Se référer aux instructions d’installation du fabricant du
bassin.
16" (40,6 cm)
Kohler Co. Français-3 1071449-2-B

2. Renforcer la poche de montant
IMPORTANT ! Avant d’attacher les montants au cadrage, s’assurer qu’ils ne soient pas courbés, qu’ils
soient nivelés verticalement et qu’ils soient à longueur égale des montants existants.
Avec des fixations, attacher les montants à l’extérieur du cadrage au placement déterminé de l’unité.
Ceci créera la poche de montant.
Vérifier que les surfaces avant des montants sont à égalité des unes des autres. Raboter les
montants, si nécessaire.
Attacher les montants à
l'extérieur de l'emplacement
déterminé avec des fixations.
Poche
de montant
Vue latérale
Confirmer la mise
à niveau verticale
des montants.
Fixation
1071449-2-B Français-4 Kohler Co.

3. Préparer le site
Étape 1
Envelopper et agrafer un revêtement de barrière à eau en plastique dans la poche du montant.
Placer et agrafer un revêtement de barrière à eau en plastique sur l’emplacement de douche restant.
Si applicable, installer le bassin de douche à ce moment.
Étape 2
Déterminer la hauteur désirée de siège du sol fini. Une hauteur de siège de 18″(45,7 cm) à partir du
sol fini est recommandée.
Vérifier que cette hauteur ne compromettra pas la membrane étanche qui pourrait être présente
dans le sol lorsque les fixations sont installées sur la bride inférieure du siège. Ajuster la hauteur, si
nécessaire.
Positionner et niveler le siège sue les montants avec le siège à la hauteur désirée. Marquer les angles
du siège sur les montants, puis mettre le siège de côté.
Étape 3
IMPORTANT ! Sélectionner le matériau du mur étant hydrorésistant (tel que ciment) et conforme aux
codes locaux de construction.
IMPORTANT ! Une transition égale devrait exister entre le matériau du mur et la bride de fixation.
Vérifier que le matériau du mur soit égal à l’épaisseur de la bride de fixation, soit à 1/4″(6 mm).
Ceci assurera une transition égale. Si aucune transition égale n’existe, les montants ou la bride de
fixation devraient être calés avant l’installation du matériau du mur.
Étape 1 Étape 2
Installer une couverture
en plastique.
Niveler puis
marquer
chaque angle.
Niveler puis
marquer chaque
angle.
Étape 3
17-1/2" (44,5 cm)
Bride
d'attache
Mettre à
égalité la
transition
Installer le
matériau du
mur.
Hauteur de
siège
recommandée
de 18" (45,7 cm)
Kohler Co. Français-5 1071449-2-B

Préparer le site (cont.)
Installer le matériau du mur autour de la poche de montant, laissant une ouverture de 62″(157,5
cm) en hauteur et 17-1/2″(44,5 cm) en largeur pour le siège.
Installer le matériau du mur pour le reste de l’espace de douche.
1071449-2-B Français-6 Kohler Co.

4. Sécuriser l’unité
Positionner l’unité au-dessus de la poche de montant.
Visser une fixation (fournie) à 1″(2,5 cm) dans l’orifice de fixation à l’angle supérieur droit.
Niveler l’unité, puis visser une fixation à 1″(2,5 cm) dans l’orifice de fixation à l’angle supérieur
gauche.
En alternant les côtés, tel qu’illustré, partiellement visser les fixations dans les orifices de fixation
restants.
AVERTISSEMENT : Risque d’endommagement du produit. Afin d’éviter les craquelures de
l’acrylique, ne pas trop serrer les fixations.
Bien serrer les fixations, en commencant au-dessus et alternant les côtés.
En utilisant du mastic à la silicone à 100%, remplir la rainure entre la bride d’attache et le matériau
du mur autour du périmètre de l’unité. Si besoin, utiliser un couteau à mastic pour presser la
silicone dans l’espace. Essuyer tout excès de mastic.
Laisser prendre le mastic avant de continuer.
Sceller entre les espaces.
1" (2,5 cm)
1
3
5
7
9
11
2
4
6
8
10
12
Vue latérale
Kohler Co. Français-7 1071449-2-B

5. Compléter l’installation
Appliquer du ruban à mailles entre l’unité ety le matériau du mur.
IMPORTANT ! Lors de la planification de carrelage, celui-ci devrait cacher les fixations installées sur
l’unité ET permettre un espace entre le rebord du carreau et le rebord intérieur de la bride d’attache.
CONSEIL: Afin d’assurer la mise à niveau du premier rang de carrelage, niveler et attacher
temporairement des lambourdes à la base du matériau du mur à une hauteur inférieure de celle d’un
carreau entier. Retirer les lambourdes une fois que l’adhésif a durci puis fixer le carrelage restant.
Planifier l’installation de carrelage aux murs, puis marquer le plan sur le matériau du mur.
Attacher le carrelage avec de l’adhésif pour carrelage ou mortier fin conçu pour des environnements
humides.
Permettre à l’adhésif de carrelage ou au mortier fin de prendre.
Retirer les lambourdes de la base du matériau du mur.
Appliquer du coulis au carrelage, excepté aux joints d’expansion dans l’alcôve.
Essuyer l’endroit avec une éponge humide, permettre au coulis de prendre, puis polir le carrelage
avec un chiffon doux.
Si désiré, mettre du ruban adhésif au point de rencontre adjacent à la rainure, là où le carrelage et
l’unité en acrylique se rencontrent. Ceci aidera à créer un boudin continu et uniforme de mastic à la
silicone.
Appliquer du mastic à la silicone de couleur assortie au coulis, dans la rainure et tout autre joint
d’expansion.
Retirer le ruban adhésif une fois que le mastic a durci.
Appliquer du ruban à mailles.
Permettre un espace entre l'unité et
le matériau du mur lors du carrelage.
Remplir l'espace
avec du mastic à
la silicone à
couleur assortie.
1071449-2-B Français-8 Kohler Co.

Compléter l’installation (cont.)
Appliquer du coulis au carrelage,
Kohler Co. Français-9 1071449-2-B

Guía de instalación
Asiento acrílicos
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes
de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Este manual contiene nuestros números de teléfono y nuestro sitio web. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
¡IMPORTANTE! Este producto es para construcción nueva o remodelación completa (se retirará todo
dejando sólo los postes de madera de la pared) de duchas de azulejo solamente. No instale este
producto en paredes de plástico ni otro material que no sea azulejo.
Por favor, lea atentamente estas instrucciones. Esto le ayudará a evitar errores costosos.
Cumpla con todos los códigos locales de plomería y construcción.
Esta instalación es más fácil si la hacen dos personas.
Desembale y revise que el producto no esté dañado. Si encuentra algún daño, no instale el producto.
Informe inmediatamente a su distribuidor del problema específico. Después de la inspección, vuelva
a colocar el producto en la caja de cartón hasta el momento de la instalación.
El asiento se debe instalar con el soporte adecuado y paredes a plomo.
Verifique que el área de instalación esté limpia y no tenga partículas. En caso de remodelación, retire
todo el material de la pared acabada para dejar expuesta la estructura/paredes de postes de
madera.
Tome en cuenta las dimensiones completas del asiento y el lugar de instalación de la grifería de la
ducha, al planear el lugar de instalación del asiento en el área de la ducha.
Consulte las instrucciones correspondientes a los accesorios y puertas de ducha, antes de instalar.
Cinta para
medir
Lentes de
seguridad
Cinta de
pintor
Lápiz
Más:
• Herramientas y materiales comunes
de carpintería
• Espátula
• Herramientas y materiales comunes
para el azulejo
• Hojas de plástico como barrera
de agua
• Listones de 2x4 ó 2x6
• Material impermeable para
paredes y herrajes
• Cuñas/Listones de enrasar
• Sellador 100% de silicona del
mismo color que la boquilla
• Lona
Nivel Guantes
Sellador 100%
de silicona
Engrapadora
Escuadra
Destornilladores
surtidos
Kohler Co. Español-1 1071449-2-B

Antes de comenzar (cont.)
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como
se especifica en la lista de precios.
Kohler Co. Español-2 1071449-2-B

1. Construya la estructura de postes de madera
Instale las tuberías de suministro y desagüe conforme a los códigos locales de plomería.
¡IMPORTANTE! Planee el área de la ducha según el lugar deseado para el asiento. Asegure que el lugar
de instalación del asiento esté libre de obstrucciones (como tubos y cajas eléctricas).
Construya el resto del área de la ducha con postes de madera de 2x4 ó 2x6 con los centros a 16″
(40,6 cm).
Instale los tubos, válvulas y conexiones de la cabeza de ducha siguiendo las instrucciones del
fabricante de los componentes de plomería.
Si aplica, instale una membrana impermeable al piso.
Instale el fondo de la ducha en este momento. Consulte las instrucciones de instalación del
fabricante del fondo de la ducha.
16" (40,6 cm)
1071449-2-B Español-3 Kohler Co.
