Konig & Meyer 19761 Specification sheet

19761 Smartphone-Halter
Nutzungsinformation
Bestimmungsgemäße Verwendung
Der Smartphone-Halter ist zur Aufnahme von einem Smartphone mit einer Breite von 45-90 mm
geeignet. Ebenso können ähnliche Geräte mit dem Halter geklemmt werden. Durch die vielseiti-
gen Einstellungsmöglichkeiten bleiben die Bedienelemente am Smartphone frei zugänglich. Mit
der Halteklammer kann der Halter an Rohre von einem Durchmesser von 10-30 mm befestigt
werden. Durch den flexiblen Haltearm und den Kugeladapter ist eine individuelle Einstellung
möglich.
Vorhersehbare Fehlanwendung
Während ein Smartphone eingelegt ist, die Klemm- und Verstellschrauben nicht öffnen. Den
Smartphone-Halter nicht über Kopf verwenden.
Allgemeines
uGeeignetes Stativ verwenden: Das Stativ muss eine ausreichende Standsicherheit und Trag-
ufähigkeit aufweisen. Hierzu die Nutzungsinformation des verwendeten Stativs beachten.
uAufstellen und Einstellen:
u● Ohne Smartphone den Halter am Stativ befestigen und die gewünschte Position einstellen.
u● Das Lösen der Klemm- und Verstellschraube mit geklemmtem Smartphone ist nur zulässig,
u●um kleine Korrekturen der Position vorzunehmen. Bei dieser Korrektur ist erhöhte Vorsicht
u●geboten, um ein unerwartetes Herabfallen des Geätes zu vermeiden.
uDer Smartphone-Halter ist vor Herabfallen, Schmutz, Feuchtigkeit und ruckartigen Bewegun-
ugen zu schützen.
uNicht mit übermäßiger Krafteinwirkung bedienen.
uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer
uaufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Gewährleistung
Keine Gewährleistung wird übernommen für Schäden, die entstanden sind durch:
uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und
uMontagehinweise.
uUngeeignete oder nicht bestimmungsgemäße Anwendung.
uFehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.
uNatürliche Abnutzung.
uNachlässiger Umgang.
uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.
uEinwirkung von Teilen fremder Herkunft.
uVerwendung von nicht originalen Ersatzteilen.
Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne
Genehmigung des Herstellers untersagt.
1

Montage
Zur Montage des Smartphone-Halters gehen Sie wie folgt vor:
1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen
Technische Daten
Material
Klemmschraube, Gewindebolzen: Stahl
Smartphone-Halter, Haltearm, Kugeladapter, Klemmschraube, Klammer:
Kunststoff
Haltearm innen: Aluminium Stab
Tragfähigkeit Smartphones und ähnliche Geräte
Maße und
Verstellbereich
Smartphone-Halter: 45-90 mm
Halteklammer: ø 10-30 mm
Vertikal und horizontal: 360°
Verpackung 80 x 75 x 173 mm
Gewicht 0,21 kg
Smartphone-Halter
Haltearm mit Klammer

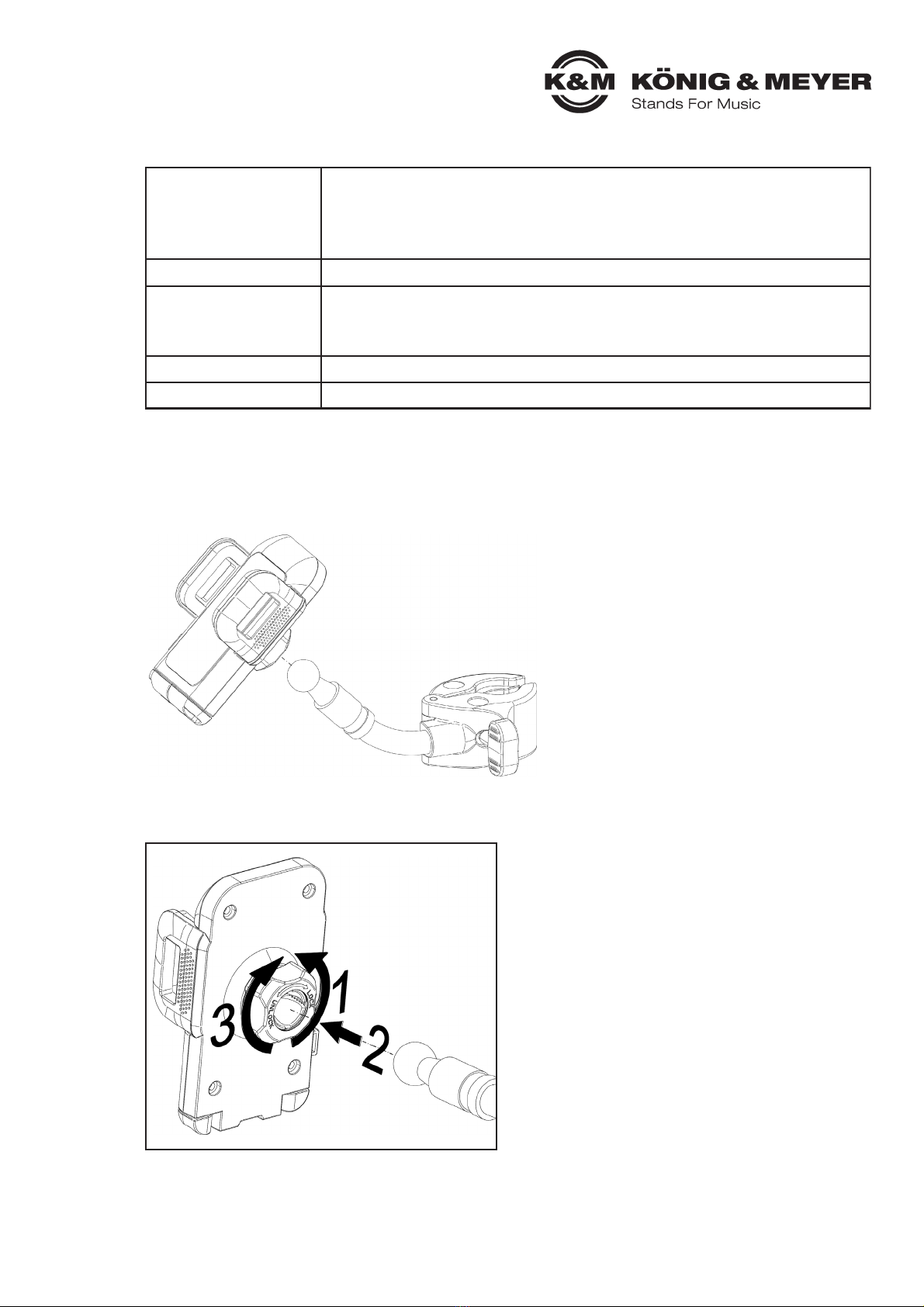

2.) Smartphone-Halter mit Kugeladapter verbinden
1Die Klemmmutter am Smartphone-Halter in
Richtung UNLOCK so weit öffnen, bis der Ku-
geladapter 2mit leichtem Druck in den Smart-
phone-Halter einschnappt. 3Klemmmutter in
Richtung LOCK handfest anziehen.
Zum Verstellen der Lage die Klemmmutter
lösen, die gewünschte Lage einstellen und die
Klemmmutter handfest anziehen.
2

Wartung, Reinigung und Instandsetzung
uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.
uReinigung: Zum Reinigen des Smartphone-Halters ein leicht befeuchtetes Tuch benutzen.
uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an
uder Oberfläche verursachen.
uInstandsetzen: Auftretende Schäden sofort beheben und Smartphone-Halter nicht weiter be-
unutzen.Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen
uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über
uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild
ufinden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder
udefekten Teile nachbestellen.

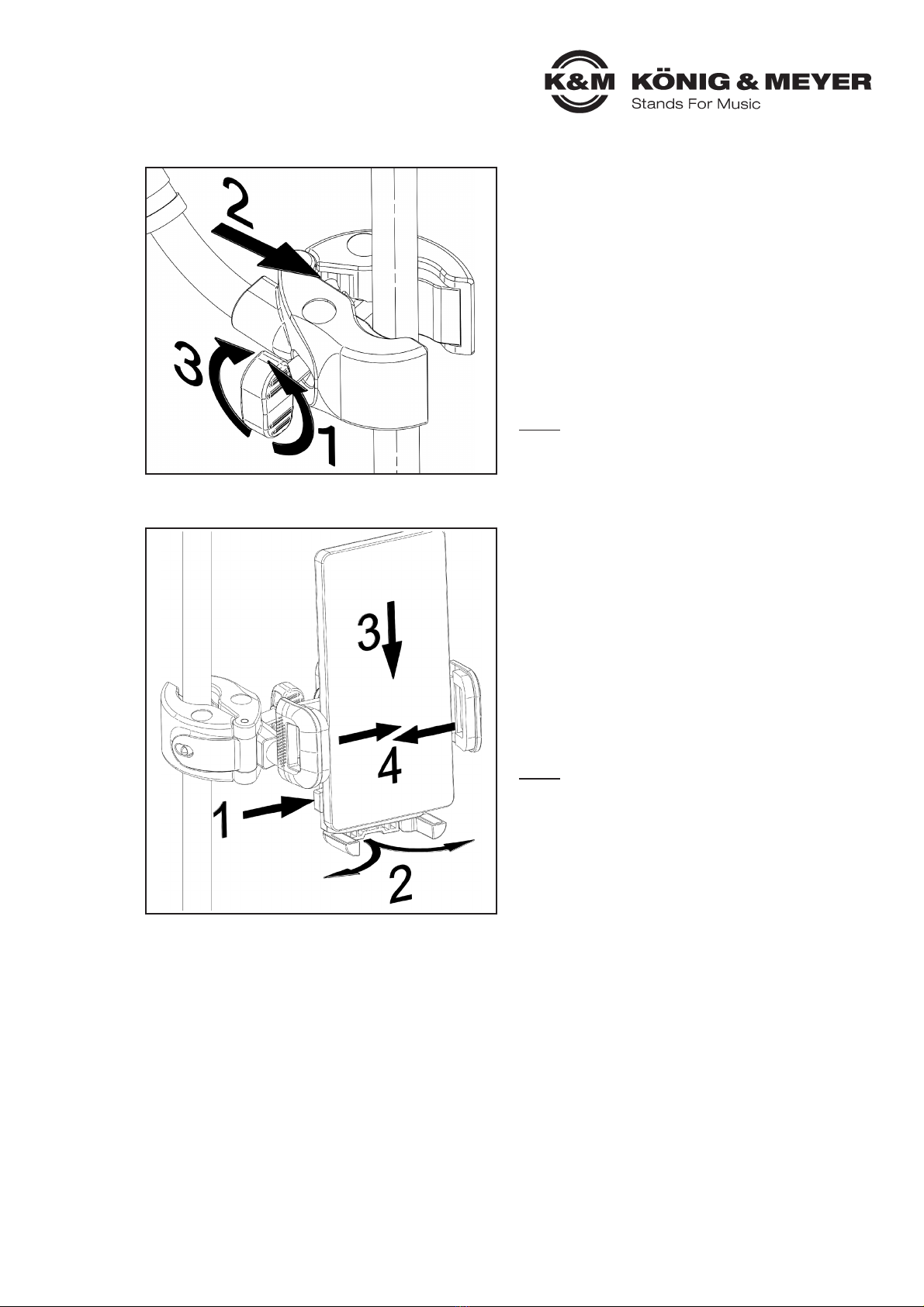

4.) Smartphone einlegen
Haltearm mit Smartphone-Halter ist
ordnungsgemäß am Stativ befestigt.
Durch Betätigen der Quick-out Taste 1fahren
die Klemmbacken am Smartphone-Halter aus-
einander.
Auflagefüße nach außen klappen 2und Smart-
phone auf den Auflagefüßen aufstellen 3. Die
beiden Klemmbacken an das Smartphone drü-
cken 4.
Hinweis: Das Smartphone muss flächig mit der
Rückseite am Smartphone-Halter anliegen und
an den Auflagefüßen anstehen. Der Haltearm
kann bis zu 90° in jede beliebige Richtung ge-
bogen werden. Dazu ist etwas Kraftaufwand
nötig. Bevorzugt ist die gewünschte Position
über den Kugeladapter einzustellen.
3.) Montage an Stativ
Stativ ist ordnungsgemäß aufgebaut.
Stativ verfügt über die nötige Tragfähigkeit.
Stativ ist auf einem ebenen und tragfähigen
Untergrund aufgestellt.
Klemmschraube an Klammer öffnen 1. Klam-
mer an Stativrohr anlegen 2und die Klemm-
schraube an der gewünschten Position
festziehen 3.
Hinweis: Die Klemmbacken der Halteklammer
müssen axial zum Stativrohr ausgerichtet sein.
3

Störung und Fehlersuche
Lagerung, Entsorgung
Lagern Sie den Smartphone-Halter an einem trockenen Ort.
Führen Sie zerlegte Bestandteile der Wiederverwertung zu:
uVerschrotten Sie alle Komponenten aus Metall.
uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung
ubzw. Recycling zu.
uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie
udiese gemäß den örtlichen Bestimmungen.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Telefon: [phone]
Telefax: 09342/806-150
E-Mail: [email protected]
Web: www.k-m.de
19761-000-55 Rev.01 12/23
Störung/Ursache Prüfen/Behebung
Smartphone-Halterung wackelt
● Standsicherheit und Schraubverbindung des verwendeten
●Statives überprüfen.
● Schraubverbindungen am Smartphone-Halter überprüfen
●und gegebenenfalls nachziehen.
Smartphone wackelt im Halter ● Sitz der seitlichen Anschläge anpassen bzw. nachdrücken.
4

19761 Smartphone holder
Information for use
Intended use
The smartphone holder is suitable for holding a smartphone with a width of 45-90 mm. Similar
devices can also be clamped. Thanks to the versatile adjustment possibilities, the operating ele-
ments on the smartphone remain accessible. With the holding clamp, the holder can be attached
to tubes with a diameter of 10-30 mm. Thanks to the flexible holding arm and the ball adapter, in-
dividual adjustment is possible.
Foreseeable misapplication
Do not open the clamping and adjustment screws while the smartphone is inserted.
Do not use the smartphone holder overhead.
General
uUse a suitable stand: It must have sufficient stability and load-bearing capacity. For this,
uobserve the usage information of the stand used.
uSet up and adjustment:
u● Attach the holder to the stand without the smartphone and set the desired position.
u● When the smartphone is clammed it is only allowed to loosen the clamping and adjustment
u●screw to carry out small corrections regarding the position. Increased caution is required
u●during correction, to prevent the device from falling unexpectedly.
uThe smartphone holder must be protected from falling, dirt, moisture and jerky movements.
uDo not handle with excessive force.
uThe usage information is an integral part of the product and should be kept for its service life
uor passed on to any subsequent owner or user.
Warranty
No warranty is given for damage caused by:
uNon-observance of the usage information and the "General safety and assembly instructions".
uUnsuitable or improper use.
uIncorrect installation or commissioning by the buyer or third parties.
uNatural wear and tear.
uCareless handling.
uImproper modifications or repair work by the buyer and third parties.
uImpact on components of foreign origin.
uUse of non-original spare parts.
Modifications, additions and conversions that may impair safety are prohibited without the manu-
facturer's approval.
5

Mounting
To mount the smartphone holder, proceed as follows:
1.) Unpack and check product for damage and completeness
Technical data
Material
Clamping screw, threaded bolt: Steel
Smart phone holder, holding arm, ball adapter, clamping screw, clamp:
Plastic
Holding arm, inside: Aluminum rod
Load capacity Smartphones and similar devices
Dimensions and
adjustment range
Smartphone holder: 45-90 mm
Holding clamp: diameter 10-30 mm
Vertical and horizontal: 360°
Packaging 80 x 75 x 173 mm
Weight 0.21 kg
Smartphone holder
Holding arm with clamp
2.) Connecting the smartphone holder with the ball adapter
1Open the clamping nut on the smartphone
holder in the UNLOCK direction until the ball
adapter 2snaps into the smartphone holder
with slight pressure.
3Hand-tighten the clamping nut in the LOCK
direction.
To adjust the position, loosen the clamping nut,
set the desired position, and hand-tighten the
clamping nut.
6

Maintenance, cleaning and repair
uMaintenance: Regularly check if the screw connections are tight.
uCleaning: Use a slightly damp cloth to clean the smartphone holder. Do not use chlorinated
uor abrasive cleaning agents. These will cause damage to the surface and varnish.
uRepair: Immediately repair any damage that occurs and stop using the smartphone holder.
uMaintenance work may only be carried out if you have the necessary knowledge. If any parts
uare missing, contact the manufacturer at www.k-m.de. Here you can find a corresponding
uspare parts list by entering the article number on the type label. Use this page to reorder
umissing or damaged components.
4.) Place smartphone
Holding arm with smartphone holder is
properly attached to the stand.
Press the quick-out button 1to move the clam-
ping jaws on the smart phone holder apart.
Fold the support feet outwards 2, and place the
smart phone on the support feet 3. Press the
two clamping jaws onto the smart phone 4.
Note: The back of the smart phone must lie flat
against the smart phone holder and rest
against the support feet. The holding arm can
be bent up to 90° in any direction. This requires
some effort. Preferably, the desired position is
to be set via the ball adapter.
3.) Mounting on the stand
The stand is properly set up.
The stand has the necessary load-bearing
capacity.
The stand is set up on a level and load-
bearing surface.
Open the clamping screw on the clamp 1.
Place the clamp on the stand tube 2, and
tighten the clamping screw at the desired posi-
tion 3.
Note: The clamping jaws of the holding clamp
must be aligned axially to the stand tube.
7

Fault and troubleshooting
Storage, disposal
Store the smartphone holder in a dry place.
Recycle disassembled components:
uScrape all components made of metal.
uRecycle or reuse all plastic, paper, and cardboard components.
uSort all other components according to material composition and dispose of them
uaccording to local regulations.
Kontaktinformation
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2
97877 Wertheim
Germany
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.k-m.de
19761-000-55 Rev.01 12/23
Fault/cause Check/Remedy
Smartphone holder wobbles
● Check the stability and screw connection of the used stand.
● Check the screw connections on the smartphone holder
●and tighten if necessary.
Smartphone wobbles in
the holder ● Adjust or retighten the seat of the lateral stops.
