Konig CMP-REPEATVGA3 User manual

CMP-REPEATVGA3
MANUAL (p. 2)
VGA over UTP extender/splitter
MODE D’EMPLOI (p. 8)
Extension/séparation VGA / UTP
MANUALE (p. 14)
Trasmettitore per Estensione VGA con
cavo UTP
BRUKSANVISNING (s. 26)
VGA over UTP extender/splitter
MANUAL DE UTILIZARE (p. 32)
VGA prin extender/splitter UTP
BRUGERVEJLEDNING (p. 38)
VGA over UTP forlænger/opdeler
HASZNÁLATI ÚTMUTATÓ (o. 20.)
UTP kábeles VGA hosszabbító/jelosztó
KÄYTTÖOHJE (s. 23)
VGA / UTP -laajennin/jakaja
GEBRUIKSAANWIJZING (p. 11)
VGA over UTP extender/splitter
ANLEITUNG (s. 5)
VGA-über-UTP-Erweiterung/Verteiler
MANUAL DE USO (p. 17)
Extensor/divisor VGA sobre UTP
NÁVOD K POUŽITÍ (s. 29)
Extender/rozdělovač VGA přes UTP
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 35)
VGA extender/splitter μέσω UTP
VEILEDNING (p. 41)
VGA over UTP forlenger/splitter

2
ENGLISH
VGA UTP extender 1X2 splitter with audio
Introduction
This VGA UTP extender 1X 2 splitter with audio is an ideal device for local displaying and remote
viewing. It combines split function and extension function. It distributes the input of the VGA signal and
audio signal into the two identical outputs simultaneously. Each receiver by Cat5x 1 works with the
sender as a full functional module by receiving the distributed signal from the sender and transmitting
to displays individually. Only by the most inexpensive UTP cable with cross stand inside, the full
functional module extends the VGA display to maximum 300 meters.
Features
This device has many features that enable it to perform in a superior manner. Among those features
you will nd:
• Extends VGA video and stereo audio signal to maximum 300 meters over one UTP cable with
cross stand inside
• Supports a maximum resolution of 1920x1200
• Dual output at local unit: 1x VGA output for local site, plus 2x UTP output for remote site
Specications
Input /Output connector
Input connector VGA (female 15 pin), stereo audio
Output connector VGA (female 15 pin), stereo audio, 2x RJ45
Operating frequency
Vertical frequency range 60/75/85Hz
Resolutions (pc)
640X480
800X600
1024X768
1280X720
1280X768
1280X960
1280X1024
1600X900
1600X1200
1920X1080
1920X1200
Mechanical
Size of VGA UTP extender 1X 2 splitter 102×100×25 mm
Weight of VGA UTP extender 1X 2 splitter 298g

3
Environmental
Operating temperature 0ºC to +70ºC
Operating humidity 10% to 85 % RH (no condensation)
Storage temperature -10ºC to +80ºC
Storage humidity 5% to 90 % RH (no condensation)
Power requirement
Power supply for VGA UTP extender 1X 2 splitter 5 V @ 2 A, max 5 W
Regulatory approvals
Converter unit FCC, CE, UL
Power supply UL, CE, FCC
Note: specications are subject to change without notice.
Package contents
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
• VGA UTP extender 1X 2 splitter
• User’s manual
• 5 V @ 2 A DC power supply

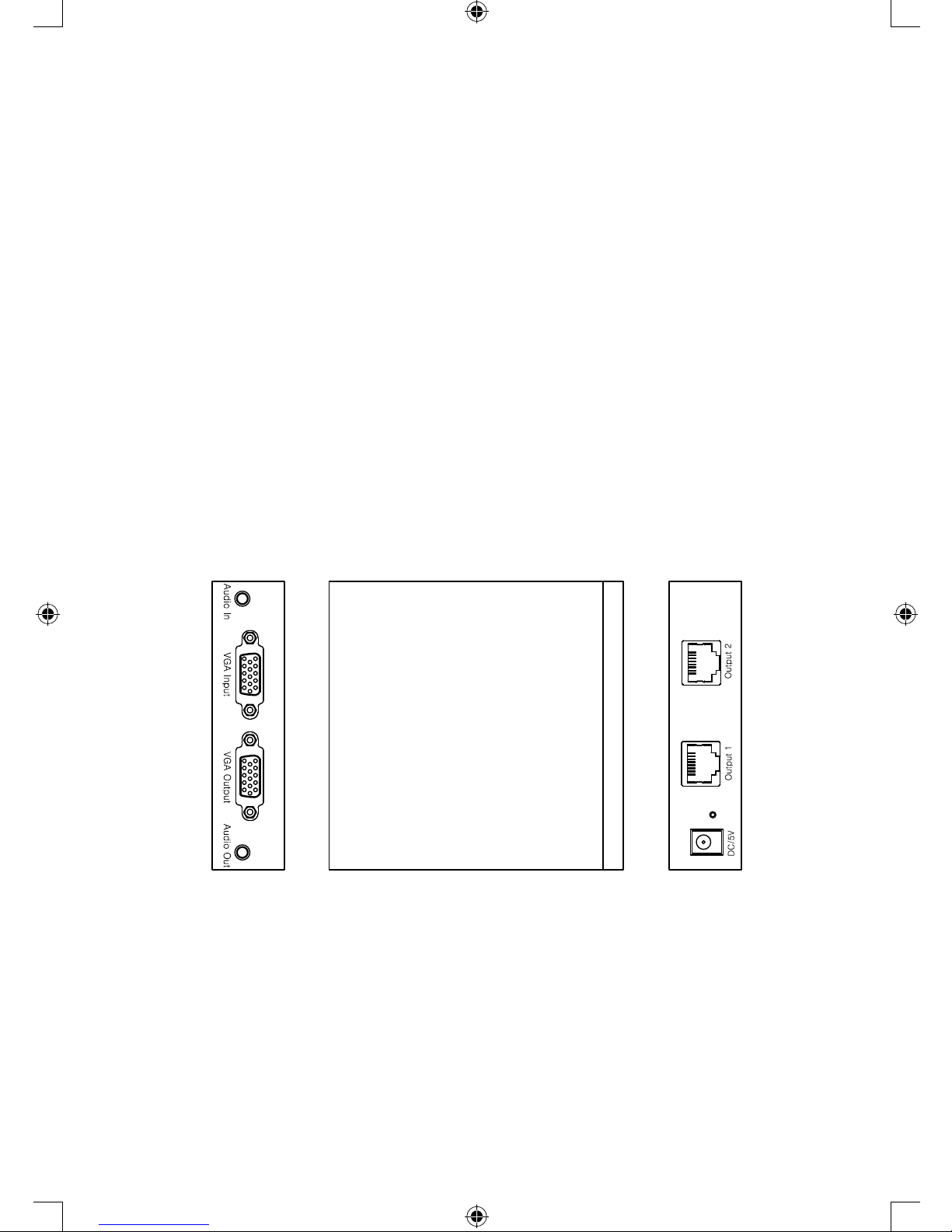

Panel descriptions
Sender
VGA UTP Extender
1X2 Splitter With Audio
1
6
11
5
10
15
15
10
5
11
6
1
Sender
Sender
VGA UTP Extender 1X 2 Splitter With Audio
Connection and operation
• Connect the single VGA source to the main VGA input using a length of VGA cable
• Connect VGA output of the sender to a local display and audio output of the sender to a local sounder
• Connect sender and each receiver using a piece of CAT-5e/6
• Connect VGA outputs of receivers to remote displays and audio output of receivers to remote
sounders
• Plug one 5 V @ 2 A power supply into the VGA UTP 1X 1 splitter and the other 5 V @ 2 A power
suppliers to receiver
Attention: Insert / Extract cable gently

4

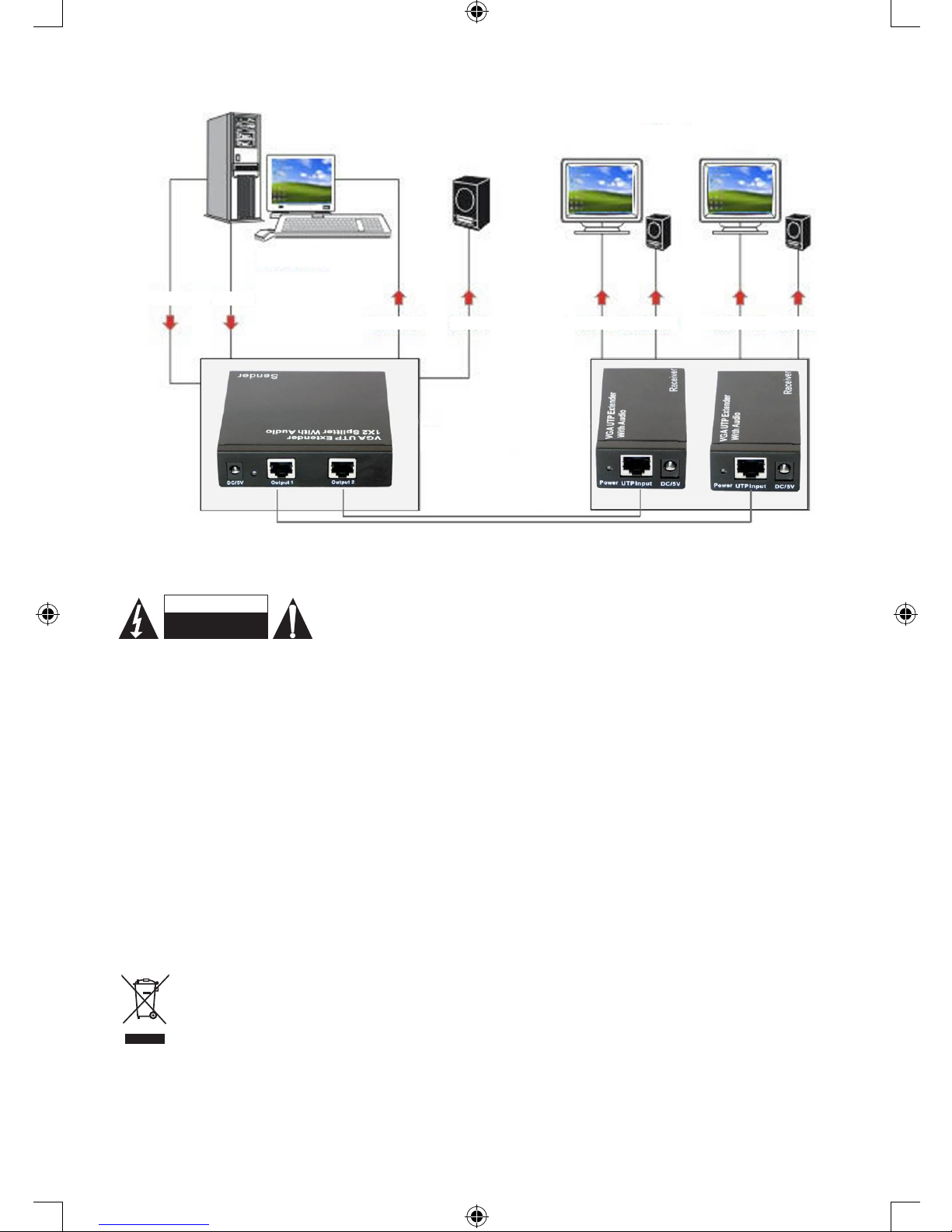

Connection Diagram
Computer
Display
VGA IN
VGA OUT VGA OUT VGA OUT
AUDIO
AUDIO AUDIO AUDIO
Cat 5e/6 Cabel
Attention: the receiver units are sold separately (CMP-REPEATVGA5)
Safety precautions:
To reduce risk of electric shock, this product should ONLY be opened by
an authorized technician when service is required. Disconnect the product
from mains and other equipment if a problem should occur. Do not expose
the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage
caused due to incorrect use of this product.
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION

5
DEUTSCH
VGA-UTP-Erweiterungs-1X2-Verteiler mit Audio
Einleitung
Dieser VGA-UTP-Erweiterungs-1X2-Verteiler mit Audio ist ein ideales Gerät für die Anzeige vor Ort
und für die Fern-Anzeige. Hier werden die Teilerfunktion und die Erweiterungsfunktion miteinander
kombiniert. Der Eingang des VGA-Signals und des Audiosignals wird gleichzeitig in die beiden
identischen Ausgänge verteilt. Jeder Empfänger über Cat5x1 funktioniert mit dem Sender als ein
vollfunktionelles Modul, indem es das verteilte Signal vom Sender empfängt und einzeln zu den
Anzeigen überträgt. Nur mit dem preisgünstigsten UTP-Kabel mit inwendiger Kreuzung wird die
VGA-Anzeige mit dem vollfunktionellen Modul bis zu max. 300 m erweitert.
Merkmale
Dieses Gerät verfügt über zahlreiche Merkmale, dank derer es hervorragende Leistungen erbringt.
Unter anderem stehen folgende Funktionen zur Verfügung:
• Erweiterung des VGA-Video- und Stereo-Audio-Signals bis zu max. 300 m über ein UTP-Kabel mit
inwendiger Kreuzung.
• Unterstützung eines maximalen Auösungsvermögens von bis zu 1920x1200.
• Dual-Ausgang am lokalen Gerät: 1 x VGA-Ausgang für den lokalen Standort, plus 2 x UTP-Ausgang
für den Fernstandort.
Spezikationen
Eingänge/Ausgänge
Eingänge VGA (Anschlußbuchse mit 15 Stiften),
Stereo-Audio
Ausgänge VGA (Anschlußbuchse mit 15 Stiften),
Stereo-Audio, 2xRJ45
Betriebsfrequenz
Vertikalfrequenzbereich 60/75/85Hz
Auösungsvermögen (PC)
640X480
800X600
1024X768
1280X720
1280X768
1280X960
1280X1024
1600X900
1600X1200
1920X1080
1920X1200
Mechanische Spezikationen
Größe des VGA-UTP-Erweiterungs-1X2-Verteilers 102 × 100 × 25 mm
Gewicht des VGA-UTP-Erweiterungs-1X2-Verteilers 298 g

6
Umgebungsbedingungen
Zul. Betriebstemperatur 0 ºC bis +70 ºC
Zul. Betriebsfeuchtigkeit 10 % bis 85 % relative Luftfeuchtigkeit
(nicht kondensierend)
Zul. Lagertemperatur -10 ºC bis +80 ºC
Zul. Lagerfeuchtigkeit 5 % bis 90 % relative Luftfeuchtigkeit
(nicht kondensierend)
Stromversorgung
Netzadapter für den VGA-UTP-Erweiterungs-1X2-Verteiler 5 V, 2 A, max. 5 W
Behördliche Zulassungen
Konverter FCC, CE, UL
Netzadapter UL, CE, FCC
Hinweis: Änderungen der Spezikationen vorbehalten.
Lieferumfang
Vor der Inbetriebnahme dieses Gerätes überprüfen Sie bitte den Lieferumfang in der Verpackung und
stellen sicher, dass die folgenden Artikel vorhanden sind:
• VGA-UTP-Erweiterungs-1X2-Verteiler
• Benutzeranleitung
• 5 V, 2 A Netzadapter

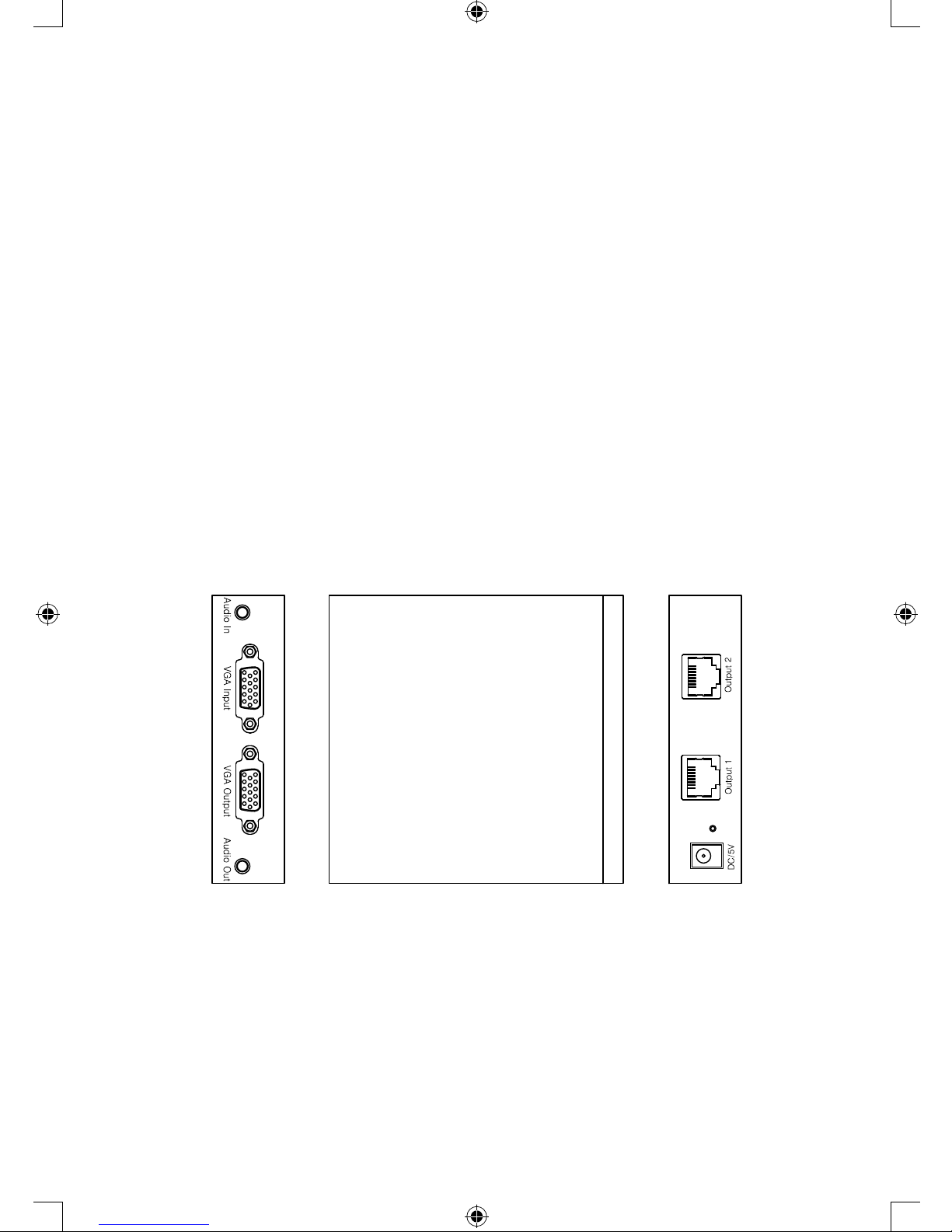

Beschreibung der Bildschirmanzeige
Sender
VGA UTP Extender
1X2 Splitter With Audio
1
6
11
5
10
15
15
10
5
11
6
1
Sender
Sender
VGA-UTP-Erweiterungs- 1X2-Verteiler mit Audio
Anschließen und Inbetriebnahme
• Die Einzel-VGA-Quelle mit einer Länge des VGA-Kabels mit dem Haupt-VGA-Eingang verbinden.
• Den VGA-Ausgang des Senders mit einer Anzeige vor Ort und den Audio-Ausgang des Senders
mit einem lokalen Lautsprecher verbinden.
• Den Sender und jeden Empfänger mit jeweils einem CAT-5e/6-Kabel verbinden.
• Die VGA-Ausgänge der Empfänger mit den Fern-Anzeigen und den Audio-Ausgang der Empfänger
mit dem Fern-Lautsprecher verbinden.
• Einen 5 V, 2 A Netzadapter an den VGA-UTP-1X2-Verteiler und die anderen 5 V, 2 A Netzadapter
einzeln an jedem Empfänger anschließen.
Vorsicht: Die Kabel bitte jeweils vorsichtig anschließen / abtrennen.

7
Schaltbild
Computer
Bildschirmanzeige
VGA-Eingang
VGA-Ausgang VGA-Ausgang VGA-Ausgang
AUDIO
AUDIO AUDIO AUDIO
Cat 5e/6-Kabel
Bitte beachten: Empfänger sind im Handel separat erhältlich (CMP-REPEATVGA5)
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses
Produkt AUSSCHLIESSLICH von einem autorisierten Techniker
geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der
Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit
Wasser oder Feuchtigkeit in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll
entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur
Verfügung.
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT

8
FRANÇAIS
Séparateur d’extension 1 X 2 UTP VGA avec audio
Introduction
Ce séparateur d’extension VGA UTP 1 X 2 avec audio est un appareil idéal pour l’afchage local et
l’afchage à distance. Il combine la fonction séparation et la fonction extension. Il distribue l’entrée du
signal VGA et le signal audio dans deux sorties identiques simultanément. Chaque récepteur CAT
5 x 1 fonctionne avec l’Emetteur en tant que module fonctionnel complet en recevant le signal distribué
par l’émetteur et en le transmettant à l’afchage individuellement. C’est uniquement par le câble
UTP, un peu plus coûteux, avec un croisement à l’intérieur, que le module fonctionnel complet étend
l’afchage VGA jusqu’à 300 mètres maximum.
Caractéristiques
Ce périphérique possède de nombreuses fonctionnalités qui permettent une performance supérieure.
Parmi ces fonctionnalités, vous trouverez :
• Extension de la vidéo VGA et le signal audio stéréo jusqu’à 300 mètres maximum via un câble UTP
avec un croisement à l’intérieur.
• Prise en charge d’une résolution maximale de1920x1200
• Double sortie à l’unité locale: 1 x sortie VGA pour le site local, plus 2 x sorties UTP pour le site à
distance.
Spécications
Entrée /Sortie Connecteur
Connecteur d’entrée VGA(Femelle 15pin), Audio Stéréo
Connecteur de sortie VGA(Femelle15 pin), Audio Stéréo, 2xRJ45
Fonctions de fréquence
Gamme de fréquence verticale 60/75/85Hz
Résolutions(PC)
640X480
800X600
1024X768
1280X720
1280X768
1280X960
1280X1024
1600X900
1600X1200
1920X1080
1920X1200
Mécanique
Taille du Séparateur d’extension VGA UTP 1X2 102×100×25mm
Poids du Séparateur d’extension VGA UTP 1X2 298g

9
Environnement
Température en fonctionnement 0ºC à +70ºC
Taux d’humidité en fonctionnement 10% à 85 % RH (pas de condensation)
Température en stockage (à l’arrêt) -10ºC à +80ºC
Taux d’humidité en stockage (à l’arrêt) 5% à 90 % RH (pas de condensation)
Puissance requise
Puissance requise pour le Séparateur d’extension
VGA UTP 1X2
5V@2A, max 5W
Régulations approuvées
Unité de conversion FCC, CE, UL
Puissance requise UL, CE, FCC
Note: Les spécications sont sujettes à modication sans préavis.
Contenu de l’emballage
Avant d’utiliser cet appareil, vériez l’emballage et assurez-vous que les éléments suivants sont
présents dans le carton d’expédition :
• Séparateur d’extension VGA UTP 1X2
• Manuel d’utilisation
• 5V@2A DC Puissance requise
Description
Emetteur
VGA UTP Extender
1X2 Splitter With Audio
1
6
11
5
10
15
15
10
5
11
6
1
Sender
Emetteur
Séparateur d’extension VGA UTP 1X2 avec Audio
Connexion et Opération
• Connecter la source VGA simple à la source d’entrée VGA principale en utilisant une longueur de
câble VGA.
• Connecter la sortie VGA de l’Emetteur à un afcheur locale et la sortie Audio de l’Emetteur à une
sonde acoustique locale.
• Connecter l’Emetteur et chaque Récepteur en utilisant un CAT-5e/6
• Connecter les sorties VGA des récepteurs aux écrans à distance et la sortie audio de récepteurs
aux sondeurs à distance.
• 1 prise de puissance requise 5V@ 2A pour le Séparateur d’extension VGA UTP 1X2 et une autre
de puissance 5V@2A pour chaque récepteur individuel
Attention: Insérer/Retirer les câbles doucement

10
Schéma de connexion
Ordinateur
Afchage
VGA ENTREE
VGA SORTIE VGA
SORTIE
VGA
SORTIE
AUDIO
AUDIO AUDIO AUDIO
Catégorie Câble 5e/6
Attention: les récepteurs sont vendus séparément (CMP-REPEATVGA5)
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être ouvert
que par un technicien qualié si une réparation s’impose. Débranchez
l’appareil et les autres équipements du secteur s’il y a un problème. Ne
pas exposer l’appareil à l’eau ni à l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole gure sur l’appareil. Il signie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent
pour ce genre de produits.
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION

11
NEDERLANDS
VGA UTP-extender 1x2 splitter met audio
Inleiding
Deze VGA UTP-extender 1x 2 splitter met audio is een ideaal apparaat voor het lokaal weergeven en
op afstand bekijken. Het combineert split- en uitbreidingsfunctionaliteit. Het verdeelt tegelijkertijd het
VGA- en audio-ingangssignaal naar de twee identieke uitgangen. Elke Cat5x 1-ontvanger werkt met
de zender samen als een volledig functionele module, door het verdeelde signaal van de zender te
ontvangen en naar de individuele schermen door te geven. Alleen door de meest goedkope crosslink
UTP-kabel, breidt de volledige functionele module de VGA-weergave tot maximaal 300 meter uit.
Kenmerken
Dit apparaat heeft veel kenmerken die Een superieure prestatie mogelijk maken. Onder deze
kenmerken vindt u:
• Uitbreiding van het VGA-video- en stereo audio-signaal over een crosslink UTP-kabel tot maximaal
300 meter
• Ondersteuning van een maximale resolutie tot 1920x1200
• Dubbele uitgang op de lokale eenheid: 1x VGA-uitgang voor de lokale zijde, plus 2x UTP-uitgang
voor de externe zijde
Specicaties
In/uitgangsconnector
Ingangsconnector VGA (vrouwelijk 15-pins), stereo audio
Uitgangsconnector VGA (vrouwelijk 15-pins), stereo audio, 2x RJ45
Werkfrequentie
Verticaal frequentiebereik 60/75/85 Hz
Resoluties (pc)
640x480
800x600
1024x768
1280x720
1280x768
1280x960
1280x1024
1600x900
1600x1200
1920x1080
1920x1200
Afmetingen
Afmetingen van de VGA UTP-extender 1x 2 splitter 102 × 100 × 25 mm
Gewicht van de VGA UTP-extender 1x 2 splitter 298 g

12
Milieu
Bedrijfstemperatuur 0 °C tot 70 °C
Bedrijfsluchtvochtigheid 10% tot 85% RV (geen condensatie)
Opslagtemperatuur -10 °C tot +80 °C
Opslagvochtigheid 5% tot 90% RV (geen condensatie)
Vermogenseisen
Voeding voor VGA UTP-extender 1x 2 splitter 5 V, 2 A, max. 5 W
Reglementaire goedkeuringen
Convertereenheid FCC, CE, UL
Voeding UL,CE, FCC
Opmerking: specicaties zijn onderhevig aan verandering zonder voorafgaande kennisgeving.
Verpakkingsinhoud
Controleer de verpakking, voordat u dit apparaat gebruikt, of de volgende onderdelen in de doos zijn
opgenomen:
• VGA UTP-extender 1x 2 splitter
• Gebruikershandleiding
• 5 V, 2 A DC-voeding
Paneelbeschrijvingen
Zender
VGA UTP Extender
1X2 Splitter With Audio
1
6
11
5
10
15
15
10
5
11
6
1
Sender
Zender
VGA UTP-extender 1x 2 splitter met audio
Aansluiten en bediening
• Sluit de interne VGA-bron aan op de VGA-hoofdingang met een VGA-kabel
• Verbind de VGA-uitgang van de zender met een lokaal scherm en de audio-uitgang van de zender
met een lokale luidspreker
• Verbind de zender en elke ontvanger met behulp van een CAT-5e/6 kabel
• Verbind de VGA-uitgangen van de ontvangers met de op afstand geplaatste schermen en de
audio-uitgangen van de ontvangers met de op afstand geplaatste luidsprekers
• Plug een 5 V - 2 A DC-voeding in de VGA UTP 1x 2 splitter en de andere 5 V - 2 A DC-voedingen
in iedere ontvanger afzonderlijk.
Let op: Kabel voorzichtig insteken en verwijderen.

13
Aansluitschema
Computer
Scherm
VGA IN
VGA OUT VGA OUT VGA OUT
AUDIO
AUDIO AUDIO AUDIO
Cat 5e/6-kabel
Let op: de ontvangereenheden worden apart verkocht (CMP-REPEATVGA5)
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit product
ALLEEN worden geopend door een erkende technicus wanneer er
onderhoud nodig is. Koppel het product los van de elektrische voeding en
van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.
Algemeen:
Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische
en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor
dit soort producten zijn er speciale inzamelingspunten.
GEVAAR VOOR
ELEKTRISCHE SCHOK
NIET OPENEN
LET OP:

14
ITALIANO
Estensore Separatore VGA UTP 1X2 con Audio
Introduzione
Questo Estensore Separatore 1X2 VGA UTP con Audio è un dispositivo ideale per la visualizzazione
sia locale che remota. Combina una funzione di separazione con una funzione di estensione.
Distribuisce i segnali VGA e audio di ingresso simultaneamente nelle diverse uscite. Ogni ricevitore
a Cat5 x1 funziona con un Trasmettitore che dispone di un modulo di funzione integrale, ricevendo
il segnale dal ricevitore e ritrasmettendolo al visualizzatore. Attraverso il cavo UTP (normalmente a
basso costo), con struttura interna incrociata, il modulo di funzione integrale estende il segnale VGA
ad un massimo di 300 metri.
Speciche
Questo dispositivo possiede diverse caratteristiche che permettono prestazioni elevate. Tra queste
caratteristiche troverete:
• Estende il segnale video VGA e quello audio stereo no ad un massimo di 300 m attraverso in cavo
UTP a struttura interna incrociata.
• Supporta una risoluzione massima no a 1920x1200.
• Doppia uscita in unità locale: 1 x uscita VGA per sito locale, più 2 x uscita UTP per sito remoto.
Caratteristiche
Connettore Ingresso / Uscita
Connettore Ingresso VGA (Femmina a 15pin), Audio Stereo
Connettore Uscita VGA (Femmina a 15 pin), Audio Stereo,
2 x RJ45
Frequenza di funzionamento
Range di frequenza verticale 60/75/85Hz
Risoluzioni (PC)
640X480
800X600
1024X768
1280X720
1280X768
1280X960
1280X1024
1600X900
1600X1200
1920X1080
1920X1200
Meccanica
Dimensione di estensore separatore VGA UTP 1X2 102×100×25mm
Dimensione di estensore separatore VGA UTP 1X2 298g

15
Ambiente
Temperatura di funzionamento 0ºC a +70ºC
Umidità di funzionamento 10% a 85 % RH (senza condensazione)
Temperatura di conservazione -10ºC a +80ºC
Umidità di conservazione 5% a 90 % RH (senza condensazione)
Requisiti di alimentazione:
Alimentazione per estensore separatore VGA UTP 1X2 5V@2A, max 5W
Approvazioni Normative
Unità del convertitore FCC,CE,UL
Alimentazione UL,CE,FCC
Nota: Le speciche sono soggette a modica senza preavviso.
Contenuto della confezione
Prima di cercare di utilizzare questa unità, si prega di controllare la confezione ed assicurarsi che gli
articoli seguenti siano contenuti nella scatola di spedizione:
• Estensore Separatore VGA UTP 1X2
• Manuale Utente
• Alimentatore da 5V@2A
Descrizioni del pannello
Emettitore
VGA UTP Extender
1X2 Splitter With Audio
1
6
11
5
10
15
15
10
5
11
6
1
Sender
Emettitore
Estensore Separatore VGA UTP 1X2 con Audio
Collegamento e funzionamento
• Collegare la sorgente singola VGA all’ingresso principale VGA utilizzando un cavo VGA
• Connettere l’uscita VGA dell’Emettitore ad un visualizzatore locale e l’uscita audio dell’emettitore
ad un Riproduttore locale.
• Collegare l’emettitore ed ogni ricevitore utilizzando una parte del CAT-5e/6
• Collegare le uscite VGA dei Ricevitori ai visualizzatori remoti e l’uscita Audio dei Ricevitori a dei
riproduttori remoti.
• Inserire un alimentatore da 5V@ 2A nel Separatore VGA UTP 1X2 e l’altro alimentatore da 5V@
2A nel ricevitore.
Attenzione: Inserire / Estrarre i cavi con cautela

16
Schema di Collegamento
Computer
Display
VGA IN
VGA OUT VGA OUT VGA OUT
AUDIO
AUDIO AUDIO AUDIO
Cavo Cat 5e/6
Attenzione: le unità del ricevitore sono vendute separatamente (CMP-RIPETITORE VGA5)
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere
aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.
Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse
esserci un problema. Non esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici
ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti
esiste un sistema di raccolta differenziata.
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ATTENZIONE

17
ESPAÑOL
Extensor VGA UTP 1X2 divisor de audio
Introducción
Este extensor VGA UTP 1X1 divisor de audio es un dispositivo ideal para una difusión local y una
visión local. Combina la función de división y la función de extensión. Distribuye la entrada de la
señal VGA y señal de audio a dos salidas idénticas al mismo tiempo. Cada receptor Cat5 x1 trabaja
con el transmisor como un módulo funcional completo al recibir la señal distribuida por el transmisor
y transmitir a las pantallas de forma individual. Sólo por el cable UTP más barato con el soporte
transversal interior, el módulo funcional completo extiende al máximo la pantalla VGA de hasta 300
metros.
Características
Este dispositivo tiene muchas características que le permiten rendir de una manera superior. Entre
estas características se encuentran:
• Extiende la señal de vídeo VGA y la señal estéreo de audio hasta 300 metros sobre un cable UTP
con soporte transversal interior.
• Soporta una resolución máxima de hasta 1920x1200
• Doble salida de la unidad local: 1 salida VGA para el sitio local, además de doble salida de UTP
para sitio remoto
Especicaciones
Conectores entrada / salida
Conector de entrada VGA (15 pines hembra), de audio estéreo
Conector de salida VGA (Hembra de 15 pines), Audio estéreo 2xRJ45
Frecuencia de funcionamiento
Rango de frecuencia vertical 60/75/85Hz
Resoluciones (PC)
640X480
800X600
1024X768
1280X720
1280X768
1280X960
1280X1024
1600X900
1600X1200
1920X1080
1920X1200
Mecánica
Tamaño del extensor VGAUTP 1x2 divisor 102×100×25mm
Peso del extensor VGA UTP 1x2 divisor 298g

18
Medio Ambiente
Temperatura de funcionamiento 0 º C a +70 º C
Humedad de funcionamiento 10% a 85% de humedad relativa (sin condensación)
Temperatura de almacenamiento -10 º C a +80 º C
Humedad de almacenamiento 5% a 90% de humedad relativa (sin condensación)
Requisitos de alimentación
Alimentación del extensor VGA UTP 1x2 divisor 5V@2A, máx. 5W
Aprobaciones
Conversor de unidades FCC, CE, UL
Fuente de alimentación UL, CE, FCC
Nota: Las especicaciones están sujetas a cambios sin previo aviso.
Contenido del paquete
Antes de intentar utilizar esta unidad, compruebe que el embalaje y asegúrese de que contenga los
siguientes elementos en la caja de envío:
• Extensor VGAUTP 1x2 divisor
• Manual del Usurario
• Alimentación de 5V@2A CC
Descripciones del Panel
Transmisor
VGA UTP Extender
1X2 Splitter With Audio
1
6
11
5
10
15
15
10
5
11
6
1
Sender
Transmisor
Extensor VGA UTP 1X2 Divisor de Audio
Conexión y funcionamiento
• Conecte la fuente única VGA a la entrada VGA principal con una longitud de cable VGA
• Conectar la salida VGA del transmisor a una pantalla local y salida de audio del transmisor a una
sonda
• Conecte el transmisor y cada receptor mediante una pieza de CAT-5e / 6
• Conecte las salidas VGA de los receptores a las pantallas remotas y salida de audio de los
receptores a las sondas remotas
• Conecte una fuente de alimentación de 5V @ 2A al divisor VGA UTP 1X2 y las otras fuentes de
alimentación de 5V @ 2A a cada receptor individualmente.
Atención: Insertar / extraer el cable con cuidado

19
Diagrama de conexión
Computadora
Pantalla
ENTRADA
DE VGA
SALIDA
DE VGA
SALIDA
DE VGA
SALIDA
DE VGA
AUDIO
AUDIO AUDIO AUDIO
Cable Cat 5e/6
Atención: las unidades receptoras se venden por separado (CMP-REPEATVGA5)
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto SÓLO
lo debería abrir un técnico autorizado cuando necesite reparación.
Desconecte el producto de la toma de corriente y de los otros equipos si
ocurriera algún problema. No exponga el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modicaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
Las ilustraciones y las especicaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto signica que los productos eléctricos
y electrónicos usados no deberán mezclarse con los desechos domésticos generales.
Existe un sistema de recogida individual para este tipo de productos.
RIESGO DE ELECTROCUCIÓN
NO ABRIR
ATENCIÓN

20
MAGYAR
VGA UTP 1x2 hosszabbító hangcsatornával
Bevezetés
A VGA UTP 1X2 hosszabbító hang- és videocsatornás jelosztó ideális eszköz a számítógép képének
és hangjának helyi és egyidejű távoli megjelenítésére. Egyesíti a jelosztó és hosszabbító funkciót.
Egyidejűleg kimenetre adja ki a kapott VGA videó és a hang jelet. Az adóegységgel egy db Cat5
kábellel összekapcsolt vevőegység a távoli helyen kibontja és rendelkezésre bocsátja a kép- és
hangjelet. Szokásos minőségű, keresztezett UTP kábellel akár 300 m is áthidalható.
Fő jellemzők
Ennek a készüléknek számos előnyös jellemzője van. Legfontosabb előnyei a következők:
• Egyetlen keresztezett UTP kábellel akár 300m m távolságra is átvihető a VGA videó és a sztereó
hang jel
• A maximális átvihető felbontás 1920x1200.
• A helyi egységnek két kimenete van: 1 x VGA kimenet a helyi nézéshez és 2 x UTP kimenet a
távoli helyszín bekötéséhez
Műszaki adatok
Bemeneti /kimeneti csatlakozók
Bemeneti csatlakozó VGA (aljzat, 15 érintkezős), sztereó hang
Kimeneti csatlakozó VGA (aljzat, 15 érintkezős), Sztereó hang,
2xRJ45
Üzemi frekvencia
Függőleges frekvencia 60/75/85 Hz
Felbontásértékek (PC)
640X480
800X600
1024X768
1280X720
1280X768
1280X960
1280X1024
1600X900
1600X1200
1920X1080
1920X1200
Szerkezeti adatok
A VGA UTP 1X2 hosszabbító jelosztó mérete 102×100×25 mm
A VGA UTP 1X2 hosszabbító jelosztó tömege 298 g
