Konig KN-HDMISPL30 User manual

1
KN-HDMISPL30
MANUAL (p. 2)
8 port HDMI splitter
MODE D’EMPLOI (p. 6)
Séparateur HDMI à 8 voies
MANUALE (p. 11)
Splitter HDMI a 8 Porte
BRUKSANVISNING (s. 21)
8-ports HDMI-splitt
MANUAL DE UTILIZARE (p. 26)
Splitter HDMI cu 8 porturi
HASZNÁLATI ÚTMUTATÓ (o. 16.)
8 utas HDMI jelelosztó (splitter)
KÄYTTÖOHJE (s. 19)
8 Portin HDMI jakaja
GEBRUIKSAANWIJZING (p. 9)
8 Poort HDMI Splitter
ANLEITUNG (s. 4)
8-Port HDMI-Splitter
MANUAL DE USO (p. 14)
Derivador HDMI de 8 puertos
NÁVOD K POUŽITÍ (s. 23)
8-portový HDMI splitter
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 28)
Διαχωριστής HDMI 8 θυρών

2
ENGLISH
Introduction:
This splitter distributes the input of the HDMI signal in to eight identical outputs simultaneously. It
supports HDCP and the real HDMI 1.3b. Its video amplier bandwidth can be up to 2.25 Gpbs/225MHz.
Features:
This HDMI splitter has many features that enable it to perform in a superior manner. Among those
features you will nd:
• Easy to use: Install in seconds, no need of setting.
• Support HDMI 1.3b.
• Support highest video resolution 1080p.
• Support 225MHz/2.25Gbps per channel bandwidth.
• Support 12bit per channel deep colour.
• Support HDCP.
• Support uncompressed audio such as LPCM
• Support compressed audio such as DTS Digital, Dolby Digital (including DTS-HD and Dolby True HD)
Specications:
Signal inputs/output
Input DDC signal 5 volts p-p (TTL)
Maximum single link range 1920X1080p
Output video HDMI 1.3b+ HDCP1.0/1.1
Operating frequency
Vertical frequency range 50/60Hz
Video amplier bandwidth 2.25Gbps/225MHz
Resolutions(HDTV)
Interlaced(50&60Hz) 480i,576i,1080i
Progressive(50&60Hz) 480p,576p,720p,1080p
Warranty
Limited warranty 2 Year parts and labor
Environmental
Operating temperature 0°C to +70°C
Operating humidity 10% to 85 % RH (no condensation)
Storage temperature -10°C to +80°C
Storage humidity 5% to 90 % RH (no condensation)
Power requirement
External power supply 5V DC@ 4A
Power consumption (Max) 20W
Regulatory approvals
Converter unit FCC,CE,UL
Power supply UL,CE,FCC
Accessories adapter
AC power adapter Europe standard
User manual
Note: Specications are subject to change without notice.

3

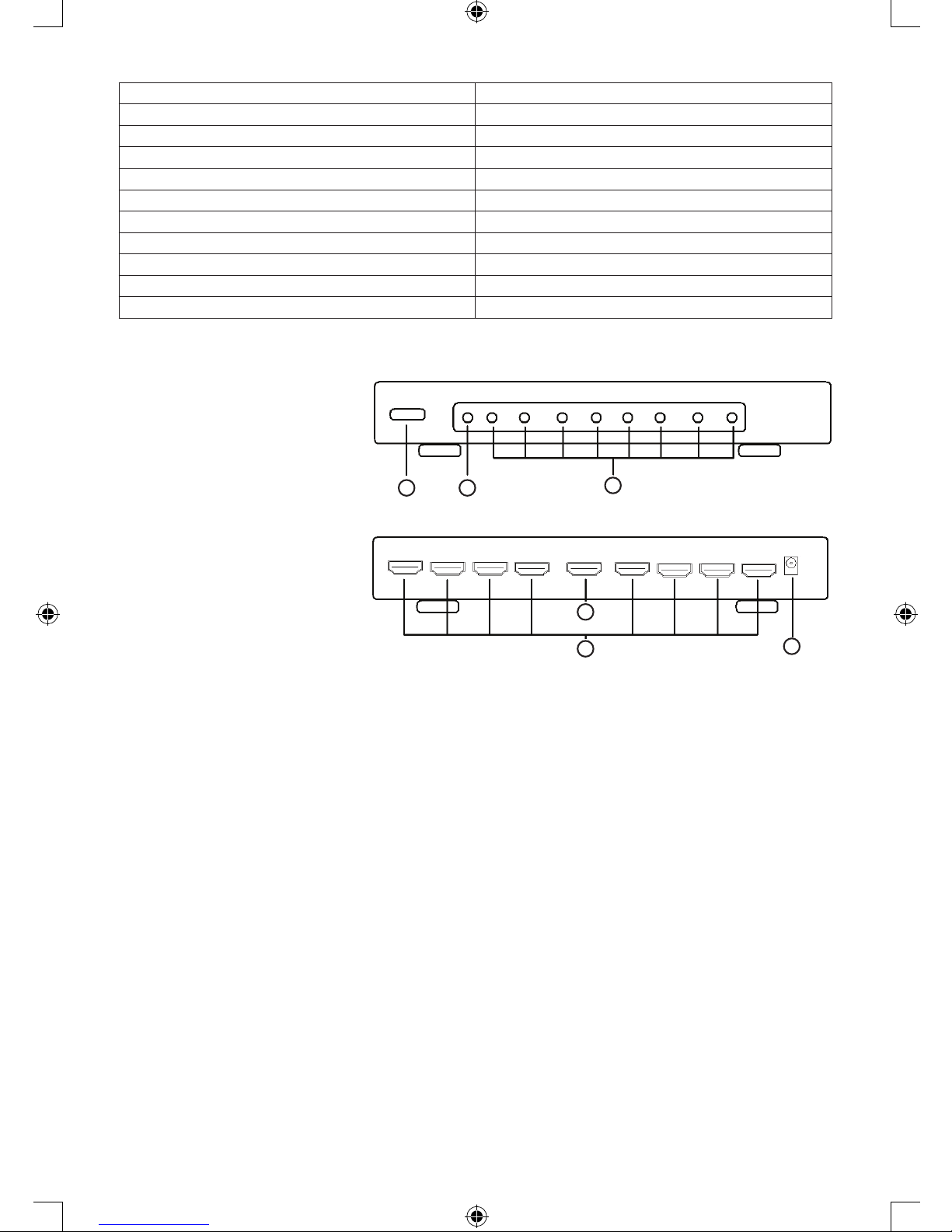

Panel descriptions:
1) Power on/off switch
2) Power LED
3) Active port LED
4) HDMI input connection
5) 8x HDMI output connections
6) 5 V DC connection
Connection and operation:
• Connect the HDMI input source
and output devices into the
HDMI Splitter. (HDMI cables are
optional)
*please refer to the connection
diagram section.
• Insert the DC side of the 5 V power supply into it and then connect the AC side of the power supply
into the wall outlet.
• Turn on the power.
Attention: Insert / Extract cable gently.

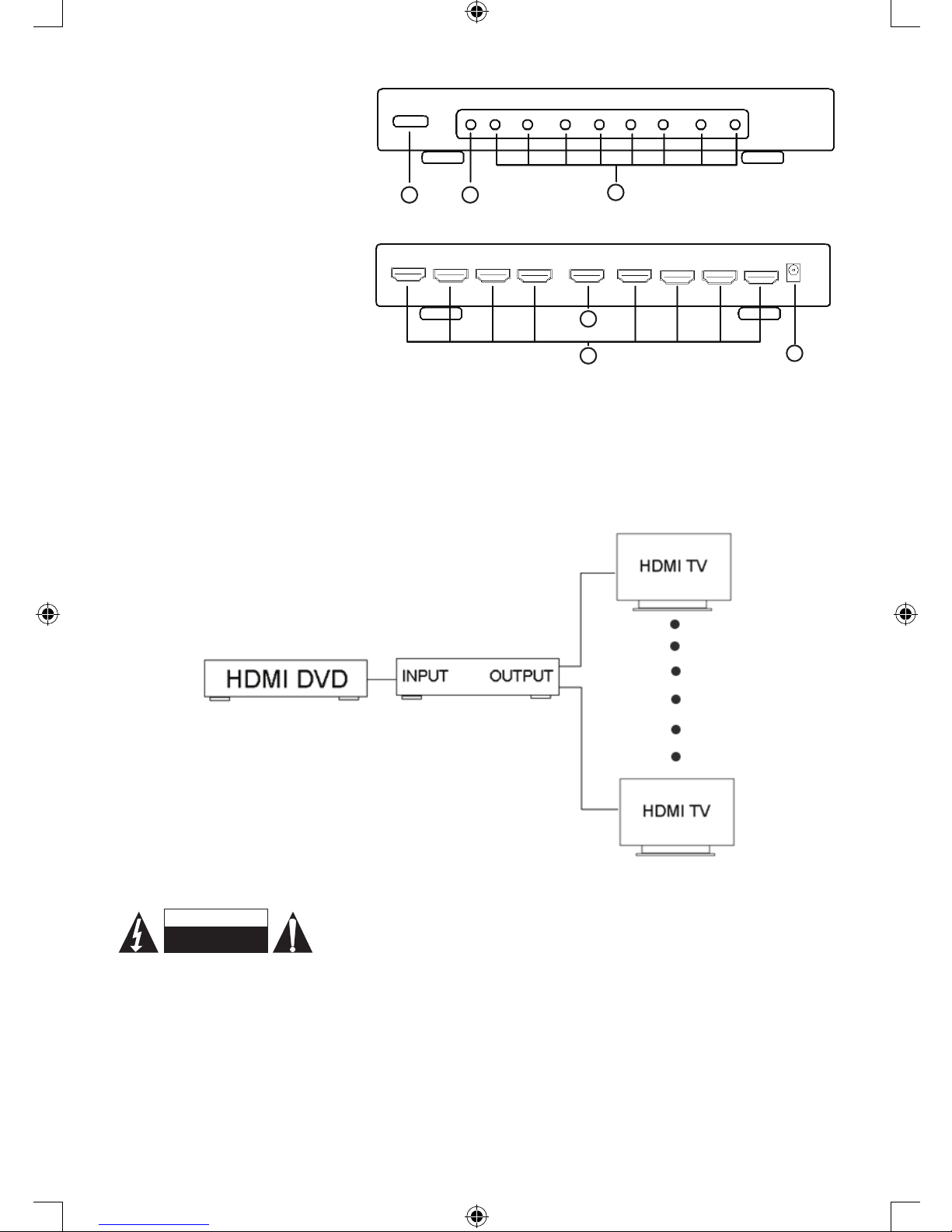

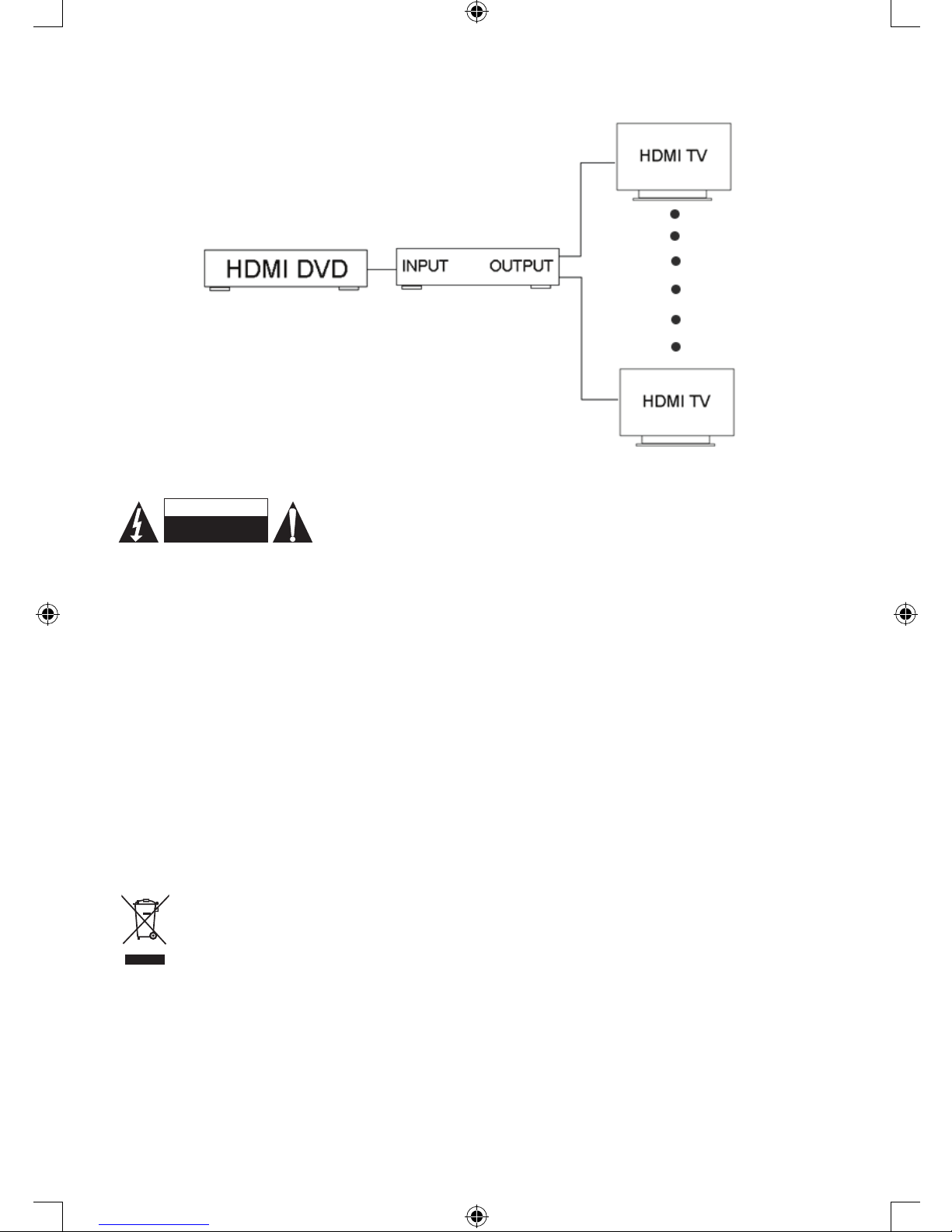

Connection diagram:
HDMI
cable
HDMI
cable
HDMI
cable
HDMI SPLITTER
Safety precautions:
To reduce risk of electric shock, this product should ONLY be opened by an
authorized technician when service is required. Disconnect the product from
mains and other equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage
caused due to incorrect use of this product.
1
4
56
23
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION

4
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.
DEUTSCH
Einleitung:
Dieser Verteiler leitet das eingehende HDMI-Signal gleichzeitig an acht identische Ausgänge. Er
unterstützt HDCP und HDMI 1.3b. Die Bandbreite des Videoverstärkers ist bis zu 2.25 Gbit/s/225MHz.
Ausstattungsmerkmale:
Dieser HDMI-Splitter hat eine ganze Reihe von Funktionen, welche eine überlegene Leistung
ermöglichen. Einige dieser Funktionen sind:
• Einfache Benutzung: In Sekundenschnelle installiert, keine Einstellungen notwendig
• Unterstützt HDMI1.3b
• Unterstützt Videoauösung bis 1080p
• Unterstützt 225MHz/2,25Gbit/s je Kanal (6,75Gbit/s für alle Kanäle) Bandbreite
• Unterstützt 12-Bit je Kanal (36-Bit für alle Kanäle) satte Farben
• Unterstützt HDCP
• Unterstützt unkomprimiertes Audio wie LPCM
• Unterstützt komprimiertes Audio wie DTS Digital, Dolby Digital (einschließlich DTS-HD und Dolby
True HD).
Spezikationen:
Signaleingang/-Ausgang
Eingangs-DDC-Signal 5 Volt ss (TTL)
Max. Single Link Bereich 1920X1080p
Ausgang Video HDMI 1.3b+ HDCP1.0/1.1
Betriebsfrequenz
Vertikaler Frequenzbereich 50/60Hz
Videoverstärker Bandbreite 2,25Gbit/s/225MHz
Auösung (HDTV)
Interlaced (50/60Hz) 480i, 576i, 1080i
Progressive (50/60Hz) 480p, 576p, 720p, 1080p
Garantie
Eingeschränkte Garantie 2 Jahre auf Teile und Arbeitslohn
Umweltbedingungen
Betriebstemperatur 0ºC bis +70ºC
Betriebs-Luftfeuchtigkeit 10% bis 85 % relative Luftfeuchtigkeit (nicht kondensierend)

5
Lagertemperatur -10ºC bis +80ºC
Lager-Luftfeuchtigkeit 5% bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Spannungsversorgung
Externe Spannungsversorgung 5V DC / 4A
Leistungsaufnahme 20 W
Konformität
Konvertereinheit FCC, CE, UL
Spannungsversorgung UL, CE, FCC
Zubehör
Netzteil Euronorm
Bedienungsanleitung
Hinweis: Änderungen der Spezikationen vorbehalten, auch ohne Vorankündigung.
Bedienelemente und Funktionen:
1) Ein-/Ausschalter
2) Status-LED
3) Aktiver Port LED
4) HDMI-Eingang
5) 8 x HDMI-Ausgang
6) 5V DC-Netzteileingang
Anschluss und Betrieb:
• Schließen Sie die HDMI-
Eingangsquelle und die
Ausgabegeräte am HDMI-
Splitter an (HDMI-Kabel
optional).
*siehe Anschlussdiagramm
• Schließen Sie den DC-Stecker des 5V-Netzteils am Gerät und danach den Netzstecker des
Netzteils an der Steckdose an.
• Schalten Sie das Gerät ein.
Achtung: Kabel vorsichtig anschließen/abziehen.
Anschlussdiagramm:
HDMI-
Kabel
HDMI-
Kabel
HDMI-
Kabel
HDMI-SPLITTER
1
4
56
23

6
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses
Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet
werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung
kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
FRANÇAIS
Introduction :
Ce séparateur HDMI distribue l’entrée du signal HDMI sur huit sorties identiques simultanément.
Il supporte HDCP et le vrai HDMI 1.3b. Sa bande passante d’amplication vidéo peut aller jusqu’à
2,25 Gb/s ; 225 MHz.
Caractéristiques :
Ce séparateur HDMI possède plusieurs caractéristiques qui lui permettent d’être très performant. On
peut en citer quelques unes :
• Facile à utiliser : Installation en quelques secondes, ne nécessite aucun réglage.
• Supporte HDMI 1.3b
• Supporte la plus haute résolution vidéo 1080p
• Supporte une bande passante de 225 MHz/2,25 Gb/s par canal (6,75 Gb/s pour tous les canaux)
• Supporte deep color (profondeur de couleur) 12 bits par canal (36 bits pour tous les canaux)
• Supporte HDCP
• Supporte de l’audio non compressé tel que LPCM
• Supporte de l’audio compressé tel que DTS Digital, Dolby Digital (dont DTS-HD et Dolby True HD)
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT

7
Spécications :
Entrée/sortie du signal
Signal d’entrée DDC 5 Volts p-p (TTL)
Dénition vidéo maximale en liaison unique 1920X1080p
Sortie Vidéo HDMI 1.3b+ HDCP1.0/1.1
Fréquence de fonctionnement
Gamme de fréquences verticales 50/60 Hz
Bande passante de l'amplicateur vidéo 2.25Gbps/225MHz
Résolution (HDTV)
Entrelacée (50/60 Hz) 480i, 576i, 1080i
Progressive (50/60 Hz) 480p, 576p, 720p, 1080p
Garantie
Garantie limitée 2 ans pièces et main-d'oeuvre
Conditions environnementales
Température de fonctionnement 0°C à +70°C
Humidité de fonctionnement 10% à 85 % HR (sans condensation)
Température de stockage -10°C à +80°C
Humidité de stockage 5% à 90 % HR (sans condensation)
Exigences d'alimentation
Alimentation externe 5 V CC@ 4A
Consommation électrique (max) 20 W
Normes approuvées
Convertisseur FCC, CE, UL
Alimentation UL, CE, FCC
Accessoires
Adaptateur secteur Europe standard
Mode d'emploi
Remarque : Les spécications peuvent être modiées sans préavis.
Description des panneaux :
1) Touche Marche/Arrêt
2) Témoin d’alimentation
3) Témoin port actif
4) Connecteur d’entrée HDMI
5) 8 connecteurs de sortie HDMI
6) Prise 5 V CC
Connexion et utilisation :
• Connectez la source d’entrée
HDMI et les appareils de sortie
au séparateur HDMI (les câbles
sont en option).
*reportez-vous à la section “schéma
de raccordement”
• Connectez le côté CC de l’alimentation à la prise 5 V et branchez le côté CA dans une prise
secteur.
• Mettez sous tension.
Attention : Insérez / Retirez les câbles doucement.
1
4
56
23

8
Schéma de raccordement :
Câble
HDMI
Câble
HDMI
Câble
HDMI
Séparateur HDMI
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être ouvert
que par un technicien qualié si une réparation s’impose. Débranchez
l’appareil et les autres équipements du secteur s’il y a un problème. Ne pas exposer l’appareil à l’eau
ni à l’humidité.
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole gure sur l’appareil. Il signie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent
pour ce genre de produits.
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION

9
NEDERLANDS
Introductie:
Deze splitter verdeelt de invoer van het HDMI signaal in acht identieke, gelijktijdige uitgangen. Het
ondersteunt HDCP en de actuele HDMI 1.3b standaard. De bandbreedte van de videoversterker kan
tot op 2.25 Gpbs/225MHz zijn.
Eigenschappen:
Deze HDMI splitter heeft veel eigenschappen waardoor een superieure prestatie gegarandeerd is.
Deze eigenschappen zijn onder andere:
• Eenvoudig in gebruik: Installatie duurt enkele seconden, geen instelling vereist
• Ondersteunt HDMI1.3b
• Ondersteunt de hoogste videoresolutie 1080p
• Ondersteunt 225MHz/2,25Gbps per kanaal bandbreedte
• Ondersteunt 12bit per kanaal diepe kleuren
• Ondersteunt HDCP
• Ondersteunt ongecomprimeerde audio zoals LPCM
• Ondersteunt gecomprimeerde audio zoals DTS Digitaal, Dolby Digital (inclusief DTS-HD en Dolby
True HD)
Specicaties:
Signaal ingang/uitgang
Ingang DDC signaal 5 Volt p-p (TTL)
Maximum bereik enkele link 1920X1080p
Uitgang video HDMI 1,3b+ HDCP1.0/1.1
Bedrijfsfrequentie
Verticaal frequentiebereik 50/60Hz
Videoversterker bandbreedte 2,25Gbps/225MHz
Resolutie (HDTV)
Interlace (50/60Hz) 480i, 576i, 1080i
Progressief (50/60Hz) 480p, 576p, 720p, 1080p
Garantie
Beperkte garantie 2 jaar, onderdelen en arbeid
Omgeving
Bedrijfstemperatuur 0ºC tot +70ºC
Bedrijfsvochtigheid 10% tot 85 % RH (geen condensatie)
Opslagtemperatuur -10ºC tot +80ºC
Vochtigheid voor opslag 5% tot 90 % RH (geen condensatie)
Voedingsvereisten
Externe voeding 5V DC@ 4A
Stroomverbruik (max) 20 W
Certicaten
Omzetter FCC, CE, UL
Voeding UL, CE, FCC
Accessoires
AC stroomadapter Europees standaard
Gebruikshandleiding
Opmerking: Specicaties kunnen zonder kennisgeving worden gewijzigd.

10

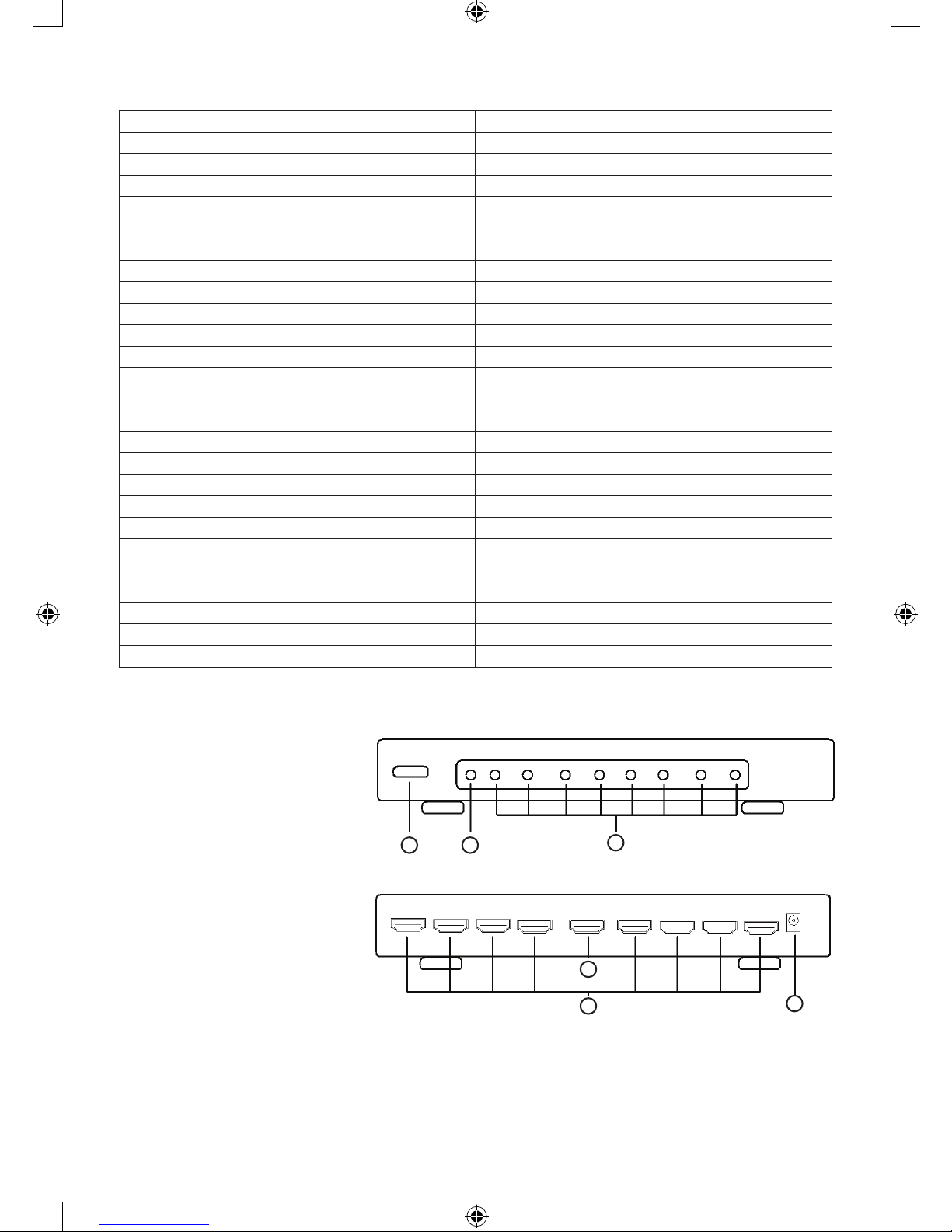

Paneelbeschrijving:
1) Aan/uitschakelaar
2) Aan/uit LED
3) Actieve poort LED
4) HDMI ingang
5) 8 x HDMI uitgangen
6) 5V DC aansluiting
Aansluiting en gebruik:
• Sluit de HDMI ingangsbron en
uitgangsapparaten aan op de
HDMI Splitter (HDMI kabels zijn
optioneel).
*Zie a.u.b. paragraaf
“Aansluitschema”.
• Sluit de DC zijde van de 5 V voeding aan en sluit vervolgens de AC zijde van de voeding aan op
het stopcontact.
• Schakel het apparaat in.
Opgelet: Kabels voorzichtig insteken / uithalen.
Aansluitschema:
HDMI
kabel
HDMI
kabel
HDMI
kabel
HDMI SPLITTER
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit product
ALLEEN worden geopend door een erkende technicus wanneer er
onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als
zich problemen voordoen. Stel het product niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.
1
4
56
23
GEVAAR VOOR
ELEKTRISCHE SCHOK
NIET OPENEN
LET OP:

11
Algemeen:
Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit
soort producten zijn er speciale inzamelingspunten.
ITALIANO
Introduzione:
Questo splitter distribuisce l’ingresso del segnale HDMI in otto uscite identiche simultaneamente.
Supporta HDCP e il reale HDMI 1.3b. La sua ampiezza di banda dell’amplicatore video può essere
no a 2,25 Gpbs/225MHz.
Caratteristiche:
Questo splitter HDMI ha molte caratteristiche che gli permettono di funzionare in maniera superiore.
Tra queste caratteristiche ci sono:
• Facile da usare: s’installa in secondi, non necessita di impostazioni
• Supporta HDMI1.3b
• Supporta la più elevata risoluzione video 1080p
• Supporta un’ampiezza di banda di 225MHz/2,25Gbps per canale (6,75Gbps tutti i canali)
• Supporta colore a 12bit per canale (36bit tutti i canali)
• Supporta HDCP
• Supporta audio non compresso come LPCM
• Supporta audio compresso come DTS Digital, Dolby Digital (inclusi DTS-HD e Dolby True HD)
Speciche:
Ingresso/uscita segnale
Segnale DDC ingresso 5 Volt p-p (TTL)
Massima gamma di collegamento singolo 1920X1080p
Video uscita HDMI 1.3b+ HDCP1.0/1.1
Frequenza di funzionamento
Gamma di frequenza verticale 50/60Hz
Ampiezza di banda amplicatore video 2,25Gbps/225MHz
Risoluzione (HDTV)
Interlacciato (50/60Hz) 480i, 576i, 1080i
Progressivo (50/60Hz) 480p, 576p, 720p, 1080p
Garanzia
Garanzia limitata 2 anni parti e riparazioni
Ambiente
Temperatura d’uso Da 0°C a +70°C
Umidità d’uso Da 10% a 85 % RH (nessuna condensa)

12
Temperatura di conservazione Da -10°C a +80°C
Umidità di conservazione Da 5% a 90 % RH (nessuna condensa)
Requisiti di alimentazione
Alimentazione esterna 5V DC@ 4A
Consumo di potenza (massimo) 20 W
Conformità alle norme
Unità convertitore FCC, CE, UL
Alimentatore UL, CE, FCC
Accessori
Adattatore alimentazione AC Standard Europa
Manuale utente
Nota: le speciche sono soggette a cambiamento senza preavviso.
Descrizione del pannello:
1) Interruttore alimentazione on/off
2) LED alimentazione
3) LED porta attiva
4) Connessione ingresso HDMI
5) 8 x connessioni uscita HDMI
6) Connessione DC da 5V
Collegamento e uso:
• Collegare la sorgente d’ingresso
HDMI e i dispositivi di uscita allo
Splitter HDMI (cavi HDMI sono
opzionali).
*si prega di far riferimento alla
sezione con lo schema dei
collegamenti
• Collegare il lato DC dell’alimentatore 5V e poi collegare il lato AC dell’alimentatore alla presa da
parete.
• Accendere l’alimentazione.
Attenzione: inserire / estrarre i cavi delicatamente.
1
4
56
23

13
Schema dei collegamenti:
Cavo
HDMI
Cavo
HDMI
Cavo
HDMI
SPLITTER HDMI
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere
aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.
Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non
esporre il prodotto ad acqua o umidità.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici
ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti esiste
un sistema di raccolta differenziata.
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ATTENZIONE

14
ESPAÑOL
Introducción:
Este derivador distribuye simultáneamente la entrada de la señal HDMI en ocho salidas idénticas.
Soporta HDCP y HDCI real 1.3b. Su ancho de banda de amplicador de vídeo puede ser de hasta
1.25Gpbs/225MHz.
Características:
El derivador HDMI tiene muchas características que le permiten un rendimiento superior. Entre ellas
usted encontrará:
• Fácil de usar: se instala en segundos y no necesita conguración
• Soporta HDMI1.3b
• Soporta la mayor resolución de video 1080p.
• Soporta 225MHz/2.25Gbps por ancho de banda del canal (6.75Gbps todos los canales)
• Soporta 12bit por canal (36bit todos los canales) ‘deep color’.
• Soporta HDCP
• Soporta audio sin comprimir como el LPCM
• Soporta audio comprimido como DTS Digital, Dolby Digital (DTS-HD y Dolby True HD incluidos)
Especicaciones:
Entrada/Salida de señal
Señal DDC de entrada 5 Voltios p-p (TTL)
Rango máximo de enlace simple 1920X1080p
Salida de vídeo HDMI 1.3b+ HDCP1.0/1.1
Frecuencia de funcionamiento
Margen de frecuencia vertical 50/60Hz
Ancho de banda de amplicación de Vídeo 2.25Gbps/225MHz
Resoluciones (HDTV)
Entrelazada (50/60Hz) 480i, 576i, 1080i
Progresiva (50/60Hz) 480p, 576p, 720p, 1080p
Garantía
Garantía limitada mano de obra2 años de piezas y
Ambiente
Temperatura de funcionamiento 0ºC hasta +70ºC
Humedad de funcionamiento 10% hasta 85 % HR (sin condensación)
Temperatura de almacenamiento -10ºC hasta +80ºC
Humedad de almacenamiento 5% hasta 90 % HR (sin condensación)
Necesidades de alimentación
Alimentación eléctrica externa 5V CC@2A
Consumo de potencia (máx.) 10 W
Aprobaciones reglamentarias
Unidad convertidora FCC, CE, UL
Unidad de alimentación UL, CE, FCC
Accesorios
Adaptador eléctrico CA Estándar europeo
Manual de usuario
Nota: Las especicaciones técnicas están sujetas a cambios sin previo aviso.

15
Descripción del panel:
1) Interruptor encendido
2) LED de alimentación
3) LED de puerto activo
4) Conexión entrada HDMI
5) 8 conexiones de salida HDMI
6) Conexión 5V CC
Conexiones y
funcionamiento:
• Conecte la fuente de entrada
HDMI y los dispositivos de
salida al derivador HDMI (los
cables HDMI son opcionales).
*por favor, vea la sección de diagrama de conexión
• Conecte el extremo de 5V CC del adaptador eléctrico y después el extremo de CA a la toma de
corriente.
• Enciéndalo.
Atención: Conecte / desconecte los cables con delicadeza.
Diagrama de conexión:
Cable
HDMI
Cable
HDMI
Cable
HDMI
Derivador HDMI
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto SÓLO
lo debería abrir un técnico autorizado cuando necesite reparación.
Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema.
No exponga el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modicaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
1
4
56
23
RIESGO DE ELECTROCUCIÓN
NO ABRIR
ATENCIÓN

16
General:
Las ilustraciones y las especicaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto signica que los productos eléctricos
y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe
un sistema de recogida individual para este tipo de productos.
MAGYAR
Bevezetés:
Ez a jelelosztó egyidejűleg nyolc kimenetre adja ki a bemenetre adott HDMI jelet. HDCP és valódi
HDMI 1.3b kompatibilis. Videoerősítőjének maximális sávszélessége 2,25 Gbit/s / 225 MHz.
Fő jellemzők:
Ez a HDMI jelelosztó számos előnyös jellemzőjénél fogva kiváló használati értéket képvisel.
Legfontosabb előnyei a következők:
• Könnyen használható: másodpercek alatt telepíthető, beállítást nem igényel
• HDMI1.3b kompatibilis
• Támogatja a maximális 1080p videófelbontást is
• Csatornánként 225 MHz/2,25 Gbit/s sávszélességet biztosít (az összes csatornára együtt
6,75 Gbit/s-ot)
• Támogatja a csatornánkénti 12 bites színmélységet (36 bitet az összes csatornán együtt)
• Támogatja a HDCP-t
• Támogatja a tömörítetlen hangot, pl. az LPCM szabvány szerint
• Támogatja a tömörített hangot, pl. a DTS Digital, Dolby Digital szabvány szerint (a DTS-HD és
Dolby True HD rendszert is)
Műszaki adatok:
Bemenőjel/kimenőjel
DDC bemenőjel 5 Vcs-cs (TTL)
Egy szakasz maximális terhelése 1920x1080P
Kimenő videojel HDMI 1.3b+ HDCP1.0/1.1
Üzemi frekvencia
Függőleges frekvencia 50/60 Hz
A videoerősítő sávszélessége 225 MHz/2,25 Gbit/s
Felbontás (HDTV)
Váltottsoros (50/60 Hz) 480i, 576i, 1080i
Progresszív (50/60 Hz) 480p, 576p, 720p, 1080p
Jótállás
Korlátozott jótállás 2 év az alkatrészekre és munkaköltségre
Környezetállóság
Üzemi hőmérséklet 0°C – +70°C

17
Üzemi légnedvesség 10% – 85 % (kicsapódásmentes)
Tárolási hőmérséklet -10°C – +80°C
Tárolási légnedvesség 5% – 90 % (kicsapódásmentes)
Táplálás
Külső tápfeszültség 5 V=, 4 A
Fogyasztás (max.) 20 W
Hatósági jóváhagyások
Konverter egység FCC, CE, UL
Táp UL, CE, FCC
Tartozékok
Hálózati tápegység Európai szabványos
Felhasználói kézikönyv
Megjegyzés: A műszaki adatokat előzetes értesítés nélkül módosíthatjuk.
A panel ismertetése:
1) Ki/be kapcsoló
2) Bekapcsolásjelző LED
3) Aktív port LED
4) HDMI bemeneti csatlakozó
5) 8 x HDMI kimeneti csatlakozó
6) 5 V-os tápcsatlakozó
Bekötés és használat:
• Kösse a HDMI bemenőjelet a
HDMI bemeneti csatlakozójára
és a kimenőoldali készülékeket
a HDMI kimeneti csatlakozóira
(a HDMI kábelek nem
tartozékok).
* A bekötést a bekötési vázlat szemlélteti.
• Dugaszolja a tápegységet a HDMI-be, majd a konnektorba.
• Kapcsolja be.
Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket.
1
4
56
23

18
Bekötési vázlat:
HDMI
kábel
HDMI
kábel
HDMI
kábel
HDMI SPLITTER
Biztonsági óvintézkedések:
Az áramütés veszélyének csökkentése érdekében ezt a terméket
KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza
ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a
terméket víz vagy nedvesség.
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.
Jótállás:
Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.
Általános tudnivalók:
A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.
Figyelem:
Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket
külön begyűjtő létesítmények végzik.
ÁRAMÜTÉS VESZÉLYE!
NE NYISSA FEL!
VIGYÁZAT!

19
SUOMI
Esittely:
Tämä jakaja jakaa HDMI-signaalin kahdeksaan identtiseen ulostuloon samanaikaisesti. Se tukee
HDCP:tä ja real HDMI 1.3b:tä. Sen videovahvistimen kaistanleveys voi olla jopa 2.25 Gpbs/225MHz.
Ominaisuudet:
HDMI jakaja toimii edistyksellisellä tavalla sen erityisominaisuuksien ansiosta. Laitteen ominaisuuksia
ovat esimerkiksi:
• Helppo käyttää: Asennus muutamassa sekunnissa ilman asetuksia
• Tukee HDMI1.3b:tä
• Tukee suurinta videoresoluutiota 1080p.
• Tukee 225MHz/2.25Gbps kanavaa kohti (6.75Gbps kaikki kanavat) kaistanleveys
• Tukee 12 bit kanavaa kohti (36 bit kaikki kanavat) syvä väri
• Tukee HDCP:tä
• Tukee tiivistämättömiä audioita, kuten esimerkiksi LPCM
• Tukee tiivistettyjä audioita, kuten esimerkiksi DTS Digital, Dolby Digital (mukaan lukien DTS-HD ja
Dolby True HD)
Tekniset tiedot:
Signaalin sisääntulo/ulostulo
DDC sisääntulosignaali 5 Volttia p-p (TTL)
Suurin yhden linkin taajuus 1920X1080p
Videoulostulo HDMI 1.3b+ HDCP1.0/1.1
Käyttötaajuus
Vertikaalinen taajuusalue 50/60Hz
Videovahvistimen kaistanleveys 2.25Gbps/225MHz
Resoluutio (HDTV)
Nivottu (50/60Hz) 480i, 576i, 1080i
Progressiivinen (50/60Hz) 480p, 576p, 720p, 1080p
Takuu:
Rajoitettu takuu 2 vuotta osat ja työ
Ympäristö
Käyttölämpötila 0ºC - +70ºC
Ilmankosteus 10% - 85 % RH (ei tiivistymistä)
Varastointilämpötila -10ºC - +80ºC
Varastointikosteus 5% - 90 % RH (ei tiivistymistä)
Virtavaatimukset
Ulkoinen virtalähde 5V DC@ 4A
Virrankulutus (enint.) 20 W
Lailliset hyväksynnät
Muunninyksikkö FCC, CE, UL
Virtalähde UL, CE, FCC
Lisälaitteet
AC virta-adapteri Eurooppalainen standardi
Käyttöohjeet
Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

20
Paneelin esittely:
1) Virta päällä/pois painike
2) Virta LED
3) Aktiivisen portin LED
4) HDMI sisääntuloliitäntä
5) 8 x HDMI ulostuloliitännät
6) 5V DC liitäntä
Kytkennät ja käyttö:
• Liitä HDMI sisääntulolähde
ja ulostulolaitteet HDMI
jakajaan (HDMI johdot ovat
vaihtoehtoisia).
*katso kohta kytkentäkaavio
• Liitä 5V virtalähteen DC-puoli ja liitä sitten virtalähteen AC-puoli pistorasiaan.
• Käännä virta päälle.
Huomautus: Kytke / irrota johdot varovasti.
Kytkentäkaavio:
HDMI
johto
HDMI
johto
HDMI
johto
HDMI JAKAJA
Turvallisuuteen liittyvät varoitukset:
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia
ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
1
4
56
23
SÄHKÖISKUVAARA
ÄLÄ AVAA
HUOMIO
