Konig KN-HDMISPL10 User manual

KN-HDMISPL10
KN-HDMISPL20
2
2 PORT HDMI SPLITTER
4 PORT HDMI SPLITTER
7
2-PORT HDMI-SPLITTER
4-PORT HDMI-SPLITTER
12
RÉPARTITEUR HDMI 2 PORTS
RÉPARTITEUR HDMI 4 PORTS
17
2 POORTS HDMI-SPLITTER
4 POORTS HDMI-SPLITTER
22
SPLITTER HDMI A 2 PORTE
SPLITTER HDMI A 4 PORTE
27
SEPARADOR HDMI DE 2 PUERTOS
SEPARADOR HDMI DE 4 PUERTOS
32
2-PORTOS HDMI MEGOSZTÓ
4-PORTOS HDMI MEGOSZTÓ
37
2 PORTIN HDMI-JAOTIN
4 PORTIN HDMI-JAOTIN
42
2 PORTARS HDMI SPLITTER
4 PORTARS HDMI SPLITTER
47
2 PORTOVÝ ROZBOČOVAČ HDMI
4 PORTOVÝ ROZBOČOVAČ HDMI
52
SPLITTER HDMI CU 2 PORTURI
SPLITTER HDMI CU 4 PORTURI
Power button select button

2
ENGLISH
Introduction:
The HDMI Amplifier Splitter is a HDMI splitter with 2 or 4 outputs. It distributes the input of
the HDMI signal into the several identical outputs simultaneously. The series of this product
has the ability of buffering and amplifying. Each amplifier splitter’s output can achieve long
distance transmission of HDMI signal of more than 15 meters. When two or more products are
cascaded, they can create a larger distribution and longer in length.
The HDMI Amplifier Splitter offers solutions for information distribution for, conference room
presentation, school and corporate training environments.
Features:
• Supports the Video Amplifier bandwidth up to 1.65 GBps/165 MHz
• Cascaded: Large distribution achieved by cascading the HDMI Amplifier Splitter.
• Supports HDCP
Specifications:
Signal Inputs/Output
Input Video Signal 0.5 -1.0 V p-p
Input DDC Signal 5 V p-p (TTL)
Maximum Single Link Range 1920X1200, 1080P
Output Video HDMI
Video format supported
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Digital Signal I/O
HDMI Compliance HDMI 1.3
Operating Frequency
Frequency Up to 165 MHz
Resolutions (HDTV)
Interlaced(50&60Hz) 480i, 576i, 1080i
Progressive(50&60Hz) 480p, 576p, 720p, 1080p
Environmental
Operating Temperature 0 °C to +70 °C
Operating Humidity 10% to 85 % RH (no condensation)
Storage Temperature -10 °C to +80 °C
Storage Humidity 5% to 90 % RH (no condensation)
Power Requirement
External Power Supply 5 V DC@2A, except 1*4(2.5A)1*8(3A)
Regulatory Approvals
Converter Unit FCC, CE, UL
Power Supply UL, CE, FCC

3

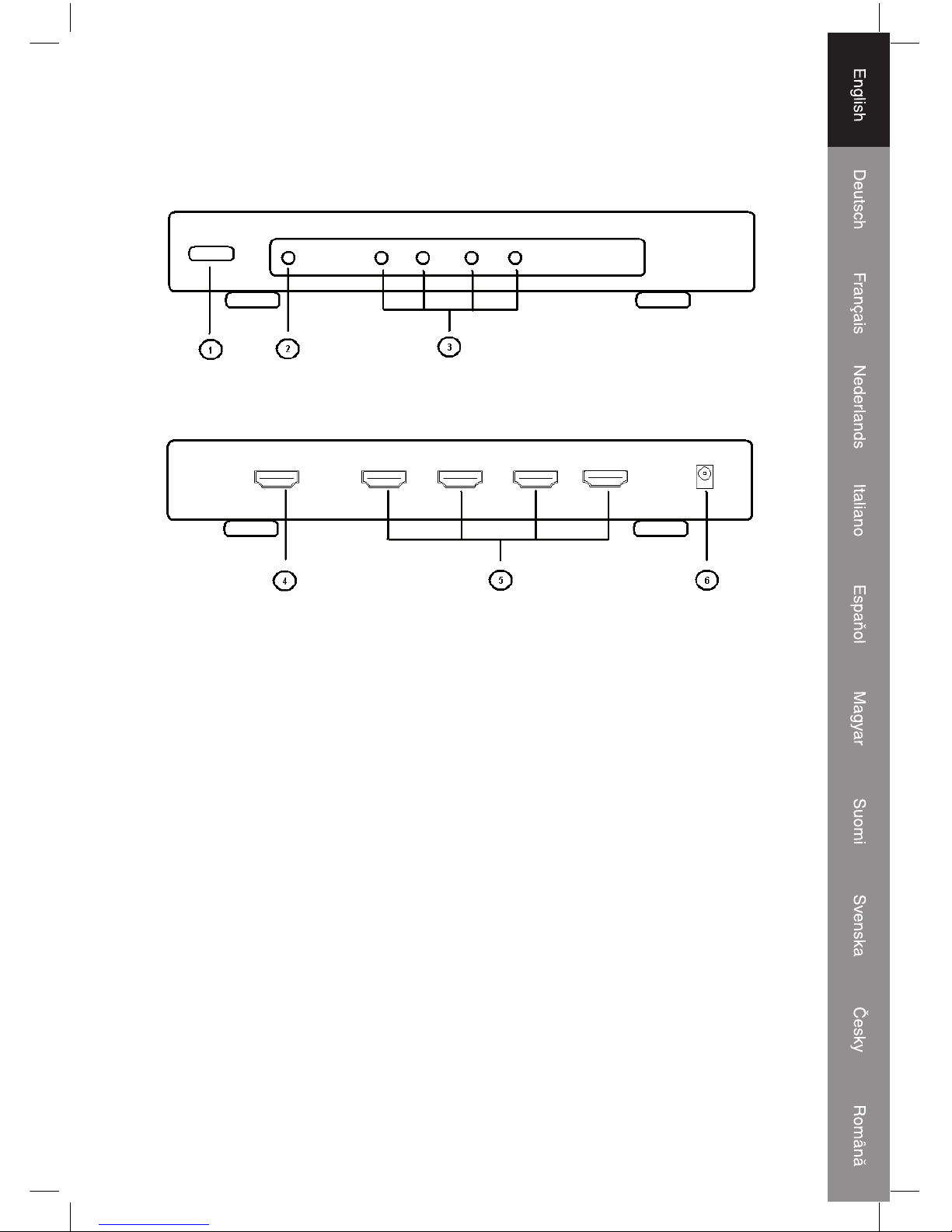

Connections:
Front view:
Rear view:
1) Power switch
2) Power indication LED
3) Output indication LED Infra Red eye
4) Input HDMI port
5) Output HDMI port
6) Power adapter connection
Connections and Operation:
Before installation, please make sure all devices you wish to connect have been turned off.
• Connect the HDMI input source and output devices into the HDMI amplifier splitter. (HDMI
cables are optional)
• Insert the DC side of 5 V power supply into it and then connect the AC side of the power
supply into the wall outlet.
• Power on all input and output devices.

4

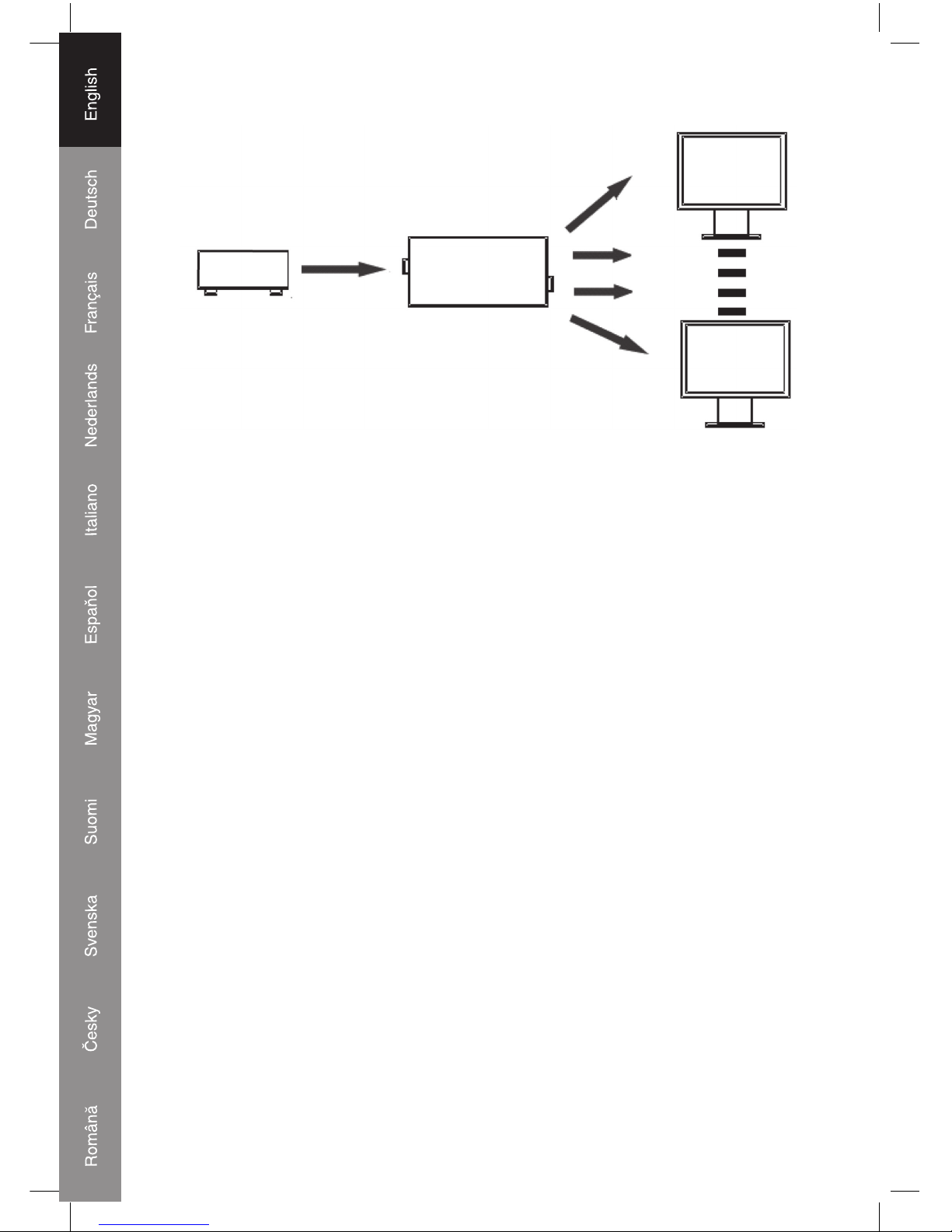

HDMI DVD HDMI Splitter
HDMI Monitor
HDMI Monitor
Warning: If a DVI device does not appear to work, make certain that the device is HDCP
compliant. A non-HDCP compliant DVI device will not work with a signal that has HDCP
encoding

5
Declaration of conformity
We,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
The Netherlands
Tel.: [phone]
Email: [e-mail]
Declare that product:
Name: HDMI Splitter 2port & 4 port
Model: KN-HDMISPL10 & KN-HDMISPL20
Description: HDMI signal splitters 1 input to 2 or 4 output
Is in conformity with the following standards
EMC: EN 55022: 2006
EN 55024: 1998+A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Following the provisions of the 2004/108/EC directive.
‘s-Hertogenbosch, 2 February 2008
Mrs. J. Gilad
Purchase Director

6
Safety precautions:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
To reduce risk of electric shock, this product should ONLY
be opened by an authorized technician when service is
required. Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or
damage caused due to incorrect use of this product.
General:
Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Attention:
This product is marked with this symbol. It means that used electrical and electronic
products should not be mixed with general household waste. There is a separate
collections system for these products.
Copyright ©

7
DEUTSCH
Einführung:
Der HDMI Amplifier Splitter ist ein HDMI-Splitter mit 2 oder 4 Ausgängen. Er verteilt den Eingang
des HDMI-Signals auf mehrere identische Ausgänge gleichzeitig. Mit einer Reihenschaltung
dieses Produkts kann man puffern und verstärken. Jeder Ausgang des Amplifier Splitters
kann das HDMI-Signal über eine große Entfernung von mehr als 15 m übertragen. Wenn zwei
oder mehr Produkte in Kaskade geschaltet werden, können sie eine größere Verteilung und
Entfernung schaffen.
DerHDMI Amplifier SplitterbietetLösungen zurInformationsverbreitung,z.B.bei Präsentationen
in Konferenzräumen, Schulen und Trainingseinrichtungen der Firmen.
Merkmale:
• Unterstützt die Videoverstärkerbandbreite bis zu 1,65 GBit/s / 165 MHz.
• In Kaskadenschaltung: Durch die Kaskadenschaltung des HDMI Amplifier Splitter wird eine
große Verteilung erreicht.
• Unterstützt HDCP
Technische Daten:
Signaleingänge/-ausgang
Eingangsvideosignal 0,5-1,0 V Spitze-Spitze
Eingangs-DCC-Signal 5 V Spitze-Spitze (TTL)
Maximaler Single-Link-Bereich 1920X1200, 1080p
Ausgangsvideosignal HDMI
Unterstütztes Videoformat
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p
Digitalsignal-E/A
HDMI-Erfüllung HDMI 1.3
Betriebsfrequenz
Frequenz Bis zu 165 MHz
Auflösungen (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progressive (50&60 Hz) 480p, 576p, 720p,1080p
Umgebungsbedingungen
Betriebstemperatur 0 °C bis +70 °C
Betriebsluftfeuchtigkeit 10% bis 85 % RH (keine Kondensation)
Lagertemperatur -10 °C bis +80 °C
Lagerluftfeuchtigkeit 5% bis 90 % RH (keine Kondensation)
Strombedarf
Externe Stromversorgung 5 VDC @ 2 A, außer 1*4(2,5 A)1*8(3 A)
Gesetzliche Genehmigungen
Konvertereinheit FCC, CE, UL
Stromversorgung UL, CE, FCC

8

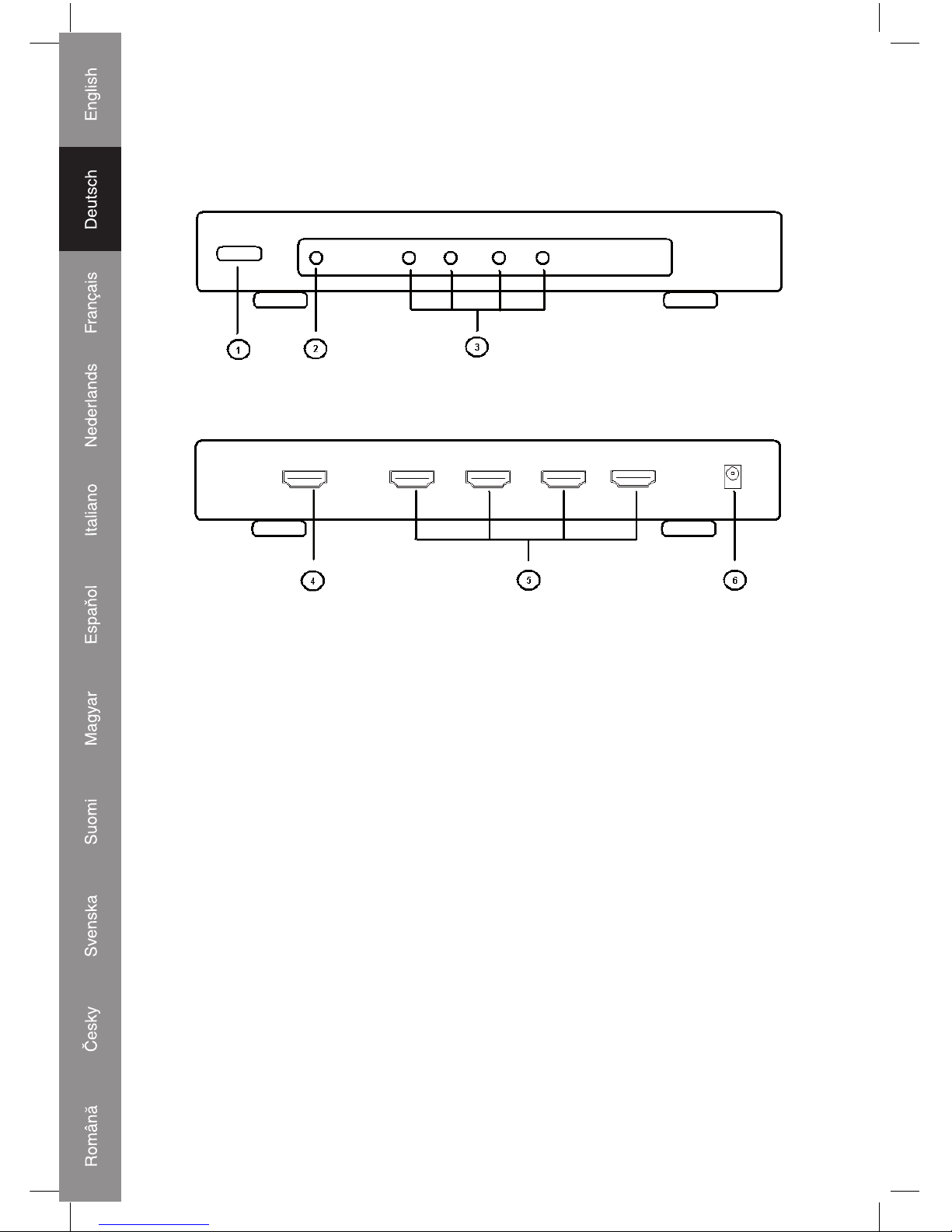

Anschlüsse:
Vorderansicht:
Rückansicht:
1) Netzschalter
2) Netzanzeige-LED
3) Ausgangsanzeige durch LED-Infrarotauge
4) HDMI-Eingangsport
5) HDMI-Ausgangsport
6) Netzteilanschluss
Anschlüsse und Bedienung:
Achten Sie vor der Installation bitte darauf, dass alle Geräte, die Sie anschließen möchten,
ausgeschaltet sind.
• Stecken Sie die HDMI-Eingangsquelle und die Ausgangsgeräte in den HDMI Amplifier
Splitter. (HDMI-Kabel sind optional)
• Stecken Sie das Kabel des Netzadapters in den Netzteilanschluss des Amplifier Splitters und
dann den Netzadapter in eine Netzsteckdose.
• Schalten Sie alle Ein- und Ausgangsgeräte an.

9

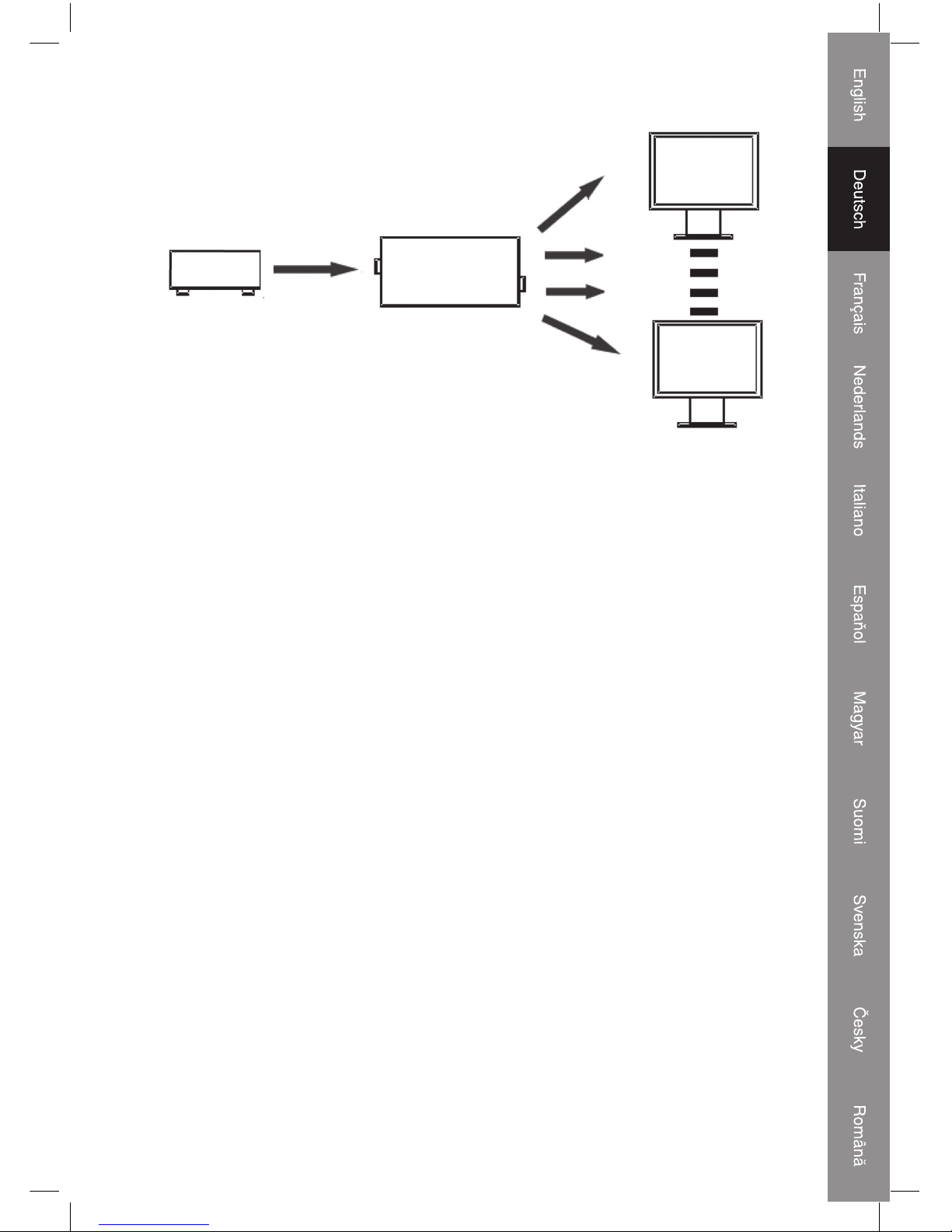

HDMI-DVD HDMI-Splitter
HDMI-Monitor
HDMI-Monitor
Warnung: Wenn ein DVI-Gerät nicht zu funktionieren scheint, überzeugen Sie sich davon, dass
es HDCP erfüllt. Ein DVI-Gerät, das HDCP nicht erfüllt, funktioniert nicht mit einem Signal, das
HDCP-verschlüsselt ist.

10
KONFORMITÄTSERKLÄRUNG
Wir,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Niederlande
Tel.: [phone]
Email: [e-mail]
erklären, dass das Produkt:
Name: HDMI Splitter 2 Ports & 4 Ports
Modell: KN-HDMISPL10 & KN-HDMISPL20
Beschreibung: HDMI-Signal Teiler von 1 Eingang in 2 oder 4 Ausgänge
den folgenden Standards entspricht:
EMV: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2: 2005
EN 55024: 1998 + A1: 2001 + A2: 2003
Erfüllt die Vorschriften der Direktive 2004/108/EC.
‘s-Hertogenbosch, 2. Februar 2008
J. Gilad
Einkaufsleiterin

11
Sicherheitsvorkehrungen:
VORSICHT
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Um das Risiko eines elektrischen Schlags zu verringern,
sollte dieses Produkt AUSSCHLIESSLICH von einem
autorisierten Techniker geöffnet werden, wenn eine Wartung
erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen Geräten, wenn ein
Problem auftreten sollte. Sorgen Sie dafür, dass das Gerät nicht mit Wasser oder Feuchtigkeit
in Berührung kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des
Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen
Anwendung des Produkts entstanden sind.
Allgemeines:
Konstruktionen und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen
ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die
verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen
Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte
Sammelsysteme zur Verfügung.
Copyright ©

12
FRANÇAIS
Introduction :
Le répartiteur amplificateur HDMI est un répartiteur HDMI avec 2 ou 4 sorties. Il distribue
l'entrée du signal HDMI à plusieurs sorties identiques simultanément. Le modèle de ce produit
peut également servir de tampon et d'amplificateur. Chaque sortie du répartiteur amplificateur
peut atteindre de longues distances de transmission du signal HDMI sur plus de 15 mètres.
Lorsqu'au moins deux produits sont branchés en cascade, ils peuvent créer une distribution
plus large et des distances plus importantes.
Le répartiteur amplificateur HDMI offre des solutions pour la distribution de l'information pour
les présentations dans les salles de conférence, les écoles et les environnements de formation
professionnelle.
Caractéristiques :
• Prise en charge de la bande passante d'amplificateur vidéo jusqu'à 1,65 GBps/165 MHz
• En cascade : distribution large effectuée en branchant le répartiteur amplificateur HDMI en
cascade.
• Prise en charge HDCP
Caractéristiques techniques :
Signal entrées/sortie
Signal vidéo d'entrée 0,5-1,0 V p-p
Signal DDC d'entrée 5 V p-p (TTL)
Plage maximum sur port individuel 1920X1200, 1080p
Sortie vidéo HDMI
Formats vidéo pris en charge
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Signal numérique E/S
Conforme HDMI HDMI 1.3
Fréquence de fonctionnement
Fréquence Jusqu'à 165 MHz
Résolutions (HDTV)
Entrelacé (50&60 Hz) 480i, 576i, 1080i
Progressif (50&60 Hz) 480p, 576p, 720p,1080p
Environnement
Température de fonctionnement de 0 °C à +70 °C
Humidité de fonctionnement de 10 % à 85 % HR (sans condensation)
Température de stockage de -10 °C à +80 °C
Humidité de stockage de 5 % à 90 % HR (sans condensation)
Alimentation
Alimentation externe 5 V DC@2 A, sauf 1*4(2,5 A)1*8(3 A)
Homologations réglementaires
Unité de conversion FCC, CE, UL
Alimentation électrique UL, CE, FCC

13

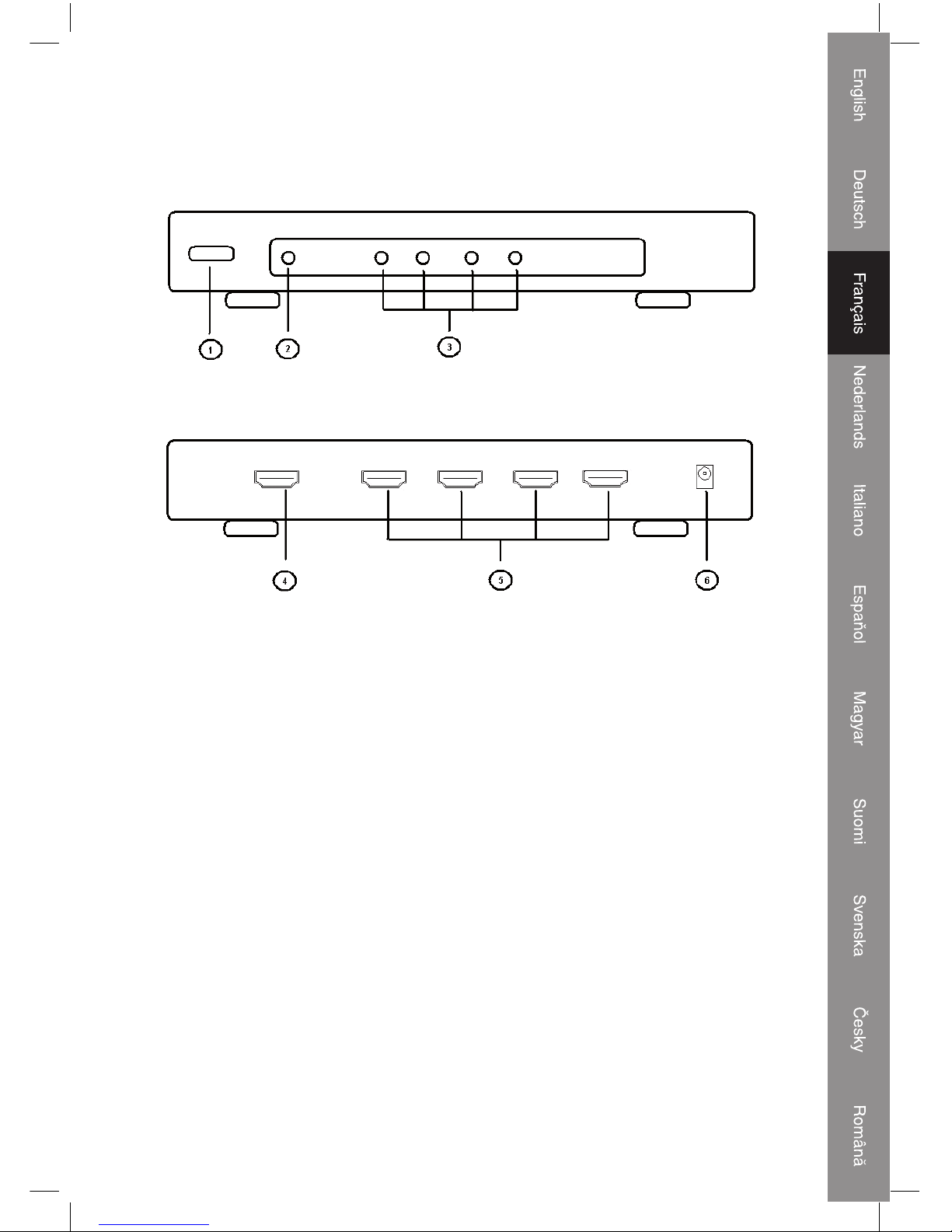

Raccordements :
Vue de face :
Vue arrière :
1) Interrupteur
2) LED indiquant l'alimentation
3) LED indiquant la sortie - Capteur infrarouge
4) Port HDMI d'entrée
5) Port HDMI de sortie
6) Raccordement pour adaptateur secteur
Raccordement et fonctionnement :
Avant l'installation, assurez-vous que tous les appareils que vous voulez brancher sont éteints.
• Branchez la source d'entrée HDMI et les appareils de sortie sur le répartiteur amplificateur
HDMI. (Les câbles HDMI sont en option)
• Branchez l'alimentation 5 V d'abord sur l'appareil (côté continu), puis dans la prise murale
(côté alternatif).
• Mettez en marche tous les appareils d'entrée et de sortie.

14

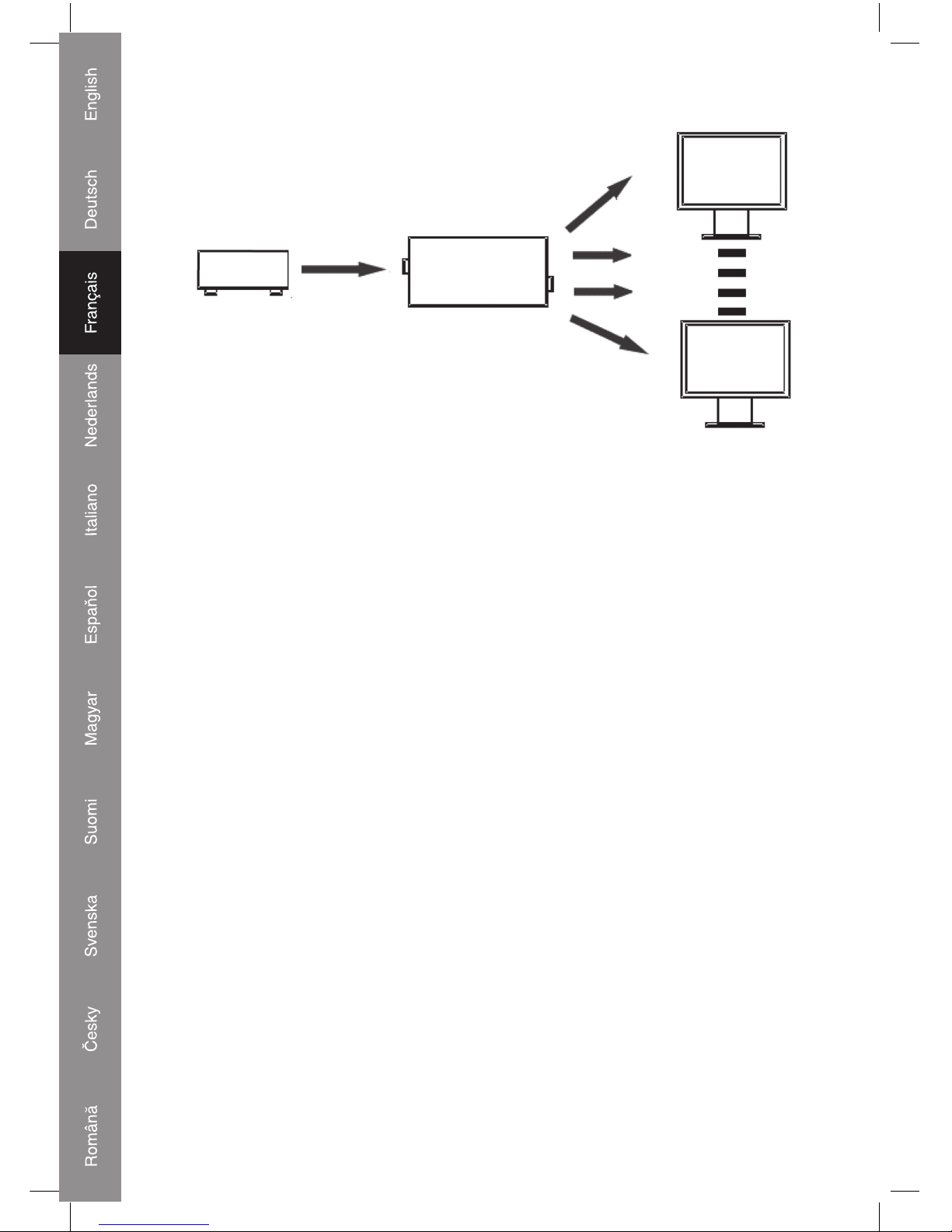

DVD HDMI Répartiteur HDMI
Écran HDMI
Écran HDMI
Attention : Si un appareil DVI semble ne pas fonctionner, assurez-vous que l'appareil est
compatible HDCP. Un appareil DVI non compatible HDCP ne fonctionnera pas avec un signal
comportant un encodage HDCP

15
DECLARATION DE CONFORMITE
Nous,
Nedis B.V.
De Tweeling 28
5215MC ’s-Hertogenbosch
Pays Bas
Tél : [phone]
Couriel : [e-mail]
Déclarons que le produit :
Nom : Répartiteur HDMI 2 ports & 4 ports
Modèle : KN-HDMISPL10 & KN-HDMISPL20
Description : Répartiteur de signal HDMI 1 entrée vers 2 ou 4 sorties
est conforme aux normes suivantes:
EMC : EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD : EN 55022: 2006
EN 61000-3-2: 2000 + A2 : 2005
EN 61000-3-3: 1995 + A1 : 2001 + A2 : 2005
EN 55024: 1998 + A1 : 2001 + A2 : 2003
suivant la directive 2004/108/CEE.
‘s-Hertogenbosch, 2 février 2008
Mme. J. Gilad
Directeur des Achats

16
Consignes de sécurité :
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Afin de réduire les risques de chocs électriques, ce produit
ne doit être ouvert QUE par un technicien qualifié agréé en
cas de réparation. Débranchez l'appareil du secteur et des
autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.
Entretien :
Nettoyer uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de
transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte
de l'appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modification sans notification
préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées
dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce
document.
Attention :
Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques
ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est
différent pour ce genre de produits.
Copyright ©

17
NEDERLANDS
Introductie:
De HDMI-versterkersplitter is een HDMI-versterker met 2 of 4 uitgangen. Het verbindt het HDMI-
ingangsignaal simultaan met meerdere identieke uitgangen. Dit product heeft de mogelijkheid
om data op te slaan en te versterken. Elke uitgang kan een HDMI-signaal over een afstand
van meer dan 15 meter overbrengen. Wanneer twee of meer producten achter elkaar worden
geschakeld kan het signaal over een nog langere afstand worden gebracht.
De HDMI-versterkersplitter biedt mogelijkheden voor informatieoverdracht bij conferentiezaal
presentaties en school- en bedrijfstrainingen.
Eigenschappen:
• Ondersteunt de videoversterker bandbreedte tot 1.65 GBps/165 MHz
• Schakelen: Een grotere distributie wordt bereikt door twee HDMI-versterkerplitters achter
elkaar te schakelen.
• Ondersteunt HDCP
Specificaties:
Signaal ingang/uitgang
Ingang Videosignaal 0.5-1.0 V p-p
Ingang DDC-signaal 5 V p-p (TTL)
Maximale Single Link Range 1920X1200, 1080p
Video-uitgang: HDMI
Ondersteunde videosignalen
VGA 640x480, 800x600, 1024x768, 1920x1200
DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080P
Digitaal signaal I/O
HDMI-ondersteunend HDMI 1.3
Gebruiksfrequentie
Frequentie tot 165 MHz
Resoluties (HDTV)
Interlaced (50&60Hz) 480i, 576i, 1080i
Progressive (50&60Hz) 480p, 576p, 720p, 1080p
Omgeving
Gebruikstemperatuur 0 °C tot +70 °C
Gebruiksluchtvochtigheid 10% tot 85 % RH (geen condens)
Opslagtemperatuur -10°C tot +80°C
Opslagluchtvochtigheid 5% tot 90 % RH (geen condens)
Vermogen
Externe voeding 5 V gelijkstroom 2A, behalve 1*4(2.5A)1*8(3A)
Goedgekeurde regelgeving
Versterkersplitter FCC, CE, UL
Voeding FCC, CE, UL

18
Aansluitingen:
Vooraanzicht:
Achteraanzicht:
1) Aan-/uitschakelaar.
2) Ingebruikname LED
3) Uitgang aanduiding LED
4) Ingang HDMI-poort
5) Uitgang HDMI-poort
6) Aansluiting voor de transformator
Aansluiten en gebruik:
Overtuig u ervan dat alle apparaten die u wilt gaan aansluiten zijn uitgeschakeld voordat u
deze gaat installeren.
• Sluit de HDMI-broningang en uitgangsapparaten aan op de HDMI-versterkersplitter. (HDMI-
kabels zijn optioneel)
• Bevestig de gelijkstroomstekker van de 5V transformator en steek dan de wisselstroomstekker
van de transformator in het stopcontact.
• Schakel de elektriciteit in van alle ingang- en uitgangapparaten.

19

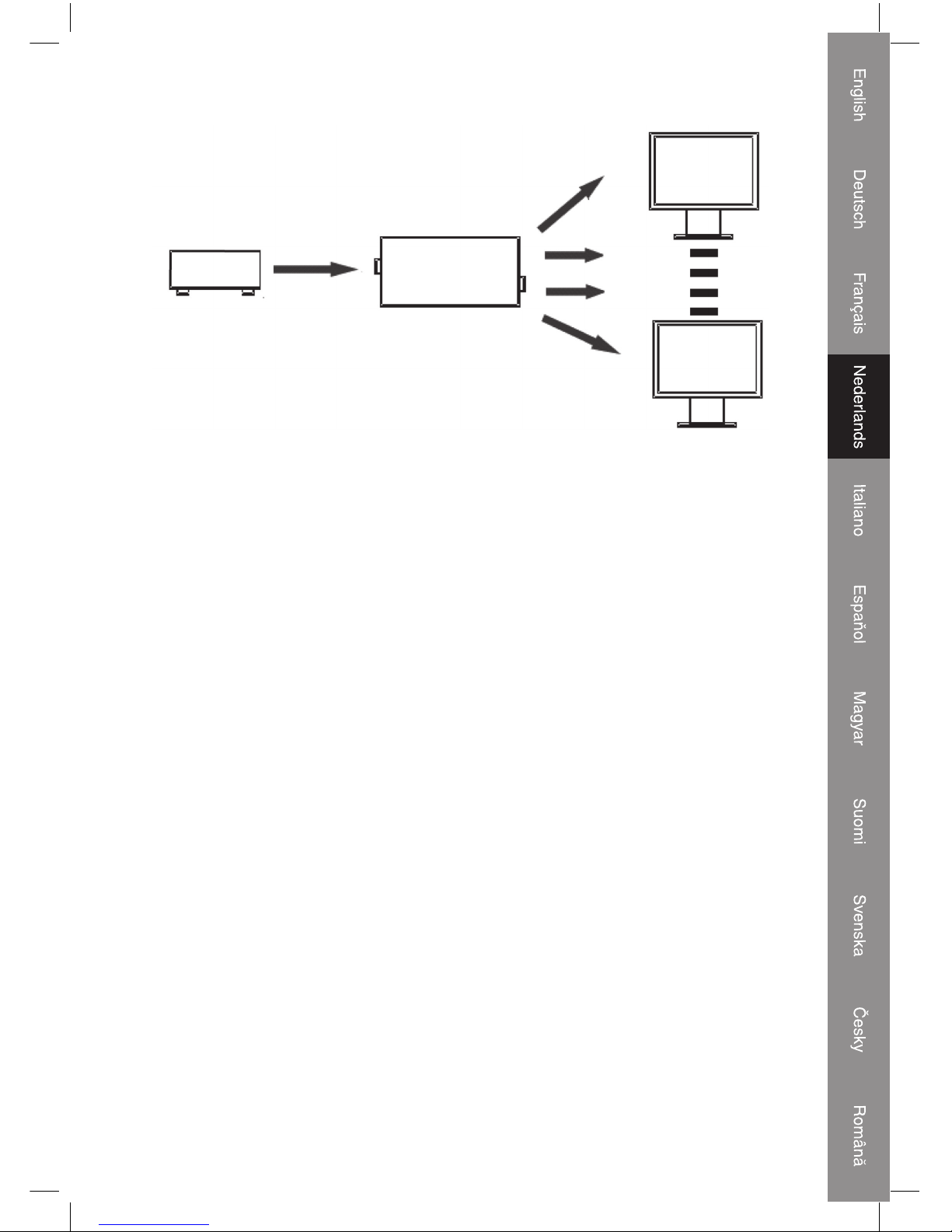

HDMI-DVD HDMI-splitter
HDMI-Monitor
HDMI-Monitor
Waarschuwing: Indien een DVI-apparaat niet goed werkt, controleer dan of het HDCP
ondersteunt. Een DVI-apparaat dat HDCP niet ondersteunt zal niet werken met een apparaat
dat gebruik maakt van HDCP-signaalcodering.

20
CONFORMITEITVERKLARING
Wij,
Nedis BV
De Tweeling 28
5215 MC ’s-Hertogenbosch
Nederland
Tel.: [phone]
E-mail: [e-mail]
Verklaren dat het product:
Merknaam: HDMI-splitser met 2 & 4 poorten
Model: KN-HDMISPL10 & KN-HDMISPL20
Omschrijving: HDMI-signaalsplitsers 1 ingang naar 2 of 4 uitgangen
in overeenstemming met de volgende normen is
EMC: EN 55022: 2006
EN 55024: 1998 + A2: 2003
LVD: EN 55022: 2006
EN 61000-3-2: 2000 + A2: 2005
EN 61000-3-3: 1995 + A1: 2001 + A2 : 2005
EN 55024: 1998 + A1: 2001 + A2 : 2003
Conform de bepalingen van richtlijn 2004/108/EEG.
‘s-Hertogenbosch, 2 februari 2008
Mevr. J. Gilad
Directeur inkoop
