Konig KN-HDMISPL35 User manual

1
KN-HDMISPL35
MANUAL (p. 2)
2 to 8 port HDMI splitter
MODE D’EMPLOI (p. 7)
Séparateur HDMI 2 vers 8 ports
MANUALE (p. 12)
Splitter HDMI a 2x8 Porte
BRUKSANVISNING (s. 22)
2 till 8-ports HDMI-splitt
MANUAL DE UTILIZARE (p. 27)
Splitter HDMI 2 în 8 porturi
HASZNÁLATI ÚTMUTATÓ (o. 17.)
2 x 8 portos erősítős HDMI jelelosztó (splitter)
KÄYTTÖOHJE (s. 19)
2 to 8 Portin HDMI jakaja
GEBRUIKSAANWIJZING (p. 9)
2 naar 8 Poort HDMI Splitter
ANLEITUNG (s. 4)
2 zu 8-Port HDMI-Splitter
MANUAL DE USO (p. 14)
Derivador HDMI de 2 hacia 8 puertos
NÁVOD K POUŽITÍ (s. 24)
HDMI Splitter 2 na 8 portů
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 29)
HDMI SPLITTER 2 σε 8

2
ENGLISH
Introduction:
The HDMI amplier splitter allows two HDMI devices to be switched easily into eight HDTV HDMI
compatible monitors or projectors. Simply connect your HDTV displays to the splitter’s display outputs.
The HDMI splitter can also be placed at the end of a long HDMI cable to regenerate the HDMI signal.
Features :
This HDMI Amplier Splitter has many features that enable it to perform in a superior manner. Among
those features you will nd:
• Easy to Use: Install in seconds, no need for setting
• Switching: Inputs could be switched between two HDMI Sources.
• Support HDMI1.3b.
• Support highest video resolution 1080p.
• Support 225MHz/2.25Gbps per channel bandwidth.
• Support 12bit per channel deep colour.
• Support HDCP.
• Support uncompressed audio such as LPCM
• Support compressed audio such as DTS Digital, Dolby Digital (including DTS-HD and Dolby True HD)
Specications:
Signal inputs/output
Input DDC signal 5 volts p-p (TTL)
Maximum single link range 1920X1080p
Output video HDMI 1.3b+ HDCP1.0/1.1
Operating frequency
Vertical frequency range 50/60Hz
Video amplier bandwidth 2.25Gbps/225MHz
Resolutions(HDTV)
Interlaced(50&60Hz) 480i,576i,1080i
Progressive(50&60Hz) 480p,576p,720p,1080p
Warranty
Limited warranty 2 Year parts and labor
Environmental
Operating temperature 0°C to +70°C
Operating humidity 10% to 80 % RH (no condensation)
Storage temperature -10°C to +80°C
Storage humidity 5% to 90 % RH (no condensation)
Power requirement
External power supply 5V DC@4A
Power consumption (max) 20 W
Regulatory approvals
Converter unit FCC,CE,UL
Power supply UL,CE,FCC
Accessories adapter
AC power adapter Europe standard
User manual
Note: Specications are subject to change without notice. Weight and dimensions are approximate.

3
Package Contents:
Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:
• Main unit.
• 5 V DC Power Supply.
• User’s Manual. (HDMI cables are optional)

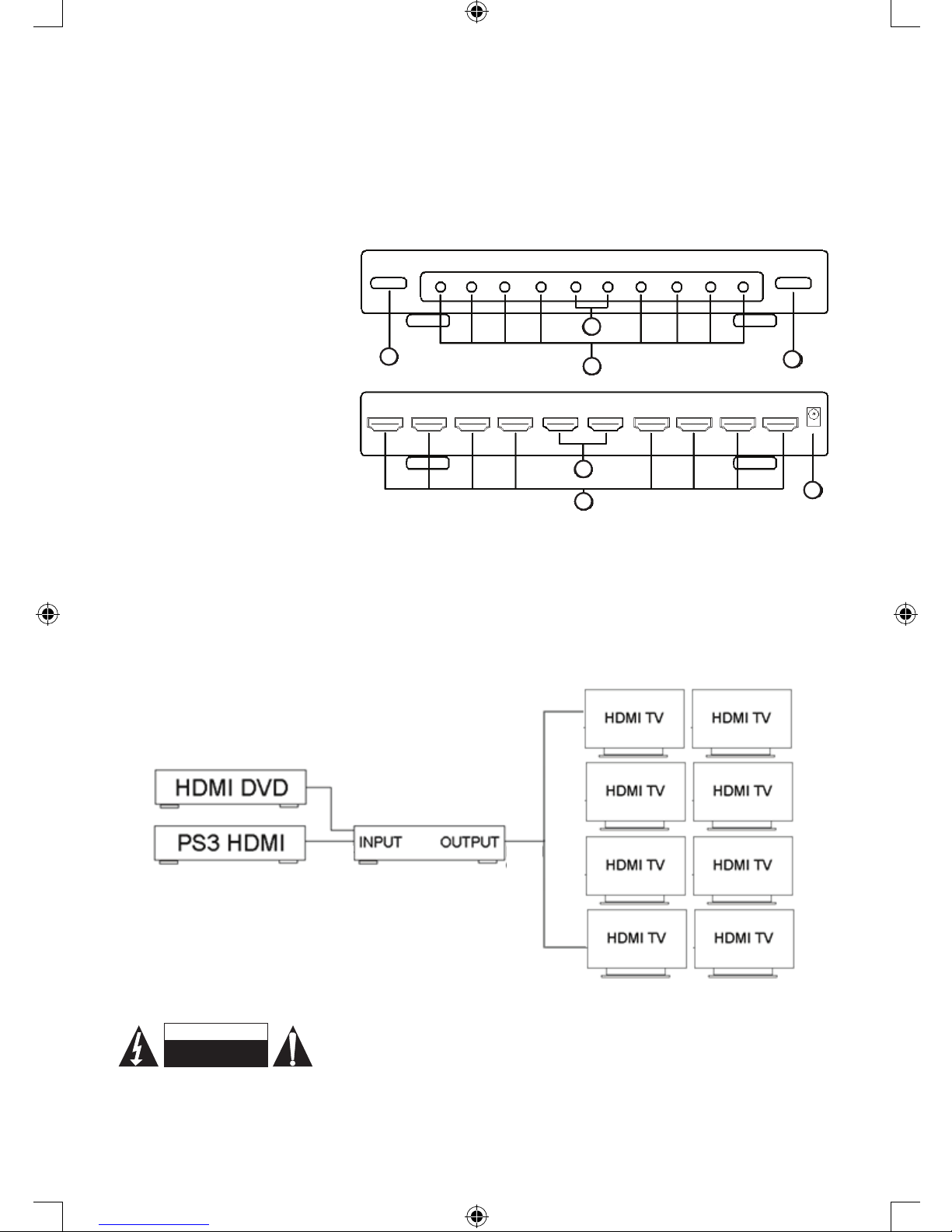

Panel descriptions:
1) Power on/off switch
2) Input indication LED
3) Output indication LED
4) Select switch
5) HDMI input connections
6) HDMI output connections
7) 5V DC connection
Connection and operation:
• Connect the HDMI input
source into the HDMI Amplier
Splitter. (Input cables are
optional)
• Insert the DC side of 5V power supply into the HDMI Amplier Splitter and then connect the AC side
of the power supply into the wall outlet.
• Turn on the power.
• Press “Switch” button to switch Input source from Input1 to Input2 manually, Input1 auto selected
when not pressed
Attention: Insert / Extract cable gently.
Connection diagram:
HDMI Splitter
HDMI
cable
HDMI
cable
Safety precautions:
To reduce risk of electric shock, this product should ONLY be opened by
an authorized technician when service is required. Disconnect the product
from mains and other equipment if a problem should occur. Do not expose the product to water or
moisture.
5
6
1
2
34
7
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION

4
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modications of the product or damage
caused due to incorrect use of this product.
General:
Designs and specications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.
DEUTSCH
Einleitung:
Der HDMI-Verstärkersplitter ermöglicht die einfache Umschaltung von zwei HDMI-Geräten zu acht
HDTV HDMI-kompatiblen Monitoren oder Projektoren. Schließen Sie Ihren HDTV-Bildschirm einfach
an die Displayausgänge des Splitters an. Der HDMI-Splitter kann ebenfalls am Ende eines langen
HDMI-Kabels zur Regenerierung des HDMI-Signals eingesetzt werden.
Ausstattungsmerkmale:
Der HDMI-Verstärkersplitter hat eine ganze Reihe von Funktionen, welche eine überlegene Leistung
ermöglichen.Einige dieser Funktionen sind:
• Einfache Benutzung: In Sekundenschnelle installiert, keine Einstellungen notwendig
• Umschaltung: Eingang kann zwischen zwei HDMI-Quellen umgeschaltet werden
• Unterstützt HDMI1.3b
• Unterstützt Videoauösung bis 1080p
• Unterstützt 225MHz/2,25Gbit/s je Kanal (6,75Gbit/s für alle Kanäle) Bandbreite
• Unterstützt 12-Bit je Kanal (36-Bit für alle Kanäle) satte Farben
• Unterstützt HDCP
• Unterstützt unkomprimiertes Audio wie LPCM
• Unterstützt komprimiertes Audio wie DTS Digital, Dolby Digital (einschließlich DTS-HD und Dolby
True HD).
Spezikationen:
Signaleingang/-Ausgang
Eingangs-DDC-Signal 5 Volt p-p (TTL)
Max. Single Link Bereich 1920X1080p
Ausgang Video HDMI 1.3b+ HDCP1.0/1.1
Betriebsfrequenz
Vertikaler Frequenzbereich 50/60Hz

5
Videoverstärker Bandbreite 2,25Gbit/s 225MHz
Auösung (HDTV)
Interlaced (50/60Hz) 480i, 576i, 1080i
Progressive (50/60Hz) 480p, 576p, 720p, 1080p
Garantie
Eingeschränkte Garantie 2 Jahre auf Teile und Arbeitslohn
Umweltbedingungen
Betriebstemperatur 0ºC bis +70ºC
Betriebs-Luftfeuchtigkeit 10% bis 80 % relative Luftfeuchtigkeit (nicht
kondensierend)
Lagertemperatur -10ºC bis +80ºC
Lager-Luftfeuchtigkeit 5% bis 90 % relative Luftfeuchtigkeit (nicht
kondensierend)
Spannungsversorgung
Externe Spannungsversorgung 5V DC/ 4A
Leistungsaufnahme 20 W
Konformität
Konvertereinheit FCC, CE, UL
Spannungsversorgung UL, CE, FCC
Zubehör
Netzteil Euronorm
Bedienungsanleitung
Hinweis: Änderungen der Spezikationen vorbehalten, auch ohne Vorankündigung. Gewicht und
Abmessungen sind Annäherungswerte.
Lieferumfang:
Vor der Benutzung des Geräts prüfen Sie bitte zunächst den Lieferumfang und vergewissern Sie sich,
dass alles mitgeliefert wurde:
• HDMI-Verstärkersplitter
• 5V DC-Netzteil
• Bedienungsanleitung (HDMI-Kabel optional)
Bedienelemente und Funktionen:
1) Ein-/Ausschalter
2) Eingangs-LED
3) Ausgangs-LED
4) Umschalter
5) HDMI-Eingang
6) HDMI-Ausgänge
7) 5V DC-Netzteileingang
Anschluss und Betrieb:
• Schließen Sie die
HDMI-Eingangsquelle am
HDMI-Verstärkersplitter an
(Eingangskabel optional).
• Schließen Sie den DC-Stecker des 5V-Netzteils am HDMI-Verstärkersplitter und danach den
Netzstecker des Netzteils an der Steckdose an.
• Schalten Sie das Gerät ein.
5
6
1
2
34
7

6
• Drücken Sie die Umschalttaste zum manuellen Umschalten von Eingang 1 zu Eingang 2, Eingang
1 ist die Standardeinstellung, wenn Sie die Umschalttaste nicht drücken.
Achtung: Kabel vorsichtig anschließen/abziehen.
Anschlussdiagramm:
HDMI-SPLITTER
HDMI-
Kabel
HDMI-
Kabel
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses
Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet
werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung
kommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.
Achtung:
Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT

7
FRANÇAIS
Introduction :
Le séparateur amplicateur HDMI permet à deux appareils HDMI d’être répartis facilement en huit
moniteurs ou projecteurs compatibles HDTV HDMI. Il suft de connecter vos moniteurs HDTV aux
sorties du séparateur HDMI. Le séparateur HDMI peut aussi être placé à l’extrémité d’un long câble
HDMI pour régénérer le signal HDMI.
Caractéristiques :
Ce séparateur amplicateur HDMI possède plusieurs caractéristiques qui lui permettent d’être très
performant. On peut en citer quelques unes :
• Facile à utiliser : Installation en quelques secondes, ne nécessite aucun réglage.
• Commutation : Les entrées peuvent être commutées entre deux Sources HDMI
• Supporte HDMI 1.3b
• Supporte la plus haute résolution vidéo 1080p
• Supporte une bande passante de 225 MHz/2,25 Gb/s par canal (6,75 Gb/s pour tous les canaux)
• Supporte deep color (profondeur de couleur) 12 bits par canal (36 bits pour tous les canaux)
• Supporte HDCP
• Supporte de l’audio non compressé tel que LPCM
• Supporte de l’audio compressé tel que DTS Digital, Dolby Digital (dont DTS-HD et Dolby True HD)
Spécications :
Entrée/sortie du signal
Signal d’entrée DDC 5 Volts p-p (TTL)
Dénition vidéo maximale en liaison unique 1920X1080p
Sortie Vidéo HDMI 1.3b+ HDCP1.0/1.1
Fréquence de fonctionnement
Gamme de fréquences verticales 50/60 Hz
Bande passante de l'amplicateur vidéo 2.25Gbps/225MHz
Résolution (HDTV)
Entrelacée (50/60 Hz) 480i, 576i, 1080i
Progressive (50/60 Hz) 480p, 576p, 720p, 1080p
Garantie
Garantie limitée 2 ans pièces et main-d'oeuvre
Conditions environnementales
Température de fonctionnement 0ºC à +70ºC
Humidité de fonctionnement 10% à 80 % HR (sans condensation)
Température de stockage -10ºC à +80ºC
Humidité de stockage 5% à 90 % HR (sans condensation)
Exigences d'alimentation
Alimentation externe 5 V CC@ 4A
Consommation électrique (max) 20 W
Normes approuvées
Convertisseur FCC, CE, UL
Alimentation UL, CE, FCC
Accessoires
Adaptateur secteur Europe standard
Mode d'emploi
Remarque : Les spécications peuvent être modiées sans préavis. Poids et dimensions sont approximatifs.

8
Contenu de l’emballage :
Avant d’utiliser cette unité, vériez que tous les éléments suivants sont présents dans l’emballage :
• Unité principale
• Alimentation 5 V CC
• Mode d’emploi (les câbles HDMI sont en option)
Description des panneaux :
1) Touche Marche/Arrêt
2) Témoin d’entrée
3) Témoin de sortie
4) Commutateur de sélection
5) Connecteur d’entrée HDMI
6) Connecteurs de sorties HDMI
7) Prise 5 V CC
Connexion et utilisation :
• Connectez la source
d’entrée HDMI au séparateur
amplicateur HDMI (les câbles
d’entrée sont en option).
• Connectez le côté CC de l’alimentation 5 V au séparateur amplicateur HDMI et branchez le côté
CA dans une prise secteur.
• Mettez sous tension.
• Appuyez sur la touche “Switch” pour basculer manuellement la source entre l’entrée 1 et l’entrée 2,
l’entrée 1 est sélectionnée automatiquement si la touche n’est pas appuyée.
Attention : Insérez / Retirez les câbles doucement.
Schéma de raccordement :
Séparateur HDMI
Câble
HDMI
Câble
HDMI
Consignes de sécurité :
Pour réduire le risque de choc électrique, ce produit ne doit être ouvert
que par un technicien qualié si une réparation s’impose. Débranchez
l’appareil et les autres équipements du secteur s’il y a un problème. Ne pas exposer l’appareil à l’eau
ni à l’humidité.
5
6
1
2
34
7
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION

9
Entretien :
Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.
Garantie :
Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.
Généralités :
Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.
Attention :
Ce symbole gure sur l’appareil. Il signie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent
pour ce genre de produits.
NEDERLANDS
Introductie:
Met deze HDMI versterker/splitter kunnen twee HDMI apparaten eenvoudig gesplitst worden naar acht
HDTV HDMI ondersteunende monitors of projectors. U hoeft slechts uw HDTV displays aan te sluiten
op de video uitgangen van de splitter. De HDMI splitter kan ook aan het einde van een lange HDMI
kabel worden geplaatst omdat de splitter het signaal versterkt.
Eigenschappen:
Deze HDMI versterker/splitter heeft vele functies waardoor een superieure prestatie wordt
gegarandeerd. Deze eigenschappen zijn onder andere:
• Eenvoudig in gebruik: Installatie duurt enkele seconden, geen instelling vereist
• Wisseling: Ingangen kunnen tussen twee HDMI Bronnen worden gewisseld
• Ondersteunt HDMI1.3b
• Ondersteunt de hoogste videoresolutie 1080p
• Ondersteunt 225MHz/2,25Gbps per kanaal (6,75Gbps alle kanalen) bandbreedte
• Ondersteunt 12bit per kanaal (36bit alle kanalen) diepe kleuren
• Ondersteunt HDCP
• Ondersteunt ongecomprimeerde audio zoals LPCM
• Ondersteunt gecomprimeerde audio zoals DTS Digitaal, Dolby Digital (inclusief DTS-HD en Dolby
True HD)
Specicaties:
Signaal ingang/uitgang
Ingang DDC signaal 5 Volt p-p (TTL)
Maximum bereik enkele link 1920X1080p
Uitgang video HDMI 1,3b+ HDCP1.0/1.1
Bedrijfsfrequentie
Verticaal frequentiebereik 50/60Hz

10
Videoversterker bandbreedte 2,25Gbps/225MHz
Resolutie (HDTV)
Interlace (50/60Hz) 480i, 576i, 1080i
Progressief (50/60Hz) 480p, 576p, 720p, 1080p
Garantie
Beperkte garantie 2 jaar, onderdelen en arbeid
Omgeving
Bedrijfstemperatuur 0ºC tot +70ºC
Bedrijfsvochtigheid 10% tot 80 % RH (geen condensatie)
Opslagtemperatuur -10ºC tot +80ºC
Vochtigheid voor opslag 5% tot 90 % RH (geen condensatie)
Voedingsvereisten
Externe voeding 5V DC@ 4A
Stroomverbruik (max) 20 W
Certicaten
Omzetter FCC, CE, UL
Voeding UL, CE, FCC
Accessoires
AC stroomadapter Europees standaard
Gebruikshandleiding
Opmerking: Specicaties kunnen zonder kennisgeving worden gewijzigd. Gewicht en afmetingen zijn
benaderingen.
Inhoud verpakking:
Controleer a.u.b. vóór gebruik of de volgende voorwerpen aanwezig zijn in de geleverde verpakking:
• Hoofdeenheid
• 5V DC Voeding
• Gebruikshandleiding (HDMI kabels zijn optioneel)
Paneelbeschrijving:
1) Aan/uitschakelaar
2) Ingang indicatie LED
3) Uitgang indicatie LED
4) Selectieschakelaar
5) HDMI ingang
6) HDMI uitgangen
7) 5 V DC aansluiting
Aansluiting en gebruik:
• Sluit de HDMI ingangsbron
aan op de HDMI versterker/
splitter (invoerkabels zijn
optioneel).
• Sluit de DC zijde van de 5 V voeding aan op de HDMI versterker/splitter en sluit vervolgens de AC
zijde van de voeding aan op een stopcontact.
• Schakel het apparaat in.
• Druk op de “Wissel” toets om de ingangsbron handmatig te wisselen tussen Ingang1 en Ingang2,
wanneer deze knop niet ingedrukt wordt, wordt automatisch Ingang1 geselecteerd.
Opgelet: Kabels voorzichtig insteken / uithalen.
5
6
1
2
34
7

11
Aansluitschema:
HDMI SPLITTER
HDMI
kabel
HDMI
kabel
Veiligheidsvoorzorgsmaatregelen:
Om het risico op elektrische schokken te voorkomen mag dit product
ALLEEN worden geopend door een erkende technicus wanneer er
onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als
zich problemen voordoen. Stel het product niet bloot aan water of vocht.
Onderhoud:
Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.
Garantie:
Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.
Algemeen:
Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.
Let op:
Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit
soort producten zijn er speciale inzamelingspunten.
GEVAAR VOOR
ELEKTRISCHE SCHOK
NIET OPENEN
LET OP:

12
ITALIANO
Introduzione:
Lo splitter amplicatore HDMI permette a due dispositivi HDMI di essere commutati facilmente in otto
monitor o proiettori compatibili HDMI HDTV. Collegare semplicemente i propri display HDTV alle uscite
per display dello splitter. Lo splitter può anche essere messo alla ne di un lungo cavo HDMI per
generare il segnale HDMI.
Caratteristiche:
Questo Splitter Amplicatore HDMI ha molte caratteristiche che gli permettono di funzionare in una
maniera superiore. Tra queste caratteristiche ci sono:
• Facile da usare: s’installa in secondi, non necessita di impostazioni
• Commutazione: gli ingressi possono essere commutati tra due Sorgenti HDMI
• Supporta HDMI1.3b
• Supporta la più elevata risoluzione video 1080p
• Supporta un’ampiezza di banda di 225MHz/2,25Gbps per canale (6,75Gbps tutti i canali)
• Supporta colore a 12bit per canale (36bit tutti i canali)
• Supporta HDCP
• Supporta audio non compresso come LPCM
• Supporta audio compresso come DTS Digital, Dolby Digital (inclusi DTS-HD e Dolby True HD)
Speciche:
Ingresso/uscita segnale
Segnale DDC ingresso 5 Volt p-p (TTL)
Massima gamma di collegamento singolo 1920X1080p
Video uscita HDMI 1.3b+ HDCP1.0/1.1
Frequenza di funzionamento
Gamma di frequenza verticale 50/60Hz
Ampiezza di banda amplicatore video 2,25Gbps/225MHz
Risoluzione (HDTV)
Interlacciato (50/60Hz) 480i, 576i, 1080i
Progressivo (50/60Hz) 480p, 576p, 720p, 1080p
Garanzia
Garanzia limitata 2 anni parti e riparazioni
Ambiente
Temperatura d’uso Da 0°C a +70°C
Umidità d’uso Da 10% a 80 % RH (nessuna condensa)
Temperatura di conservazione Da -10°C a +80°C
Umidità di conservazione Da 5% a 90 % RH (nessuna condensa)
Requisiti di alimentazione
Alimentazione esterna 5V DC@ 4A
Consumo di potenza (massimo) 20 W
Conformità alle norme
Unità convertitore FCC, CE, UL
Alimentatore UL, CE, FCC
Accessori
Adattatore alimentazione AC Standard Europa
Manuale utente
Nota: le speciche sono soggette a cambiamento senza preavviso. Peso e dimensioni sono approssimativi.

13
Contenuto della confezione:
Prima di provare ad usare questa unità, si prega di controllare il contenuto della confezione ed
assicurarsi che i seguenti elementi siano presenti nella scatola:
• Unità principale
• Alimentatore DC da 5V
• Manuale dell’Utente (i cavi HDMI sono opzionali)
Descrizione del pannello:
1) Interruttore alimentazione on/
off
2) LED indicazione ingresso
3) LED indicazione uscita
4) Interruttore di selezione
5) Connessione ingresso HDMI
6) Collegamenti di uscita HDMI
7) Connessione DC da 5V
Collegamento e uso:
• Collegare la sorgente
d’ingresso HDMI allo Splitter
Amplicatore HDMI (i cavi
d’ingresso sono opzionali).
• Collegare il lato DC dell’alimentatore da 5V allo Splitter Amplicatore HDMI e poi collegare il lato
AC dell’amplicatore alla presa di parete.
• Accendere l’alimentazione.
• Premere il bottone “Commutatore” per commutare manualmente la sorgente d’ingresso da
Ingresso1 a Ingresso 2, l’Ingresso 1 viene selezionato automaticamente se non viene premuto.
Attenzione: inserire / estrarre i cavi delicatamente.
Schema dei collegamenti:
SPLITTER HDMI
Cavo
HDMI
Cavo
HDMI
Precauzioni di sicurezza:
Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere
aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.
Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non
esporre il prodotto ad acqua o umidità.
5
6
1
2
34
7
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ATTENZIONE

14
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.
Generalità:
Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.
Attenzione:
Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici
ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti esiste
un sistema di raccolta differenziata.
ESPAÑOL
Introducción:
El derivador amplicador HDMI permite que dos aparatos HDMI sean conectados fácilmente a ocho
pantallas o proyectores compatibles HDTV HDMI. Simplemente conecte sus pantallas HDTV a las
salidas para las pantallas del derivador. El derivador HDMI puede también colocarse al nal de un
cable HDMI para regenerar la señal HDMI.
Características:
Este derivador amplicador HDMI tiene muchas características que le permiten un rendimiento
superior. Entre ellas usted encontrará:
• Fácil de usar: se instala en segundos y no necesita conguración
• Conmutación: Las entradas pueden conmutarse entre dos fuentes HDMI
• Soporta HDMI1.3b
• Soporta la mayor resolución de video 1080p.
• Soporta 225MHz/2.25Gbps por ancho de banda del canal (6.75Gbps todos los canales)
• Soporta 12bit por canal (36bit todos los canales) ‘deep color’.
• Soporta HDCP
• Soporta audio sin comprimir como el LPCM
• Soporta audio comprimido como DTS Digital, Dolby Digital (DTS-HD y Dolby True HD incluidos)
Especicaciones:
Entrada/Salida de señal
Señal DDC de entrada 5 Voltios p-p (TTL)
Rango máximo de enlace simple 1920X1080p
Salida de vídeo HDMI 1.3b+ HDCP1.0/1.1
Frecuencia de funcionamiento
Margen de frecuencia vertical 50/60Hz
Ancho de banda de amplicación de Vídeo 2.25Gbps/225MHz

15
Resoluciones (HDTV)
Entrelazada (50/60Hz) 480i, 576i, 1080i
Progresiva (50/60Hz) 480p, 576p, 720p, 1080p
Garantía
Garantía limitada mano de obra2 años de piezas y
Ambiente
Temperatura de funcionamiento 0ºC hasta +70ºC
Humedad de funcionamiento 10% hasta 80 % HR (sin condensación)
Temperatura de almacenamiento -10ºC hasta +80ºC
Humedad de almacenamiento 5% hasta 90 % HR (sin condensación)
Necesidades de alimentación
Alimentación eléctrica externa 5V CC@2A
Consumo de potencia (máx.) 10 W
Aprobaciones reglamentarias
Unidad convertidora FCC, CE, UL
Unidad de alimentación UL, CE, FCC
Accesorios
Adaptador eléctrico CA Estándar europeo
Manual de usuario
Nota: Las especicaciones técnicas están sujetas a cambios sin previo aviso. El peso y el tamaño son
aproximados.
Contenido del paquete:
Antes de intentar usar esta unidad, por favor compruebe el contenido del paquete y asegúrese que
contiene los siguientes elementos en la caja de envío:
• Unidad principal
• Fuente de alimentación eléctrica 5V CC
• Manual del usuario (los cables HDMI son opcionales)
Descripción del panel:
1) Interruptor encendido
2) LED de indicación de entrada
3) LED de indicación de salida
4) Interruptor de selección
5) Conexiones de entrada HDMI
6) Conexiones de salida HDMI
7) Conexión 5V CC
Conexiones y
funcionamiento:
• Conecte la fuente de
entrada HDMI al Derivador
Amplicador HDMI (cables de entrada opcionales).
• Conecte el extremo de 5V CC del adaptador eléctrico al Derivador Amplicador HDMI y luego el
extremo de CA a la toma de corriente.
• Encienda el equipo.
• Pulse el botón interruptor para cambiar manualmente de la entrada 1 a la entrada 2; la entrada 1
es seleccionada automáticamente si no lo pulsa.
Atención: Conecte / desconecte los cables con delicadeza.
5
6
1
2
34
7

16
Diagrama de conexión:
Derivador HDMI
Cable
HDMI
Cable
HDMI
Medidas de seguridad:
Para reducir el peligro de descarga eléctrica, este producto SÓLO
lo debería abrir un técnico autorizado cuando necesite reparación.
Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No
exponga el producto al agua ni a la humedad.
Mantenimiento:
Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.
Garantía:
No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modicaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.
General:
Las ilustraciones y las especicaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.
Atención:
Este producto está señalizado con este símbolo. Esto signica que los productos eléctricos
y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe
un sistema de recogida individual para este tipo de productos.
RIESGO DE ELECTROCUCIÓN
NO ABRIR
ATENCIÓN

17
MAGYAR
Bevezetés:
Az erősítős HDMI splitterrel két HDMI készülék kapcsolható könnyen és egyszerűen nyolc HDTV
HDMI-kompatibilis monitorra vagy vetítőre. A HDTV megjelenítőket egyszerűen a splitter kimeneteire
kell kötni. A HDMI splitter hosszú HDMI kábel végére is köthető, mert regenerálja a HDMI jelet.
Fő jellemzők:
Ez az erősítős HDMI jelelosztó számos előnyös jellemzőjénél fogva kiváló használati értéket képvisel.
Legfontosabb előnyei a következők:
• Könnyen használható: másodpercek alatt telepíthető, beállítást nem igényel
• Kapcsolás: a bemenetek két HDMI jelforrás bármelyikére ráköthetők
• HDMI1.3b kompatibilis
• Támogatja a maximális 1080p videófelbontást is
• Csatornánként 225 MHz/2,25 Gbit/s sávszélességet biztosít (az összes csatornára együtt 6,75 Gbit/s-ot)
• Támogatja a csatornánkénti 12 bites színmélységet (36 bitet az összes csatornán együtt)
• Támogatja a HDCP-t
• Támogatja a tömörítetlen hangot, pl. az LPCM szabvány szerint
• Támogatja a tömörített hangot, pl. a DTS Digital, Dolby Digital szabvány szerint (a DTS-HD és
Dolby True HD rendszert is)
Műszaki adatok:
Bemenőjel/kimenőjel
DDC bemenőjel 5 Vcs-cs (TTL)
Egy szakasz maximális terhelése 1920x1080P
Kimenő videojel HDMI 1.3b+ HDCP1.0/1.1
Üzemi frekvencia
Függőleges frekvencia 50/60 Hz
A videoerősítő sávszélessége 225 MHz/2,25 Gbit/s
Felbontás (HDTV)
Váltottsoros (50/60 Hz) 480i, 576i, 1080i
Progresszív (50/60 Hz) 480p, 576p, 720p, 1080p
Jótállás
Korlátozott jótállás 2 év az alkatrészekre és munkaköltségre
Környezetállóság
Üzemi hőmérséklet 0°C – +70°C
Üzemi légnedvesség 10% – 80 % (kicsapódásmentes)
Tárolási hőmérséklet -10°C – +80°C
Tárolási légnedvesség 5% – 90 % (kicsapódásmentes)
Táplálás
Külső tápfeszültség 5 V=, 4 A
Fogyasztás (max.) 20 W
Hatósági jóváhagyások
Konverter egység FCC, CE, UL
Táp UL, CE, FCC
Tartozékok
Hálózati tápegység Európai szabványos
Felhasználói kézikönyv
Megjegyzés: A műszaki adatokat előzetes értesítés nélkül módosíthatjuk. A súly és a méret értékek közelítőek.

18
A csomag tartalma:
Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és
sértetlenségét:
• Fő egység
• 5V V-os tápegység
• Felhasználói kézikönyv (a HDMI kábelek külön vásárolandók)
A panel ismertetése:
1) Ki/be kapcsoló
2) Bemenőoldali LED
3) Kimenőoldali LED
4) Választókapcsoló
5) HDMI bemeneti csatlakozó
6) HDMI kimeneti csatlakozók
7) 5 V-os tápcsatlakozó
Bekötés és használat:
• Kösse a HDMI bemenőjel
forrást az erősítős HDMI
splitterre (a kábelek külön
vásárolandók).
• Dugaszolja a tápegység 5 V-os csatlakozóját az erősítős HDMI splitterre, majd csatlakoztassa a
tápegységet a konnektorhoz.
• Kapcsolja be a splittert.
• A „Switch” gombbal váltogathatja a bemeneteket. Ha nem nyúl a „Switch” gombhoz, a splitter
automatikusan az Input1 (első) bemenetet választja.
Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket.
Bekötési vázlat:
HDMI SPLITTER
HDMI
kábel
HDMI
kábel
Biztonsági óvintézkedések:
Az áramütés veszélyének csökkentése érdekében ezt a terméket
KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza
ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a
terméket víz vagy nedvesség.
5
6
1
2
34
7
ÁRAMÜTÉS VESZÉLYE!
NE NYISSA FEL!
VIGYÁZAT!

19
Karbantartás:
Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.
Jótállás:
Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.
Általános tudnivalók:
A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.
Figyelem:
Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket
külön begyűjtő létesítmények végzik.
SUOMI
Esittely:
HDMI vahvistin/jakaja mahdollistaa kahden HDMI laitteen kytkemisen helposti kahdeksaan HDTV
HDMI:n kanssa yhdenmukaiseen näyttöön tai projektoriin. Sinun tarvitsee vain liittää HDTV näytöt
jakajan näytön ulostuloihin. HDMI jakaja voidaan myös asettaa pitkän HDMI-johdon loppuun
tuottamaan HDMI-signaalia.
Ominaisuudet:
HDMI vahvistin/jakaja toimii edistyksellisellä tavalla sen erityisominaisuuksien ansiosta. Laitteen
ominaisuuksia ovat esimerkiksi:
• Helppo käyttää: Asennus muutamassa sekunnissa ilman asetuksia
• Kytkeminen: Sisääntulot voidaan vaihtaa kahden HDMI-lähteen välillä
• Tukee HDMI1.3b:tä
• Tukee suurinta videoresoluutiota 1080p.
• Tukee 225MHz/2.25Gbps kanavaa kohti (6.75Gbps kaikki kanavat) kaistanleveys
• Tukee 12 bit kanavaa kohti (36 bit kaikki kanavat) syvä väri
• Tukee HDCP:tä
• Tukee tiivistämättömiä audioita, kuten esimerkiksi LPCM
• Tukee tiivistettyjä audioita, kuten esimerkiksi DTS Digital, Dolby Digital (mukaan lukien DTS-HD ja
Dolby True HD)
Tekniset tiedot:
Signaalin sisääntulo/ulostulo
DDC sisääntulosignaali 5 Volttia p-p (TTL)
Suurin yhden linkin taajuus 1920X1080p
Videoulostulo HDMI 1.3b+ HDCP1.0/1.1
Käyttötaajuus
Vertikaalinen taajuusalue 50/60Hz

20
Videovahvistimen kaistanleveys 2.25Gbps/225MHz
Resoluutio (HDTV)
Nivottu (50/60Hz) 480i, 576i, 1080i
Progressiivinen (50/60Hz) 480p, 576p, 720p, 1080p
Takuu:
Rajoitettu takuu 2 vuotta osat ja työ
Ympäristö
Käyttölämpötila 0ºC - +70ºC
Ilmankosteus 10% - 80 % RH (ei tiivistymistä)
Varastointilämpötila -10ºC - +80ºC
Varastointikosteus 5% - 90 % RH (ei tiivistymistä)
Virtavaatimukset
Ulkoinen virtalähde 5V DC@ 4A
Virrankulutus (enint.) 20 W
Lailliset hyväksynnät
Muunninyksikkö FCC, CE, UL
Virtalähde UL, CE, FCC
Lisälaitteet
AC virta-adapteri Eurooppalainen standardi
Käyttöohjeet
Huomautus: Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Paino ja mitat ovat likimääräisiä.
Pakkauksen sisältö:
Tarkista ennen laitteen käyttöönottoa, että pakkaus sisältää kaikki seuraavat osat:
• Pääyksikkö
• 5V DC-virtalähde
• Käyttöohjeet (HDMI-johdot ovat vaihtoehtoisia)
Paneelin esittely:
1) Virta päällä/pois painike
2) Sisääntuloilmaisin LED
3) Ulostuloilmaisin LED
4) Valintakytkin
5) HDMI sisääntuloliitäntä
6) HDMI ulostuloliitännät
7) 5V DC liitäntä
Kytkennät ja käyttö:
• Liitä HDMI sisääntulolähde
HDMI vahvistin/jakajaan
(sisääntulojohdot ovat
vaihtoehtoisia).
• Liitä 5V virtalähteen DC-puoli HDMI vahvistin/jakajaan ja liitä sitten virtalähteen AC-puoli
pistorasiaan.
• Käännä virta päälle.
• Paina “Kytkin” painiketta vaihtaaksesi sisääntulolähteen sisääntulosta1 sisääntuloon 2
manuaalisesti. Sisääntulo1 valitaan automaattisesti, jos painallusta ei suoriteta.
Huomautus: Kytke / irrota johdot varovasti.
5
6
1
2
34
7
