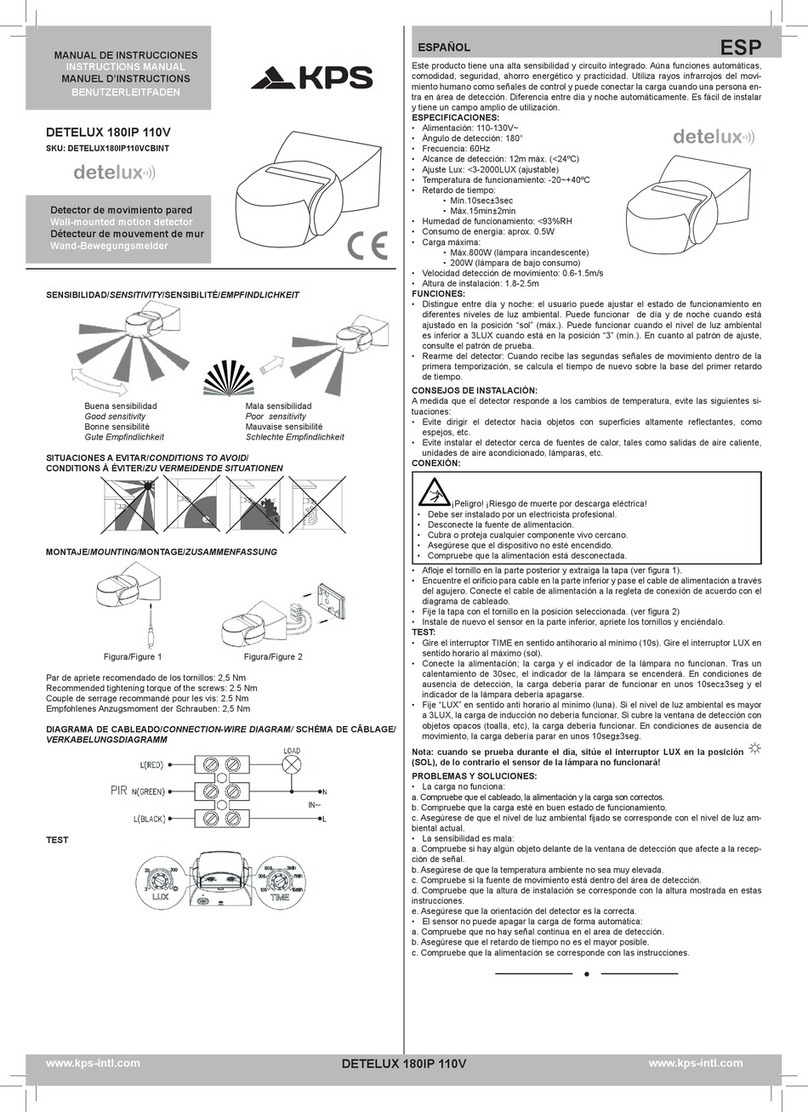

Kps Detelux kps180ip230vcbint User manual

SENSIBILIDAD/SENSITIVITY/SENSIBILITÉ/SENSIBILIDADE/ SENSIBILITÀ

Buena sensibilidad Mala sensibilidad

Good sensitivity Poor sensitivity

Bonne sensibilité Mauvaise sensibilité

Boa sensibilidade Má sensibilidade

Buona sensibilità Cattiva sensibilità

SITUACIONES A EVITAR/CONDITIONS TO AVOID/

CONDITIONS À ÉVITER/CONDIÇÕES A EVITAR/CONDIZIONI DA EVITARE

MONTAJE/MOUNTING/MONTAGE/MONTAGEM/MONTAGGIO

Figura/Figure 1 Figura/Figure 2

Par de apriete recomendado de los tornillos: 2,5 Nm

DIAGRAMA DE CABLEADO/CONNECTION-WIRE DIAGRAM/ SCHÉMA DE CÂBLAGE/

DIAGRAMA DE CABLAGEM/DIAGRAMMA DI CABLAGGIO

TEST

Este producto tiene una alta sensibilidad y circuito integrado. Aúna funciones automáticas,

comodidad, seguridad, ahorro energético y practicidad. Utiliza rayos infrarrojos del movi-

miento humano como señales de control y puede conectar la carga cuando una persona en-

tra en área de detección. Diferencia entre día y noche automáticamente. Es fácil de instalar

y tiene un campo amplio de utilización.

ESPECIFICACIONES:

• Alimentación: 220-240V~

• Ángulo de detección: 180°

• Frecuencia: 50Hz

• Alcance de detección: 12m máx. (<24ºC)

• Ajuste Lux: <3-2000LUX (ajustable)

• Temperatura de funcionamiento: -20~+40ºC

• Retardo de tiempo:

•Mín.10sec±3sec

•Máx.15min±2min

• Humedad de funcionamiento: <93%RH

• Consumo de energía: aprox. 0.5W

• Carga máxima:

•Máx.1.200W (lámpara incandescente)

•300W (lámpara de bajo consumo)

• Velocidad detección de movimiento: 0.6-1.5m/s

• Altura de instalación: 1.8-2.5m

FUNCIONES:

• Distingue entre día y noche: el usuario puede ajustar el estado de funcionamiento en

diferentes niveles de luz ambiental. Puede funcionar de día y de noche cuando está

ajustado en la posición “sol” (máx.). Puede funcionar cuando el nivel de luz ambiental

es inferior a 3LUX cuando está en la posición “3” (mín.). En cuanto al patrón de ajuste,

consulte el patrón de prueba.

• Rearme del detector: Cuando recibe las segundas señales de movimiento dentro de la

primera temporización, se calcula el tiempo de nuevo sobre la base del primer retardo

de tiempo.

CONSEJOS DE INSTALACIÓN:

A medida que el detector responde a los cambios de temperatura, evite las siguientes si-

tuaciones:

• Evite dirigir el detector hacia objetos con supercies altamente reectantes, como

espejos, etc.

• Evite instalar el detector cerca de fuentes de calor, tales como salidas de aire caliente,

unidades de aire acondicionado, lámparas, etc.

CONEXIÓN:

¡Peligro! ¡Riesgo de muerte por descarga eléctrica!

• Debe ser instalado por un electricista profesional.

• Desconecte la fuente de alimentación.

• Cubra o proteja cualquier componente vivo cercano.

• Asegúrese que el dispositivo no esté encendido.

• Compruebe que la alimentación está desconectada.

• Aojeeltornilloenlaparteposterioryextraigalatapa(vergura1).

• Encuentreeloricioparacableenlaparteinferiorypaseelcabledealimentaciónatravés

del agujero. Conecte el cable de alimentación a la regleta de conexión de acuerdo con el

diagrama de cableado.

• Fijelatapaconeltornilloenlaposiciónseleccionada.(vergura2)

• Instale de nuevo el sensor en la parte inferior, apriete los tornillos y enciéndalo.

TEST:

• Gire el interruptor TIME en sentido antihorario al mínimo (10s). Gire el interruptor LUX en

sentido horario al máximo (sol).

• Conecte la alimentación; la carga y el indicador de la lámpara no funcionan. Tras un

calentamiento de 30sec, el indicador de la lámpara se encenderá. En condiciones de

ausencia de detección, la carga debería parar de funcionar en unos 10sec±3seg y el

indicador de la lámpara debería apagarse.

• Fije “LUX” en sentido anti horario al mínimo (luna). Si el nivel de luz ambiental es mayor

a 3LUX, la carga de inducción no debería funcionar. Si cubre la ventana de detección con

objetos opacos (toalla, etc), la carga debería funcionar. En condiciones de ausencia de

movimiento, la carga debería parar en unos 10seg±3seg.

Nota: cuando se prueba durante el día, sitúe el interruptor LUX en la posición

(SOL), de lo contrario el sensor de la lámpara no funcionará!

PROBLEMAS Y SOLUCIONES:

• La carga no funciona:

a. Compruebe que el cableado, la alimentación y la carga son correctos.

b. Compruebe que la carga esté en buen estado de funcionamiento.

c.Asegúresedequeelniveldeluzambientaljadosecorrespondeconelniveldeluzam-

biental actual.

• La sensibilidad es mala:

a. Compruebe si hay algún objeto delante de la ventana de detección que afecte a la recep-

ción de señal.

b. Asegúrese de que la temperatura ambiente no sea muy elevada.

c. Compruebe si la fuente de movimiento está dentro del área de detección.

d. Compruebe que la altura de instalación se corresponde con la altura mostrada en estas

instrucciones.

e. Asegúrese que la orientación del detector es la correcta.

• El sensor no puede apagar la carga de forma automática:

a. Compruebe que no hay señal continua en el area de detección.

b. Asegúrese que el retardo de tiempo no es el mayor posible.

c. Compruebe que la alimentación se corresponde con las instrucciones.

ESPAÑOL

Detector de movimiento pared

Wall-mounted motion detector

Détecteur de mouvement de mur

Detector de movimento parede

Rivelatore di movimento parete

MANUAL DE INSTRUCCIONES

INSTRUCTIONS MANUAL

MANUEL D’INSTRUCTIONS

MANUAL DE INSTRUÇÕES

MANUALE DI ISTRUZIONI

DETELUX 180IP 220V

Cod: 350100102

ESP

DETELUX 180IP 220V

GARANTÍA:

Este producto tiene una garantía de 2 años ante defectos de fabricación.

www.kps-energy.com www.kps-energy.com

Exportador:

KPS Soluciones en Energía, S.L.

Pol. Industrial de Asipo, Calle B,

Parcela 41, nave 3,

C.P.: E-33428 Llanera, Asturias,

España (Spain)

Tel.: +34 985 081 870

Fax: +34 985 081 875

[email protected]

www.kps-soluciones.es

Importador en México:

KPS SOLUCIONES EN ENERGIA,

S.A. DE C.V.

Poniente 122, Nº472

Colonia Industrial Vallejo,

C.P. 0230, Del. Azcapotzalco,

México DF

RFC: KSE140701556

Ce produit a une haute sensibilité et un circuit intégré. Il allie des fonctions automatiques,

confort, sécurité, économies d’énergie et facilité d’emploi. Il utilise les rayons infrarouges du

mouvement humain comme signaux de contrôle et peut connecter la charge lorsqu’une per-

sonne pénètre dans la zone détection. Différence entre le jour et la nuit automatique. Il est

plus facile à installer et possède une large portée d’utilisation.

SPÉCIFICATIONS:

• Alimentation: 220-240V~

• Angle de détection: 180°

• Fréquence: 50Hz

• Plage de détection: 12m máx. (<24ºC)

• Ajustement Lux: <3-2000LUX (réglable)

• Température de fonctionnement: -20~+40ºC

• Retard de temps:

•Mín.10sec±3sec

•Máx.15min±2min

• Humidité de fonctionnement: <93%RH

• Consommation d’énergie: environ 0.5W

• Charge maximale:

•Máx.1.200W (lampe à incandescence)

•300W (lampe à faible consommation)

• Vitesse de détection de mouvement: 0.6-1.5m/s

• Altitude du site d’installation: 1.8-2.5m

FONCTIONS:

• Il fait la différence entre le jour et la nuit : l’utilisateur peut régler l’état de fonctionnement

aux différents niveaux de lumière ambiante. Cet appareil peut fonctionner pendant le jour

et la nuit lorsqu’il est réglé sur la position “soleil” (max.). Il peut fonctionner lorsque le

niveau de lumière ambiante est inférieur à 3LUX, quand il est sur la position “3” (min.). En

ce qui concerne le schéma de l’ajustement, vous devez consulter le motif de test.

• Réarmement du détecteur : Lorsqu’il reçoit les deuxièmes signaux de mouvement à

l’intérieur de la première minuterie, on calcule la durée à nouveau sur le fondement du

premier retard du temps.

CONSEILS DE POSE:

À mesure que le détecteur répond aux changements de température, évitez les situations suivantes:

• Évitezorienterledétecteurverslesarticlesavecsurfaceshautementrééchissantes,tel

que miroirs, etc.

• Évitez installer le détecteur près de sources de chaleur, tel que sorties d’air chaud, unités

de climatisation, lampes, etc.

CONNEXION:

¡Attention!. Risque d’électrocution!

• Ildoitêtreinstalléparunélectricienprofessionnelqualié.

• Débranchez la source d’alimentation.

• Recouvrez ou protégez tout composant vivant et proche.

• Assurez-vous que l’appareil n’est pas allumé.

• Vériezquel’alimentationestdébranchée.

• Dévissezlavisdanslapartiepostérieureetenlevezlecouvercle(voirgure1).

• Trouvezl’oricepourlecâbledanslapartieinférieureetpassezlecâbled’alimentationàtravers

decetrou.Connectezl’alimentationaubornierpourlaconnexionselonleschémadecâblage.

• Fixezlecouvercleaveclavissurlapositionsélectionnée(voirgure2)

• Installez au nouveau le capteur sur la partie inférieure, serrez les vis et allumez l’appareil.

TEST:

• Tournez l’interrupteur TIME dans le sens inverse des aiguilles d’une montre au minimum

(10s).Tournez l’interrupteur LUX dans le sens horaire au maximum (sol).

• Connectez l’alimentation; la charge et l’indicateur de la lampe ne fonctionnent pas. Après

un échauffement de 30 secondes, l’indicateur de la lampe s’allumera. En l’absence de

mouvement, la charge devrait cesser de fonctionner en 10 ± 3 secondes environ et

l’indicateur de la lampe devrait s’arrêter.

• Fixez le “LUX” dans le sens inverse des aiguilles d’une montre au minimum (lune). Si le

niveau de lumière ambiante est supérieur à 3LUX, la charge à induction ne devrait pas fonctionner.

En l’absence de mouvement, la charge devrait cesser de fonctionner en 10 ± 3 secondes environ.

Note: lorsque le test est fait pendant la journée, vous devez placer l’interrupteur LUX

sur la position (SOLEIL), dans le cas contraire, le capteur de la lampe ne fonc-

tionnera pas !

PROBLÈMES ET SOLUTIONS:

• La charge ne fonctionne pas:

a.Vériezquelecâblage,l’alimentationetlachargesontcorrectes.

b.Vériezquelachargeestenbonnesconditionsdefonctionnement.

c.Assurez-vousqueleniveaudelumièreambiantexécorrespondauniveauactueldelu-

mière ambiante .

• La sensibilité est mauvaise:

a.Vériezs’ilyaquelqueobjetdevantlafenêtrededétectionquipeutinuersurlarécep-

tion du signal.

b. Assurez-vous que la température ambiante n’est pas très élevée.

c.Vériezquelasourcedemouvementestàl’intérieurdelazonededétection.

d.Vériezquelahauteurdel’installationcorrespondàlahauteurprésentéedanssesinstructions.

e. Assurez-vous que l’orientation du détecteur est la bonne.

• Le capteur ne peut pas allumer la charge de manière automatique:

a.Vériezqu’iln’yapasdesignalcontinudanslazonededétection.

b. Assurez-vous que le retard de temps n’est pas la plus grande possible.

c.Vériezquel’alimentationcorrespondaveclesinstructions.

The product adopts good sensitivity detector and integrated circuit. It gathers automatism,

convenience,safety,saving-energyandpracticalityfunctions.Thewidedetectioneldcon-

sistsofupanddown,leftandrightserviceeld.Itworksbyreceivinghumanmotioninfrared

rays.Whenoneentersthedetectioneld,itcanstarttheloadatonceandidentifyautomati-

cally day and night. Its installation is very convenient and its using is very wide.

SPECIFICATION:

• Power Source: 220-240V~

• Detection Range: 180°

• Power Frequency: 50Hz

• Detection Distance: max. 12m (<24ºC)

• Ambient Light: <3-2000LUX (adjustable)

• Working Temperature: -20~+40ºC

• Time Delay:

•Min.10sec±3sec

•Max.15min±2min

• Working Humidity: <93%RH

• Power Consumption: approx. 0.5W

• Rated Load:

•Max.1.200W ((incandescent lamp)

•300W (energy-saving lamp)

• Detection Moving Speed: 0.6-1.5m/s

• Installation Height: 1.8-2.5m

FUNCTION:

• Can identify day and night: The consumer can adjust working state in different ambient

light. It can work in the daytime and at night when LUX knob is adjusted on the “sun”

position (max). It can work in the ambient light less than 3LUX when it is adjusted on the

“3” position (min). As for the adjustment pattern, please refer to the testing pattern.

• Time-Delay is added continually: When it receives the second induction signals within the

rstinductionperiod,itwillcomputetimeoncemoreonthebasicofthersttime-delay

rest.

INSTALLATION ADVICE:

As the detector responds to changes in temperature, avoid the following situations:

• Avoidpointingthedetectortowardsobjectswithhighlyreectivesurfaces,suchasmirrors

etc.

• Avoid mounting the detector near heat sources, such as heating vents, air conditioning

units, light etc.

• Avoid pointing the detector towards objects that may move in the wind, such as curtains,

tall plants etc.

CONNECTION:

¡Warning! ¡Danger of death through electric shock!

• Must be installed by professional electrician.

• Disconnect power source.

• Cover or shied any adjacent live components.

• Ensure device cannot be switched on.

• Check power supply is disconnected.

• Loosenthescrewinthebackandunloadthebottom(refertogure1).

• Find the wire hole in the bottom and pass the power wire through hole. Connect the power

wire into connection-wire column according to the connection-wire diagram.

• Fixthebottomwithinatedscrewontheselectedposition.(refertogure2)

• Install back the sensor on the bottom, tighten the screw and then test it.

TEST:

• Turn the TIME knob anti-clockwise on the minimum (10s).Turn the LUX knob clockwise

on the maximum (sun).

• Switch on the power; the load and the indicator lamp don’t work. After Warm-up 30sec,

the indicator lamp turns on .Under the condition of no sense signal, the load should stop

working within 10sec±3sec and the indicator lamp would turn off.

• Turn LUX knob anti-clockwise on the minimum (moon). If the ambient light is more than

3LUX, the inductor load should not work after the load stop working. If you cover the

detection window with the opaque objects (towel etc), the load would work .Under no

induction signal condition, the load should stop working within 10sec±3sec.

Note: when testing in daylight, please turn LUX knob to (SUN) position, otherwise

the sensor lamp could not work!

SOME PROBLEM AND SOLVED WAY:

• The load do not work:

a. Please check if the connection-wiring of power and load is correct.

b. Please check if the load is good.

c. Please check if the working light sets correspond to ambient light.

• The sensitivity is poor:

a. Please check if there has any hindrance in front of the detection window to affect to re-

ceive the signal.

b. Please check if the ambient temperature is too high.

c.Pleasecheckiftheinductionsignalsourceisinthedetectionelds.

d. Please check if the installation height corresponds to the height showed in the instruction.

e. Please check if the moving orientation is correct.

• The sensor can not shut off the load automatically:

a.Pleasecheckifthereiscontinualsignalinthedetectioneld.

b. Please check if the time delay is the longest.

c. Please check if the power corresponds to the instruction.

Este produto tem uma elevada sensibilidade e circuito integrado. Alia as funções automáti-

cas, conforto, segurança, poupança de energia e praticidade. Utiliza os raios infravermelhos

do movimento humano como sinais de controle e pode ligar a carga quando uma pessoa

entra na zona de detecção. Faz a diferença entre o dia e a noite automaticamente. É fácil de

instalar e tem um campo extenso de utilização.

ESPECIFICACIONES:

• Alimentação: 220-240V~

• Ângulo de detecção: 180°

• Frequência: 50Hz

• Alcance de detecção: 12m máx. (<24ºC)

• Ajuste Lux: <3-2000LUX (ajustável)

• Temperatura de funcionamento: -20~+40ºC

• Retardamento de tempo:

•Mín.10sec±3sec

•Máx.15min±2min

• Umidade de funcionamento: <93%RH

• Consumo de energia: aprox. 0.5W

• Carga máxima:

• Máx.1.200W(lâmpadaincandescente)

• 300W(lâmpadadebaixoconsumo)

• Velocidade detecção de movimento: 0.6-1.5m/s

• Altura de instalação: 1.8-2.5m

FUNÇÕES:

• Faz a diferença entre o dia e a noite: o usuário pode ajustar o estado de funcionamento

nos diferentes níveis de luz ambiental. Pode funcionar de dia e de noite quando estiver

ajustado na posição “sol” (máx.). Pode funcionar quando o nível de luz ambiental é inferior

aos 3LUX quando estiver na posição “3” (mín.). Quanto ao padrão de ajustamento,

consulte o padrão de teste.

• Rearmamento do detector: Quando recebe os segundos sinais de movimento dentro da

primeira temporização, é calculado de novo o tempo com base no primeiro retardamento

de tempo.

CONSELHOS DE INSTALAÇÃO:

À medida que o detector responde às mudanças de temperatura, evite as seguintes situa-

ções:

• Evite direccionar o detector para objetos com superfícies altamente reectoras, como

espelhos, etc.

• Evite a instalação do detector perto de fontes de calor, tais como saídas de ar quente,

equipamentosdearcondicionado,lâmpadas,etc.

CONEXÃO:

¡Perigo!. ¡Risco de morte por choque elétrico!

• Deveserinstaladoporuneletricistaprossional.

• Desligue a fonte de alimentação.

• Cubra o proteja qualquer cualquier componente vivo próximo.

• Fique seguro de que o dispositivo não está aceso.

• Veriquequeaalimentaçãoestádesligada.

• Afrouxeoparafusonaparteposterioreremovaatampa(vergura1).

• Encontre o orifício para o cabo na parte inferior e passe o cabo de alimentação através

doburaco.Ligueocabodealimentaçãocomaréguadeconexãoemconcordânciacom

o diagrama de cablagem.

• Fixeatampacomoparafusonaposiçãoselecionada.(vergura2)

• Instale de novo o sensor na parte inferior, aperte os parafusos e ligue-o.

TESTE:

• Rode o interruptor TIME no sentido contrário ao dos ponteiros do relógio ao minimo(10s).

Rode o interruptor LUX no sentido horário ao máximo (sol).

• Ligueaalimentação;acargaeoindicadordalâmpadanãoestãoafuncionar.Depoisde

umaquecimentode30seg,oindicadordalâmpadaacenderá.Emcondiçõesdeausência

de detecção, a carga deveria parar de funcionar em cerca de 10sec±3seg e o indicador

dalâmpadadeveriadesligar-se.

• Fixe “LUX” no sentido contrário ao dos ponteiros do relógio ao minimo (lua). Se o nível de

luz ambiental for maior dos 3LUX, a carga de indução não deveria funcionar. Se a janela

de detecção é coberta com objetos opacos (toalha, etc), a carga deveria funcionar. Em

condições de ausência de movimento, a carga deveria parar em cerca de 10seg±3seg.

Nota: quando é testado durante o dia, coloque o interruptor LUX na posição

(SOL), em caso contrário o sensor da lâmpada não vai funcionar!

PROBLEMAS E SOLUÇÕES:

• A carga não funciona:

a.Veriquequeacablagem,aalimentaçãoeacargasãocorretos.

b.Veriquequeacargaestejaembomestadodefuncionamento.

c.Fiquesegurodequeoníveldeluzambientalxadocorrespondeaoníveldeluzambien-

tal atual.

• A sensibilidade é mà:

a.Veriqueseháalgumobjetodiantedajaneladedetecçãoqueestejaaalterararecep-

ção do sinal.

b. Fique seguro de que a temperatura ambiente não seja muito elevada.

c.Veriquequeafontedemovimentocadentrodazonadedetecção.

d.Veriquequeaalturadeinstalaçãocorrespondeàalturaapresentadanaspresentesins-

truções.

e. Fique seguro que a orientação do detector é a adequada.

• O sensor não pode desligar a carga de maneira automática:

a.Veriquequenãohásinalcontínuonazonadedetecção.

b. Fique seguro que o retardamento de tempo não é o maior possível.

c.Veriquequeaalimentaçãocorrespondeàsinstruções.

ENGLISH FRANÇAIS

ENG FRA

DETELUX 180IP 220V www.kps-energy.com

www.kps-energy.com www.kps-energy.com
