INSTRUKCJA ORYGINALNA

PROSZĘ O DOKŁADNE ZAPOZNANIE SIĘ Z PONIŻSZĄ INSTRUKCJĄ OBSŁUGI

PRZED URUCHOMIENIEM URZĄDZENIA.

GENERATOR PRĄDOTWÓRCZY KRAFTWELE

MODEL: KW18000B

TYP: NL11000

Niniejsza instrukcja obsługi jest własnością Kraftwele Polska i wszelkie kopiowanie nawet częściowe jest zabronione.

POLSKI | ENGLISH | DEUTSCH | УКРАЇНСЬКА

Dziękujemy za zaufanie i zakup wysokiej jakości agregatu prądotwórczego marki KrafTWele. Jesteśmy przekonani, iż przy

współpracy z czołowymi producentami podzespołów na świecie oraz zastosowaniu innowacyjnych rozwiązań technologicznych

stworzyliśmy produkt, który wyznacza miary postępu w zakresie bezpieczeństwa i niezawodności. Mamy nadzieję, że znajdzie

on Państwa uznanie w codziennym użytkowaniu. Bezpieczne korzystanie uwarunkowane jest zapoznaniem się z niniejszą

instrukcją.

Wszelkie dane zawarte w niniejszej instrukcji bazują na najświeższych danych dostępnych w momencie oddania jej do druku.

KrafTWele Polska zastrzega sobie prawo do wprowadzania dowolnych zmian w wyrobie bez wcześniejszego powiadamiania i

bez zaciągania jakichkolwiek zobowiązań.

Instrukcja obsługi jest nieodłączną częścią generatora i w przypadku odsprzedaży musi być do niego dołączona.

Importerem urządzenia odjętego niniejszą gwarancją jest KRAFTWELE POLSKA z siedzibą: 57-200 Ząbkowice Śląskie ul.

Jasna 42.

UWAGA BARDZO DOKŁADNIE PRZECZYTAJ INSTRUKCJĘ

Zwróć szczególną uwagę na informacje poprzedzone słowami:

UWAGA – informuje o możliwości odniesienia obrażeń lub poważnego uszkodzenia sprzętu jeżeli instrukcje nie są

przestrzegane.

OSTRZEŻENIE – informuje o możliwości odniesienia poważnych obrażeń lub nawet śmierci, jeżeli instrukcje nie są

przestrzegane.

Agregat prądotwórczy jest to urządzenie wytwarzające energię elektryczną w procesie przemiany energii mechanicznej

wytworzonej przez silnik spalinowy, na energię elektryczną wytworzoną przez prądnicę połączoną z silnikiem. Wykorzystywany

może być jako źródło zasilania w awaryjnych sytuacjach zaniku energii w sieci oraz jako podstawowe źródło prądu na placu

budowy, działce, w domu czy warsztacie. Przy współpracy z automatycznym układem rozruchu stanowi doskonałe

zabezpieczenie obiektów przed niekontrolowanymi zanikami napięcia. Podawane dane techniczne agregatów określone są dla

wysokości 0 m.n.p.m., temperatury otoczenia 20C i wilgotności względnej 60%.

W przypadku pracy w gorszych warunkach osiągi agregatu ulegają obniżeniu: wysokość - spadek sprawności o ok. 1% co

100m, temperatura - spadek sprawności o ok. 2% co 5C.

BEZPIECZEŃSTWO PRZEDE WSZYTSKIM

Przed przystąpieniem do pracy z urządzeniem zawsze należy podjąć wszelkie działania mające na celu ograniczenie ryzyka

pożaru, porażenia prądem elektrycznym i uszkodzenia ciała. Bardzo ważną czynnością jest dokładne przeczytanie instrukcji

obsługi oraz zrozumienie przeznaczenia urządzenia, ograniczeń w jego zastosowaniu i zapoznanie się z ewentualnymi

zagrożeniami związanymi z jego użytkowaniem.

ŚRODKI OCHRONY INDYWIDUALNEJ

Obsługiwać agregat prądotwórczy może osoba pełnoletnia, która została zaznajomiona z instrukcją obsługi urządzenia,

przeszkolona w zakresie zasad i przepisów BHP, obowiązujących przy obsłudze agregatów oraz posiadająca aktualne badania

lekarskie (jeżeli jest wymagane).

Zespoły prądotwórcze mają szerokie zastosowanie tam, gdzie nie ma stałych źródeł zasilania w energię elektryczną albo mogą

nastąpić przerwy w jej dostawie.

Operator zobowiązany jest używać przepisową odzież roboczą oraz sprzęt ochrony osobistej (słuchawki ochronne).

W przypadku agregatów pracujących wewnątrz pomieszczeń zwrócić szczególną uwagę na odpowiednie odprowadzenie spalin

na zewnątrz (przewody odprowadzające spaliny muszą być odizolowane od materiałów łatwopalnych).

Agregat prądotwórczy musi pracować na równej powierzchni.

Jeśli agregat ma być użytkowany podczas opadów deszczu lub śniegu należy zadbać aby był on odpowiednio zabezpieczony

przed wilgocią.

W związku z postępem technicznym i stałym dalszym rozwojem naszych produktów może okazać się, że produkt w

niewielkim stopniu odbiega od informacji zawartych w niniejszym podręczniku. Najaktualniejsze informacje i dane

techniczne znajdziesz u autoryzowanego przedstawiciela Kraftwele Polska.

DO ZALECANYCH ŚRODKÓW OCHRONY INDYWIDUALNEJ ZALICZA SIĘ:

Okulary i słuchawki ochronne,

Środki ochrony głowy i twarzy,

Obuwie ochronne,

Ubranie robocze chroniące przedramiona i nogi

NAKLEJKI OSTRZEGAWCZE

GAZY SPALINOWE SĄ TRUCIZNĄ!

Nigdy nie uruchamiaj silnika w pomieszczeniu zamkniętym. Może to spowodować

utratę przytomności a nawet śmierć w krótkim okresie czasu. Uruchamiaj silnik w

dobrze wentylowanym pomieszczeniu.

BENZYNA JEST WYSOCE ŁATWOPALNA I TRUJĄCA!

 Zawsze wyłączaj silnik podczas tankowania.

 Podczas tankowania nie zbliżać się z zapalonym papierosem ani z innym

potencjalnym źródłem ognia lub iskier.

 Tankować tylko w dobrze wentylowanych pomieszczeniach.

 Rozlaną benzynę natychmiast powycierać.

SILNIK I WYDECH MOGĄ BYĆ GORĄCE!

Podczas pracy silnika nagrzewa się silnik i tłumik do bardzo wysokiej temperatury.

Uważaj aby go nie dotykać dopóki jest gorący. Przed umieszczeniem generatora

w zamkniętym pomieszczeniu pozwól silnikowi ostygnąć.

PORAŻENIE PRĄDEM!

 Nie uruchamiaj urządzenia w stanie mokrym lub zawilgoconym bez

odpowiednich zabezpieczeń przeciwporażeniowym.

 Nie obsługuj generatora mokrymi rękami.

 Przed rozpoczęciem pracy sprawdź izolacje przewodów.

 Może być wystawiony na wpływy środowiska, jakie przewidziane są klasą

bezpieczeństwa IP23 wg norm DIN 40050

POZIOM HAŁASU!

Podane parametry poziomu emisji niekoniecznie są bezpieczne. Mimo istniejącej

korelacji pomiędzy poziomem hałasu i otoczenia należy sprawdzić czy dalsze

środki ostrożności nie są wymagane. Czynniki wpływające na rzeczywisty poziom

hałasu (narażenia) obejmują również charakterystykę pomieszczenia pracy.

UWAGA!

Przed uruchomieniem generatora zawsze przeprowadź kontrolę stanu

technicznego, aby zapobiec wypadkowi.

Nie wolno uruchamiać agregatu gdy zdjęte są osłony fabryczne.

Nie wolno uruchamiać agregatu niewyposażonego w filtr powietrza lub tłumik rury

wydechowej.

Nie wolno przykrywać agregatu jakimkolwiek materiałem podczas jego pracy lub

tuż po zatrzymaniu.

Unikaj podłączenia do gniazd 230V instalacji domowej podczas zaniku prądu w

sieci elektrycznej.

Unikaj podłączenia równoległego z innymi generatorami.

POZIOM HAŁASU:

Poziom ciśnienia akustycznego

74 dB(A)

Poziom mocy akustycznej

94 dB(A)

Możliwy błąd w pomiarach

3,56 dB(A)

INFORMACJE PODANE POWYŻEJ POZWOLĄ UŻYTKOWNIKOWI MASZYNY LEPIEJ OCENIĆ

ZAGROŻENIE

I RYZYKO WYNIKAJĄCE Z UŻYTKOWANIA GENERATORA PRĄDU.

Generator spełnia wszystkie obowiązujące normy ISO 8528-10, EN ISO 3744 oraz dyrektywami 2000/14/EC,

2006/42/EC, 2006/95/EC.

UWAGA!!!

AGREGAT PRĄDOTWÓRCZY JEST PRZEZNACZONY DO WYTWARZANIA PRĄDU

TRÓJFAZOWEGO LUB JEDNOFAZOWEGO I NIE MOŻE BYĆ STOSOWANY DO

ŻADNYCH INNYCH CELÓW

CZAS PRACY URZĄDZENIA:

Urządzenie jest wyposażone w napędzający prądnicę silnik spalinowy, który wymaga dotarcia przy niskim

obciążeniu elektrycznym.

Czas pracy przedstawia tabela:

W OKRESIE DOTARCIA

PO OKRESIE DOTARCIA

PIERWSZE 30 mth

1h/50%

W OKRESIE MIĘDZY 30 A 100 mth

4h/50%

POWYŻEJ 100mth

8h/75%

mth- motogodzina / czas pracy urządzenia przez 1 godzinę

%- wartość obciążenia

NALEŻY PAMIĘTAĆ O PIERWSZEJ WYMIANIE OLEJU W OKRESIE 50/60MTH PRACY

URZĄDZENIA ZGODNIE ZE WSKAZÓWKAMI INSTRUKCJI SILNIKA.

PAMIĘTAJ!!!

NIE ŁADUJ AKUMULATORA KTÓRY JEST PODŁĄCZONY DO URZĄDZENIA!!!

PRZYGOTOWYWANIE DO URUCHOMIENIA:

Upewnij się, że generator jest umiejscowiony na płaskim podłożu a jego silnik nie pracuje.

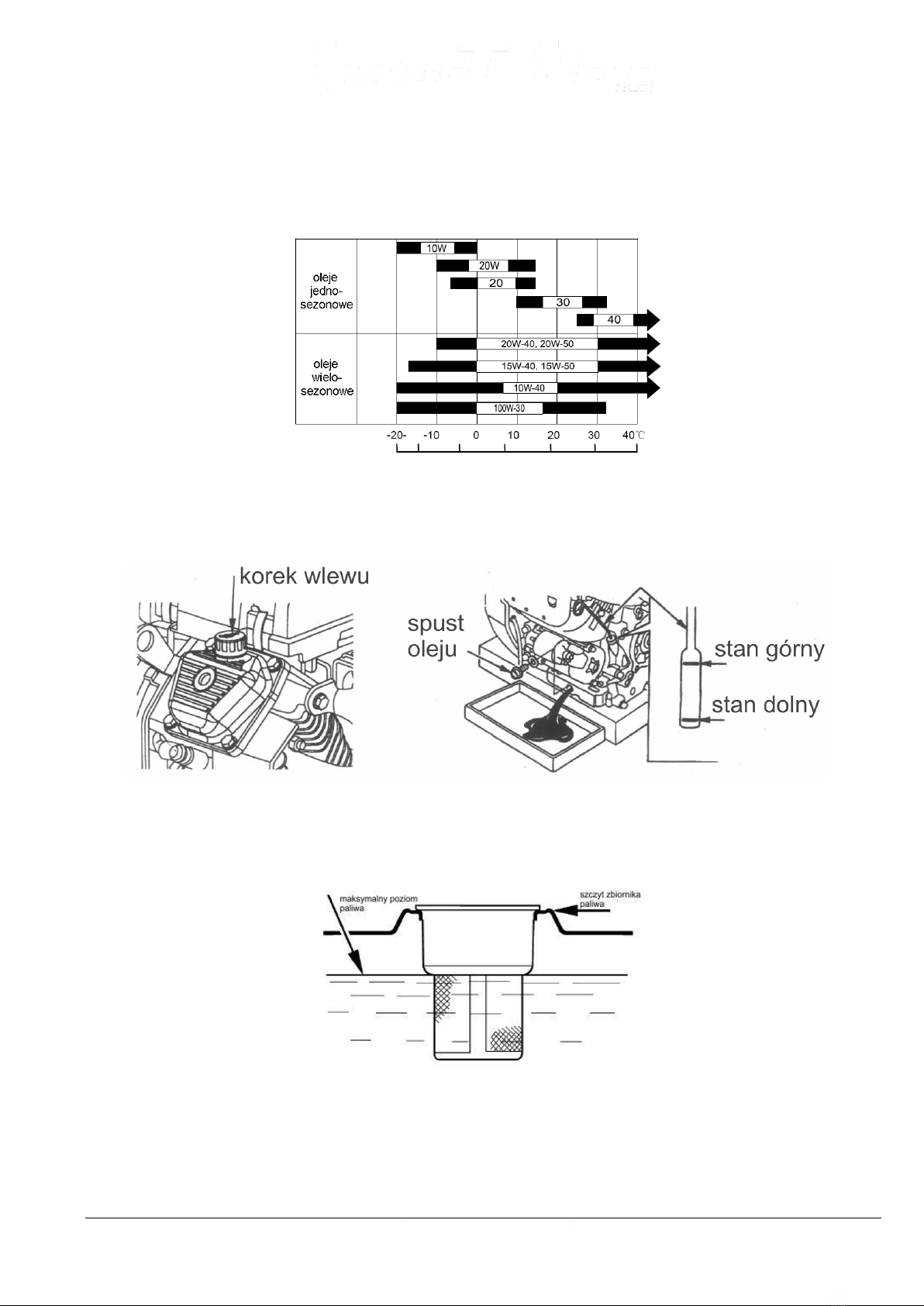

POZIOM OLEJU W SILNIKU:

Użycie nieodpowiedniego oleju bez dodatków detergentowych lub oleju do

silników dwusuwowych może skrócić czas eksploatacji silnika.

Stosować wysokiej jakości olej do silników 4-suwowych, o wysokiej zawartości detergentów. Lepkość oleju dobrać do średnich

temperatur panujących w obszarze gdzie generator będzie eksploatowany.

Uruchomienie silnika bez dostatecznej ilości oleju grozi poważnym

uszkodzeniem silnika.

Odkręć korek wlewu oleju, przetrzyj czystą szmatką i sprawdź poziom oleju wtykając do oporu wskaźnik do wlewu (bez zakręcania

korka). Jeśli poziom będzie zbyt niski aby olej pozostawił ślad na wskaźniku dolej „pod korek” olej zalecanego typu.

POJEMNOŚĆ MISKI OLEJOWEJ 1,4 L

POZIOM PALIWA:

Stosować paliwo samochodowe – najlepiej benzynę bezołowiową Pb95 aby zminimalizować ilość osadów w komorze spalania.

Napełniając zbiornik nie przekraczaj poziomy maksymalnego. Przed uruchomieniem wytrzyj ewentualne rozlane paliwo. Nie

stosować mieszanek paliwowo-olejowych ani zanieczyszczonych benzyn. Chronić zbiornik przed zanieczyszczeniami. Po

zatankowaniu upewnij się że korek wlewu jest dobrze zakręcony.

WYMIANA WKŁADU FILTRA OLEJU:

1. Zlać olej z silnika.

2. Odkręcić zużyty filtr oleju.

3. Oczyścić gniazdo mocowania obudowy filtra.

4. Nową uszczelkę nasmarować nowy czystym olejem.

5. Założyć uszczelkę na nowy filtr oleju.

6. Zakręcić nowy filtr w gnieździe (22Nm).

7. Napełnić silnik nowym olejem.

8. Uruchomić silnik i sprawdzić czy nie występują wycieki oleju.

9. Zatrzymać silnik i sprawdzić poziom oleju.

WYMIANA FILTRA PALIWA:

Dla zapewnienia maksymalnej mocy silnika filtr paliwa musi być wymieniany

regularnie.

1. Ustaw zawór paliwa w położeniu „OFF”

2. Wymontować wkład filtra paliwa.

3. Zamontować nowy filtr i dokręcić sprawdzając szczelność.

WYMIANA I CZYSZCZENIE WKŁADU FILTRA POWIETRZA:

1. Zdjąć zaczepy i osłonę górną wkładu.

2. Wyjąć wkład filtra z obudowy.

3. Założyć nowy wkład i osłonę górną.

4. Zapiąć zaczepy

Wkład filtra nale

y wymienić jeśli stwierdzi się jego uszkodzenie. Przy pracy w zapylonym otoczeniu nale

y zwiększyć

częstotliwość kontroli i wymiany wkładów filtra powietrza. Element papierowy mo

na czyścić sprę

onym powietrzem o

maksymalnym ciśnieniu 207kPa, przedmuchując od środka na zewnątrz .

Element piankowy mo

na myć w ciepłej wodzie z mydłem, następnie dokładnie wypłukać i wysuszyć.

KONTROLA FILTRA PALIWA

1. Zdemontować elementy filtra powietrza.

2. Usunąć dwie śruby 6mm i dwie śruby 5mm.

3. Zdemontować podstawę filtra powietrza.

4. Skontrolować pod kątem obecności wody lub zanieczyszczeń filtr paliwa umiejscowiony pod podstawą filtra powietrza.

OBSŁUGA ŚWIEC ZAPŁONOWYCH:

1. Zdjąć ze świecy końcówkę przewodu wysokiego napięcia.

2. Oczyścić gniazdo świecy z naleciałości i osadów.

3. Odpowiednim kluczem wykręć świecę.

4. Usunąć nagar i sprawdzić kolor elektrod. Objawem dobrego działania

świecy jest kolor jasnobrązowy.

5. Szczelinomierzem zmierzyć przerwę iskrową. Powinna ona wynosić 0,7-0,8

mm. W razie potrzeby skorygować ja ostrożnie doginając zewnętrzną

elektrodę.

6. Ostrożnie dłonią wkręcić do oporu świecę dbając aby nie przegwintować

otworu.

7. Wkręconą do wyczuwalnego ręcznie oporu nową świecę dociągnąć pół

obrotu kluczem aby napiąć jej podkładkę. Montowana ponownie świeca

używana może wymagać dociągnięcia tylko o 1/8 lub 1/4 obrotu.

8. Pewnie osadzić z powrotem końcówkę przewodu wysokiego napięcia

świecy.

Świeca musi być dobrze dociągnięta. Niepoprawnie dociągnięta może nagrzać

się do bardzo wysokiej temperatury i uszkodzić silnik.

OBSŁUGA:

Zakres użytkowania

Urządzenie można stosować z wszystkimi odbiornikami zasilanymi napięciem 230 VAC/400 VAC 3 fazy lub 12 VDC. Przestrzegaj

bezwzględnie ograniczeń zawartych w zasadach bezpieczeństwa. Generator przeznaczony jest do zasilania elektronarzędzi oraz

dostarczania prądu do systemów oświetleniowych. W kwestii zasilania urządzeń gospodarstwa domowego należy sprawdzić

instrukcje konkretnych producentów. Do obsługi urządzenia KW 18000B wymagana jest osoba przeszkolona w zakresie

posługiwania się generatorami prądotwórczymi. Należy zachować szczególne zasady bezpieczeństwa.

Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Każde inne użycie uważane jest za

niezgodne z przeznaczeniem. Za szkody wynikające z takiego użytkowania nie odpowiada producent,

lecz wyłącznie użytkownik.

Przed rozpoczęciem użytkowania

UWAGA! Przed rozpoczęciem użytkowania należy uzupełnić olej silnikowy oraz sprawdzić poziom paliwa.

Przygotuj i podłącz akumulator.

Najpierw podłącz do akumulatora kabel czerwony (+), a następnie czarny (-).

Sprawdź poziom paliwa i uzupełnij w razie potrzeby.

Sprawdź, czy zapewniona jest dostateczna wentylacja wokół urządzenia.

Skontroluj najbliższe otoczenie generatora.

Odłącz ewentualne urządzenia elektryczne podłączone do generatora.

Bezpieczeństwo elektryczne

Przewody elektryczne i podłączone urządzenia powinny być w nienagannym stanie.

Dozwolone jest podłączanie tylko takich urządzeń, których napięcie znamionowe odpowiada

napięciu wyjściowemu generatora.

Zabrania się podłączania generatora do sieci elektrycznej (kontaktu).

Staraj się, by przewody odbiorników energii były jak najkrótsze.

Ochrona środowiska

Pozostaw zanieczyszczone materiały konserwacyjne w przeznaczonym do tego miejscu.

Opakowania, metal i plastik podlegają recyklingowi

Uziemienie

Urządzenie należy uziemić, aby możliwe było odprowadzanie ładunków elektrostatycznych. Wykonaj uziemienie urządzenia poprzez

podłączenie kabla do złącza uziemienia z jednej strony generatora a z drugiej strony do zewnętrznego uziemienia (np. bagnetu

uziemiającego).

OBSŁUGA GENERATORA PRĄDU KW18000B:

1. Dźwignia ssania.

2. Panel przedni (sterowania i kontroli).

3. Akumulator.

4. Zbiornik paliwa.

5. Uchwyt transportowy.

PANEL PRZEDNI:

1. Stacyjka rozruchowa.

2. Licznik motogodzin.

3. Voltomierz.

4. Bezpiecznik główny.

5. Gniazdo 400V

6. Gniazda 230V

Powyżej przedstawiono budowę i rozmieszczenie podzespołów przykładowych zespołów prądotwórczych. W zależności od

mocy i wersji zakupionego generatora mogą wystąpić różnice w rozmieszczeniu elementów i wyposażeniu, wynikające z

wprowadzonych zmian konstrukcyjnych przy agregatach różnych mocy.

PRZYGOTOWANIE PRZED URUCHOMIENIEM:

Przed użyciem agregatu prądotwórczego należy:

1. Sprawdzić czy agregat stoi na równej powierzchni.

2. Sprawdzić poziom oleju silnikowego:

odkręcić korek wlewu oleju i wyczyścić wskaźnik prętowy szmatką,

włożyć korek wlewu oleju z powrotem sprawdzić poziom oleju,

w razie potrzeby uzupełnić olej do poziomu górnego wskaźnika ,

dokręcić korek wlewu oleju.

3. Sprawdzić poziom paliwa.

4. Sprawdzić jakość filtra powietrza.

5. Sprawdzić poziom płynu chodzącego.

6. Sprawdzić poziom elektrolitu w akumulatorze.

7. Sprawdzić poprawne uziemienie.

8. Sprawdzić czy nie występują wycieki oleju lub paliwa.

9. Sprawdzić połączenia elektryczne i mechaniczne.

10. Sprawdzić stan zabrudzenia generatora (agregat nie może pracować w stanie silnego zabrudzenia)

11. Sprawdzić poprawność podłączenia odbiorników.

URUCHAMIANIE AGREGATU:

Podczas rozruchu większość silników elektrycznych pobiera zdecydowanie

większy prąd niż ich nominalny prąd pracy

Generator nie powinien pracować przy maksymalnym obciążeniu dłużej niż przez 15 minut. Przy pracy ciągłej nie przekraczaj mocy

znamionowej. W każdym przypadku uwzględnij sumaryczne obciążenie wnoszone przez wszystkie podłączone odbiorniki.

Jeżeli generator wyposażony w rozrusznik nie uruchomi się w czasie 5 sekund, odczekaj ok 15 sekund przed powtórną próbą.

Z żadnego z gniazdek generatora nie pobieraj prądu przekraczającego limit określony dla jednego gniazdka.

Nie podłączaj generatora do sieci budynkowej. Może to doprowadzić do uszkodzenia generatora lub domowych odbiorników prądu.

Takie podłączenie może wykonać tylko osoba posiadająca odpowiednie uprawnienia.

Nie uruchamiaj generatora w pobliżu innych linii/przewodów elektrycznych takich jak napowietrzna sieć elektryczna.

Znaczne przeciążenia mogą uszkodzić generator, niewielkie mogą skrócić jego żywotność.

Przed zasilaniem z generatora upewnij się, że wszystkie odbiorniki są w dobrym stanie technicznym. Gdyby któryś zaczął pracować

nienormalnie (zacierać lub niespodziewanie zatrzymywać się) natychmiast wyłącz generator, odłącz urządzenie i zdiagnozuj je.

Utrzymywać poziom elektrolitu w akumulatorze pomiędzy górnym a dolnym

stanem. Nie przepełniać!

Kluczyk w stacyjce może znaleźć się w trzech położeniach.

Stacyjka służy do uruchamiania i zatrzymywania silnika.

Pozycja „OFF” – do zatrzymywania silnika

Pozycja „ON” – do pracy agregatu po uruchomieniu silnika

Pozycja „START” – do uruchomienia silnika

Przekręć kluczyk w stacyjce do położenia „ON” (włączenie zapłonu) następnie przekręć do pozycji „START” i zwolnij go po

uruchomieniu silnika.

Załączenie i wyłączenie napięcia na gniazda i zaciski wyjściowe generatora jest możliwe przy pomocy wyłącznika głównego na

panelu sterowania po przestawieniu dźwigni wyłącznika na pozycję „ON”

Wyłącznik główny automatycznie zadziała w momencie wykrycia zwarcia lub przeciążenia w obwodzie elektrycznym podczas pracy

agregatu. Przed powtórnym włączeniem wyłącznika należy sprawdzić i usunąć przyczynę.

Załączenie napięcia generatora na odbiorniki może nastąpić dopiero po ustabilizowaniu się prędkości obrotowej silnika.

Generator nie jest wyposażony w termiczne zabezpieczenie prądnicy i może

wystąpić przegrzanie układu prądowego.

ZATRZYMYWANIE SILNIKA:

Aby zatrzymać silnik należy:

Odłączyć odbiorniki

Pozwolić silnikowi pracować 5 minut , po czym

wyłączyć go (przestawić stacyjkę w położenie „OFF”) i

zamknąć zawór paliwa.

Nie wolno wyłączać silnika spalinowego podczas pracy agregatu

prądotwórczego pod obciążeniem.
