Kranzle Roundcleaner UFO User manual

Betriebsanleitung
Operating manual
Instructions de service
Roundcleaner UFO
Vor Inbetriebnahme Sicherheitshinweise lesen und beachten !
Read and conform safety instructions before use !
Lire et observer les spécifi cations de sécurité avant lamise en service!

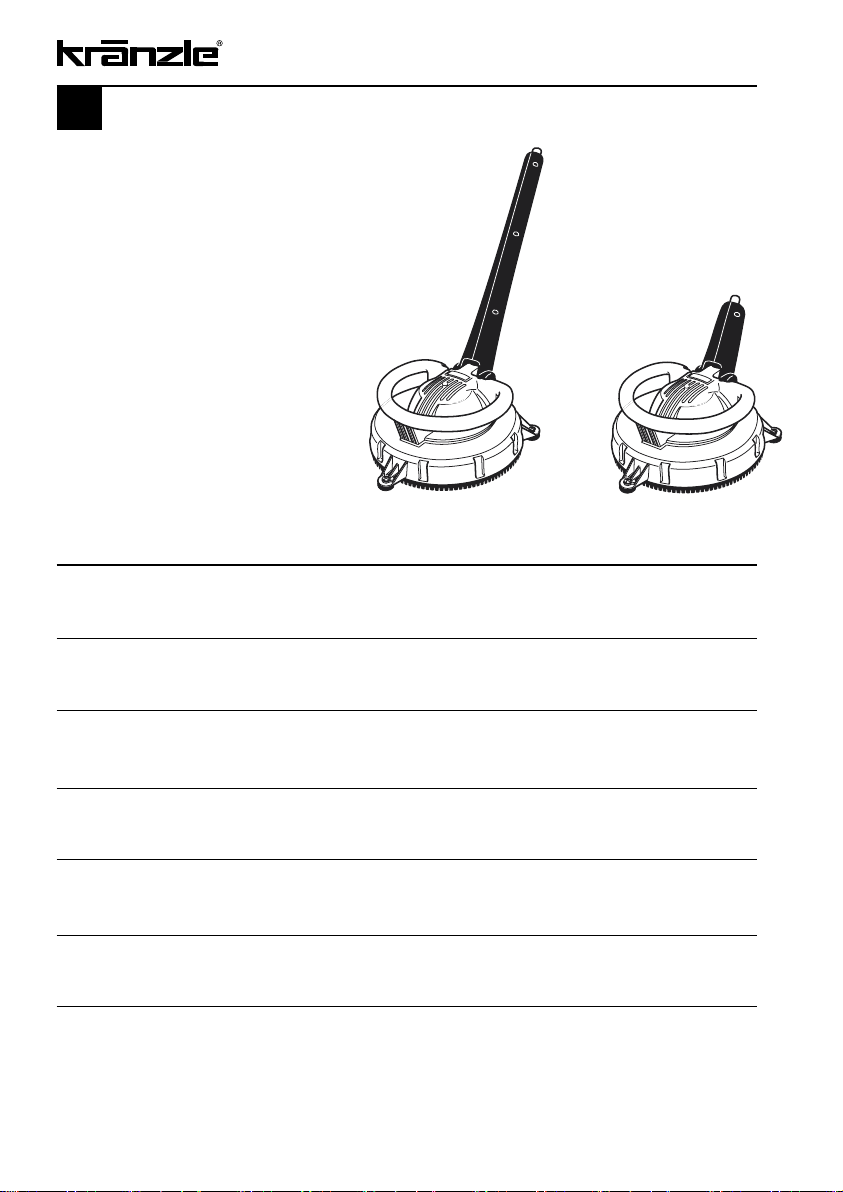

Roundcleaner Roundcleaner
UFO UFO-S
Technische Daten
Tecnical data
Caractéristiques
techniques
2
Arbeitsdruck, max.
Operating pressure, max. 180 bar 180 bar
Pression utile, max
Durchfluß, max.
Flow rate, max. 12 l/min 12 l/min
Débit, max.
Düsengröße
Nozzle size 2 x 15028 2 x 15028
Taille de la buse
entspricht
corresponds 045 045
correspond à
Temperatur max.
Temperature max. 60 °C 60 °C
Température max.
Gewicht
Weight 2200 g 1900 g
Poids
Bestellnummer
Order no. 41.850 41.855
N° de réf.
Zulässige Abweichung der Zahlenwerte ± 5 % nach VDMA Einheitsblatt 24411
Permissible tolerance for figures ± 5 % in acc. with VDMA uniform sheet 24411
Tolérances sur les valeurs mentionnées ± 5% selon la VDMA. Feuille de standardisation 24411

Inhaltsverzeichnis
Contents
Index
3
D
GB
F
Technische Daten ............................................................................................................... 2
Inhaltsverzeichnis ............................................................................................................... 3
Anwendungen .................................................................................................................... 4
Außerbetriebnahme und Pege / Garantieerklärung ......................................................... 6
Sicherheitshinweise - Unfallverhütung .............................................................................. 7
Kleine Reparaturen - mühelos selbst gemacht ................................................................. 8
Ersatzteillisten ................................................................................................................. 22
Tecnical data........ ............................................................................................................... 2
Contents......................................................................................... ..................................... 3
Application......................................................................................................................... 10
Decommissioning and care / Warranty ............................................................................. 12
Safety information - Accident prevention ......................................................................... 13
Small repairs - do it yourself! ........................................................................................... 14
Spare parts lists . .............................................................................................................. 22
Caractéristiques techniques................................................................................... ............. 2
Index.................................................................................................................................. . 3
Applications........ .............................................................................................................. 16
Mise hors service et maintenance / déclaration de garantie ............................................ 18
Consignes de sécurité - Prévention des accidents ......................................................... 19
Procédez vous - même aux petites réparations en toute aisance ...................................20
Listes des pièces de rechange
........................................................................................ 22

4
Anwendung
D

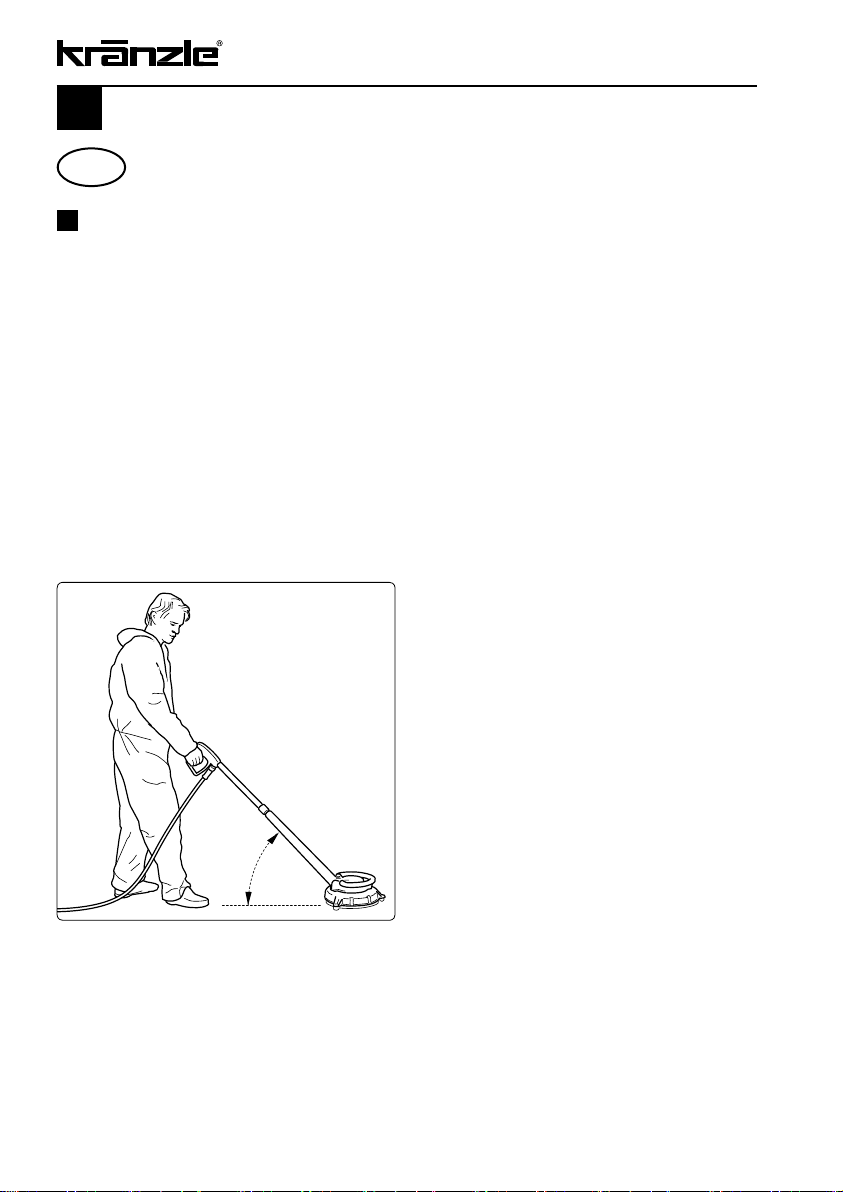

Bodenreinigung
Der Roundcleaner UFO eignet sich zur Reinigung ebene Flächen, wie Hofeinfahrten,
Terrassen, etc..
Montieren Sie den Roundcleaner anstelle der Reinigungslanze an der Hochdruckpistole
ihres Hochdruckreinigers. Setzen Sie den Roundcleaner auf eine unempfindliche Fläche,
z.B. Asphalt. Stellen Sie den Druck am Hochdruckreiniger so ein, dass das Gerät weder
bei der Vorwärts- noch bei der Rückwärtsbewegung abhebt.
Beim Reinigen von empfindlichen Oberflächen den Roundcleaner zuerst an einer
unsichtbaren Stelle ausprobieren und den Druck so einstellen, dass die zu reinigende
Oberfläche nicht beschädigt wird.
max. Druck nicht überschreiten (siehe tech. Daten Seite 2)
Arbeitswinkel max. 45 °

5
Anwendung
D

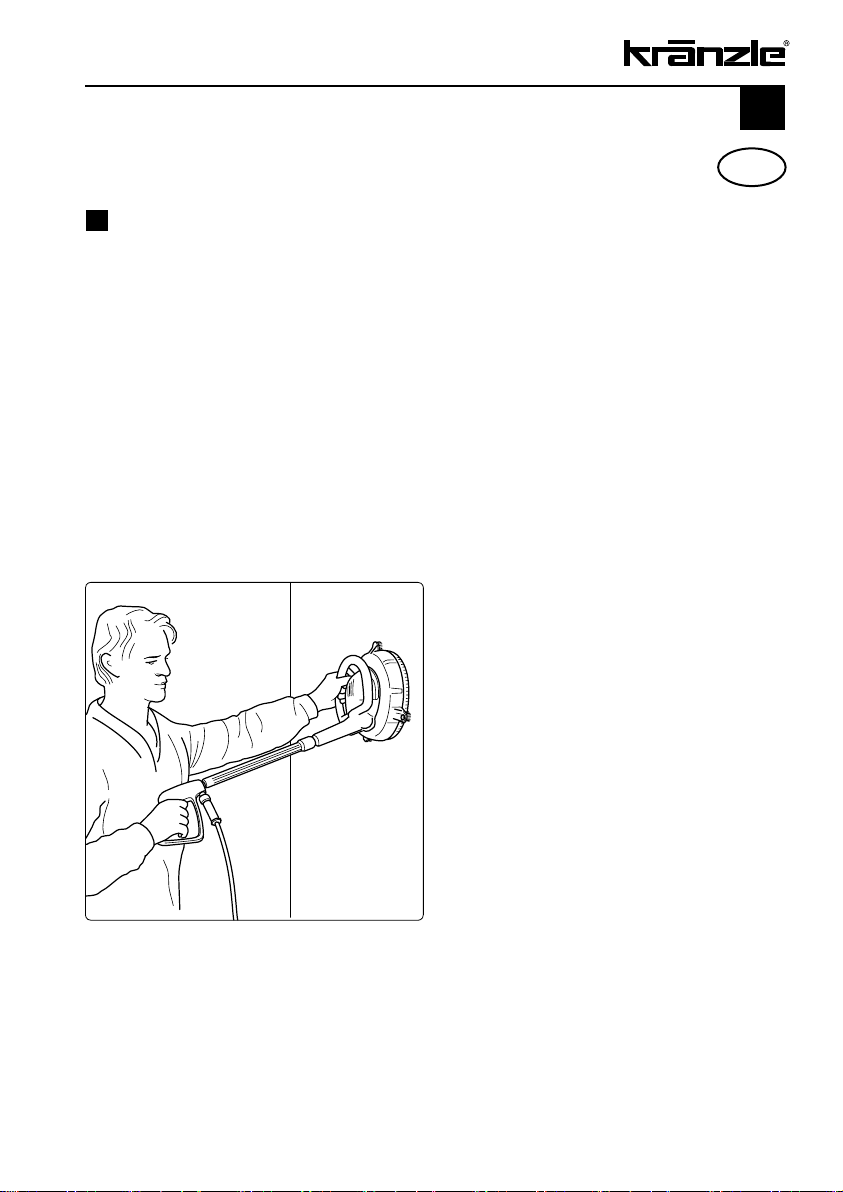

Fassadenreinigung
Der Roundcleaner UFO eignet sich auch zur Reinigung ebener senkrechter Flächen,
wie Fassaden, Schiffswänden, etc..
Montieren Sie den Roundcleaner anstelle der Reinigungslanze an der Hochdruckpistole
ihres Hochdruckreinigers. Halten Sie den Roundcleaner am Griff und an der Pistole gut fest.
Beim Reinigen von empfindlichen Oberflächen den Roundcleaner zuerst an einer
unsichtbaren Stelle ausprobieren und den Druck so einstellen, dass die zu reinigende
Oberfläche nicht beschädigt wird.
max. Druck nicht überschreiten (siehe tech. Daten Seite 2)
Roundcleaner UFO-S
kurze Ausführung,
speziell für die Reinigung
senkrechter Flächen
Artikelnr.: 41.855

6
Außerbetriebnahme und Pflege
Außerbetriebnahme
1. Hochdruckreiniger abschalten
2. Wasserzufuhr sperren
3. Pistole kurz öffnen, bis der Druck abgebaut ist
4. Pistole verriegeln
5. Kränzle Roundcleaner abschrauben
6. Überprüfen, ob sich etwas um den Rotor gewickelt hat
7. Mit einer Büroklammer prüfen, ob die Düsen verstopft sind. (siehe Seite 8)
Reinigung und Pflege
Den Kränzle Roundcleaner so abstellen, dass die Spritzschutzlappen durch
Unebenheiten nicht verformt werden können.
Der Kränzle Roundcleaner UFO kann mit bis zu
60 °C heißem Wasser betrieben werden, hierbei
besteht Verbrühungsgefahr. Metallteile nur mit
Schutzhandschuhen berühren.
Entsprechende Schutzkleidung tragen!
Garantie
Die Garantie gilt ausschließlich für Material- und Herstellungsfehler,
Verschleiß fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung
betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen.
Für Geräte, die an private Verbraucher verkauft wurden beträgt die Garantiezeit
24 Monate, bei Kauf für gewerblichen Einsatz beträgt die Garantiezeit 12 Monate.
In Garantiefällen wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren
Händler oder die nächste autorisierte Kundendienststelle, diese finden Sie
auch im Internet unter www.kraenzle.com.
Bei Veränderungen an den Sicherheitseinrichtungen sowie bei Überschreitung
der Temperaturgrenze erlischt jegliche Garantie - ebenso bei Wassermangel,
Schmutzwasser, sowie bei Veränderungen am Verkippungswinkel der Düsen.
Düsen, Dichtungsmanschetten, Eingangsschlauch, Bürstengleiter, Spritzschutz und
Gehäuse sind Verschleißteile und fallen nicht unter die Garantie.
D

Sicherheitshinweise
7
D
Nicht unter das angeschlossene
und betriebsbereite Gerät greifen!
Nicht in den laufenden Rotor
greifen!
Das Gerät nie auf Menschen oder
Tiere richten!
Das Gerät niemals in Kinderhände
geben!

8

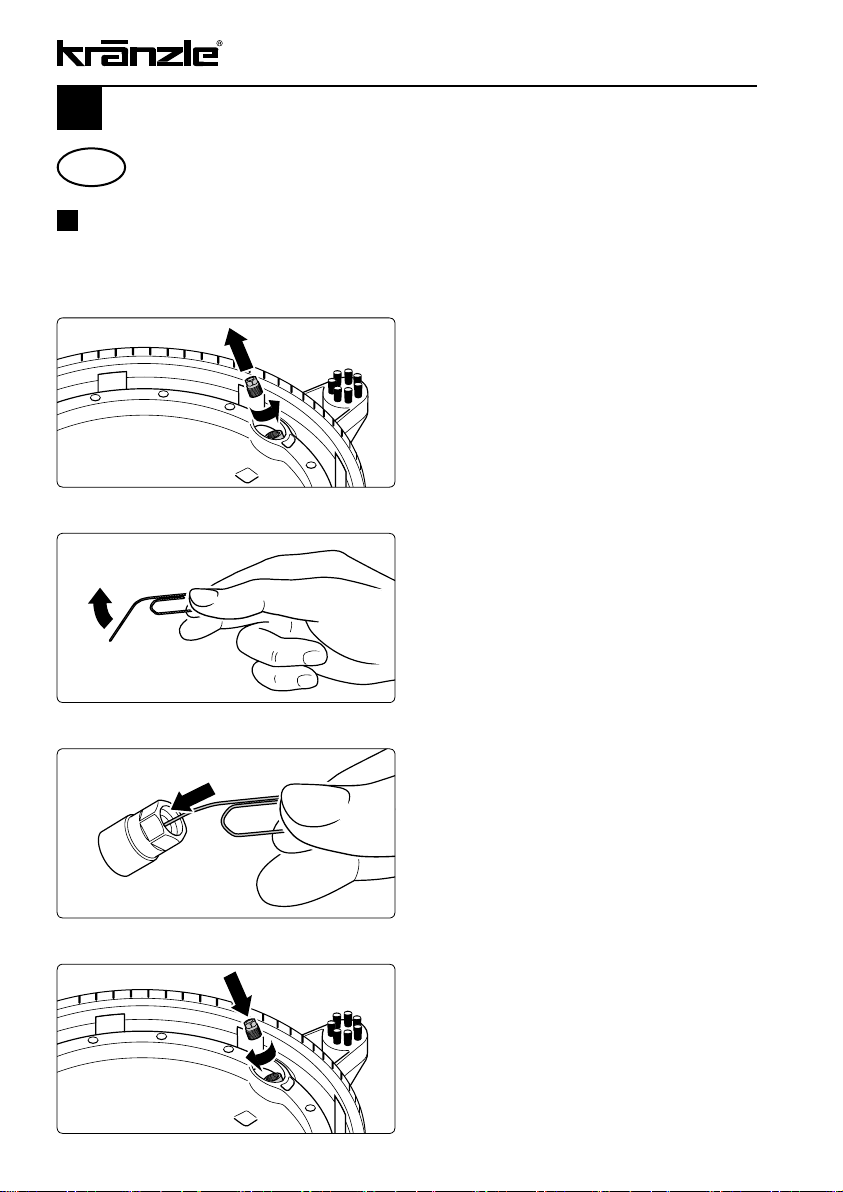

Kleine Reparaturen mühelos selbstgemacht
Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser:
Höchstwahrscheinlich ist die Düse verstopft.
1.
Schrauben Sie die 2 Düsen aus
dem Winkel am Reinigungsrotor.
2. Biegen Sie eine Büroklammer auf.
3. Reinigen Sie die Düsen mit dem
Drahtende der Büroklammer.
4. Spülen Sie den Hochdruckschlauch
und den Reinigungsrotor durch.
Schrauben Sie die Düsen wieder ein.
Verwenden Sie hierzu ein Teflonband zum
abdichten. ... und sofort können Sie wie
gewohnt weiterarbeiten!
D

9
D

10
Application
Floor cleaning
The roundcleaner UFO is particularly suitable for cleaning plane surfaces like carriage
gateways, terraces etc.
Mount the roundcleaner instead of the spray lance to the high-pressure gun of your
HP-cleaner. Place the roundcleaner to a non-sensitive surface, e.g. asphalt. Set the
pressure on your HP-cleaner in such a way that the appliance does not lift off when
moved forwards or backwards.
When cleaning sensitive surfaces try out the roundcleaner on a barely visible spot first
and adjust the pressure so that the surface is not damaged.
Do not exceed max. pressure (see technical data on page 2)
max. angle 45°
GB

11
Application
Wall cleaning
The roundcleaner UFO is equally effective when cleaning smooth, vertical surfaces
like facades, boat hulls etc.
Mount the roundcleaner instead of the spray lance to the high-pressure gun of your
HP-cleaner. When using the roundcleaner take a firm hold of handle and gun.
When cleaning sensitive surfaces try out the roundcleaner on a barely visible spot first
and adjust the pressure so that the surface is not damaged.
Do not exceed max. pressure (see technical data on page 2)
Roundcleaner UFO-S
short version,
especially suitable for cleaning
vertical surfaces
Article no.: 41.855
GB

12
Decommissioning and care
Decommissioning
1. Switch off HP-cleaner
2. Cut off the water supply
3. Open the spray gun briefly until the pressure is released
4. Apply the safety catch on the spray gun
5. Remove Kränzle roundcleaner
6. Check if the rotor is tangled with threads etc.
7. Use a paper clip to check if the nozzles are clogged (see page 14)
Cleaning and care
Put the RoundCleaner onto the floor in such a way that the splash protection flaps
cannot be deformed due to rough ground.
The Kränzle RoundCleaner UFO can be operated with hot
water of max. 60 °C. Attention! Danger of scalding!
Only touch metal parts wearing gauntlets.
Make sure to wear protective clothng!
Warranty
This warranty covers material and/or workmanship related defects only and does not
extend to ordinary wear.
Machine must be operated according to enclosed operating instructions which are part
of present warranty conditions.
Machines sold directly to private customers are warrantied for a period of 24 months,
whereas the warranty period for industrial purchases is limited to 12 months.
In case of any warranty claims, please have accessories and your purchase document
ready and contact your nearest dealer or authorized service point which can also be
looked up in the internet at www.kraenzle.com .
Warranty is void in case of attempts to modify any of the safety devices or in the event
of exceeding temperature limits - this also applies to low water and/or polluted water as
well as changes/modifications to the tilting angle of the nozzles.
Nozzles, sealing sleeves, inlet hose, sliding brush, splash protection and housing are
considered wear parts and do not fall under this warranty.

GB

Safety information
13
Never touch the bottom of this
appliance if it is connected and
ready for operation!
Never touch the rotating rotor!
Never direct the appliance
at people or animals!
Never allow children to use
the roundcleaner!
GB

14
Small repairs - do it yourself!
No water comes from the nozzle but the pressure gauge shows
full pressure: Most probably the nozzle is clogged.
1.
Unscrew the nozzles from the
bracket on the cleaning rotor.
2. Straighten a paper clip.
3. Clean the nozzle with the
straightened paper clip.
4. Rinse high-pressure hose and cleaning
rotor. Screw in nozzles again. Use teflon
tape for sealing. ... and you can proceed
withthe high-pressure cleaning as
before !
GB

15
GB

16
Application
F
Lavage de sols
La rotolaveuse UFO est appropriée pour le nettoyage de surfaces planes, telles que
les terrasses, les entrées de cours, etc.
Raccordez la rotolaveuse au pistolet HP de votre nettoyeur haute pression à la place
de la lance de nettoyage. Posez la rotolaveuse sur une surface non sensible, par
exemple sur une surface goudronnée. Réglez la pression du nettoyeur HP de manière
à ce que la rotolaveuse ne se soulève pas du sol lors de son déplacement vers l‘avant
ou l‘arrière.
Pour le nettoyage de surfaces sensibles, il est recommandé de procéder à un essai
à un endroit caché et de sélectionner une pression évitant tout endommagement de la
surface à nettoyer.
Ne pas dépasser la pression max. (voir caractéristiques techn. à la page 2)
Angle max. 45°

17
Application
F
Lavage de façades
La rotolaveuse UFO est aussi appropriée pour le nettoyage de surfaces planes
verticales, telles que les façades, les coques de bateaux, etc.
Raccordez la rotolaveuse au pistolet HP de votre nettoyeur haute pression à la place de
la lance de nettoyage. Maintenez fermement la rotolaveuse à la poignée et au pistolet.
Pour le nettoyage de surfaces sensibles, il est recommandé de procéder à un essai à
un endroit caché et de sélectionner une pression évitant tout endommagement de la
surface à nettoyer.
Ne pas dépasser la pression max. (voir caractéristiques techn. à la page 2)
Rotolaveuse UFO-S
Version courte, conçue
spécialement pour le nettoyage
de surfaces verticales
N° de réf.: 41.855

18
Mise hors service et maintenance
Mise hors service
1) Arrêter le nettoyeur haute pression
2) Couper l’alimentation en eau
3) Ouvrir le pistolet pour laisser s’échapper la pression.
4) Verrouiller le pistolet
5) Débrancher la rotolaveuse Kränzle
6) Vérifier que rien ne s‘est enlacé autour du rotor
7) S‘assurer, avec un trombone, que les buses ne sont pas obuturées (voir page 20)
Nettoyage et maintenance
Déposer la rotolaveuse sur une surface plane parfaitement libre de tout obstacle de
manière à ce que la brosse périphérique ne se déforme pas.
La rotolaveuse UFO Kränzle peut être utilisée avec eau
chaude jusqu‘à 60 °C. Dans ce cas, l‘utilisateur s‘expose
à un danger de brûlure. Ne pas toucher les pièces
métalliques sans gants de protection.
Porter des vêtements de protection adéquats!
Déclaration de garantie
La garantie couvre uniquement les défauts de matériaux et de fabrication. Les vices ou
dommages dus à l’usure sont exclus de cette garantie. L’appareil devra être utilisé
conformément aux instructions formulées dans le manuel d’utilisation, lequel fait partie
intégrante des conditions de garantie. La période de garantie est de 24 mois pour les
appareils utilisés dans le secteur privé et de 12 mois pour les appareils utilisés dans le
cadre professionnel. En cas de recours en garantie, veuillez remettre l’appareil, accom-
pagné des accessoires et du justificatif d’achat, à votre revendeur ou au point de service
aprèsvente autorisé de votre proximité que vous trouverez également sur notre site
internet www.kraenzle.com.
Cette garantie expirera aussitôt en cas de modifications des dispositifs de sécurité, en
cas de dépassement des limites de températures, de mise en service avec manque
d‘eau d‘alimentation ou avec eau sale ainsi qu‘en cas de modification de l‘angle
d‘inclinaison des buses. Les buses, les manchettes d‘étanchéité, le flexible d‘entrée, les
brosses de glissement, la brosse périphérique de protection et le carter sont des pièces
d‘usure que ne font l‘objet de cette garantie.
F

Consignes de sécurité
19
F
Ne jamais mettre la main sous
l‘appareil raccordé au nettoyeur
et prêt au service!
Ne jamais toucher le rotor en
mouvement!
Ne jamais diriger le jet sur une
personne ou un animal!
Ne jamais permettre à un enfant
d‘utiliser l‘appareil!

20
Procédez vous-même aux petites
- réparations en toute aisance
L’eau ne sort pas alors que le manomètre indique pleine
pression: La buse est très probablement obturée.
1.
Dévissez les buses de leur
logement dans le rotor.
2. Préparez un trombone.
3. Nettoyez chaque buse avec
l‘extrémité du trombone.
4. Rincez le flexible HP et le rotor.
Revissez les buses après avoir enveloppé
leur filet de bande téflon pour assurer leur
étanchéité. ... et vous pouvez aussitôt
continuer vos opérations de
nettoyage comme d‘habitude!
F
