Ksenia Porta KSI4300000.300 Assembly instructions

MANUALE D’INSTALLAZIONE E PROGRAMMAZIONE
GateWay BUS KNX
KSI4300000.300
www.kseniasecurity.com

2porta
manuale di installazione e programmazione
INDICE
INTRODUZIONE
DATI TECNICI
INTRODUZIONE...................................................................................................................................2
DATI TECNICI ......................................................................................................................................2
INSTALLAZIONE...................................................................................................................................3
CONFIGURAZIONE............................................................................................................................. 3
KSENIA CONFIGURATOR................................................................................................................... 4
Requisiti Minimi di Sistema................................................................................................................ 4
Installazione .......................................................................................................................................4
Descrizione delle Caratteristiche Software.................................................................................... 5
Importazione Progetto basis............................................................................................................. 6
Importazione Indirizzi di Gruppo...................................................................................................... 7
Congurazione Parametri ................................................................................................................ 8
Programmazione Gateway............................................................................................................. 11
porta è un dispositivo KNX compatibile in grado di realizzare il controllo delle centrali antifurto
Ksenia attraverso dispositivi standard KNX. Le versioni della centrale lares compatibili con porta
sono: lares16-IP • lares48-IP • lares128-IP.
Il dispositivo si collega alla centrale attraverso la linea ETHERNET.
• Alimentazione: 12 / 24V DC
• Assorbimento: 60mA max
• Bus di comunicazione: KNX
• Interfaccia ethernet: RJ45
• Temperatura di funzionamento: +5 a +40°C
• Dimensioni: 86 x 69 x 58 mm
• Peso: 130 gr.

porta
manuale di installazione e programmazione 3
ITALIANO
INSTALLAZIONE
L’interfaccia porta è un dispositivo modulare da guida DIN della dimensione di 4 moduli. La
sicurezza dell’apparecchio è garantita solo attenendosi alle indicazioni presenti nell’etichetta
autoadesiva posta nella parte superiore del dispositivo e riportata qui di seguito.
KNX BUS
CONFIGURAZIONE - porta configurator
La congurazione del dispositivo porta avviene attraverso un software dedicato, porta
configurator, liberamente scaricabile tramite il software basis.
Il software permette di programmare il gateway consentendo l’interazione fra le Centrali lares
IP e il mondo Konnex. È possibile impostare tutti i parametri di funzionamento del dispositivo, in
particolare:
• Denizione dell’indirizzo sico KNX del gateway.
• Impostazione dei parametri dell’interfaccia di rete del gateway
• Impostazione dei parametri (porte) per la comunicazione con la Centrale
• Impostazione dei parametri di comunicazione utilizzati dalla Centrale
• Impostazione PIN (utente) di sicurezza per le comunicazioni gateway - centrale
• Denizione delle funzioni da realizzare tramite assegnazione degli indirizzi di gruppo KNX (su
partizioni, zone, uscite, guasti ecc...)
DESCRIZIONE DEI LED
power - LED verde di alimentazione
ACT - LED giallo. Indica il trafco ETH
LINK - LED verde. Indica che il cavo
ethernet è collegato correttamente
A B - LED gialli. Lampeggiando
alternativamente indicano il corretto
polling del dispositivo verso la
centrale
PROG - LED rosso. Indica lo stato della
programmazione
Tasto di programmazione

4porta
manuale di installazione e programmazione
REQUISITI MINIMI DI SISTEMA
INSTALLAZIONE
Sistemi operativi supportati:
Windows XP con SP2 • Windows Vista • Windows 7
Frequenza del processore 400MHz
RAM 128Mb
Spazio su disco 12Mb
NOTA
Il software necessita di Microsoft.Net Framework 3.5 scaricabile gratuitamente dal sito:
www.microsoft.com
Il le portacongurator.exe è il programma di installazione del software.
Una volta scaricato e lanciato presenta una procedura che guida l’utente all’installazione del
tool di congurazione.
Al termine del processo di installazione è possibile eseguire il software utilizzando il collegamento
nel menù “Programmi” (o sul desktop e nel menù avvio veloce qualora si vogliano creare diversi
link).

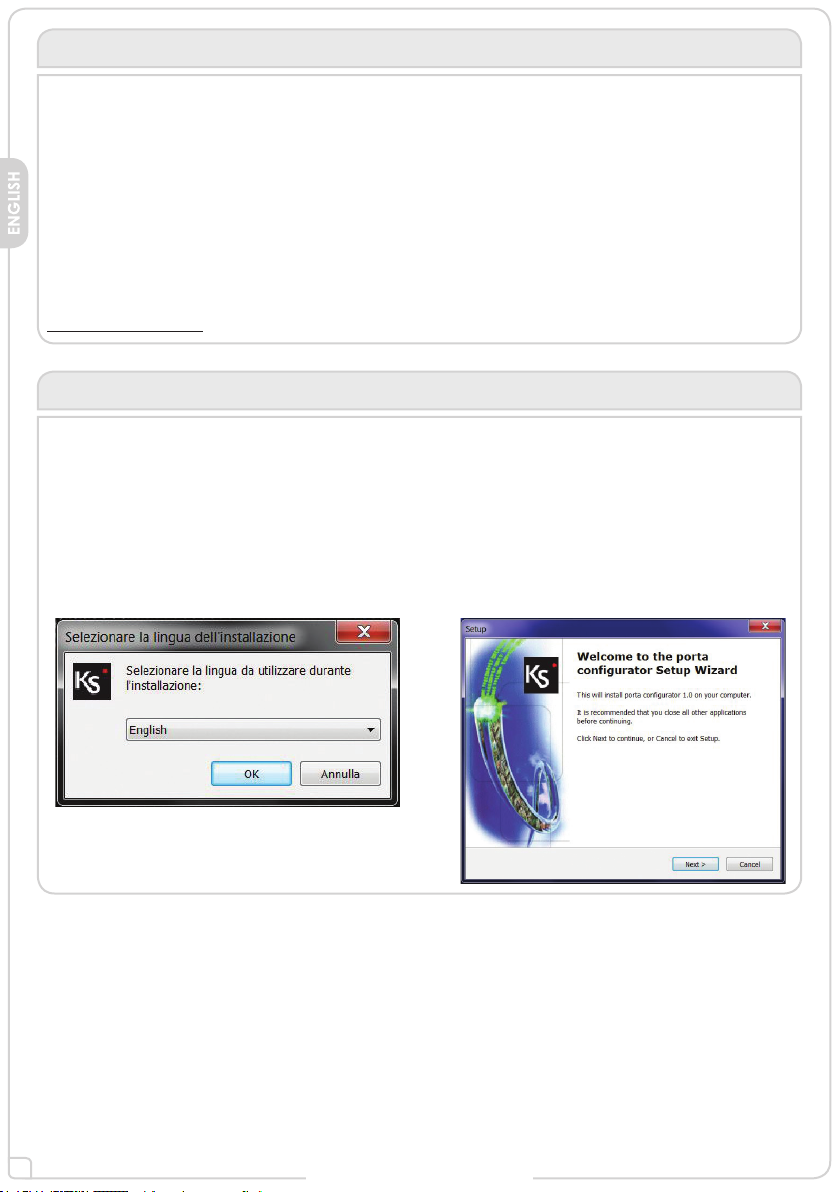

1. Schermata iniziale del programma di
installazione
2. Procedura di installazione guidata

porta
manuale di installazione e programmazione 5
ITALIANO

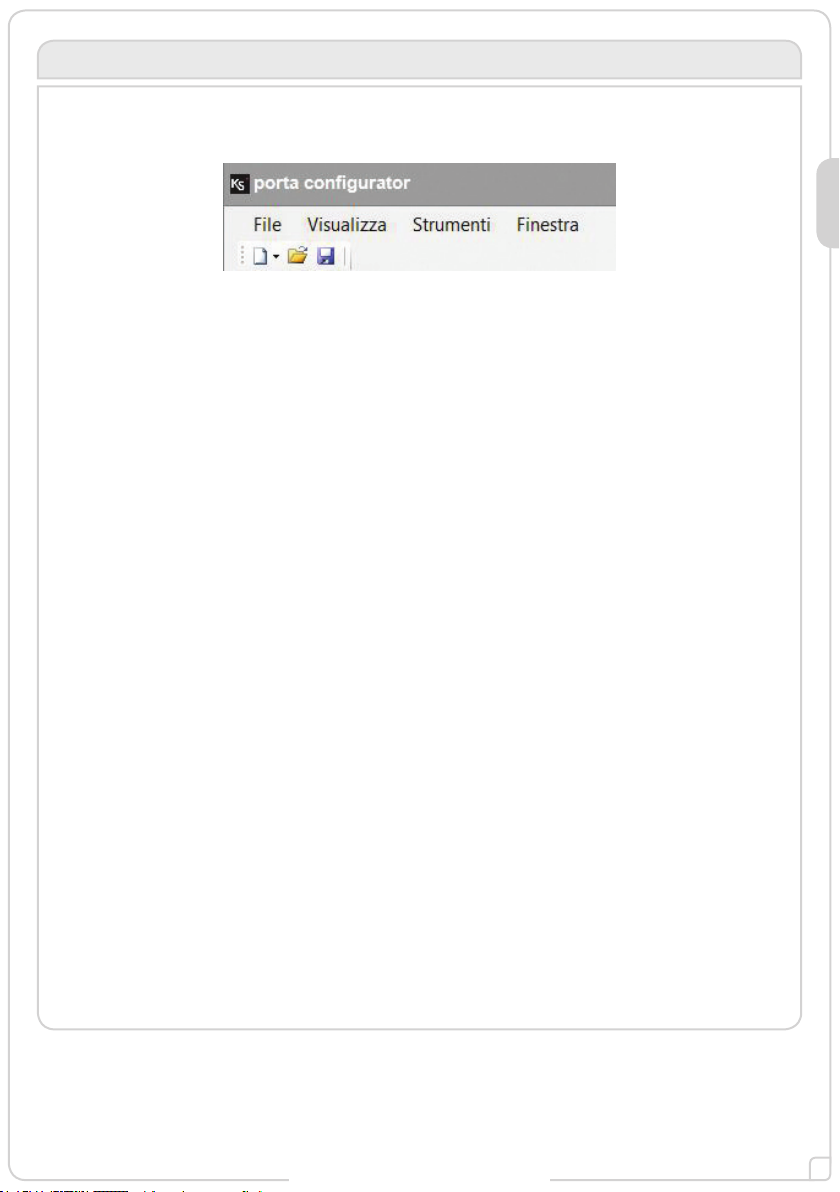

DESCRIZIONI DELLE CARATTERISTICHE SOFTWARE
All’avvio del programma viene mostrata una pagina iniziale in cui viene visualizzata la guida
del software, a sinistra l’Esplora Progetto (inizialmente vuoto) e nella parte superiore una serie di
voci di menù
File / Nuovo
Crea un nuovo progetto
File / Apri
Apre un progetto esistente
File / Salva
Salva il progetto corrente
File / Salva con nome
Salva il progetto corrente permettendo di sceglierne il nome
File / Esci
Termina il programma
Visualizza / Esplora Progetto
Mostra sulla sinistra lo schema relativo ad Aree, Zone ed Uscite del progetto corrente
Strumenti / Programma
Programmazione porta con le impostazioni scelte
Strumenti / Importa Soluzione ETS
Consente di importare nel progetto gli indirizzi di gruppo presenti nell’impianto KNX ed esportati
attraverso il programma ETS in formato .efs
Strumenti / Importa soluzione basis
Permette di importare il le in formato .ksi generato con il software basis
Strumenti / Opzioni
Apre una nestra di dialogo in cui è possibile modicare una serie di opzioni
(Linguaggio • Caricamento ultimo progetto)
Finestra / Chiudi Tutte
Chiude tutte le nestre attualmente aperte
Aiuto
Visualizza la guida relativa al software

6porta
manuale di installazione e programmazione
IMPORTAZIONE PROGETTO BASIS
Al primo avvio, per creare un nuovo progetto, selezionare
File / Nuovo e scegliere il modello di centrale da associare al progetto fra quelli proposti:
lares16-IP • lares48-IP • lares128-IP
Dopo aver creato un nuovo progetto sarà possibile importare una programmazione
preesistente selezionando l’opzione “Importa progetto basis” dal menù “Strumenti”. Una volta
selezionata la programmazione da importare, verranno visualizzate in anteprima le aree, le
zone e le uscite congurate nella programmazione stessa, con la possibilità di scegliere quali
caratteristiche condividere con il gateway KNX porta.

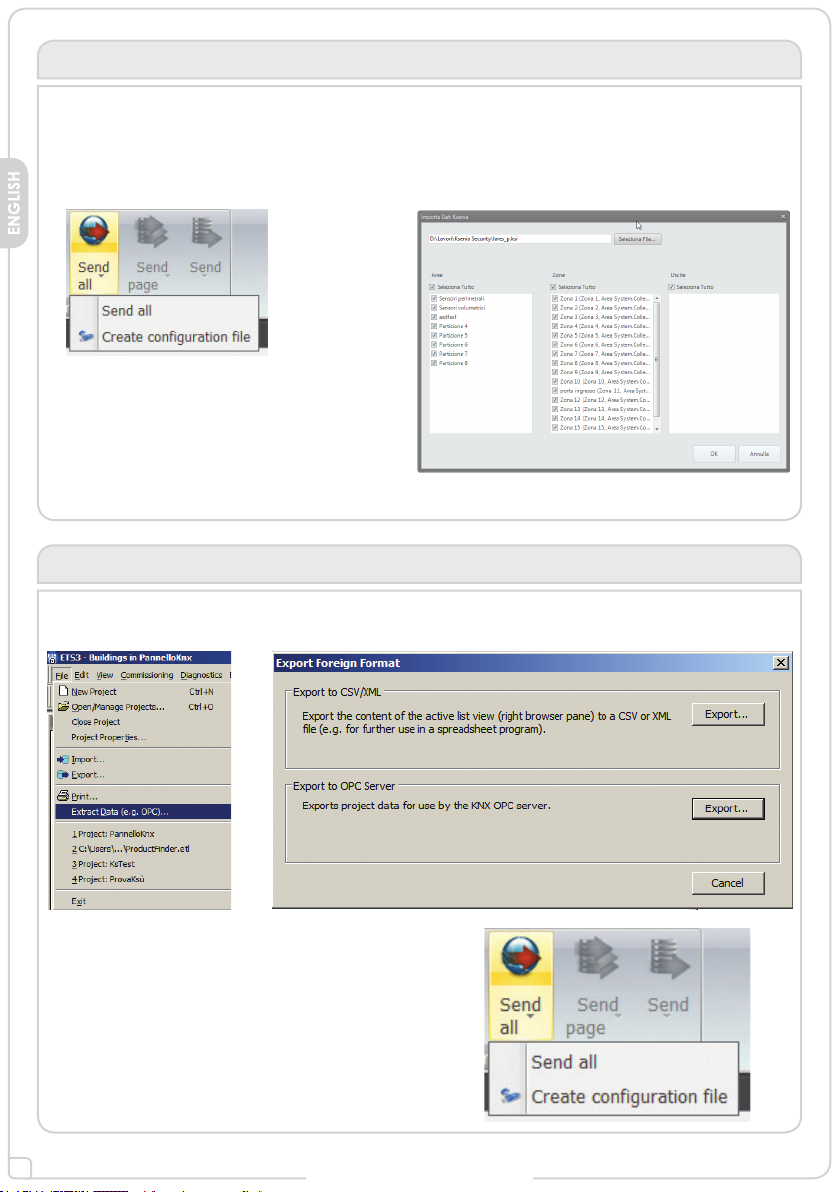

2. Il software porta configurator importa aree,
zone ed uscite dalla programmazione di basis.
1. L’opzione “Crea le di
congurazione” del software
basis permette di esportare la
programmazione creando un
le .ksi
IMPORTAZIONE DEGLI INDIRIZZI DI GRUPPO
Per importare gli indirizzi di gruppo presenti in un progetto Ets è necessario prima esportarli dal
software Ets utilizzando la funzione “Salva come CSV/XML” e selezionando poi “Esporta in OPC
Server”.
Questa procedura creerà un le con estensione .esf
che potrà poi essere importato selezionando l’opzione:
“Strumenti \ Importa soluzione ETS”.

porta
manuale di installazione e programmazione 7
ITALIANO
CONFIGURAZIONE PARAMETRI
Dopo aver importato i dispositivi desiderati la nestra
“Esplora Progetto” viene popolata automaticamente con
aree, zone ed uscite.
Selezionando ogni singolo dispositivo si ha la possibilità di
impostarne i parametri
CENTRALE
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta

8porta
manuale di installazione e programmazione
AREA
ZONA
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta

porta
manuale di installazione e programmazione 9
ITALIANO
USCITA
A questo punto sarà possibile utilizzare in fase di congurazione gli indirizzi appena importati, in
ogni casella di testo in cui è richiesto un indirizzo di gruppo compare sulla destra un tasto con
cui è possibile visualizzare la struttura completa del progetto importato.
NOTA
Nelle sezioni “Indirizzi di Comando” sono riportati gli scenari Konnex che il gateway porta può
eseguire sulle Centrali lares.
Nelle sezioni “Indirizzi di Stato” sono riportati gli scenari Konnex che le Centrali lares possono
eseguire sui gateway porta

10 porta
manuale di installazione e programmazione

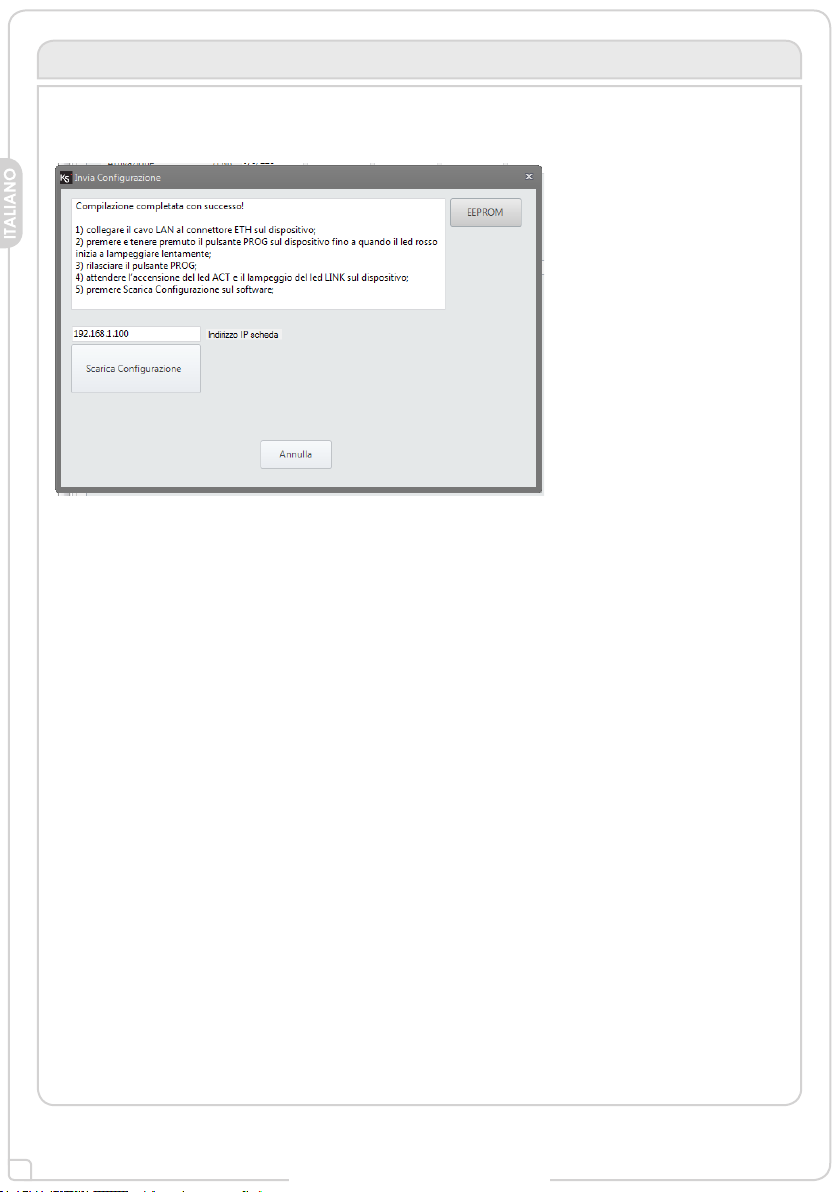

PROGRAMMAZIONE GATEWAY
Dopo aver impostato tutti i parametri relativi a centrale, aree, zone ed uscite bisogna inviare,
tramite rete ethernet, la congurazione al gateway porta attraverso il menù
“Strumenti / Programma”.
Se il computer è collegato
al gateway direttamente
utilizzare un cavo incrociato
(crossover).
Se il computer ed il gateway
sono collegati ad uno switch
utilizzare un cavo dritto.
La scelta consigliata è quella
di utilizzare il collegamento
diretto tramite cavo
incrociato.
Assicurarsi che il gateway sia alimentato.
Assicurarsi che il pc appartenga alla stessa rete del gateway, altrimenti cambiare l’indirizzo del
pc, per esempio impostando:
ip = 192.168.1.12
subnet mask = 255.255.255.0
gateway = 192.168.1.254.
Per programmare il dispositivo:
1. Tenere premuto il tasto di programmazione prog:
• Il LED di programmazione si spegne e resta spento per circa 10 sec.
2. Rilasciare il tasto non appena il LED di programmazione si accende di nuovo.
3. Il LED di programmazione lampeggia lentamente.
4. I LED di stato A e B lampeggiano velocemente in modo alternato.
5. Il LED di stato ETH si accende: il dispositivo è ora in fase di programmazione.
6. Premere il tasto “Scarica Congurazione” nel software porta configurator.
7. Durante la programmazione il LED di programmazione lampeggia in velocemente.
8. Una volta terminata la fase di programmazione il dispositivo torna allo stato di partenza.
Per uscire dalla modalità di programmazione basta una pressione breve sul pulsante di
programmazione (PROG) stesso.
ATTENZIONE: Il gateway esce di fabbrica con il seguente indirizzo ip preimpostato: 192.168.1.100. E’ possibile riportare il
dispositivo alle condizioni di fabbrica in qualsiasi momento tenendo premuto il pulsante di programmazione nché non verrà
completata questa sequenza di comunicazione visiva sul led rosso:
• Il LED si spegne per 10 sec.
• Il LED lampeggia lentamente
• Il LED lampeggia velocemente
• Il LED rimane acceso sso
A questo punto è possibile rilasciare il pulsante e porta è reimpostato ai dati di fabbrica e pronto per la congurazione.
