KSIX NTstar BXDESK00 User manual

1
Manual de instalación
Parte de los pasos sugieren
que dos personas realicen
la instalación

2
4
D
Componentes principales
Por favor, compruebe que tiene todas las piezas enumeradas a continuación.
Tablero: 1 unidad
(120*60*5,9 cm)
Patas de mesa: 2 unidades
(66,5*17,6*9,6 cm)
Pies de mesa: 2 unidades
(60*7,5*1,8 cm)
Regulador de altura de pata: 4 unidades
Fijaciones, accesorios y herramientas
Por favor, compruebe que tiene todas las piezas enumeradas a continuación.
Nota: Las cantidades a continuación son las necesarias para completar el ensamblaje. En
algunos casos, se suministrarán accesorios de más.
Tornillos M6*16mm: 8 unidades Cable de alimentación: 1 unidad Llave Allen M4: 1 unidad Sujetadores de cable: 5 unidades

Fije cada pie con los 4
tornillos (Parte A)
3
Pasos de montaje
Paso 1
Tornillos M6*16mm: 8 unidades
Llave Allen M4: 1 unidad

4
Coloque dos patas en el tablero (Parte 1)
Paso 2

5

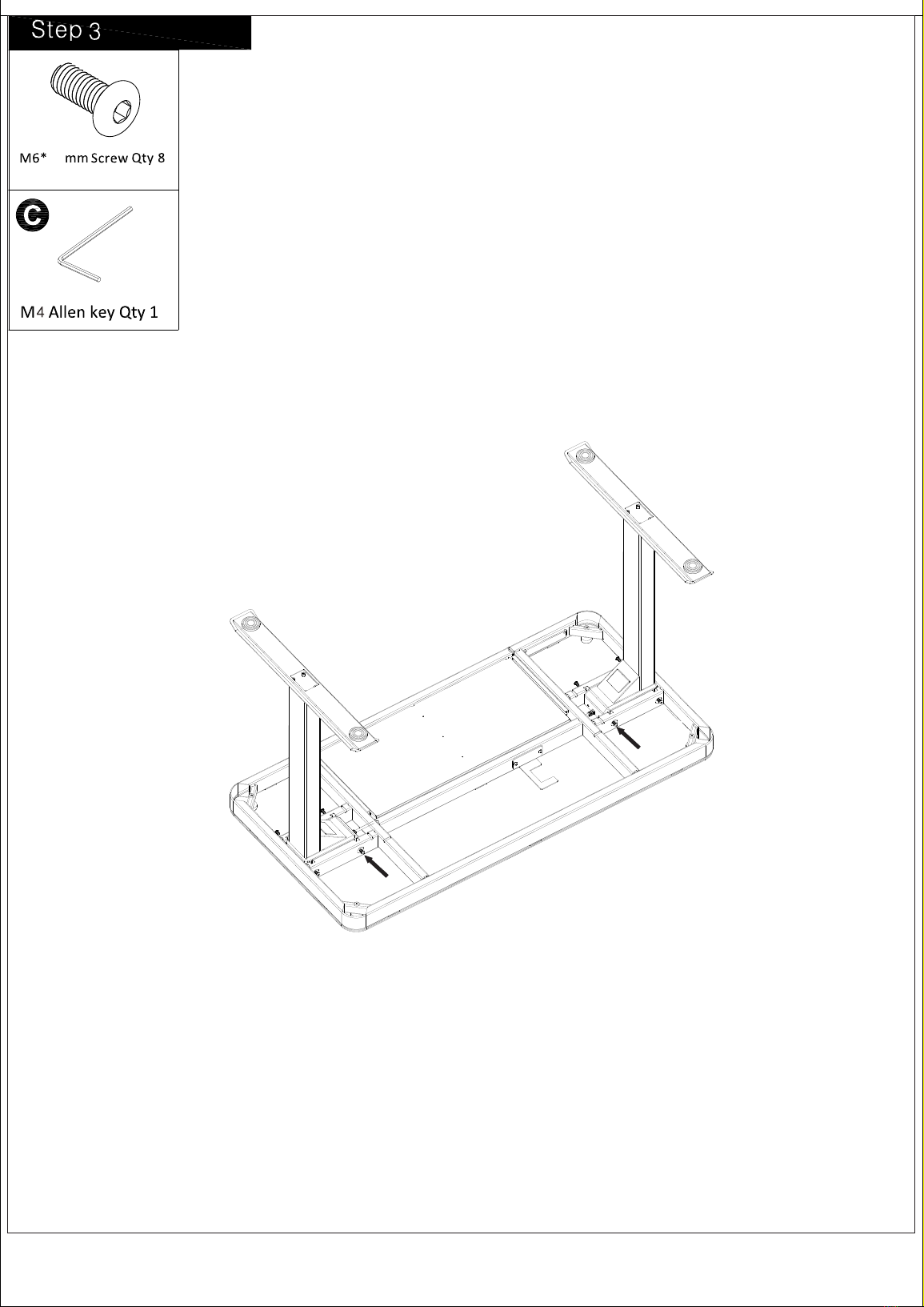

Apriete los 8 tornillos preinstalados
Paso 3
(Tornillos preinstalados)
Tornillo M6*12mm: 8 unidades
Llave Allen M4: 1 unidad

Coloque la caja de control y
conecte los cables
6
D
Paso 4
Cable de alimentación: 1 unidad
Sujetadores de cable: 5 unidades
Atención:
proteja bien
la superficie
de la mesa
Conectar

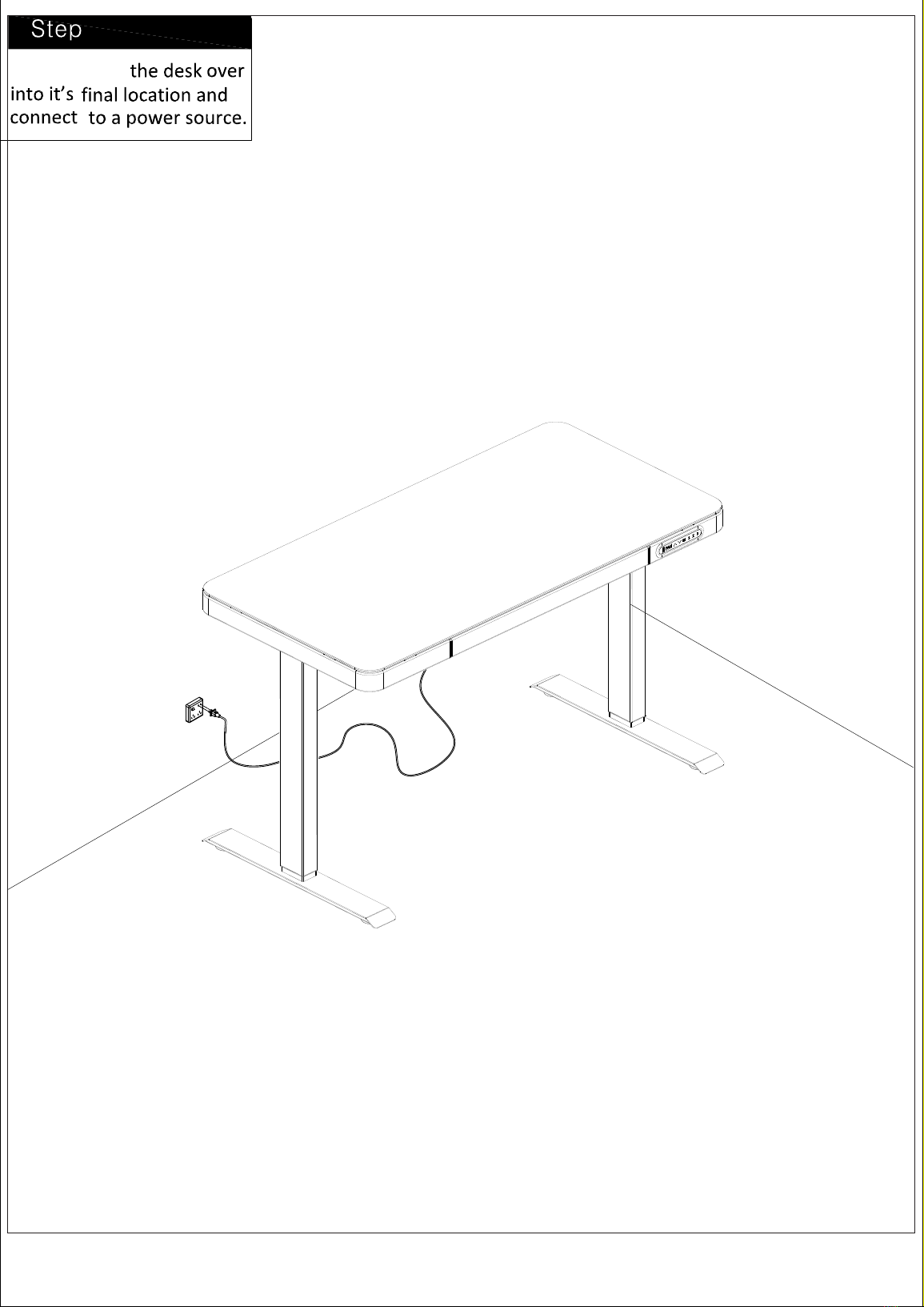

Voltee con cuidado la mesa en
7
Paso 5
su ubicación fina y conéctela
a la corriente.

Antes de enchufar la mesa, asegúrese de que:
- Las columnas de elevación están niveladas y colocadas en la posición más baja.
- Todos los tornillos están apretados para evitar que la mesa haga ruido y se tambalee
Active la mesa siguiendo estos pasos:
- Mantenga presionado el botón hacia abajo de 10 a 15 segundos hasta que parpadee y
emita un pitido..
- Suelte el botón y su mesa estará lista para usar.
-Presione el botón "M", la pantalla mostrará "S-" con flash
-Presione el número memorizando así la posición deseada.
1. Configuración de alturas memorizables
2. Función de seguridad avanzada: bloquea y
desbloquea la mesa.
3. Restablecer la mesa
Cuando la pantalla muestre código de error o RST,
restablezca la mesa:
-Desconecte el cable de alimentación de la caja de control.
-Desconecte el cable que une el teclado a la caja de control.
-Espere 30 minutos y vuelva a enchufar todos los cables.
-Haga el reinicio: presione el botón de subir y manténgalo
presionado durante 10-15 segundos hasta que parpadee y
emita un pitido
Si el teclado muestra HOT, desconecte y vuelva a conectar y deje
que se enfríe durante un par de minutos antes de continuar.
-Presione los botones subir y bajar al mismo tiempo durante
5 segundos, hasta que la pantalla muestre "LOC"
-Todos los botones individuales estarán inactivos y la mesa
no podrá moverse.
-Presione de nuevo los botones subir y bajar al mismo tiempo
para desbloquear el teclado y liberar el LOC
Listo para usar
Manual de operaciones
8
Configuración Tres alturas memorizables
Altura de mesa Subir y bajar
Mantenga presionado
10-15 segundos
Mantenga presionado 10-15 segundos

NATE
NATE
Cómo controlar la mesa a través de un teléfono móvil
Descargue la aplicación desde App Store.
Busqu “NATE DRIVE” en el APP Store
Por favor, abra la aplicación “NATE’’.
como se indica arriba o ingrese el código (10009189 como ejemplo). Cada caja de control
Luego escanee el código QR en la caja de control
Si su teléfono móvil es Android, escanee este código
QR con su navegador.
O visite nuestro sitio web https://www.natekj.com/app-download.html
10009189
Ingrese el código
Ingrese manualmente el código de la mesa elevadora
para conectarse con el dispositivo
Cancelar Conectar
1.Descargue la aplicación
A)Iphone
B) Android
2.Conecte la aplicación a la mesa
Antes de usar la aplicación, asegúrese de que el Bluetooth de su teléfono esté activo.
Haga clic en este icon para configurar la altura deseada de pie o sentado.
Luego simplemente toque o para cambiar de posición.
Función de bloqueo para evitar tocar por error.
Haga clic en el icono de candado y le confirmará si activa esta función.
Confirme y la aplicación se bloqueará, aunque el mando/controlador seguirá activo.
Atención
Después de confirmar el bloqueado, el
dispositivo dejará de funcionar. ¿Está
seguro de confirmar el bloqueo?
Cancle Confirm
3.setup
tiene un código QR único.
9

1

16
Aach each foot with
qty 4 Screws(Part#A)
3

5.9 17.6 9.6
60 7.5 1.8
2
4
Leveling Studs Qty 4
16 Power Cord Cable Clips
Qty 5
D

4
Attach two legs into the table top( Part#1)

12
5
(Pre-installed Screws)
Tighten 8 Pre-installed Screws

well
Aach control box
&connect cables
6
Power Cord
D
Cable Clips
Qty 5

Carefully turn
5
7

Before Plugging the table into the outlet, make sure that
- The lift columns are level and set at the lowest position.
- All the screws are tightened,to avoid the desk making noise and wobbling.
Activate the desk by following the next steps.
-Please press button down and hold for 10-15 seconds
until it stutters and beeps.
-Release the button, then your desk is ready to use.
Press by holding
10-15 seconds
-Press button “M”,display show “S-” with flash.
-Press number and set desired position.
1. Memory desired height
2. Advanced Safety feature- lock and
unlock the table.
3. Reset the table
When display show Error code or RST,
Please reset the table.
-Unplug the power cord from the control box.
-Unplug the cable that links the keypad to the
control box.
-Wait 30 minutes and plug all the cables in again.
-Do the reset: please press button down and hold
for 10-15 seconds until it stutters and beeps.
If the keypad displays HOT,please unplug and replug
and let it cool off for a couple of minutes before proceeding again.
-Press button up and down at same time for 5
seconds, display “LOC”
-All single button will be inactive and table
will be unable to move.
-Pressing button up and down together will
unlock the keypad and release the LOC
Ready To Use
Operation Guide
8
Setting three Memory Height
Desk Height Up and Down

9
NATE
NATE
How to move my desk by smart phone
Please download desk control App firstly from App Store.
Search “NATE DRIVE” in App Store
Please kindly open the app “NATE’’.
(10009189 as example).Each control box has unique QR code.
Then scan QR code on control box as above or input code
If your smart phone is Android system,
please scan this 2D code by browser.
Or visit our website https://www.natekj.com/app-download.html
10009189
Input code
Manually input the code connection
device on the lift table
Cancel Connect
1.download the APP
A)Iphone
B) Android
2.connecting
Before using the app, please make sure you opened the Bluetooth function of your phone.
Click this icon to setup your desired Sit height or Stand height.
Then just touch or to move this position.
Lock feature to avoid touch by mistake.
Click lock icon and it will confirm with you whether active this feature.
Confirm and App operation will lock and handset/controller operation still active.
Prompt
After confirming that the device is
locked,the device will not be operated.
Is the lock confirmed?
Cancel Confirm
3.setup
