Kuppersberg GFM 5572 W Installation and maintenance instructions

DISHWASHER
ПОСУДОМОЕЧНАЯ МАШИНА
GFM 5572 W
TECHNICAL PASSPORT
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
GESCHIRRSPÜLMASCHINE
BEDIENUNGSANLEITUNG

3
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
INHALT
TEIL I: ALLGEMEINE BESCHREIBUNG....................................................................................................4
SICHERHEITS INFORMATIONEN............................................................................................................................4
ANWEISUNGEN ZUR ERDUNG..................................................................................................................................5
ENTSORGUNG ....................................................................................................................................................................7
GERATEBESCHREIBUNG..............................................................................................................................................8
GEBRAUCH SPÜLMASCHINENS...............................................................................................................................9
SALZ IN EINEN WASSERENTHÄRTER LADEN .................................................................................................9
WARTUNG UND REINIGUNG......................................................................................................................................11
SPÜLMASCHINENPFLEGE...........................................................................................................................................14
INSTALLATIONS................................................................................................................................................................15
STROMANSCHLUSS........................................................................................................................................................15
WASSERVERSORGUNG UND WASSERABLAUF................................................................................................16
SCHLAUCHANSCHLUSS ABLASSEN......................................................................................................................17
GERÄTEPLATZIERUNG..................................................................................................................................................18
EINBAU (FÜR EINBAUGERÄTE).................................................................................................................................19
FEHLERSUCHE UND FEHLERSEITIGUNG..........................................................................................................21
LADEN VON GESCHIRR IN KÖRBE NACH STANDARD EN 50242:..........................................................24
TEIL II: BESONDERE ANWEISUNGEN ....................................................................................................26
KURZANLEITUNG.............................................................................................................................................................27
GEBRAUCH SPÜLMASCHINENS...............................................................................................................................28
WASSERENTHÄRTUNGSGERÄT................................................................................................................................30
VORBEREITUNG DES GESCHIRRS ZUM EINLADUNG .................................................................................31
VERWENDUNG VON SPÜLMITTEL UND WASCHMITTEL...........................................................................34
AUFFÜLLEN DES KLARSPÜLERBEHÄLTERS....................................................................................................35
FÜLLEN DES WASCHMITTELDOSIERERS..........................................................................................................36
PROGRAMMAUSWAHL...................................................................................................................................................37
STROMEINSPARUNG......................................................................................................................................................38
PROGRAMMSTART ..........................................................................................................................................................38
ÄNDERUNG GESTARTETE PROGRAMME.............................................................................................................39
FEHLER/FEHLERCODES...............................................................................................................................................40
TECHNISCHE INFORMATION ...................................................................................................................................41
TECHNISCHE DATEN......................................................................................................................................................42

4
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
TEIL I: ALLGEMEINE BESCHREIBUNG
Wir empfehlen, dass Sie dieses Handbuch sorgfältig lesen, bevor Sie den
Geschirrspüler verwenden, es aufbewahren und bei zukünftigen Fragen darauf
zurückgreifen.
HINWEIS:
ÂSiehe den Abschnitt „Hinweise
zur Fehlerbehebung“. Mit den darin ent-
haltenen Informationen können Sie ei-
nige der häugsten Probleme unabhän-
gig voneinander lösen.
ÂWenn Sie die Probleme nicht
selbst lösen können, wenden Sie sich
an einen Techniker.
ÂIm Zusammenhang mit der kon-
tinuierlichen Verbesserung und Moder-
nisierung seiner Produkte behält sich
der Hersteller das Recht vor, Änderun-
gen ohne vorherige Ankündigung vor-
zunehmen.
ÂWenn dieses Handbuch verloren
geht oder die darin enthaltenen Infor-
mationen veraltet sind, können Sie eine
neue Version vom Hersteller oder sei-
nem autorisierten Vertriebsmitarbeiter
erhalten.
SICHERHEITS
INFORMATIONEN
WARNUNG
Beachten Sie bei der Verwendung ei-
nes Geschirrspülers die folgenden Vor-
sichtsmaßnahmen:
ÂDieses Gerät ist für die Verwen-
dung im Haushalt
— in Essbereichen für Mitarbeiter
von Geschäften, Büros und anderen
Unternehmen;
— auf Bauernhöfen;
— Gäste von Hotels, Motels und
anderen Wohngebäuden;
— in Hostels und Privathotels.
ÂDieses Gerät kann von Kindern
ab 8 Jahren sowie von Personen mit
eingeschränkten körperlichen, sensori-
schen oder geistigen Fähigkeiten sowie
von Personen verwendet werden, die
nicht über ausreichende Erfahrung und
Kenntnisse verfügen, um damit zu ar-
beiten, jedoch nur, wenn sie beaufsich-
tigt oder in sicherem Betrieb geschult
sind das Gerät und sind sich der mög-
lichen Gefahren bewusst, die mit seiner
unsachgemäßen Verwendung verbun-
den sind.
ÂLassen Sie nicht Kinder mit dem
Gerät spielen. Reinigung und Wartung
des Gerätes dürfen nur von Kindern un-
ter Aufsicht eines Erwachsenen durch-
geführt werden (gemäß EN60335-1)

5
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
ANWEISUNGEN ZUR
ERDUNG
ÂDieses Gerät muss ge-
erdet sein. Im Falle einer
Fehlfunktion oder Fehl-
funktion kann die Erdung
das Risiko eines Strom-
schlags verringern, indem gefährlicher
elektrischer Strom durch einen separa-
ten Stromkreis mit geringem Widerstand
abgeführt wird. Dieses Gerät ist mit ei-
nem Stecker mit Erdungsleiter ausge-
stattet.
ÂDer Stecker muss an eine geeig-
nete Steckdose angeschlossen werden,
die ordnungsgemäß installiert und geer-
det ist und allen Anforderungen der gel-
tenden örtlichen Vorschriften entspricht.
ÂEin falscher Anschluss des Er-
dungsleiters kann zu einem elektrischen
Schlag führen.
ÂWenn Sie nicht sicher sind, ob das
Gerät ordnungsgemäß geerdet ist, wen-
den Sie sich an einen qualizierten Elek-
triker oder an einen Kundendienst, um
die entsprechenden Prüfungen durchzu-
führen.
ÂWenn der Stecker des Geräts nicht
mit der Steckdose übereinstimmt,dürfen
keine Änderungen am Design dieses Ste-
ckers vorgenommen werden.
ÂEin qualizierter Elektriker muss
eine geeignete Steckdose für den An-
schluss des Geräts an das Stromnetz in-
stallieren.
ÂBehandeln Sie die Tür des Ge-
schirrspülers und den Geschirrkorb vor-
sichtig, setzen Sie sich nicht darauf und
stellen Sie sich nicht darauf.
ÂDieses Gerät ist nicht für Kinder
oder Personen mit körperlichen, sen-
sorischen oder körperlichen Behinde-
rungen bestimmt. Geistige Fähigkeiten
oder mangelnde notwendige Erfahrung
und Kenntnisse, es sei denn, sie stehen
unter der Aufsicht einer für ihre Sicher-
heit verantwortlichen Person oder wer-
den von ihnen in Bezug auf die sichere
Verwendung des Geräts (gemäß den An-
forderungen der IEC 60335-1) instruiert.
ÂVerpackungsteile können für
Kinder gefährlich sein.
ÂDieses Gerät ist nur für den Haus-
gebrauch in Innenräumen bestimmt.
Tauchen Sie das Gerät,das Netzkabel
oder den Netzstecker nicht in Wasser
oder andere Flüssigkeiten, um einen
Stromschlag zu vermeiden.
Ziehen Sie den Netzstecker aus der
Steckdose, um das Gerät zu reinigen
und zu warten.
ÂReinigen Sie es mit einem wei-
chen Tuch, das in einer Lösung aus Was-
ser und einem milden Reinigungsmit-
tel angefeuchtet ist, und wischen Sie es
dann erneut mit einem trockenen Tuch
ab.

6
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
ÂSchalten Sie den Geschirrspüler
erst ein, wenn alle Schutzabdeckungen
am Schrank angebracht sind.
ÂDie Tür eines funktionierenden
Geschirrspülers sollte mit Vorsicht geöff-
net werden, da dadurch heißes Wasser
verschüttet werden kann.
ÂStellen Sie keine schweren Ge-
genstände auf eine offene Tür. Andern-
falls kann das Gerät umkippen.
ÂBeim Laden von Geschirr:
1) Stellen Sie scharfe Gegenstände
nicht so auf, dass sie versehentlich die
Türdichtung beschädigen könnten.
2) Warnung. Messer und anderes Be-
steck mit scharfen Kanten sollten so in
den Korb gelegt werden, dass die schar-
fen Teile nach unten zeigen oder hori-
zontal liegen.
ÂEinige in Geschirrspülmaschinen
verwendete Reinigungsmittel haben
stark alkalische Eigenschaften. Solche
Substanzen sind beim Verschlucken äu-
ßerst gefährlich. Lassen Sie diese Pro-
dukte nicht mit Ihren Augen oder Ihrer
Haut in Kontakt kommen und erlauben
Sie Kindern nicht, sich einer Geschirr-
spülmaschine mit geöffneter Tür zu nä-
hern.ÂVergewissern Sie sich nach Ab-
schluss des Spülgangs, dass die Wasch-
mittelschublade vollständig leer ist.
ÂVerwenden Sie dieses Gerät nicht
zum Waschen von Kunststoffartikeln, es
sei denn, diese sind als spülmaschinen-
fest oder ähnlich gekennzeichnet.
ÂBefolgen Sie bei der Pege von
Kunststoffgeschirr ohne dieses Etikett
die Empfehlungen des Herstellers.
ÂVerwenden Sie nur Reinigungs-
mittel und Spülmittel, die für die Ver-
wendung in Geschirrspülmaschinen
empfohlen werden.
ÂEs ist verboten,Seife,Waschmittel
sowie Waschmittel zum Geschirrspülen
in der Spülmaschine zu verwenden.
ÂLassen Sie die Gerätetür nicht of-
fen, da dies zum Umkippen führen kann.
Wenn das Netzkabel beschädigt ist,
muss es durch Kontaktaufnahme mit
dem Hersteller des Geräts, einer Kun-
dendienststelle oder einem qualizier-
ten Fachmann ausgetauscht werden, um
das Auftreten gefährlicher Situationen
zu verhindern.
ÂBiegen oder quetschen Sie das
Netzkabel während der Installation
nicht zu stark.
ÂEs ist auch nicht erlaubt, die Steu-
erung zu zerlegen.
ÂDas Gerät muss mit einem neuen
Satz Schläuche an den Wasserhahn an-
geschlossen werden. Die Wiederverwen-
dung alter Schläuche ist nicht gestattet.
ÂWenn 30 Minuten lang keine Vor-
gänge mit dem Gerät ausgeführt werden,
verlässt es automatisch den Standby-
Modus und schaltet sich aus, um Energie
zu sparen.
ÂDer Geschirrspüler ist für das Ab-
waschen von bis zu 8 Geschirrsätzen
ausgelegt.
ÂDer maximal zulässige Wasser-
druck am Einlass beträgt 1 MPa.
ÂDer minimal zulässige Einlass-
wasserdruck beträgt 0,04 MPa.

7
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
ENTSORGUNG
ÂBei Fragen zur Entsorgung von
Verpackungen und Geräten wenden Sie
sich bitte an ein spezialisiertes Abfall-
recyclingzentrum.
Zusätzlich ist es für ein Gerät, das
seine Lebensdauer erreicht hat, erfor-
derlich, das Stromkabel abzuschneiden
und den Türverriegelungsmechanismus
zu deaktivieren (zu zerstören).
ÂKartonverpackungen bestehen
aus Recyclingpapier und sollten zur
weiteren Verarbeitung an den Papierab-
fallsammelstellen abgegeben werden.
ÂIndem Sie das Gerät gemäß den
geltenden Gesetzen und Vorschriften
entsorgen, tragen Sie dazu bei, Umwelt-
verschmutzung durch Abfall und die da-
raus resultierenden negativen Auswir-
kungen auf die menschliche Gesundheit
zu vermeiden.
ÂWeitere Informationen zum Re-
cycling dieses Produkts erhalten Sie von
Ihrer Gemeinde oder Ihrem örtlichen
Entsorgungsunternehmen.
ÂENTSORGUNG: Dieses Gerät darf
nicht mit dem Hausmüll entsorgt wer-
den. Die Entsorgung dieses Geräts er-
fordert eine Sortierung und die Verwen-
dung geeigneter Recyclingmethoden.

8
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
GERATEBESCHREIBUNG
ACHTUNG!
Lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie den Geschirr-
spüler benutzen. Auf diese Weise können Sie maximale Efzienz beim Gebrauch
dieses Geräts gewährleisten.
HINWEIS.
Die Abbildungen dienen nur zur Veranschaulichung, einige Modelle können von
den in den Abbildungen gezeigten Instrumentenvarianten abweichen.
Oberer Sprüharm
Besteckkorb
Sprüharm
Unterer Korb
Oberer Korb
Filterknoten
Spender
Salzbehälter

9
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
GEBRAUCH SPÜLMASCHINENS
SALZ IN EINEN
WASSERENTHÄRTER
LADEN
HINWEIS:
Wenn Ihr Modell nicht mit einem
Wasserenthärter ausgestattet ist, kön-
nen Sie diesen Abschnitt überspringen.
Verwenden Sie nur Spezialsalz für Ge-
schirrspüler.
Der Salzbehälter bendet sich unter
dem Unterkorb. Nachfolgend nden Sie
eine Beschreibung zum Ausfüllen:
WARNUNG
ÂVerwenden Sie nur Spezialsalz
für Geschirrspüler!
Die Verwendung anderer, für Ge-
schirrspüler ungeeigneter Salzsorten,
insbesondere Tafelsalz, kann den Was-
serenthärter beschädigen. Für Schäden,
die durch die Verwendung der falschen
Salzsorte verursacht werden, über-

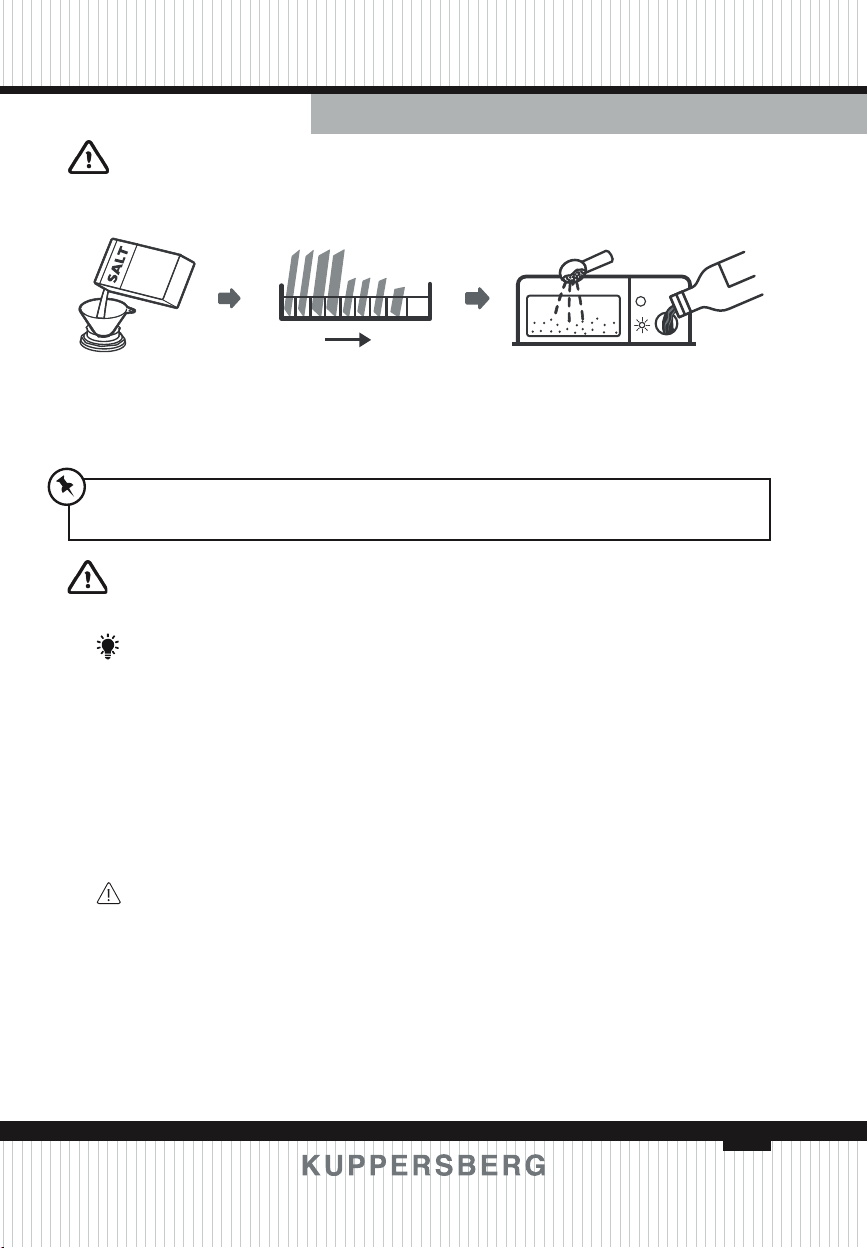

Vor Verwendung der Spülmaschine:
1. Stellen Sie den Wasserenthärter ein.
2. Gießen Sie Salz in einen Wasserenthärter.
3. Legen Sie das Geschirr in den Korb.
4. Füllen Sie Spender.
Lesen Sie Abschnitt 1 «Wasserenthärter» aus TEIL II: Besondere Anweisungen,
wenn Sie den Wasserenthärter einstellen müssen.
Innenteil Außenteil
nimmt der Hersteller keine Garantie
und haftet nicht für die Folgen solcher
Handlungen.
ÂSalz sollte nur vor Beginn des Zy-
klus eingefüllt werden.
Dadurch werden Situationen ver-
mieden, in denen Salz oder Salzwasser
über längere Zeit auf dem Boden der
Maschine verbleiben kann, was zur Bil-
dung von Korrosion führen kann.

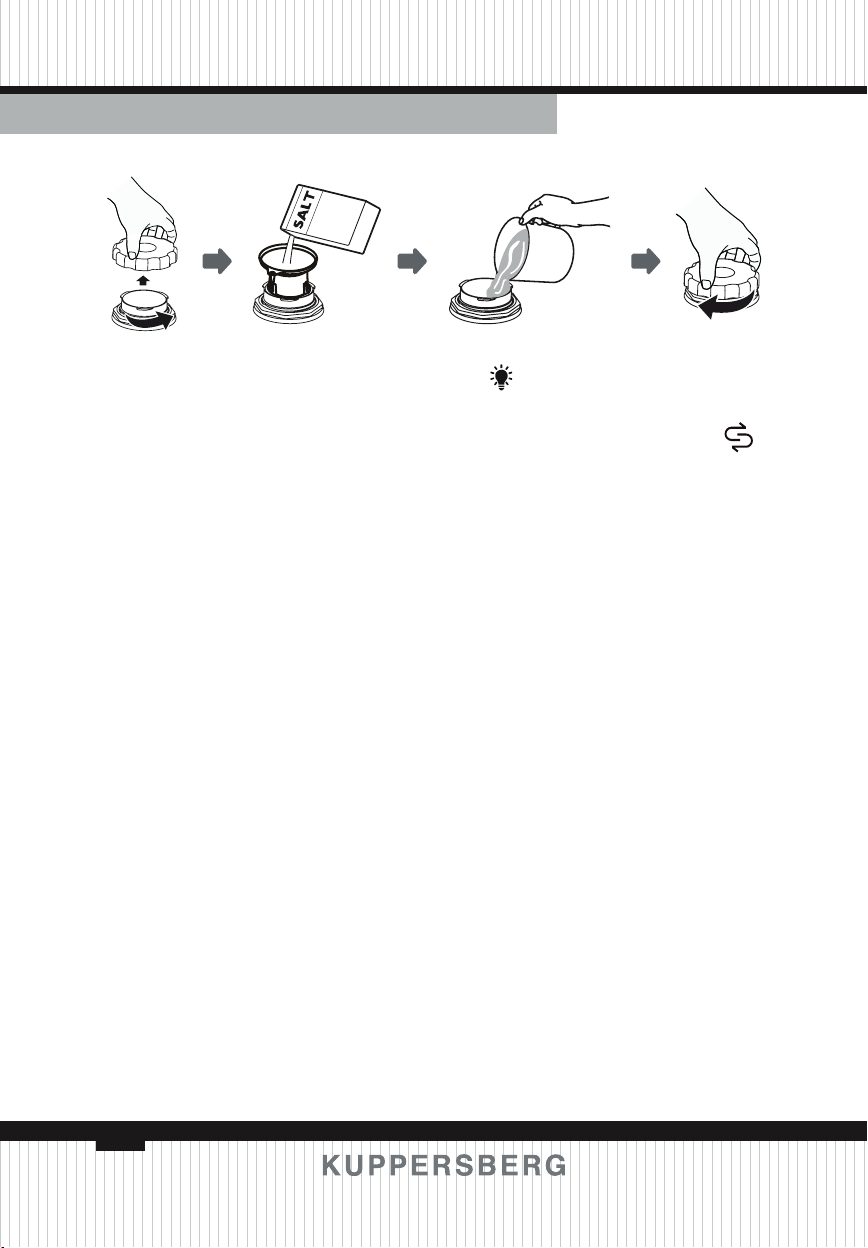

Gehen Sie folgendermaßen vor, um
Salz in die Spülmaschine zu geben:
1. Entfernen Sie den Unterkorb
und schrauben Sie den Tankdeckel ab.
2. Setzen Sie das Ende des Trich-
ters (mitgeliefert) in das Loch und ge-
ben Sie ca.1 kg Salz für die Spülmaschi-
ne hinzu.

10
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
3. Füllen Sie den Salzbehälter
vor dem ersten Abwasch bis zum ma-
ximalen Füllstand mit Wasser. Es kann
jedoch eine geringe Menge Wasser aus
dem Salzbehälter austreten - dies ist
normal.
4. Ziehen Sie den Deckel nach
dem Befüllen des Behälters fest an.
5. Nachdem der Salzbehälter voll
ist, hört die Salzstandsanzeige auf zu
leuchten.
6. Unmittelbar nach dem Befüllen
des Salzbehälters muss das Spülpro-
gramm gestartet werden (wir empfeh-
len die Verwendung eines kurzen Pro-
gramms). Andernfalls kann Salzwasser
das Filtersystem, die Pumpe oder ande-
re wichtige Komponenten der Maschine
beschädigen. In solchen Fällen entfällt
die Gewährleistung.
HINWEIS:
ÂFüllen Sie das Salz erst nach,
wenn die Salzstandsanzeige ( ) auf
dem Bedienfeld aueuchtet. Je nach-
dem, wie gut sich das Salz auöst, kann
die Kontrollleuchte für den Salzstand
nach dem Befüllen des Tanks noch eini-
ge Zeit brennen.
Wenn das Bedienfeld (bei einigen
Modellen) nicht über eine Salzstands-
anzeige verfügt, können Sie das Datum
der nächsten Salzbetankung im Wasser-
enthärter anhand der Anzahl der von
der Geschirrspülmaschine durchgeführ-
ten Spülgänge grob berechnen.
ÂBei Salzverschmutzung soll-
te das Programm «Einweichen» oder
«Schnellwäsche» gestartet werden, um
den Überschuss zu entfernen.

11
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
WARTUNG UND REINIGUNG
PFLEGE VON
AUSSENFLÄCHEN
Tür und Türdichtung
Reinigen Sie die Türdichtungen re-
gelmäßig mit einem weichen, feuchten
Tuch, um Speisereste zu entfernen.
Beim Laden von Utensilien können
Essens- oder Getränkereste an die Sei-
ten der Spülmaschinentür fallen. Diese
Flächen benden sich außerhalb der
Spülkammer und das von den Sprüh-
armen zugeführte Wasser erreicht sie
nicht. Bevor Sie die Tür schließen, soll-
ten Sie die Seiten von Speiseresten und
anderen Verunreinigungen reinigen.
Bedienfeld
Zur Reinigung darf das Bedienfeld
nur mit einem weichen, feuchten Tuch
abgewischt werden.
WARNUNG
ÂVerwenden Sie während der Rei-
nigung keine Spritzpistolen, um zu ver-
hindern, dass Wasser in das Türschloss
und in die elektrischen Komponenten
eindringt.
ÂDarüber hinaus dürfen keine
Scheuermittel und Scheuerschwämme
verwendet werden, da sie Kratzer auf
der Oberäche hinterlassen können. Be-
achten Sie auch, dass einige Papiertü-
cher Kratzer oder Flecken auf der Ober-
äche hinterlassen können.
WARTUNG DER INNEREN
OBERFLÄCHEN
Filtrationssystem
Das im Boden der Waschkammer
installierte Filtersystem hält beim
Waschen große Speisereste und
andere Verunreinigungen zurück. Die
Ansammlung großer Mengen von
Speiseresten kann zum Verstopfen des
Filters führen. Daher muss der Zustand
der Filter regelmäßig überprüft und
unter ießendem Wasser gereinigt
werden.Um die Filter der Waschkammer
zu reinigen, gehen Sie wie folgt vor.
HINWEIS
Die Abbildungen dienen nur zur
Veranschaulichung, das Aussehen der
Komponenten des Filtersystems und
der Sprüharme kann je nach Modell
variieren.

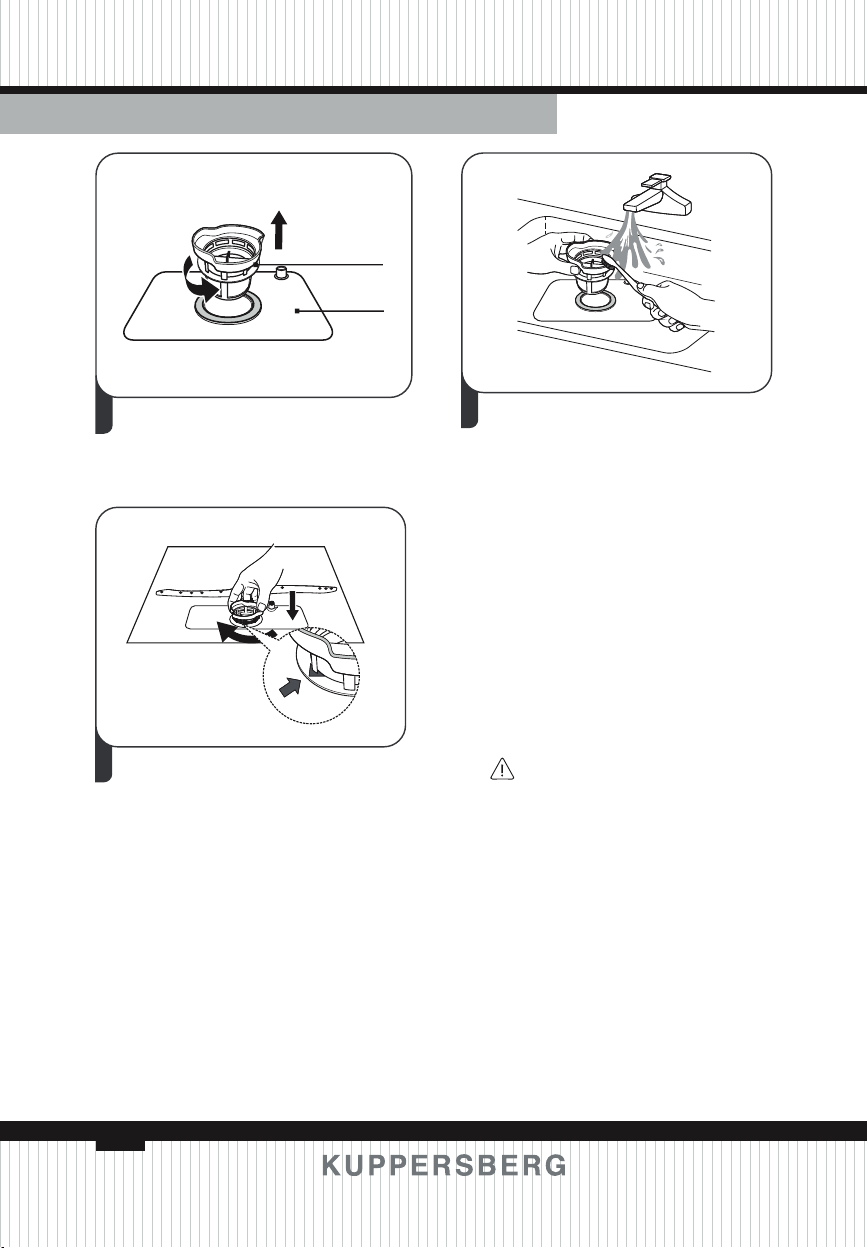

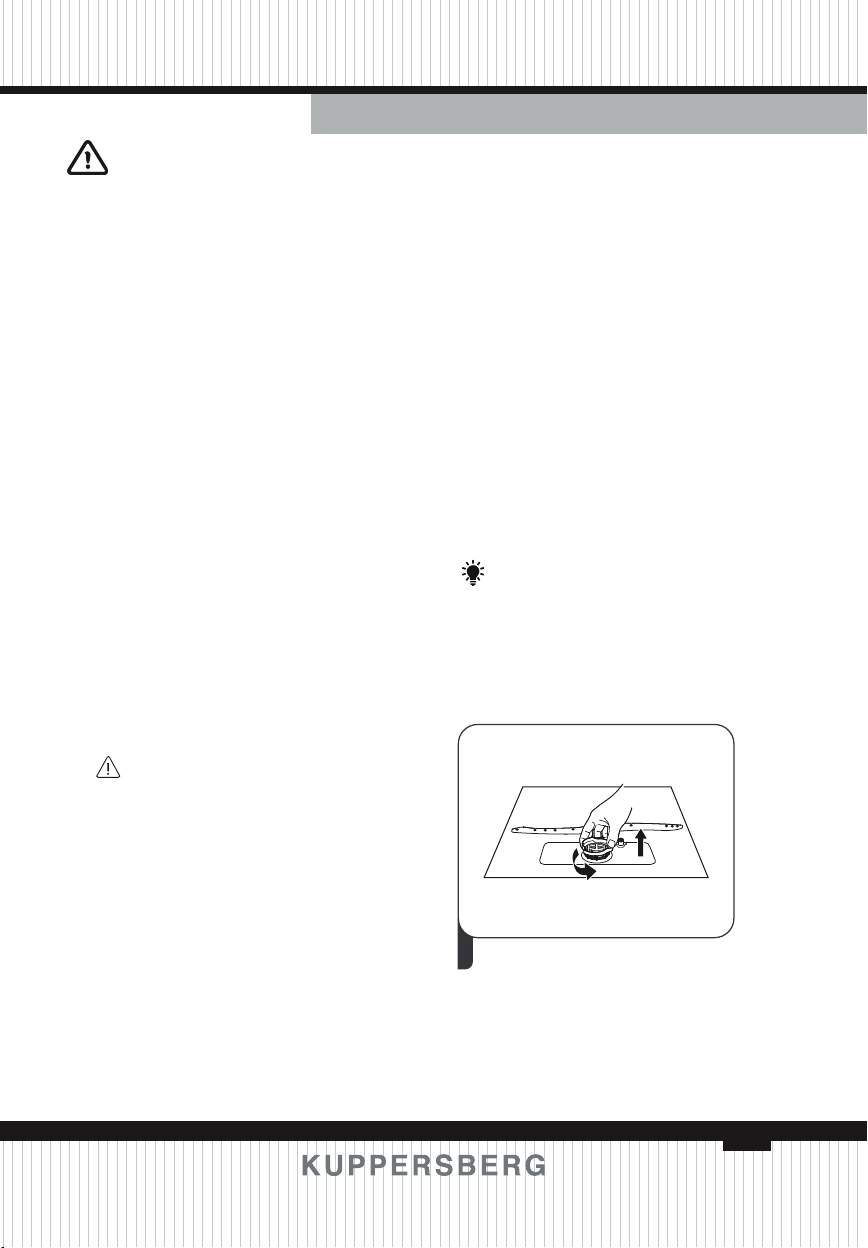

Halten Sie den Groblter am Ge-
häuse und drehen Sie ihn gegen
den Uhrzeigersinn,um den Filter zu
lösen.
Heben Sie den Filter an und neh-
men Sie ihn aus der Spülmaschine.
1
2
Öffnen

12
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
Heben Sie den Feinlter an und neh-
men Sie ihn aus dem Hauptlter he-
raus.
Große Speisereste können durch
Waschen des Filters unter ießen-
dem Wasser entfernt werden.
Verwenden Sie für eine gründlichere
Reinigung eine weiche Bürste.
Die Montage des Filters erfolgt in
umgekehrter Reihenfolge,setzen Sie
die Filtrationseinheit ein und dre-
hen Sie sie zum Schließen im Uhr-
zeigersinn (gemäß Pfeil).
WARNUNG
ÂZiehen Sie die Filter nicht zu fest
an. Stellen Sie sicher, dass die Filter ins-
talliert sind, da sonst große Speisereste
in das System gelangen und die Kanäle
verstopfen können.
ÂBenutzen Sie den Geschirrspü-
ler nicht ohne Filter. Eine unsachgemä-
ße Installation des Filters kann die Ef-
zienz des Geräts beeinträchtigen sowie
das Geschirr und das Gerät selbst be-
schädigen.
1
2
Feinlter
Hauptlter
3
4
3
4

13
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
DIE SPRÜHARME
Die Sprüharme müssen regelmäßig
gereinigt werden, damit die in hartem
Wasser enthaltenen Chemikalien die
So entfernen Sie den oberen Sprüh-
strahl: Halten Sie die Mutter noch
in der Mitte, drehen Sie den Strahl
gegen den Uhrzeigersinn und lassen
Sie ihn los.
Waschen Sie die Kipphebel in war-
mem Seifenwasser und reinigen Sie
die Düsen mit einer weichen Bürs-
te.Spülen Sie sie dann gründlich aus
und ersetzen Sie sie.
Um den unteren Sprüharm nach
oben ziehen zu entfernen.
2
1
3
2
1
3
21
3
Düsen und Lager der Sprüharme nicht
verstopfen.
Gehen Sie wie folgt vor, um die
Sprüharme zu reinigen:

14
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
SPÜLMASCHINENPFLEGE
Verwenden Sie keine Lösungsmittel
oder Scheuermittel.
Verwenden Sie keine Lösungsmit-
tel oder Scheuermittel, um die Außen-
ächen des Gehäuses und die Gummi-
teile des Geschirrspülers zu reinigen. Zu
diesem Zweck dürfen nur Taschentücher
und eine warme Seifenlösung verwen-
det werden.
Um Flecken und Plaque von innen
zu entfernen, verwenden Sie ein mit et-
was Essig getränktes Tuch oder speziel-
le Reinigungsmittel für Geschirrspüler.
Wenn Sie das Gerät längere Zeit
nicht benutzen möchten
Es wird empfohlen,den Spülvorgang
zu starten, ohne Geschirr zu laden, und
dann den Netzstecker aus der Steckdose
zu ziehen, die Wasserzufuhr abzusper-
ren und die Gerätetür leicht geöffnet zu
lassen. Diese Maßnahmen verlängern
die Lebensdauer der Dichtungen und
verhindern das Auftreten eines unange-
nehmen Geruchs im Gerät.
Bewegen der Spülmaschine
Halten Sie das Gerät beim Bewegen
möglichst aufrecht. Im Notfall ist es er-
laubt, das Gerät in eine horizontale Po-
sition zu bringen, so dass sich die Rück-
wand unten bendet.
Frostschutz
In der kalten Jahreszeit müssen Maß-
nahmen getroffen werden, um ein Ein-
frieren des Geschirrspülerszu verhindern.
Führen Sie am Ende jedes Waschgangs
die folgenden Schritte aus:
1. Trennen Sie den Geschirrspüler
von der Stromquelle.
2. Die Wasserversorgung absper-
ren und die Wasserzuleitung vom Was-
serversorgungsventil trennen.
3. Lassen Sie das Wasser aus der
Wasserversorgungsleitung und dem
Wasserversorgungsventil ab (verwenden
Sie einen geeigneten Behälter, um das
austretende Wasser aufzufangen).
4. Schließen Sie die Wasserversor-
gungsleitung wieder an das Wasserver-
sorgungsventil an.
5. Entfernen Sie den Filter vom
Boden des Tanks und fangen Sie mit ei-
nem Schwamm Wasser aus der Pfanne
auf.
Nach jedem Abwasch
Stellen Sie nach jedem Geschirrspü-
len die Wasserzufuhr zum Gerät ab und
lassen Sie die Tür leicht geöffnet, da-
mit sich keine Feuchtigkeit und unan-
genehmen Gerüche im Inneren des Ge-
schirrspülers ansammeln.
Ziehen Sie das Netzkabel ab.
Ziehen Sie vor der Reinigung oder
Wartung den Netzstecker aus der Steck-
dose.

15
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
INSTALLATIONS
WARNUNG
Stromschlaggefahr!
Stellen Sie vor der Installation des Geschirrspülers sicher, dass er von
der Stromquelle getrennt ist.
Bei Nichtbeachtung besteht die Gefahr eines Stromschlags, der zu
schweren Verletzungen bis hin zum Tod führen kann.
ACHTUNG!
Das Verlegen von Rohren und die Installation elektrischer Geräte dürfen
nur von Fachleuten durchgeführt werden.
STROMANSCHLUSS
WARNUNG
Zur persönlichen Sicherheit:
ÂVerwenden Sie zum Anschließen
dieses Geräts an die Stromversorgung
keine Verlängerungskabel oder Adapter
(Adapter).
ÂDen im Netzkabel enthaltenen
Erdungsleiter nicht abschneiden oder
entfernen.
Energieanforderungen
Die Nennspannung und andere elekt-
rische Parameter des Geschirrspülers, die
zum Anschließen an das Stromnetz er-
forderlich sind, sind auf dem Typenschild
(Etikett) angegeben. Verwenden Sie eine
geeignete 10 A / 13 A / 16 A-Sicherung,
eine empfohlene verzögerte Sicherung
oder einen Leistungsschalter und stellen
Sie einen separaten Stromkreis für die
Stromversorgung dieses Geräts bereit.
Stromanschluss
Stellen Sie sicher, dass die Span-
nung und Frequenz der Netzversorgung
mit den auf dem Typenschild des Geräts
angegebenen Daten übereinstimmen.
Der Netzstecker des Geräts darf nur an
eine ordnungsgemäß geerdete Steck-
dose angeschlossen werden. Wenn die
Steckdose,an die das Gerät angeschlos-
sen werden soll, nicht mit dem Netz-
stecker des Geräts übereinstimmt, tau-
schen Sie die Steckdose aus. In solchen
Fällen dürfen keine Adapter, Adapter
und ähnliche Geräte verwendet werden,
da deren Verwendung zu Überhitzung
und Verbrennungen führen kann.
Stellen Sie vor der Verwendung
des Geräts sicher, dass es ordnungsge-
mäß geerdet ist.

16
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
WASSERVERSORGUNG
UND WASSERABLAUF

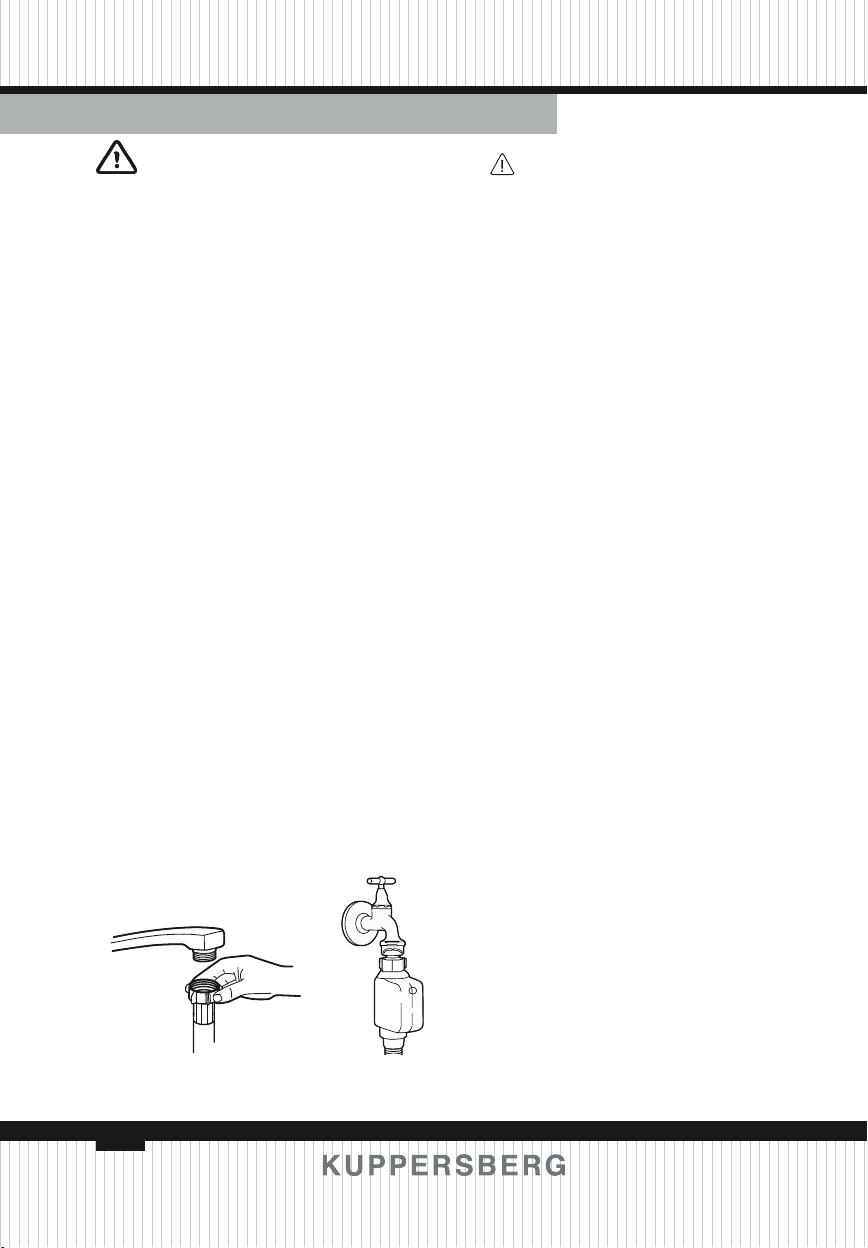

Kaltwasseranschluss
Schließen Sie den Kaltwasser-
schlauch an den 4-Zoll-Gewindestut-
zen an und vergewissern Sie sich, dass
er festsitzt.
Wenn der Anschluss mit neuen oder
über einen längeren Zeitraum nicht ver-
wendeten Wasserversorgungsschläu-
chen hergestellt wird, muss Wasser
durch diese geleitet werden und si-
chergestellt werden, Diese Maßnahme
trägt dazu bei, ein versehentliches Blo-
ckieren (Blockieren) des Wasserversor-
gungskanals und damit den Ausfall des
Geräts zu verhindern.
Über den sicheren
Wasserschlauch
Der sichere Wasserversorgungs-
schlauch hat doppelte Wände. Dieser
Schlauch blockiert die Wasserversor-
gung, wenn ein Durchbruch oder eine
Undichtigkeit festgestellt wird, sowie
wenn der Luftraum zwischen dem Ver-
sorgungsschlauch selbst und dem äu-
ßeren Wellschlauch vollständig mit
Wasser gefüllt ist.
sicherer
Wasserschlauch
Standardwasserschlauch
WARNUNG
Der Verbindungsschlauch des Was-
sermischers kann platzen, wenn er an
dasselbe Rohr wie der Geschirrspü-
ler angeschlossen wird. Wenn möglich,
wird empfohlen, den Mischerschlauch
vom Rohr zu trennen und das Loch mit
einem Stopfen zu verschließen
Trennen Sie den sicheren Wasserzu-
laufschlauch
1. Ziehen Sie den Sicherheitswas-
serschlauch ganz aus dem Staufach an
der Rückseite des Geschirrspülers.
2. Schrauben Sie den Sicherheits-
wasserversorgungsschlauch an einen
4-Zoll-Gewindebohrer.
3. Öffnen Sie den Wasserhahn
vollständig, bevor Sie den Geschirrspü-
ler einschalten.
Trennen Sie den sicheren Wasserzu-
laufschlauch
1. Wasserzufuhr absperren.
2. Schrauben Sie den sicheren
Wasserversorgungsschlauch ab und
trennen Sie ihn vom Wasserhahn.

17
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
SCHLAUCHANSCHLUSS
ABLASSEN

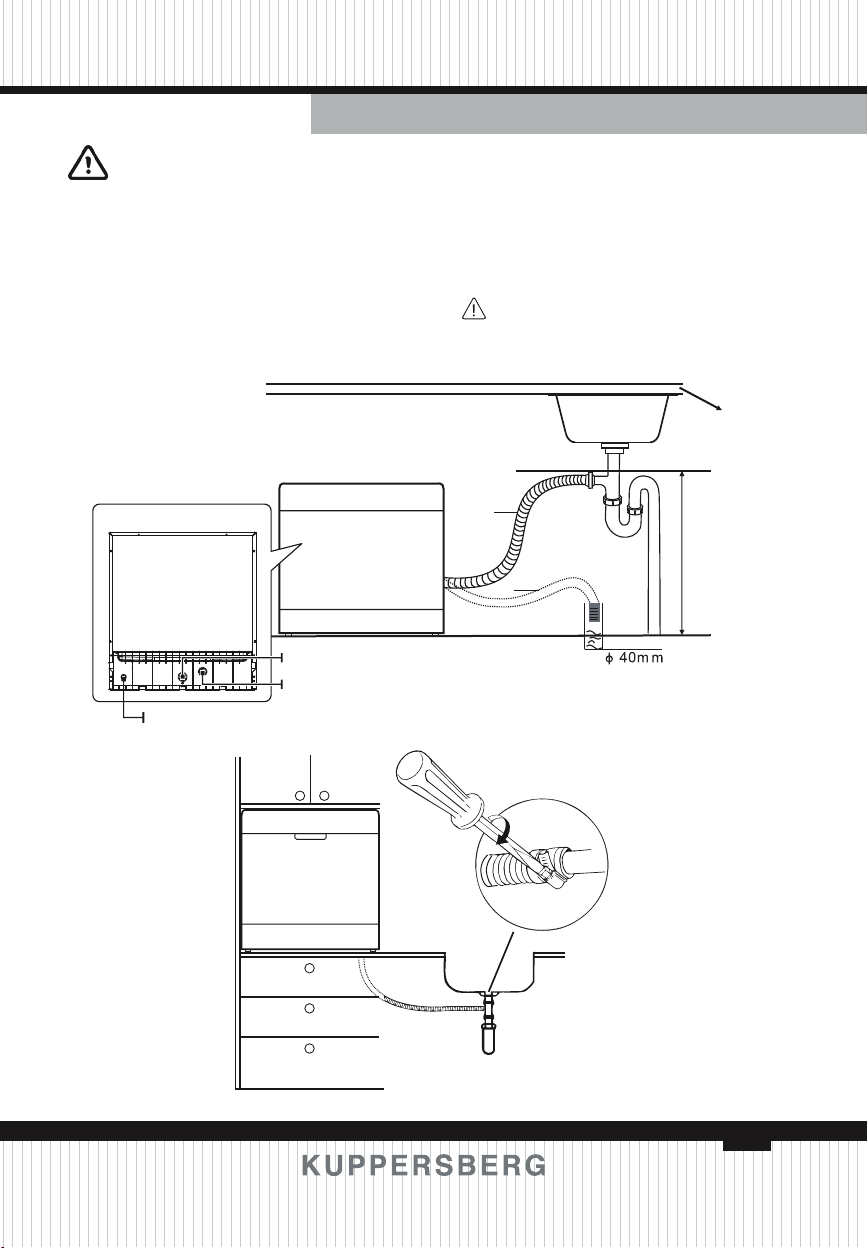

Stecken Sie den Abussschlauch in
das Abussrohr (Abwasserkanal) mit ei-
nem Durchmesser von mindestens cm
oder leiten Sie ihn in die Spüle, ohne
ihn zu verbiegen oder zu quetschen. Die
Ablaueitung darf nicht höher als 750
mm sein. Das freie Schlauchende darf
nicht in Wasser getaucht werden, da
sonst ein Rückuss auftreten kann.
Der Ablaufschlauch muss in Posi-
tion A oder B fest sitzen.
Arbeitsplatte
Nicht mehr als 750 mm
Stromkabel
Wassereinlass
Rohr ablassen
B
A
Rückseite der Spülmaschine
Schlauch ablassen

18
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine
Installieren Sie das Gerät an dem
Ort, den Sie benötigen. Die Rückwand
sollte sich in der Nähe der Wand ben-
den, und die Seitenwände sollten paral-
lel zu den Schränken oder Wänden sein.
Der Geschirrspüler ist mit Schläuchen
zur Wasserversorgung und zum Ablas-
sen ausgestattet, die zur Vereinfachung
der Installation sowohl links als auch
rechts daran angeschlossen werden
können.
GERÄTEPLATZIERUNG
Restwasser aus Schläuchen ablassen
Bendet sich die Spüle in einer Hö-
he von 1000 mm oder mehr über dem
Boden, kann das in den Schläuchen ver-
bleibende Wasser nicht direkt in die
Spüle abgelassen werden. Zu diesem
Zweck sollte ein Becken oder ein ande-
rer geeigneter Behälter verwendet wer-
den, der unter dem Niveau des Wasch-
beckens platziert werden sollte.
Ablaßstutzen
Schließen Sie den Schlauch an, um
das Wasser abzulassen. Um Wasserlecks
zu vermeiden, muss der Ablaufschlauch
korrekt an das entsprechende Ablauf-
rohr angeschlossen werden. Stellen Sie
sicher, dass der Ablaufschlauch nicht
geknickt oder gedrückt wird.
Verlängerungsschlauch
Wenn Sie den Ablaufschlauch ver-
längern müssen, verwenden Sie einen
zusätzlichen Schlauch, der dem vorhan-
denen Ablaufschlauch ähnelt.
Die Gesamtlänge des Schlauchs soll-
te 4 m nicht überschreiten,da dies sonst
die Waschefzienz verringern kann.
Siphonanschluss
Der Anschluss an das Abussrohr
sollte in einer Höhe von nicht mehr als
100 cm vom Boden des Geschirrspülers
erfolgen. Der Ablaufschlauch muss ge-
sichert sein.

19
DEUTSCH TECHNISCHER PASS
Geschirrspülmaschine
EINBAU (FÜR EINBAUGERÄTE)
Schritt 1.Auswählen eines Installationsorts für einen Geschirrspüler
Neben dem Geschirrspüler sollten
Schläuche zum Zu- und Abführen von
Wasser sowie ein Netzkabel verlegt
werden.
Nachfolgend nden Sie Informatio-
nen zu den Abmessungen des Schranks
und dem Standort des Geschirrspülers.

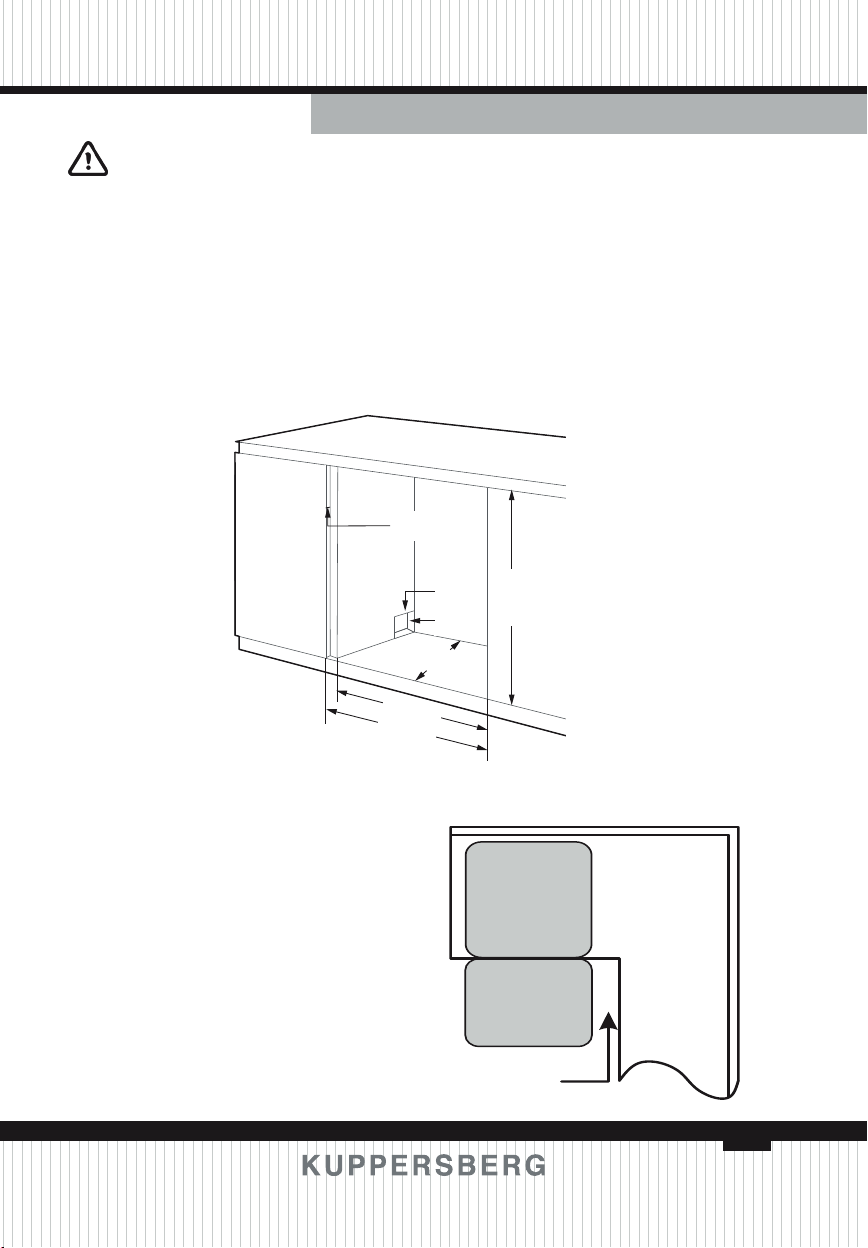

1. Der Abstand zwischen der Ober-
seite des Geschirrspülers und dem
Schrank sowie den an den Schrank an-
grenzenden Außentüren muss weniger
als 5 mm betragen.
2. Wenn der Geschirrspüler in
der Ecke des Schranks installiert ist,
müssen geeignete Räume für das freie
Öffnen der Tür vorhanden sein. Spülmaschine Küchenmodul
(Schrank)
Spülmaschi-
nentür
Abstand nicht weniger
als 50 mm
20
100
80
550
560
600
600

20
TECHNISCHER PASS DEUTSCH
Geschirrspülmaschine

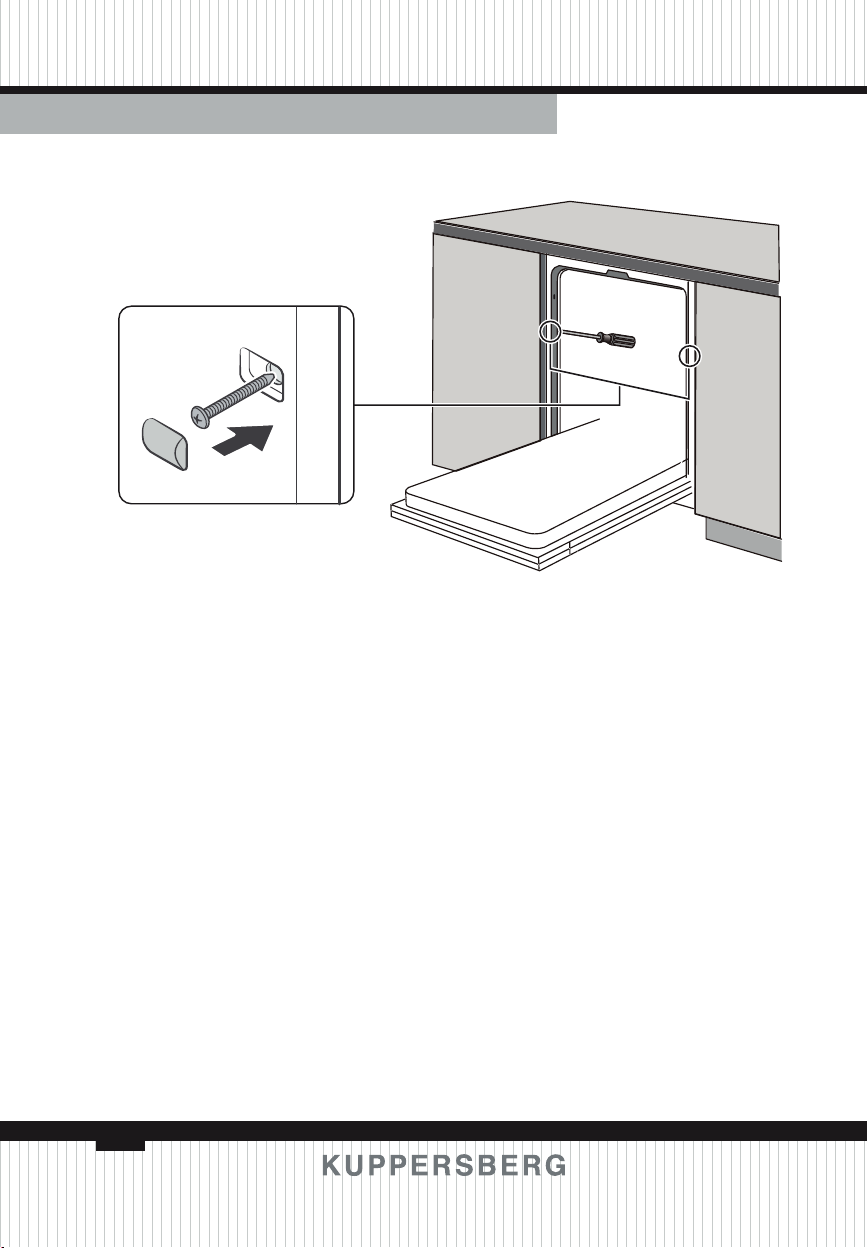

Schritt 2. Einbau des Geschirrspülers in eine Küchenzeile
