Kurtz Ersa DTM 100 User manual

Ersa GmbH
Leonhard-Karl-Str. 24 Telefon +49 9342/800-0
97877 Wertheim/Germany Fax +49 9342/800-127
www.ersa.com service.tools@kurtzersa.de
Bedienungsanleitung
Operating Instructions
Ersa DTM 100
Digitales Temperaturmessgerät
Digital temperature measuring device

23VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Inhaltsverzeichnis
Inhaltsverzeichnis
1. Einführung............................................................................................................... 3
1.1 BesmmungsgemäßeVerwendung....................................................................................... 3
1.2 Copyright,Haung ................................................................................................................. 3
2. Technische Daten .................................................................................................... 4
3. Zu Ihrer Sicherheit................................................................................................... 5
4. Transport, Lagerung und Entsorgung....................................................................... 5
4.1 Transport und Lagerung......................................................................................................... 5
4.2 Entsorgung ............................................................................................................................. 5
5. Funkonsbeschreibung ........................................................................................... 6
5.1 Temperaturerfassung an Lötspitzen mit dem Sensorkopf.................................................... 6
5.2 Temperaturerfassung an anderen Geräten........................................................................... 6
6. Wartung .................................................................................................................. 7
6.1 NachjuserendesTemperaturmessgeräts............................................................................ 7
6.2 Auswechseln des Sensordrahts ............................................................................................. 8
6.3 Baerie................................................................................................................................... 9
6.4 Gehäuse reinigen ................................................................................................................... 9

3
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Einführung
1. Einführung
ErsaDTM100isteinhochwergeskompaktesTemperaturmessgerät,welchesdurch
seine neue Technik eine sehr schnelle und genaue Wiedergabe der Temperaturmessung
gewährleistet. Die exakten Temperaturwerte werden innerhalb kürzester Zeit auf dem
gut lesbaren LCD Display angezeigt.
DurchdenpatenertenSensorkopfDTM101eignetsichdasGeräthervorragendzum
Überprüfen von Lötspitzentemperaturen.
1.1 BesmmungsgemäßeVerwendung
Das Ersa DTM 100 ist ein Temperaturmessgerät. Eine andere oder darüber hinausgehen-
deVerwendungistnichtvorgesehen.BeinichtbesmmungsgemäßemGebrauchundEin-
grienindasGeräterlöschenGarane-undHaungsansprüchedesKäufersgegenüber
demHersteller.DasGerätdarfnichtfürdiagnosscheodersonsgemedizinischeZwecke
amPaentenverwendetwerden.
1.2 Copyright,Haung
ErsahatdieseBetriebsanleitungmitgroßerSorgfalterstellt.EskannjedochkeineGaran-
einBezugaufInhalt,VollständigkeitundQualitätderAngabenindieserAnleitungüber-
nommenwerden.DerInhaltwirdgepegtunddenaktuellenGegebenheitenangepasst.
AlleindieserBetriebsanleitungveröentlichtenDatensowieAngabenüberProdukte
undVerfahren,wurdenvonunsunterEinsatzmodernstertechnischerHilfsmiel,nach
bestenWissenermielt.DieseAngabensindunverbindlichundenthebendenAnwender
nicht von einer eigenverantwortlichen Prüfung vor dem Einsatz des Gerätes. Wir über-
nehmenkeineGewährfürVerletzungenvonSchutzrechtenDrierfürAnwendungenund
VerfahrensweisenohnevorherigeausdrücklicheundschrilicheBestägung.Technische
Änderungen im Sinne einer Produktverbesserung behalten wir uns vor.
ImRahmendergesetzlichenMöglichkeitenistdieHaungfürunmielbareSchäden,
FolgeschädenundDrischäden,dieausdemErwerbdiesesProduktesresuleren,ausge-
schlossen.
Alle Rechte vorbehalten. Das vorliegende Handbuch darf, auch auszugsweise, nicht ohne
dieschrilicheGenehmigungderErsaGmbHreproduziert,übertragenoderineineande-
re Sprache übersetzt werden.

43VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Technische Daten
2. Technische Daten
TemperaturmessgerätDTM103
Fühler NiCr-NinachDIN43710,TypK,steckbar
Messbereich −50°Cbis1150°C
Genauigkeit von−20°Cbis550°Cundvon920°Cbis1150°Cbesserals1%,±1Digit
(imgesamtenPlusbereichkeingrößererFehlerals1,5%,±1Digitvom
Messwert)
Auösung 1°C
Anzeige 13 mm LCD-Anzeige
Umgebungstemperatur 0°Cbis45°C
RelaveLufeuchgkeit 0–80%,nichtkondensierend
Nenntemperatur 25°C
Spannungsversorgung 9VBlockbaerie
Baeriezustandsanzeige <Bat>
Abmessungen ca. 106 mm x 67 mm x 30 mm (H x B x T)
Gewicht ca.150gmitBaerie
Sensorkopf mit Sensordraht DTM 101
Messbereich 0°Cbis600°C
Messgenauigkeit ±0,75%
Umgebungstemperatur 0°Cbis32°C
Anschluss Thermoelement Typ K, Chrom/Alumel
Gewicht 28 g
Sensordraht DTM 102
Durchmesser 0,15 mm
Chromel (+) Legierung aus Nickel und Chrom
Alumel(−) Legierung aus Nickel
Kalibrieradapter DTM 105
Abmessungen 110 mm x 17 mm x 8 mm
TransportkoerKF005
Material Kunststo
Abmessungen 220 mm x 160 mm x 40 mm

5
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Zu Ihrer Sicherheit
3. Zu Ihrer Sicherheit
Kontrollieren Sie vor jedem Gebrauch alle Komponenten. Ein beschädigtes Gerät darf
nicht weiter verwendet werden. Lassen Sie beschädigte Teile nur vom Fachmann oder
Hersteller reparieren. Verwenden Sie bei eventuellen Reparaturen stets Original Ersa-
Ersatzteile.
Halten Sie Unbefugte fern. Stellen Sie sicher, dass Unbefugte, insbesondere Kinder kei-
nen Zugang zu dem Gerät haben.
BeachtenSieaußerdemdieSicherheitshinweisefürGeräteundStoedieSieimZusam-
menhangmitdemDTM100verwenden(z.B.derLötstaon,derLötspitzen,desLot-
drahts etc.)
NaonaleundinternaonaleSicherheits-,Gesundheits-undArbeitsschutzvorschrien
sind zu beachten.
4. Transport, Lagerung und Entsorgung
4.1 Transport und Lagerung
TransporerenundlagernSiedasDTM100immerimmitgeliefertenTransportkoer.
Lagern Sie das Gerät in einer trockenen Umgebung.
4.2 Entsorgung
Entsorgungshinweis nach der Richtlinie 2002/96/EG des Europäischen
Parlaments und des Rates vom 27.01.2003 über Elektro- und Elektronik-
Altgeräte:
Produkte, die mit dem Symbol der durchgekreuzten Mülltonne gekenn-
zeichnetsind,dürfennichtmitunsorertemSiedlungsabfallentsorgt
werden.DieKommunenhabenhierzuSammelstelleneingerichtet.Bie
informierenSiesichbeiIhrerStadt-oderGemeindeverwaltungüberdie
zur Verfügung stehenden Möglichkeiten der getrennten Sammlung von
Altgeräten.SieleistendadurchIhrenBeitragzurWiederverwendungoder
anderen Formen der Verwendung von Altgeräten zum Schutze unserer
Umwelt und der menschlichen Gesundheit.

63VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Funktionsbeschreibung
5. Funkonsbeschreibung
5.1 Temperaturerfassung an Lötspitzen mit dem Sensorkopf
Hinweis:
BeigroßenTemperaturdierenzenzwischenderLagertemperaturund
der Umgebungstemperatur im Testumfeld wird eine Temperaturan-
gleichszeit von ca. 15 min empfohlen.
■Lötspitze an Trockenreiniger oder feuchtem Viskoseschwamm reini-
genundanschließendverzinnen.
■ZurVermeidungvonMessfehlernaufruhigeLuverhältnisseachten.
■Temperaturmessgerät DTM 100 einschalten.
■DerKreuzbereichdesSensordrahtsmussfreivonLotundFlussmiel-
resten sein, damit ein guter Kontakt zwischen Lötspitze und Sens-
ordraht möglich ist und eine exakte Messung gewährleistet werden
kann.
■Mit verzinnter Lötspitze den Sensorkopf im Kreuzbereich des Sens-
ordrahts etwas anheben. Das Eigengewicht des Sensorkopfs und des
TemperaturmessgerätshängtnunkonstantaufderheißenLötspitze.
■Temperaturanzeige auf der LCD-Anzeige ablesen.
■VergleichenSiedieAnzeigewertevonLötstaonundMessgerät.
■BerechnenSiedieTemperaturdierenz:ΔT=TLötstaon – TMessgerät
■StellenSiedieberechneteTemperaturdierenzΔTimMenüpunkt
[Kalibr.-Temp]ein(VorzeichenbesmmungüberdieDrehbewegung
am i-OP).
SolltenBeschädigungenoderFehlfunkonenamGerätauretensendenSieesbiean
den Hersteller.
5.2 TemperaturerfassungananderenGeräten
DasDTM100kannauchzurTemperaturerfassunganPlanen,Baugruppenoderelektri-
schenBauteilenverwendetwerden.SchließenSiehierzueinenK-TypTemperatursensor
(z.B.0IR6500-01)andasDTM100an.

7
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Wartung
6. Wartung
6.1 NachjuserendesTemperaturmessgeräts
DasTemperaturmessgerätDTM100istvomWerkausjusert.IsteinNachjuseren
erforderlich,führenSiemitHilfeeinesKalibratorsfolgendeSchriedurch,oderschicken
Sie das Gerät dazu an den Hersteller.
■Das Gerät muss vor Beginn der Justage Raumtemperatur angenom-
men haben.
■ZumEinstellenderPotenometerbenögenSieeinenSchraubenzie-
her mit 2 mm Durchmesser.
■DieKapazitätdereingebautenBaeriemussnochausreichendsein.
ErneuernSiedieBaerie,wennaufdemDisplaydieAnzeige<BAT>
erscheint.
■Ziehen Sie den Sensorkopf ab.
■SchließenSiedasGerätentwederdirektaneinenKalibratoranoder
verwenden Sie den beiliegenden Kalibieradapter.
■BeimJuserenmussfolgendeReihenfolgeunbedingteingehalten
werden:
• EinstellendesNullpunktes0°C:
DenKalibratorauf0°Ceinstellenundam
Nullpunkt-Potenometer①drehen, dass auf
dem Display <000> erscheint.
• EinstellendesoberenTemperaturbereichs:
DenKalibratorauf400°Cstellenunddas
Steigungspotenometer②einstellen, dass
auf dem Display <400> erscheint.
■Diesen Vorgang mindestens zweimal durchführen, bis beide Tempera-
turwerte exakt den vorgegebenen Werten entsprechen.

83VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
AuswechselndesSensordrahts

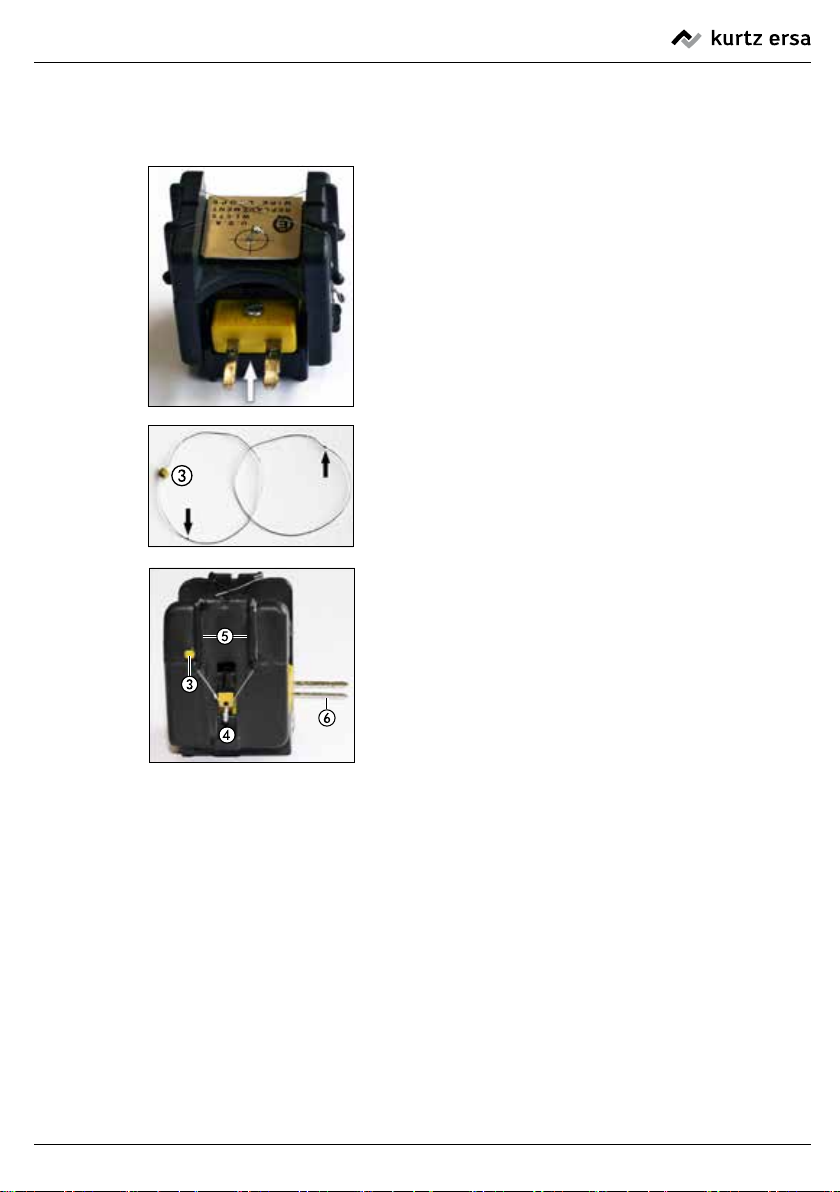

6.2 AuswechselndesSensordrahts
IstderSensordrahtverschlissenodergerissenmusserausgewechseltwerden.
■DasgefederteTeilinderMienachobendrücken.
Dabei den Sensordraht auf beiden Seiten aushaken.
■Der Draht mit dem gelben Ring ③muss auf der
Chromel-Seite(SteckersmitGravur"CH"⑥) an der
gelben Markierung ④eingehakt sein.
DieSchweißstellen(Pfeile)derSensordrähtedürfen
sichnichtimKreuzbereich(Messpunkt)benden.
■Zum Einsetzen des neuen Sensordrahts das gefeder-
te Teil des Sensorkopfs nach oben drücken und den
neuen Draht auf beiden Seiten einhaken.
■Sensordrahtvorsichgumdiedafürvorgesehene
Sensordrahührung⑤legen.

9
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Batterie
6.3 Baerie
EntnehmenSiedieBaerie,wenndasGerätbeiüber50°Cgelagertwird.Auchwenndas
GerätlängereZeitnichtbenutztwird,dieBaerieentnehmen.
6.3.1 Batterie tauschen
SobaldimDisplaydieAnzeige<BAT>erscheint,mussdieBaeriegewechseltwerden.
■Schieben Sie an der Unterseite des Gerätes den Deckel
desBaeriefachsaufundersetzenSieden9-Volt-
Block.
6.4 Gehäusereinigen
Reinigen Sie das Gehäuse mit einem nebelfeuchten fusselfreien Tuch. Verwenden Sie kei-
neaggressivenReinigungsmiel.AchtenSiedarauf,dasskeineFlüssigkeitindasGehäuse
gelangt.

10 3VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Notizen

Operating Instructions
Ersa DTM 100
Digital temperature measuring device

12 3VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Table of Contents
Table of Contents
1. Introduction .......................................................................................................... 13
1.1 IntendedUse ........................................................................................................................ 13
1.2 Copyright, Liability ............................................................................................................... 13
2. Technical Data ....................................................................................................... 14
3. For Your Safety ...................................................................................................... 15
4. Transport, Storage and Disposal............................................................................ 15
4.1 Transport and Storage.......................................................................................................... 15
4.2 Disposal ................................................................................................................................ 15
5. Functional Description .......................................................................................... 16
5.1 Temperature recording........................................................................................................ 16
5.2 Temperature Detection on Other Devices .......................................................................... 16
6. Maintenance ......................................................................................................... 17
6.1 Readjustment of the Measuring Device ...............................................................................17
6.2 Change the Sensor Wire....................................................................................................... 18
6.3 Battery.................................................................................................................................. 19
6.4 Cleaning the Case................................................................................................................. 19

13
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Introduction
1. Introducon
Ersa DTM 100 is a high quality, compact temperature measuring device which ensures
very quick, exact display of the measured temperature by a new technique. The pre-
cisetemperaturereadingsareshownwithintheshortestmeontheeasilylegibleLCD
display.
Thisdeviceisexcellentforcheckingthetemperaturesofsolderingpsthroughthepat-
ented DTM 101 sensor head.
1.1 Intended Use
The Ersa DTM 100 is a temperature measuring device. Any extended or other usage
ofthedeviceisnotintended.Ifthetoolisnotusedasintendedortamperedwith,the
manufacturer cannot be held liable for any warranty and liability claims on part of the
purchaser.Thedevicemustnotbeusedfordiagnoscorothermedicalpurposesonthe
paent.
1.2 Copyright, Liability
Ersacreatedtheseoperanginstruconswithcarefulaenontodetail.However,no
warrantycanbegivencoveringcontent,completenessandqualityofspecicaonsin
thismanual.Thecontentisconnuouslymaintainedandmodiedtothecurrentcondi-
ons.
Alldatapublishedinthismanual,includingspecicaonsconcerningproductsandproce-
dures, was determined by us to the best of our knowledge and ability, and using the most
moderntechnicalaids.Thesespecicaonsarenon-bindingandforinformaononly;
they do not relieve the user from the responsibility of carrying out his own check before
operaonofthedevice.Wearenotliableforviolaonsofpatentrightsofthirdpares
forusageandprocedureswithoutpreviousexpressandwrienconrmaon.
Wereservetherightfortechnicalmodicaonswiththeintenonofimprovingthe
product.Inthecontextofthelegalpossibilies,liabilityforanydamage,includingdirect
andindirectdamage,whichresultsfromtheacquisionofthisproduct,isruledout.
All rights are reserved. This manual, or any parts thereof, may not be transferred, repro-
duced,ortranslatedintoanotherlanguagewithoutthewrienpermissionofErsaGmbH.

14 3VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Technical Data
2. Technical Data
Temperature measuring device DTM 103
Sensor NiCr-Niplug-inunit,K-type,accordingtoDIN43710
Measuring range −50°Cto1150°C
Accuracy From−20°Cto550°Cand920°Cto1150°Cbeerthan1%,±1digit
(inthetotalposiverangenodeviaonlargerthan1.5%,±1digitfromthe
measured value)
Resoluon 1°C
Display 13 mm LCD display
Ambient temperature 0°Cto45°C
Relavehumidity 0–80%,non-condensing
Nominal temperature 25°C
Main supply 9Vblockbaery
Charge level display <Bat>
Dimensions approx. 106 mm x 67 mm x 30 mm (H x W x D)
Weight approx.150gincludingbaery
Sensorheadwithwireloops/DTM101
Measuring range 0°Cto600°C
Accuracy ±0.75%
Ambient temperature 0°Cto32°C
Connecon Thermocouple type K, chromel/alumel
Weight 28 g
Sensorwire/DTM102
Diameter 0.15 mm
Chromel (+) Nickel chromium alloy
Alumel (-) Nickel alloy
Calibratingadaptor/DTM105
Dimensions 110 mm x 17 mm x 8 mm
Carryingcase/KF005
Material Plastics
Dimensions 220 mm x 160 mm x 40 mm

15
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
For Your Safety
3. For Your Safety
Check all components before use. A damaged device must not be used any longer. Have
any damaged parts repaired by a specialist or the manufacturer. Always use genuine Ersa
spare parts for any repairs.
Restrictunauthorizedaccess.Makesurethatnounauthorizedperson,inparcularchil-
dren, can get near the device.
Furthermorefollowthesafetyinstruconsreferringtodevicesandsubstancesusedin
conneconwiththeDTM100likee.g.ofthesolderingstaon,thesolderingporthe
soldering wire.
Complywithnaonalandinternaonalregulaonsgoverninghealthandsafetyatwork.
4. Transport, Storage and Disposal
4.1 Transport and Storage
FortransportaonandstorageoftheDTM100alwaysusetheincludedcarryingcase.
Ensure that the device is only stored in a dry environment.
4.2 Disposal
DisposalNoceinaccordancewithdirecve2002/96/ECoftheEuropean
Parliament and the council of January 27, 2003 on Waste Electrical and
Electronic Equipment (WEEE).
Products labelled with the symbol of the crossed out wheeled bin must
not be disposed of with unsorted municipal waste. For this purpose, the
localauthorieshavesetupcollecngpoints.Pleaseaskyourmunicipal-
itywhichpossibiliesareoeredfortheseparatecolleconofWEEE.
Thisway,youmakeyourcontribuontothereuseorotherformsofuse
of WEEE to protect our environment and health.

16 3VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Functional Description
5. FunconalDescripon
5.1 Temperature recording
Note:
Incaseofasignicantdierenceofthestoragetemperatureandthe
temperatureintesngenvironmentaperiodofapprox.15min.isrecom-
mendedforacclimazaon.
■Cleanthesolderingpwithdrycleanerordampviscosespongeand
thenn.
■Toavoidmeasuringerrors,payaenontocalmaircondions.
■Switch on DTM 100 temperature measuring device.
■Thecrossareaofthesensorwiremustbefreeofsolderanduxresi-
dues,sothatagoodcontactbetweenthesolderingpandthesensor
wire is possible and an exact measurement can be guaranteed.
■Usingthennedsolderingp,liupthesensorheadslightlyinthe
cross area of the sensor wire. The dead weight of the sensor head and
the temperature measuring device will now be constantly suspended
onthehotsolderingp.
■ReadotemperaturefromLCDdisplay.
■Comparethedisplayvaluesofsolderingstaonandmeasuringdevice.
■Calculatethetemperaturedierence:ΔT=TSolderingstaon – TMeasuring device
■SetthecalculatedtemperaturedierenceΔT(signedbytherotaon
on the i-OP) in the menu item [Cal. Temp.].
■SetthecalculatedtemperaturedierenceΔTinthemenuitem[Cal.
Temp.](determinaonofthesignviatherotarymovementonthe
i-OP).
Incaseofmalfunconsordamagespleasesendthedevicetothemanufacturer.
5.2 TemperatureDetecononOtherDevices
TheDTM100canalsobeusedfortemperaturedetecononcircuitboards,assemblies
or electrical components. To do this, connect a K-type temperature sensor (for example
0IR6500-01)totheDTM100.

17
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Maintenance
6. Maintenance
6.1 Readjustment of the Measuring Device
The DTM 100 temperature measuring device has been set at the factory. Should any
readjustmentbenecessarypleasefollowtheinstruconsbeloworsendthedevicetothe
manufacturer.
■Before making any adjustment the device must have taken on room
temperature.
■Fortheadjustmentofthepotenometera2mmscrewdriveris
needed.
■Thecapacityofthebuilt-inbaerymustsllbeadequate.If<BAT>
appearsatthedisplay,renewbaery.
■Pullothesensorhead.
■Connect the DTM 100 directly to the calibrator or use the included
Calibrangadaptor.
■Proceed as follows to calibrate adjustment:
• Setthezeropoint0°C:
Setthecalibratorto0°C,turnthezeropint
potenometer①unl<000>appearsonthe
display.
• Setuppertemperature:
Setcalibratorto400°Candturnthescale
potenometer②so that <400> appears on
the display.
■Repeatthiscalibraonadjustmentatleasttwiceunlbothtempera-
tures are displayed correctly.

18 3VP00381 • 2017-11-07 • Rev. 3 Ersa DTM 100
Changing the Sensor Wire
6.2 Change the Sensor Wire
Ifthesensorwireiswornortorn,itmustbereplaced.
■Press the spring-loaded part up in the middle. Simulta-
neously unhook the sensor wire on both sides.
■Thewirewiththeyellowring③mustbehookedin
attheyellowmark④ontheChromelside(pinwith
the"CH"engraving⑥).Theweldingjointsofthe
sensor wires (arrows) must not be in the cross area
(measuring point).
■To install the new sensor wire, push the spring-loaded
part of the sensor head up and hook in the new wire
on both sides.
■Carefully place the sensor wire on the provided sensor
wires guides ⑤on both sides.

19
3VP00381 • 2017-11-07 • Rev. 3
Ersa DTM 100
Battery
6.3 Baery
Removethebatterywhenthedeviceisstoredabove50°C.Evenifthedeviceisnotused
for a long time, remove the battery.
6.3.1 Replacing the Battery
Ifthedisplayshows<BAT>thebaerymustbereplaced.
■Slide the lid of the battery on the underside
compartment in the direction indicated and replace
the nine volt battery.
6.4 Cleaning the Case
Clean the case with a damp lint-free cloth. Use only mild detergents. Take care that no
liquid gets into the housing.

Electronics Production Equipment
America
Ersa North America
Pilgrim Road Plymouth,
WI53073USA
Tel. 800-363-3772
Fax +1 920-893-3322
info-ena@kurtzersa.com
www.ersa.com
Asia
ErsaAsiaPacic
Flat A, 12/F
Max Share Centre,
373 King‘s Road
North Point, Hong Kong China
Tel. +852 2331 2232
Fax +852 2758 7749
[email protected]om.hk
www.ersa.com
China
Ersa Shanghai
Room 720,
Tian Xiang Building.
No. 1068 Mao Tai Rd.
Shanghai 200336 China
Tel. +86 213126 0818
Fax +86 215239 2001
www.ersa.com
Ersa France
Division de
Kurtz France S.A.R.L
8, rue des Moulissards
F-21240 Talant, France
Tel. +33 3 80 56 66 10
Fax +33 3 80 56 66 16
info@ersa-electronics.fr
www.ersa-electronics.fr
Ersa GmbH
Leonhard-Karl-Str. 24
97877 Wertheim/Germany
Tel. +49 9342/800-0
Fax +49 9342 800-1 27
info@kurtzersa.de
www.ersa.com
Produconplants/
subsidiaries
Local agents
Other presence
Table of contents
Languages:
Popular Measuring Instrument manuals by other brands

TRAMEX
TRAMEX SKIPPER 5 quick start guide

Saris Cycling Group
Saris Cycling Group The PowerTap C1 user guide

Tektronix
Tektronix PQA600A Technical reference

Measure-Quip
Measure-Quip AAVM-318 instruction manual

ATI Technologies
ATI Technologies Q45P O & M Manual

Preferred
Preferred JC-10D2 Installation & operation instructions
