KWB 062910 User manual

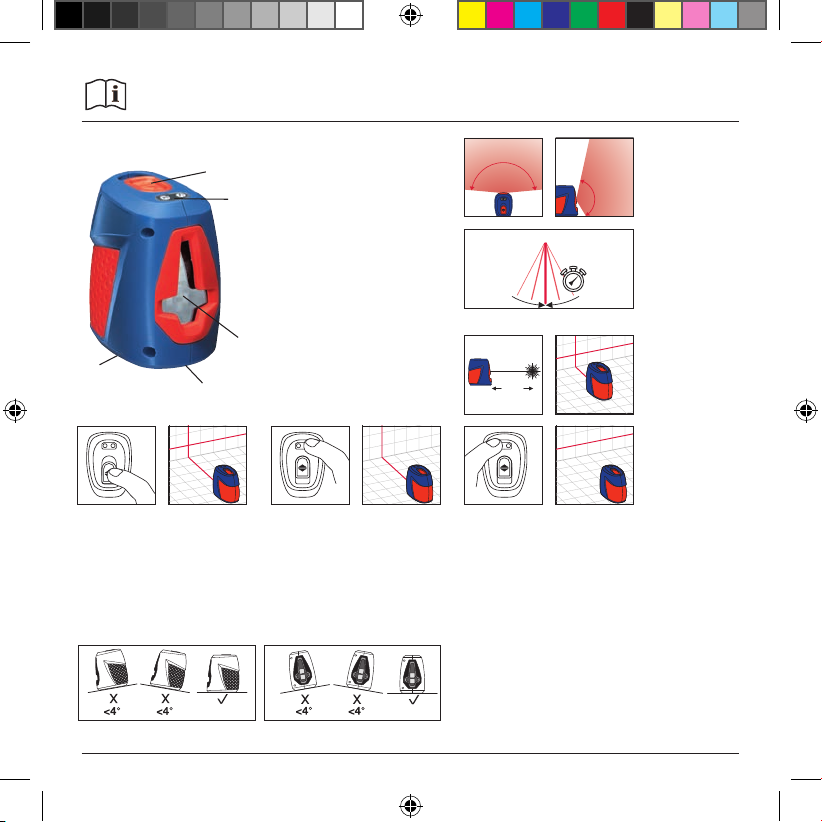

1)
1) Ein/Aus-Schalter
2) Laser
3) Batteriefach
4) Stativgewinde
5) Projektionsmodus-Tasten
H (horizontal), V (vertikal)
5)
3) 4)
2)
DBedienungsanleitung
1. Um den kwb-Kreuzlaser
anzuschalten, schieben Sie den
Ein-/Aus-Schalter (1) auf die
Position „ON“. Laserlinien wer-
den an die Wand projeziert.
2. Drücken Sie die Taste H (5)
um die horizontale Laserlinie
auszuschalten.
OFF
ON
H
V
3. Drücken Sie die Taste V (5)
um die vertikale Laserlinie
auszuschalten.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Sollte der kwb-Kreuzlaser über eine Neigung
von mehr als 4° hinausgehen, leuchten die Tasten
(5) rot und die Laserlinie schaltet sich ab. Bringen
Sie den Kreuzlaser wieder in den <4°-Bereich.
Automatische Nivellierung im <4°-Bereich
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 3 16.03.15 14:10

Laserstrahlung, nicht
in den Strahl blicken!
Laserklasse 2 nach EN 60825:2007
kwb Kreuzlaser Art.-Nr. 062910

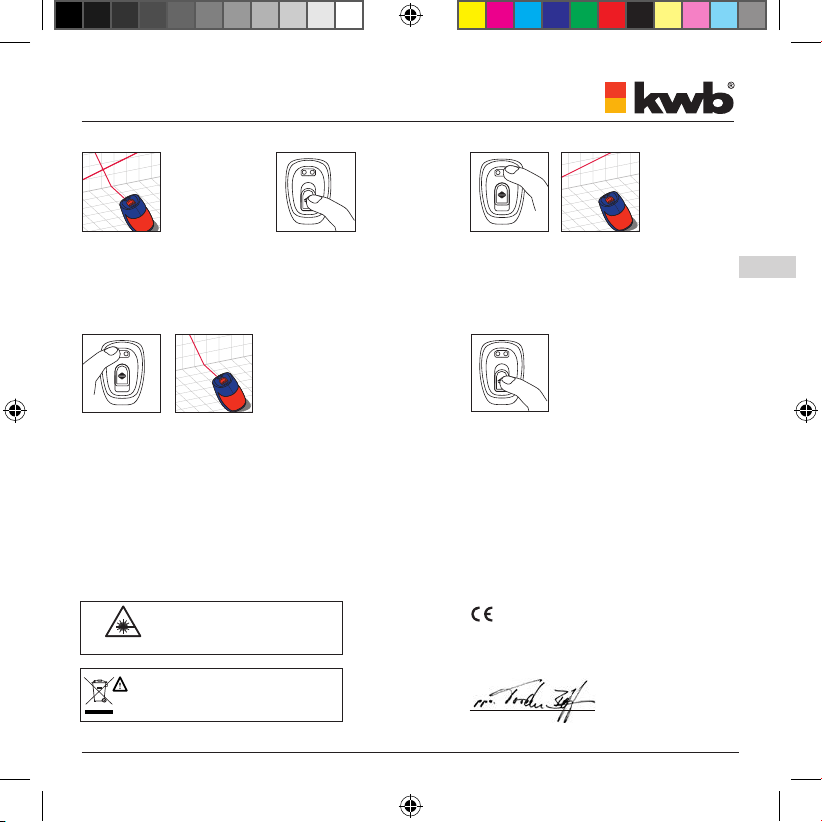

5. Um die automatische
Nivelierung abzuschalten, um
zum Beispiel eine schräge Linie
zu projizieren, gehen Sie wie
folgt vor:
6. Schieben Sie den
Ein-/Aus-Schalter (1) auf „OFF“
OFF
ON
H
V
7. Um eine horizontale Linie zu
erzeugen, drücken Sie die Taste
H (5) für mind. drei Sekunden.
OFF
ON
H
V
8. Um eine vertikale Linie zu
erzeugen, drücken Sie die Taste
V (5) für mind. drei Sekunden.
OFF
ON
H
V
Bitte beachten Sie, dass die
automatische Nivellierung jetzt
abgeschaltet ist und die
Lasereinheit im Gehäuse
mechanisch fixiert ist.
9. Um die Selbstnivellierung
wieder einzuschalten, schieben
Sie den Ein-/Aus-Schalter (1)
auf „ON“
OFF
ON
H
V
D
Technische Daten:
Wellenlänge: 635 nm
Stromversorgung: 2x 1.5 V AA Batterien
Maximale Energieabgabe: 1 mW
KONFORMITÄTSERKLÄRUNG
Wir kwb Germany GmbH, erklären in alleiniger Verantwortung, dass der
Kreuzlaser auf den sich diese Erklärung bezieht, mit folgenden Normen:
EN 60825:2007 EN 61000-6-1:2007 EN 61000-6-3:2007/A1:2011 und
den Bestimmungen der Richtlinie EMC 2004/108/EC. übereinstimmt.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Achtung! Nicht mehr brauchbare
Elektrogeräte gehören nicht in den Hausmüll.
Bringen Sie diese bitte zu der, für Sie
zuständigen Sammelstelle.
kwb_kreuzlaser_Bedienungsanleitung.indd 4 16.03.15 14:10

1)
1) On/off switch
2) Laser
3) Battery compartment
4) Tripod socket
5) Buttons for projection
mode H (horizontal),
V (vertical)
5)
3) 4)
2)
Instructions for use
1. For activation of the kwb
cross-line laser, slide the on/off
switch (1) to the "ON" position.
Laser lines will be projected on
the wall.
2. Push the button H (5) to
deactivate the horizontal laser
line.
OFF
ON
H
V
3. Push the button V (5) to
deactivate the vertical laser line.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. If the kwb cross-line laser exceeds an inclinati-
on angle of more than 4°, the pushbuttons (5) will
light up in red and the laser line turns off. Bring
the cross-line laser back to the <4° range.
Self-levelling in the <4° range
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 5 16.03.15 14:10

Laser radiation - Do not stare
into the beam!
Laser class 2 acc. to EN 60825:2007
kwb Cross-line laser Art.-Nr. 062910
5. For deactivation of the self-le-
velling function, e.g. in order to
produce a sloped line, proceed
as follows:
6. Slide the on/off switch (1)
to "OFF"
OFF
ON
H
V
7. To produce a horizontal line pust
the button H (5) for at least
3 seconds.
OFF
ON
H
V
8. To produce a vertical line pust
the button V (5) for at least 3
seconds.
OFF
ON
H
V
Please observe that the self-level -
ling function is deactivated now
and the laser unit is mechanically
locked in the enclosure.
9. To activate the self-levelling,
slide the on/off swich (1) to "ON"
again.
OFF
ON
H
V
Technical data:
Wavelength: 635 nm
Power supply: 2x 1.5 V AA batteries
Max. energy supply: 1 mW
Declaration of Conformity
We, kwb Germany, declare in our sole responsibility that the cross-line
laser referred to in this declaration complies with the following
standards: EN 60825:2007 EN 61000-6-1:2007 EN 61000-6-3:2007/
A1:2001 and the provisions of the Directive EMC 2004/108/EC.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Please observe! Do not dispose of electric
appliances with your household rubbish.
Please bring them to the appropriate
collection point.

kwb_kreuzlaser_Bedienungsanleitung.indd 6 16.03.15 14:10

1)
1) Bouton Marche / Arrêt
2) Laser
3) Compartiment des piles
4) Filetage du pied
5) Touches du mode de
protection H (horizontal),
V (vertical)
5)
3) 4)
2)
FMode d'emploi
1. Pour allumer le laser croisé
kwb, placez le bouton Marche/
Arrêt (1) sur la position « ON ».
Les lignes du laser sont alors
projetées sur le mur.
2. Appuyez sur la touche H (5)
pour éteindre la ligne horizontale
du laser.
OFF
ON
H
V
3. Appuyez sur la touche V (5)
pour éteindre la ligne verticale
du laser.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Si l'inclinaison du laser croisé kwb dépasse les
4°, les touches (5) s'allument en rouge et la ligne
du laser s'éteint. Replacez le laser croisé sur une
position <4°.
Nivelage automatique dans la zone <4°
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 7 16.03.15 14:10

Rayon laser, ne pas regarder
directement le rayon!
Catégorie de laser 2 conformément à la norme EN 60825:2007
kwb Laser croisé Art.-Nr. 062910
5. Pour éteindre le nivelage au-
tomatique pour pouvoir projeter
une ligne transversale par exem-
ple, procédez comme suit:
6. Placez le bouton Marche/Arrêt
(1) sur la position « OFF ».
OFF
ON
H
V
7. Appuyez sur la touche H (5) pen-
dant trois secondes minimum pour
obtenir une ligne horizontale.
OFF
ON
H
V
8. Appuyez sur la touche H (5)
pendant trois secondes minimum
pour obtenir une ligne verticale.
OFF
ON
H
V
Merci de prendre en compte que
le nivelage automatique est main -
tenant éteint et que l'unité de laser
est fixée mécaniquement dans
le boîtier.
9. Pour rallumer le nivelage
automatique, placez le bouton
Marche/Arrêt (1) sur « ON ».
OFF
ON
H
V
Données techniques:
Longueur des ondes: 635 nm
Alimentation électrique: 2x piles AA d'1,5 V
Émission maximale d'énergie: 1 mW
Déclaration de conformité
Nous, kwb Germany, déclarons sous notre seule responsabilité que
le laser croisé auquel cette déclaration se rapporte est conforme aux
normes suivantes : EN 60825:2007 EN 61000-6-1:2007 EN 61000-6-
3:2007/A1:2001 et aux dispositions de la directive CEM 2004/108/CE.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Attention! Les appareils électriques hors ser
vice ne doivent pas être jetés dans les ordures
ménagères. Merci de les apporter à la collecte
prévue à cet effet.
F
kwb_kreuzlaser_Bedienungsanleitung.indd 8 16.03.15 14:10

1)
1) Aan-uitschakelaar
2) Laser
3) Batterijvak
4) Statiefschroefdraad
5) Projectiemodusknoppen:
H (horizontaal),
V (verticaal)
5)
3) 4)
2)
Handleiding
1. Om de kwb-kruislaser in te
schakelen, schuift u de aan-uit-
schakelaar (1) in de stand ‘ON’.
Laserlijnen worden op de wand
geprojecteerd.
2. Druk op de knop H (5) om
de horizontale laserlijn uit te
schakelen.
OFF
ON
H
V
3. Druk op de knop V (5) om de
verticale laserlijn uit te schakelen.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Indien de kwb-kruislaser een hellingshoek van
meer dan 4° overschrijdt, branden de knoppen (5)
rood en wordt de laserlijn uitgeschakeld. Breng de
kruislaser opnieuw in het <4°-bereik.
Automatische nivellering in het <4°-bereik
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 9 16.03.15 14:10

Laserstraling, niet in de
straal kijken!
Laserklasse 2 volgens EN 60825:2007
kwb Kruislaser Art.-Nr. 062910
5. Om de automatische nivel-
lering uit te schakelen – bijvo-
orbeeld om een schuine lijn te
projecteren, gaat u als volgt te
werk:
6. Schuif de aan-uitschakelaar
(1) op ‘OFF’.
OFF
ON
H
V
7. Om een horizontale lijn te pro-
jecteren, houd u de knop H (5) ten
minste drie seconden ingedrukt.
OFF
ON
H
V
8. Om een verticale lijn te
projecteren, houd u de knop V
(5) ten minste drie seconden
ingedrukt.
OFF
ON
H
V
Houd er rekening mee dat de
automatische nivellering nu
uitgeschakeld is en de
lasereenheid mechanisch in
de kast is vastgezet.
9. Om de zelfnivellering weer in te
schakelen, schuift u de aan-uit-
schakelaar (1) op ‘ON’.
OFF
ON
H
V
Technische gegevens:
Golflengte: 635 nm
Voeding: 2x 1,5V-AA-batterijen
Maximale energieafgifte: 1 mW
Conformiteitsverklaring
Wij, kwb Germany, verklaren op eigen verantwoordelijkheid dat de
kruislaser waarop deze verklaring betrekking heeft, in overeenstemming is
met de volgende normen: EN 60825:2007, EN 61000-6-1:2007, EN 61000-
6-3:2007/A1:2001 en de bepalingen van de EMC-richtlijn 2004/108/EG.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Let op! Niet meer bruikbare elektrische appa
raten mogen niet bij het gewone huisvuil.
Breng deze naar het voor u bevoegde inzamel
punt.

kwb_kreuzlaser_Bedienungsanleitung.indd 10 16.03.15 14:10

1)
1) Interruptor de encendido apagado
2) Láser
3) Compartimento para la pila
4) Rosca para trípode
5) Tecla para modo de proyección
H (horizontal), V (vertical)
5)
3) 4)
2)
EManual de instrucciones
1. Para encender el láser en cruz
kwb mueva el interruptor de
encendido / apagado (1) a la po-
sición "ON". Se proyecta sobre
la pared líneas láser.
2. Puse la tecla H (5) para apag-
ar la línea láser horizontal.
OFF
ON
H
V
3. Puse la tecla V (5) para apagar
la línea láser vertical.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Si el láser en cruz kwb tuviese una inclinación
superior a 4º, entonces los botones (5) brillan con
luz roja y la línea láser se apaga. Vuelva a poner el
láser en cruz en un rango de <4º.
Nivelación automática en rango <4º
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 11 16.03.15 14:10

¡Radiación láser, no mirar
hacia el haz!
Clase láser 2 según EN 60825:2007
kwb Láser en cruz Art.-Nr. 062910
5. Para apagar la nivelación
automática, para proyectar, p.
ej. una línea diagonal, proceda
como se indica a continuación:
6. Ponga el interruptor de
encendido / apagado (1) en "OFF"
OFF
ON
H
V
7. Para generar una línea
horizontal pulse la tecla H (5)
durante como mín. tres segundos.
OFF
ON
H
V
8. Para generar una línea vertical
pulse la tecla V (5) durante
como mín. tres segundos.
OFF
ON
H
V
Tenga en cuenta que la nivelación
automática está apagada
y la unidad láser está fijada me -
cánicamente en la caja.
9. Para volver a encender la
nivelación automática ponga
el interruptor de encendido /
apagado (1) en "ON".
OFF
ON
H
V
Datos técnicos:
Longitud de onda: 635 nm
Suministro de corriente: 2x pilas 1,5 V AA
Emisión máxima de energía: 1 mW
Declaración de conformidad
Nosotros, kwb Germany, declaramos bajo responsabilidad única, que el
láser en cruz sobre el que trata esta declaración, cumple las siguientes
normas: EN 60825:2007 EN 61000-6-1:2007 EN 61000-6-3:2007/
A1:2001 y las disposiciones de la Directiva CEM 2004/108/CE.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
¡Atención! Los dispositivos eléctricos que ya
no se pueden usar no deben ser desechados
en la basura doméstica. Entregue dichos dis
positivos en el lugar de recogida responsable.
E
kwb_kreuzlaser_Bedienungsanleitung.indd 12 16.03.15 14:10

1)
1) Interruttore di accensione/
spegnimento
2) Laser
3) Vano batteria
4) Filettatura stativo
5) Tasti modalità proiezione
H (orizzontale), V (verticale)
5)
3) 4)
2)
IIstruzioni d'uso
1. Per accendere la livella laser a
croce kwb spostare l'interruttore
di accensione/spegnimento (1)
in posizione "ON". Le linee laser
vengono proiettate sulla parete.
2. Premere il tasto H (5) per
spegnere la linea laser
orizzontale.
OFF
ON
H
V
3. Premere il tasto V (5) per
spegnere la linea laser verticale.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Se la livella laser a croce kwb supera un'incli-
nazione di 4°, i tasti (5) lampeggiano di rosso e la
linea laser si spegne. Riportare la livella laser a
croce nel campo <4°.
Livellamento automatico nel campo <4°
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 13 16.03.15 14:10

Irradiazione laser, non
guardare nel raggio!
Classe laser 2 secondo EN 60825:2007
kwb Livella laser a croce Art.-Nr. 062910
5. Per spegnere il livellamento
automatico, per esempio per
proiettare una linea obliqua,
procedere come segue:
6. Spostare l'interruttore di
accensione/spegnimento (1) su
"OFF"
OFF
ON
H
V
7. Per produrre una linea orizzonta-
le premere il tasto H (5) per minimo
tre secondi.
OFF
ON
H
V
8. Per produrre una linea verti-
cale, premere il tasto V (5) per
minimo tre secondi.
OFF
ON
H
V
Tenere presente che ora il livell -
amento automatico è spento e
l'unità laser è fissata meccanica -
mente nell'alloggiamento.
9. Per riaccendere l'autolivella-
mento rispostare l'interruttore
di accensione/spegnimento (1)
su "ON"
OFF
ON
H
V
Dati tecnici:
Lunghezza d'onda: 635 nm
Alimentazione elettrica: 2x batterie 1.5 V AA
Massima potenza assorbita: 1 mW
Dichiarazione di conformità
Noi, la kwb Germany, dichiariamo sotto la nostra esclusiva responsabilità
che la livella laser a croce, alla quale si riferisce la presente dichiarazione,
è conforme alle seguenti norme: EN 60825:2007 EN 61000-6-1:2007 EN
61000-6-3:2007/A1:2001 e alle disposizioni della direttiva EMC 2004/108/EC.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Attenzione! Gli apparecchi elettrici non più
utilizzabili non vanno smaltiti insieme ai rifiuti
domestici. Si prega di consegnarli nel punto di
raccolta di zona.
I
kwb_kreuzlaser_Bedienungsanleitung.indd 14 16.03.15 14:10

1)
1) Botão Ligar/Desligar
2) Laser
3) Compartimento das pilhas
4) Rosca do tripé
5) Teclas de modo de projeção
H (horizontal), V (vertical)
5)
3) 4)
2)
PManual de instruções
1. Para ligar o nível laser de
linhas cruzadas kwb, empurre o
botão Ligar/Desligar (1) para a
posição "ON". As linhas do laser
são projetadas na parede.
2. Prima o botão H (5), para des-
ligar a linha do laser horizontal.
OFF
ON
H
V
3. Prima o botão V (5), para desli-
gar a linha do laser vertical.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Se o nível laser de linhas cruzadas kwb exceder
uma inclinação superior a 4°, os botões (5) fi cam
vermelhos e a linha do laser desliga-se. Volte a
colocar o nível laser de linhas cruzadas numa
faixa <4°.
Nivelamento automático na faixa <4°
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 15 16.03.15 14:10

Radiação laser, não olhar
para o feixe!
Classe de laser 2, conforme EN 60825:2007
kwb Nível laser de linhas cruzadas Art.-Nr. 062910
5. Para desligar o nivelamento
automático, para, por exemplo,
projetar uma linha inclinada,
faça o seguinte:
6. Empurre o botão Ligar/Desligar
(1) para "OFF"
OFF
ON
H
V
7. Para criar uma linha horizontal,
prima o botão H (5) durante, pelo
menos, três segundos.
OFF
ON
H
V
8. Para criar uma linha vertical,
prima o botão V (5) durante, pelo
menos, três segundos.
OFF
ON
H
V
Tenha em conta que agora, o nivel -
amento automático está desligado
e a unidade de laser está mecani -
camente fixada na caixa.
9. Para voltar a ligar o nivelamen-
to automático, empurre o
botão Ligar/Desligar (1) para
"ON"
OFF
ON
H
V
Dados técnicos:
Comprimento de onda: 635 nm
Alimentação de corrente: 2 pilhas 1.5 V AA
Saída de energia máxima: 1 mW
Declaração de conformidade
Nós, a kwb Germany, declaramos sob nossa exclusiva responsabilidade, que
o nível laser de linhas cruzadas, ao qual esta declaração diz respeito, cumpre
os requisitos das normas EN 60825:2007 EN 61000-6-1:2007 EN 61000-6-
3:2007/A1:2001, bem como as disposições da Diretiva CEM 2004/108/CE.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Atenção! Os aparelhos elétricos em fim de
vida útil não podem ser eliminados com o lixo
doméstico. Entregue-os no ponto de recolha
competente.
P
kwb_kreuzlaser_Bedienungsanleitung.indd 16 16.03.15 14:10

1)
1) Av/på-bryter
2) Laser
3) Batterirom
4) Stativfeste
5) Projiseringstaster
H (horisontal), V (vertikal)
5)
3) 4)
2)
NBruksanvisning
1. For å skru på kwb-kryssla-
seren, skyver du av/på-bryteren
(1) til "ON". Laserlinjene proji-
seres på veggen
2. Trykk på H-tasten (5) for å
fjerne den horisontale laser-
linjen.
OFF
ON
H
V
3. Trykk på V-tasten (5) for å
fjerne den vertikale laserlinjen.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Hvis kwb-krysslaseren heller mer enn 4°, vil ta-
stene (5) lyse rødt og laserlinjen kobles ut. Beveg
krysslaseren tilbake til <4°-området.
Automatisk nivellering i <4°-området.
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 17 16.03.15 14:10

Laserstråle, se ikke inn
i strålen!
Laserklasse 2, iht. EN 60825:2007
kwb Krysslaser Art.-Nr. 062910
5. For å koble ut den automatis-
ke nivelleringen, f.eks. for å pro-
jisere en skrå linje, gjør du slik:
6. Skyv av/på-bryteren (1)
til "OFF".
OFF
ON
H
V
7. For å få en horisontal linje,
trykker du tasten H (5) i minst tre
sekunder.
OFF
ON
H
V
8. For å få en vertikal linje, try-
kker du tasten V (5) i minst tre
sekunder.
OFF
ON
H
V
Husk at den automatiske nivelle -
ringen nå er koblet ut og laseren -
heten mekanisk festet i kassen.
9. For å koble selvnivelleringen
inn igjen, skyver du av/på-bry-
teren (1) til "ON".
OFF
ON
H
V
Tekniske data:
Bølgelengde: 635 nm
Batterier: 2x 1.5 V AA
Maks. effekt: 1 mW
Samsvarserklæring
Vi, kwb Germany, erklærer på eget ansvar at krysslaseren som
omtales i denne erklæringen er i samsvar med følgende standarder: EN
60825:2007 EN 61000-6-1:2007 EN 61000-6-3:2007/A1:2001 samt
bestemmelsene i EMC-direktivet 2004/108/EC.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Advarsel! Elektriske apparater som kasseres
hører ikke hjemme i husholdningsavfallet men
tas med til nærmeste miljøstasjon.
N
kwb_kreuzlaser_Bedienungsanleitung.indd 18 16.03.15 14:10

1)
1) På/Av brytare
2) Laser
3) Batterifack
4) Stativgänga
5) Knappar för
projektionsläge
H (horisontellt), V (vertikalt)
5)
3) 4)
2)
SBruksanvisning
1. För att slå på kwb-korslasern,
skjuter du På/Av brytaren (1) till
läget "ON". Laserlinjer projiceras
på väggen.
2. Tryck på knappen H (5) för
att stänga av den horisontella
laserlinjen.
OFF
ON
H
V
3. Tryck på knappen V (5) för att
stänga av den vertikala laser-
linjen.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Om kwb-korslasern lutar mer än 4°, så lyser
knapparna (5) rött och laserlinjen frånkopplas. För
tillbaka korslasern till området <4°.
Automatisk nivellering i området <4°
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 19 16.03.15 14:10

Laserstrålning, titta inte in
i strålen!
Laserklass 2 enligt EN 60825:2007
kwb Korslaser Art.-Nr. 062910
5. För att stänga av den automa-
tiska nivelleringen, för att exem-
pelvis projicera en sned linje, går
du tillväga på följande sätt:
6. Skjut På/Av brytaren (1)
till "OFF"
OFF
ON
H
V
7. För att skapa en horisontell linje
trycker du på knappen H (5) i minst
tre sekunder.
OFF
ON
H
V
8. För att skapa en vertikal linje,
trycker du på knappen V (5) i
minst tre sekunder.
OFF
ON
H
V
Tänk på att den automatiska ni -
velleringen nu är frånkopplad och
laserenheten är mekaniskt fixerad
i kåpan.
9. För att slå på självnivelleringen
igen, skjuter du På/Av brytaren
(1) till "ON".
OFF
ON
H
V
Tekniska data:
Axellängd: 635 nm
Strömförsörjning: 2x 1,5 V AA batterier
Maximal uteffekt: 1 mW
Försäkran om överensstämmelse
Vi, kwb Germany, försäkrar på eget ansvar att korslasern, som denna
försäkran gäller för, uppfyller följande standarder: EN 60825:2007 EN
61000-6-1:2007 EN 61000-6-3:2007/A1:2001 och bestämmelserna i
direktiv EMC 2004/108/EC.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Observera! Uttjänta elektriska apparater får
inte slängas i hushållssoporna. Lämna in dem
till lämplig återvinningscentral.
S
kwb_kreuzlaser_Bedienungsanleitung.indd 20 16.03.15 14:10

1)
1) Tænd/sluk kontakt
2) Laser
3) Batterirum
4) Stativgevind
5) Projektionsmodus-knapper
H (horizontal), V (vertikal)
5)
3) 4)
2)
Brugsanvisning
1. For at tænde kwb-kryds-
laseren, skubbes tænd/sluk
kontakten (1) til position "ON".
Laserlinjerne projiceres på
væggen.
2. Tryk på knappen H (5) for at
slukke de horisontale laserlinjer.
OFF
ON
H
V
3. Tryk på knappen V (5) for at
slukke de vertikale laserlinjer.
OFF
ON
H
V
OFF
ON
H
V
8m
+/- 5mm/m
4. Hvis kwb-krydslaseren overskrider en hældning
på mere end 4°, lyser knapperne (5) røde og
laserlinjen kobler fra. Bring igen krydslaseren til
<4°- området.
Automatisk nivellering i <4°- området.
AUTO-LEVEL
4s
OFF
ON
H
V
170°
140°
kwb_kreuzlaser_Bedienungsanleitung.indd 21 16.03.15 14:10

Laserstråler, kig ikke direkte
ind i strålerne!
Laserklasse 2 iht. EN 60825:2007
kwb Krydslaser Art.-Nr. 062910
5. For at slukke den automatiske
nivellering, f.eks. for at projicere
en skrå linje, er fremgangs-
måden følgende:
6. Skub tænd/sluk-kontakten (1)
på "OFF"
OFF
ON
H
V
7. For at frembringe en horisontal
linje skal knappen H (5) trykkes i
min. tre sekunder.
OFF
ON
H
V
8. For at frembringe en vertikal
linje skal knappen V (5) trykkes i
min. tre sekunder.
OFF
ON
H
V
Læg mærke til, at den automatiske
nivellering nu er frakoblet, og at
laserenheden er fikseret mekanisk
i kabinettet.
9. For igen at tilkoble selv-ni-
velleringen, skubbes tænd/sluk
kontakten (1) på "ON"
OFF
ON
H
V
Tekniske data:
Bølgelængde: 635 nm
Strømforsyning: 2x 1.5 V AA batterier
Maks. energiafgivelse: 1 mW
Overensstemmelseserklæring
Vi, kwb Germany, erklærer som eneansvarlige, at krydslaseren, som
denne erklæring gælder for, stemmer overens med følgende normer:
EN 60825:2007 EN 61000-6-1:2007 EN 61000-6-3:2007/A1:2001 og
bestemmelserne i direktiv EMC 2004/108/EF.
kwb Produktentwicklung
kwb Germany GmbH
Hauptstrasse 132
28816 Stuhr, Germany
Bemærk! Kasserede el-apparater hører ikke til
i normalt affald. De skal bringes til en
miljøstation.
D
DK
kwb_kreuzlaser_Bedienungsanleitung.indd 22 16.03.15 14:10
