Nedo Crossliner 4 User manual
DE
DEDE
DE Bedienungsanleitung
EN
ENEN
EN Operating Instructions
FR
FRFR
FR Mode d’emploi
NL
NLNL
NL Gebruiksaanwijzing
ES
ESES
ES Manual de instrucciones
RU
RURU
RU Инструкция по
эксплуатации
CrossLiner 4
NEDO
GmbH & Co. KG
Hochgerichtstraße 39-43
D-72280 Dornstetten
Tel.: +49 7443 2401 0
Fax: +49 7443 2401 45
060354 29.08.2008
Inhalt DE
1 Allgemeine Hinweise ................................................................................... 3
1.1 Zu Ihrer Sicherheit......................................................................................................... 3
1.2 Bestimmungsgemäßer Gebrauch.................................................................................. 3
1.3 Umwelt.......................................................................................................................... 3
2 Lieferumfang ................................................................................................ 4
3 Technische Merkmale ................................................................................. 4
3.1 Funktionsprinzip ............................................................................................................ 4
3.2 Anwendungsbereiche.................................................................................................... 4
4 Geräteaufbau................................................................................................ 5
4.1 Übersicht....................................................................................................................... 5
4.2 Bedienfeld..................................................................................................................... 5
5 Erstinbetriebnahme ..................................................................................... 6
6 Stromversorgung......................................................................................... 6
6.1 Akku erstmals aufladen ................................................................................................. 6
6.2 Akku nachladen............................................................................................................. 6
7 Betrieb........................................................................................................... 7
7.1 Gerät in Betrieb nehmen ............................................................................................... 7
7.2 Selbstnivellierung .......................................................................................................... 7
7.3 Bedienung..................................................................................................................... 7
8 Technische Daten ........................................................................................ 8
9 Prüfung der Gerätegenauigkeit.................................................................. 9
10 Fehlerbehebung......................................................................................... 10
11 Zubehör....................................................................................................... 11
Bedienungsanleitung CrossLiner 4 3
1 Allgemeine Hinweise DE
1.1 Zu Ihrer Sicherheit
Dokumentation
Bitte machen Sie sich mit dieser Bedienungsanleitung und den darin enthaltenen Sicher-
heitshinweisen und Informationen vor der Arbeit mit dem CrossLiner 4 vertraut. Die Beach-
tung dieser Angaben gewährleistet ein sicheres Arbeiten.
Laserstrahlung
Laserstrahlung Laserklasse 2 nach DIN EN 60825-1: 2001 - 11
(VDE 087 Teil 1).
Niemals in den Laserstrahl blicken!
Laserstrahl nicht auf Personen oder Tiere richten!
Laser-Sichtbrille
Die Laser-Sichtbrille (Zubehör, im Lieferumfang enthalten) ist kein Schutz gegen Laserstrah-
lung! Sie dient lediglich zum besseren Erkennen der Laserlinien.
Nicht als Sonnenschutz und für den Gebrauch im Straßenverkehr geeignet!
Warnschilder
Warnschilder am Gerät dürfen nicht entfernt werden.
1.2 Bestimmungsgemäßer Gebrauch
Anwendung
Der CrossLiner 4 ist geeignet zum Anreißen von Höhen, zum Fluchten, zum Loten, zum
Nivellieren und zum Ausführen ähnlicher Arbeiten. Das Gerät ist für den Einsatz im Innen-
bereich konzipiert.
Reparatur
Reparaturen immer von NEDO oder einem autorisierten Kundendienst ausführen lassen.
Öffnen Sie das Gerät niemals selbst, andernfalls erlischt die Gewährleistung.
Sorgfältige Handhabung
Der CrossLiner 4 ist ein empfindliches und hochgenaues Instrument und sollte daher mit
entsprechender Sorgfalt behandelt werden.
1.3 Umwelt
Entsorgung
Zur Entsorgung muss das Gerät gemäß der geltenden Bestimmungen dem Werkstoffrecyc-
ling zugeführt werden.
Batterien/Akkus
Batterien/Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen
entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt werden.
Bedienungsanleitung CrossLiner 4 4

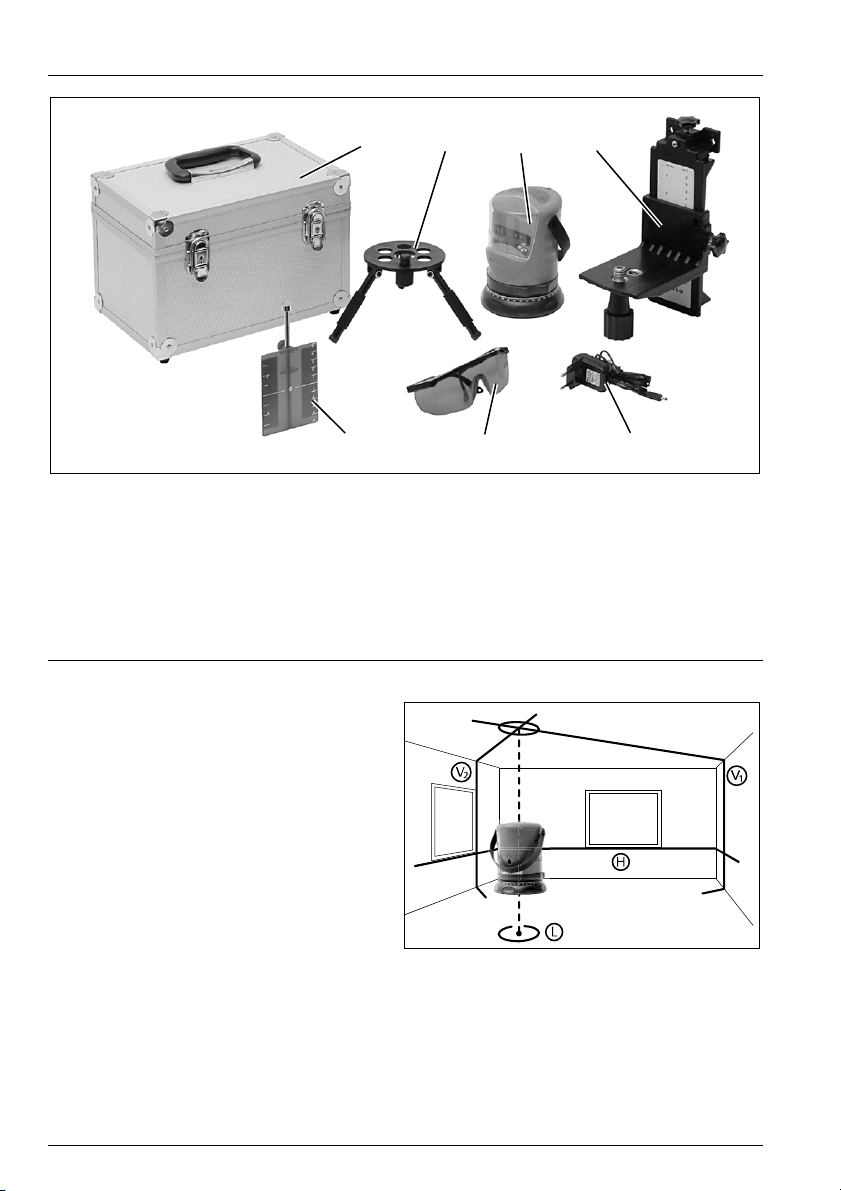

2 Lieferumfang DE
1 Alukoffer, abschließbar
2 3-Fuß, einstellbar
3 CrossLiner 4
4 Wandhalterung, verstellbar
5 Euro-Ladegerät, 100 – 240 V
6 Laser-Sichtbrille
7 Zieltafel, magnetisch
Hinweis: Kurzbeschreibung Zubehör siehe Seite 11
3 Technische Merkmale
3.1 Funktionsprinzip
Der CrossLiner 4 projiziert zwei vertikale,
90°zueinander versetzte Laserlinien (V
1
und
V
2
), die sich über dem Gerät kreuzen; zu-
sätzlich eine horizontale Laserlinie (H), die
rechts und links vom Gerät die vertikalen
Laserlinien kreuzt, sowie einen Laserpunkt
(L) lotrecht unter dem Kreuz der vertikalen
Laserlinien.
Der CrossLiner 4 ist mit einem Pendel zur
Selbstnivellierung ausgestattet und gleicht
Schräglagen des Gerätes bis zu 3°in jede
Richtung aus.
3.2 Anwendungsbereiche
Der CrossLiner 4 wird bevorzugt in folgenden Bereichen eingesetzt:
• Innenausbau • Messebau
• Trockenbau • Elektroinstallationen
• Kücheninstallationen • Deckenbau (abgehängte Decken)
1
2
3
4
5
6
7
Bedienungsanleitung CrossLiner 4 5
4 Geräteaufbau DE
4.1 Übersicht
1 Drehteller mit 360°-Skala
2 Hauptschalter EIN/AUS,
Pendel-/Transportsicherung
3 Laseraustrittsfenster für Vertikal- und
Horizontalstrahlen
4 Abdeckung Laseraustrittsfenster
5 Bedienfeld
6 Trageriemen
7 Laseraustrittsfenster Lotstrahl
8 Schieber mit BSW 5/8"- und BSW1/4"-
Gewinde
4.2 Bedienfeld
1
LED-Anzeige „V
1
“
Leuchtet bei aktiviertem
ersten Vertikalstrahl
2
Taste „V
1
“ EIN/AUS
Schaltet den 1. Vertikalstrahl
ein bzw. aus.
3
LED-Anzeige „H“
Leuchtet bei aktiviertem
Horizontalstrahl
4
Taste „H“ EIN/AUS
Schaltet den Horizontal-
strahl ein bzw. aus.
5
Taste „V
2
“ EIN/AUS
Schaltet den 2. Vertikalstrahl
ein bzw. aus.
6
LED-Anzeige „V
2
“
Leuchtet bei aktiviertem
zweiten Vertikalstrahl
1
3
4
5
8
1
2
3
5
6
4
6
7
2
Bedienungsanleitung CrossLiner 4 6
5 Erstinbetriebnahme DE
Bei Erstinbetriebnahme des CrossLiner 4 den integrierten Akkusatz (3,6 V) mit dem im Lieferum-
fang enthaltenen Ladegerät aufladen (siehe Kapitel 6.1).
Achtung!
Nur das im Lieferumfang enthaltene Ladegerät verwenden.
6 Stromversorgung
6.1 Akku erstmals aufladen
Prüfen, ob die auf dem Typenschild
des Ladegerätes angegebene Span-
nung mit der Netzspannung identisch
ist.
Die vollständige Ladung der Akkus
dauert 14 Stunden.
1 Den Anschlussstecker des im Lieferum-
fang enthaltenen Ladegeräts in die
Buchse (1) einstecken.
2 Ladegerät an Netzsteckdose anschlie-
ßen.
3
Nach vollständiger Aufladung des Akkus
das Ladegerät von der Netzsteckdose
trennen.
6.2 Akku nachladen
Nimmt die Sichtbarkeit der Laserlinien trotz Laser-Sichtbrille deutlich ab, den Akku mit dem im
Lieferumfang enthaltenen Ladegerät nachladen (siehe Kapitel 6.1).
1
1
Bedienungsanleitung CrossLiner 4 7
7 Betrieb DE
7.1 Gerät in Betrieb nehmen
Vor Beginn der Arbeiten die Abdeckung des Laseraustrittsfensters abnehmen.
• Pendelsicherung entriegeln. Dazu den Pendelsicherungsring (Hauptschalter EIN/AUS) von der
Position in die Position drehen. Das Gerät ist betriebsbereit.
• Gerät entsprechend der Anwendung aufstellen. Darauf achten, dass der Nivellierbereich von 3°
nicht überschritten wird, ggf. den 3-Fuß am 5/8"-Gewinde im Geräteboden montieren.
• Bei Außerbetriebnahme die Pendelsicherung verriegeln. Dazu den Pendelsicherungsring in
Position drehen. Das Gerät ist ausgeschaltet. Die Abdeckung des Laseraustrittsfesters aufset-
zen.
Bei Außerbetriebnahme den Pendelsicherungsring (Hauptschalter EIN/AUS) in die
Position
bringen.
7.2 Selbstnivellierung
Der CrossLiner 4 besitzt eine Selbstni-
vellierung. Bei einer Schräglage des
Gerätes von bis zu 3°in jede Richtung
sind die Laserstrahlen lot- und waag-
recht.
Wird der Bereich von 3°überschritten,
blinken die projizierte Laserlinie und der
Laserpunkt.
7.3 Bedienung
Gefahr!
Niemals in den Laserstrahl blicken!
Laserstrahl nicht auf Personen oder Tiere richten!
CrossLiner 4 in Betrieb nehmen (siehe Kapitel 7.1)
• Horizontalstrahl (H) (siehe Kapitel 3.1 Funktionsprinzip) mit Taste „H“ ein- bzw. ausschalten
• Vertikalstrahl (V
1
) (siehe Kapitel 3.1 Funktionsprinzip) mit Taste „V
1
“ ein- bzw. ausgeschalten.
• Vertikalstrahl (V
2
) (siehe Kapitel 3.1 Funktionsprinzip) mit Taste „V
2
“ ein- bzw. ausgeschalten.
• Der Lotpunkt (L) (siehe Kapitel 3.1 Funktionsprinzip) wird mit Betätigen der Tasten „H“, „V
1
“ oder
„V
2
“ ein- bzw. ausgeschaltet.
Funktionen siehe auch Kapitel 4.2 Bedienfeld.
Bedienungsanleitung CrossLiner 4 8
8 Technische Daten DE
Typ CrossLiner 4
Bestell-Nr. 460 919
Laserkonfiguration
3 Linien:
– 2 vertikale Linien im horizontalen Winkel von 90°zueinander
– 1 horizontale Linie zwischen den vertikalen Linien
– 2 Kreuze an der Wand, 1 Kreuz an der Decke
1 Lotpunkt
Nivelliergenauigkeit: ±0,3 mm/m
Horizontalstrahl: ±0,3 mm/m
Vertikalstrahl: ±0,3 mm/m
90°Winkel: ±1’
Genauigkeit
Lotstrahl: ±0,6 mm/m
Dämpfung Magnetisch
Gewinde BSW 5/8" und BSW 1/4" im Schieber des Gerätefußes
Arbeitsbereich 10 m
Wellenlänge 635 nm
Laserklasse 2
Leistung < 1 mW
Selbstnivellierbereich ±3°
Akkusatz NiMH 3,6 V inkl. Euro-Ladegerät
Akku-Kapazität 2000 mAh
Stromversorgung
Ladezeit 14 Stunden
Akkulaufzeit 15 h bis 30 h
Pendelsicherung Drehring am Drehteller
Arbeitstemperatur –10 °C bis +50 °C
Lagertemperatur –20 °C bis +70 °C
Abmessungen Ø 115 mm / H 155 mm
Gewicht 0,9 kg
Technische Änderungen vorbehalten.
Bedienungsanleitung CrossLiner 4 9
9 Prüfung der Gerätegenauigkeit DE
Die Genauigkeit des Laserstrahls sollte regelmäßig überprüft werden. Hierzu ist eine freie Mess-
strecke von 10 m erforderlich. Die Überprüfung erfolgt in zwei Prüfschritten.
Prüfschritt 1
• Positionieren Sie den CrossLiner 4 wie nebenstehend
abgebildet.
• Schalten Sie am CrossLiner 4 mit Schalter „H“ den
Horizontalstrahl ein.
• Markieren Sie den Punkt Aauf der Laserlinie.
• Drehen Sie den CrossLiner 4 um 180°und markieren
den Punkt Bauf der Laserlinie.
~0,5 m
10 m
A
B
Prüfschritt 2
• Positionieren Sie den CrossLiner 4gegenüber wie
nebenstehend abgebildet.
• Richten Sie den CrossLiner 4auf die Markierung B
aus.
• Drehen Sie den CrossLiner 4um 180°.
• Messen Sie den lotrechten Abstand Hzwischen der
Markierung Aund der Laserlinie C*.
• Ist der gemessene Abstand Hzwischen Markierung A
und der Laserlinie C* < 6 mm, befindet sich der
CrossLiner 4im Toleranzbereich.
*Die Laserlinie Ckann sowohl über als auch unter der
Markierung Aliegen.
Hinweis: Liegt der lotrecht gemessene Abstand Hzwischen Markierung Aund der Laserlinie C
außerhalb des Toleranzbereichs, muss der CrossLiner 4 von einem autorisierten Kundendienst
oder von NEDO überprüft werden.
Bedienungsanleitung CrossLiner 4 10
10 Fehlerbehebung DE
Hinweis:
Lassen sich die Fehler mit den aufgeführten Abhilfemaßnahmen nicht beheben, muss der
CrossLiner 4 von einem autorisierten Kundendienst oder von NEDO überprüft werden.
Fehler Ursache Abhilfe
Laserlinien blinken Gerät außerhalb des Selbst-
nivellierbereichs
Den CrossLiner 4 innerhalb
des Selbstnivellierbereichs
von 3°neu ausrichten, ggf.
den einstellbaren 3-Fuß
verwenden.
Laserlinien nur schwach sichtbar Stromversorgung nicht aus-
reichend
Akkusatz nach Vorgaben
aufladen (siehe Kapitel 6
Stromversorgung)
Keine Stromversorgung
Akkusatz nach Vorgaben
aufladen (siehe Kapitel 6
Stromversorgung)
Laserlinien nicht sichtbar
Pendelsicherung verriegelt Pendelsicherung entriegeln
Lotpunkt nicht sichtbar Laseraustrittsfenster für
Lotstrahl verdeckt
Gewindeschieber am Geräte-
boden so einstellen, dass das
Laseraustrittsfenster nicht
verdeckt wird.
Bedienungsanleitung CrossLiner 4 11
11 Zubehör DE
Zubehör im Lieferumfang enthalten
Alukoffer, abschließbar
Sichere Aufbewahrung für Gerät und
Zubehör.
Laser-Sichtbrille
Für bessere Erkennung
der Laserlinien.
3-Fuß, verstellbar
BSW 5/8"-Gewinde für Gerätemontage
und Öffnung für Lotstrahl.
Ladegerät
mit Euro-Stecker
Wandhalterung, verstellbar
Variabler Einsatzbereich, höhenverstellbare
Befestigung mit Ableseskala, z. B. bei abge-
hängten Decken.
Zieltafel, magnetisch
Erkennen der Laserlinien bei schlechten Sicht-
verhältnissen.
Contents EN
1 General Notes............................................................................................. 13
1.1 For your safety ............................................................................................................ 13
1.2 Intended use ............................................................................................................... 13
1.3 The environment ......................................................................................................... 13
2 Scope of Delivery....................................................................................... 14
3 Technical Features .................................................................................... 14
3.1 Function ...................................................................................................................... 14
3.2 Applications................................................................................................................. 14
4 Structure..................................................................................................... 15
4.1 Overview..................................................................................................................... 15
4.2 Control panel............................................................................................................... 15
5 Initial Startup.............................................................................................. 16
6 Power Supply ............................................................................................. 16
6.1 Charging the battery for the first time........................................................................... 16
6.2 Recharging the battery ................................................................................................ 16
7 Use .............................................................................................................. 17
7.1 Starting up the unit ...................................................................................................... 17
7.2 Self-levelling function .................................................................................................. 17
7.3 Operation .................................................................................................................... 17
8 Specifications............................................................................................. 18
9 Accuracy Check......................................................................................... 19
10 Troubleshooting......................................................................................... 20
11 Accessories................................................................................................ 21
Operating Instructions CrossLiner 4 13
1 General Notes EN
1.1 For your safety
Documentation
Please familiarise yourself with these operating instructions and the safety information it
contains before starting to work with the CrossLiner 4. Observing these instructions and in-
formation ensures safe working.
Laser radiation
Laser radiation laser class 2 according to DIN EN 60825-1: 2001 - 11
(VDE 087 Part 1).
Never look into the laser beam!
Never direct the laser beam at people or animals!
Laser glasses
The laser glasses (accessory, included in the scope of delivery) do not provide any protec-
tion against laser radiation! They are merely intended for improved visibility of the laser
lines.
Not suitable as sun protection or for use in road traffic!
Warning signs
Never remove the warning signs on the unit.
1.2 Intended use
Use
The CrossLiner 4 is suitable for marking of heights, for aligning, plumbing, levelling and for
carrying out similar work. The unit is designed for indoor use.
Repair
Repairs may only be carried out by NEDO or an authorised customer service agent. Never
open the unit, doing so cancels the warranty.
Careful handling
The CrossLiner 4 is a sensitive, high-precision instrument and should therefore be handled
with appropriate care.
1.3 The environment
Disposal
Dispose of the unit in accordance with the applicable materials recycling regulations.
Batteries/rechargeable batteries
Batteries/rechargeable batteries are special waste and may not be put into domestic waste.
They must be properly disposed of according to the respective national guidelines.
Operating Instructions CrossLiner 4 14
2 Scope of Delivery EN
1 Aluminium case, lockable
2 Mini tripod, adjustable
3 CrossLiner 4
4 Wall mount, adjustable
5 Euro charger, 100 – 240 V
6 Laser glasses
7 Magnetic target board
Note: For a brief description of the accessories, see page 11
3 Technical Features
3.1 Function
The CrossLiner 4 projects two vertical laser
lines at 90°to each other (V
1
and V
2
), which
cross above the unit; and in addition a hori-
zontal laser line (H), which crosses the
vertical laser lines to the left and right of the
unit, and a laser dot (L) vertically below the
cross formed by the vertical laser lines.
The CrossLiner 4 is equipped with a pendu-
lum for self-levelling and levels out tilted
positioning of the unit by up to 3°in each
direction.
3.2 Applications
The CrossLiner 4 is preferably used in the following areas:
• Interior finishing • Trade fair stand construction
• Dry wall construction • Electrical installations
• Kitchen installations • Ceiling construction (suspended ceilings)
1
2
3
4
5
6
7
Operating Instructions CrossLiner 4 15
4 Structure EN
4.1 Overview
1 Turntable with 360°scale
2 Main switch ON/OFF,
compensator lock for transportation
3 Laser exit window for vertical and hori-
zontal beams
4 Laser exit window cover
5 Control panel
6 Carrying straps
7 Laser exit window - plumb beam
8 Slide with BSW 5/8" und BSW 1/4"
thread
4.2 Control panel
1
LED display "V
1
"
Lights up when first vertical
beam is activated
2
"V
1
"
ON/OFF button
Switches the 1
st
vertical
beam on and off.
3
LED display "H"
Lights up when horizontal
beam is activated
4
"H" ON/OFF button
Switches the horizontal
beam on and off.
5
"V
2
" ON/OFF button
Switches the 2
nd
vertical
beam on and off.
6
LED display "V
2
"
Lights up when second
vertical beam is activated
1
3
4
5
8
1
2
3
5
6
4
6
7
2
Operating Instructions CrossLiner 4 16
5 Initial Startup EN
When starting the CrossLiner 4 up for the first time, charge the integrated set of rechargeable
batteries (3.6 V) using the charger supplied (see chapter 6.1).
Important!
Only use the charger supplied.
6 Power Supply
6.1 Charging the battery for the first time
Check whether the voltage given on
the charger's rating plate is identical
with the mains voltage.
The rechargeable batteries are fully
charged after 14 hours.
1 Insert the connector of the supplied
charger in the socket (1).
2 Connect charger to mains socket.
3 After fully charging the rechargeable
battery, disconnect the charger from the
mains socket.
6.2 Recharging the battery
If the visibility of the laser lines clearly dissipates despite use of the laser glasses, recharge the
battery using the charger supplied (see chapter 6.1).
1
1
Operating Instructions CrossLiner 4 17
7 Use EN
7.1 Starting up the unit
Before starting work, remove the cover of the laser exit window.
• Release compensator lock. To do this, turn the locking device ring (main switch ON/OFF) from
position to position . The unit is ready to use.
• Set up the unit according to the intended use. Ensure that the levelling range of 3°is not ex-
ceeded, if necessary, mount the unit onto the mini tripod and fix using 5/8" thread.
• When you have finished using the unit, lock the compensator. To do this, turn the locking device
ring into position . The unit is switched off. Replace the cover of the laser exit window.
Return compensator locking device ring (main switch ON/OFF) into position
after
finishing work.
7.2 Self-levelling function
The CrossLiner 4 is self-levelling. If the
unit is placed in a slanted position of up to
3°in any direction, the laser beams are
plumb and horizontal.
If the 3°range is exceeded, the projected
laser line and the laser dot flash.
7.3 Operation
Danger!
Never look into the laser beam!
Never direct the laser beam at people or animals!
Start up the CrossLiner 4 (see chapter 7.1)
• Switch horizontal beam (H) (see chapter 3.1 Function) on / off using "H" button.
• Switch vertical beam (V
1
) (see chapter 3.1 Function) on / off using "V
1
" button.
• Switch vertical beam (V
2
) (see chapter 3.1 Function) on / off using "V
2
" button.
• The plumb bean (L) (see chapter 3.1 Function) is switched on and off by pressing the "H", "V
1
" or
"V
2
" button.
For details of their functions, see chapter 4.2 Control panel.
Operating Instructions CrossLiner 4 18
8 Specifications EN
Type CrossLiner 4
Ref.-No. 460 919
Laser configuration
3 lines:
– 2 vertical lines in horizontal angle of 90°to each other
– 1 horizontal line between the vertical lines
– 2 crosses on the wall, 1 cross on the ceiling
1 plumb beam
Levelling accuracy: ±0.3 mm/m
Horizontal beam: ±0.3 mm/m
Vertical beam: ±0.3 mm/m
90°angle: ±1’
Accuracy
Plumb beam: ±0.6 mm/m
Damping Magnetic
Thread BSW 5/8" and BSW 1/4" in the slide of the unit's base
Working range 10 m
Wavelength 635 nm
Laser class 2
Output < 1 mW
Self-levelling range ±3°
3.6 V NiMH rechargeable battery set incl. Euro charger
Battery capacity 2000 mAh
Power supply
Charging time 14 hours
Battery life 15 h to 30 h
Compensator lock Rotating ring on turntable
Operating temperature –10 °C to +50 °C
Storage temperature –20 °C to +70 °C
Dimensions Ø 115 mm / H 155 mm
Weight 0.9 kg
We reserve the right to make technical changes.
Operating Instructions CrossLiner 4 19
9 Accuracy Check EN
The accuracy of the laser beam should be checked regularly. This requires a free measuring length
of 10 m. The check takes place in two steps.
Step 1
• Position the CrossLiner 4 as shown in the diagram to
the right.
• Switch on the horizontal laser line using the "H" switch.
• Mark point Aon the laser line.
• Rotate the CrossLiner 4 through 180°and mark point B
on the laser line.
~0,5 m
10 m
A
B
Step 2
• Position the CrossLiner 4 opposite as shown in the
diagram to the right.
• Align the CrossLiner 4 with marking B.
• Rotate the CrossLiner 4 through 180°.
• Measure the vertical distance Hbetween marking Aand
laser line C*.
• If the measured distance Hbetween marking Aand
laser line C* is < 6 mm, the CrossLiner 4 is within the
tolerance range.
*The laser line Cmay be above or below marking A.
Note: If the vertical measured distance Hbetween marking Aand the laser line Cis outside the
tolerance range, the CrossLiner 4 must be examined by an authorised customer service agent or
by NEDO.
Operating Instructions CrossLiner 4 20
10 Troubleshooting EN
Note:
If the errors cannot be rectified using one of the listed remedies, the CrossLiner 4 must be exam-
ined by an authorised customer service agent or by NEDO.
Error Cause Remedy
Laser lines flash Unit outside the self-levelling
range
Realign the CrossLiner 4
within the self-levelling range
of 3°; if necessary use the
adjustable tripod.
Laser lines hardly visible Inadequate power supply Charge battery set according
to specifications (see chapter
6 Power supply)
No power supply Charge battery set according
to specifications (see chapter
6 Power supply)
Laser lines invisible
Compensator is locked Release compensator
Plumb beam invisible Laser exit window for plumb
beam is concealed.
Adjust the threaded slide on
the base of the unit so that
the laser exit window is not
concealed.
Table of contents
Languages:
Other Nedo Laser Level manuals
