geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.com
DE | EN | FR
FLG 40-PowerCross GREEN SP

2
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen
geo-FENNEL-Gerätes der „Selection Pro“-Reihe entgegengebracht haben. Dieses
hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und quali-
tätsgeprüft. Im Vergleich zur bisher anerkannten guten Qualität unserer Produkte
zeichnet sich die „Selection Pro“-Reihe u.a. nun auch durch eine noch bessere
Sichtbarkeit der Laserlinien aus.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen.
Bitte lesen Sie insbesondere auch die Sicherheitshinweise vor der Inbetriebnah-
me aufmerksam durch. Nur ein sachgerechter Gebrauch gewährleistet einen
langen und zuverlässigen Betrieb.
geo-FENNEL
Presicion by tradition.
Inhaltsverzeichnis
1. Lieferumfang A
2. Bedienelemente B
3. Bedienfeld C
4. Stromversorgung D
5. Gerät aufstellen / multifunktionale Halterung E
6. Bedienung F
7. Sicherheitshinweise G

3
DE
Technische Daten
Selbstnivellierbereich ± 3°
Nivelliergenauigkeit ± 3 mm / 10 m
Arbeitsbereich ohne Empfänger 40 m* (Radius)
Winkelbereich Hz-Linie 135°
Winkelbereich V-Linie 150°
Stromversorgung 3 x AA Alkaline-Batterien
Betriebsdauer (alle Linien geschaltet) 9h
Staub- /Wasserschutz (Schutzklase) IP 54
Laserklasse 2
Temperaturbereich 0°C bis +40°C
Gewicht (Gerät mit Batterien) 0,4 kg
• FLG 40-PowerCross GREEN SP
• 3 x AA Alkalinebatterien
• Multifunktionale Halterung
• Gepolsterte Tasche
• Bedienungsanleitung
A
LIEFERUMFANG
*abhängig von Lichtverhältnissen

4
DE

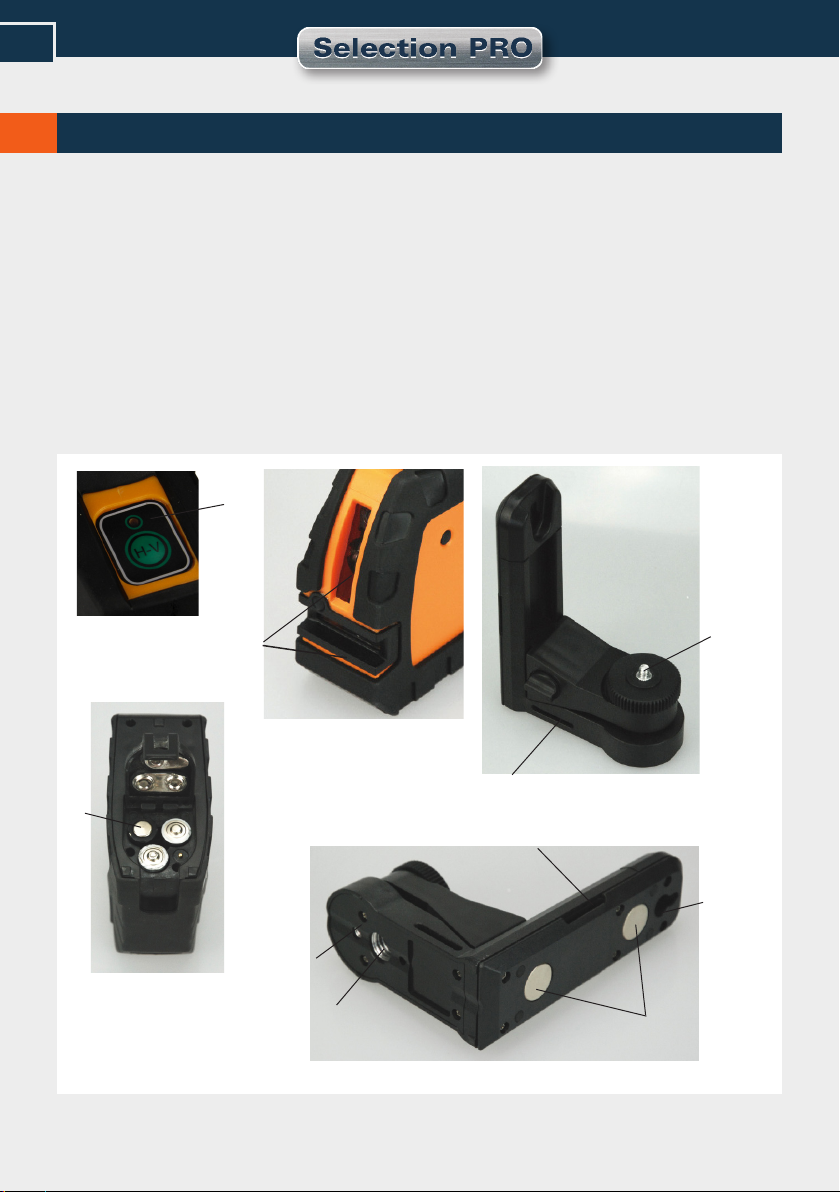

1. Bedienfeld
2. Laseraustrittsfenster
3. 1/4“-Gewinde für Stativ
4. Batteriefach
5. Öffnung zum Aufhängen
6. Schlitze für Befestigungsriemen
7. Arretierung zur Höhenverstellung der Konsole
8. 5/8“-Gewinde für Stativ
9. 1/4“-Adapter
10. Magnete
BEDIENELEMENTE
B
7
9
2
4
3
8
5
6
10
1

5
DE

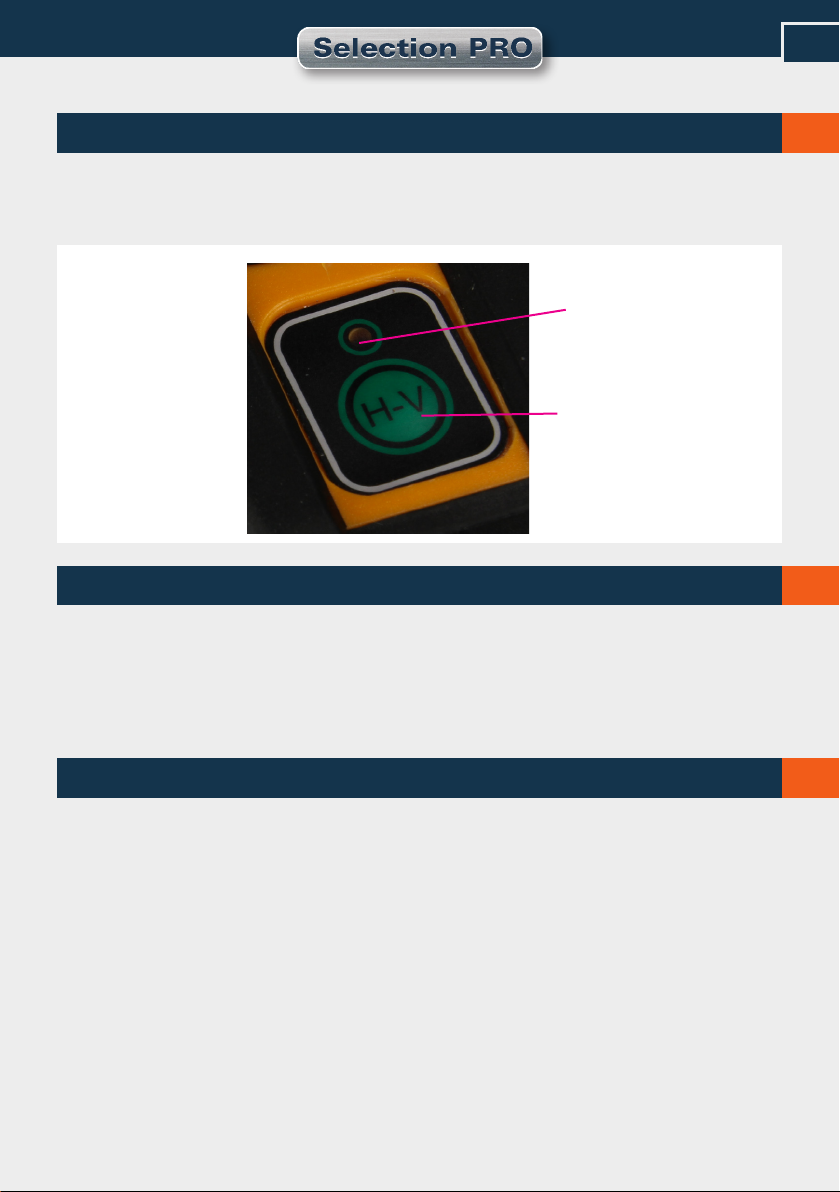

1. AN/AUS-LED Gerät
2. AN/AUS horizontale und vertikale Laserlinie
BEDIENFELD C
STROMVERSORGUNG D
3 x AA Alkalinebatterien in das Batteriefach einlegen (Polarität beachten) und Bat-
teriefach wieder verschließen.
Das Gerät auf den 1/4“-Adapter der multifunktionalen Halterung aufschrauben.
Durch Lösen des Knopfes (7) kann das Gerät auf auf der Halterung nach oben
und unten bewegt werden.
Einsatz des Lasers auf dem Stativ.
Einsatz des Lasers mit Magneten.
Einsatz des Lasers mit Befestigungsriemen.
GERÄT AUFSTELLEN / MULTIFUNKTIONALE HALTERUNG E
1
2

6
DE

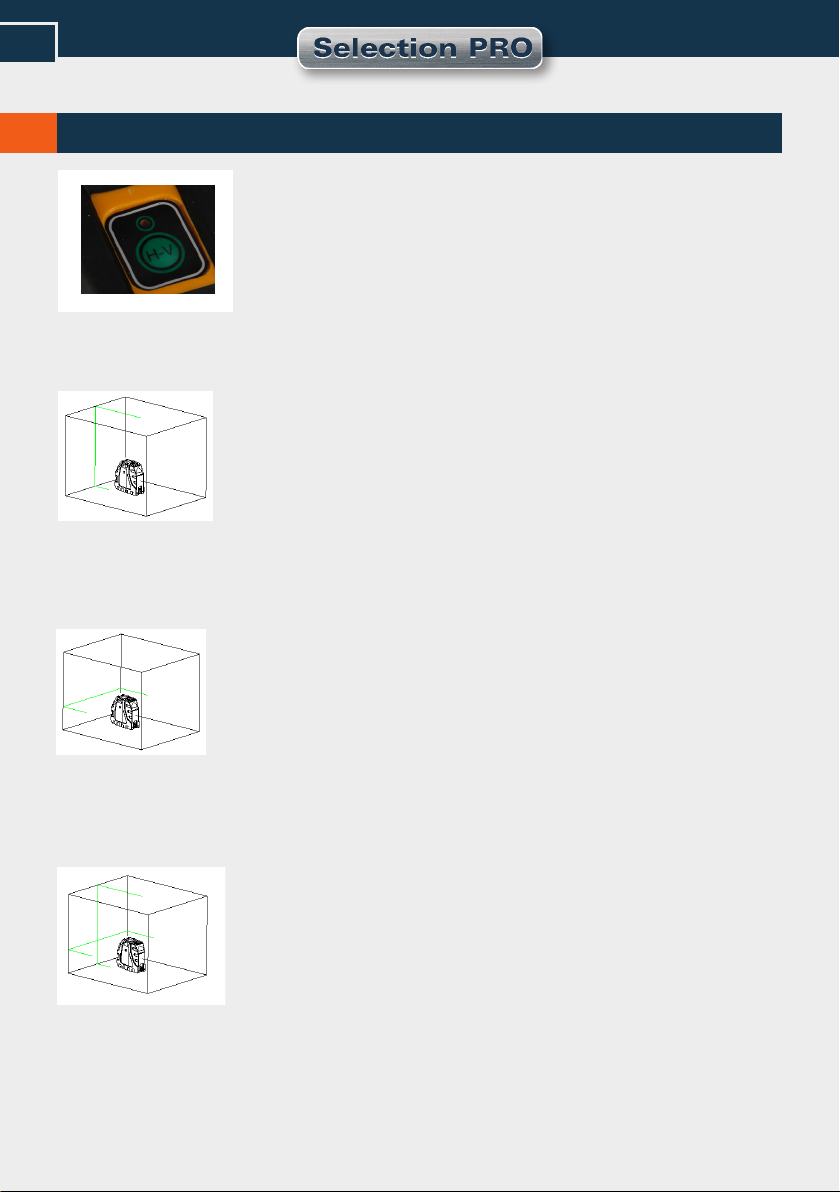

BEDIENUNG
F
Taste H-V einmal drücken:
• die AN-/AUS-LED leuchtet durchgehend
• nur die vertikale Linie ist geschaltet
• die Selbstnivellierung ist aktiv; steht das Gerät zu schräg
(außerhalb des Selbstnivellierbereiches), blinkt die einge-
schaltete Laserlinie als Warnsignal
Taste H-V nochmals drücken:
• die AN-/AUS-LED leuchtet durchgehend
• nur die horizontale Linie ist geschaltet
• die Selbstnivellierung ist aktiv; steht das Gerät zu schräg
(außerhalb des Selbstnivellierbereiches), blinkt die einge-
schaltete Laserlinie als Warnsignal
Taste H-V erneut drücken:
• die AN-/AUS-LED leuchtet durchgehend
• die vertikale und die horizontale Linie sind geschaltet =
Laserkreuz
• die Selbstnivellierung ist aktiv; steht das Gerät zu schräg
(außerhalb des Selbstnivellierbereiches), blinken die einge-
schalteten Laserlinien als Warnsignal
Das Gerät ist ausgeschaltet - die AN-/AUS-LED ist aus.

7
DE

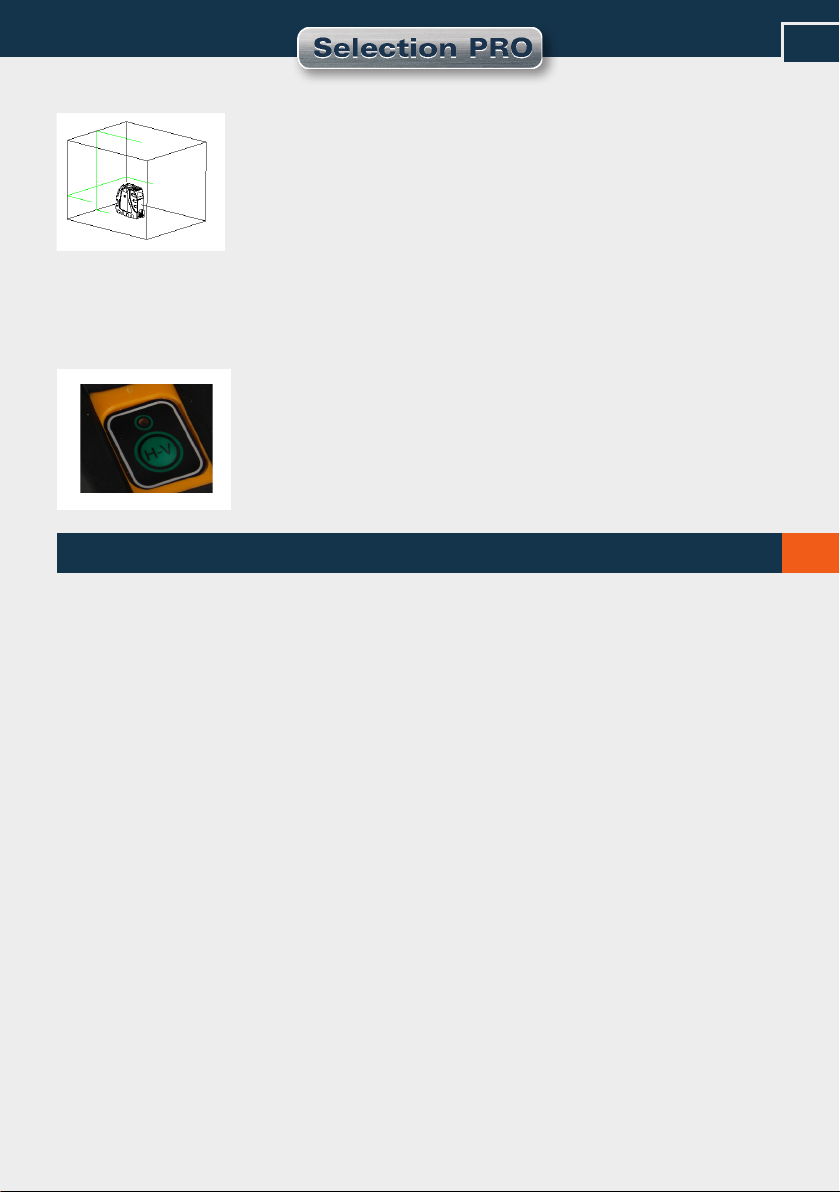

Taste H-V erneut drücken:
• die AN-/AUS-LED ist aus
• das Gerät ist nun ausgeschaltet
Taste H-V nochmals drücken:
• die AN-/AUS-LED blinkt
• die vertikale und die horizontale Linie sind geschaltet =
Laserkreuz
• die Selbstnivellierung ist deaktiviert (TILT-Modus); steht
das Gerät zu schräg (außerhalb des Selbstnivellierbe-
reiches), blinken die eingeschaltete Laserlinien nicht als
Warnsignal
• das Gerät kann nun schräg eingesetzt werden
SICHERHEITSHINWEISE G
PRÜFUNG DER NIVELLIERGENAUIGKEIT
Gerät in der Mitte zwischen zwei Wänden aufstellen, die ungefähr 5 m voneinander entfernt sind.
Laserkreuz auf Wand markieren. Gerät um 180° drehen und Laserkreuz markieren.
Gerät etwa 0,6 m von Wand A aufstellen und Markierungen, wie vorstehend beschrieben, wiederho-
len. Wenn die Differenz zwischen den ersten beiden Messungen (mit gleichen Zielweiten) und den
letzten beiden Messungen (mit unterschiedlichen Zielweiten) 3 mm nicht überschreitet, liegt Ihr Gerät
innerhalb der Toleranz.
Prüfung der Genauigkeit der horizontalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen und Laserkreuz an Wand markieren. Gerät drehen und Laserkreuz
ca. 2,5 m nach links schwenken und überprüfen, ob waagerechte Linie ± 2 mm auf der gleichen Höhe
mit dem markierten Kreuz liegt. Vorgang durch Schwenken des Gerätes nach rechts wiederholen.
Prüfung der Genauigkeit der vertikalen Linie (Ende zu Ende)
Gerät ca. 5 m von Wand aufstellen. An dieser Wand ein Lot mit Schnur von ca. 2,5 m Länge befesti-
gen. Die vertikale Linie auf die Lotschnur richten. Die Genauigkeit liegt innerhalb derToleranz, wenn
die Abweichung der vertikalen Linie (von oben bis unten) nicht größer als ± 1,5 mm ist.
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker
Stoß. Bitte Genauigkeit überprüfen.

8
DE
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigati-
onseinrichtungen); durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter
Feldstärke z.B. in der unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern).
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichemTuch reinigen (ggfs.
Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder
die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61010-1:2001 + corr- 1+2, IEC 60825-1:2014.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umge-
kehrt gebracht wird, vor Benutzung einige Minuten warten.
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt
sich nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter
Eigenschaften. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mecha-
nischer Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der
Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält
sich vor, im Garantiefall die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein gleiches oder
ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie
nicht als Garantiefall.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungs-
anleitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der An-
wender sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung
sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch
Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte
oder einer Verwendung außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geän-
derte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt
oder die nicht mögliche Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend
aus einer nicht anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung
oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

9
DE
WARN- UND SICHERHEITSHINWEISE
• Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
• Anleitung vor Benutzung des Gerätes lesen.
• Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die
Gefahr von Augenschäden.
• Laserstrahl nicht auf Personen richten.
• Die Laserebene soll sich über der Augenhöhe von Personen befinden.
• Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.
• Keine Warn- oder Sicherheitshinweise entfernen.
• Lasergerät nicht in Kinderhände gelangen lassen.
• Gerät nicht in explosionsgefährdeter Umgebung betreiben.
• Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzuge-
ben.

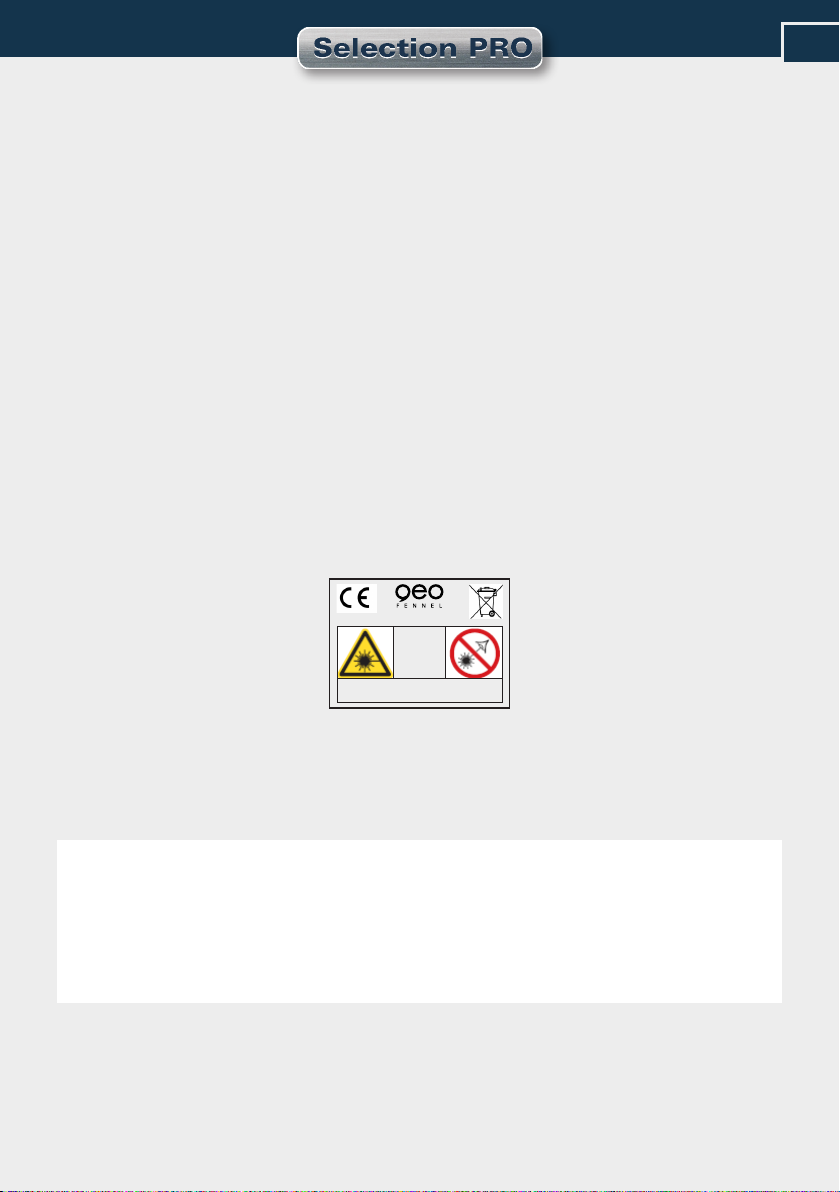

LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2014. Das Gerät
darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzei-
tigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht.
Bitte unbedingt beachten:
Wenn Sie Geräte zur Reparatur / zur Justage an uns zurücksenden,
entnehmen Sie bitte unbedingt aus Sicherheitsgründen Akkus oder
Batterien aus dem Gerät!
Danke.
Laser
2
IEC 60825-1:2014
P ≤ 1 mW @ 515 - 530 nm
www.geo-fennel.de
GERMANY

10
EN
Dear customer,
Thank you for your confidence having purchased a geo-FENNEL instrument of
„Selection Pro“ series.This high-quality product was produced and tested with
due prudence.
Among others „Selection Pro“ is defined by even clearer visible lines which you
are originally used to from our standard range of instruments.
This manual will help you to operate the instrument appropriately. Please read
carefully - particularly the safety instructions. A proper use guarantees a longtime
and reliable operation.
geo-FENNEL
Precision by tradition.
Contents
1. Supplied with A
2. Operational elements B
3. Keypad C
4. Power supply D
5. Set up / multi-functional mount E
6. Operation F
7. Safety notes G

11
EN
Technical Specifications
Self-levelling range ± 3°
Levelling accuracy ± 3 mm / 10 m
Working range without receiver 40 m* (radius)
Fan angle horizontal 135°
Fan angle vertical 150°
Power supply (all lines illuminated) 3 x AA Alkaline batteries
Operating time 9h
Dust / water protection IP 54
Laser class 2
Temperature range 0°C to +40°C
Weight (instrument with battery) 0,4 kg
• FLG 40-PowerCross GREEN SP
• 3 x AA Alkaline batteries
• Multi-functional mount
• Padded bag
• User manual
A
SUPPLIED WITH
*depends on room illumination

12
EN
1. Keypad
2. Laser emitting windows
3. 1/4“ thread for tripod
4. Battery case
5. Hanging hole
6. Belt slot
7. Interlock for height adjustment of elevator table
8. 5/8“ thread for tripod
9. 1/4“ adapter
10. Magnets
OPERATIONAL ELEMENTS
B
7
9
2
4
3
8
5
6
10
1

13
EN
C
KEYPAD
1. ON/OFF LED
2. ON/OFF horizontal and vertical laser line
POWER SUPPLY D
Put in 3 x AA Alkaline batteries into the battery case (4) (take care to polarity) and
close battery compartment.
Fix the instrument on the multi-functional mount by using the 1/4“ adapter.
To move the instrument up or down on the mount declamp the knob (7).
For locking the desired position of the instrument tighten the knob again.
Use of the laser on a tripod.
Use of the laser with the magnets.
Use of the laser with strap attachment.
SET UP / MULTI-FUNCTIONAL MOUNT E
1
2

14
EN

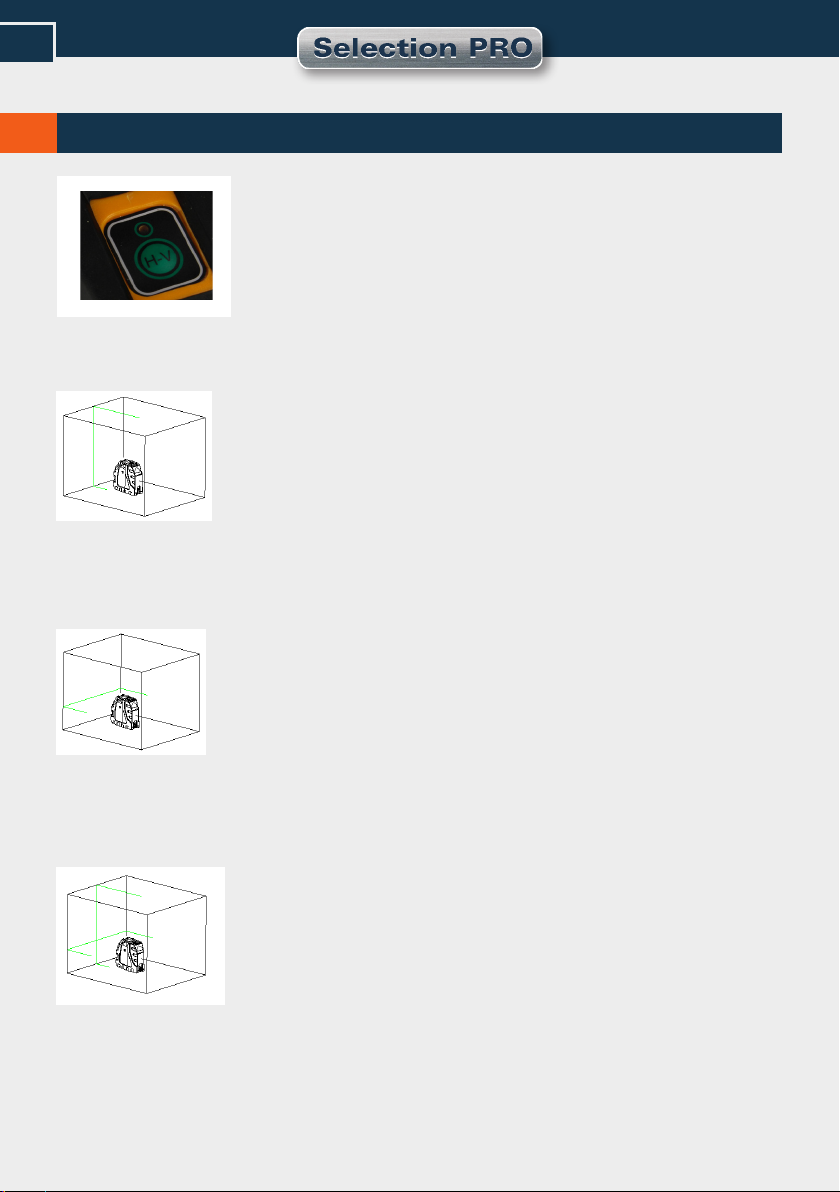

OPERATION
F
The ON/OFF LED is off - the instrument is off
Press button H-V once:
• the ON/OFF LED is illuminated continuously
• the vertical laser line only is switched on
• the self-levelling mode is activated; if the instrument is
tilted, (out of compensator range) the vertical laser line is
blinking
Press button H-V again:
• the ON/OFF LED is illuminated continuously
• the horizontal laser line only is switched on
• the self-levelling mode is activated; if the instrument is
• tilted, (out of compensator range) the horizontal laser line
is blinking
Press button H-V a third time:
• the ON/OFF LED is illuminated continuously
• the vertical and the horizontal laser line are switched on =
laser cross
• the self-levelling mode is activated; if the instrument is
tilted, (out of compensator range) both laser lines blinking

15
EN
Press button H-V again:
• the ON/OFF LED is off
• the instrument is now off
Press button H-V once again:
• the ON/OFF LED is blinking
• the vertical and the horizontal laser line are switched on =
laser cross
• the self-levelling mode is de-activated (TILT mode); if the
instrument is tilted. (out of compensator range) thelaser
lines are not blinking
• now the instrument can be used in slope mode
SAFETY NOTES G
ACCURACY CHECK
Set up instrument in the middle of two walls which are about 5 m apart. Mark visible laser cross on
one wall.Turn unit to opposite wall and mark laser cross.
Repeat measurements with distance of about 0,6 m to one wall and about 4,4 m to second wall.
Deviation between two measurements taken from the centre and two measurements taken at 0,6 m
and 4,4 m must not exceed 3 mm.
Testing accuracy of horizontal line (end to end)
Set up instrument about 5 m from a wall. Mark laser cross on wall. Turn instrument until the laser
cross has moved about 2,5 m to the left side and check if horizontal line is within ± 2 mm of laser
cross marked on wall. Repeat measurement by turning instrument to the right side
Testing accuracy of vertical line (end to end)
Set up instrument about 5 m from a wall. Fix a plumb line of 2,5 m length to the wall, using a plumb
bob. Bring laser line into coincidence with the plumb line. Deviation between laser line and plummet
cord from top to bottom must not exceed ± 1,5 mm.
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Measurements through glass or plastic windows; dirty laser emitting windows; after instrument has
been dropped or hit. Please check accuracy.
Large fluctuation of temperature: If instrument will be used in cold areas after it has been stored in

16
EN
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation
systems); will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).
CARE AND CLEANING
Handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp
cloth with some water. If instrument is wet clean and dry it carefully. Pack it up only if it is perfectly
dry. Transport in original container / case only.
CE-CONFORMITY
Instrument has CE-mark according to EN 61010-1:2001 + corr. 1+2, IEC 60825-1:2014.
warm areas (or the other way round) please wait some minutes before carrying out measurements.
WARRANTY
This product is warranted by the manufacturer to the original purchaser to be free from defects in
material and workmanship under normal use for a period of two (2) years from the date of purchase.
During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with
the same or similar model at manufacturers option), without charge for either parts or labour. In case
of a defect please contact the dealer where you originally purchased this product. The warranty will
not apply to this product if it has been misused, abused or altered. Without limiting the foregoing,
leakage of the battery, bending or dropping the unit are presumed to be defects resulting from misuse
or abuse.
EXCEPTIONS FROM RESPONSIBILITY
1. The user of this product is expected to follow the instructions given in operators’ manual.
Although all instruments left our warehouse in perfect condition and adjustment the user is
expected to carry out periodic checks of the product’s accuracy and general performance.
2. The manufacturer, or its representatives, assumes no responsibility of results of a faulty or
intentional usage or misuse including any direct, indirect, consequential damage, and loss of
profits.
3. The manufacturer, or its representatives, assumes no responsibility for consequential damage,
and loss of profits by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a
third party and/or a usage in other than usual conditions.
4. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of
profits due to a change of data, loss of data and interruption of business etc., caused by using
the product or an unusable product.
5. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of
profits caused by usage other than explained in the users‘ manual.
6. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong
movement or action due to connecting with other products.

17
EN
SAFETY INSTRUCTIONS
• Follow up instructions given in user manual.
• Do not stare into beam. Laser beam can lead to eye injury. A direct look into the beam (even
from greater distance) can cause damage to your eyes.
• Do not aim laser beam at persons or animals.
• The laser plane should be set up above eye level of persons.
• Use instrument for measuring jobs only.
• Do not open instrument housing. Repairs should be carried out by authorized workshops only.
Please contact your local dealer.
• Do not remove warning labels or safety instructions.
• Keep instrument away from children.
• Do not use instrument in explosive environment.
• The user manual must always be kept with the instrument.
LASER CLASSIFICATION
The instrument is a laser class 2 laser product according to DIN IEC 60825-1:2014. It is allowed to use
unit without further safety precautions. Eye protection is normally secured by aversion responses and
the blink reflex.
The laser instrument is marked with class 2 warning labels.
Please note:
If you return instruments for repair / for adjustment to us please
disconnect batteries or rechargeable batteries from the instrument - this
is for safety reasons!
Thank you.
Laser
2
IEC 60825-1:2014
P ≤ 1 mW @ 515 - 530 nm
www.geo-fennel.de
GERMANY

18
FR
Cher client,
Nous tenons à vous remercier pour la confiance que vous nous avez témoignée,
par l‘acquisition de votre nouvel instrument geo-FENNEL de la série
„Selection PRO“. Ce produit de qualité haut de gamme a été fabriqué et contrôlé
avec le plus grand soin. Outre la bonne qualité qui a fait jusqu‘ici la renommée de
nos produits, la série „Selection PRO“ se caractérise par une nette amélioration
de la visibilité des lignes laser.
Les instructions ci-après vous aideront à vous servir de votre instrument de
manière adéquate. Nous vous recommandons de lire avec soin tout particulière-
ment les consignes de sécurité de ladite notice avant la mise en service de votre
appareil. Une utilisation appropriée est l‘unique moyen de garantir un fonctionne-
ment efficace et de longue durée.
geo-FENNEL
Precision by tradition.
Contenu
1. Inclus dans le coffret A
2. Description B
3. Clavier du laser C
4. Batterie D
5. Installation du laser / support multi-fonctions E
6. Allumer l‘appareil F
7. Notices de securité G

19
FR
Caractéristiques techniques
Plage d‘auto nivellement ± 3°
Précision ± 3 mm / 10 m
Portée sans cellule 40 m* (rayon)
Ouverture angle horizontal 135°
Ouverture angle vertical 150°
Alimentation 3 x AA piles d‘alcaline
Autonomie du laser 9h
Étanchéité IP 54
Classe du laser 2
Plage de température 0° C à +40°C
Instrument avec piles 0,4 kg
• FLG 40-PowerCross GREEN SP
• 3 x AA piles alcalines
• Support multi-fonctions
• Sacoche rembourrée
• Mode d‘emploi
A
INCLUS DANS LE COFFRET
*en fonction des conditions lumineuses

20
FR
1. Clavier
2. Vitres protection du laser
3. Filetage 1/4“
4. Compartiment piles
5. Fixation au mur avec une vis
6. Fixation avec des lanières
7. Bouton rotatif pour mouvement de la console
8. Filetage 5/8“
9. Vis de serrage 1/4“
10. Aimants
DESCRIPTION
B
7
9
2
4
3
8
5
6
10
1
