L.K.S DIGITAL AUDIO MH-DA002 User manual

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
I
L.K.S Audio MH‐DA002
User’s Manual
用户手册
嘉兴沐声电子有限公司
Jiaxing LarkSaint Electronics COM., LTD.
All manuals and user guides at all-guides.com
all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
I
I
尊敬的用户，感谢惠购沐声产品。在使用产品前，请详阅用户手册，以了解本机的
正确操作方法。阅读完毕后，请妥善保存此文档，以备日后参考。
Dear customer, thank you for choosing LarkSaint products.Before use, please read this document
patiently, in order to understand the correct operation of your machine.
重要！
请在接入电源前，确认您订购的机器工作电压需求，一般分为 110V 和 220V 两种规格，
订货时需要明确自己家庭的用电电压。
为避免触电危险，请勿自行拆卸机盖或背板。
Notice!
Before use, please confirm your family electric voltage. Make sure the machine you
ordered is right. Usually the voltage is divided into 110V and 220V two kinds of
specifications.
In order to avoid the risk of electric shock, do not disassemble the machine.
All manuals and user guides at all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
II
I

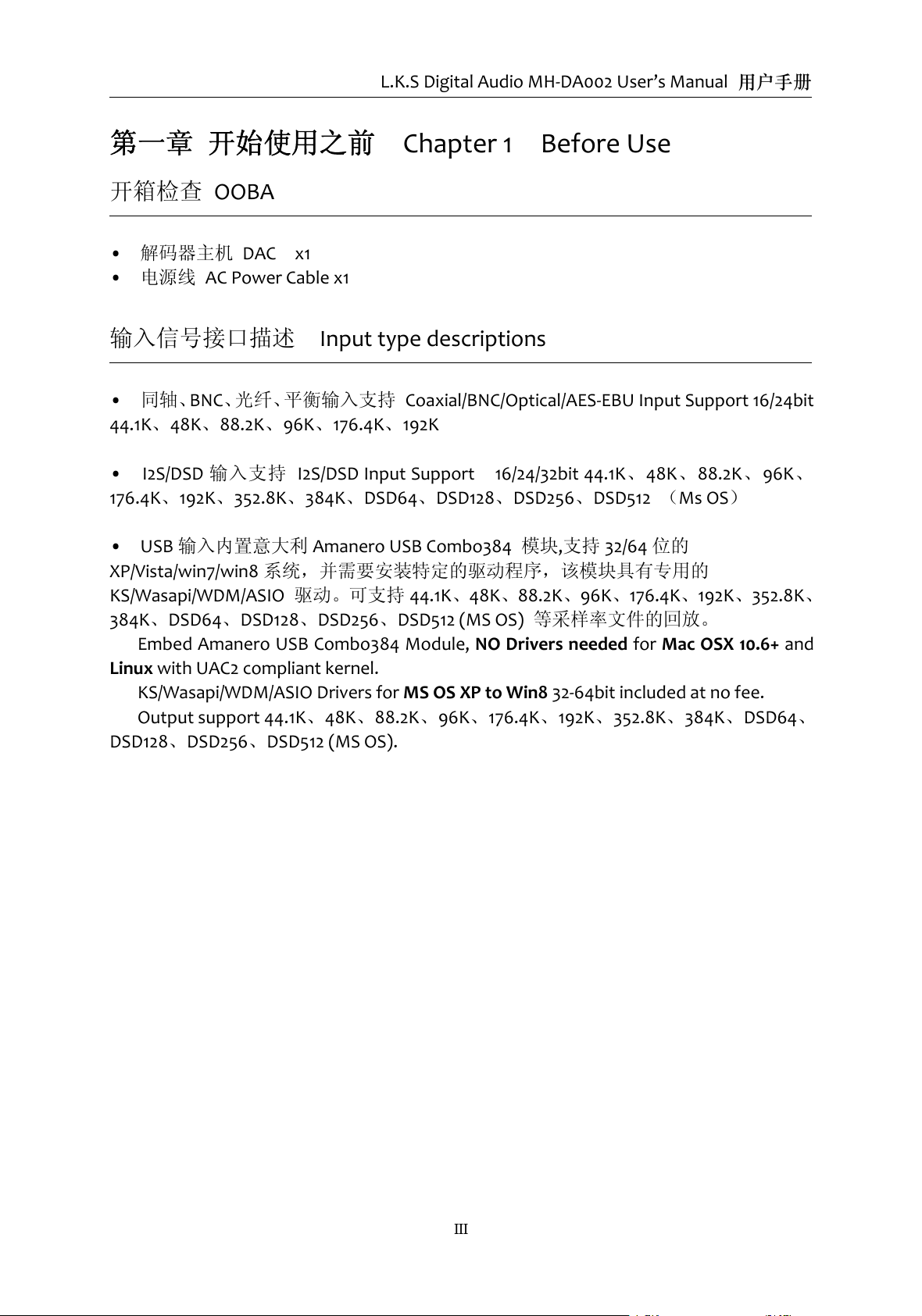

第一章 开始使用之前 Chapter 1 Before Use
开箱检查 OOBA
•解码器主机 DAC x1
•电源线 AC Power Cable x1
输入信号接口描述 Input type descriptions
•同轴、BNC、光纤、平衡输入支持 Coaxial/BNC/Optical/AES‐EBU Input Support 16/24bit
44.1K、48K、88.2K、96K、176.4K、192K
•I2S/DSD输入支持 I2S/DSD Input Support 16/24/32bit 44.1K、48K、88.2K、96K、
176.4K、192K、352.8K、384K、DSD64、DSD128、DSD256、DSD512 （Ms OS）
•USB输入内置意大利 Amanero USB Combo384 模块,支持 32/64 位的
XP/Vista/win7/win8 系统，并需要安装特定的驱动程序，该模块具有专用的
KS/Wasapi/WDM/ASIO 驱动。可支持 44.1K、48K、88.2K、96K、176.4K、192K、352.8K、
384K、DSD64、DSD128、DSD256、DSD512 (MS OS) 等采样率文件的回放。
Embed Amanero USB Combo384 Module, NO Drivers needed for Mac OSX 10.6+ and
Linux with UAC2 compliant kernel.
KS/Wasapi/WDM/ASIO Drivers for MS OS XP to Win8 32‐64bit included at no fee.
Output support 44.1K、48K、88.2K、96K、176.4K、192K、352.8K、384K、DSD64、
DSD128、DSD256、DSD512 (MS OS).
All manuals and user guides at all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
IV

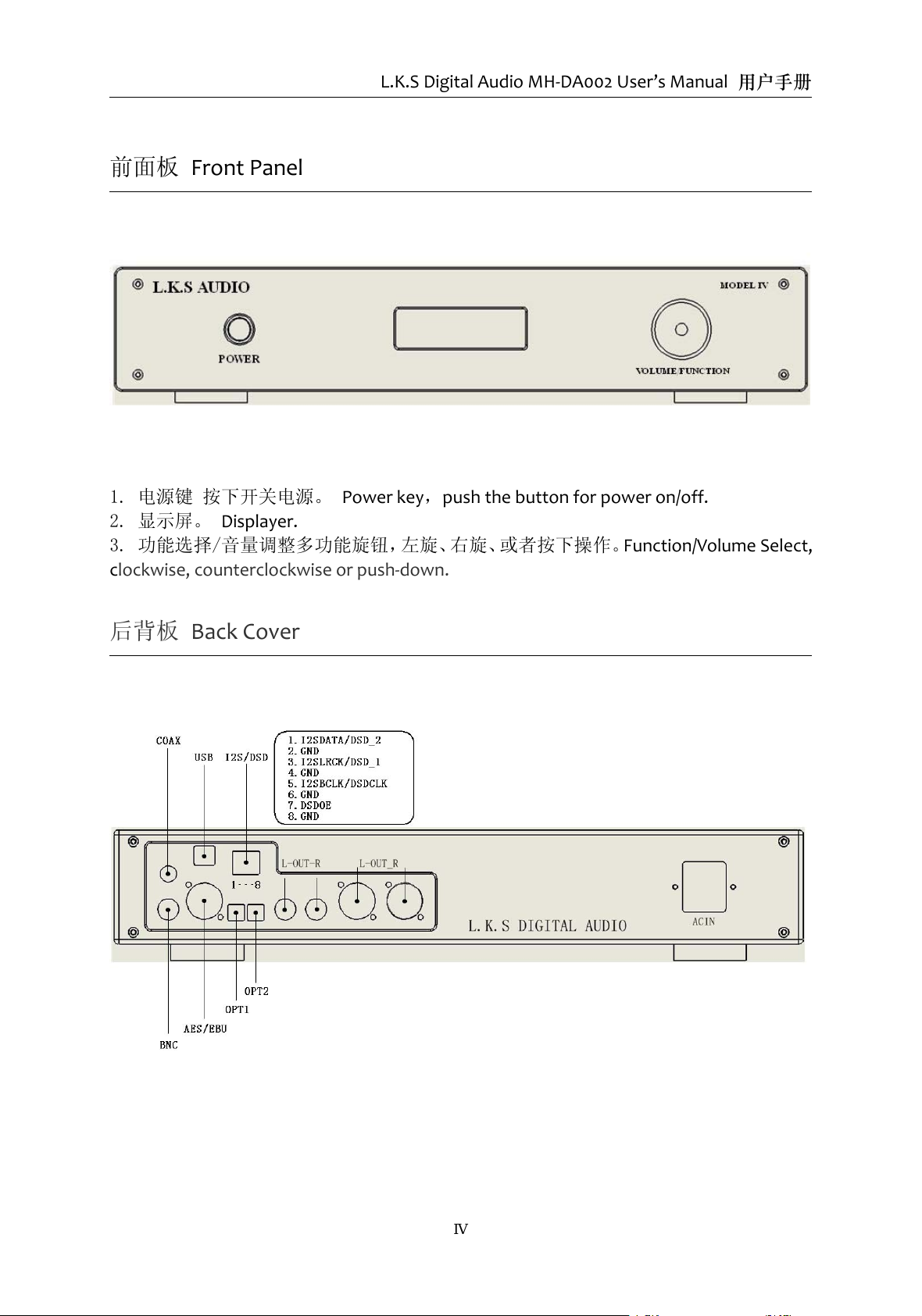

前面板 Front Panel
1. 电源键 按下开关电源。 Power key，push the button for power on/off.
2. 显示屏。 Displayer.
3. 功能选择/音量调整多功能旋钮，左旋、右旋、或者按下操作。Function/Volume Select,
clockwise, counterclockwise or push‐down.
后背板 Back Cover
All manuals and user guides at all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
V

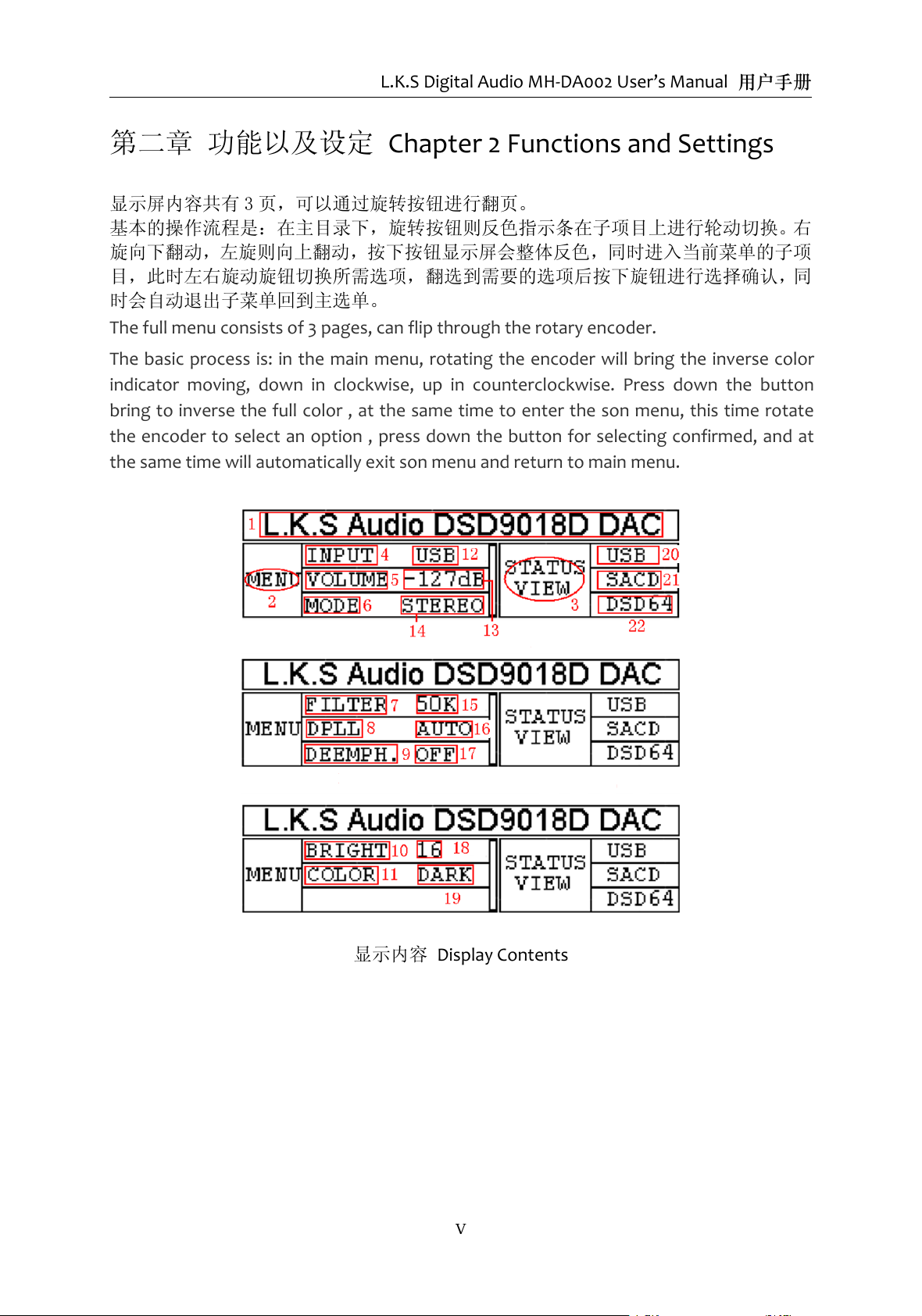

第二章 功能以及设定 Chapter 2 Functions and Settings
显示屏内容共有 3 页，可以通过旋转按钮进行翻页。
基本的操作流程是：在主目录下，旋转按钮则反色指示条在子项目上进行轮动切换。右
旋向下翻动，左旋则向上翻动，按下按钮显示屏会整体反色，同时进入当前菜单的子项
目，此时左右旋动旋钮切换所需选项，翻选到需要的选项后按下旋钮进行选择确认，同
时会自动退出子菜单回到主选单。
The full menu consists of 3 pages, can flip through the rotary encoder.
The basic process is: in the main menu, rotating the encoder will bring the inverse color
indicator moving, down in clockwise, up in counterclockwise. Press down the button
bring to inverse the full color , at the same time to enter the son menu, this time rotate
the encoder to select an option , press down the button for selecting confirmed, and at
the same time will automatically exit son menu and return to main menu.
显示内容 Display Contents
All manuals and user guides at all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
VI
显示内容表 Table of Display Contents
主菜单项目
Main Menu Items
子菜单项目
Son Menu Items
功能描述
Function Description
1. L.K.S Audio DSD9018D DAC 设备名称 Product Name
2. MENU 菜单栏 Menu bar
3. STATUS VIEW 状态栏 Status view
4. INPUT 输入 12
USB USB 输入 USB input
COAX 同轴输入 Coaxial input
BNC BNC 输入 BNC input
AES/EBU AES/EBU 平衡输入 AES/EBU input
OPT1 光纤 1#口输入 optical 1 input
OPT2 光纤 2#口输入 optical 2 input
I2S I2S 音频总线输入 i2s bus input
5. VOLUME 音量 13 0dB ~ ‐127dB 音量可调范围为 0dB 衰减到 ‐127dB 衰减
Volume attenuation from 0dB to ‐127 dB
6. MODE 模式 14
STEREO 双声道立体声模式 2 channel stereo mode
MONO‐L单左声道模式，L、R端口全部输出左声道
声音 Mono left mode. 2 channel all work in
mono‐left mode.
MONO‐R单右声道模式，L、R端口全部输出右声道
声音 Mono right mode. 2 channel all work
in mono‐right mode.
OUT‐L只有左声道出声，右声道静音 Left channel
enabled，right channel disabled.
OUT‐R只有右声道出声，左声道静音 Right
channel enabled, left channel disabled
7. FILTER 滤波器 15
FAST、SLOW、
50K、60K、70K
内部数字滤波器模式，可以根据需要自己
任意选择使用。Internal digital filter mode.
Can be selected freely.
8. DPLL 数字锁
相环带宽 16
AUTO 自动设定带宽，建议使用。Automatically
select DPLL bandwidth, recommended.
LLBW 最低带宽，输入的数字信号差可能会导致
不锁定。Lowest bandwidth, low quality
input signal may lead to unlock.
LBW 低带宽。Low bandwidth.
MLBW 中低带宽。Mid‐low bandwidth.
MBW 中带宽。Medium bandwidth.
MHBW 中高带宽。Mid‐high bandwidth.
HBW 高带宽。High bandwidth.
HHBW 最高带宽。Highest bandwidth.
NOBW 无带宽，会导致不锁定。No bandwidth, will
lead to unlock to signal.
All manuals and user guides at all-guides.com
all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
VII

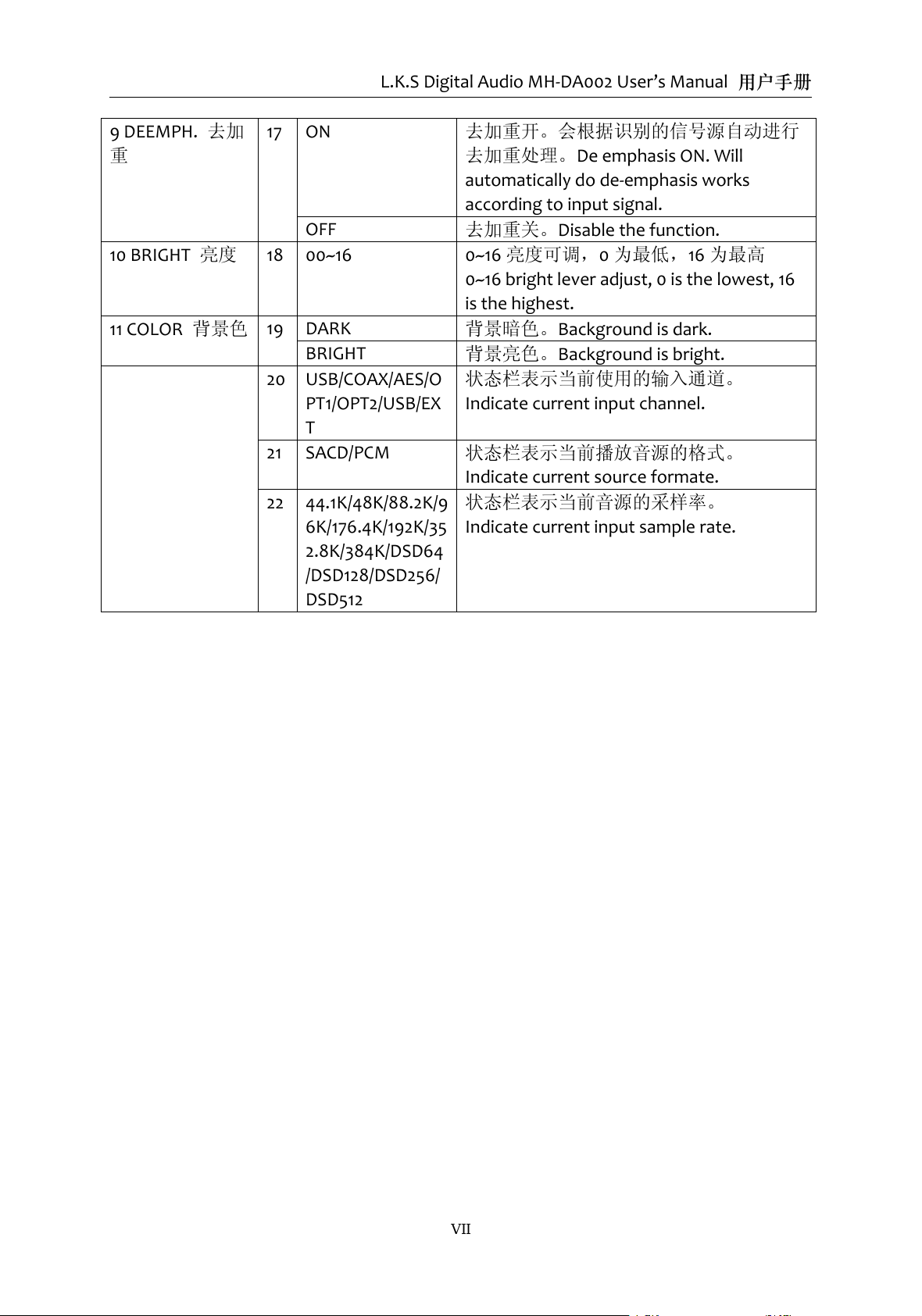

9 DEEMPH. 去加
重
17 ON 去加重开。会根据识别的信号源自动进行
去加重处理。De emphasis ON. Will
automatically do de‐emphasis works
according to input signal.
OFF 去加重关。Disable the function.
10 BRIGHT 亮度 18 00~16 0~16 亮度可调，0为最低，16 为最高
0~16 bright lever adjust, 0 is the lowest, 16
is the highest.
11 COLOR 背景色 19 DARK 背景暗色。Background is dark.
BRIGHT 背景亮色。Background is bright.
20 USB/COAX/AES/O
PT1/OPT2/USB/EX
T
状态栏表示当前使用的输入通道。
Indicate current input channel.
21 SACD/PCM 状态栏表示当前播放音源的格式。
Indicate current source formate.
22 44.1K/48K/88.2K/9
6K/176.4K/192K/35
2.8K/384K/DSD64
/DSD128/DSD256/
DSD512
状态栏表示当前音源的采样率。
Indicate current input sample rate.
All manuals and user guides at all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
VIII
第三章 规格 chapter 3 Specifications
项目 Items 规格 Specification
型号 Model MH‐DA002
类型 Type 立体声音频解码器 Stereo audio D/A converter
额定电压
Input Voltage
100V~120V 或者 or 220V~240V 50/60Hz.
额定功率
Power Rating
18w
输入端子
Input port
USB、同轴、BNC、平衡、光纤、I2S 总线
USB、Coaxial、BNC、AES/EBU、Optical、I2S bus
输入信号
Input signal
SPDIF (COAX/BNC/AES/OPT) : 44KHz~192KHz/24bit .
USB/I2S : 44KHz~384KHz 32bit, DSD64~DSD256
输出端子
Output port
RCA 非平衡，XLR 平衡
RCA unbalanced，XLR balanced
输出幅度
Output Amplitude
RCA：2Vrms
XLR：5Vrms
失真 THD % < 0.0004%
动态范围 DNR > 119 dB
信噪比 SNR >120dB
声道串扰
Crosstalk
<‐110dB
带内波动 In band
20Hz~20KHz
<±0.2dB
质量 Net. Weight 7.3kg
外部尺寸
Dimensions
430mm*320mm*83mm
工作温度
Operation Temp.
0℃~+35℃
工作湿度 5%~85%
All manuals and user guides at all-guides.com

L.K.S Digital Audio MH‐DA002 User’s Manual 用户手册
IX
Jiaxing LarkSaint Electronics COM., LTD.
嘉兴沐声电子有限公司
版本号：A0 Version：A0
