Lamborghini Caloreclima Taura 32 MC User manual

TAURA 32 MC
cod. 3540F13/0 ediz. 03/2007 (Rev. 00)
AZIENDA CERTIFICATA ISO 9001
I STRUZIONI PER
L’USO
L'INSTALLAZIONE
E LA MANUTENZIONE
INSTRUCTIONS
FOR USE,
INSTALLATION
AND MAINTENANCE
INSTRUCTIONS
D’UTILISATION,
D’INSTALLATION
ET D’ENTRETIEN
INSTRUCCIONES
PARA EL USO,
LA INSTALACIÓN Y EL
MANTENIMIENTO
INSTRUÇÕES DE
UTILIZAÇÃO
INSTALAÇÃO
E MANUTENÇÃO
ΟΔΗΓIΕΣ
ΧΡΗΣΗΣ
ΕΓΚΑΤAΣΤΑΣΗΣ
ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
CALDAIA MURALE A GAS PER SANITARIO E RISCALDAMENTO
WALL-MOUNTING GAS BOILER FOR HOT WATER AND HEATING
CHAUDIÈRE MURALE À GAZ POUR LA PRODUCTION D’EAU CHAUDE SANITAIRE ET LE CHAUFFAGE
CALDERA MURAL DE GAS PARA AGUA SANITARIA Y CALEFACCIÓN
CALDEIRA MURAL A GÁS PARA PRODUÇÃO DE ÁGUA QUENTE SANITÁRIA E AQUECIMENTO
ΕΠΙΤΟΙΧΟΣ ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ ΓΙΑ ΖΕΣΤΌ ΝΕΡΌ ΚΑΙ ΘΈΡΜΑΝΣΗ

TAURA 32 MC
2Cod. 3540F130 - 03/2007 (Rev. 00) IT
B
Dichiarazione di conformità
Il costruttore dichiara che questo apparecchio è conforme alle seguenti direttive CEE:
• Direttiva Apparecchi a Gas 90/396
• Direttiva Rendimenti 92/42
• Direttiva Bassa Tensione 73/23 (modificata dalla 93/68)
• Direttiva Compatibilità Elettromagnetica 89/336 (modificata dalla 93/68)
BQuesto simbolo indica “Attenzione” ed è posto in corrispondenza di tutte le avvertenze
relative alla sicurezza. Attenersi scrupolosamente a tali prescrizioni per evitare pericolo
e danni a persone, animali e cose.
AQuesto simbolo richiama l’attenzione su una nota o un’avvertenza importante
• Leggere attentamente le avvertenze contenute in
questo libretto di istruzioni in quanto forniscono im-
portanti indicazioni riguardanti la sicurezza di instal-
lazione, l’uso e la manutenzione.
• Il libretto di istruzioni costituisce parte integrante ed
essenziale del prodotto e deve essere conservato
dall’utilizzatore con cura per ogni ulteriore consulta-
zione.
• Se l’apparecchio dovesse essere venduto o trasferi-
to ad un altro proprietario o se si dovesse traslocare,
assicurarsi sempre che il libretto accompagni la cal-
daia in modo che possa essere consultato dal nuovo
proprietario e/o dall’installatore.
• L’installazione e la manutenzione devono essere ef-
fettuate in ottemperanza alle norme vigenti, secondo
le istruzioni del costruttore e devono essere eseguite
da personale professionalmente qualificato.
• Un’errata installazione o una cattiva manutenzione
possono causare danni a persone, animali o cose. È
esclusa qualsiasi responsabilità del costruttore per i
danni causati da errori nell’installazione e nell’uso e
comunque per inosservanza delle istruzioni date dal
costruttore stesso.
• Prima di effettuare qualsiasi operazione di pulizia o
di manutenzione, disinserire l’apparecchio dalla rete
di alimentazione agendo sull’interruttore dell’impian-
to e/o attraverso gli appositi organi di intercettazio-
ne.
• In caso di guasto e/o cattivo funzionamento dell’ap-
parecchio, disattivarlo, astenendosi da qualsiasi ten-
tativo di riparazione o di intervento diretto. Rivolgersi
esclusivamente a personale professionalmente qua-
lificato. L’eventuale riparazione-sostituzione dei pro-
dotti dovrà essere effettuata solamente da
personale professionalmente qualificato utilizzando
esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza
dell’apparecchio.
• Per garantire il buon funzionamento dell’apparec-
chio è indispensabile fare effettuare da personale
qualificato una manutenzione periodica.
• Questo apparecchio dovrà essere destinato solo
all’uso per il quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi
pericoloso.
• Dopo aver rimosso l’imballaggio assicurarsi dell’in-
tegrità del contenuto. Gli elementi dell’imballaggio
non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• In caso di dubbio non utilizzare l’apparecchio e rivol-
gersi al fornitore.
• Le immagini riportate nel presente manuale sono
una rappresentazione semplificata del prodotto. In
questa rappresentazione possono esserci lievi e
non significative differenze con il prodotto fornito.

1. Istruzioni d’uso .......................................................................................4
1.1 Presentazione..........................................................................................................4
1.2 Pannello comandi....................................................................................................4
1.3 Accensione e spegnimento.....................................................................................5
1.4 Regolazioni..............................................................................................................5
2. Installazione............................................................................................5
2.1 Disposizioni Generali ..............................................................................................5
2.2 Luogo di installazione .............................................................................................5
2.3 Collegamenti idraulici .............................................................................................6
2.4 Collegamento gas...................................................................................................6
2.5 Collegamenti elettrici .............................................................................................7
2.6 Collegamento alla canna fumaria ...........................................................................7
3. Servizio e manutenzione.........................................................................8
3.1 Regolazioni..............................................................................................................8
3.2 Messa in servizio ...................................................................................................12
3.3 Manutenzione .......................................................................................................12
3.4 Risoluzione dei problemi ......................................................................................14
4. Caratteristiche e dati tecnici.................................................................15
4.1 Dimensioni e attacchi............................................................................................15
4.2 Vista generale e componenti principali ................................................................16
4.3 Tabella dati tecnici................................................................................................17
4.4 Diagrammi.............................................................................................................17
4.5 Schema elettrico ...................................................................................................18
TAURA 32 MC
3
Cod. 3540F130 - 03/2007 (Rev. 00)

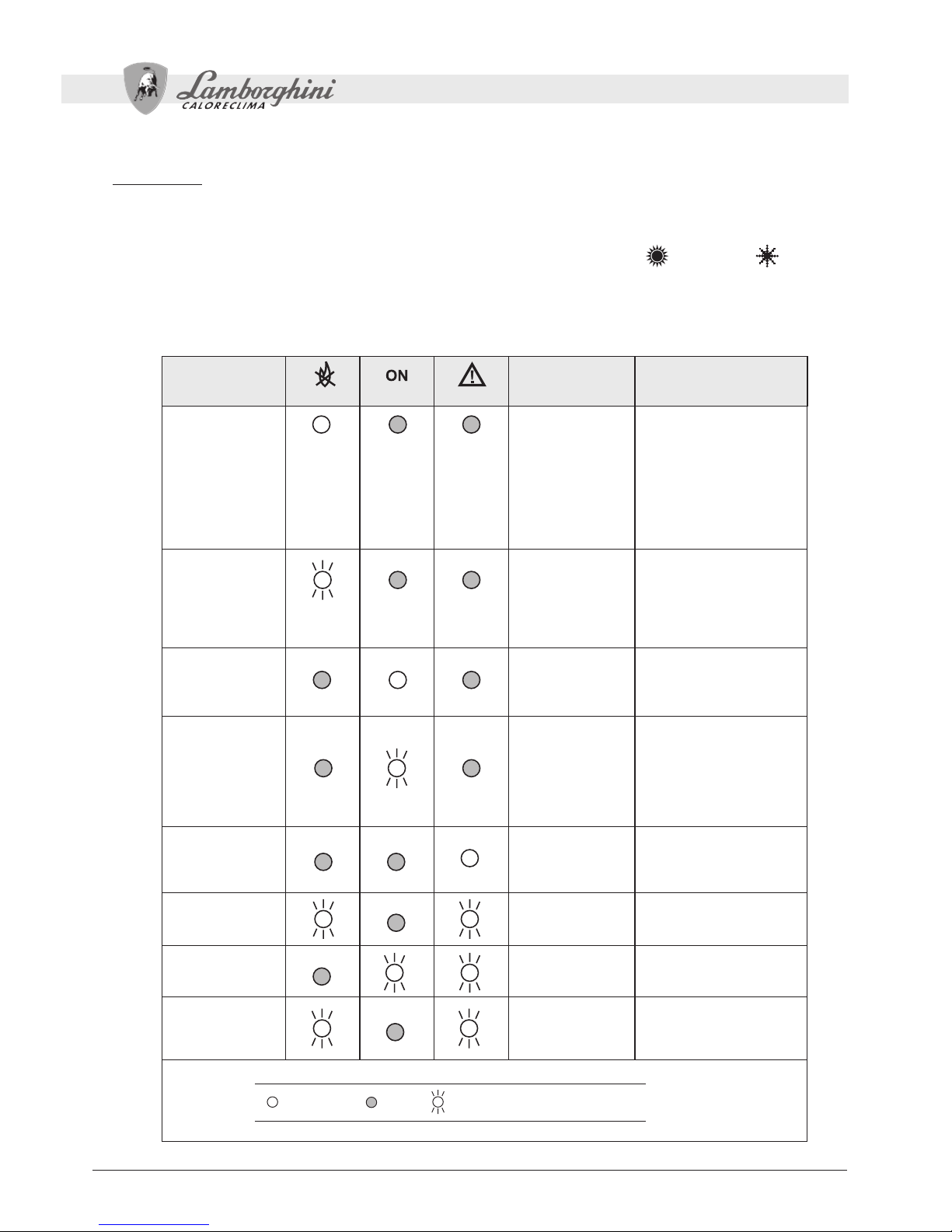

Caldaia spenta
Caldaia in stand-by
Funzionamento in riscaldamento (bruciatore
acceso)
Funzionamento in sanitario
(bruciatore acceso)
Funzionamento modalità TEST
Verde GialloRosso
Acceso Spento Lampeggiante (veloce per anomalie)
Legenda leds
fig. 1
Per combinazioni diverse vedere il cap.3.4.
TAURA 32 MC
4Cod. 3540F130 - 03/2007 (Rev. 00)
1. ISTRUZIONI D’USO
1.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto Taura 32 MC, una caldaia murale LAMBORGHINI di concezione avanzata, tecnologia
d’avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leggere attentamente il presente manuale
perchè fornisce importanti indicazioni riguardanti la sicurezza di installazione, uso e manutenzione.
TAURA 32 MC è un generatore termico per riscaldamento e produzione di acqua calda sanitaria ad alto rendimen-
to funzionante a gas naturale o GPL, dotato di bruciatore atmosferico ad accensione elettronica, termostato fumi,
sistema di controllo a microprocessore, destinato all’installazione in interno o esterno in luogo parzialmente protetto
(secondo EN 297/A6) per temperature fino -5°C (-15°C con kit antigelo opzionale).
1.2 Pannello comandi
1 Regolazione temperatura impianto
2 Regolazione temperatura sanitario
3 Selettore:
0Spento
Estate (solo sanitario)
Inverno (riscaldamento + sanitario)
RESET Ripristino caldaia
TEST Funzionamento in TEST
4 Leds indicazione funzionamento e segnalazione anomalie
Se alla caldaia è collegato il cronocomando remoto (opzionale), le regolazioni della temperatura impianto e
sanitario possono essere effettuate solo dal comando remoto stesso.
1 3 2
4
Indicazioni durante il funzionamento
Durante il normale funzionamento, il controllo diagnostico della caldaia invia delle informazioni riguardanti lo stato
della stessa tramite i leds (4 - fig.1):

TAURA 32 MC
5
Cod. 3540F130 - 03/2007 (Rev. 00)
1.3 Accensione e spegnimento
Accensione
• Aprire il rubinetto del gas a monte della caldaia.
• Fornire alimentazione elettrica all’apparecchio.
Portare il selettore 3 sulla posizione (inverno) oppure (estate)
• Posizionare la manopola riscaldamento e sanitario alle temperature desiderate.
• La caldaia è pronta per funzionare automaticamente ogni qualvolta si prelevi acqua calda sanitaria o vi sia una
richiesta al termostato ambiente.
Se dopo il ciclo di accensione i bruciatori non si accendono ed il led rosso si illumina, portare il selettore sulla
posizione RESET per 1 secondo e riportarlo su o su . La centralina ripeterà il ciclo d'accensione nei suc-
cessivi 30 secondi. Se, anche dopo il terzo tentativo, i bruciatori non si accendessero, consultare il cap.3.1.
In caso venisse a mancare l’alimentazione elettrica alla caldaia, mentre quest’ultima è in funzione, i bruciatori
si spegneranno e si riaccenderanno automaticamente, al ripristino della tensione di rete.
Spegnimento
Portare il selettore sulla posizione 0.
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamente.
È disabilitato il funzionamento sanitario e riscaldamento, tutti i led sono spenti; rimane però attiva la funzione an-
tigelo.
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo non funziona.
Per lunghe soste durante il periodo invernale, al fine di evitare danni dovuti al gelo, è consigliabile scaricare
tutta l’acqua della caldaia, quella sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e
introdurre l’apposito antigelo nell’impianto di riscaldamento, conforme a quanto prescritto al cap. 2.3.
1.4 Regolazioni
Regolazione pressione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull’idrometro caldaia, deve essere di circa 1,0 - 1,5 bar. Se la
pressione dell’impianto scende a valori inferiori al minimo, agendo sul rubinetto di caricamento (vedi fig. 7 part. 74),
riportarla al valore iniziale. A fine operazione richiudere sempre il rubinetto di riempimento.
2. INSTALLAZIONE
2.1 Disposizioni Generali
L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA PERSONALE SPECIALIZZATO E
DI SICURA QUALIFICAZIONE, OTTEMPERANDO A TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE
TECNICO, ALLE DISPOSIZIONI DI LEGGE VIGENTI, ALLE PRESCRIZIONI DELLE NORME NAZIONALI E LOCALI E
SECONDO LE REGOLE DELLA BUONA TECNICA.
2.2 Luogo di installazione
Questo apparecchio è di tipo “a camera aperta” e può essere installato e funzionare solo in locali permanente-
mente ventilati secondo la norma UNI-CIG 7129.
L’apparecchio, se dotato di griglia antivento è idoneo al funzionamento in luogo parzialmente protetto secondo
EN 297 pr A6, con temperatura minima di -5°C. Se dotato dell’apposito kit antigelo può essere utilizzato con
temperatura minima fino a -15°C. Si consiglia di installaree la caldaia sotto lo spiovente di un tetto, all’interno
di un balcone o in una nicchia riparata.
Il luogo di installazione deve comunque essere privo di polveri, oggetti o materiali infiammabili o gas corrosivi.
La caldaia è predisposta per l’installazione pensile a muro ed è dotata di serie di una staffa di aggancio.Con i kit di
allacciamento idraulici LEJ LINE è fornita anche di una dima in carta per tracciare i punti di foratura sul muro nel caso
si utilizzino i suddetti kit. Fissare la staffa al muro ed agganciarvi la caldaia. Il fissaggio alla parete deve garantire un
sostegno stabile ed efficace del generatore.
Se l’apparecchio viene racchiuso entro mobili o montato affiancato lateralmente, deve essere previsto lo
spazio per lo smontaggio della mantellatura e per le normali attività di manutenzione.

TAURA 32 MC
6Cod. 3540F130 - 03/2007 (Rev. 00)
2.3 Collegamenti idraulici
Lapotenzialitàtermicadell’apparecchiovastabilitapreliminarmenteconuncalcolodelfabbisognodicaloredell’edificio
secondo le norme vigenti. L’impianto deve essere corredato di tutti i componenti per un correto e regolare fun-
zionamento. Si consiglia d’interporre, fra caldaia ed impianto di riscaldamento, delle valvole d’intercettazione che
permettano, se necessario, d’isolare la caldaia dall’impianto.
Lo scarico della valvola di sicurezza deve essere collegato ad un imbuto o tubo di raccolta, per evitare lo sgorgo
di acqua a terra in caso di sovrapressione nel circuito di riscaldamento. In caso contrario, se la valvola di scarico
dovesse intervenire allagando il locale, il costruttore della caldaia non potrà essere ritenuto responsabile.
Non utilizzare i tubi degli impianti idraulici come messa a terra di apparecchi elettrici.
Prima dell’installazione effettuare un lavaggio accurato di tutte le tubazioni dell’impianto per rimuovere residui o
impurità che potrebbero compromettere il buon funzionamento dell’apparecchio.
Effettuare gli allacciamenti ai corispettivi attacchi secondo la fig. 6 al cap. IV ed ai simboli riportati sull’apparecchio.
A richiesta è disponibile un kit di allacciamento idraulico.
Caratteristiche dell’acqua impianto
In presenza di acqua con durezza superiore ai 25° Fr, si prescrive l’uso di acqua opportunamente trattata, al fine di
evitare possibili incrostazioni in caldaia. È indispensabile il trattamento dell’acqua utilizzata nel caso di impianti molto
estesi o di frequenti immissioni di acqua di reintegro nell’impianto. Se in questi casi si rendesse successivamente
necessario lo svuotamento parziale o totale dell’impianto, si prescrive di effettuare nuovamente il riempimento con
acqua trattata.
Sistema antigelo, liquidi antigelo, additivi ed inibitori.
La caldaia è equipaggiata di un sistema antigelo che attiva la caldaia in modo riscaldamento quando la temperatura
dell’acqua di mandata impianto scende sotto i 6 °C. Il dispositivo non è attivo se viene tolta alimentazione elettrica
e/o gas all'apparecchio. Qualora si renda necessario, è consentito l’uso di liquidi antigelo, additivi e inibitori, solo
ed esclusivamente se il produttore di suddetti liquidi o additivi fornisce una garanzia che assicuri che i suoi prodotti
sono idonei all’uso e non arrecano danni allo scambiatore di caldaia o ad altri componenti e/o materiali di caldaia ed
impianto. E’ proibito l’uso di liquidi antingelo, additivi e inibitori generici, non espressamente adatti all’uso in impianti
termici e compatibili con i materiali di caldaia ed impianto.
Kit antigelo per installazione all’esterno (optional)
In caso di installazione all’esterno in luogo parzialmente protetto per temperature inferiori a -5°C e fino a -15°C, la
caldaia deve essere dotata dell’apposito kit antigelo per la protezione del circuito sanitario. Il kit è composto da un
termostato e dei riscaldatori elettrici. Collegare il kit alla scheda elettronica come indicato nello schema elettrico di
fig. 7 e posizionare termostato e riscaldatori sulle tubazioni sanitario come indicato nelle istruzioni allegate al kit.
Griglia antivento per esterno (optional).
Se la caldaia è installata all’esterno in un luogo parzialmente protetto, al termine dei collegamenti idraulici e gas deve
essere montata l’apposita griglia di protezione antivento secondo le indicazioni riportate nel kit.
2.4 Collegamento gas
Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predisposto per il funzionamento con il
tipo di combustibile disponibile ed effettuare una accurata pulizia di tutte le tubature gas dell’impianto, per
rimuovere eventuali residui che potrebbero compromettere il buon funzionamento della caldaia.
L’allacciamento gas deve essere effettuato all’attacco relativo (vedi fig. 7) in conformità alla normativa in vigore, con
tubo metallico rigido oppure con tubo flessibile a parete continua in acciaio inox, interponendo un rubinetto gas tra
impianto e caldaia. Verificare che tutte le connessioni gas siano a tenuta.
La portata del contatore gas deve essere sufficiente per l’uso simultaneo di tutti gli apparecchi ad esso collegati. Il
diametro del tubo gas, che esce dalla caldaia, non è determinante per la scelta del diametro del tubo tra l’apparecchio
ed il contatore; esso deve essere scelto in funzione della sua lunghezza e delle perdite di carico, in conformità alla
normativa in vigore.
Non utilizzare i tubi del gas come messa a terra di apparecchi elettrici.

2.6 Collegamento alla canna fumaria
Il tubo di raccordo alla canna fumaria deve avere un diametro non inferiore a quello di attacco sull’antirefouleur. A
partire dall’antirefouleur deve avere un tratto verticale di lunghezza non inferiore a mezzo metro. Per quanto riguarda
il dimensionamento e la posa in opera delle canne fumarie e del tubo di raccordo ad esse, è d’obbligo rispettare le
norme vigenti.
TAURA 32 MC
7
Cod. 3540F130 - 03/2007 (Rev. 00)
fig. 2
2.5 Collegamenti elettrici
Collegamento alla rete elettrica
La caldaia va collegata ad una linea elettrica monofase, 230 Volt-50 Hz .
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un
efficace impianto di messa a terra eseguito come previsto dalle vigenti norme di sicurezza. Far verificare da
personale professionalmente qualificato l’efficienza e l’adeguatezza dell’impianto di terra, il costruttore non
è responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di tipo "Y" sprovvisto di spina. I col-
legamenti alla rete devono essere eseguiti con allacciamento fisso e dotati di un interruttore bipolare i cui contatti
abbiano una apertura di almeno 3 mm, interponendo fusibili da 3A max tra caldaia e linea. E’ importante rispettare
le polarità (LINEA: cavo marrone / NEUTRO: cavo blu / TERRA: cavo giallo-verde) negli allacciamenti alla linea elet-
trica. In fase di installazione o sostituzione del cavo di alimentazione, il conduttore di terra deve essere lasciato 2 cm
più lungo degli altri.
II cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente. In caso di danneggiamento
del cavo, spegnere l’apparecchio e, per la sua sostituzione, rivolgersi esclusivamente a personale profes-
sionalmente qualificato. Per la sostituzione utilizzare esclusivamente cavo “HAR H05 VV-F” 3x0,75 mm2 con
diametro esterno massimo di 8 mm.
Termostato ambiente
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI PULITI. COLLEGANDO 230 V.
AI MORSETTI DEL TERMOSTATO AMBIENTE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELET-
TRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di questi dispositivi dai loro contatti
di interruzione. La loro alimentazione deve essere effettuata tramite collegamento diretto dalla rete o tramite
pile, a seconda del tipo di dispositivo.

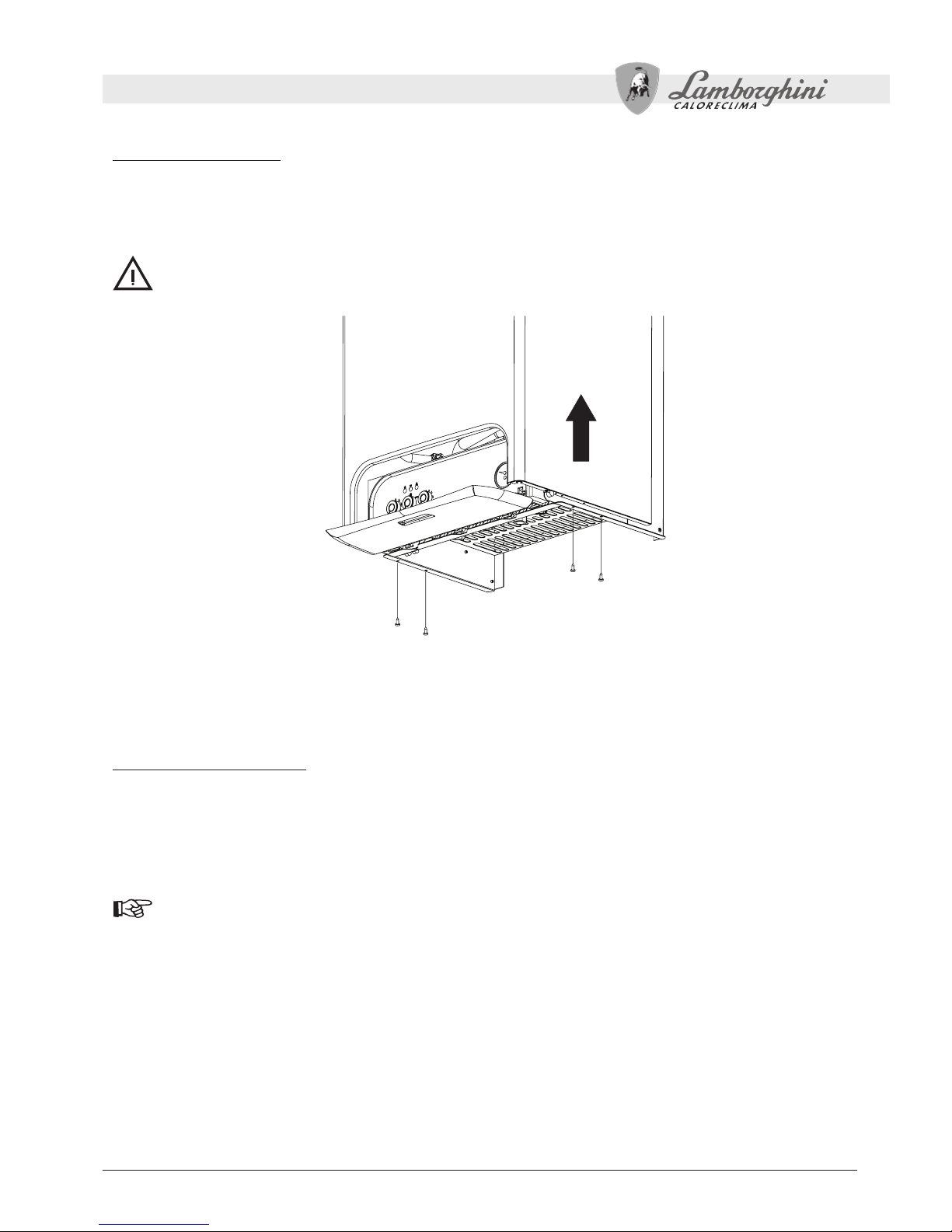

Accesso alla morsettiera elettrica
La morsettiera è posta nella parte inferiore della caldaia (vedi fig. 2)
Termostato
ambiente
Cronocomando
Remoto
(Opentherm)
Oppure

TAURA 32 MC
8Cod. 3540F130 - 03/2007 (Rev. 00)
3. SERVIZIO E MANUTENZIONE
Tutte le operazioni di regolazione, trasformazione, messa in servizio, manutenzione descritte di seguito, devono
essere effettuate solo da Personale Qualificato e di sicura qualificazione come il personale del Servizio Tecnico As-
sistenza Clienti di Zona.
LAMBORGHINI declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione dell’apparec-
chio da parte di persone non qualificate e non autorizzate.
La prima accensione è gratuita e deve essere richiesta secondo le modalità indicate dall’adesivo posto in
evidenza sulla caldaia.
3.1 Regolazioni
Trasformazione gas di alimentazione
L’apparecchio può funzionare con alimentazione a gas Metano o G.P.L. e viene predisposto in fabbrica per l’uso di uno
dei due gas, come chiaramente riportato sull’imballo e sulla targhetta dati tecnici dell’apparecchio stesso. Qualora si
renda necessario utilizzare l’apparecchio con gas diverso da quello preimpostato, è necessario dotarsi dell’apposito
kit di trasformazione e operare come indicato di seguito:
1. Sostituire gli ugelli al bruciatore principale, inserendo gli ugelli indicati in tabella dati tecnici al cap. 4, a seconda
del tipo di gas utilizzato
2. Regolare le pressioni minima e massima al bruciatore (rif. paragrafo relativo), impostando i valori indicati in tabella
dati tecnici per il tipo di gas utilizzato.
3. Modificare il parametro relativo al tipo di gas:
- portare la caldaia in modo stand-by
- selezionare RESET per 10 secondi: leds lampeggianti veloce per due secondi
- selezionare INVERNO: led rosso acceso
- selezionare RESET: per 1 secondo
- selezionare INVERNO: led giallo acceso
- selezionare RESET per 5 secondi: leds lampeggianti veloce per per due secondi
- selezionare INVERNO
- ruotare la manopola del sanitario (rif. 2 - fig 1) al minimo (per funzionamento a Metano) o al massimo (per funzio-
namento a GPL)
- Led rosso lampeggiante (funzionamento a GPL) o Led rosso spento (funzionamento a Metano)
- selezionare RESET per 5 secondi: leds lampeggianti veloce per due secondi
- selezionare INVERNO: led giallo e led rosso accesi
- ruotare la manopola del riscaldamento (rif. 1 - fig 1) al minimo e poi al massimo
- la caldaia torna in modo stand-by
- posizionare le manopole sulle temperature impostate.
4. Applicare la targhetta adesiva contenuta nel kit di trasformazione vicino alla targhetta dei dati tecnici per compro-
vare l’avvenuta trasformazione.
Attivazione modalità TEST
Selezionare TEST.
La modalità TEST si disabilità selezionando un’altra modalità oppure automaticamente dopo 15 minuti.

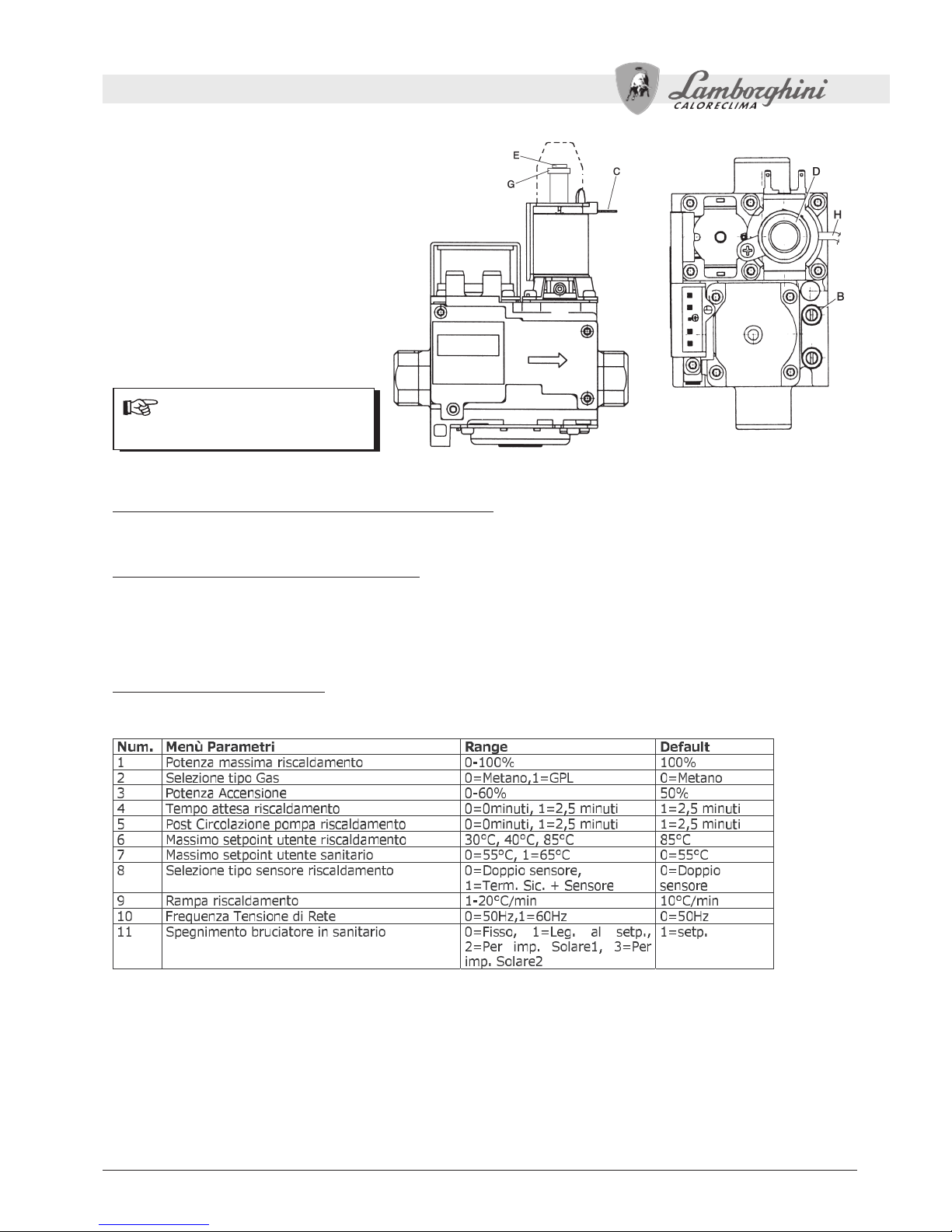

Regolazione pressione al bruciatore
Questo apparecchio, essendo del tipo a modulazione di fiamma, ha due valori di pressione fissi: quello di minima e
quello di massima, che devono essere quelli indicati in tabella dati tecnici in base al tipo di gas.
• Collegare un idoneo manometro alla presa di pressione “B” posta a valle della valvola gas.
• Far funzionare la caldaia in modo TEST (selettore in posizione TEST):
• Regolare la pressione massima attraverso la vite "G", in senso orario per aumentarla ed in senso antiorario per
diminuirla.
• Scollegare uno dei due faston dal modureg "C" sulla valvola gas.
• Regolare la pressione minima attraverso la vite "E", in senso orario per diminuirla ed in senso antiorario per au-
mentarla.
• Ricollegare il faston staccato da modureg sulla valvola gas.

TAURA 32 MC
9
Cod. 3540F130 - 03/2007 (Rev. 00)
• Verificare che la pressione massima non sia cambiata.
• Rimettere il cappuccio di protezione “D”.
• Per terminare il modo TEST selezionare un’altra modalità.
Legenda
BPresa di pressione
CCavo modureg
DCappuccio di protezione
ERegolazione pressione minima
GRegolazione pressione massima
fig. 3
Una volta effettuato il controllo della
pressione o la regolazione della stessa è
obbligatorio sigillare con vernice o appo-
sito sigillo la vite di regolazione.
Regolazione della potenza massima riscaldamento
Vedi par. Menù parametri installatore
Regolazione della potenza di accensione
Vedi par. Menù parametri installatore
Menù parametri installatore
La scheda é dotata di 11 parametri trasparenti: modificabili sia da Comando Remoto (menù parametri Service)
che dalla stessa (Menù Parametri Installatore ad eccezione degli ultimi tre, 9,10 e 11):
La modifica da Cronocomando Remoto avviene entrando nel menù parametri Service dello stesso (vedi relativo
manuale): l’ordine ed il range corrispondono esattamente a quanto riportato in tabella.
La modifica da scheda avviene nel seguente modo.
I parametri, denominati nella precedente tabella P1÷P8, possono essere visualizzati ed eventualmente modificati
dal menù Parametri Installatore attraverso la decodifica dei leds e la posizione, per diversi intervalli di tempo,
del selettore. Il metodo per accedere, visualizzare e/o modificare una serie di parametri ed uscire dal menù, é
descritto tramite il seguente diagramma di flusso.

TAURA 32 MC
10 Cod. 3540F130 - 03/2007 (Rev. 00)
Selettore in posizione "Reset" per
10 secondi: portare in "Inverno" al
lampeggio veloce dei tre leds
Ruotare Manopola
Riscaldamento
per uscire dal menù
(Uscita automatica
dopo 2 minuti di inattività
delle manopole)
Ingresso
Menù Parametri
Installatore
Selettore in posizione
"Reset" per 5 seco ndi:
portare in "Inverno"
al lampeggio veloce
dei t re leds
S ele tt o re in po sizio ne
"Reset" per 5 secondi per
co nfermare : portare in
"I nver no " a l la m peggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°2
Ross o=OFF - Verde=OFF - Giallo= ON
Selezione tipo Gas
Selettore in posizione
"Reset" per 5 seco ndi:
portare in "Inverno"
al lampeggio veloce
dei t re leds
S ele tt o re in po sizio ne
"Reset" per 5 secondi per
co nfermare : portare in
"I nver no " a l la m peggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°1
Rosso=ON - Verde=OFF - Giallo=OFF
Pot. massima Riscald.
Selettore in posizione
"Reset" per 5 seco ndi:
portare in "Inverno"
al lampeggio veloce
dei t re leds
S ele tt o re in po sizio ne
"Reset" per 5 secondi per
co nfermare : portare in
"I nver no " a l la m peggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°3
Rosso=ON - Verde=OFF - Giallo=ON
Pot. Accensione
Selettore in posizione
"Reset" per 5 seco ndi:
portare in "Inverno"
al lampeggio veloce
dei t re leds
S ele tt o re in po sizio ne
"Reset" per 5 secondi per
co nfermare : portare in
"I nver no " a l la m peggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°4
Ross o=OFF - Verde=ON - Giallo= OFF
Tempo attesa Riscald.
S ele tt o re in po sizio ne
"Reset" per 5 secondi:
portare in "Inverno"
a l la mpe ggio ve lo ce
dei tre leds
Selettore in posizione
"Reset" per 5 secondi per
confermare: portare in
"Inverno" al lampeggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°5
Rosso=ON - Verde=ON - Giallo=OFF
Tempo post-circolazione
S ele tt o re in po sizio ne
"Reset" per 5 secondi:
portare in "Inverno"
a l la mpe ggio ve lo ce
dei tre leds
Selettore in posizione
"Reset" per 5 secondi per
co nfermare : portare in
"Inverno" al lampeggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°6
Ross o=OFF - Verde=ON - Giallo=ON
Max set utente Riscald
S ele tt o re in po sizio ne
"Reset" per 5 secondi:
portare in "Inverno"
a l la mpe ggio ve lo ce
dei tre leds
Selettore in posizione
"Reset" per 5 secondi per
co nfermare : portare in
"Inverno" al lampeggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°7
Ross o=ON - Verde=ON - Giallo= ON
Max set utente Sanitario
S ele tt o re in po sizio ne
"Reset" per 5 secondi:
portare in "Inverno"
a l la mpe ggio ve lo ce
dei tre leds
Selettore in posizione
"Reset" per 5 secondi per
co nfermare : portare in
"Inverno" al lampeggio
veloce dei tre leds
Ruotare Manopola
Sanitario
per impostare il valore
Selettore in "Reset" e poi di nuovo in
"Inverno" per passare al successivo
PARAMETRO N°8
Rosso=OFF - Verde=OFF - Giallo=OFF
Selezione tipo sen. Riscald

TAURA 32 MC
11
Cod. 3540F130 - 03/2007 (Rev. 00)
Una volta stabilito il parametro da settare, è necessario utilizzare le successive tabelle di conversione per capire, in
base al lampeggio dei leds, che valore si stà impostando. Con OFF s’intende Led spento, con ON s’intende Led ac-
ceso, mentre con ON BL s’intende Led lampeggiante.

TAURA 32 MC
12 Cod. 3540F130 - 03/2007 (Rev. 00)
3.2 Messa in servizio
Verifiche da eseguire alla prima accensione, e dopo tutte le operazioni di manutenzione che abbiano compor-
tato la disconnessione dagli impianti o un intervento su organi di sicurezza o parti della caldaia:
Prima di accendere la caldaia:
• Aprire le eventuali valvole di intercettazione tra caldaia ed impianti.
• Verificare la tenuta dell’impianto gas, procedendo con cautela ed usando una soluzione di acqua saponata per la
ricerca di eventuali perdite dai collegamenti.
• Verificare la corretta precarica del vaso di espansione (rif. sez. 4.4).
• Riempire l’impianto idraulico ed assicurare un completo sfiato dell’aria contenuta nella caldaia e nell’impianto,
aprendo la valvola di sfiato aria posta caldaia e le eventuali valvole di sfiato sull’impianto.
• Verificare che non vi siano perdite di acqua nell’impianto, nei circuiti acqua sanitaria, nei collegamenti o in cal-
daia.
• Verificare l’esatto collegamento dell’impianto elettrico e la funzionalità dell’impianto di terra.
• Verificare che il valore di pressione gas per il riscaldamento sia quello richiesto.
• Verificare che non vi siano liquidi o materiali infiammabili nelle immediate vicinanze della caldaia.
Verifiche durante il funzionamento
• Accendere l’apparecchio come descritto al cap. 1.3.
• Assicurarsi della tenuta del circuito del combustibile e degli impianti acqua.
• Controllare l’efficienza del camino e condotti fumi durante il funzionamento della caldaia.
• Controllare che la circolazione dell’acqua, tra caldaia ed impianti, avvenga correttamente.
• Assicurarsi che la valvola gas moduli correttamente sia nella fase di riscaldamento che in quella di produzione
d’acqua sanitaria.
• Verificare la buona accensione della caldaia, effettuando diverse prove di accensione e spegnimento, per mezzo
del termostato ambiente o del comando remoto.
• Assicurarsi che il consumo del combustibile indicato al contatore, corrisponda a quello indicato nella tabella dati
tecnici al cap. 4.
• Assicurarsi che senza richiesta di riscaldamento il bruciatore si accenda correttamente all’apertura di un rubinetto
dell’acqua calda sanitaria. Controllare che durante il funzionamento in riscaldamento, all’apertura di un rubinetto
dell’acqua calda, si arresti il circolatore riscaldamento, e vi sia produzione regolare di acqua sanitaria.
• Verificare la corretta programmazione dei parametri ed eseguire le eventuali personalizzazioni richieste (curva di
compensazione, potenza, temperature, ecc.).
3.3 Manutenzione
Controllo stagionale della caldaia e del camino
Per assicurare il permanere nel tempo di sicurezza ed efficenza di funzionamento è necessario far effettuare da
personale qualificato controlli regolari di apparecchio ed impianto. Per la frequenza degli interventi, rispettare
accuratamente le prescrizioni di norme nazionali e locali. In ogni caso si consiglia di far effettuare almeno una volta
all’anno i seguenti controlli:
• I dispositivi di comando e di sicurezza (valvola gas, termostati, ecc.) devono funzionare correttamente.
• I condotti ed il terminale fumi devono essere liberi da ostacoli e non presentare perdite.
• Gli impianti gas e acqua devono essere a tenuta.
• Il bruciatore e lo scambiatore devono essere puliti ed esenti da incrostazioni. Per l’eventuale pulizia non usare
prodotti chimici o spazzole di acciaio.
• L'elettrodo deve essere libero da incrostazioni e correttamente posizionato.
• La pressione dell’acqua dell’impianto a freddo deve essere di circa 1-1.5 bar; in caso contrario riportarla a questo
valore.
• Il vaso d’espansione deve essere carico.
• La portata gas e la pressione devono corrispondere a quanto indicato nelle rispettive tabelle.
• La pompa di circolazione non deve essere bloccata.
• Il vaso d’espansione deve essere carico.
• La pulizia del mantello, del cruscotto e delle parti estetiche della caldaia può essere eseguita con un panno morbido
e umido eventualmente imbevuto con acqua saponata. Tutti i detersivi abrasivi e i solventi sono da evitare.

TAURA 32 MC
13
Cod. 3540F130 - 03/2007 (Rev. 00)
A
A
B
fig. 4
Analisi della combustione
Per l’analisi della combustione occorre:
1) Introdurre la sonda nel camino;
2) Aprire un rubinetto dell'acqua calda;
3) Regolare la temperatura del sanitario al massimo.
4) Attendere 10-15 minuti per far giungere la caldaia in stabilità*
5) Effettuare la misura.
Analisi effettuate con caldaia non stabilizzata possono causare errori di misura.
Apertura del mantello
Per aprire il mantello della caldaia:
1Svitare le quattro viti A
2Abbassare il portellino
3Alzare e togliere il mantello B
Prima di effettuare qualsiasi operazione all’interno della caldaia, disinserire l’alimentazione elettrica e chiudere
il rubinetto gas a monte

3.4 Risoluzione dei problemi
Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un’anomalia alla caldaia, i 3 leds indicheranno
il codice dell’anomalia.
Vi sono anomalie che causano blocchi permanenti: per il ripristino del funzionamento è sufficiente portare il selettore
(rif. 3 - fig. 1) sulla posizione RESET per 1 secondo e poi riportarlo sulla posizione (estate) o su (inverno)
oppure attraverso il RESET del cronocomando remoto (opzionale) se installato; se la caldaia non riparte è necessario
risolvere l’anomalia che viene indicata nei leds di funzionamento.
Altre anomalie causano blocchi temporanei che vengono ripristinati automaticamente non appena il valore rientra
nel campo di funzionamento normale della caldaia.
TAURA 32 MC
14 Cod. 3540F130 - 03/2007 (Rev. 00)
• Verificare il cablaggio o sostituire
il sensore
Mancata accensione
bruciatore
Intervento protezione
sovratemperatura
Segnale fiamma presente
con bruciatore spento
Intervento del termostato
fumi (dopo l’intervento
del termostato fumi, il
funzionamento della caldaia
viene imedito per 20 minuti)
Pressione impianto
insufficiente
Anomalia sensore mandata
Anomalia sensore sanitario
Anomalia Possibile causa Soluzione
Verde GialloRosso
• Sensore riscaldamento
danneggiato
• Mancanza di circolazione
d’acqua nell’impianto
• Presenza aria nell’impianto
• Controllare che l’afflusso di gas
alla caldaia sia regolare
• Controllare il cablaggio dell’elettrodo
e che lo stesso sia posizionato
correttamente e privo di incrostazioni
• Verificare e sostituire la valvola a gas
• Regolare la potenza di accensione
• Controllare il corretto
posizionamento e funzionamento
del sensore di riscaldamento
• Verificare il circolatore
• Sfiatare l’impianto
• Anomalia elettrodo
• Anomalia scheda
• Contatto termostato fumi
aperto
• Cablaggio interrotto
• Camino non correttamente
dimensionato o ostruito
• Impianto scarico
• Pressostota acqua non
collegato o danneggiato
• Sensore danneggiato
• Cablaggio in cortocircuito
• Cablaggio interrotto
• Sensore danneggiato
• Cablaggio in cortocircuito
• Cablaggio interrotto
• Verificare il cablaggio dell’elettrodo
di ionizzazione
• Verificare la scheda
• Verificare il termostato
• Verificare il cablaggio
• Sostituire la canna fumaria
• Caricare l’impianto
• Verificare il sensore
• Sfiatare l’impianto
• Verificare il cablaggio o sostituire
il sensore
• Mancanza di gas
• Anomalia elettrodo di
rivelazione/accensione
• Valvola gas difettosa
• Potenza di accensione
troppo bassa
Legenda leds
Acceso Spento Lampeggiante (veloce)
Intervento protezione
scambiatore.
(I leds lampeggiano
alternativamente)
• Mancanza di circolazione
H2O impianto
• Aria nell’impianto
• Verificare il circolatore

1234 5
198 202
191
400
720
Ø 141
315
320
61 64.5 60 60 95 59.5
122
138
4. CARATTERISTICHE E DATI TECNICI
4.1 Dimensioni e attacchi
fig. 5
Vista Superiore
Vista Inferiore
Legenda
1 Mandata impianto riscaldamento Ø 3/4"
2 Uscita acqua sanitaria Ø 1/2"
3 Entrata gas 1/2"
4 Entrata acqua sanitaria Ø 1/2"
5 Ritorno impianto riscaldamento Ø 3/4"
In caso si usi il kit allacciamento idraulico
LEJ LINE, le quote da considerare per la
foratura a muro sono quelle riportate sulla
dima in carta contenuta nel kit
TAURA 32 MC
15
Cod. 3540F130 - 03/2007 (Rev. 00)

10 8 747449 11
32
42
27
19
56
278
36
47 38
20
21
14
114
78
126
81
22
290
TAURA 32 MC
16 Cod. 3540F130 - 03/2007 (Rev. 00)
4.2 Vista generale e componenti principali
fig. 6
Legenda
7 Entrata gas
8 Uscita acqua sanitaria
9 Entrata acqua sanitaria
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
19 Camera combustione
20 Gruppo bruciatori
21 Ugello principale
22 Bruciatore
27 Scambiatore in rame per riscal.
e sanitario
32 Circolatore riscaldamento
36 Sfiato aria automatico
38 Flussostato
42 Sensore di temperatura
sanitaria
44 Valvola gas
47 Modureg
56 Vaso espansione
74 Rubinetto di riempimento
impianto
78 Antirefouler
81 Elettrodo d'accensione e
rilevazione
114 Pressostato acqua
126 Termostato fumi
278 Sensore doppio (riscaldamento
+ sicurezza)
290 Griglia antivento (opzionale)

TAURA 32 MC
17
Cod. 3540F130 - 03/2007 (Rev. 00)

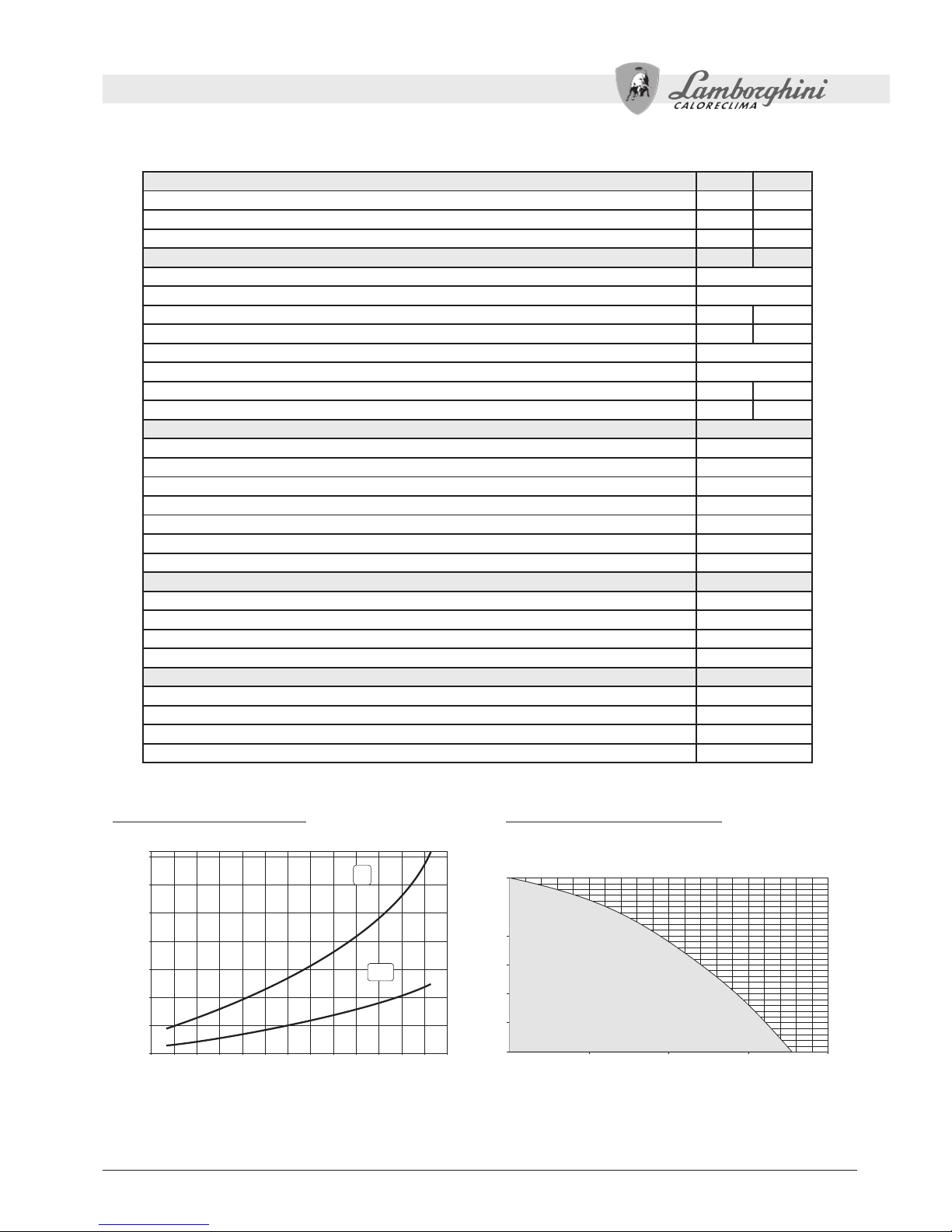

4.3 Tabella dati tecnici
Potenze Pmax Pmin
Portata Termica (Potere Calorifico Inferiore - Hi) kW 34.4 11.5
Potenza Termica Utile 80°C - 60°C kW 31.3 9.7
Potenza Termica Sanitario kW 31.3 9.7
Alimentazione gas Pmax Pmin
Ugelli principali Gas Metano (G20) mm 15x1.35
Pressione alimentazione Gas Metano (G20) mbar 20.0
Pressione al bruciatore Gas Metano (G20) mbar 12.0 1.5
Portata Gas Metano (G20) m3/h 3.64 1.22
Ugelli principali GPL (G31) mm 15x0,79
Pressione alimentazione GPL (G31) mbar 37.0
Pressione al bruciatore GPL (G31) mbar 35.0 5.0
Portata GPL (G31) kg/h 2.69 0.90
Riscaldamento
Temperatura massima di esercizio riscaldamento °C 90
Pressione massima di esercizio riscaldamento bar 3
Pressione minima di esercizio riscaldamento bar 0.8
Capacità vaso di espansione litri 10
Pressione di precarica vaso di espansione bar 1
Contenuto d’acqua caldaia litri 1.2
Marcatura Rendimento Energetico (CEE 92/42) **
Sanitario
Produzione sanitaria massima ∆t 30°C l/min 14.9
Pressione massima di esercizio sanitario bar 9
Pressione minima di esercizio sanitario bar 0,25
Contenuto d’acqua sanitario litri 0,5
Alimentazione elettrica
Max Potenza Elettrica Assorbita W 90
Tensione di alimentazione/frequenza V/Hz 230/50
Indice di protezione elettrica IP X5D
Peso caldaia kg 31
4.4 Diagrammi
Diagrammi pressione - potenza Prevalenza disponibile all’impianto
0
1
2
3
4
5
6
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
10 12 14 16 18 20 22 24 26 28 30 32 34 36
10
5
15
20
25
30
35
mbar
kW
G31
GPL
G20
Metano

TAURA 32 MC
18 Cod. 3540F130 - 03/2007 (Rev. 00)
4.5 Schema elettrico
126
MF10FB
TRASFORMATORE
42
114
72
4432230V 50Hz
X5 X3 X7 X6 X4
1 2 1 2 3 1 2 3 4 123456712345678910 11
FUSIBILE
FUSIBILE
X1
N L
81
47
38
F 3.15A F 3.15A
139
TT
278
73
R1 R2 R3 R4
288
Legenda 32 Circolatore riscaldamento 38 Flussostato 42 Sensore di temperatura sanitario 44 Valvola gas 47 Modureg 72 Termostato ambiente 73 Termostato antigelo (opzionale)
81 Elettrodo d'accensione/rivelazione 114 Pressostato acqua 126 Termostato fumi 139 Cronocomando remoto (Opentherm) 278 Sensore doppio (riscaldamento + sicurezza) 288 Kit antigelo (opzionale per installazione all’esterno)
ATTENZIONE Prima di collegare il termostato ambiente o il cronocomando remoto, togliere il ponticello sulla morsettiera.
fig. 7

TAURA 32 MC
19
Cod. 3540F130 - 03/2007 (Rev. 00)
B
Declaration of conformity
Manufacturer declares that this unit complies with the following EU directives:
• Gas Appliance Directive 90/396
• Efficiency Directive 92/42
• Low Voltage Directive 73/23 (amended by 93/68)
• Electromagnetic Compatibility Directive 89/336 (amended by 93/68)
BThis symbol indicates "Caution" and is placed next to all safety warnings. Strictly follow
these instructions in order to avoid danger and damage to persons, animals and things.
AThis symbols calls attention to a note or important notice.
• Carefully read the warnings in this instruction book-
let since they provide important information on safe
installation, use and maintenance.
• This instruction booklet is an integral part of the
product and must be carefully kept by the user for fu-
ture reference.
• If the unit is sold or transferred to another owner or if
it is to be moved, always make sure that the booklet
accompanies the boiler so that it can be consulted
by the new owner and/or installer.
• Installation and maintenance must be carried out by
professionally qualified personnel, according to cur-
rent regulations and the manufacturer's instructions.
• Incorrect installation or poor maintenance can cause
damage or physical injury. The manufacturer de-
clines any responsibility for damage caused by er-
rors in installation and use or by failure to follow the
manufacturer's instructions.
• Before carrying out any cleaning or maintenance op-
eration, disconnect the unit from the electrical power
supply using the switch and/or the special cut-off de-
vices.
• In case the unit breaks down and/or functions poorly,
deactivate it, do not make any attempt to repair it or
directly intervene. Contact professionally qualified
personnel. Any repair/replacement of products must
only be carried out by qualified professional person-
nel using exclusively genuine parts. Failure to com-
ply with the above could affect the safety of the unit.
• Periodical maintenance carried out by qualified per-
sonnel is essential for guaranteeing good operation
of the unit.
• This unit must only be used for the purpose for which
it was designed. Any other use is considered im-
proper and therefore hazardous.
• After removing the packing, check the integrity of the
contents. Packing materials must not be left within
the reach of children as they are potentially hazard-
ous.
• In case of doubt do not use the unit, and contact the
supplier.
• The images shown in this manual are a simplified
representation of the product. In this representation
there may be slight, unimportant differences with the
supplied product.

TAURA 32 MC
20 Cod. 3540F130 - 03/2007 (Rev. 00)
1. Operating instructions..........................................................................21
1.1 Introduction ..........................................................................................................21
1.2 Control panel ........................................................................................................21
1.3 Turning on and off ................................................................................................22
1.4 Adjustments..........................................................................................................22
2. Installation ............................................................................................22
2.1 General Instructions..............................................................................................22
2.2 Place of installation...............................................................................................22
2.3 Plumbing connections...........................................................................................23
2.4 Gas connection .....................................................................................................23
2.5 Electrical Connections ..........................................................................................24
2.6 Connection to the flue..........................................................................................24
3. Service and maintenance......................................................................25
3.1 Adjustments..........................................................................................................25
3.2 System start-up.....................................................................................................29
3.3 Maintenance..........................................................................................................29
3.4 Troubleshooting....................................................................................................31
4 Technical characteristics and data .........................................................32
4.1 Dimensions and connections ................................................................................32
4.2 General view and main components ....................................................................33
4.3 Technical data table..............................................................................................34
4.4 Diagrams ...............................................................................................................34
4.5 Wiring diagram .....................................................................................................35
