Laserworld GREEN-3500 532 User manual

GREEN-3500 532
GREEN-6000 532
Laser module
Manual
Bedienungsanleitung
Please read this manual before using the module
Bitte lesen Sie diese Bedienungsanleitung bevor Sie das Gerät in Betrieb nehmen!
DANGER LASER RADIATION!
Danger for eyes and skin
All protective measures for a safe operation of this laser must be applied.
Achtung Laserstrahlung. Gefahr für Haut und Augen
Beachten Sie unbedingt die Vorschriften zum sicheren Betrieb

Manual/Bedienungsanleitung: Laserworld GREEN-3500/6000 532
Rev./Stand: Apr-10
Page/Seite
2
of
4
Safety instructions
Make sure to use the correct voltage
The operator has to make sure that laser radiation – also reflected laser radiation – higher than the
maximum permissible level is avoided by technical or organisational measures. Always ensure that the
maximum permissible exposure (MPE) is not exceeded in the area accesible to the public.
In some countries the operator must notify the accidence insurance and the authority for industrial safety
before operating a laser. For more information contact the relevant authorities.
Don’t use the module if housing or electrical pars are visibly damaged.
Do not turn device on and immediately off again frequently.
Always disconnect from mains when handling or installing the laser
Do not look into the laser beam directly especially not with optical instruments.
Do not touch the device with wet hands.
When the laser diode becomes dim or broken please contact your dealer timely.
Warnhinweise
Bitte stellen Sie sicher dass die auf dem Gerät angegebene Spannung der entspricht mit der Sie es
betreiben wollen bevor Sie das Gerät in Betrieb nehmen.
Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land geltenden
Sicherheitsbestimmungen installiert werden. Insbesondere die darin geforderten Sicherheitsabstände
zwischen Gerät und Publikum bzw. maximal zulässige Bestrahlungswerte müssen immer eingehalten
werden.
In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut
erforderlich sein!
Betreiben Sie das Gerät nur gemäß dieser Betriebsanleitung.
Gerät nicht bei hoher Luftfeuchtigkeit Regen oder in staubiger Umgebung betreiben.
Benutzen Sie das Gerät nicht wenn sichtbare Beschädigungen am Gehäuse den Anschlussfeldern und vor
allem an den Stromversorgungsbuchsen oder -kabel vorliegen.
Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!
Stellen Sie sicher dass der Netzstecker gezogen ist wenn Sie am Gerät hantieren bzw. es installieren.
Das Gerät nicht schnell hintereinander Ein- und Ausstecken da dies die Lebensdauer der Laserdiode
erheblich verkürzen kann!
Das Gerät sollte sich nach einer Stunde Dauerbetrieb für ca. 15 Minuten abkühlen.
Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen!
Der Sicherheitsabstand zwischen Gerät und Publikum muss eingehalten werden. Beachten Sie hierzu Ihre
lokalen Sicherheitsvorschriften!
Sollten Störungen am Gerät oder der Diode auftreten setzen Sie sich bitte mit Ihrem Händler in
Verbindung.
Laserworld GREEN-3500/6000 532 Lasermodul
Low cost solid state 532nm green laser - used in collimation laser medical treatment scientific
experimentation optics instrument laser display and lighting etc.
Diese 532nm Laserdioden sind äußerst preiswert und überzeugen darüber hinaus durch eine lange
Haltbarkeit & kompakte Abmessungen. Der grüne Strahl ist äußerst gut sichtbar und ideal für die
Anwendung in Showlaser Projektoren. Die Stromaufnahme des separaten Netzteils ist sehr gering.

Manual/Bedienungsanleitung: Laserworld GREEN-3500/6000 532
Rev./Stand: Apr-10
Page/Seite
3
of
4
Tec nical data / Tec nisc e Daten:
Wavelength
Wellenlänge (nm) 532 +/- 1
Beam (height from base) Strahlhöhe (
vom
Boden) mm 27.4
Min power mindest Leistung (mW)
2500/4500
Polarization Polarisation
>100:1
Max Power maximale Leistung (mW)
3500/6000
Pointing stability after warm up (mrad)
<0.05
Laser class Laser Klasse 4
Operating temperature
head
Betriebstemperatur Kopf 22.5 +/-2.5°C
Transverse mode TEM
00
Operating temperature driver
Betriebstemperatur Treiber max 60°C
Operation Mode Betriebsmodus CW
Expected lifetime (hours) mittlere
Lebensdauer (Stunden) 5000
Power Stability (rms over 4 hours)
<3%
M
odulation
Analogue
Warm up time Aufwärmzeit (min) 10
Size (LxWxH) weight (laser head) Grösse
(LxBxH) Gewicht (Kopf) 197x70x50 mm 2.5kg
M² factor <2 <3
Size (LxWxH) weight (driver) Grösse
(LxBxH) Gewicht (Treiber) 170x60x29 mm 0.3kg
Beam divergence Divergenz (mrad) <1.5 Power supply Anschluss
12V DC 8A
5..6V DC 12A
Beam diameter (at aperture)
Strahldurchmesser (am Ausgang) (mm) ~3
Data subject to change without notice. Errors and omissions expected!
Änderungen vorbehalten! Aufgrund der Datenmenge sind Fehler nicht auszuschliessen

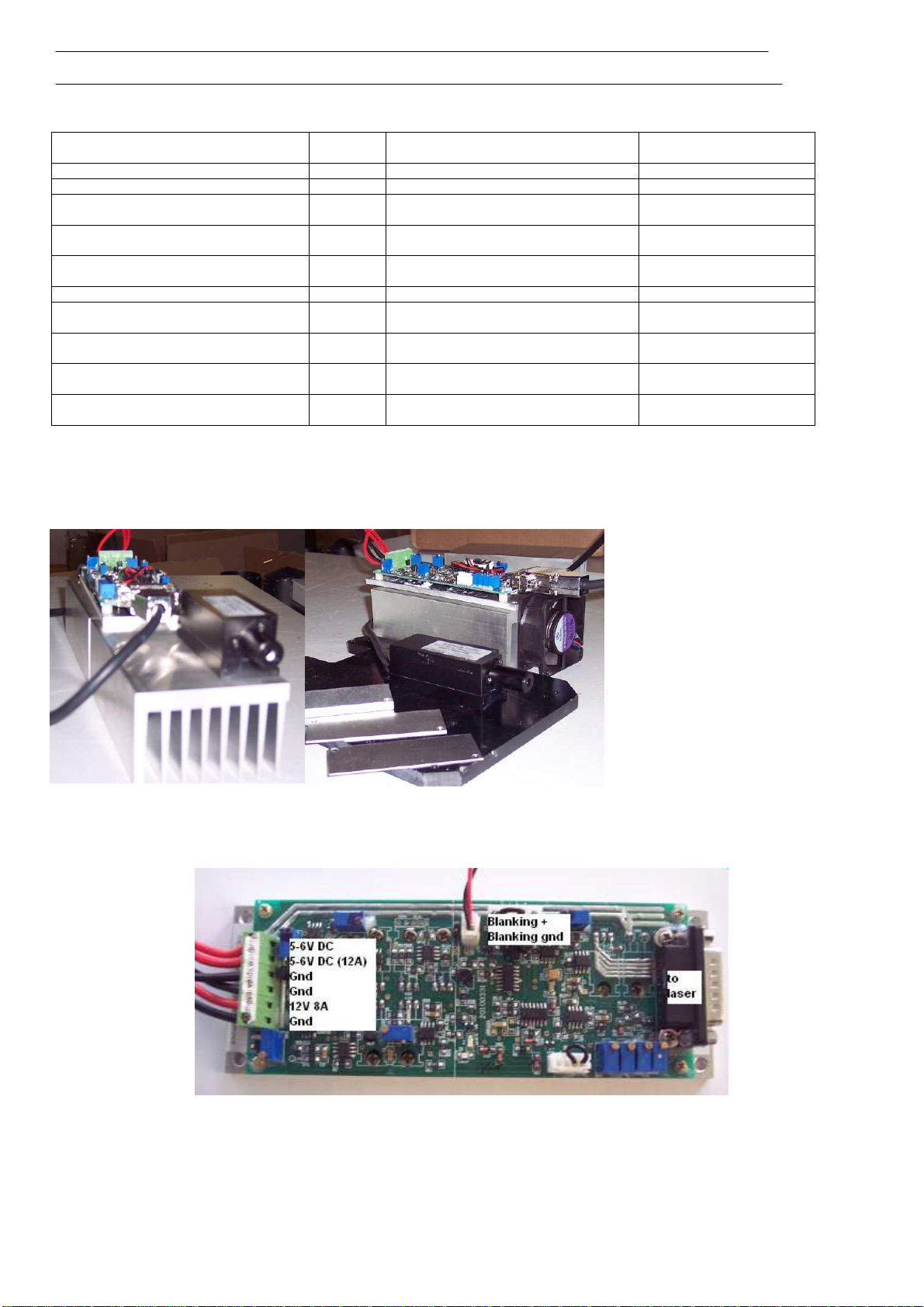

Installation
Laser head and driver board have to be mounted on a heat sink, or use alternative means of keeping
operation temperature (head 20-25°C, driver 60°C ma x)! Possible mounting scenarios: driver
and head (here a different model)
on ventilated heat sink (left image),
driver on heat sink, diode on metal
plate to dissipate heat (right image).
Spacers for head are available in
different heights (right image
foreground). Use thermal grease!
Laserkopf und Treiber müssen
auf einem Kühlkörper montiert
werden, oder anderweitig auf
Betriebstemperatur gehalten
werden (Kopf 20-25°C, Treiber
max. 60°C)!
Montage auf gemeinsamen Kühlkörper (linkes Bild – anderes Model abgebildet), oder Treiber auf Kühlkörper, Diode
auf Metallplatte (rechtes Bild). Unterlegplatten in verschiedenen Stärken erhältlich (rechtes Bild Vordergrund). Immer
Wärmeleitpaste verwenden!
Connectors/Ansc lüsse
Supply voltage. Always connect both 5-6V connectors 12V and all ground connectors!
Blanking connector: black cable signal ground (0V) red cable signal input: 0V laser off 0..5V increasing output
power 5V maximum output power. Please note when no blanking signal is connected the laser will be off!
Versorgungspannung. Immer beide 5-6V den 12V und alle Masseanschlüsse (Gnd) verbinden!
Blanking Ansc luss am Treiber: schwarzes Kabel Masse (0V) rotes Kabel Signal: 0V Laser aus >0 bis 5V
zunehmende Helligkeit bis zur Maximalleistung bei 5V. Ohne Blankingsignal keine Laserausgabe!

Manual/Bedienungsanleitung: Laserworld GREEN-3500/6000 532
Rev./Stand: Apr-10
Page/Seite
4
of
4
Please note
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Laserworld cannot be made liable for damages caused by incorrect installations and unskilled operation!
For service please contact your dealer or see http://en.laserworld.com/en/reclamation-service.html
Absc ließende Erklärung
Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrik einwandfrei. Der Benutzer des Geräts
muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten.
Schäden die durch unsachgemäße Handhabung entstehen unterliegen nicht dem Einflussbereich der
Herstellers und Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden können wir Sie darüber nicht in
Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.
Für Service wenden Sie sich an Ihren Händler oder gehen auf http://www.laserworld.com/rma-service.html
