LDLC LDLC Essentiel + User manual

LDLC Essentiel +
MANUEL D’UTILISATION
ÉCRAN 21.5”

Préface
Tout a été mis en œuvre pour que les informations contenues dans ce manuel soient exactes.
Néanmoins, le fabricant de cet appareil et le distributeur ne sauraient être tenus responsables de
toute erreur ou omission dans ce manuel, ou de l’utilisation des informations contenues dans
celui-ci.
Veuillez conserver ce manuel durant toute la durée de vie de votre appareil.
Félicitations pour votre achat !

Déclaration de CE conformité
M. Laurent de la Clergerie, représentant légal du GROUPE LDLC, déclare que cet appareil est conforme
aux normes et directives en vigueur. Le texte complet de la déclaration UE de conformité est disponible
sur le site internet https://dc.groupe-ldlc.com/
Ce produit est conforme aux régulations de la directive RoHS (Restriction of Hazardous Substances).
INFORMATION RECYCLAGE
Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements
électriques et électroniques (DEEE). Il ne doit donc pas être jeté avec les ordures ménagères. En vue de
son recyclage, il doit être apporté à un point de collecte approprié (déchetterie…) ou chez un distributeur
sur le principe du « 1 pour 1 ». Les produits électroniques n’ayant pas fait l’objet de tri sélectif, sont
potentiellement dangereux pour l’environnement et la santé humaine.

TABLE DES MATIERES
INFORMATIONS DE SECURITE
PRECAUTIONS
ENTRETIEN ET NETTOYAGE
REMARQUES SUR LES ECRANS LCD
CONTENU DE L’EMBALLAGE
VUE D’ENSEMBLE
BOUTONS DU MONITEUR
PORTS DU MONITEUR
INSTALLATION DU PIED
OPTION DE CONNECTIVITE
ALIMENTATION
SORTIE AUDIO
SORTIE VIDEO
FREE SYNC
OSD PRESENTATION
FONCTIONS DU MENU OSD
PASSER EN MODE ECO ET EN MODE GAMEPLUS
SPECIFICATIONS TECHNIQUES
CONDITIONS DE GARANTIE

INFORMATIONS DE SECURITE
PRECAUTIONS
•Avant d’installer le moniteur, lisez attentivement toute la documentation.
•Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie
ou à l’humidité.
•N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur
du moniteur peuvent entraîner de graves blessures corporelles.
•Ne placez pas l’écran sur une étagère, un tapis, un lit ou dans une armoire.
•Ne recouvrez pas l’écran avec du tissu, notamment des tentures, ou des objets tels qu’un
journal, etc.
•Si l’alimentation électrique est coupée, n’essayez pas de la réparer vous-même. Contactez le
distributeur.
•Avant d’utiliser le produit, assurez-vous que tous les câbles soient bien connectés et que les
câbles électriques ne soient pas endommagés. Si vous décelez le moindre dommage, contactez
immédiatement le distributeur.
•Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous
n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre distributeur.
•Utilisez une prise électrique appropriée et conforme aux normes électriques locales.
•Ne surchargez pas les fils d'alimentation ou les rallonges. Une surcharge peut provoquer un
risque d’incendie et/ou d’électrocution.
•Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une
zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
•Débranchez l’appareil en cas d’orage ou en cas de non utilisation prolongée. Ceci le protégera
contre les dommages liés aux surtensions.
•Débranchez l’appareil en tirant sur la prise et non sur le cordon.
•N’insérez jamais d’objets et ne renversez jamais de liquide dans les fentes du boîtier du moniteur.
•Pour assurer un fonctionnement satisfaisant, n’utilisez le moniteur qu’avec des ordinateurs listés
UL qui possèdent des réceptacles configurés appropriés marqués entre 100 ~ 240 V CA.
•La prise de courant doit être installée à proximité de l'équipement et doit être facile d'accès.
•Si vous rencontrez des problèmes techniques avec le moniteur, contactez le distributeur.
ATTENTION : ne démontez pas et n'essayez pas d'ouvrir votre appareil car l'ouverture
et le retrait du boîtier pourraient vous exposer à des tensions dangereuses et à d'autres dangers.
Aucune pièce de l'appareil ne peut être remplacée par l'utilisateur. Toute réparation doit
être confiée à un réparateur agréé.

ENTRETIEN ET NETTOYAGE
•Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
•Nettoyez la surface du moniteur à l’aide d’un chiffon non pelucheux et non abrasif. Les tâches
coriaces peuvent être éliminées à l’aide d’un chiffon humidifié d’un produit de nettoyage
spécifique doux.
•Evitez d’utiliser un produit de nettoyage contenant de l’alcool ou de l’acétone. Utilisez un
produit de nettoyage prévu pour les écrans LCD. N’aspergez jamais de nettoyant directement
sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.
•Lors du nettoyage, assurez-vous qu’aucun liquide n’entre dans l’appareil. Le chiffon utilisé pour
le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran.
•Nettoyez le boitier à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis essuyez
le boitier à l’aide d’un chiffon sec et propre.
•N’introduisez aucun objet et ne renversez aucun liquide dans l’appareil.
Retrouvez tous les produits nettoyants spécifiques LDLC sur notre site :
http://www.ldlc.com/consommables/nettoyage/chiffon-lingette/c4464/+fb-C000000888.html

REMARQUES SUR LES ECRANS LCD
Les symptômes suivants sont normaux pour les moniteurs LCD et n’indiquent pas de problème.
⚫De par la nature de la lumière fluorescente, l'écran peut scintiller lors de la
première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous
assurer que le scintillement ait disparu.
⚫Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de
bureau que vous utilisez.
⚫L'écran LCD a 99.99% de pixels efficaces, ou plus. Il peut comprendre des défauts
à hauteur de 0.01% ou moins, tels que pixel manquant ou blanc.
⚫En raison de la nature de l'écran LCD, une rémanence d'image peut survenir après
changement d'image, lorsque la même image est affichée pendant plusieurs heures.
Dans ce cas, l’écran se rétablit lentement en changeant d'image ou en coupant
l'alimentation pendant quelques heures.
⚫Si l’écran clignote subitement et sans raison particulière, ou si le rétroéclairage ne
marche plus, veuillez contacter votre revendeur ou un centre de réparation pour
faire réparer l’écran. Ne réparez jamais vous-même cet écran.

Contenu de l’emballage
Moniteur x1 Pied x1 Base x1
Tournevis x 1 Vis x 4 Entretoise Hexagonale x 4
(PM4*12 avec rondelle plate) (L27.5mm x 2, L10mm x2)
Adaptateur secteur 1.5m x1 Câble HDMI 1.8m x1 Manuel x1
(12V, 2.0A)

Vue d’ensemble
Boutons du moniteur
Bouton de menu M : Appuyer pour faire apparaître le menu OSD ou accéder aux sous-menus.
Bouton Bas : Appuyer pour vous déplacer vers le bas dans les menus.
Bouton Haut : Appuyer pour vous déplacer vers le haut dans les menus.
Bouton de sortie E : Appuyer pour sortir du menu.
Boutton Marche : Appuyer pour allumer ou éteindre le moniteur.
Indicateur LED : Change de couleurs pour indiquer le statut.
Une lumière bleue continue indique que l'appareil est sous tension et que le moniteur fonctionne
normalement. Une lumière bleue clignotante indique qu'aucune source vidéo n'a été détectée. La
lumière rouge indique qu’aucun signal horizontal ou vertical n’a été détecté ou bien que la tension est
basse. Veuillez vous assurer que votre ordinateur est allumé et que toutes les câbles vidéos sont
complètement insérés et / ou connectés.

Ports du moniteur :
Connecteur d’alimentation : Connecter le câble d’alimentation pour alimenter votre
moniteur.
Sortie audio : Insérer un connecteur audio Jack dans ce port afin de recevoir le signal audio de
votre moniteur.
Connecteur VGA : Insérer un conecteur VGA dans le port de votre ordinateur et le second
connecteur dans le port de votre moniteur.
Connecteur HDMI : Insérer un conecteur HDMI dans le port de votre ordinateur et le second
connecteur dans le port de votre moniteur.

Installation du pied :
Gardez la mousse de protection sous votre moniteur pour l’installation du
pied.
1. Ouvrez l’emballage, sortez le produit tout en laissant sa mousse de protection toujours
attachée et placez-le doucement à plat sur un bureau ou une table.
2. Inclinez le pied à un certain angle afin de l’aligner avec l’emplacement circulaire de la base,
enfoncez-le correctement, tournez ensuite le pied dans le sens des aiguilles d’une montre pour
le verrouiller correctement dans la base et terminer l’installation.
2.1 Alignez le pied avec l’emplacement de la base
Pied
Base
Moniteur
Mousse

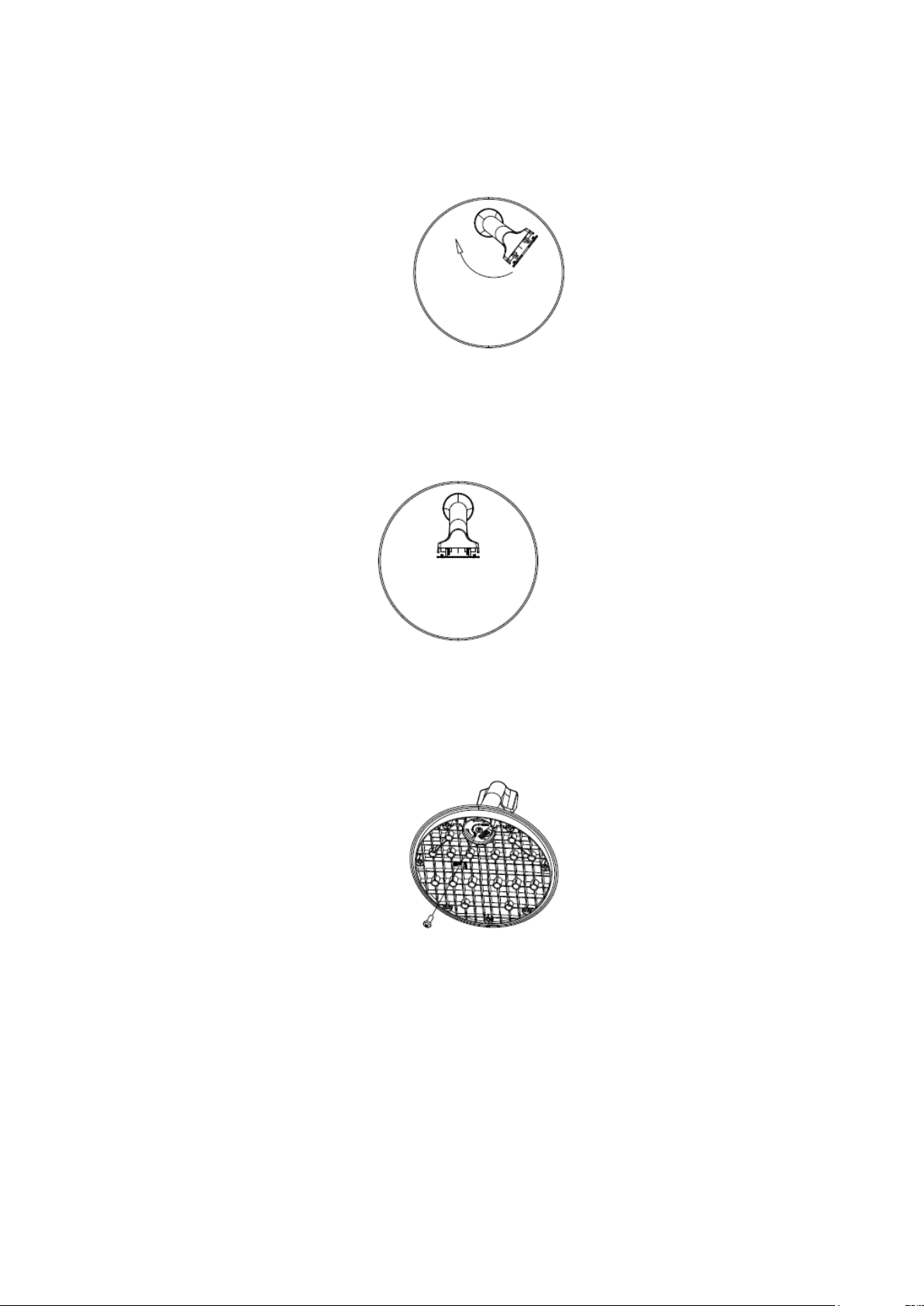

2.2 Maintenez le pied dans la base et effectuez une rotation dans le sens des aiguilles d’une
montre.
2.3 Clipsez le pied dans la base
2.4 Verrouillez l’ensemble sous la base à l’aide d’une vis contenue dans le sac d’accessoires
(PM4*12)
2.5 L’installation est terminée.

3Placez le haut du cadre de base monté à plat sur la fente latérale inférieure du boîtier arrière et
collez bien à ce dernier, puis poussez vers le haut pour insérer le support de base dans le boîtier
arrière.
Tenez le pied collé à l’emplacement dans la coque arrière et pousser vers le haut.
4L’installation est maintenant terminée
Attention : Ne pas tenir votre main entre le pied et le boitier arrière pour éviter les
pincements :

Attention : Après l’installation du pied, ne tenez pas votre écran par sa base pour éviter
toutes chutes de l’écran.

Option de connectivité :
Alimentation
Branchez le câble d'alimentation fourni sur le connecteur d'alimentation, puis branchez l'autre
extrémité dans une prise murale pour alimenter votre PC.
Sortie audio :
Branchez votre casque ou vos enceintes à l’aide directement sur votre moniteur.
Casque (non inclus)

Sortie Vidéo :
Connectez un câble HDMI ou VGA sur la sortie du moniteur correspondante et vérifiez que celui-ci
est bien relié au port correspondant sur la carte mère de votre ordinateur ou bien sur sa carte graphique
s’il en est équipé.
Attention, Le câble VGA n’est pas fourni.
FreeSync :
La fonctionnalité elle-même est désactivée par défaut. Pour utiliser cette fonctionnalité, vous aurez
besoin :
1. D’un ordinateur équipé de la technologie FreeSync,
2. Un câble HDMI
3. Des pilotes graphiques à jour.
Connectez votre ordinateur et votre moniteur avec un câble HDMI. Après le branchement, vous
recevrez une notification pour activer la fonctionnalité sur votre ordinateur. Si vous ne la recevez pas,
vous devrez peut-être activer la fonction dans le menu de votre carte graphique (voir les instructions
relatives à cette fonctionnalité dans le manuel de votre carte graphique).
Connecteur
VGA
Connecteur
HDMI

OSD
Présentation
Le menu OSD peut être utilisé pour ajuster les réglages de votre appareil et apparait sur votre écran
après l’avoir allumé tout en pressant la touche M.
Lors de votre première utilisation de votre moniteur, les réglages seront automatiquement
ajustés aux réglages optimaux en fonction de la configuration et des composants de votre
ordinateur.
1. Appuyez sur l’un des boutons suivants pour activer la
fenêtre de navigation.
2. Appuyez sur Mpour entrer dans le menu OSD :

3. Appuyez sur ou pour parcourir les fonctions.
•Sélectionnez la fonction en surbrillance en appuyant sur Mpour entrer dans le sous-
menu.
•Appuyez sur ou pour parcourir les sous-menus. Appuyez ensuite sur Mpour
sélectionner la fonction en surbrillance.
•Appuyez sur ou pour sélectionner une option en surbrillance puis appuyer sur M
pour confirmer le réglage et sortir de cet affichage.
4. Appuyer sur Epour sortir de cet affichage.

Fonctions du menu OSD :
Menu
principal
Sous-menu
Options
Description
Luminosité
Luminosité
0~100
Ajuste la luminosité de l'écran
Contraste
0~100
Ajuste le contraste de l'écran
Mode Image
Standard, Jeu, RTS, FPS,
Film, Texte
Sélectionne un mode vidéo
DCR
Marche
Active le rapport dynamique de
contraste
Arrêt
Désactive le rapport dynamique
de contraste
Aspect
Large, Auto, 4 : 3
Définit les proportions de l’image
Temp. Couleur
Temp. Couleur
Chaud, Personnalisé, Froid
Ajuste la température des couleurs
Rouge
0~100
Personnalise les composants RVB
Vert
0~100
Bleu
0~100
Réglages OSD
Langue (12)
English (Anglais),
Español(Espagnole),
Русский (Russe), Français,
한국(Coréen), Português
(Portugais),
Deutsch (Allemand),
Türkçe(Turc),
简体中⽂(Chinois
Simplifié),
Italiano
(Italien),Persian(Perse)
Nederlands(Hollandais)
Définit la langue de l'OSD
POS. H. OSD
0-100
Ajuste la position horizontale de
l'OSD
POS. V. OSD
0-100
Ajuste la position verticale de
l'OSD
Timer OSD
0~60
Définit le temps d'affichage de
l'OSD à l'écran après avoir
terminé de l'utiliser
Transparence
0-100
Définit la transparence de l'OSD
Reset
Reset
Oui/Non
Réinitialise le menu aux réglages
par défaut.
OD (Over
Drive)
Marche/arrêt
Permet d’ajuster le temps de
réponse
Autres
Entrée
HDMI, VGA
Affiche le signal entrant
Low blue ray
0-100
Défini le niveau de filtrage de la
lumière bleue
Muet
Marche, arrêt
Active/désactive le mode muet
Volume
0-100
Ajuste le volume audio

Passer en modes ECO et en mode Gameplus
1. Appuyez sur un des boutons pour activer la fenêtre de navigation.
2. Appuyez sur pour passer en mode Gameplus. Suivant les besoins de votre jeu, choisissez
le viseur que vous désirez. Ces viseurs ont été conçus pour optimiser votre visée dans les jeux
de tirs, même s’ils peuvent être utilisés à d’autres occasions.
3. Appuyez sur pour passer en mode ECO. Ce mode inclut les modes Standard, Texte, Film,
Jeux, FPS et RTS qui peuvent être utilisés pour optimiser vos réglages en fonction de votre
activité. Le mode Standard est adapté à la plupart des activités.
