LED Lighting C-LITE C-BD-A-BLD Series User manual

Document: Date
Created By:
LPN00842X0001A0_A 10-11-2020
TMT

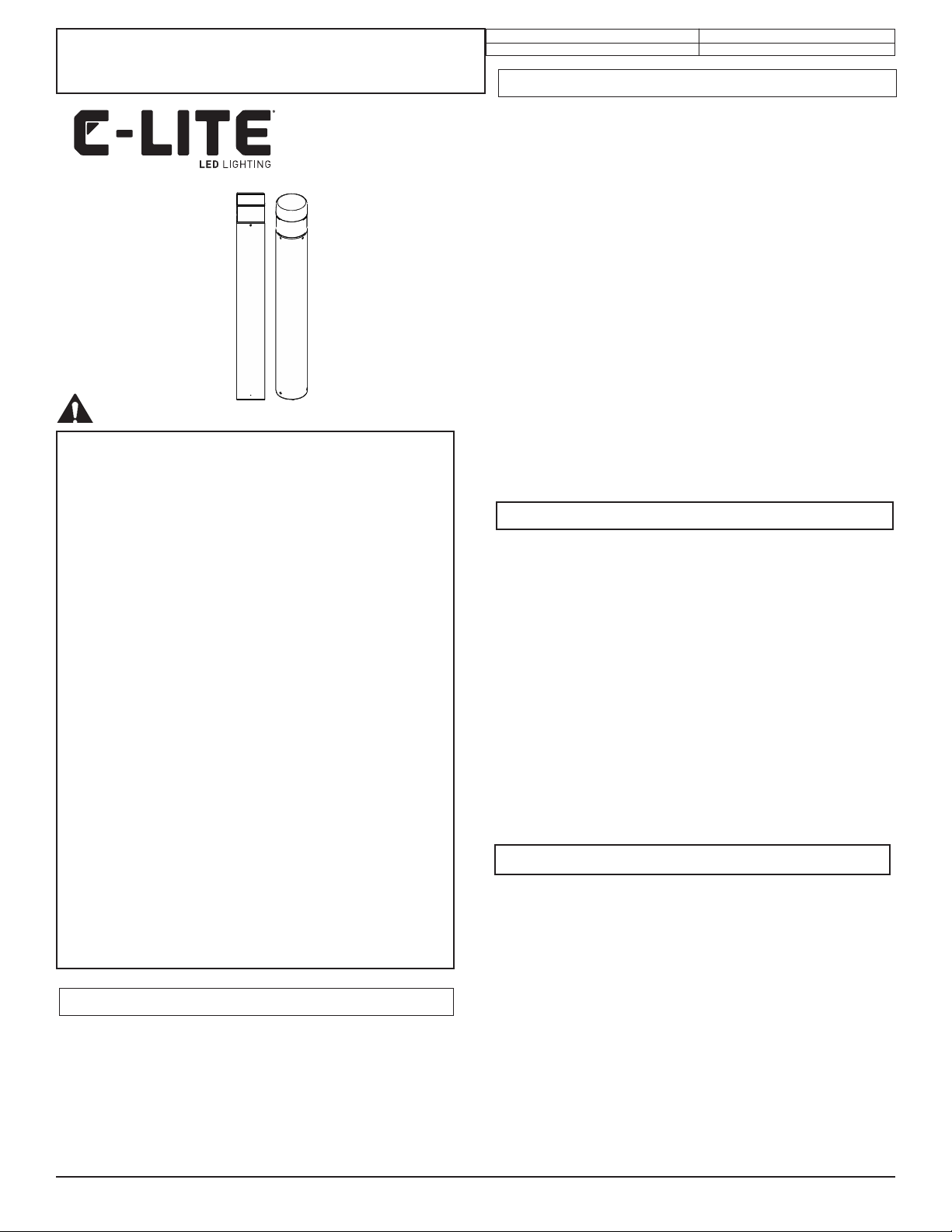

INSTALLATION INSTRUCTIONS
C-BD-A-BLD Series
http://lighting.cree.com/warranty | 1-800-236-6800
CAUTIONS
IMPORTANT SAFEGUARDS
When using electrical equipment, basic safety
precautions should always be followed including the
following:
READ AND FOLLOW ALL
SAFETY INSTRUCTIONS
1. DANGER- Risk of shock- Disconnect power before
installation.
DANGER – Risque de choc – Couper l’alimentation
avant l’installation.
2. This luminaire must be installed in accordance with the
NEC or your local electrical code. If you are not familiar
with these codes and requirements, consult a qualied
electrician.
Ce produit doit être installé conformément à NEC ou votre
code électrique local. Si vous n’êtes pas familier avec ces
codes et ces exigences, veuillez contacter un électricien
qualié.
3. Suitable for Wet Locations.
Adspte pour les Endroits Mouiles.
SAVE THESE INSTRUCTIONS
FOR FUTURE REFERENCE
NOTES
1. This carton contains fixture, anchor bolts and mounting
template. See reverse side for not-to-scale mounting
template.
FOUNDATION
1. Foundation should be a minimum of 12 inches (305 mm) in diam-
eter, finished level and smooth, with a depth below grade of 24 (610
mm) inches. NOTE: in areas where frost is imminent, consult with a
civil engineer for a recommended foundation detail.
2. Provided are three 3/8” diameter x 11” (352 mm) long anchor bolts
and mounting template. Use template to set anchor bolts at proper
location (Note conduit entry allowance). Anchor bolts should project
2” (51 mm) above concrete.
NOTE: Lens assembly does not need to be removed from
bollard pole during installation process.
1. To install bollard pole to anchor bolts, remove the (3) #8 x 1/2"
Phillips head screws at base of pole.
2. Begin lifting pole and lens assembly vertically off base. When wiring
quick disconnect is exposed, unlatch two halves of quick disconnect
and set pole/lens assembly aside.
3. Install base plate and inner frame assembly over anchor bolts and
secure with nuts, washers, and jam nuts provided.
NOTE: If leveling of the base is required, leveling nuts should be
used. Do NOT use shims.
4. Make electrical supply connections to terminal block on inner frame
assembly. See Electrical Connection section for proper wiring.
5. Reconnect two halves of quick disconnect from Step 2 and slide
pole/lens assembly over interior frame and base. Be careful not to
pinch any lead wires.
NOTE: Position pole so that #8 x 1/2" screws align with threaded
openings in base.
6. Tighten (3) #8 x 1/2" screws to secure pole/lens assembly to base.
Fixture is equipped with universal volt driver 120-277V
(ie. 120V, 208V, 240V or 277V)
PHASE TO NEUTRAL WIRING 120/277V
1. Connect supply ground to fixture ground (green) lead.
2. Connect supply common to fixture neutral (white) lead.
3. Connect supply Vin to fixture hot (black) lead.
Tuck all wires carefully into wiring chamber ensuring that no
wires are pinched.
PHASE TO PHASE WIRING 208/240V
1. Connect supply ground to fixture ground (green) lead.
2. Connect supply L1 (Hot) to fixture neutral (white) lead.
3. Connect supply L2 (Hot) to fixture hot (black) lead.
Tuck all wires carefully into wiring chamber ensuring that no
wires are pinched.
CAUTION: Changes or modifications not expressly approved could void
your authority to use this equipment.
This device complies with part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
CAN ICES-003 (A)/NMB-003 (A)
ELECTRICAL CONNECTIONS
FCC NOTICE
BOLLARD INSTALLATION

Document: Date
Created By:
LPN00842X0001A0_A 10-11-2020
TMT
INSTALLATION INSTRUCTIONS
C-BD-A-BLD Series
http://lighting.cree.com/warranty | 1-800-236-6800

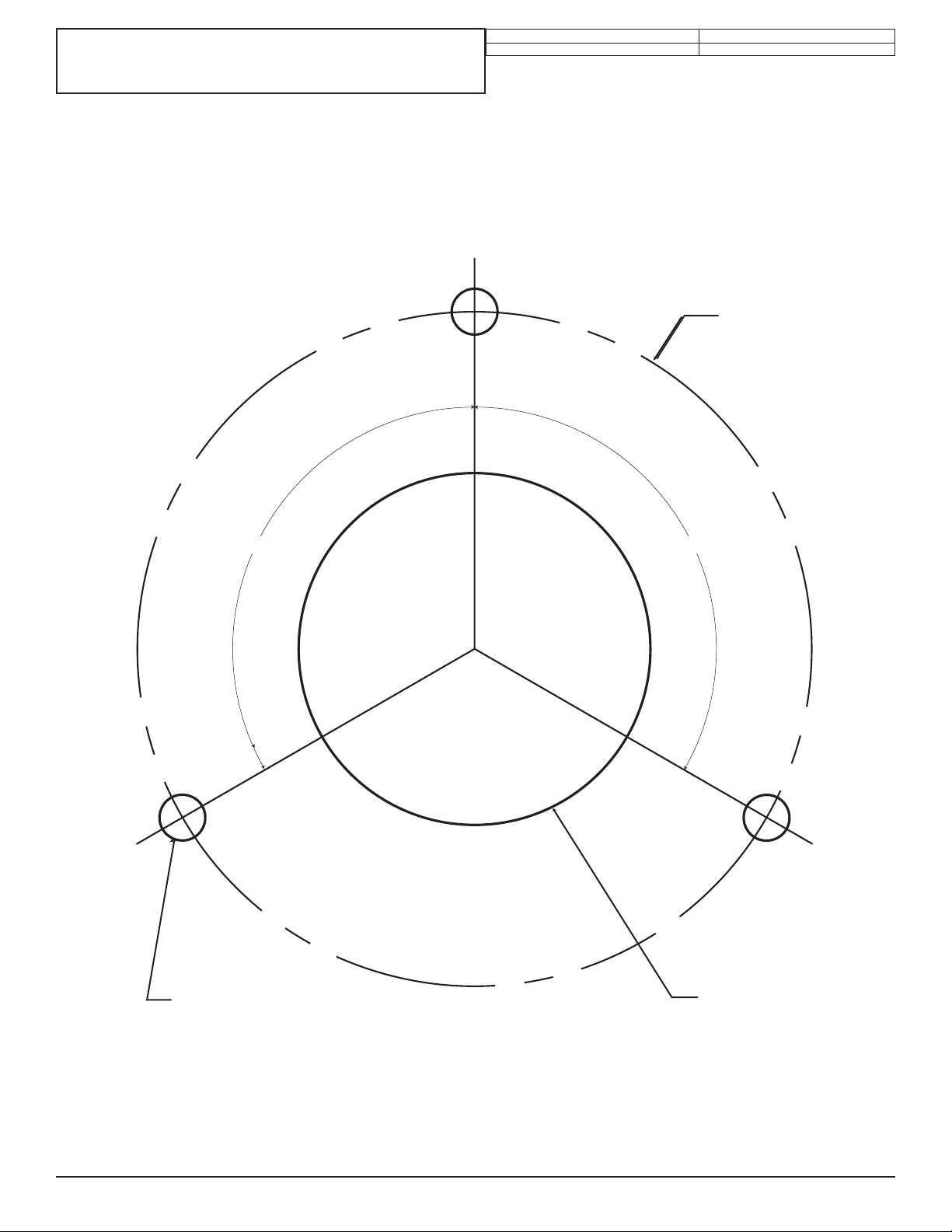

3" (76 mm) dia. hole
available conduit
entry
3.94" (100 mm)
dia. bolt circle
.391" (10 mm) dia. hole;
(3) required
(3) Anchor Bolts
3/8"-16 x 11" + 2.00" Double Nut
Bolt Projection: 2" (51 mm)
NOT TO SCALE
120120

Documento: Fecha
Creado por:
LPN00842X0001A0_A 11-10-2020
TMT
INSTRUCCIONES DE INSTALACIÓN
Serie C-BD-A-BLD
http://lighting.cree.com/warranty | 1-800-236-6800
PRECAUCIONES
MEDIDAS DE SEGURIDAD IMPORTANTES
Al usar aparatos eléctricos, siempre deben seguirse ciertas
medidas básicas de seguridad, incluidas las siguientes:
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE SEGURIDAD
1. PELIGRO: Riesgo de descarga eléctrica. Desconecte la
alimentación eléctrica antes de la instalación.
DANGER – Risque de choc – Couper l’alimentation
avant l’installation.
2. Esta luminaria debe instalarse de acuerdo con el Código
Nacional Eléctrico (NEC, por sus siglas en inglés) o el
código eléctrico local. Si no está familiarizado con estos
códigos y requisitos, consulte a un electricista califi cado.
Ce produit doit être installé conformément à NEC ou
votre code électrique local. Si vous n’êtes pas familier
avec ces codes et ces exigences, veuillez contacter un
électricien qualifi é.
3. Ese producto es adecuado para uso en lugares húmedos.
Adspte pour les Endroits Mouiles.
CONSERVE ESTAS INSTRUCCIONES
PARA CONSULTAS POSTERIORES
NOTAS
1. Esta caja contiene la luminaria, los pernos de anclaje y la
plantilla de montaje. Vea una plantilla de montaje fuera
de escala al reverso.
BASE
1. La base debe tener un diámetro mínimo de 12 pulgadas (305 mm),
con un acabado plano y liso, y con una profundidad menor que
el grado de 24 pulgadas (610 mm). NOTA: En zonas de heladas
inminentes, consulte con un ingeniero civil para ver los detalles de
la base recomendada.
2. Se proporcionan tres pernos de anclaje largos de 3/8” de diámetro x
11” (352 mm) y la plantilla de montaje. Use la plantilla para colocar
los pernos de anclaje en el lugar adecuado (tenga en cuenta la
tolerancia para la entrada del conducto para cables). Los pernos de
anclaje deberán sobresalir 2 pulgadas (51 mm) sobre el concreto.
NOTA: Durante el proceso de instalación, no es necesario
retirar el conjunto del lente del poste de férula.
1. Para instalar el poste de férula a los pernos de anclaje, retire los (3)
tornillos de cabeza Phillips #8 x 1/2" en la base del poste.
2. Empiece a levantar el conjunto de polo y lente verticalmente
fuera de la base. Cuando se exponga la desconexión rápida del
cableado, desabroche dos mitades de desconexión rápida y deje a
un lado el conjunto de polo/lente.
3. Instale la placa base y el conjunto del marco interior sobre los
tornillos de anclaje y fije con las tuercas, las arandelas y las
contratuercas que se proporcionan.
NOTA: Si se requiere nivelar la base, se deben usar tuercas de
nivelación. No use cuñas.
4. Realice las conexiones del suministro eléctrico al bloque de
terminales en el conjunto del marco interior. Consulte la sección
Conexión eléctrica para ver el cableado correcto.
5. Vuelva a conectar dos mitades de desconexión rápida del paso 2 y
deslice el conjunto de polo/lente sobre el marco interior y la base.
Tenga cuidado de no pellizcar ningún cable.
NOTA: Coloque el poste de manera que los tornillos #8 x 1/2" se
alineen con las aberturas roscadas de la base.
6. Apriete los (3) tornillos #8 x 1/2" para fijar el conjunto del poste/
lente a la base.
La luminaria está equipada con un controlador universal de
voltaje de 120 a 277 V
(es decir 120 V, 208 V, 240 V o 277 V)
CABLEADO DE FASE A NEUTRO 120/277 V
1. Conecte el cable de tierra del suministro al cable de tierra
(verde) de la luminaria.
2. Conecte el cable común del suministro al cable neutro de
la luminaria (blanco).
3. Conecte el cable de suministro de corriente al cable vivo
de la luminaria (negro).
Acomode cuidadosamente todos los cables en la caja de
conexiones y asegúrese de no aplastar ningún cable.
CABLEADO DE FASE A FASE, 208/240 V
1. Conecte el cable de tierra del suministro al cable de tierra
(verde) de la luminaria.
2. Conecte el cable L1 (vivo) del suministro al cable neutro
de la luminaria (blanco).
3. Conecte el cable L2 (vivo) del suministro al cable vivo de
la luminaria (negro).
Acomode cuidadosamente todos los cables en la caja de
conexiones y asegúrese de no aplastar ningún cable.
PRECAUCIÓN: Los cambios o las modificaciones no aprobados
podrían anular su autoridad para usar este equipo.
Este dispositivo cumple con la Sección 15 de las normas de la FCC.
El uso está sujeto a las dos condiciones siguientes: (1) Este dispositivo
no debe causar interferencias dañinas y (2) este dispositivo debe
aceptar cualquier interferencia recibida, incluyendo aquellas que
puedan causar un uso indeseado.
Este equipo ha sido sometido a pruebas y cumple con los límites de un
dispositivo digital Clase A, de acuerdo con el apartado 15 de las normas
de la FCC. Estos límites están diseñados para ofrecer protección
razonable contra interferencias dañinas cuando el equipo se opera
en un entorno comercial. Este equipo genera, usa y puede irradiar
energía de radiofrecuencia y, si no se le instala y usa de acuerdo con
el manual de instrucciones, puede causar interferencias dañinas a las
comunicaciones de radio. Es probable que el uso de este equipo en
un área residencial cause interferencias perjudiciales, en cuyo caso el
usuario deberá corregir dicha interferencia por su propia cuenta.
CAN ICES-003 (A)/NMB-003 (A)
CONEXIONES ELÉCTRICAS
AVISO DE LA FCC
INSTALACIÓN DE BOLARDO

Documento: Fecha
Creado por:
LPN00842X0001A0_A 11-10-2020
TMT
INSTRUCCIONES DE INSTALACIÓN
Serie C-BD-A-BLD
http://lighting.cree.com/warranty | 1-800-236-6800
3" (76 mm) de diámetro
Entrada de conducto
disponible
Círculo del perno
de 3.94" (100 mm)
de diámetro
Diámetro del orificio: 0.391" (10 mm)
se requieren (3)
(3) pernos de anclaje
Doble tuerca de 3/8"-16 x 11"+ 2.00"
Proyección del perno: 2" (51 mm)
NO ESTÁ A ESCALA
120120

Document : Date
Créé par :
LPN00842X0001A0_A 11-10-2020
TMT
INSTRUCTIONS D’INSTALLATION
Série C-BD-A-BLD
http://lighting.cree.com/warranty | 1 800-236-6800
MISES EN GARDE
MESURES DE SÉCURITÉ IMPORTANTES
Lors de toute utilisation d’appareils électriques, les
consignes de sécurité de base doivent toujours être
respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
1. DANGER- Risque de choc – Couper l’alimentation avant
l’installation.
DANGER - Risk of shock- Disconnect power before
installation.
2. Ce produit doit être installé conformément à NEC ou
votre code électrique local. Si vous n'êtes pas familier
avec ces codes et ces exigences, veuillez communiquer
avec un électricien qualifi é.
This luminaire must be installed in accordance with the
NEC or your local electrical code. If you are not familiar
with these codes and requirements, consult a qualifi ed
electrician.
3. Adapté aux emplacements mouillés.
Suitable for Wet Locations.
VEUILLEZ GARDER CES INSTRUCTIONS
POUR RÉFÉRENCE ULTÉRIEURE
REMARQUES
1. Ce carton contient le luminaire, les boulons d'ancrage et
le gabarit de montage. Voir au verso pour le gabarit de
montage non à l'échelle.
FOUNDATION
1. La fondation doit avoir un diamètre minimum de305 mm (12 po),
être de niveau et lisse, avec une profondeur sous le niveau du sol
de 610 mm (24 po). REMARQUE : dans les zones où le gel est
inévitable, consultez un ingénieur civil pour connaître les détails de
fondation recommandés.
2. Sont fournis trois boulons d'ancrage de 9,5 mm (3/8 po) de
diamètre x 352 mm (11 po) de long et un gabarit de montage.
Utilisez le gabarit pour fixer les boulons d'ancrage à l'endroit
approprié (notez la tolérance d'entrée du conduit). Les boulons
d'ancrage doivent dépasser de 51 mm (2 po) au-dessus du béton
REMARQUE : L'assemblage de la lentille n'a pas besoin d'être
retiré du poteau de borne pendant le processus d'installation.
1. Pour fixer les poteaux de bollard aux boulons d'ancrage, retirez les
(3) vis 3,2 mm (1/8 po) n°8 à la base du poteau.
2. Commencez par soulever le poteau et l'assemblage des lentilles
verticalement à partir de la base. Lorsque le câblage à déconnexion
rapide est découvert, déverrouillez les deux moitiés de la
déconnexion rapide et mettez de côté l'ensemble poteau/lentille.
3. Installez la plaque de base et le cadre intérieur sur les boulons
d'ancrage et fixez-les avec les écrous, les rondelles et les contre-
écrous fournis.
REMARQUE : Si une mise à niveau de la base est nécessaire, il
faut utiliser des écrous de mise à niveau. N'utilisez PAS de cales.
4. Effectuez les branchements de l’alimentation électrique à la plaque
à bornes sur le cadre intérieur. Voir la section Branchements
électriques pour le câblage approprié.
5. Reconnectez deux moitiés de déconnexion rapide de l'étape 2 et
faites glisser l'ensemble poteau/lentille sur le cadre intérieur et la
base. Veillez à ne pas pincer les fils conducteurs.
REMARQUE : Positionnez le poteau de sorte que les vis 12,7 mm
(1/2 po) n°8 s'alignent avec les ouvertures filetées dans la base.
6. Serrez les (3) vis 12,7 mm (1/2 po) n°8 pour fixer l'ensemble
poteau/lentille à la base.
Le luminaire est équipé d’un système d’entraînement de
tension universelle de 120 à 277 V.
(c’est-à-dire, 120 V, 208 V, 240 V ou 277 V).
CÂBLAGE PHASE VERS NEUTRE 120/277 V
1. Raccordez la mise à la terre de l’alimentation au fil de
terre (vert) de l’appareil.
2. Raccordez l’alimentation neutre au fil neutre (blanc) de
l’appareil.
3. Raccordez l’alimentation Vin au fil sous tension (noir) de
l’appareil.
Insérez soigneusement tous les fils dans la chambre de câblage
en vous assurant qu'aucun fil n'est coincé.
CÂBLAGE PHASE VERS PHASE 208/240 V
1. Raccordez la mise à la terre de l’alimentation au fil de
terre (vert) de l’appareil.
2. Raccordez l’alimentation L1 (sous tension) au fil neutre
(blanc) de l’appareil.
3. Raccordez l’alimentation L2 (sous tension) au fil sous
tension (noir) de l’appareil.
Insérez soigneusement tous les fils dans la chambre de câblage
en vous assurant qu'aucun fil n'est coincé.
MISE EN GARDE : Les changements ou modifications non expressément
approuvés peuvent annuler votre droit à utiliser cet équipement.
Cet appareil est conforme avec la Partie 15 des Règlements de la FCC.
L’utilisation est soumise aux deux conditions suivantes : (1) Cet appareil
ne peut pas causer d’interférences nuisibles, et (2) cet appareil doit
accepter toute interférence reçue, y compris les interférences pouvant
causer un fonctionnement non désiré.
Cet équipement a été testé et déclaré conforme aux limitations
applicables à un appareil numérique de classe A, conformément à la
section 15 des règles de la FCC. Ces limites sont établies afi n de fournir
une protection raisonnable contre les interférences dommageables
lorsque l’appareil est utilisé dans un environnement commercial. Cet
équipement génère, utilise et peut émettre une énergie de fréquence
radio et, si installé et utilisé non conformément aux instructions du
manuel, peut causer une interférence nuisible aux communications
radio. L'utilisation de cet équipement dans une zone résidentielle est
susceptible de provoquer des interférences dommageables, auquel cas
l'utilisateur devra éliminer ces interférences à ses frais.
CAN ICES-003 (A)/NMB-003 (A)
RACCORDEMENTS ÉLECTRIQUES
AVIS DE LA FCC
INSTALLATION DE LA BORNE

Document : Date
Créé par :
LPN00842X0001A0_A 11-10-2020
TMT
INSTRUCTIONS D’INSTALLATION
Série C-BD-A-BLD
http://lighting.cree.com/warranty | 1 800-236-6800
Diamètre 76 mm (3 po)
Trou pour entrée de
conduit disponible
Diamètre de cercle
de perçage 100 mm
(3,94 po)
Diamètre de trou 10 mm (0,391 po);
(3) requis
(3) Boulons d'ancrage
0,95 cm (3/8 po) - 16 x 28 cm (11 po)
+ écrou double 3,18 cm (2,00 po)
Saillie de boulon : 51 mm (2 po)
NON À L'ÉCHELLE
120120
