LED-POL ORO-ATLAS-2XT860-G User manual

PL INSTRUKCJA MONTAŻU
EN MANUAL INSTRUCTION
CZ MONTÁŽNÍ NÁVOD
SK MONTÁŽNY NÁVOD
DE MONTAGEANLEITUNG
RU ИНСТРУКЦИЯ МОНТАЖА
ORO-ATLAS-2XT860-G
INDEX: ORO06001
ORO-ATLAS-2XT8120-G
INDEX: ORO06002
ORO-ATLAS-2XT8150-G
INDEX: ORO06005
Spółka z ograniczoną odpowiedzialnością Sp. k.,
ul Kustronia 40, 43-300 Bielsko-Biała
tel.: [phone], e-mail: [email protected]
www.led-pol.com

T8 LED
LN
zasilanie
jednostronne
L,N

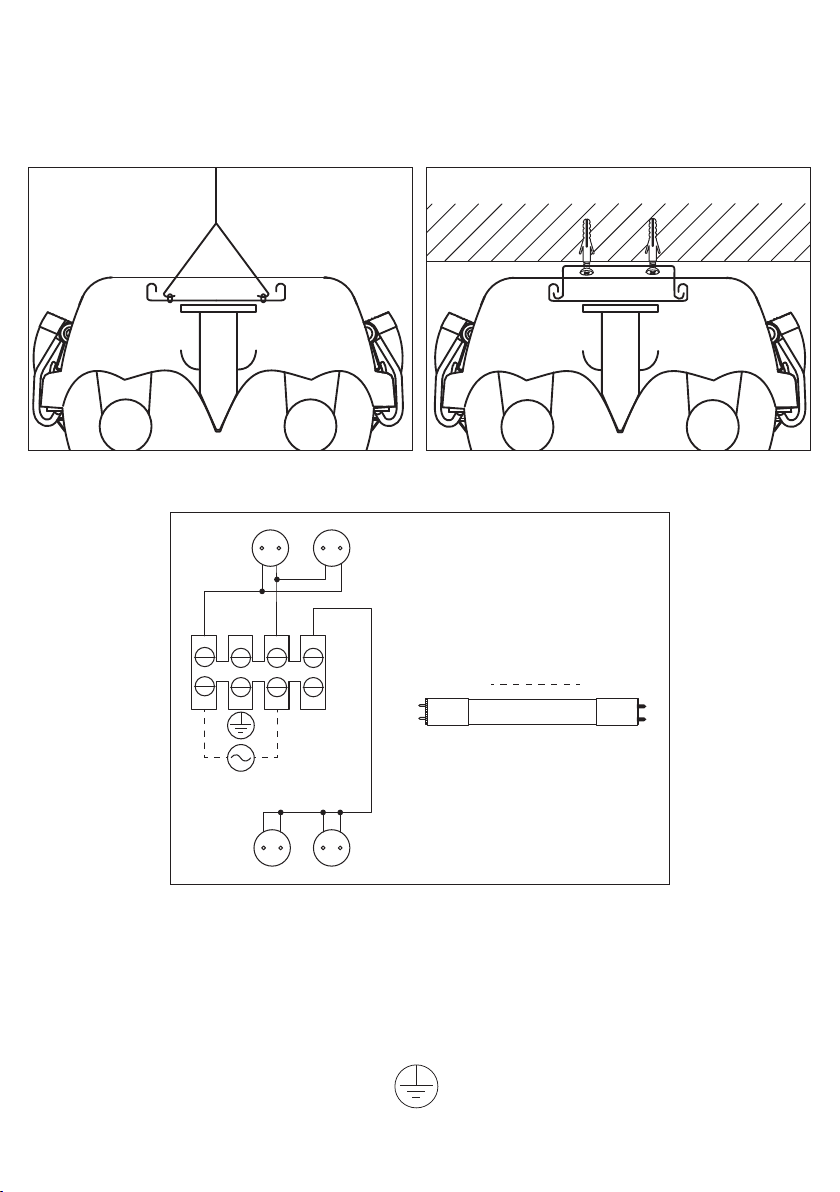

Sposób podłączenia zasilania
w zależności od rodzaju świetlówki:
Zasilana jednostronnie:
L N
Instrukcja montażu oprawy oświetleniowej/ Installation manual for lighting
xture/ Šviestuvo montavimo instrukcija/ Installationshandbuch/ Инструкция
монтажа светильника

UWAGA!!! PRZED PRZYSTĄPIENIEM DO MONTAŻU LUB NAPRAW NALEŻY
BEZWZGLĘDNIE UPEWNIĆ SIĘ, ŻE ZOSTAŁO ODŁĄCZONE ZASILANIE!!!
MONTAŻ OPRAWY:
1. Przy pomocy śrubokręta podważyć, a następnie zdjąć zaciski mocujące
klosz do oprawy.
2. Zdjąć klosz.
3. Otworzyć zabezpieczenia izdjąć panel mocujący urządzenia zapłonowe.
4. Odznaczyć miejsca, wktórych będzie przymocowana oprawa.
5. Wywiercić niezbędne otwory.
6. Przeprowadzić przewody zasilające przez specjalny otwór umieszczony
wobudowie.
7. Zamocować oprawę przykręcając ją do podłoża.
8. Podłączyć przewody zasilające do specjalnej kostki znajdującej się we-
wnątrz oprawy.
9. Zamontować panel mocujący urządzenia zapłonowe izamknąć zabezpie-
czenia.
10. Zamontować klosz przy użyciu specjalnych zacisków.
WYMIANA ŚWIETLÓWKI:
1. Przy pomocy śrubokręta podważyć, a następnie zdjąć zaciski mocujące
klosz do oprawy.
2. Zdjąć klosz.
3. Wymienić uszkodzoną świetlówkę
4. Zamontować klosz przy użyciu specjalnych zacisków.
PL
ORO-ATLAS-2XT860-G ORO-ATLAS-2XT8120-G ORO-ATLAS-2XT8150-G
ZASILANIE ~230V / 50 Hz ~230V / 50 Hz ~230V / 50 Hz
MOC 2 x18W / T8 LED 2 x36W / T8 LED 2 x54W / T8 LED
DŁUGOŚC L
SZEROKOŚĆ W
WYSOKOŚĆ H
660mm
112mm
70mm
1260mm
96mm
80mm
1560mm
96mm
80mm
TRZONEK G13 G13 G13
OPRAWA ŚWIETLÓWKOWA HERMETYCZNA

A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T860-G
Oprawa jest
przystosowana do
żarówek o
klasach energetycznych:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8120-G
Oprawa jest
przystosowana do
żarówek o
klasach energetycznych:

BEFORE STARTING ANY FIXING PROCEDURE, PLEASE MAKE SURETHE POWER
SUPLAY IS SWITCHED OFF!
INSTALING THE LAMP:
1. Using a screw driver lever then release the clamp holding the diuser to the
base.
2. Take diuser o.
3. Open safety bindings and take the panel holding ignition device o.
4. Mark the position o xing the base to the surface.
5. Drill necessary holes.
6. Lead the power wires through a cube gutter in the base of the xing.
7. Fix the xture by screwing it to the surface.
8. Connect the power wires to a special connector strip located in the base.
9. Install the panel with holds the ignition devices and lock the security bind-
ings
10. Install the diuser and lock it with the bindings.
CHANGING THE FLUORESCENT TUBE:
1. Using a screw driver lever then release the clamp holding the diuser to the
base
2. Take diuser o.
3. Change the broken uorescent tube.
4. Install the diuser and lock it with the bindings.
EN
ORO-ATLAS-2XT860-G ORO-ATLAS-2XT8120-G ORO-ATLAS-2XT8150-G
POWER SUPLY ~230V / 50 Hz ~230V / 50 Hz ~230V / 50 Hz
POWER 2 x18W / T8 LED 2 x36W / T8 LED 2 x54W / T8 LED
LENGTH L
WIDTH W
HEIGHT H
660mm
112mm
70mm
1260mm
96mm
80mm
1560mm
96mm
80mm
HANDLE G13 G13 G13
WATERPROOF FLUORESCENT LAMP

A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T860-G
This luminaire is
compable with bulbs
of the energy classes:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8120-G
This luminaire is
compable with bulbs
of the energy classes:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8120-G
This luminaire is
compable with bulbs
of the energy classes:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8150-G
This luminaire is
of the energy classes:

POZOR!!! PŘED MONTÁŽÍ ČI VÝMĚNOU ZÁŘIVKY SE UJISTĚTE, JESTLI JE OD-
POJEN EL. PROUD!!!
MONTÁŽNÍ POSTUP:
1. Pomocí šroubováku uvolnit spony, které pevně drží kryt svítidla.
2. Kryt sejmout.
3. Oddělit reektor svítidla od základny.
4. Místo upevnění označit.
5. Vyvrtat potřebné otvory.
6. Napájecí kabel protáhnout otvorem základny.
7. Základnu přišroubovat.
8. Připojit el.přívod na svorkovnici.
9. Připevnit reektor svítidla na základnu.
10. Nasadit kryt a připevnit ho pomocí spon.
VÝMĚNA ZÁŘIVKY:
1. Pomocí šroubováku uvolnit spony, které pevně drží kryt svítidla.
2. Kryt sejmout.
3. Vyměnit zářivky.
4. Nasadit kryt a připevnit ho pomocí spon.
Svítidlo nefunguje s pohybovými čidly.
CZ
ORO-ATLAS-2XT860-G ORO-ATLAS-2XT8120-G ORO-ATLAS-2XT8150-G
NAPĚTÍ ~230V / 50 Hz ~230V / 50 Hz ~230V / 50 Hz
VÝKON 2 x18W / T8 LED 2 x36W / T8 LED 2 x54W / T8 LED
DÉLKA L
ŠÍŘKA W
VÝŠKA H
660mm
112mm
70mm
1260mm
96mm
80mm
1560mm
96mm
80mm
PATICE G13 G13 G13
SVÍTIDLO ZÁŘIVKOVÉ

A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T860-G
Toto svídlo je
kompanbilní se
žárovkami
energeckých tríd:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8120-G
Toto svídlo je
kompanbilní se
žárovkami
energeckých tríd:

POZOR!!! PRED MONTÁŽOU SVIETIDLA JE TREBA SA UISTIŤ, ČI JE ODPOJEN
EL. PRÚD!!!
MONTÁŽNY POSTUP:
1. Pomocou skrutkovača uvoľniť spony, ktoré pevne drží kryt svietidla.
2. Kryt sňať.
3. Oddeliť reektor svietidla od základny.
4. Miesto upevnenie označiť.
5. Vyvŕtať potrebné otvory.
6. Napájací kábel pretiahnuť otvorom základny.
7. Základnu priskrutkovať.
8. Pripojiť el.prívod na svorkovnicu.
9. Pripevniť reektor svietidla na základnu.
10. Nasadiť kryt a pripevniť ho pomocou spon.
VÝMENA ŽIARIVKY:
1. Pomocou skrutkovača uvoľniť spony, ktoré pevne drží kryt svietidla.
2. Kryt sňať.
3. Vymeniť žiarivky.
4. Nasadiť kryt a pripevniť ho pomocou spon.
SK
ORO-ATLAS-2XT860-G ORO-ATLAS-2XT8120-G ORO-ATLAS-2XT8150-G
NAPÄTIE ~230V / 50 Hz ~230V / 50 Hz ~230V / 50 Hz
VÝKON 2 x18W / T8 LED 2 x36W / T8 LED 2 x54W / T8 LED
DLUŽKA L
ŠÍRKA W
VÝŠKA H
660mm
112mm
70mm
1260mm
96mm
80mm
1560mm
96mm
80mm
PÄTICE G13 G13 G13
SVIETIDLO ŽIARIVKOVÉ

A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T860-G
Toto sviedlo je
kompabilné so
žiarovkami
energeckých tried:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8120-G
Toto sviedlo je
kompabilné so
žiarovkami
energeckých tried:

ACHTUNG!!! VOR DER MONTAGE ODER DER REPARATION SOLL MAN SICH
ZWEIFELLOS VERGEWISSERN, OB DER STROM AUSGESCHALTET WURDE!!!
MONTAGE DER LEISTE:
1. Mit Hilfe eines Schraubenziehers die Klammern, die die Bedeckung festhal-
ten, abmachen.
2. Die Bedeckung abdecken.
3. Die Abschirmung önen und die Vorschaltgerätbedeckung abdecken.
4. Der Platz der Installierung der Leuchte bezeichnen.
5. Die nötigen Löcher bohren.
6. Die Speiseleitungen durch ein spezielles Loch in dem Gehäuse ziehen.
7. Die Leiste zum Grund anschrauben.
8. Die Leitungen zur speziellen Klemme innen der Leuchte anschliessen.
9. Die Vorschaltgerätbedeckung montieren und die Abschirmung schliessen.
10. Die Bedeckung mit den speziellen Klammern festmachen.
AUSTAUSCH DER LEUCHTSTOFFLAMPE:
1. Hilfe eines Schraubenziehers die Klammern, die die Bedeckung festhalten,
abmachen.
2. Die Bedeckung abdecken.
3. Die kaputte Lampe tauschen.
4. Die Bedeckung mit den speziellen Klammern festmachen.
DE
ORO-ATLAS-2XT860-G ORO-ATLAS-2XT8120-G ORO-ATLAS-2XT8150-G
SPEISUNG ~230V / 50 Hz ~230V / 50 Hz ~230V / 50 Hz
KRAFT 2 x18W / T8 LED 2 x36W / T8 LED 2 x54W / T8 LED
LÄNGE L
BREITE W
HÖHE H
660mm
112mm
70mm
1260mm
96mm
80mm
1560mm
96mm
80mm
GRIFF G13 G13 G13
HERMETISCHE LAMPE

A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T860-G
Diese Leuchte ist
geeignet für
Leuchtmiel
der Energieklasse:
A++
A+
A
B
C
D
E
E
D
C
B
A
A+
A++
874/2012
LED-POL
ORO-ATLAS-2X
T8120-G
Diese Leuchte ist
geeignet für
Leuchtmiel
der Energieklasse:

ВНИМАНИЕ!!! ПЕРЕД МОНТАЖЁМ ИЛИ РЕМОНТОМ НУЖНО УБЕДИТЬСЯ,
ЧТО ИСТОЧНИК ЭНЕРГИИ ОТКЛЮЧЁН!!!
МОНТАЖ ОПРАВЫ:
1. При помощи отвертки снять зажимы креплящие абажур к оправе
светильника.
2. Снять абажур.
3. Открыть предохранения и снять панель крепящую оборудование
запала.
4. Обозначитьить место, где будет прикреплена оправа.
5. Провертеть нужные отверстия.
6. Провести провода через специальное отверстие расположенное в
креплении.
7. Закрепить оправу прекручивая её к основанию.
8. Подсоединить провода к специальной косточке находящейся внутри
оправы.
9. Установить обратно панель крепящую оборудование запала и закрыть
предохранения.
10. Установить абажур при помощи специальных зажимов.
ЗАМЕНА ЛАМПЫ:
1. При помощи отвертки снять зажимы креплящие абажур к оправе
светильника.
2. Снять абажур.
3. Заменить дефектную лампу.
4. Установить абажур при помощи специальных зажимов.
RU
ORO-ATLAS-2XT860-G ORO-ATLAS-2XT8120-G ORO-ATLAS-2XT8150-G
ПИТАНИЕ ~230V / 50 Hz ~230V / 50 Hz ~230V / 50 Hz
МОЩОСТЬ 2 x18W / T8 LED 2 x36W / T8 LED 2 x54W / T8 LED
ДЛИНА L
ШИРИНА W
ВЫСОТА H
660mm
112mm
70mm
1260mm
96mm
80mm
1560mm
96mm
80mm
БИД ЦОКОЛЯ
ИСТОЧНИКА
СВИЕТА
G13 G13 G13
ГЕРМЕТИЧЕСКЙ СВЕТИЛНИК С ЛИНЕЙНЫМИ ЛАМПОЧКАМИ
