Leica S-ADAPTER H User manual

93 430 III/12/DLW/B
Leica Camera AG
I
Am Leitz-Park 5
35578 WETZLAR
I
DEUTSCHLAND
Telefon [phone]
I
Telefax [phone]
www.leica-camera.com
LEICA S-ADAPTER H
Anleitung |Instructions
Notice d’utilisation |Istruzioni
Instrucciones |取扱説明書
사용 설명서 |說明書
使用说明 |Инструкция

1
1a. 5
2
3a.
4
3

Deutsch..............................................................Seiten 1-11
English ............................................................. Pages 12-21
Français ...........................................................Pages 22-31
Italiano............................................................Pagine 32-41
Españiol ........................................................ Páginas 42-51
日本語 ........................................................... ページ 52-61
한국어........................................................... 62-71 페이지
繁體中文.......................................................... 頁次 72-81
德语........................................................................页82-91
Немецкий..............................................Страницы 92-101

3
2
3
VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
Leica möchte sich bei Ihnen für den Erwerb des Leica S-
Adapter H bedanken. Damit Sie alle Möglichkeiten dieses
Adapters richtig nutzen können, empfehlen wir Ihnen, zu-
nächst diese Anleitung zu lesen.

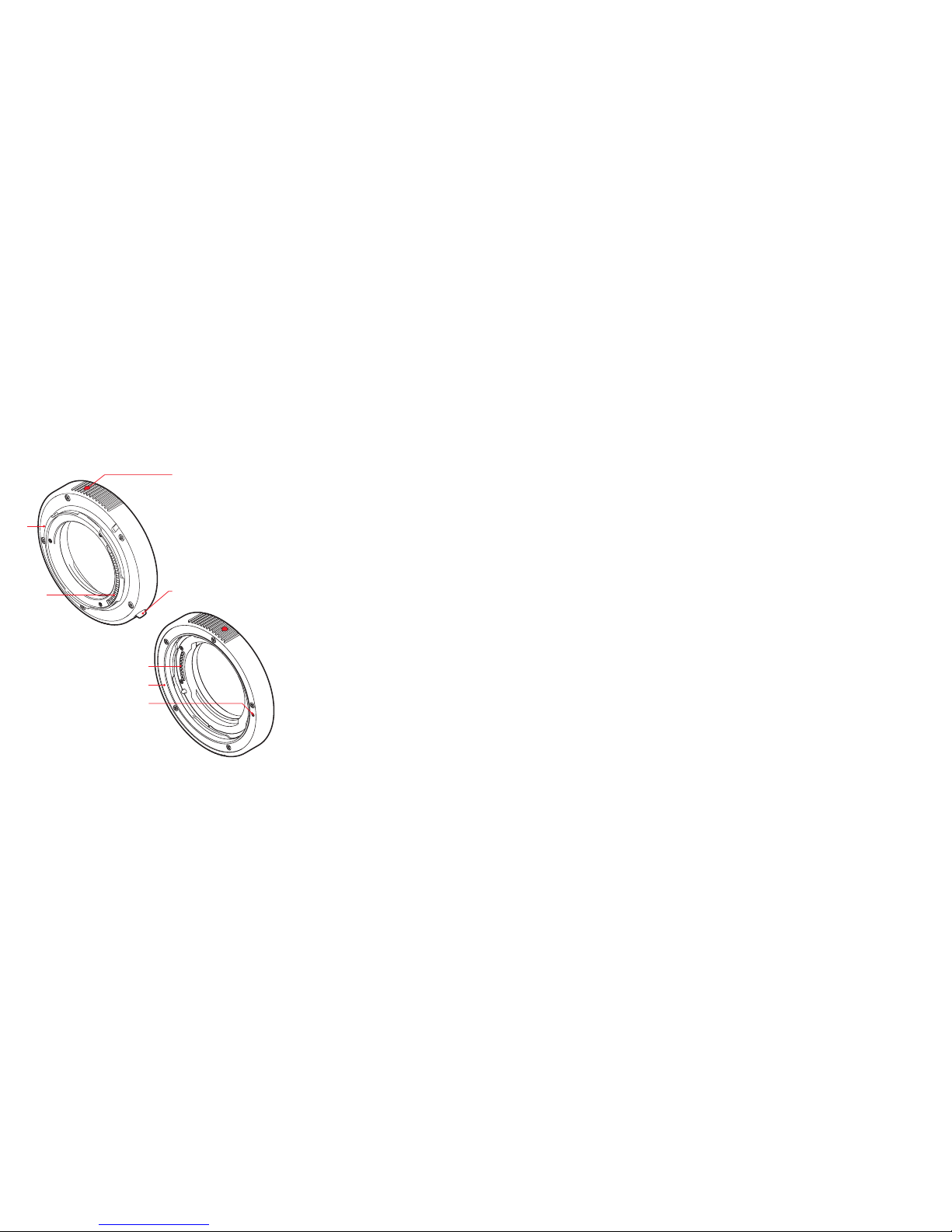

BEZEICHNUNG DER TEILE
1. Leica S-Objektivbajonett mit
a. Kontaktleiste
2. Roter Indexpunkt zum Ansetzen des Adapters an
die Kamera
3. Hasselblad H-Kamerabajonett mit
a. Kontaktleiste
4. Roter Indexpunkt zum Ansetzen des Objektivs an
den Adapter
5. Objektiv-Entriegelungsknopf

3
ENTSORGUNG ELEKTRISCHER UND
ELEKTRONISCHER GERÄTE
(Gilt für die EU, sowie andere europäische Länder
mit getrennten Sammelsystemen)
Dieses Gerät enthält elektrische und/oder elektronische
Bauteile und darf daher nicht im normalen Hausmüll entsorgt
werden! Stattdessen muss es zwecks Recycling an entspre-
chenden, von den Gemeinden bereitgestellten Sammelstel-
len abgegeben werden.
Dies ist für Sie kostenlos. Falls das Gerät selbst wechselbare
Batterien oder Akkus enthält, müssen diese vorher entnom-
men werden und ggf. ihrerseits vorschriftsmäßig entsorgt
werden. Weitere Informationen zum Thema bekommen Sie
bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungsunterneh-
men, oder dem Geschäft, in dem Sie dieses Gerät erworben
haben.
2
3

5
4
5
VERWENDBARE KAMERAS UND OBJEKTIVE
Der Leica S-Adapter H erlaubt die Verwendung von Hassel-
blad HC-/HCD-Objektiven (siehe S. 8) an Leica S-Kameras.
ANSETZEN DES ADAPTERS AN DIE KAMERA /
DES OBJEKTIVS AN DEN ADAPTER
1. Der Adapter wird genau wie ein S-Objektiv an die Kamera
angesetzt, bzw. abgenommen.
2. Das Hasselblad HC-/HCD-Objektiv wird genau so an
den Adapter angesetzt, bzw. abgenommen, wie es an die
Hasselblad H-Gehäuse erfolgen würde. Weitere Einzel-
heiten entnehmen Sie bitte den jeweiligen Kamera-. bzw.
Objektiv-Anleitungen

5
4
5
Hinweise:
• Um Schäden an den Geräten zu vermeiden, muss bei der
Verwendung der Kamera mit Adapter auf einem Stativ
darauf geachtet werden, dass kein Teil des jeweiligen Sta-
tivkopfes, bzw. dessen Befestigungsplatte über die vordere
Kante des Kameragehäuses hinausragt.
• Beim Einsatz des Adapters mit Aufsteck-Blitzgeräten werden
dessen ggf. vorhandene AF-Hilfslichter nicht angesteuert.
FUNKTIONEN
Der Leica S-Adapter H besitzt auf beiden Seiten die Schnitt-
stellen, d.h. Kontaktleisten des jeweiligen Kamera-Systems.
Zusammen mit diesen überträgt seine integrierte Elektronik
elektrische Steuerungen, Signale und Daten zwischen Ge-
häuse und Objektiv. Dadurch sind die Funktionen der Blende,
des Zentralverschlusses und des Autofokus im Objektiv
beide in vollem Umfang gewährleistet. Darüber hinaus wird
die verwendete Brennweite im Monitor angezeigt und im
EXIF-Datensatz der Aufnahmen aufgeführt.

7
6
7
A. Scharfeinstellung
Sowohl die automatische-, als auch die manuelle Scharfein-
stellung erfolgen genau so wie mit Leica S-Objektiven.
Hinweis:
Wenn die Kamera mittels Leica Image Shuttle über einen
Rechner gesteuert wird, kann das Objektiv nicht „manuell“
über die Software auf eine bestimmte Entfernung eingestellt
werden.
B. Belichtungsmessung
Es stehen alle 3 Messmethoden – Mehrfeld, mittenbetont
und Spot - uneingeschränkt zur Verfügung.
C. Belichtungs-Betriebsarten
Alle vier Betriebsarten - Programmautomatik (P), Blenden–
(T) und Zeitautomatik (A), manuelle Steuerung (M) - stehen
zur Verfügung.

7
6
7
D. Verwenden des Zentralverschlusses eines Hassel-
blad HC-/HCD-Objektivs
Wenn
a. der Hauptschalter der Kamera auf CS gestellt ist, und
b. eine Verschlusszeit im Bereich von 11s bis 1/750 s ein-
gestellt ist wird der Zentralverschluss dieser Objektive
eingesetzt. Kürzere oder längere Verschlusszeiten werden
mit dem Schlitzverschluss der Kamera gebildet –
unabhängig von der Einstellung des Hauptschalters.

8
99
LISTE DER VERWENDBAREN /
NICHT VERWENDBAREN HASSELBLAD-
OBJEKTIVE / OBJEKTIV-ZUBEHÖRE
verwendbar nicht verwendbar
HCD 4/28 H 1,7x Konverter
HC 3,5/35 H 13mm Zwischenring
HC 3,5/50-II H 26mm Zwischenring
HC 2,8/80 H 52mm Zwischenring
HC 2,2/100 H System CF-Adapter
HC MACRO 4/120-II
HC 3,2/150
HC 4/210
HC 4,5/300
HC 3,5-4,5/50-110
HCD 4-5,6/35-90

8
99
TECHNISCHE DATEN
Maße (Ø x H) ca. 114 x 46mm
Gewicht ca. 290g
LEICA IM INTERNET
Aktuelle Informationen zu Produkten, Neuheiten, Veranstal-
tungen und dem Unternehmen Leica erhalten Sie auf unse-
rer Homepage im Internet unter:
http://www.leica-camera.de

11
10
11
LEICA INFODIENST
Anwendungstechnische Fragen zu den Leica Produkten,
einschließlich der ggf. mitgelieferten Software beantwortet
Ihnen schriftlich, telefonisch, oder per E-Mail der Leica
Anwender-Service.
Auch für Kaufberatungen und die Bestellung von Anleitun-
gen ist er Ihr Ansprechpartner.
Alternativ können Sie Ihre Fragen ebenso über das Kontakt-
formular auf der Leica Camera AG Homepage (s. o.) an uns
richten.
Leica Camera AG
Anwender-Service / Software-Support
Postfach 1180
D-35599 Solms
Tel.: [phone] / -108
Fax: [phone]
[e-mail] / [e-mail]

11
10
11
LEICA KUNDENDIENST
Für die Wartung Ihrer Leica Ausrüstung sowie in Scha-
densfällen steht Ihnen der Customer Care Abteilung der
Leica Camera AG oder der Reparatur-Service einer Leica
Landesvertretung zur Verfügung (Adressenliste siehe Garan-
tiekarte).
Leica Camera AG
Customer Care
Solmser Gewerbepark 8
D-35606 Solms
Tel.: [phone]
Fax: [phone]
[e-mail]

13
12
13
FOREWORD
Dear customer,
Leica would like to thank you for purchasing the Leica S
adapter H.
In order to make best use of all the opportunities offered
by this adapter, we recommend that you first read these
instructions.
DESIGNATION OF PARTS
1. Leica S lens bayonet with
a. contact strip
2. Red index dot for attaching the adapter to the
camera
3. Hasselblad H camera bayonet with
a. contact strip
4. Red index dot for attaching the lens to the
adapter
5. Lens release button

13
DISPOSAL OF ELECTRICAL AND
ELECTRONIC EQUIPMENT
(Applies within the EU, and for other European
countries with separated waste collection systems)
This device contains electrical and/or electronic compo-
nents and therefore may not be disposed of as general
household waste. Instead it should be disposed of at a re-
cycling collection point provided by the local authority. This
costs you nothing.
If the device itself contains exchangeable (rechargeable) bat-
teries, these must be removed first and, if necessary, also
disposed of according to the relevant regulations.
You local authority or waste disposal authority, or the shop
where you bought this device, can provide you with further
information on this issue.
12
13

15
14
15
COMPATIBLE CAMERAS AND LENSES
The Leica S adapter H allows you to use Hasselblad HC/
HCD lenses (see also p. 18) on Leica S cameras.
ATTACHING THE ADAPTER TO THE CAMERA /
THE LENS TO THE ADAPTER
1. The adapter is attached to and detached from the camera
in exactly the same way as an S lens.
2. The Hasselblad HC/HCD lens is attached to and detached
from the adapter in exactly the same way as it would be
with the Hasselblad H housing. For further details, please
refer to the relevant camera or lens instructions.

15
14
15
Notes:
• To prevent damage to the equipment, when using the
camera and adapter on a tripod make sure that no parts
of the tripod head or the mounting plate protrudes beyond
the front edge of the camera housing.
• When using the adapter with detachable ash units, their
AF auxiliary lights may not be activated.
FUNCTIONS
The Leica S adapter H has interfaces on both sides, i.e.
contact strips for the relevant camera system. Its integrated
electronics use these interfaces to transmit electrical control
commands, signals and data between the housing and the
lens. This guarantees that the full range of aperture, central
shutter and autofocus functions are available on the lens. In
addition, the focal length used is displayed on the monitor
and pictures are stored in the EXIF data record.

17
16
17
A. Focusing
Both automatic and manual focusing are carried out in ex-
actly the same way as with Leica S lenses.
Note:
If the camera is being controlled by Leica Image Shuttle or
a computer, the lens cannot be set to a particular distance
manually.
B. Exposure metering
Unrestricted access to all three metering methods - multiple
field, center weighted and spot - is available.
C. Exposure modes
All four modes - automatic program (P), shutter speed (T)
and aperture priority (A), manual control (M) - are available.

17
16
17
D. Use of the central shutter on a Hasselblad HC/HCD lens
If
a. the main switch on the camera is set to CS, and
b, a shutter speed in the range 11s to 1/750s is set, the
central shutter on these lenses is used. Faster or slower
shutter speeds are covered by the focal plane shutter in
the camera - regardless of the main switch setting.

18
1919
LIST OF COMPATIBLE /
NON-COMPATIBLE HASSELBLAD
LENSES / LENS ACCESSORIES
Compatible Non-compatible
HCD 4/28 H 1.7x converter
HC 3.5/35 H 13mm intermediate ring
HC 3.5/50-II H 26mm intermediate ring
HC 2.8/80 H 52mm intermediate ring
HC 2.2/100 H system CF adapter
HC MACRO 4/120-II
HC 3.2/150
HC 4/210
HC 4.5/300
HC 3.5-4.5/50-110
HCD 4-5.6/35-90
