Lenovo J200 Assembly Instructions

7816, 7817, 7818, 7819, 9686, 9687, 9688, 9689, 9690, 9691

Lenovo 3000

Opmerking
Lees eerst de publicatie Veiligheid en garantie voor dit product en het gedeelte “Kennisgevingen”, op pagina 57 in dit boekje.
Derde uitgave (september 2007)
©Copyright Lenovo 2005, 2007.
Gedeelten ©Copyright IBM Corp. 2005.

Inhoudsopgave
Figuren ...............v
Hoofdstuk 1. Belangrijke veiligheids-
voorschriften ............1
Hoofdstuk 2. Overzicht ........3
Bronnen met aanvullende informatie ......3
Werken met apparaten die gevoelig zijn voor stati-
sche elektriciteit .............4
De plaats van de onderdelen .........5
Knoppen en aansluitingen aan de voorkant van de
computer ..............5
Aansluitingen aan de achterkant van de computer 6
Componenten .............8
Onderdelen op de systeemplaat .......9
Hoofdstuk 3. Opties installeren en
hardware vervangen .........13
Externe apparaten installeren ........13
De kap verwijderen............13
De frontplaat verwijderen en weer aanbrengen ..14
Interne opties installeren ..........16
Geheugen geheugen ..........16
PCI-adapters installeren .........17
Interne stations installeren ........20
Stations aansluiten ...........24
De batterij vervangen ...........27
De voedingseenheid vervangen........29
Het koelelement vervangen .........30
Een vaste-schijfstation vervangen .......33
Een optisch station vervangen ........36
Het diskettestation vervangen ........40
Een geheugenmodule vervangen .......41
Een PCI-kaart vervangen ..........42
De ventilatoreenheid vooraan vervangen ....45
De ventilatoreenheid achteraan vervangen ....46
Het toetsenbord vervangen .........49
De muis vervangen............50
Hoofdstuk 4. Het vervangen van de
onderdelen voltooien ........51
Stuurprogramma’s ............52
Hoofdstuk 5. Beveiligingsvoorzieningen 53
Geïntegreerd kabelslot ...........53
Oog voor hangslot ............54
Wachtwoordbeveiliging ..........54
Een vergeten wachtwoord wissen (CMOS wissen) 54
Bijlage. Kennisgevingen .......57
Kennisgeving televisie-uitvoer ........58
Handelsmerken .............58
Trefwoordenregister .........59
©Lenovo 2005, 2007. Gedeelten ©IBM Corp. 2005. iii

iv Gids voor het installeren en vervangen van hardware

Figuren
1. Knoppen en aansluitingen ........5
2. Aansluitingen aan de achterkant ......6

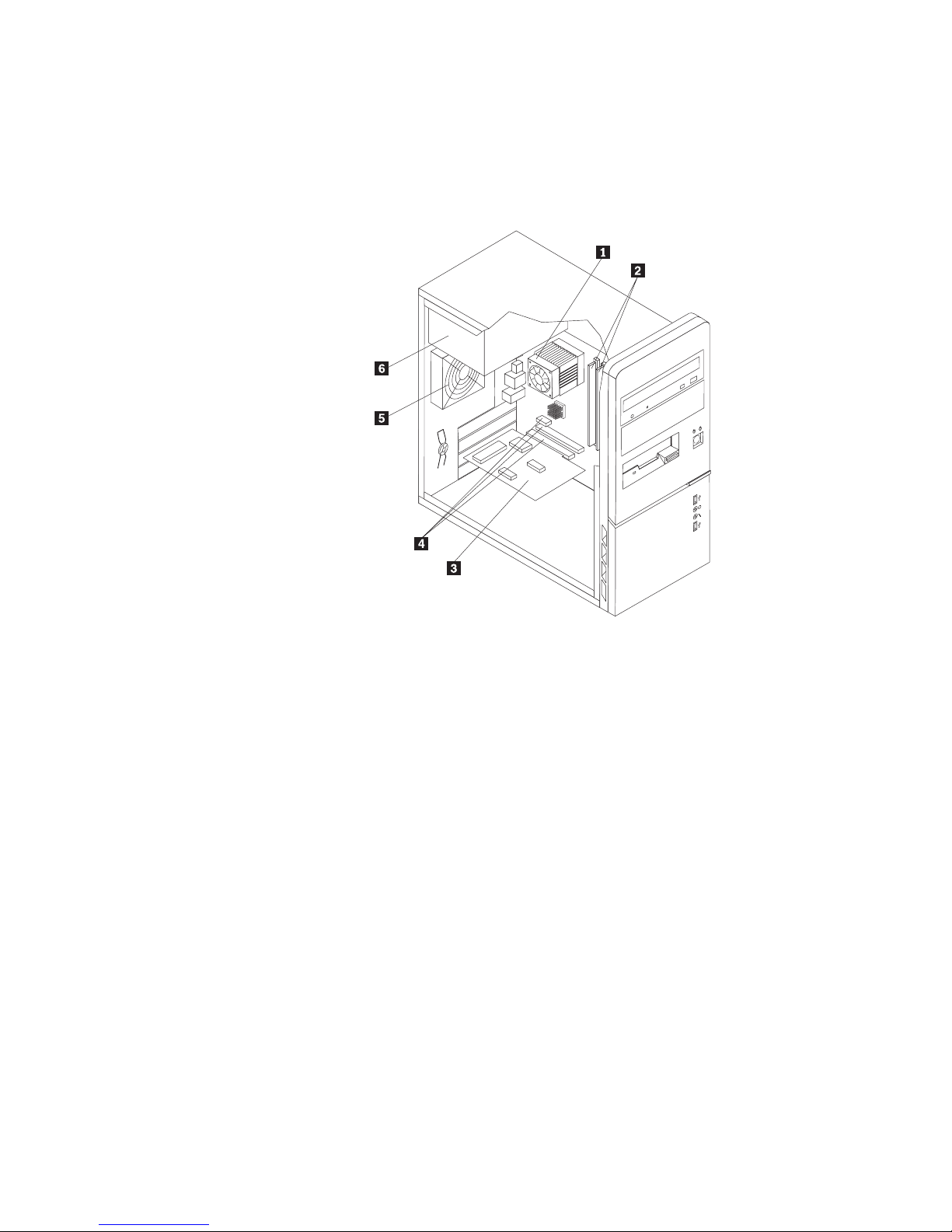

3. De plaats van de verschillende componenten 8

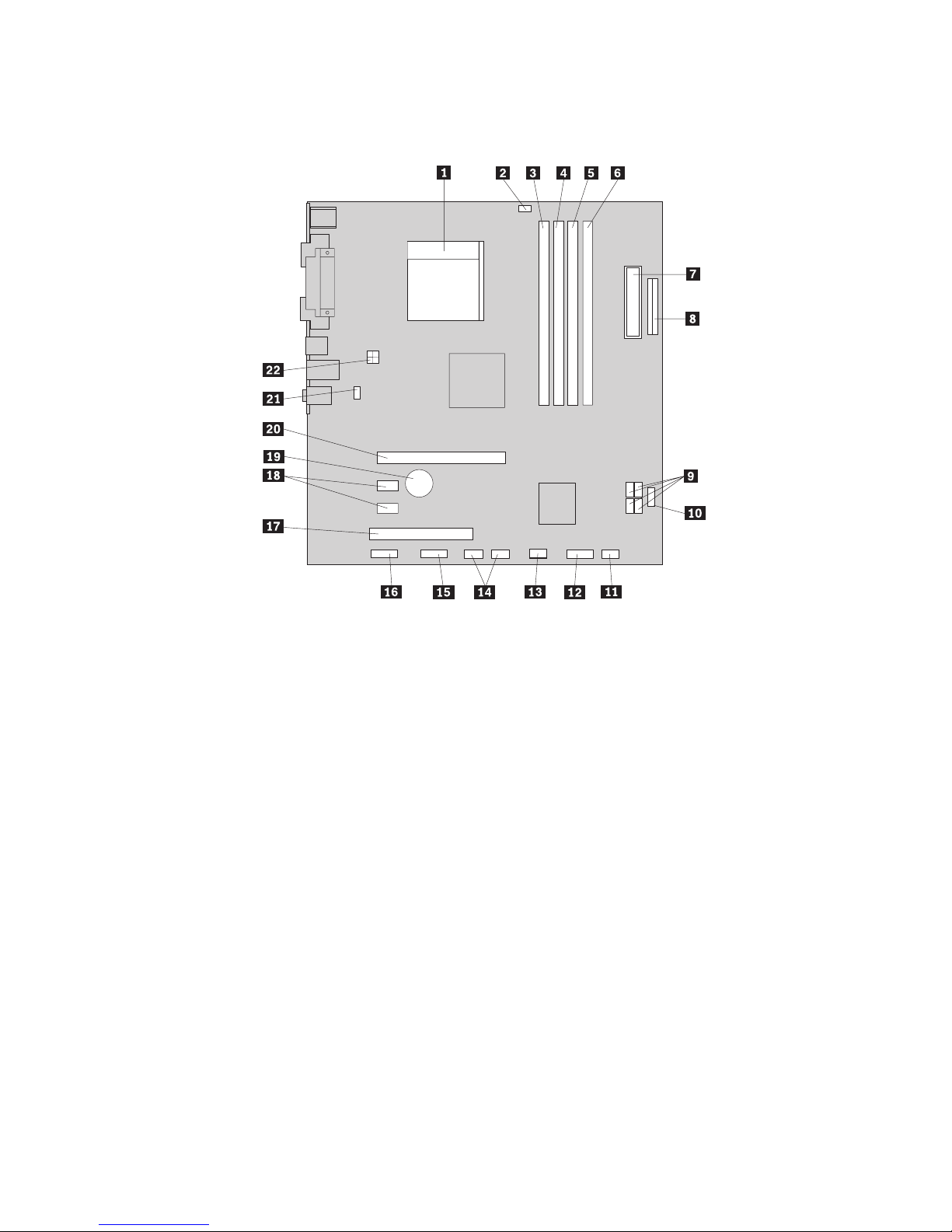

4. Plaats van de onderdelen op de systeemplaat 9
5. Plaats van de onderdelen op de systeemplaat 10
6. Plaats van de onderdelen op de systeemplaat 11
7. De kap van de computer verwijderen ....14
8. De frontplaat verwijderen ........15
9. Klemmetje openen ..........16
10. De geheugenmodule op zijn plaats zetten 17
11. De adapterklem openen ........18
12. De adapterklem sluiten ........19
13. Plaats van stationscompartimenten.....21
14. De plaats van de extra montagebeugel ...23
15. Een montagebeugel installeren ......24
16. Een nieuw station installeren.......24
17. Het eerste optische-schijfstation installeren 25
18. Een parallel-ATA-station installeren ....25
19. Een serieel-ATA-station installeren .....27
20. De batterij verwijderen .........28
21. De batterij installeren .........29
22. De schroeven van de voedingseenheid verwij-
deren ..............30
23. Het koelelement verwijderen (bevestigd met
een klem) .............31
24. Het koelelement verwijderen (bevestigd met
schroeven) .............31
25. Het koelelement op de plastic beugel vast-
klemmen .............32
26. De schroeven voor de module met koelelement
en ventilator weer aanbrengen ......33
27. Het vaste-schijfstation verwijderen .....34
28. Het vaste-schijfstation in de beugel plaatsen 35
29. Het vaste-schijfstation en de beugel installeren 36
30. Het optische station verwijderen .....38
31. Montagebeugel voor het optische-schijfstation 38
32. Een nieuw station installeren.......39
33. Het diskettestation verwijderen ......40
34. Montagebeugel voor het diskettestation 41
35. De geheugenmodule verwijderen .....41
36. De geheugenmodule aanbrengen .....42
37. De PCI-adapter verwijderen .......43
38. Een nieuwe PCI-kaart installeren .....44
39. De ventilatoreenheid vooraan verwijderen 45
40. De ventilatoreenheid vooraan vervangen 46
41. De ventilatoreenheid achteraan verwijderen 47
42. De ventilatoreenheid achteraan vervangen 48
43. Toetsenbordaansluitingen, standaard en USB 49
44. Muisaansluitingen, standaard en USB ....50
45. De kap van de computer weer aanbrengen 51
46. Geïntegreerd kabelslot .........53
47. Oog voor hangslot ..........54
©Lenovo 2005, 2007. Gedeelten ©IBM Corp. 2005. v

vi Gids voor het installeren en vervangen van hardware

Hoofdstuk 1. Belangrijke veiligheidsvoorschriften
Let op!
Het is belangrijk dat u, voordat udeze handleiding gaat gebruiken, kennis
neemt van de veiligheidsvoorschriften voor dit product. Raadpleeg de bij dit
product geleverde publicatie Veiligheid en garantie voor de meest recente informa-
tie op het gebied van veiligheid. Door de veiligheidsvoorschriften goed in uop
te nemen, verkleint ude kans op persoonlijk letsel en op schade aan het pro-
duct.
Als ugeen exemplaar meer hebt van de publicatie Veiligheid en garantie,kunt uer
een downloaden vanaf de Support-website van Lenovo op
http://www.lenovo.com/support.
©Lenovo 2005, 2007. Gedeelten ©IBM Corp. 2005. 1

2Gids voor het installeren en vervangen van hardware

Hoofdstuk 2. Overzicht
Deze publicatie bevat instructies voor het vervangen van de CRU’s (Customer
Replaceable Units).
Deze gids bevat niet voor alle onderdelen een procedure. Er wordt van uitgegaan
dat kabels, schakelaars en bepaalde mechanische onderdelen door worden vervan-
gen een onderhoudsmonteur die geen stapsgewijze instructies nodig heeft.
Opmerking: Gebruik alleen onderdelen die door Lenovo zijn verstrekt.
In deze gids vindt uinstructies voor het installeren of vervangen van de volgende
onderdelen:
vBatterij
vFrontplaat
vVoedingseenheid
vKoelelement
vVaste schijf
vOptisch station
vDiskettestation
vGeheugenmodules
vPCI-adapter
vVentilatoreenheid vooraan
vVentilatoreenheid achteraan
vToetsenbord
vMuis
Bronnen met aanvullende informatie
Als utoegang hebt tot internet, kunt udaar de meest recente informatie voor uw
computer bekijken.
Uvindt er:
vInformatie over het verwijderen en installeren van CRU’s
vInstructievideo’s voor het verwijderen en installeren van CRU’s
vPublicaties
vInformatie over probleemoplossing
vInformatie over onderdelen
vDownloads en stuurprogramma’s
vLinks naar andere nuttige informatiebronnen op internet
vTelefoonlijst voor ondersteuning
Deze vindt uop:
http://www.lenovo.com/support
©Lenovo 2005, 2007. Gedeelten ©IBM Corp. 2005. 3

Werken met apparaten die gevoelig zijn voor statische elektriciteit
Open de antistatische verpakking met het nieuwe onderdeel pas als het bescha-
digde onderdeel uit de computer is verwijderd en uklaar bent om het nieuwe
onderdeel te installeren. Statische elektriciteit is ongevaarlijk voor uzelf, maar kan
leiden tot ernstige schade aan de onderdelen van de computer.
Neem bij het omgaan met onderdelen en computercomponenten de volgende voor-
zorgsmaatregelen in acht om schade door statische elektriciteit te voorkomen:
vBeweeg zo min mogelijk. Door wrijving kan er statische elektriciteit ontstaan.
vGa altijd voorzichtig om met onderdelen en andere computercomponenten. Pak
adapterkaarten, geheugenmodules, systeemplaten en microprocessors bij de rand
beet. Raak nooit onbeschermde elektronische componenten aan.
vZorg ook dat anderen de onderdelen en andere computercomponenten niet aan-
raken.
vVoordat ueen nieuw onderdeel installeert, houdt ude antistatische verpakking
met dat onderdeel minstens 2seconden tegen een metalen afdekplaatje van een
uitbreidingssleuf aan, of tegen een ander ongeverfd metalen oppervlak op de
computer. Hiermee vermindert ude statische lading van de verpakking en van
uw lichaam.
vInstalleer het nieuwe onderdeel zo mogelijk direct in de computer, zonder het
eerst neer te leggen. Als uhet onderdeel neer moet leggen nadat uhet uit de
verpakking hebt gehaald, leg het dan op de antistatische verpakking op een
vlakke ondergrond.
vLeg het onderdeel niet op de kap van de computer of op een metalen onder-
grond.
4Gids voor het installeren en vervangen van hardware

De plaats van de onderdelen
In dit hoofdstuk vindt ueen aantal afbeeldingen die uhelpen vast te stellen waar
de diverse onderdelen van de computer zich bevinden.
Knoppen en aansluitingen aan de voorkant van de computer
In Figuur 1ziet uwaar de knoppen en aansluitingen zich aan de voorkant van de
computer bevinden.
Opmerking: Niet alle computermodellen beschikken over de volgende knoppen
en aansluitingen.
1 USB-poort 3 Microfoonaansluiting
2 Hoofdtelefoonaansluiting 4 USB-poort
Figuur 1. Knoppen en aansluitingen
Hoofdstuk 2. Overzicht 5

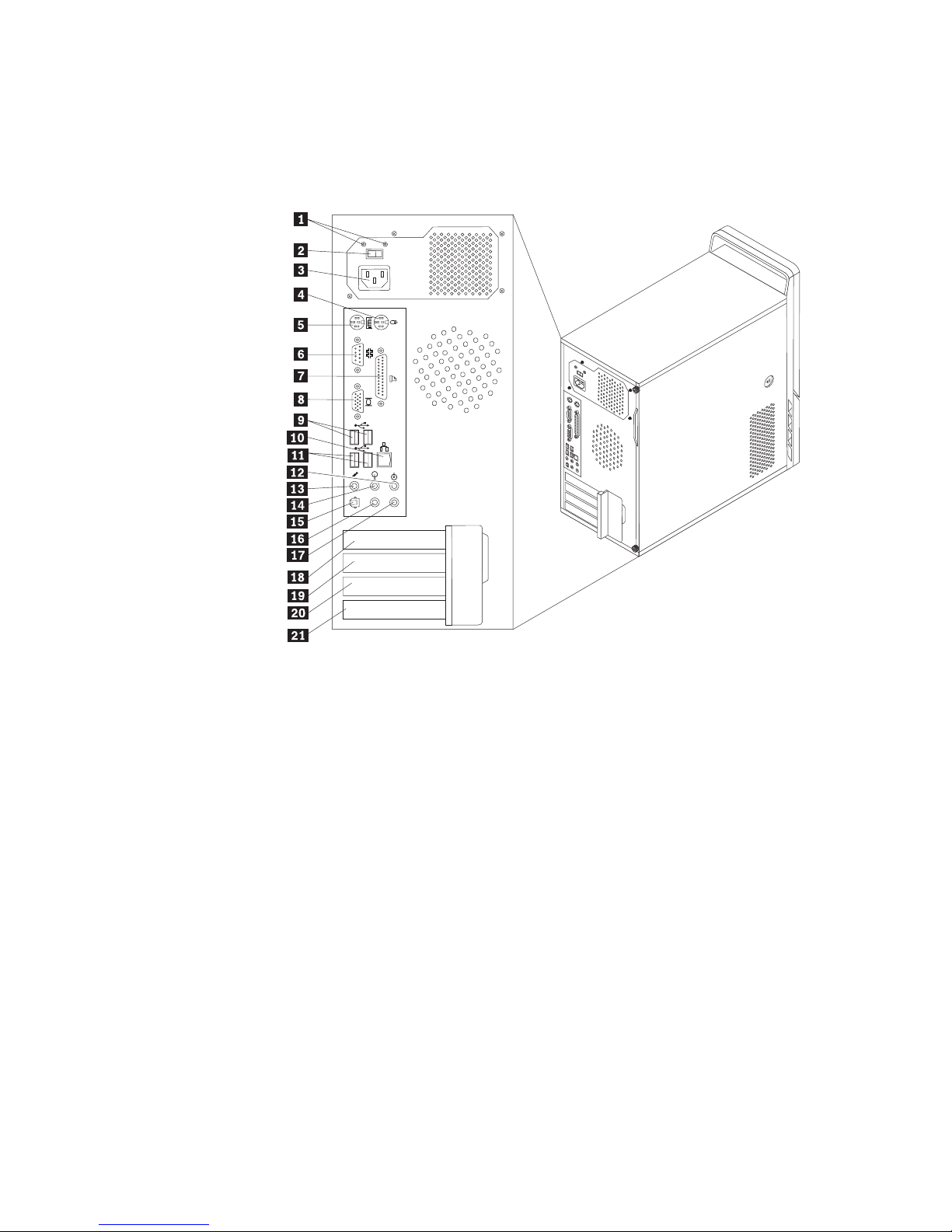

Aansluitingen aan de achterkant van de computer
In Figuur 2ziet uwaar de aansluitingen aan de achterkant van de computer zich
bevinden. Sommige aansluitingen op de achterkant van de computer zijn voorzien
van een kleurcode. Dit vergemakkelijkt de aansluiting van de kabels.
1 Diagnoselampje netvoeding 12 Audiolijningang
2 Voltageschakelaar (bepaalde
modellen)
13 Microfoonaansluiting
3 Voedingsaansluiting 14 Audiolijnuitgang
4 Aansluiting voor standaard
muis
15 SPDIF-uitgang
5 Toetsenbordaansluiting (stan-
daard)
16 C/LFE-aansluiting
6 Seriële aansluiting 17 Aansluiting surround achter
7 Parallelle poort 18 Aansluiting voor PCI Express x1-kaart of
PCI Express x16 graphics-kaart
8 VGA-beeldschermaansluiting 19 Aansluiting voor PCI Express x1-kaart of
PCI Express x16 graphics-kaart
9 USB-poorten (2) 20 Aansluiting voor PCI-kaart of PCI Express
1x-kaart
10 Ethernet-aansluiting 21 Aansluiting PCI-adapter
11 USB-poorten (2)
Figuur 2. Aansluitingen aan de achterkant
6Gids voor het installeren en vervangen van hardware

Aansluiting Beschrijving
Muisaansluiting (stan-
daard)
Hierop kunt ueen muis, trackball of ander aanwijsapparaat
aansluiten dat een standaard-muisaansluiting heeft.
Toetsenbordaansluiting
(standaard)
Hierop kunt ueen toetsenbord aansluiten dat een standaard-
toetsenbordaansluiting heeft.
USB-poorten Hierop kunt uapparaten aansluiten waarvoor een USB-poort
(Universal Serial Bus) vereist is, bijvoorbeeld een USB-toetsen-
bord, -muis, -scanner of -printer. Als umeer dan acht USB-
apparaten hebt, kunt ueen USB-hub aanschaffen om extra
USB-apparaten aan te sluiten.
Ethernet-aansluiting Hierop kunt ueen Ethernet-kabel voor een LAN (local area
network) aansluiten.
Opmerking: Om de computer te laten voldoen aan de FCC-
richtlijnen (Klasse B), dient ueen Ethernet-kabel van categorie
5te gebruiken.
Seriële aansluiting Hierop sluit ueen externe modem, een seriële printer of een
ander apparaat aan dat gebruikmaakt van een 9-pens seriële
poort.
Parallelle poort Wordt gebruikt voor het aansluiten van een parallelle printer,
een parallelle scanner of een ander apparaat dat gebruik maakt
van een 25-pens parallelle poort.
Audiolijningang Hier komen de audiosignalen binnen van een extern audioap-
paraat, zoals een stereo-installatie. Als ueen extern audioap-
paraat aansluit, verbindt ude audiolijnuitgang van het
apparaat met een kabel met de audiolijningang van de compu-
ter.
Audiolijnuitgang Via deze uitgang worden audiosignalen van de computer ver-
zonden naar externe apparaten, zoals actieve luidsprekers
(luidsprekers met ingebouwde versterker), hoofdtelefoons,
multimediatoetsenborden of de audiolijningang van een stereo-
installatie of een ander extern opnameapparaat.
Hoofdstuk 2. Overzicht 7

Componenten
Hoe ude kap van de computer opent, leest uin “De kap verwijderen” op pagina
13.
In Figuur 3kunt uzien waar de verschillende onderdelen zich bevinden.
1 Ventilator en koelelement van
processor
4 Aansluitingen voor PCI- en PCI Express-
kaarten
2 Geheugenmodules (2) 5 Ventilatoreenheid achteraan
3 PCI-adapterkaart 6 Voedingseenheid
Figuur 3. De plaats van de verschillende componenten
8Gids voor het installeren en vervangen van hardware

Onderdelen op de systeemplaat
De systeemplaat, ook wel het moederbord genoemd, is de hoofdprintplaat in de
computer. De systeemplaat zorgt voor de uitvoering van alle basisfuncties en
ondersteunt daarnaast een verscheidenheid aan apparaten. Uw computer is uitge-
rust met een van de drie typen systeemplaten die in de volgende afbeeldingen te
zien zijn.
In Figuur 4ziet ude plaats van de onderdelen op de systeemplaat van bepaalde
computermodellen.
1 Ventilatoraansluiting voor micro-
processor
13 USB-poorten vooraan (2)
2 Microprocessor en koelelement 14 Batterij
3 Geheugenaansluiting 115 CMOS wis/herstel-jumper
4 Geheugenaansluiting 216 Seriële poort (COM)
5 Geheugenaansluiting 317 Aansluitingen voor PCI-kaarten (2)
6 Geheugenaansluiting 418 Aansluiting voor mono luidspreker
7 Diskettestationaansluiting 19 Audioaansluiting frontplaat
8 IDE-aansluiting 20 CD-IN-aansluiting
9 Voedingsaansluiting 21 Aansluiting voor PCI Express x16 grafi-
sche kaart
10 Voedingsaansluiting ventilator 22 Aansluiting voor PCI Express x1-kaart
11 SATA IDE-aansluiting (4) 23 Aansluiting voor systeemventilator
12 Aansluiting frontplaat 24 12V-voedingsaansluiting
Figuur 4. Plaats van de onderdelen op de systeemplaat
Hoofdstuk 2. Overzicht 9

In Figuur 5ziet ude plaats van de onderdelen op de systeemplaat van bepaalde
computermodellen.
1 Microprocessor en koelelement 12 USB-poorten vooraan (2)
2 Ventilatoraansluiting voor
microprocessor
13 Seriële poort (COM)
3 Geheugenaansluiting 114 LEO-aansluiting
4 Geheugenaansluiting 215 CD-IN-aansluiting
5 Voedingsaansluiting 16 Audioaansluiting frontplaat
6 Diskettestationaansluiting 17 Aansluitingen voor PCI-kaarten (2)
7 IDE-aansluiting 18 Aansluiting voor PCI Express x1-kaart
8 CMOS wis/herstel-jumpers (2) 19 Batterij
9 Voedingsaansluiting ventilator 20 Aansluiting voor PCI Express x16 grafi-
sche kaart
10 SATA IDE-aansluitingen (4) 21 Aansluiting voor systeemventilator
11 Aansluiting frontplaat 22 12V-voedingsaansluiting
Figuur 5. Plaats van de onderdelen op de systeemplaat
10 Gids voor het installeren en vervangen van hardware

In Figuur 6ziet ude plaats van de onderdelen op de systeemplaat van bepaalde
computermodellen.
1 Microprocessor en koelelement 12 Aansluiting frontplaat
2 Ventilatoraansluiting voor microp-
rocessor
13 Voedingsaansluiting ventilator
3 Geheugenaansluiting 114 USB-poorten vooraan (2)
4 Geheugenaansluiting 215 Seriële poort (COM)
5 Geheugenaansluiting 316 Audioaansluiting frontplaat
6 Geheugenaansluiting 417 Aansluiting PCI-adapter
7 Voedingsaansluiting 18 Aansluitingen voor PCI Express
x1-kaarten (2)
8 Diskettestationaansluiting 19 Batterij
9 SATA IDE-aansluitingen (4) 20 Aansluiting voor PCI Express x16
grafische kaart
10 USB-poort voorpaneel 21 Aansluiting voor systeemventilator
11 CMOS wis/herstel-jumper 22 12V-voedingsaansluiting
Figuur 6. Plaats van de onderdelen op de systeemplaat
Hoofdstuk 2. Overzicht 11

12 Gids voor het installeren en vervangen van hardware
