重要安全資訊
警 警
警告 告 告： ： ：
使 使
使用 用 用本 本 本手 手 手冊 冊 冊之 之 之前 前 前， ， ，請 請 請務 務 務必 必 必閱 閱 閱讀 讀 讀並 並 並瞭 瞭 瞭解 解 解所 所 所有 有 有和 和 和本 本 本產 產 產品 品 品相 相 相關 關 關的 的 的安 安 安全 全 全資 資 資訊 訊 訊。 。 。請 請 請參 參 參閱 閱 閱本 本 本章 章 章節 節 節中 中 中的 的 的資 資 資訊 訊 訊， ， ，以 以 以及 及 及本 本 本產 產 產品 品 品隨 隨 隨
附 附
附之 之 之
安 安
安
全 全
全
、 、
、
保 保
保
固 固
固
和 和
和
設 設
設
定 定
定
手 手
手
冊 冊
冊
中 中
中的 的 的安 安 安全 全 全資 資 資訊 訊 訊。 。 。閱 閱 閱讀 讀 讀並 並 並瞭 瞭 瞭解 解 解本 本 本安 安 安全 全 全資 資 資訊 訊 訊可 可 可降 降 降低 低 低發 發 發生 生 生人 人 人員 員 員傷 傷 傷害 害 害及 及 及產 產 產品 品 品損 損 損壞 壞 壞的 的 的風 風 風險 險 險。 。 。
如果您遺失
安 全 、 保 固 和 設 定 手 冊 的副本，可從Lenovo®支援中心網站http://www.lenovo.com/support取
得可攜式文件格式(PDF)版本。Lenovo支援中心網站也會以其他語言提供 安全、保固和設定手冊 以
及本
使 用 手 冊 。
服務及升級
請勿嘗試自行維修產品，除非客戶支援中心或說明文件指示您這麼做。並請僅將產品送至經核准修理您特
定產品的『服務提供者』。
附 附
附註 註 註： ： ：客戶可以自行升級或更換部分電腦零件。升級通常稱之為選用項目。客戶獲准自行安裝的更換零件
稱為『客戶可自行更換組件』或CRU。凡是適合客戶自行安裝的選用配備或自行更換的CRU，Lenovo
都會提供說明文件。您在安裝或更換零件時，必須嚴格遵循所有指示。當電源指示燈處於『熄滅』狀態
時，並不表示產品內部的電壓等級為零。當您要為配備電源線的產品卸下外殼前，請確定已關閉電源，
而且產品電源線並未連接任何電源。如需相關資訊，請參閱第25頁第5章『安裝或更換硬體』。如果
您有任何疑問或疑慮，請與客戶支援中心聯絡。
拔掉電源線之後，雖然您電腦內已沒有運作中零件，但為了您的安全仍會提出下列警告。
警 警
警告 告 告： ： ：
危 危
危險 險 險的 的 的運 運 運作 作 作中 中 中零 零 零件 件 件。 。 。手 手 手指 指 指和 和 和身 身 身體 體 體其 其 其他 他 他部 部 部分 分 分不 不 不可 可 可靠 靠 靠近 近 近。 。 。
警 警
警告 告 告： ： ：
更 更
更換 換 換任 任 任何 何 何CRU CRU CRU之 之 之前 前 前， ， ，請 請 請關 關 關閉 閉 閉電 電 電腦 腦 腦， ， ，並 並 並等 等 等待 待 待3 3 3到 到 到5 5 5分 分 分鐘 鐘 鐘， ， ，讓 讓 讓電 電 電腦 腦 腦冷 冷 冷卻 卻 卻下 下 下來 來 來後 後 後再 再 再卸 卸 卸下 下 下外 外 外殼 殼 殼。 。 。
預防靜電
靜電對人體雖然無害，但卻可能嚴重損壞電腦元件和選用配備。不當處理對靜電敏感的零件，會導致零
件損壞。當您打開選用配備或CRU的外包裝時，請勿開啟內含零件的防靜電保護袋，直到有指示引導
您安裝該零件。
當您處理選用配備或CRU，或者在電腦內部執行作業時，請採取下列預防措施，以免靜電引起損壞：
•減少身體的移動。移動會導致您周圍產生靜電。
•請隨時小心處理元件。在處理配接卡、記憶體模組、及電路板時，請抓住邊緣。切勿觸摸曝露在外的
電路。
©CopyrightLenovo2011,2012iii iii
iii

•防止他人碰觸元件。
•當您安裝選用配備或CRU時，請將內含零件的防靜電保護袋，與金屬擴充槽外殼或電腦上其他未經塗飾
的金屬表面碰觸至少兩秒鐘。如此可減少保護袋及您身體上的靜電。
•可能的話，將對靜電敏感的零件從防靜電保護袋取出後，請立即安裝，不要讓零件離手。如果無法直接進
行安裝，請將防靜電保護袋放在平坦表面，再將零件放置其上。
•請勿將零件放在電腦機殼及其他金屬表面上。
電源線和電源整流器
限使用產品製造廠商提供的電源線和電源整流器。
電源線須通過安全檢驗。在德國，電源線必須是H05VV-F、3G、0.75mm2，或更適合的型號。如果
是在其他國家，請依照各國規定使用合適類型。
請勿將電源線纏繞在電源整流器或其他物品上。這樣做會導致電線磨損、斷裂或捲曲；進而造成安全
上的危險。
請勿將電源線佈置在容易被踩到、將人絆倒或被物品擠壓的地方。
避免電線及電源整流器接觸液體。例如，請勿將電源線或電源整流器放在洗手槽、浴缸、廁所附近，或用液
體清潔劑清理過的地板上。液體會引起短路，尤其是在因為不當使用而壓壞電線或電源整流器的情況下。液
體還會使電源線端子及（或）整流器上的連接器終端逐漸腐蝕，最終導致過熱。
請務必以正確的順序連接電源線及訊號線，並確保所有電源線連接器都穩固且完全地插入插座。
請勿使用任何交流電輸入接腳已腐蝕，或交流電輸入處或電源整流器上任何地方有過熱跡象（如塑料
變形）的電源整流器。
請勿使用任一端電源接點有腐蝕或過熱跡象或有任何明顯損壞的電源線。
延長線及相關裝置
確定您使用的延長線、穩壓保護器、不斷電系統(UPS)和多孔延長線符合產品的用電要求。請勿超載使用這
些裝置。如果使用電源排插，負載不應超過電源排插的輸入額定功率。有關電源負載、電源需求及輸入額定
功率的問題，請向電氣技術人員請教以獲得更多資訊。
插頭和插座
如果電腦設備所要使用的插座（電源插座）看起來損壞或腐蝕，請讓合格的電氣技術人員更換插座後再使用。
請勿彎曲或修改插頭。如果插頭損壞，請洽詢製造廠商聯絡，以便更換新插頭。
請勿與耗用大量電力的其他家用或商用電器共用電源插座；否則，電壓不穩可能會損壞您的電腦、資料、
或連接的裝置。
某些產品配有三叉插頭。這類插頭只適合接地電源插座。這是一種安全特殊裝置。請勿試圖將三叉插頭插入
不接地的插座，否則安全特殊裝置會失效。如果您無法將插頭插入插座，請與電氣技術人員聯絡，取得經
核准的插座整流器，或將插座更換為能啟用此安全特殊裝置的插座。請絕對不要超載使用電源插座。整
體系統負載不應超過分支電路額定功率的百分之八十。有關電源負載及分支電路額定功率的問題，請向
電氣技術人員請教以獲得更多資訊。
確保您使用的電源正確地連線、容易觸及且位置接近設備。請勿將電源線完全拉長而處於受壓的狀態。
ivThinkCentreEdge使用手冊

請確定電源插座所提供的電壓與電流，適用於您正在安裝的產品。
從電源插座拔出或插入設備電源線時應小心。
外接裝置
除非外接裝置使用通用序列匯流排(USB)和1394接線，不然請勿在電腦開啟電源期間，連接或拔除外
接裝置的接線；否則，可能會損壞電腦。為了避免損壞附加裝置的可能性，請在電腦關機後至少等待五
秒鐘，才卸除外接式裝置。
熱能和產品通風
在開啟電源以及電池正在充電時，電腦、電源整流器和許多配件都會發熱。請務必遵循下列基本的預防措施：
•當電腦、電源整流器或配件正在運作或電池正在充電時，請勿讓它們和膝部或身體的任何部位接觸過
久。在一般操作期間，您的電腦、電源整流器和許多配件都會發熱。長久接觸身體可能會引起不舒服
或潛在的皮膚灼傷。
•請勿在易燃物附近或易爆炸的環境下為電池充電、操作電腦、電源整流器或配件。
•為了安全、舒適和可靠的操作，本產品提供通風槽、風扇及散熱器。這些特殊裝置可能會由於產品放置在
床、沙發、地毯或其他彈性表面上而不慎被阻塞。切勿妨礙、遮蔽、或停用這些特殊裝置。
請至少每三個月檢查一次桌上型電腦的灰塵堆積狀況。在檢查電腦之前，請關閉電源並從電源插座拔除電腦
電源線；然後清除通風口和擋板縫隙間的灰塵。當您注意到外部有灰塵堆積時，請檢查並清除電腦內部的
灰塵，包括散熱器散熱片、電源供應器通風口以及風扇。在打開機殼之前，請務必關閉電腦電源並拔除
接線。儘量避免在人來人往附近2英尺的範圍內操作電腦。如果必須在人來人往之處或附近操作電腦，
請經常檢查電腦並進行必要的清理。
為了安全起見並使您的電腦保持最佳效能，使用桌上型電腦時，請遵循下列基本預防措施：
•電腦插電時，務必安裝外殼。
•定期檢查電腦外部是否有灰塵堆積。
•清除擋板通風孔和所有橫騎縫線上的灰塵。位於灰塵多或人來人往區域的電腦，清理的次數可能要更
頻繁。
•請勿限制或阻塞通風口。
•請勿在傢俱中儲存或操作您的電腦，因為這樣會讓電腦過熱。
•電腦周圍的溫度不能超過35°C(95°F)。
•請勿安裝空氣濾淨裝置。該裝置有礙適當冷卻。
作業環境
使用電腦的最佳環境溫度宜在10°C-35°C(50°F-95°F)，濕度宜介於35%到80%。如果電腦的儲存或運輸
環境溫度低於10°C(50°F)，請在使用電腦之前，讓低溫的電腦緩慢回升到最佳作業溫度，即10°C-35°C
(50°F-95°F)。在極端的情況下，這個程序可能耗費兩個小時。如果沒有讓電腦進入最佳作業溫度就開機使
用，可能會導致電腦損壞無法修復。
如果可以，請將電腦置於通風良好的乾燥區域，並且避免陽光直射。
請讓您的電腦遠離電風扇、收音機、大功率喇叭、冷氣機、及微波爐等電器，因為這些電器所產生的強大
磁場，會損壞螢幕與硬碟中的資料。
請勿將飲料放置於電腦或其他附加裝置的上方或旁邊。如果液體潑灑或流入電腦或附加裝置，可能會
引起短路或其他損壞。
©CopyrightLenovo2011,2012v v
v

請勿在鍵盤上飲食或抽煙。掉入鍵盤的微粒會造成損毀。
數據機安全資訊
警 警
警告 告 告： ： ：
為 為
為了 了 了減 減 減少 少 少火 火 火災 災 災發 發 發生 生 生的 的 的危 危 危險 險 險， ， ，請 請 請務 務 務必 必 必使 使 使用 用 用Underwriters Underwriters UnderwritersLaboratories Laboratories Laboratories(UL) (UL) (UL)所 所 所列 列 列出 出 出或 或 或經 經 經過 過 過加 加 加拿 拿 拿大 大 大標 標 標準 準 準協 協 協會 會 會
(Canadian (Canadian
(CanadianStandards Standards StandardsAssociation, Association, Association,(CSA) (CSA) (CSA)) ) )認 認 認證 證 證的 的 的No. No. No.26 26 26AWG AWG AWG（ （ （含 含 含） ） ）以 以 以上 上 上（ （ （例 例 例如 如 如No. No. No.24 24 24AWG AWG AWG） ） ）的 的 的電 電 電話 話 話線 線 線。 。 。
如欲在使用電話設備時，降低火災、觸電或傷害的危險，請務必遵循基本的安全預防措施，例如：
•請勿在雷電暴風期間安裝電話線。
•請勿將電話插座安裝於潮濕處，除非該電話插座是特別針對潮濕位置而設計的。
•請勿碰觸非隔離的電話線或終端機，除非該電話線已經自網路介面拔除。
•安裝或修改電話線時，請小心謹慎。
•請避免在雷雨期間使用電話（無線型電話除外）。因為可能會有遠端閃電電擊的危險。
•請勿在瓦斯外洩區附近，使用電話報告瓦斯外洩情形。
雷射產品使用遵守事項
警 警
警告 告 告： ： ：
安 安
安裝 裝 裝雷 雷 雷射 射 射產 產 產品 品 品（ （ （如 如 如CD-ROM CD-ROM CD-ROM、 、 、DVD DVD DVD光 光 光碟 碟 碟機 機 機、 、 、光 光 光纖 纖 纖裝 裝 裝置 置 置或 或 或轉 轉 轉送 送 送器 器 器） ） ）時 時 時， ， ，請 請 請注 注 注意 意 意下 下 下列 列 列事 事 事項 項 項： ： ：
• •
•請 請 請勿 勿 勿卸 卸 卸下 下 下外 外 外蓋 蓋 蓋。 。 。卸 卸 卸下 下 下雷 雷 雷射 射 射產 產 產品 品 品的 的 的外 外 外蓋 蓋 蓋可 可 可能 能 能導 導 導致 致 致曝 曝 曝露 露 露於 於 於危 危 危險 險 險的 的 的雷 雷 雷射 射 射輻 輻 輻射 射 射。 。 。裝 裝 裝置 置 置內 內 內沒 沒 沒有 有 有可 可 可維 維 維修 修 修的 的 的零 零 零件 件 件。 。 。
• •
•若 若 若不 不 不按 按 按照 照 照指 指 指定 定 定的 的 的控 控 控制 制 制、 、 、調 調 調整 整 整或 或 或執 執 執行 行 行程 程 程序 序 序， ， ，可 可 可能 能 能會 會 會造 造 造成 成 成有 有 有害 害 害輻 輻 輻射 射 射線 線 線外 外 外洩 洩 洩。 。 。
危 危
危險 險 險
某 某
某些 些 些雷 雷 雷射 射 射產 產 產品 品 品包 包 包含 含 含內 內 內嵌 嵌 嵌式 式 式3A 3A 3A類 類 類或 或 或3B 3B 3B類 類 類雷 雷 雷射 射 射二 二 二極 極 極體 體 體。 。 。這 這 這類 類 類光 光 光碟 碟 碟機 機 機的 的 的使 使 使用 用 用者 者 者應 應 應注 注 注意 意 意下 下 下列 列 列聲 聲 聲明 明 明。 。 。
在 在
在開 開 開啟 啟 啟光 光 光碟 碟 碟機 機 機時 時 時， ， ，會 會 會發 發 發生 生 生雷 雷 雷射 射 射輻 輻 輻射 射 射。 。 。請 請 請勿 勿 勿直 直 直視 視 視光 光 光束 束 束或 或 或以 以 以光 光 光學 學 學儀 儀 儀器 器 器直 直 直接 接 接檢 檢 檢視 視 視。 。 。並 並 並避 避 避免 免 免直 直 直接 接 接暴 暴 暴露 露 露在 在 在光 光 光束 束 束中 中 中。 。 。
電源供應器聲明

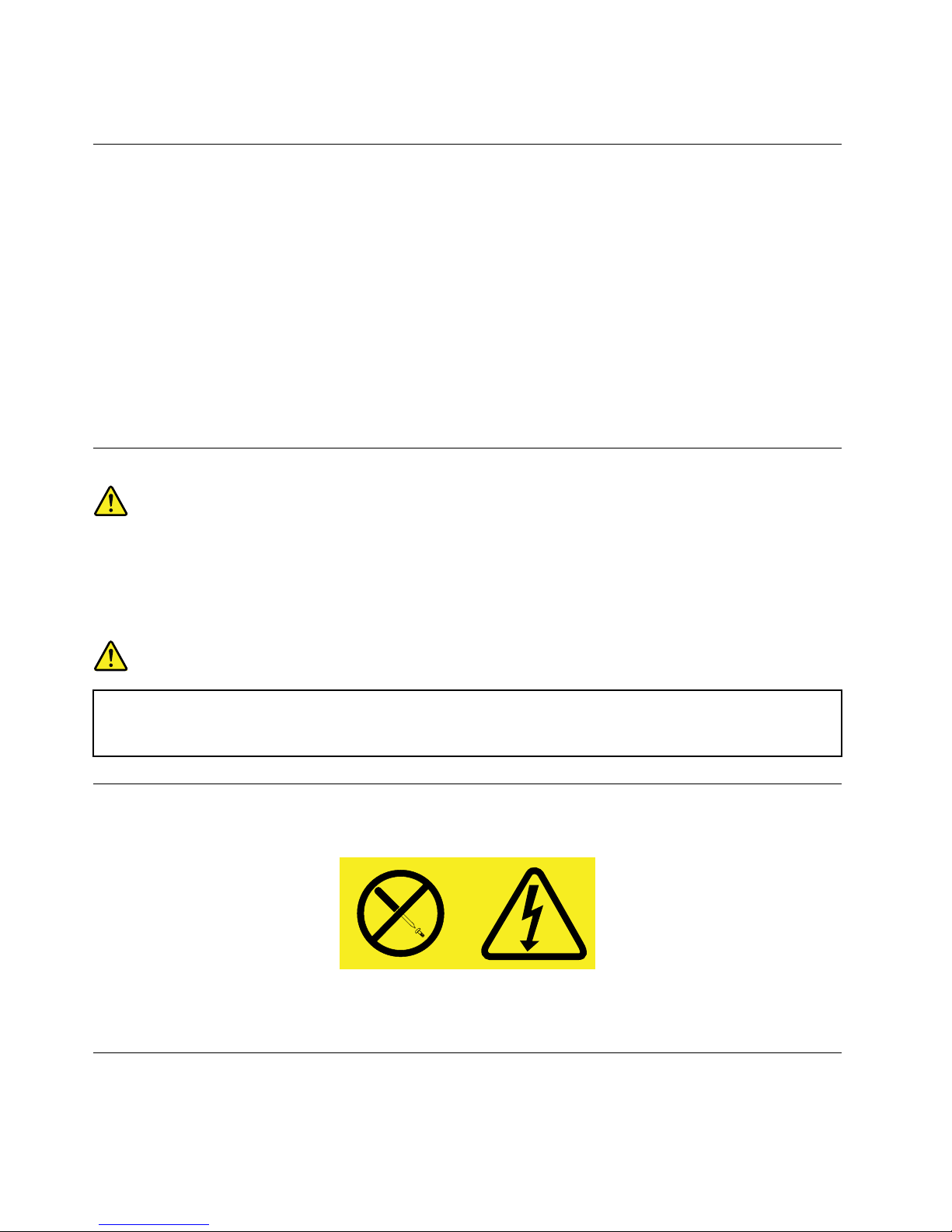

切勿卸下電源供應器外蓋或貼有下列標籤的任何組件。
貼有這些標籤的任何元件內部存有危險電壓、電流和能量。這些元件內部沒有可維修的零件。如果您懷疑其
中任何一個零件有問題，請洽詢維修技術人員處理。
清潔與維護
請保持電腦與工作區的清潔。清理電腦之前，請先關閉電腦並且拔除電源線。請勿直接對電腦噴灑清潔劑，
或者使用任何含有可燃性物質的清潔劑來清理電腦。請將清潔劑噴灑在軟布上，然後擦拭電腦表面。
viThinkCentreEdge使用手冊

第1章產品概觀
本章提供電腦功能、規格、由Lenovo提供之軟體程式、接頭位置、元件、系統主機板上零件與內部磁碟
機的相關資訊。
功能
本節介紹電腦功能。此資訊適用於各種型號。
如果要檢視有關特定機型的資訊，請執行下列其中一個步驟：
•遵循第41頁第7章『使用SetupUtility程式』中的指示，進入SetupUtility程式。然後，選取Main Main
Main➙ ➙ ➙
System System
SystemSummary Summary Summary以檢視資訊。
•在Windows環境中，按一下開 開
開始 始 始，用滑鼠右鍵按一下電 電 電腦 腦 腦，然後選取內 內 內容 容 容以檢視資訊。
微 微
微處 處 處理 理 理器 器 器
您的電腦配備以下其中一種微處理器（內部快取大小視機型而異）：
•Intel®Core™i3微處理器
•IntelCorei5微處理器
•IntelCorei7微處理器
•IntelCeleron®微處理器
•IntelPentium®微處理器
記 記
記憶 憶 憶體 體 體
您的電腦支援多達兩組雙倍資料傳輸率3的小型雙直列記憶體模組(DDR3SODIMMs)。
附 附
附註 註 註： ： ：最大系統記憶體容量為8GB。
內 內
內部 部 部磁 磁 磁碟 碟 碟機 機 機
•讀卡機（部分型號提供）
•一部Slim序列式先進附加技術(SATA)光碟機
•一個硬碟（標準SATA硬碟機）；一個固態硬碟(SSD)（部分型號提供）
視 視
視訊 訊 訊子 子 子系 系 系統 統 統
•一個DisplayPort輸出接頭（部分型號提供）
音 音
音訊 訊 訊子 子 子系 系 系統 統 統
•整合式高清晰度(HD)音訊
•前方面板的麥克風連接器和耳機連接器
附 附
附註 註 註： ： ：電腦中已安裝整合式麥克風。當外接式麥克風連接到前方面板的麥克風接頭時，按一下開 開 開始 始 始➙ ➙ ➙控 控 控
制 制
制台 台 台➙ ➙ ➙聲 聲 聲音 音 音以進入『聲音』視窗。在錄 錄 錄製 製 製標籤上，會顯示兩個選項：High High HighDefinition Definition DefinitionAudio Audio Audio裝 裝 裝置 置 置及整 整 整合 合 合式 式 式
麥 麥
麥克 克 克風 風 風。用滑鼠右鍵按一下High High HighDefinition Definition DefinitionAudio Audio Audio裝 裝 裝置 置 置，然後選取設 設 設為 為 為預 預 預設 設 設裝 裝 裝置 置 置，以啟用外接式麥克風。
•內建喇叭（安裝在部分型號中）
連 連
連通 通 通性 性 性
©CopyrightLenovo2011,20121 1
1

•10/100/1000Mbps乙太網路控制器
系 系
系統 統 統管 管 管理 理 理特 特 特性 性 性
•儲存開機自我測試(POST)硬體測試結果的能力
•桌面管理介面(DMI)
桌面管理介面為使用者提供通用途徑，以存取電腦所有層面的相關資訊，包括處理器類型、安裝日期、連
接的印表機和其他周邊設備、電源以及維護記錄。
•IntelMatrixStorageManager
IntelMatrixStorageManager是一種裝置驅動程式，可為特定Intel晶片系統主機板上的SATARAID5陣
列和SATARAID10陣列提供支援以強化硬碟效能。
•開機前執行環境(PXE)
開機前執行環境是使用與資料儲存裝置（例如硬碟機）及所安裝作業系統無關之網路介面啟動電腦的
環境。
•系統管理(SM)基本輸入/輸出系統(BIOS)和SM軟體
SMBIOS規格在允許使用者或應用程式儲存及擷取特定電腦相關資訊的BIOS中定義資料結構和
存取方法。
•WakeonLAN
WakeonLAN是允許透過網路訊息開啟或喚醒電腦的一種乙太網路電腦網路標準。此訊息通常由另一台
在相同區域網路中的電腦所執行的程式送出。
•WakeonRing
WakeonRing（有時稱為WakeonModem）是讓支援的電腦和裝置從睡眠或休眠模式回復的規格。
•WindowsManagementInstrumentation(WMI)
WindowsManagementInstrumentation是一組WindowsDriverModel擴充，其提供檢測元件藉以提供資
訊及通知的作業系統介面。
輸 輸
輸入 入 入/ / /輸 輸 輸出 出 出(I/O) (I/O) (I/O)功 功 功能 能 能
•9插腳序列埠
•六個通用序列匯流排(USB)接頭（側面面板兩個，後方面板四個）
•一個乙太網路接頭
•兩個音訊接頭（麥克風接頭和耳機接頭）
如需相關資訊，請參閱第8頁『找出電腦正面的接頭、控制項與指示燈』及第9頁『找出電腦背面的
連接器』。
擴 擴
擴充 充 充
•一個硬碟機槽
•一個光碟機槽
電 電
電源 源 源供 供 供應 應 應器 器 器
您的電腦配備150瓦自動電壓感應電源供應器。
安 安
安全 全 全特 特 特性 性 性
•內嵌在韌體中的ComputraceAgent軟體
•機殼開啟開關（又稱為入侵開關）
•啟用或停用裝置的能力
2 2
2ThinkCentreEdge使用手冊

•啟用和停用USB接頭的能力
•具備指紋辨識器的鍵盤（部分型號配備）
•開機密碼(POP)、管理者密碼和硬碟密碼，可防止有人未經授權使用您的電腦
•啟動順序控制
•於無鍵盤或滑鼠的情況下啟動
•支援整合型鋼纜鎖（Kensington安全鎖）
如需相關資訊，請參閱第21頁第4章『安全』。
預 預
預先 先 先安 安 安裝 裝 裝的 的 的軟 軟 軟體 體 體程 程 程式 式 式
您的電腦已預先安裝一些軟體程式，讓您的工作更容易、更安全。如需相關資訊，請參閱第4頁『軟
體概觀』。
預 預
預先 先 先安 安 安裝 裝 裝的 的 的作 作 作業 業 業系 系 系統 統 統
您的電腦已預先安裝Microsoft®Windows®7作業系統。
已 已
已通 通 通過 過 過相 相 相容 容 容性 性 性認 認 認證 證 證或 或 或測 測 測試 試 試的 的 的作 作 作業 業 業系 系 系統 統 統1（視型號而異）
•Linux®
•MicrosoftWindowsXPProfessionalSP3
1.本說明文件付印時，此處所列的作業系統正在進行相容性認證或測試。本手冊出版之後，可能有其他的作業系統經
Lenovo確認與您的電腦相容。本清單得隨時變更。如果要判斷作業系統是否通過相容性認證或測試，請查看作業系
統供應商的網站。
第1章.產品概觀3 3
3

規格
本節列出電腦的實體規格。
尺 尺
尺寸 寸 寸
寬度：406公釐（15.98英吋）
高度：512公釐（20.16英吋）
厚度：71.5公釐（2.81英吋）
重 重
重量 量 量
出貨時的最大配置：8公斤（17.64磅）
環 環
環境 境 境
•氣溫：
運作中：10°C至35°C(50°F至95°F)
儲存空間：-40°C至60°C（-40°F至140°F）
儲存空間：-10°C至60°C（14°F至140°F）（不含包裝）
•濕度：
運作中：20%至80%（非凝結）
儲存空間：20%至90%（非凝結）
•海拔：
運作中：-50至10000英尺（-15.2至3048公尺）
儲存空間：-50至35000英尺（-15.2至10668公尺）
電 電
電源 源 源輸 輸 輸入 入 入
•輸入電壓：
–低範圍：
最小值：100交流電電壓
最大值：127交流電電壓
輸入頻率範圍：50至60赫玆
–高範圍：
最小值：200交流電電壓
最大值：240交流電電壓
輸入頻率範圍：50至60赫玆
軟體概觀
電腦隨附預先安裝的作業系統和數個由Lenovo提供的軟體程式。
Lenovo所提供的軟體
下列軟體程式是由Lenovo提供，協助您提高生產力並減少與維護電腦的相關成本。電腦隨附的軟體程
式，可能因電腦機型和預先安裝的作業系統而異。
LenovoThinkVantageTools
LenovoThinkVantage®Tools程式會引導您到資訊來源的主機，讓您能輕鬆存取各項工具，讓您的工作更
容易、更安全。
4 4
4ThinkCentreEdge使用手冊

若要存取LenovoThinkVantageTools程式，請按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools。
下表列出您可從LenovoThinkVantageTools程式中存取的程式。若要存取某個程式，請按兩下對應的圖示。
表 格 1. Lenovo ThinkVantage Tools 中 的 程 式 圖 示 名 稱
程 程
程式 式 式名 名 名稱 稱 稱Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools中 中 中的 的 的圖 圖 圖示 示 示名 名 名稱 稱 稱
CreateRecoveryMedia原廠回復磁片
FingerprintSoftware（部分型號提供）指紋辨識器（部分型號提供）
LenovoSolutionCenter系統性能狀態與診斷程式
SimpleTapSimpleTap
ThinkVantagePasswordManager密碼儲存庫
ThinkVantagePowerManager電源控制
ThinkVantageRescueandRecovery®加強備份及還原
ThinkVantageSystemUpdate更新與驅動程式
CommunicationsUtilityWeb會議
ViewManager螢幕配置
LenovoWelcome
LenovoWelcome程式介紹許多Lenovo內建的創新特性，並逐步引導您完成一些重要的設定作業，以協
助您充分運用電腦的功能。
FingerprintSoftware（部分型號提供）
部分鍵盤所提供的整合式指紋辨識器可讓您註冊指紋，將指紋關聯於開機密碼、硬碟密碼及Windows密
碼。因此，指紋鑑別可以取代密碼，讓使用者存取時更簡單又安全。只有特定的電腦才配備指紋辨識鍵盤，
當然您也可以為支援此選用配備的電腦選購此配備。
LenovoSolutionCenter
附 附
附註 註 註： ： ：視電腦的製造日期而定，您的電腦會針對診斷目的而預先安裝LenovoSolutionCenter程式或Lenovo
ThinkVantageToolbox程式。如需LenovoThinkVantageToolbox程式的相關資訊，請參閱第66頁『Lenovo
ThinkVantageToolbox』。
LenovoSolutionCenter程式可協助您進行疑難排解並解決電腦問題。這個程式結合了診斷測試、系統資
訊收集、安全狀態和支援資訊，並且會提供能充分發揮系統效能的提示與要訣。如需詳細資訊，請參閱
第66頁『LenovoSolutionCenter』。
ProductRecovery
ProductRecovery程式可讓您將硬碟的內容還原至原廠預設值。
SimpleTap
只要使用SimpleTap程式，就可以透過快速的方法自訂一些基本的電腦設定，例如：將喇叭設定為靜音、調
整音量、鎖定電腦作業系統、啟動程式、開啟網頁、開啟檔案等。您也可以使用SimpleTap程式存取Lenovo
AppShop，為自己下載各種應用程式和電腦軟體。
如果要啟動SimpleTap程式，請執行下列任一動作：
•按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙SimpleTap SimpleTap SimpleTap。
•按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然後按兩下SimpleTap SimpleTap SimpleTap。
第1章.產品概觀5 5
5

•按一下桌面上紅色的SimpleTap啟動點。在您首次啟動SimpleTap程式之後，桌面上就會有紅色的啟
動點。
•如果您的鍵盤上有藍色ThinkVantage按鈕，請按下這個按鈕。
附 附
附註 註 註： ： ：只有在預先安裝Windows7作業系統的特定機型上，才有SimpleTap程式可用。如果Windows7機型
沒有預先安裝SimpleTap程式，請從http://www.lenovo.com/simpletap進行下載。
ThinkVantagePasswordManager
ThinkVantagePasswordManager程式可自動擷取及填寫用於Windows應用程式和網站的鑑別資訊。
附 附
附註 註 註： ： ：如果LenovoThinkVantageTools程式中的密 密 密碼 碼 碼儲 儲 儲存 存 存庫 庫 庫圖示變暗，表示您必須手動安裝ThinkVantage
PasswordManager程式，才能啟用其功能。若要安裝ThinkVantagePasswordManager程式，請執行下列
動作：
1.按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然後按兩下密 密 密碼 碼 碼儲 儲 儲存 存 存庫 庫 庫。
2.遵循螢幕上的指示。
3.當安裝程序完成時，密 密
密碼 碼 碼儲 儲 儲存 存 存庫 庫 庫圖示就會變成啟用狀態。
ThinkVantagePowerManager
ThinkVantagePowerManager程式可提供您的ThinkCentre®Edge電腦方便、彈性和完整的電源管理。利用
ThinkVantagePowerManager程式，您可以調整電源設定以達到系統效能和省電的最佳平衡。
ThinkVantageRescueandRecovery
ThinkVantageRescueandRecovery程式是單一按鍵的回復與還原解決方案，包括一組自行回復工具，可協助
您診斷電腦問題、取得協助，並從系統損毀中回復，即使無法啟動Windows作業系統時亦可。
附 附
附註 註 註： ： ：如果LenovoThinkVantageTools中的加 加 加強 強 強備 備 備份 份 份及 及 及還 還 還原 原 原圖示呈灰暗色狀態，表示您必須手動安裝
ThinkVantageRescueandRecovery程式，才能啟用其功能。若要安裝ThinkVantageRescueandRecovery程
式，請執行下列動作：
1.按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然後按兩下加 加 加強 強 強備 備 備份 份 份及 及 及還 還 還原 原 原。
2.遵循螢幕上的指示。
3.當安裝程序完成時，加 加
加強 強 強備 備 備份 份 份及 及 及還 還 還原 原 原圖示就會變成啟用狀態。
LenovoThinkVantageToolbox（部分型號提供）
附 附
附註 註 註： ： ：視電腦的製造日期而定，您的電腦會針對診斷目的而預先安裝LenovoSolutionCenter程式或Lenovo
ThinkVantageToolbox程式。如需LenovoSolutionCenter程式的相關資訊，請參閱第66頁『Lenovo
SolutionCenter』。
LenovoThinkVantageToolbox程式可協助您維護電腦、提升運算安全、診斷電腦問題、熟悉Lenovo提供的
創新技術，以及取得電腦的相關資訊。如需詳細資訊，請參閱第66頁『LenovoThinkVantageToolbox』。
ThinkVantageSystemUpdate
ThinkVantageSystemUpdate程式可協助您下載及安裝套裝軟體（ThinkVantage應用程式、裝置驅動程式、
BIOS更新和其他協力廠商應用程式），使電腦上的軟體保持最新的版本。
CommunicationUtility
CommunicationsUtility程式讓您可在單一位置集中控制整合式相機和麥克風設定。它控制整合式麥克風和相
機的進階設定，讓您在進行Web會議和使用VoiceoverIP(VOIP)功能時有最佳的使用體驗。
ViewManager
ViewManager程式能讓您自動定位視窗。它讓您能將視窗移到角落快捷(HotCorner)並快速將它們貼齊至預
先設定的大小，藉此提高您的工作生產力。它可讓您跨多個顯示器工作。
6 6
6ThinkCentreEdge使用手冊

AdobeReader
AdobeReader程式是用於檢視、列印和搜尋PDF文件的工具。
防毒軟體
您的電腦配備防毒軟體，可偵測及刪除病毒。Lenovo在您的硬碟上提供完整版的防毒軟體，可免費試用30
天。30天之後，您必須更新軟體使用權才能繼續接收防毒程式更新。
位置
本節提供資訊以協助您找到電腦前後的接頭、系統主機板上的零件與電腦中的元件及內建磁碟機。
第1章.產品概觀7 7
7

找出電腦正面的接頭、控制項與指示燈

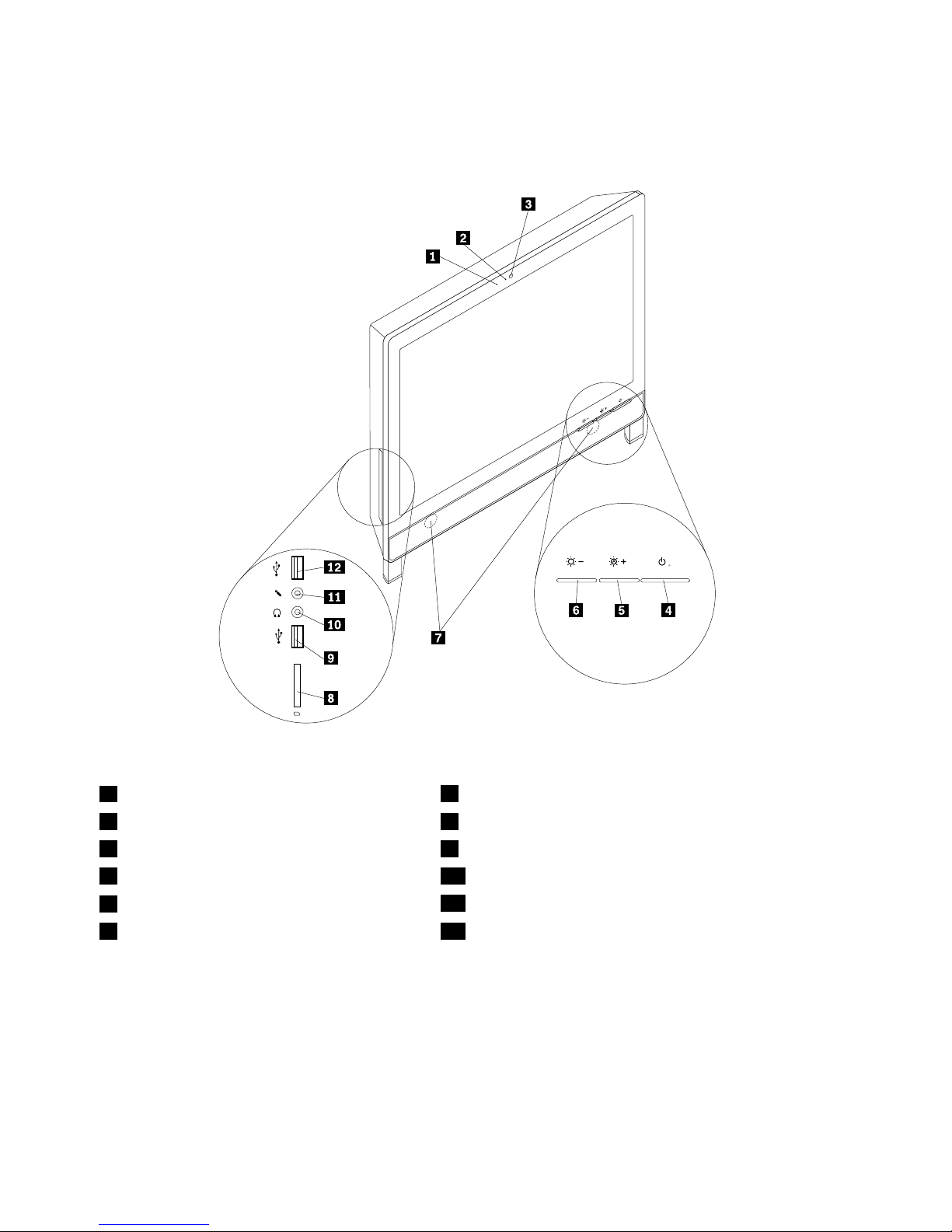

第8頁圖例1『正面接頭、控制項與指示燈位置』顯示電腦正面接頭、控制項與指示燈的位置。
圖例 1.正面接頭、控制項與指示燈位置
1整合式麥克風7內建喇叭
2整合式攝影機指示燈8讀卡機（部分型號提供）
3整合式攝影機9USB接頭（USB埠2）
4電源開關10耳機接頭
5亮度提高/自動調整控制111麥克風接頭
6亮度降低控制12USB接頭（USB埠1）
接 接
接頭 頭 頭說 說 說明 明 明
麥克風連接器當您想錄製聲音或是使用語音辨識軟體時，請將麥克風接到電腦上的這個接頭。
USB接頭用來連接需要USB接頭的裝置，如USB鍵盤、USB滑鼠、USB掃描器或USB印
表機。如果USB裝置超過六個，您可以購買USB集線器，以連接更多USB裝置。
8 8
8ThinkCentreEdge使用手冊

找出電腦背面的連接器
第9頁圖例2『背面接頭位置』顯示電腦後方的連接器位置。某些位於電腦背面的接頭是以顏色來編
碼，以協助您判斷纜線要連接到電腦的哪個位置。
圖 例 2. 背 面 接 頭 位 置
1光碟機5乙太網路接頭
2整合型鋼纜鎖插槽6序列埠
3USB接頭（USB埠3至6）7DisplayPort輸出接頭
4電源線接頭8系統支架
接 接
接頭 頭 頭說 說 說明 明 明
DisplayPort輸出接頭用來連接高效能顯示器、直接驅動顯示器，或是其他使用DisplayPort接頭的裝置。
乙太網路接頭用來連接區域網路(LAN)的乙太網路纜線。
附 附
附註 註 註： ： ：如果要在FCC類別B的限制內操作電腦，請使用種類5乙太網路電纜。
USB接頭用來連接需要USB接頭的裝置，如USB鍵盤、USB滑鼠、USB掃描器或USB印
表機。如果USB裝置超過六個，您可以購買USB集線器，以連接更多USB裝置。
序列埠用來連接外接式數據機、序列式印表機或其他使用9插腳序列埠的裝置。
調整電腦座架
您的電腦隨附電腦座架，可讓您用以將電腦調整至您覺得舒適的位置。拉開座架，以11度到32度的
距離調整電腦的位置，如下圖所示。
第1章.產品概觀9 9
9

警 警
警告 告 告： ： ：
請 請
請確 確 確定 定 定角 角 角度 度 度至 至 至少 少 少與 與 與垂 垂 垂直 直 直位 位 位置 置 置呈 呈 呈11 11 11度 度 度的 的 的距 距 距離 離 離， ， ，否 否 否則 則 則電 電 電腦 腦 腦可 可 可能 能 能會 會 會不 不 不穩 穩 穩並 並 並掉 掉 掉落 落 落。 。 。
11
°
32
°
圖 例 3. 調 整 電 腦 座 架
10 10
10ThinkCentreEdge使用手冊

機型和型號標籤

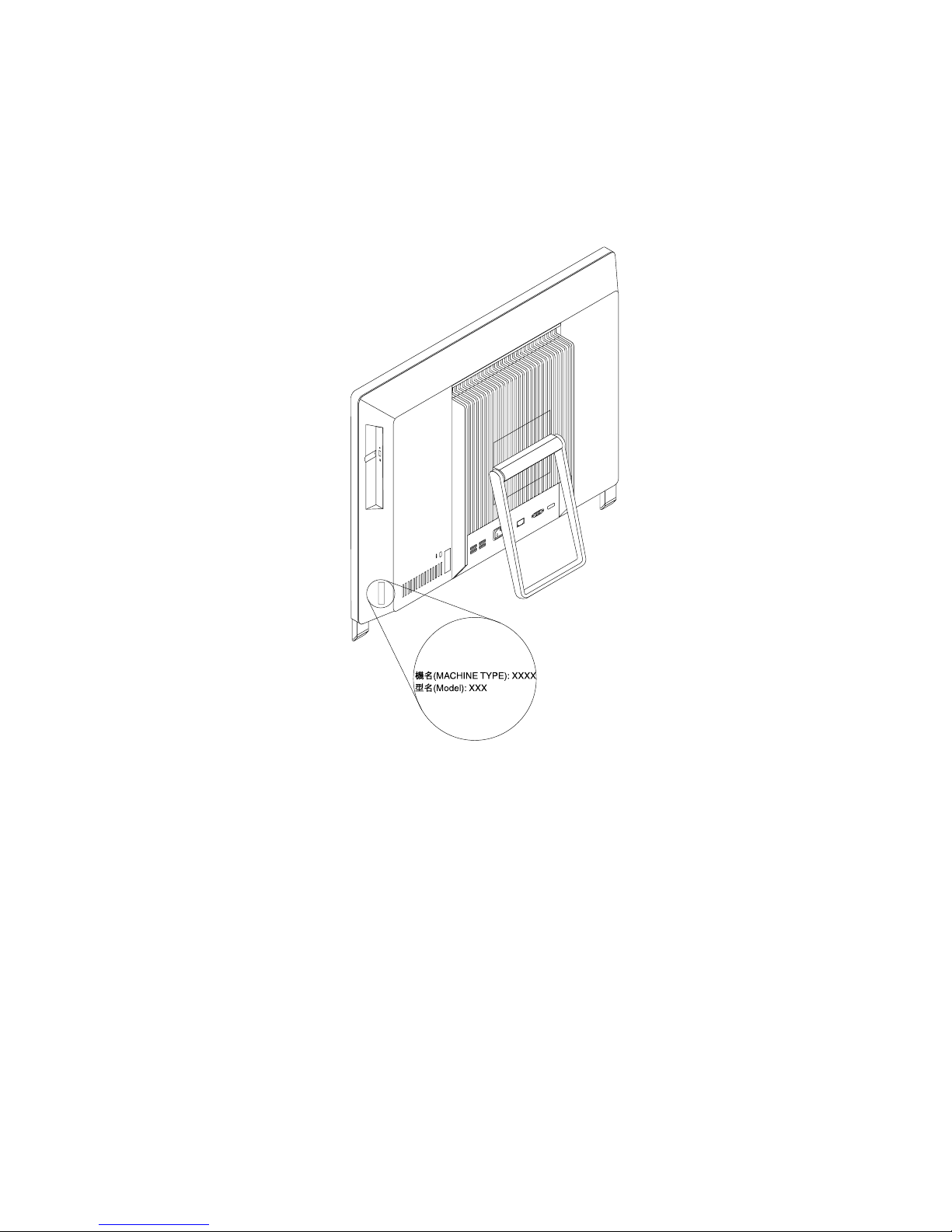

機型和型號標籤可用來識別您的電腦。當您聯絡Lenovo請求協助時，機型和型號資訊可讓支援技術人員識
別您的電腦，並提供更快速的服務。
以下是機型和型號標籤的範例。
圖例4.機型和型號標籤
第1章.產品概觀11 11
11
