Lenovo ThinkCentre Edge 72z User manual

ThinkCentreEdge
用户指南
机器类型：3569、3571和3574

注
在使用本资料及其支持的产品之前，请务必先阅读并了解第iii页“重要安全信息”和第69页附录A“声
明”。
第 第
第二 二 二版 版 版(2012 (2012 (2012年 年 年5 5 5月 月 月) ) )
©Copyright Copyright
CopyrightLenovo Lenovo Lenovo2012. 2012. 2012.
有限权利声明：如果数据或软件依照通用服务管理（GSA）合同提供，则其使用、复制或披露将受到GS-35F-05925号合
同的约束。

目录
重 重
重要 要 要安 安 安全 全 全信 信 信息 息 息. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .iii iii iii
服务与升级.................iii
静电防护..................iii
电源线和电源适配器.............iv
延长线和相关设备..............iv
插头和插座.................iv
外接设备..................v
产品散热与通风...............v
运行环境..................v
调制解调器安全信息.............vi
激光符合性声明...............vi
电源声明..................vi
清洁与维护.................vi
第 第
第1 1 1章 章 章产 产 产品 品 品概 概 概述 述 述. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .1 1 1
功能部件..................1
规格....................4
软件概述..................4
Lenovo提供的软件............4
AdobeReader..............6
反病毒软件...............6
位置....................6

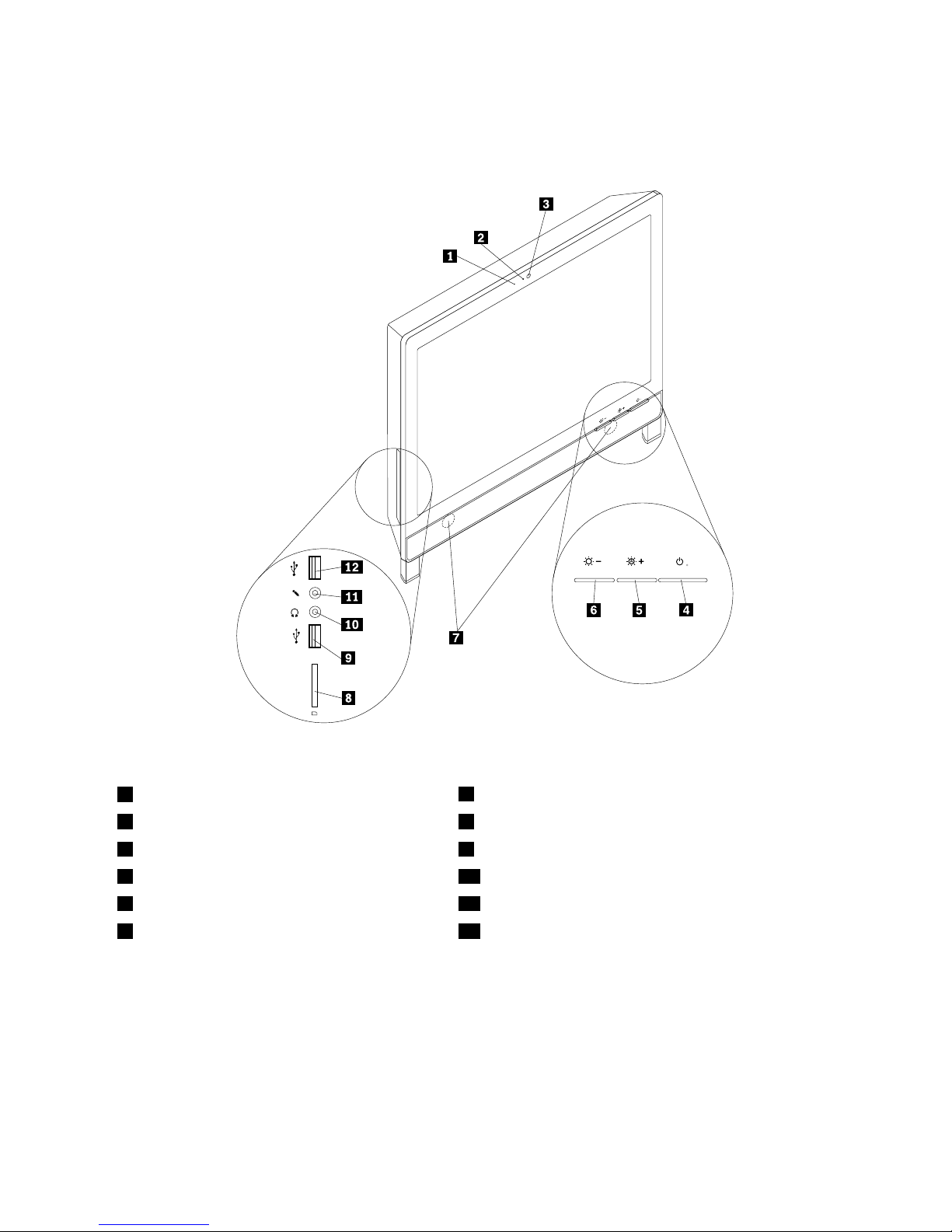

找到计算机正面的接口、控件和指示灯....7

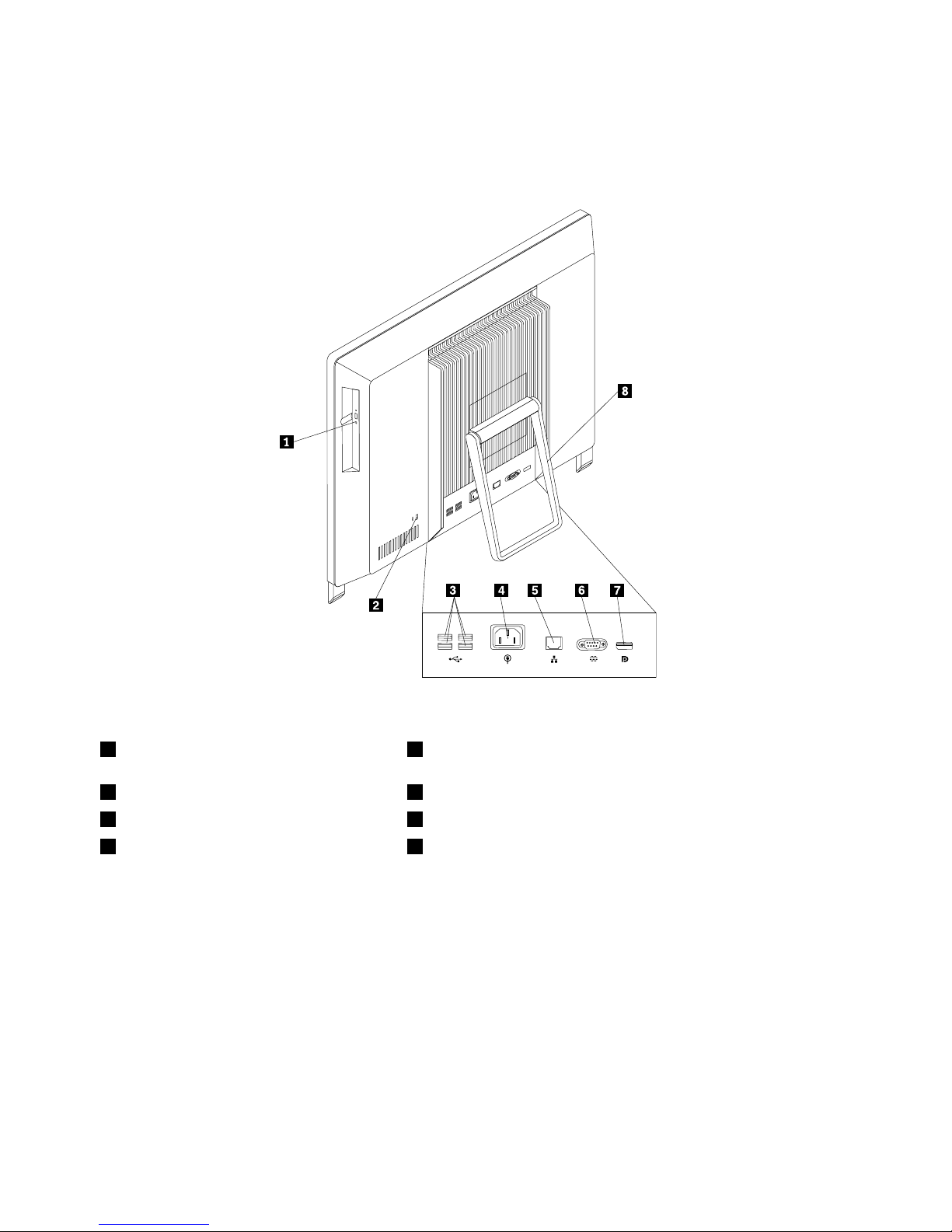

找到计算机背面接口...........8

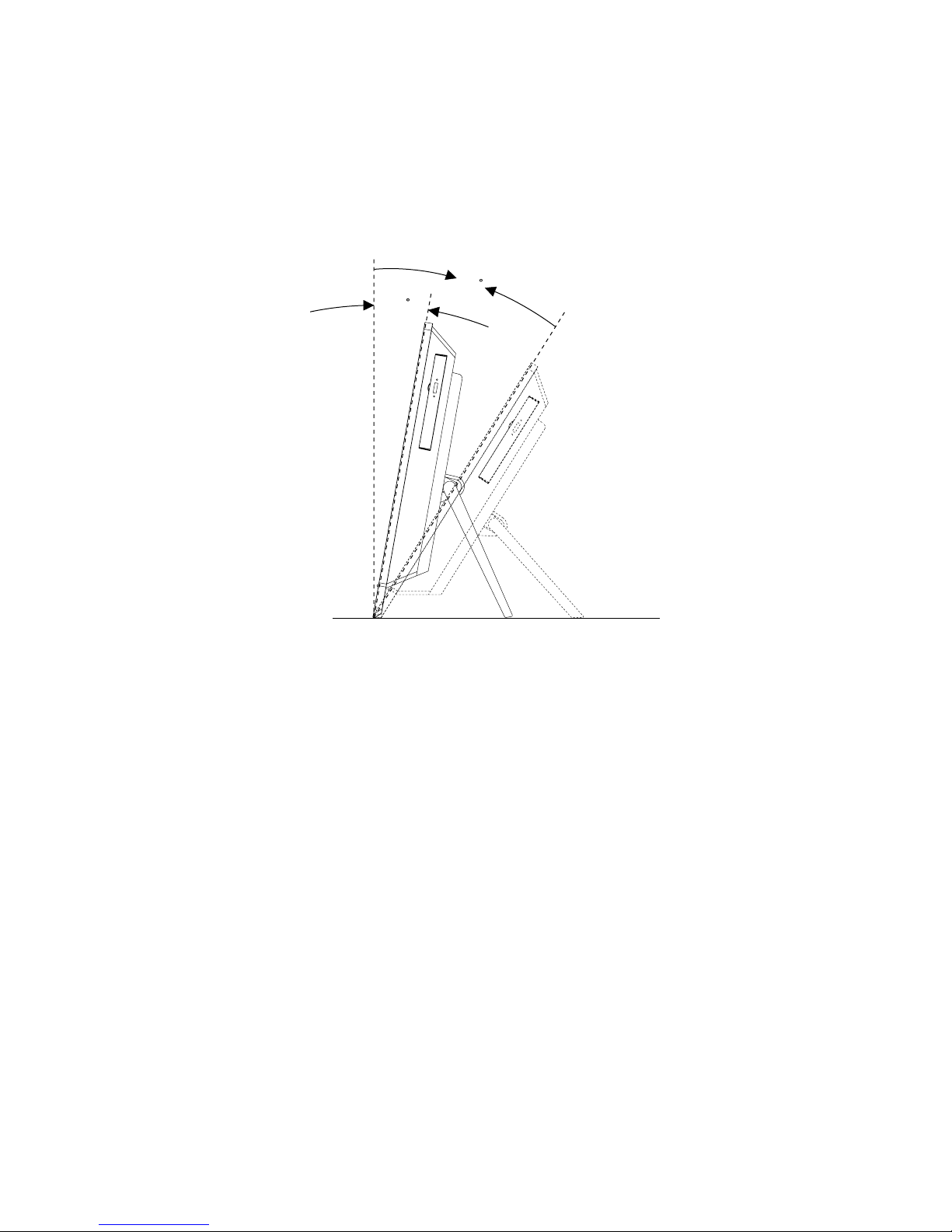

调节计算机支架.............9
机器类型和型号标签..........10
第 第
第2 2 2章 章 章使 使 使用 用 用计 计 计算 算 算机 机 机. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .11 11 11
常见问题.................11
使用键盘.................11
使用Windows快捷键..........11
使用蓝色ThinkVantage按键.......12
使用指纹识别器............12
使用滚轮鼠标...............12
调节音频.................12
关于计算机音频............12
从桌面设置音量............13
从控制面板中设置音量.........13
使用CD和DVD.............13
处理和存储CD和DVD光盘.......13
播放CD或DVD............14
刻录CD或DVD............14
第 第
第3 3 3章 章 章您 您 您与 与 与计 计 计算 算 算机 机 机. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .15 15 15
辅助功能和舒适性.............15
安排工作空间.............15
舒适.................15
眩光与照明..............16
空气流通...............16
电源插座和电缆长度..........16
注册计算机................16
将计算机带往其他国家或地区........16
电压选择开关.............16
替换电源线..............17
第 第
第4 4 4章 章 章安 安 安全 全 全性 性 性. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .19 19 19
安全功能部件...............19
连接集成钢缆锁..............20
使用密码.................20
BIOS密码..............20
Windows密码.............21
使用和了解防火墙.............21
保护数据免遭病毒侵害...........21
第 第
第5 5 5章 章 章安 安 安装 装 装或 或 或更 更 更换 换 换硬 硬 硬件 件 件. . .. . .. . .. . .. . .. . .. . .. . .23 23 23
操作静电敏感设备.............23
安装或更换硬件..............23
安装外部选件.............23
卸下和重新安装系统支架铰链外盖.....23
卸下和重新安装系统支架........25
卸下和装回支脚............26
更换USB键盘或鼠标..........28
更换无线键盘.............29
更换无线鼠标.............29
获取设备驱动程序...........31
第 第
第6 6 6章 章 章恢 恢 恢复 复 复信 信 信息 息 息. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .33 33 33
制作和使用恢复盘.............33
制作恢复盘..............33
使用恢复盘..............33
执行备份和恢复操作............34
执行备份操作.............34
执行恢复操作.............34
使用RescueandRecovery工作空间......35
制作和使用挽救介质............35
制作挽救介质.............36
使用挽救介质.............36
重新安装预安装的应用程序和设备驱动程序...36
重新安装软件程序.............37
重新安装设备驱动程序...........37
解决恢复问题...............38
第 第
第7 7 7章 章 章使 使 使用 用 用Setup Setup SetupUtility Utility Utility程 程 程序 序 序. . .. . .. . .. . .. . .39 39 39
启动SetupUtility程序............39
©CopyrightLenovo2012i i
i

查看并更改设置..............39
使用密码.................39
密码注意事项.............40
Power-OnPassword...........40
AdministratorPassword..........40
设置、更改和删除密码.........40
启用或禁用设备..............40
选择启动设备...............41
选择临时启动设备...........41
选择或更改启动设备顺序........41
退出SetupUtility程序............41
第 第
第8 8 8章 章 章更 更 更新 新 新系 系 系统 统 统程 程 程序 序 序. . .. . .. . .. . .. . .. . .. . .. . .. . .43 43 43
使用系统程序...............43
从光盘更新BIOS.............43
从操作系统更新BIOS............43
第 第
第9 9 9章 章 章预 预 预防 防 防出 出 出现 现 现问 问 问题 题 题. . .. . .. . .. . .. . .. . .. . .. . .. . .45 45 45
使计算机保持最新状态...........45
获取计算机最新的设备驱动程序......45
更新操作系统.............45
使用SystemUpdate...........45
清洁与维护................46
基本要点...............46
清洁计算机..............46
良好的维护习惯............47
移动计算机................48
第 第
第10 10 10章 章 章故 故 故障 障 障诊 诊 诊断 断 断和 和 和诊 诊 诊断 断 断程 程 程序 序 序. . .. . .. . .. . .. . .49 49 49
基本故障诊断...............49
故障诊断过程...............49
故障诊断.................50
音频问题...............50
CD问题...............52
DVD问题...............52
间歇性问题..............54
键盘、鼠标或定位设备问题........54
显示器问题..............55
联网问题...............57
选件问题...............59
性能低下和锁定问题..........60
打印机问题..............61
串口问题...............62
软件问题...............62
USB问题...............63
LenovoSolutionCenter............63
第 第
第11 11 11章 章 章获 获 获取 取 取信 信 信息 息 息、 、 、帮 帮 帮助 助 助和 和 和服 服 服务 务 务. . .. . .. . .. . .65 65 65
信息资源.................65
LenovoThinkVantageTools........65
LenovoWelcome............65
帮助和支持..............65
安全和保修..............65
LenovoWeb站点
（http://www.lenovo.com）.......65
Lenovo支持Web站点..........65
帮助和服务................66
使用文档和诊断程序..........66
请求服务...............66
使用其他服务.............67
购买附加服务.............67
附 附
附录 录 录A A A声 声 声明 明 明. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .69 69 69
商标...................69
附 附
附录 录 录B B B法 法 法规 规 规信 信 信息 息 息. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .71 71 71
出口分类声明...............71
电子辐射声明...............71
联邦通信委员会一致性声明........71
其他法规信息...............73
附 附
附录 录 录C C CWEEE WEEE WEEE和 和 和回 回 回收 收 收信 信 信息 息 息. . .. . .. . .. . .. . .. . .. . .75 75 75
有关欧洲指令2002/96/EC的重要信息.....75
回收信息.................75
巴西的回收信息..............76
台湾的电池回收信息............76
欧盟的电池回收信息............76
附 附
附录 录 录D D DENERGY ENERGY ENERGYSTAR STAR STAR机 机 机型 型 型信 信 信息 息 息. . .. . .. . .79 79 79
附 附
附录 录 录E E EEk Ek EkBilgiler Bilgiler Bilgiler. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .81 81 81
附 附
附录 录 录F F FServis Servis Servisistasyonlari istasyonlari istasyonlari. . .. . .. . .. . .. . .. . .. . .. . .83 83 83
索 索
索引 引 引. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .91 91 91
ii ii
iiThinkCentreEdge用户指南

重要安全信息
警 警
警告 告 告： ： ：
使 使
使用 用 用本 本 本手 手 手册 册 册前 前 前， ， ，请 请 请务 务 务必 必 必阅 阅 阅读 读 读和 和 和了 了 了解 解 解所 所 所有 有 有与 与 与本 本 本产 产 产品 品 品相 相 相关 关 关的 的 的安 安 安全 全 全信 信 信息 息 息。 。 。请 请 请参 参 参阅 阅 阅本 本 本节 节 节中 中 中的 的 的信 信 信息 息 息和 和 和本 本 本产 产 产品 品 品随 随 随附 附 附的 的 的《 《 《安 安 安
全 全
全、 、 、保 保 保修 修 修和 和 和设 设 设置 置 置指 指 指南 南 南》 》 》中 中 中的 的 的安 安 安全 全 全信 信 信息 息 息。 。 。阅 阅 阅读 读 读和 和 和了 了 了解 解 解这 这 这些 些 些安 安 安全 全 全信 信 信息 息 息可 可 可降 降 降低 低 低人 人 人身 身 身伤 伤 伤害 害 害和 和 和产 产 产品 品 品损 损 损坏 坏 坏的 的 的风 风 风险 险 险。 。 。
如果您丢失了这份《安全、保修和设置指南》，可以从Lenovo®支持Web站点获取可移植文档格式
（PDF）版本，网址是：http://www.lenovo.com/support。Lenovo支持Web站点还提供其他语言的《安全、
保修和设置指南》和本《用户指南》。
服务与升级
除非得到客户支持中心或文档的指导，否则请勿尝试自行维修产品。请仅允许经认可的服务供应商维修您的
特定产品。
注 注
注： ： ：有些计算机部件可以由客户升级或更换。此类升级部件通常被称为选件。可由客户自行安装的替换部
件被称为“客户可更换部件”或CRU。对于适合客户自行安装的选件或替换CRU，Lenovo会提供说明文
档。安装或更换部件时，必须严格按照所有说明进行操作。电源指示灯处于关闭状态并不一定表示产品中的
电压为零。对于配备电源线的产品，在卸下外盖前请务必确保电源已关闭，并且已从电源插座拔出产品的电
源线。有关CRU的更多信息，请参阅第23页第5章“安装或更换硬件”。如有任何问题或疑问，请联系
客户支持中心。
虽然在断开电源线后计算机内已没有可动部件，但是为安全起见仍需注意以下警告。
警 警
警告 告 告： ： ：
危 危
危险 险 险的 的 的可 可 可动 动 动部 部 部件 件 件。 。 。请 请 请勿 勿 勿用 用 用手 手 手指 指 指或 或 或身 身 身体 体 体其 其 其他 他 他部 部 部位 位 位与 与 与其 其 其接 接 接触 触 触。 。 。
警 警
警告 告 告： ： ：
更 更
更换 换 换任 任 任何 何 何CRU CRU CRU之 之 之前 前 前， ， ，请 请 请关 关 关闭 闭 闭计 计 计算 算 算机 机 机， ， ，等 等 等待 待 待三 三 三到 到 到五 五 五分 分 分钟 钟 钟以 以 以使 使 使计 计 计算 算 算机 机 机冷 冷 冷却 却 却， ， ，然 然 然后 后 后打 打 打开 开 开外 外 外盖 盖 盖。 。 。
静电防护
静电虽然对人体无害，但却能严重损坏计算机部件和选件。对静电敏感设备操作不当会导致部件受损。拆开
选件或CRU的包装时，在相关说明指示您安装部件之前，请勿打开部件的防静电包装。
操作选件或CRU时，或者对计算机内部进行操作时，请采取以下预防措施以避免静电引起的损坏：
•身体尽量不要移动。移动身体会导致周围累积静电。
•始终小心地操作部件。操作适配器、内存条和其他电路板时握住边缘。切勿触摸裸露的电路。
•防止其他人触摸部件。
©CopyrightLenovo2012iii iii
iii

•安装静电敏感选件或CRU时，请将该部件的防静电包装与计算机的金属扩展槽外盖或其他未涂漆的金属
表面接触至少两秒钟。这样可减少包装上和您身上的静电。
•从防静电包装中取出静电敏感部件后尽量立即安装，不要放下部件。如果不能直接安装，请将防静电包
装放在光滑的水平面上，然后再将部件放在包装上。
•请勿将部件放置在计算机外盖或其他金属表面上。
电源线和电源适配器
仅使用产品制造商提供的电源线和电源适配器。
电源线应该通过安全审核。在德国，其规格应该是H05VV-F，3G，0.75mm2或更高。在其他国家或地
区，应使用相应的适用类型。
切勿将电源线缠绕在电源适配器或其他物体上。否则会绷紧电源线，从而导致电源线磨损、破裂或起褶。这
样会造成安全隐患。
请始终正确布置电源线，使电源线不会被踩到、绊倒他人或被物体压住。
避免电源线和电源适配器接触到液体。例如，请勿将电源线或电源适配器放在水池、水盆、盥洗室附近，或
者放在用液体清洁剂清洗过的地板上。液体会引起短路，尤其是在因误用而绷紧电源线或使电源适配器受到
挤压时。液体还会导致电源线终端和/或电源适配器的连接器终端逐渐腐蚀，并最终导致过热。
始终以正确的顺序连接电源线和信号电缆并确保所有电源线接头牢固且完全地插入插座。
请勿使用交流电输入引脚处出现腐蚀迹象，或者交流电输入引脚处或其他地方出现过热迹象（例如变形的塑
料）的电源适配器。
请勿使用任一端电气触点有腐蚀或过热迹象的电源线，也不要使用任何有受损迹象的电源线。
延长线和相关设备
确保所用延长线、电涌保护器、不间断电源和接线板的额定参数可以满足产品的电气要求。切勿让这些设备
超负荷运转。如果使用了接线板，其负载不应超出接线板的输入额定值。如有关于电源负载、电源要求和输
入额定值方面的疑问，请咨询电工以获取更多信息。
插头和插座
如果计算机设备要使用的插座（电源插座）有损坏或腐蚀迹象，请在合格的电工将其更换后再使用。
请勿弯曲或改动插头。如果插头损坏，请联系制造商以获取替换品。
请勿让您的产品与其他功耗较大的家用或商用设备共用电源插座；否则，不稳定的电压可能会损坏您的计算
机、数据或连接的设备。
有些产品装配有单相三线插头。这种插头仅适用于接地的电源插座。它是一种安全装置。请勿通过将其插入
非接地的插座使它失去安全保护作用。如果您无法将插头插入插座，请联系电工以获取经过批准的插座适配
器或用提供这种安全功能的插座更换原来的插座。切勿使电源插座超负荷运转。系统总负载不应超过分支电
路额定值的80%。如有关于电源负载和分支电路额定值的问题，请咨询电工以获取更多信息。
确保您使用的电源插座已正确连线、易于操作并且位置紧靠设备。请勿完全拉直电源线以免使之绷紧。
确保电源插座可以为您要安装的产品提供正确的电压和电流。
iv iv
ivThinkCentreEdge用户指南

将设备与电源插座连接或断开连接时谨慎操作。
外接设备
请勿在计算机处于开机状态时连接或断开除通用串行总线（USB）和1394电缆之外的任何外接设备电
缆；否则可能会损坏计算机。为避免可能对所连接设备造成的损坏，请在计算机关闭后等待至少五秒钟再
断开外接设备。
产品散热与通风
开启计算机、电源适配器和许多附件时以及对电池充电时，都会产生热量。请始终遵循以下基本预防措施：
•当产品正在运行或电池正在充电时，请勿让计算机、电源适配器或附件与您的膝盖或身体的其他任何部位
长时间接触。计算机、电源适配器和许多附件在正常运行期间会产生一些热量。与身体接触时间过长会
导致身体不适，甚至可能灼伤皮肤。
•请勿在易燃材料附近或在易爆环境中给电池充电，或者运行计算机、电源适配器或附件。
•本产品提供了通风口、风扇和散热器，用来营造安全、舒适、可靠的操作环境。将产品放在床、沙发、地
毯或其他柔软的表面上会无意间堵塞这些功能部件。切勿阻塞、覆盖或禁用这些功能部件。
至少每三个月检查一次您的台式计算机是否有灰尘堆积。在检查计算机之前，请关闭电源并将计算机的电源
线从电源插座中拔出；然后除去挡板上通风口和穿孔中的所有灰尘。如果发现外部有灰尘堆积，那么应检查
并除去计算机内，包括散热器入口散热片、电源通风口和风扇上的灰尘。在打开外盖前请始终关闭计算机并
拔出电源线。请尽量避免在距离交通繁忙区域2英尺的范围内操作计算机。如果必须在交通繁忙区域内或附
近操作计算机，请更频繁地检查计算机并在必要时进行清洁。
为了您的安全并使计算机保持最佳状态，使用台式计算机时请始终遵循以下基本预防措施：
•确保每次为计算机接通电源时外盖都处于闭合状态。
•定期检查计算机外部是否堆积了灰尘。
•除去挡板内通风口和任何孔状接缝中的灰尘。在多灰尘或交通繁忙区域可能需要更频繁地清洁计算机。
•请勿缩小或堵塞任何通风口。
•请勿在家具内存放或操作计算机，因为这会增加计算机过热的危险。
•进入计算机的气流温度不应超过35°C（95°F）。
•请勿安装空气过滤设备。它们可能会妨碍正常散热。
运行环境
您的计算机最佳运行环境为温度10°C到35°C（50°F到95°F），湿度35%到80%。如果您的计算机的存
储或运输环境温度低于10°C（50°F），请先将其慢慢升到10°C到35°C（50°F到95°F）的最佳运行温度，
然后再使用计算机。在极端情况下此过程可能会需要两个小时。如果在计算机尚未升至最佳运行温度时就使
用，可能会对计算机造成不可修复的损坏。
尽量将计算机放在气流畅通的干燥避光环境中。
请将电风扇、无线电、大功率扬声器、空调和微波炉等电器远离计算机放置，因为这些设备发出的强磁场会
损坏显示器和硬盘驱动器上的数据。
请勿将饮料放在计算机或所连接的设备之上或旁边。如果液体溅落到计算机或连接的设备上，或落入其中，
可能会引起短路或其他损坏。
请勿在键盘上方进食或吸烟。微粒落入键盘会造成损坏。
©CopyrightLenovo2012v v
v

调制解调器安全信息
警 警
警告 告 告： ： ：
为 为
为了 了 了减 减 减少 少 少发 发 发生 生 生火 火 火灾 灾 灾的 的 的风 风 风险 险 险， ， ，请 请 请仅 仅 仅使 使 使用 用 用由 由 由Underwriters Underwriters UnderwritersLaboratories Laboratories Laboratories（ （ （UL UL UL） ） ）列 列 列出 出 出或 或 或经 经 经加 加 加拿 拿 拿大 大 大标 标 标准 准 准协 协 协会 会 会（ （ （Canadian Canadian Canadian
Standards Standards
StandardsAssociation Association Association， ， ，CSA CSA CSA） ） ）认 认 认证 证 证的 的 的26 26 26号 号 号AWG AWG AWG或 或 或更 更 更粗 粗 粗的 的 的（ （ （如 如 如24 24 24号 号 号AWG AWG AWG） ） ）远 远 远程 程 程通 通 通信 信 信电 电 电缆 缆 缆。 。 。
要降低在使用电话设备时发生火灾、电击或人身伤害的风险，请务必遵守以下基本安全预防措施，如：
•切勿在雷暴天气期间安装电话。
•除非电话插孔是专为潮湿场所设计的，否则切勿将电话插孔安装在潮湿的地方。
•除非电话线已经与网络接口断开连接，否则切勿触摸未绝缘的电话线或终端设备。
•安装电话或改动电话线路时要小心谨慎。
•避免在雷暴天气期间使用电话（无绳电话除外）。否则会有遭受电击的危险。
•请勿在有可燃性气体泄露的区域附近使用电话报告气体泄露情况。
激光符合性声明
警 警
警告 告 告： ： ：
装 装
装有 有 有激 激 激光 光 光产 产 产品 品 品（ （ （如 如 如CD-ROM CD-ROM CD-ROM、 、 、DVD DVD DVD驱 驱 驱动 动 动器 器 器、 、 、光 光 光纤 纤 纤设 设 设备 备 备或 或 或发 发 发射 射 射器 器 器） ） ）时 时 时， ， ，请 请 请注 注 注意 意 意以 以 以下 下 下情 情 情况 况 况： ： ：
• •
•请 请 请勿 勿 勿卸 卸 卸下 下 下外 外 外盖 盖 盖。 。 。卸 卸 卸下 下 下激 激 激光 光 光产 产 产品 品 品的 的 的外 外 外盖 盖 盖可 可 可能 能 能会 会 会导 导 导致 致 致遭 遭 遭受 受 受危 危 危险 险 险的 的 的激 激 激光 光 光辐 辐 辐射 射 射。 。 。设 设 设备 备 备中 中 中没 没 没有 有 有可 可 可维 维 维修 修 修的 的 的部 部 部件 件 件。 。 。
• •
•进 进 进行 行 行此 此 此处 处 处未 未 未指 指 指定 定 定的 的 的控 控 控制 制 制或 或 或调 调 调整 整 整， ， ，或 或 或执 执 执行 行 行此 此 此处 处 处未 未 未指 指 指定 定 定的 的 的过 过 过程 程 程， ， ，可 可 可能 能 能会 会 会导 导 导致 致 致遭 遭 遭受 受 受危 危 危险 险 险的 的 的辐 辐 辐射 射 射。 。 。
危 危
危险 险 险
某 某
某些 些 些激 激 激光 光 光产 产 产品 品 品包 包 包含 含 含嵌 嵌 嵌入 入 入式 式 式3A 3A 3A类 类 类或 或 或3B 3B 3B类 类 类激 激 激光 光 光二 二 二极 极 极管 管 管。 。 。请 请 请注 注 注意 意 意以 以 以下 下 下情 情 情况 况 况。 。 。
打 打
打开 开 开时 时 时有 有 有激 激 激光 光 光辐 辐 辐射 射 射。 。 。请 请 请勿 勿 勿直 直 直视 视 视光 光 光束 束 束或 或 或使 使 使用 用 用光 光 光学 学 学仪 仪 仪器 器 器直 直 直接 接 接观 观 观看 看 看， ， ，并 并 并且 且 且要 要 要避 避 避免 免 免直 直 直接 接 接暴 暴 暴露 露 露于 于 于激 激 激光 光 光束 束 束中 中 中。 。 。
电源声明

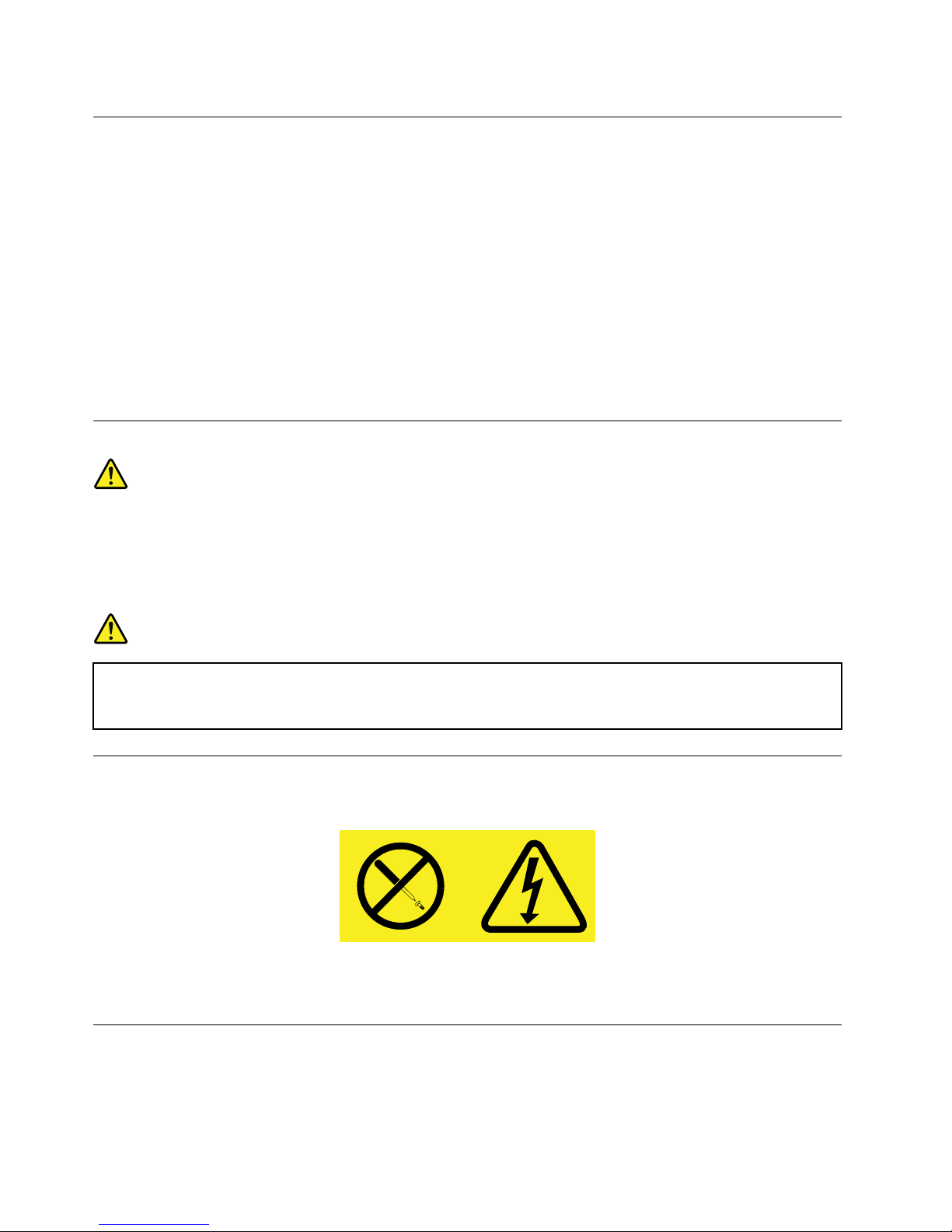

切勿卸下电源外盖或贴有以下标签的任何部件的外盖。
任何贴有此标签的部件内都有危险的电压、电流和能量。这些组件内没有可维修的部件。如果您怀疑其中某
个部件有问题，请与技术服务人员联系。
清洁与维护
请保持计算机和工作区干净整洁。清洁计算机前请先关闭计算机并断开电源线。请勿直接在计算机上喷洒液
体清洁剂或使用含可燃物的清洁剂清洁计算机。请将清洁剂喷到软布上，然后用软布擦拭计算机表面。
vi vi
viThinkCentreEdge用户指南

第1章产品概述
本章提供有关计算机功能、规格、Lenovo提供的软件程序以及接口、组件、主板上各部件和内置驱动器位置
的信息。
功能部件
本节介绍计算机的各项功能。这些信息涉及多种机型。
要查看有关特定型号的信息，请执行以下操作之一：
•按照第39页第7章“使用SetupUtility程序”中的说明，进入SetupUtility程序。然后，选择Main Main
Main➙ ➙ ➙
System System
SystemSummary Summary Summary查看该信息。
•在Windows环境中，单击开 开
开始 始 始，右键单击计 计 计算 算 算机 机 机，然后选择属 属 属性 性 性以查看该信息。
微 微
微处 处 处理 理 理器 器 器
计算机随附以下微处理器之一（内置高速缓存大小随机型而异）：
•Intel®Core™i3微处理器
•IntelCorei5微处理器
•IntelCorei7微处理器
•IntelCeleron®微处理器
•IntelPentium®微处理器
内 内
内存 存 存
计算机最多支持两个双倍数据速率3小型双列直插式内存条（DDR3SODIMM）。
注 注
注： ： ：系统的最大内存容量为8GB。
内 内
内置 置 置驱 驱 驱动 动 动器 器 器
•读卡器（适用于某些型号）
•一个薄型串行ATA（SATA）光盘驱动器
•一个硬盘驱动器（标准SATA硬盘驱动器）；一个固态驱动器（SSD）（某些型号配备）
视 视
视频 频 频子 子 子系 系 系统 统 统
•1个DisplayPortOUT接口（某些型号配备）
音 音
音频 频 频子 子 子系 系 系统 统 统
•集成的高清晰（HD）音频
•前面板上的麦克风和耳机接口
注 注
注： ： ：计算机中安装了集成麦克风。当外部麦克风连接至前面板上的麦克风接口时，单击开 开 开始 始 始➙ ➙ ➙控 控 控制 制 制面 面 面板 板 板
➙ ➙
➙声 声 声音 音 音以进入“声音”窗口。在录 录 录制 制 制选项卡上，将显示两个选项：高 高 高清 清 清晰 晰 晰度 度 度音 音 音频 频 频设 设 设备 备 备和集 集 集成 成 成麦 麦 麦克 克 克风 风 风。右
键单击高 高
高清 清 清晰 晰 晰度 度 度音 音 音频 频 频设 设 设备 备 备，然后选择设 设 设置 置 置为 为 为默 默 默认 认 认设 设 设备 备 备以启用外接麦克风。
•内置扬声器（某些型号安装）
连 连
连接 接 接
©CopyrightLenovo20121 1
1

•10/100/1000Mbps以太网控制器
系 系
系统 统 统管 管 管理 理 理功 功 功能 能 能
•可存储开机自检（POST）硬件测试结果
•桌面管理界面（DMI）
桌面管理界面提供了一种通用的途径，供用户访问计算机各方面的信息，这些信息包括处理器类型、安装
日期、连接的打印机和其他外围设备、电源以及维护历史记录。
•Intel矩阵存储管理器
Intel矩阵存储管理器是一种设备驱动程序，通过它可在特定的Intel芯片主板上支持SATARAID5阵列
和SATARAID10阵列，从而提高硬盘性能。
•预引导执行环境（PXE）
预引导执行环境是一种使用网络接口启动计算机的环境，该网络接口独立于数据存储设备（如硬盘驱动
器）或所安装的操作系统。
•系统管理（SM）基本输入/输出系统（BIOS）和SM软件
SMBIOS规范定义了BIOS中的数据结构和访问方法，用户或应用程序通过此规范可存储和检索有关
计算机的具体信息。
•WakeonLAN
WakeonLAN是一种以太网计算机联网标准，借助此标准，可通过网络消息开启或唤醒计算机。通常由
同一局域网上另一计算机上运行的程序发送消息。
•WakeonRing
WakeonRing（有时称为WakeonModem）是一种规范，借助此规范，所支持的计算机和设备可从睡眠或
休眠方式恢复。
•WindowsManagementInstrumentation(WMI)
WindowsManagementInstrumentation是Windows驱动模型的一组扩展。它提供一种操作系统接口，配备
此技术的组件可通过该接口提供信息和通知。
输 输
输入 入 入/ / /输 输 输出 出 出(I/O) (I/O) (I/O)功 功 功能 能 能部 部 部件 件 件
•9引脚串口
•6个通用串行总线（USB）接口（侧面板上2个，后面板上4个）
•1个以太网接口
•两个音频接口（麦克风接口和耳机接口）
有关更多信息，请参阅第7页“找到计算机正面的接口、控件和指示灯”和第8页“找到计算机背面接
口”。
扩 扩
扩展 展 展
•一个硬盘驱动器托架
•一个光盘驱动器托架
电 电
电源 源 源
计算机配备功率为150瓦的自动感应电源。
安 安
安全 全 全功 功 功能 能 能部 部 部件 件 件
•固件中嵌入ComputraceAgent软件
•外盖存在感知开关（也称为机箱入侵感应开关）
2 2
2ThinkCentreEdge用户指南

•可启用或禁用某个设备
•可启用和禁用USB接口
•带指纹识别器的键盘（某些型号随附该部件）
•开机密码（POP）、管理员密码和硬盘驱动器密码，用于防止未经授权使用计算机
•启动顺序控制
•无键盘或鼠标的启动
•支持集成钢缆锁（Kensington锁）
有关更多信息，请参阅第19页第4章“安全性”。
预 预
预装 装 装的 的 的软 软 软件 件 件程 程 程序 序 序
计算机预装了一些软件程序，可帮助您更轻松、更安全地工作。有关更多信息，请参阅第4页“软件概述”。
预 预
预装 装 装的 的 的操 操 操作 作 作系 系 系统 统 统
计算机预装了Microsoft®Windows®7操作系统。
已 已
已进 进 进行 行 行兼 兼 兼容 容 容性 性 性验 验 验证 证 证或 或 或测 测 测试 试 试的 的 的操 操 操作 作 作系 系 系统 统 统1（随机型而异）
•Linux®
•MicrosoftWindowsXPProfessionalSP3
1.此处列出的操作系统将在本出版物印刷时进行兼容性验证或测试。本手册出版后，Lenovo可能还会确定其他操作系
统与您的计算机兼容。此列表可能会经常更改。要确定某个操作系统是否经过了兼容性验证或测试，请查看该操作
系统供应商的Web站点。
第1章.产品概述3 3
3

规格
本节列出了计算机的物理规格。
尺 尺
尺寸 寸 寸： ： ：带 带 带支 支 支架 架 架
宽：409.15毫米（16.11英寸）
高：513.80毫米（20.24英寸）
长：71.50毫米（2.81英寸）
装 装
装运 运 运时 时 时最 最 最大 大 大重 重 重量 量 量： ： ：
7.8千克（17.20磅）（带支架）
9.0千克（19.84磅）（带显示器支架）
环 环
环境 境 境
•气温：
运行时：10°C到35°C（50°F到95°F）
存放：-20°C到60°C（-4°F到140°F）
存放：不带包装时为-10°C到60°C（14°F到140°F）
•湿度：
运行时：20%-80%（不冷凝）
存放：20%到80%（不冷凝）
•海拔高度：
运行时：-50到10000英尺（-15.2到3048米）
存放：-50-35000英尺（-15.2-10668米）
电 电
电气 气 气输 输 输入 入 入
•输入电压：
–电压下限：
最小：100伏交流电
最大：127伏交流电
输入频率范围：50到60赫兹
–电压上限：
最小：200伏交流电
最大：240伏交流电
输入频率范围：50到60赫兹
软件概述
计算机随附了一个预装的操作系统和几个由Lenovo提供的软件程序。
Lenovo提供的软件
以下软件程序由Lenovo提供，用于帮助您提高工作效率并降低与计算机维护相关的费用。随计算机一起提
供的程序软件可能会因计算机型号和预装的操作系统而有所不同。
LenovoThinkVantageTools
LenovoThinkVantage®Tools程序为您提供了大量信息源，使您可以方便地使用多种工具，从而帮助您更轻
松、更安全地工作。
4 4
4ThinkCentreEdge用户指南

要访问LenovoThinkVantageTools程序，请单击开 开
开始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程序 序 序➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools。
下表列出了可从LenovoThinkVantageTools程序访问的程序。要访问程序，请双击相应的图标。
表 1. Lenovo ThinkVantage Tools 中 的 程 序 图 标 名 称
程 程
程序 序 序名 名 名称 称 称Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools中 中 中的 的 的图 图 图标 标 标名 名 名称 称 称
CreateRecoveryMediaFactoryRecovery磁盘
FingerprintSoftware（某些机型配备）指纹识别器（某些机型配备）
LenovoSolutionCenter系统健康状况和诊断
SimpleTapSimpleTap
ThinkVantagePasswordManager密码保险库
ThinkVantagePowerManager电源控件
ThinkVantageRescueandRecovery®增强的备份和还原
ThinkVantageSystemUpdate更新驱动程序
CommunicationsUtilityWeb会议
ViewManager屏幕布局
LenovoWelcome
LenovoWelcome程序介绍了Lenovo计算机中包含的一些创新功能，指导您完成一些关键的设置步骤，从而
充分地利用您的计算机。
FingerprintSoftware（某些机型配备）
某些键盘上提供的集成指纹识别器使您能够录入自己的指纹，并将其与开机密码、硬盘驱动器密码和Windows
密码关联。因此，指纹认证可以取代密码并使用户的登录简单而安全。指纹识别器键盘随特定的计算机一起
提供，您也可以为支持此选件的计算机购买该键盘。
LenovoSolutionCenter
通过LenovoSolutionCenter程序可排除和解决计算机问题。它集中了诊断测试、系统信息收集、安全状态
和支持信息，以及使系统性能达到最大限度的提示和技巧。请参阅第63页“LenovoSolutionCenter”，以
了解详细信息。
ProductRecovery
通过ProductRecovery程序，可将硬盘驱动器的内容恢复为出厂缺省设置。
SimpleTap
通过SimpleTap程序，可快速地自定义计算机的某些基本设置，如扬声器静音、调节音量、锁定计算机操作
系统、启动程序、打开Web页面、打开文件等等。还可使用SimpleTap程序访问LenovoAppShop，从中可
下载各种应用程序和计算机软件。
要启动SimpleTap程序，请执行以下任意操作：
•单击开 开
开始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程序 序 序➙ ➙ ➙SimpleTap SimpleTap SimpleTap。
•单击开 开
开始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程序 序 序➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然后双击SimpleTap SimpleTap SimpleTap。
•单击桌面上的红色SimpleTap启动点。首次启动SimpleTap程序后，桌面上将出现一个红色启动点。
•如果键盘上有蓝色ThinkVantage按键，则按它。
注 注
注： ： ：仅在预装Windows7操作系统的某些型号上配备SimpleTap程序。如果Windows7型号未预装SimpleTap
程序，可从http://www.lenovo.com/simpletap进行下载。
第1章.产品概述5 5
5

ThinkVantagePasswordManager
ThinkVantagePasswordManager程序可自动捕获和填入用于Windows应用程序和Web站点的身份验证信息。
注 注
注： ： ：如果LenovoThinkVantageTools程序中的密 密 密码 码 码保 保 保险 险 险库 库 库图标是灰色的，则表示需要先手动安装ThinkVantage
PasswordManager程序，然后才能实现其功能。要安装ThinkVantagePasswordManager程序，请执行以下操
作：
1.单击开 开
开始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程序 序 序➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然后双击密 密 密码 码 码保 保 保险 险 险库 库 库。
2.按照屏幕上的说明进行操作。
3.当安装过程完成时，密 密
密码 码 码保 保 保险 险 险库 库 库图标将激活。
ThinkVantagePowerManager
ThinkVantagePowerManager程序为ThinkCentre®Edge计算机提供了便捷、灵活和完整的电源管理功能。
通过使用ThinkVantagePowerManager程序，您可以对电源设置进行调整，以实现系统性能与节能之
间的最佳平衡。
ThinkVantageRescueandRecovery
ThinkVantageRescueandRecovery程序是一种一键式恢复和还原解决方案，其中包括一系列自我恢复工具，
可帮助您诊断计算机问题、获取帮助以及从系统崩溃中恢复，即使无法启动Windows操作系统也是如此。
注 注
注： ： ：如果LenovoThinkVantageTools程序中的增 增 增强 强 强的 的 的备 备 备份 份 份和 和 和还 还 还原 原 原图标是灰色的，则表示需要先手动安装
ThinkVantageRescueandRecovery程序，然后才能实现其功能。要安装ThinkVantageRescueandRecovery程
序，请执行以下操作：
1.单击开 开
开始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程序 序 序➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然后双击增 增 增强 强 强的 的 的备 备 备份 份 份和 和 和还 还 还原 原 原。
2.按照屏幕上的说明进行操作。
3.当安装过程完成时，增 增
增强 强 强的 的 的备 备 备份 份 份和 和 和还 还 还原 原 原图标将激活。
ThinkVantageSystemUpdate
ThinkVantageSystemUpdate程序通过下载和安装软件包（ThinkVantage应用程序、设备驱动程序、BIOS更
新和其他第三方应用程序）使计算机上的软件保持最新状态。
CommunicationUtility
CommunicationsUtility程序提供了一个集中设置集成摄像头和麦克风的地方。它可控制集成麦克风和摄像头
的高级设置，以优化Web会议和IP语音（VOIP）的体验。
ViewManager
通过ViewManager程序可自动调整窗口位置。它可将窗口移至“热角”，然后迅速将这些窗口设置为预定
大小，从而提高工作效率。通过它可在多个显示器间开展工作。
AdobeReader
AdobeReader程序是一种用于查看、打印和搜索PDF文档的工具。
反病毒软件
您的计算机附带反病毒软件，您可以用它来检测和清除病毒。Lenovo在硬盘驱动器上提供了具有30天免费
使用期的完整版反病毒软件。30天后，必须续订许可证以继续接收反病毒程序更新。
位置
本节提供的信息可帮助您找到计算机正面和背面的接口、主板上的各种部件以及计算机中的组件和内置驱动
器。
6 6
6ThinkCentreEdge用户指南

找到计算机正面的接口、控件和指示灯
第7页图1“正面接口、控件和指示灯的位置”显示了计算机正面的接口、控件和指示灯的位置。
图 1.正面接口、控件和指示灯的位置
1集成麦克风7内置扬声器
2集成摄像头指示灯8读卡器（某些机型配备）
3集成摄像头9USB接口（USB端口2）
4电源开关10耳机接口
5亮度提高/自动调节控件111麦克风接口
6亮度降低控件12USB接口（USB端口1）
接 接
接口 口 口描 描 描述 述 述
麦克风接口当您要录音或者使用语音识别软件时，用于将麦克风与计算机相连。
USB接口用于连接需要USB接口的设备，例如：USB键盘、USB鼠标、USB扫描仪或
USB打印机。如果您有六个以上的USB设备，可以购买用于连接其他USB设备
的USB集线器。
第1章.产品概述7 7
7

找到计算机背面接口
第8页图2“背面接口的位置”显示了计算机背面接口的位置。计算机后部的某些接口标记了颜色，这可
以帮助您确定将各个电缆连接到计算机的位置。
图 2. 背 面 接 口 的 位 置
1光盘驱动器5以太网接口
2集成电缆锁插槽6串口
3USB接口（USB端口3到6）7DisplayPortOUT接口
4电源线接口8系统支架
接 接
接口 口 口描 描 描述 述 述
DisplayPortOUT接口用于连接使用DisplayPort接口的高性能显示器、直接驱动显示器或其他设备。
以太网接口用于连接以太网电缆，以便接入局域网（LAN）。
注 注
注： ： ：要在FCCB类限制下对计算机进行操作，请使用5类以太网电缆。
USB接口用于连接需要USB接口的设备，例如：USB键盘、USB鼠标、USB扫描仪或
USB打印机。如果您有六个以上的USB设备，可以购买用于连接其他USB设备
的USB集线器。
串口用于连接外置调制解调器、串行打印机或使用9引脚串口的其他设备。
8 8
8ThinkCentreEdge用户指南

调节计算机支架
计算机附带一个计算机支架，可使用此支架将计算机调节至令人舒适的位置。拉开支架，将计算机的位置调
节至11°到32°之间的一个角度，如下图所示。
警 警
警告 告 告： ： ：
请 请
请确 确 确保 保 保垂 垂 垂直 直 直方 方 方向 向 向的 的 的角 角 角度 度 度至 至 至少 少 少为 为 为11° 11° 11°； ； ；否 否 否则 则 则， ， ，计 计 计算 算 算机 机 机可 可 可能 能 能会 会 会不 不 不平 平 平稳 稳 稳和 和 和倒 倒 倒下 下 下。 。 。
11
°
32
°
图 3. 调 节 计 算 机 支 架
第1章.产品概述9 9
9

机器类型和型号标签
通过机器类型和型号标签可识别计算机。与Lenovo联系请求帮助时，机器类型和型号信息可帮助支持人员
识别计算机，从而提供更快速的服务。
以下是机器类型和型号标签的示例。
Machine Type: XXXX
Model Number: XXX
图 4. 机 器 类 型 和 型 号 标 签
10 10
10ThinkCentreEdge用户指南

第2章使用计算机
本章提供有关使用某些计算机组件的信息。
常见问题
以下提示将帮助您优化对计算机的使用。
有没有其他语言的用户指南？
Lenovo支持Web站点http://www.lenovo.com/ThinkCentreUserGuides上提供多种语言的用户指南。
恢复光盘在哪里？
Lenovo提供一个程序，通过该程序可创建恢复光盘。有关创建恢复光盘的详细信息，请参阅第33页“制
作恢复盘”。
此外，如果硬盘发生故障，可从Lenovo客户支持中心订购ProductRecovery光盘。有关联系客户支持中心
的信息，请参阅第65页第11章“获取信息、帮助和服务”。在使用ProductRecovery光盘之前，请参阅光
盘随附的文档。
注 注
注意 意 意： ： ：ProductRecovery光盘套装可能包含多张光盘。请确保拥有全部这些光盘，然后再开始恢复过程。在
恢复过程中，可能提示您更换光盘。
哪里可以得到有关Windows操作系统的帮助？
Windows帮助和支持信息系统提供有关使用Windows操作系统的详细信息，可帮助您充分地利用计算机。要
访问Windows帮助和支持信息系统，请单击开 开
开始 始 始➙ ➙ ➙帮 帮 帮助 助 助和 和 和支 支 支持 持 持。
使用键盘
根据机型，计算机配备标准键盘或指纹识别器键盘。这两种键盘上都提供MicrosoftWindows快捷键。
本节提供有关下列主题的信息：
•第11页“使用Windows快捷键”
•第12页“使用蓝色ThinkVantage按键”
•第12页“使用指纹识别器”
使用Windows快捷键
标准键盘和指纹识别器键盘都提供了三个可与MicrosoftWindows操作系统配合使用的键。
•两个开 开
开始 始 始菜单键位于空格键两侧的Alt键旁。它们的特征是Windows徽标。按其中的任意一个键时，将打
开Windows开 开
开始 始 始菜单。Windows徽标的样式因键盘类型而异。
•上下文菜单键位于空格键右侧的Ctrl键的旁边。按上下文菜单键可打开活动程序、图标或对象的上下文
菜单。
注 注
注： ： ：可使用鼠标或向上和向下箭头键突出显示所选的菜单项。可以通过单击鼠标或按下Esc键来关闭开 开 开始 始 始菜
单或上下文菜单。
©CopyrightLenovo201211 11
11

使用蓝色ThinkVantage按键
某些键盘有一个ThinkVantage按键，使用该按键可打开一个内容全面的Lenovo板载帮助和信息中心。
在Windows7操作系统中，按该ThinkVantage按键将打开SimpleTap程序。有关更多信息，请参阅第5页
“SimpleTap”。
使用指纹识别器
某些计算机可能配有带指纹识别器的键盘。有关指纹识别器的更多信息，请参阅第5页“FingerprintSoftware
（某些机型配备）”。
要打开ThinkVantageFingerprintSoftware程序并使用指纹读取器，请单击开 开
开始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程序 序 序➙ ➙ ➙Lenovo Lenovo Lenovo
ThinkVantage ThinkVantage
ThinkVantageTools Tools Tools➙ ➙ ➙指 指 指纹 纹 纹读 读 读取 取 取器 器 器。
按照屏幕上的说明进行操作。有关其他信息，请参阅ThinkVantageFingerprintSoftware帮助系统。
使用滚轮鼠标
滚轮鼠标具有以下控制装置：
1鼠标主按键用此按键选择或启动程序或菜单项。
2滚轮用滚轮控制鼠标的滚动操作。旋转滚轮的方向控制滚动操作的方向。
3鼠标辅助按键用此按键显示活动程序、图标或对象的菜单。
可切换鼠标主辅按键的功能，以及通过Windows控制面板中的鼠标属性功能更改其他默认行为。
调节音频
声音是计算机体验的一个重要部分。计算机的主板上内置了数字音频控制器。某些机型还在其中一个PCI卡
插槽中安装了高性能音频适配器。
关于计算机音频
如果计算机中在出厂时安装了高性能音频适配器，则通常禁用计算机背面的主板音频接口；请使用音频适配
器上提供的接口。
每种音频解决方案都提供至少三个音频接口：音频输入接口、音频输出接口和麦克风接口。某些机型另外提
供第四个接口用于连接无源立体声扬声器（不需要交流电源的扬声器）。音频适配器可让您录制和播放声音
和音乐，以及通过多媒体应用程序聆听声音和使用语音识别软件。
还可以将一组有源立体声音箱连接到音频输出接口，以便通过多媒体应用程序享受更好的音质效果。
12 12
12ThinkCentreEdge用户指南
