ThinkCentre
ユーザー・ガイド

お願い
本書および本書で紹介する製品をご使用になる前に、「ThinkCentre 安全上の注意と保証についての手引き 」および 85 ペー
ジの『特記事項』に記載されている情報を読んで理解してください。
情報処理装置等電波障害自主規制協議会 (VCCI) 表示
この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス B情報技術装置です。この装置は、家庭環
境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こ
すことがあります。取扱説明書に従って正しい取り扱いをしてください。
第3版第1刷2009.10
© Copyright Lenovo 2009.

目次
重要な安全上の注意 ..........v
第1章 製品の概要 ..........1
特長 .................1
仕様 .................4
ソフトウェアの概要 ............5
Windows オペレーティング・システムに付属のソ
フトウェア ..............5
部品の位置 ...............8
コンピューターの前面にあるコネクターの位置 ..8

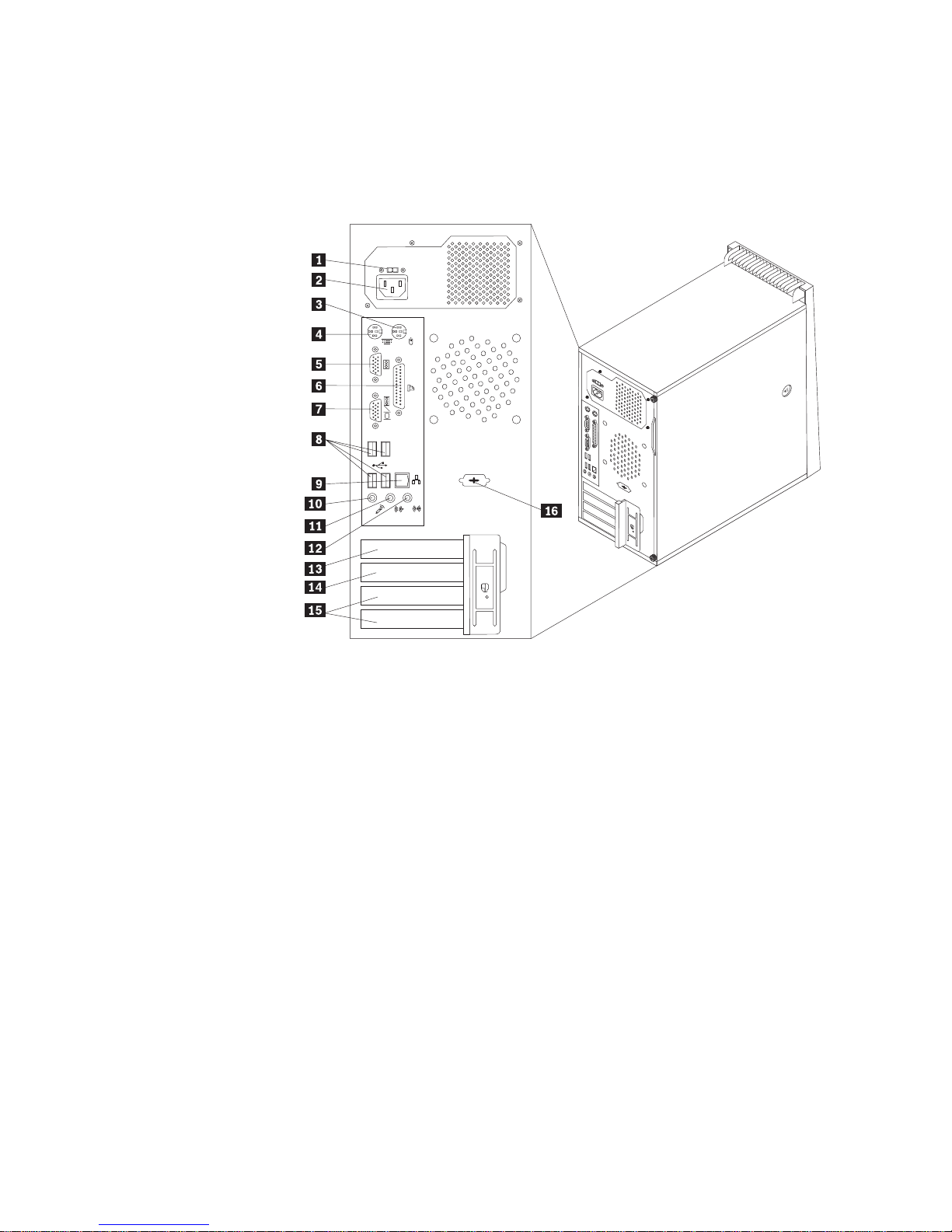

コンピューターの背面にあるコネクターの位置 ..9
構成部品の位置 ............11
システム・ボード上の部品の位置 ......12
第2章 オプションの取り付けおよびハー
ドウェアの交換 ...........13
静電気に弱い装置の取り扱い ........13
オプションの取り付けおよびハードウェアの交換 ..14
外部オプションの取り付け ........14
コンピューターのカバーの取り外し .....14
前面ベゼルを取り外して再び取り付ける ....16
メモリー・モジュールの取り付けまたは交換 ..16
PCI カードの取り付けまたは交換 ......18
内蔵ドライブの取り付け .........21
プライマリー・ハードディスクの交換 ....25
セカンダリー・ハードディスクの交換 ....29
光学式ドライブの交換 ..........32
ディスケット・ドライブの交換 .......34
電源機構の交換 ............35
ヒートシンクおよびファンの交換 ......37
前面ファンの交換 ...........39
背面ファンの交換 ...........41
キーボードの交換 ...........43
マウスの交換 .............44
部品交換の完了 ............45
セキュリティー機能の取り付け ........47
内蔵ケーブル・ロック ..........47
パッドロック .............48
パスワード保護 ............48
紛失したり忘れた場合のパスワードの消去
(CMOS のクリア)...........49
第3章 リカバリー情報........51
リカバリー・メディアの作成および使用 .....51
リカバリー・メディアの作成 .......52
リカバリー・メディアの使用 .......52
バックアップおよびリカバリー操作の実行 ....53
バックアップ操作の実行 .........53
リカバリー操作の実行 ..........54
Rescue and Recovery ワークスペースの使用 ...55
レスキュー・メディアの作成および使用 .....57
レスキュー・メディアの作成 .......57
レスキュー・メディアの使用 .......58
リカバリー修復ディスケットの作成および使用 ..59
リカバリー修復ディスケットの作成 .....59
リカバリー修復ディスケットの使用 .....59
デバイス・ドライバーのインストールおよび再イン
ストール ...............60
始動順序でのレスキュー・デバイスの設定 ....61
リカバリー問題の解決 ...........61
第4章 装置構成ユーティリティーの使用 63
装置構成ユーティリティー (Setup Utility) プログラ
ムの始動 ...............63
設定値の表示と変更 ...........63
パスワードの使用 ............63
パスワードの考慮事項 ..........64
パワーオン・パスワード .........64
管理者パスワード ...........64
パスワードの設定、変更、削除 .......64
デバイスを有効または無効にする .......65
起動デバイスの選択 ...........66
一時的な起動デバイスの選択 .......66
起動デバイス順序の選択および変更 .....66
装置構成ユーティリティー・プログラムの終了 ..66
第5章 システム・プログラムの更新 ..67
システム・プログラムの使用 ........67
ディスクからの BIOS の更新 (フラッシュ)....68
オペレーティング・システムからの BIOS の更新
(フラッシュ)..............68
POST/BIOS 更新の障害からのリカバリー ....69
第6章 トラブルシューティングおよび診
断.................71
基本的なトラブルシューティング .......71
診断プログラム .............73
Lenovo ThinkVantage Toolbox .......73
Lenovo System Toolbox .........73
PC-Doctor for Rescue and Recovery .....74
PC-Doctor for DOS ...........74
マウスのクリーニング ...........76
光学マウス .............76
ボール付きマウス ...........77
第7章 情報、ヘルプ、およびサービスの
入手 ................79
製品情報の入手方法 ...........79
「Online Books」フォルダー ........79
Lenovo ThinkVantage Tools ........79
© Copyright Lenovo 2009 iii

ThinkVantage Productivity Center ......80
Lenovo Welcome ............80
Access Help .............80
安全上の注意と保証についての手引き ....81
Lenovo Web サイト (http://www.lenovo.com/ また
はhttp://www.lenovo.com/jp/) ........81
ヘルプおよびサービス ...........81
資料および診断プログラムの使用 ......81
サービスの依頼 ............82
その他のサービスの使用 .........83
追加サービスの購入 ..........83
付録.特記事項............85
映像出力の注意事項 ...........86
ヨーロッパ規格適合 CE マーク .......86
商標 .................86
索引 ................87
iv ユーザー・ガイド

重要な安全上の注意
注意:
この資料をご使用になる前に、当製品に関連するすべての安全上の注意事項をお読
みになり、理解してください。最新の安全上の注意については本製品に付属の
「ThinkCentre
安全上の注意と保証についての手引き 」を参照してください。この安
全上の注意をお読みいただき内容をご理解いただくことで、人的な傷害やご使用の
製品の損傷の危険性を低減することができます。
「ThinkCentre
安全上の注意と保証についての手引き 」をお持ちでない場合は、
Lenovo®サポート Web サイト (http://www.lenovo.com/support/jp または
http://www.lenovo.com/support) から PDF 版を入手できます。
© Copyright Lenovo 2009 v

vi ユーザー・ガイド

第1章 製品の概要
この章では、コンピューターの機能、仕様、初期インストール済みソフトウェア・
プログラム、および部品とコネクターの位置について説明します。
特長
ここでは、ご使用のコンピューターのさまざまな機能について概説します。
システム情報
以下の説明では、さまざまなモデルがカバーされています。特定のモデルの情
報については、装置構成ユーティリティー (Setup Utility) プログラムを使用し
てください。 63 ページの『第 4章 装置構成ユーティリティーの使用』を参
照してください。
マイクロプロセッサー
vIntel®Celeron®プロセッサー
vIntel Celeron デュアル・コア・プロセッサー
vIntel Pentium®デュアル・コア・プロセッサー
vIntel Core™2 Duo プロセッサー
vIntel Core 2 Quad プロセッサー
v内部キャッシュ (サイズは、モデル・タイプによって異なります)
メモリー
v最大で 2つの DDR2 DIMM (double data rate 2 dual inline memory module) を
使用できます
内蔵ドライブ
vディスケット・ドライブまたはカード・リーダー (モデル・タイプによって異な
ります)
v光学式ドライブ
vSATA (Serial Advanced Technology Attachment) 内蔵ハードディスク・ドライブ
ビデオ・サブシステム
vVGA (Video Graphics Array) コネクターのための統合グラフィック・カード
v別個のグラフィック・カード用の PCI Express x16 グラフィック・カード・スロ
ット (システム・ボードに搭載)
© Copyright Lenovo 2009 1

オーディオ・サブシステム
v内蔵 High-Definition (HD) オーディオ
v前面パネルのマイクロホン・コネクターおよびヘッドホン・コネクター
v背面パネルのオーディオ・ライン入力コネクター、オーディオ・ライン出力コネ
クター、マイクロホン・コネクター
v内蔵スピーカー (一部のモデル)
接続機能
v10/100/1000 Mbps 内蔵イーサネット・コントローラー
vPCI V.90 データ/Fax モデム (一部のモデル)
システム管理機能
v自己診断テスト (POST) 結果の保存機能
v自動パワーオン始動順序 (Automatic Power-On Startup)
vPXE (プリブート実行環境)
vリモート管理 (Remote Administration)
vシステム管理 (SM) 基本入出力システム (BIOS) および SM ソフトウェア
vWake on LAN
vWake on Ring (この機能は、装置構成ユーティリティー (Setup Utility) プログラ
ムでは、外付けモデムの場合はシリアル・ポート上の着信 (Serial Port Ring
Detect) と呼ばれます)
入出力 (I/O) 機能
v9ピンのシリアル・ポート (標準 1つ、オプション 1つ)
vイーサネット・コネクター
v25 ピンのパラレル・ポート (標準 1つ)
vUSB コネクター 6つ(前面パネルに 2つ、背面パネルに 4つ)
v標準キーボード・コネクター
v標準マウス・コネクター
v背面パネルの 3つのオーディオ・コネクター (オーディオ・ライン入力コネクタ
ー、オーディオ・ライン出力コネクター、およびマイクロホン・コネクター)
v前面パネルの 2つのオーディオ・コネクター (マイクロホン・コネクターおよび
ヘッドホン・コネクター)
vVGA モニター・コネクター
拡張
v2つのハードディスク・ドライブ・ベイ (標準 1つ、オプション 1つ)
v2つの光学式ドライブ・ベイ (標準 1つ、オプション 1つ)
v2つの PCI 32 ビット・カード・スロット
v1つのドライブ・ベイ (3.5 型ディスケット・ドライブまたはカード・リーダーの
いずれかのため)
v1つの PCI Express x1 カード・スロット
v1つの PCI Express x16 グラフィックス・カード・スロット
2ユーザー・ガイド

電源
v280 ワット電源機構 (自動電圧切り替え機能付き)(一部のモデル)
v280 ワット電源機構 (手動電圧切り替えスイッチ付き)(一部のモデル)
v320 ワット電源機構 (自動電圧切り替え機能付き)(一部のモデル)
v拡張および電力インターフェース機構 (ACPI) のサポート
セキュリティー機能
vComputrace
vカバー検出スイッチ (侵入検出スイッチとも呼ばれる、一部のモデル)
vハードディスク・パスワード
v指紋センサー付きのキーボード (一部のモデル)
vBIOS アクセスのためのパワーオン・パスワード (POP) と管理者パスワード
vシリアルおよびパラレル・ポート入出力制御
v始動順序の制御
vディスケット・ドライブ、キーボード、またはマウスを使用しない始動
v内蔵ケーブル・ロック (ケンジントン・ロック)の追加のサポート
vデバイスを使用可能または使用不可にする機能のサポート
vUSB のスイッチ・オン/オフ
初期インストール済みソフトウェア・プログラム
コンピューターには、ソフトウェア・プログラムが初期インストール済みの場合が
あります。その場合、オペレーティング・システム、標準装備機能をサポートする
ためのデバイス・ドライバー、および他のサポート・プログラムが組み込まれてい
ます。詳細については、 5ページの『ソフトウェアの概要』を参照してください。
初期インストール済みオペレーティング・システム
vMicrosoft®Windows®7
vMicrosoft Windows Vista®
vMicrosoft Windows XP Professional
(Windows 7 Professional、Windows 7 Ultimate、Windows Vista Business、または
Windows Vista Ultimate のダウングレード権で初期インストールされる)
互換性が保証または検証されたオペレーティング・システム1(モデルによって異な
ります)
vLinux®
1. ここにリストするオペレーティング・システムは、この資料の出版時点で互換性を保証またはテストされています。このブックレッ
トの発行後に、さらに他のオペレーティング・システムが、ご使用のコンピューターと互換性があると Lenovo によって確認される
場合があります。このリストの修正内容および追加内容は変更される可能性があります。オペレーティング・システムが互換性を保
証またはテスト済みであるかどうかを判別するには、オペレーティング・システムのベンダーの Web サイトを確認してください。
第1章 製品の概要 3

仕様
ここでは、ご使用のコンピューターの物理仕様を示します。
寸法
幅: 175 mm (6.9 インチ)
高さ: 402 mm (15.8 インチ)
奥行き: 440 mm (17.3 インチ)
重量
出荷時の最大構成: 11.2 kg (24.7 lbs)
環境
気温:
動作時: 10° から 35°C (50° から 95°F)
非動作時: -40° から 60°C (-40° から 140°F) (パッケージあり)
非動作時: -10° から 60°C (14° から 140°F) (パッケージなし)
湿度:
動作時: 10% から 80% (1 時間当たり 10%、非結露)
非動作時: 10% から 90% (1 時間当たり 10%、非結露)
最大高度:
動作時: -50 から 10,000 ft (-15.2 から 3,048 m)
非動作時: -50 から 35,000 ft (-15.2 から 10,668 m)
電源入力
入力電力:
低電圧範囲:
最小:100VAC
最大:127VAC
入力周波数範囲: 50/60 Hz
電圧選択スイッチ設定:115VAC
高電圧範囲:
最小:200VAC
最大:240VAC
入力周波数範囲: 50/60 Hz
電圧選択スイッチ設定:230VAC
4ユーザー・ガイド

ソフトウェアの概要
初期インストール済みのオペレーティング・システムといくつかの初期インストー
ル済みのアプリケーションが、コンピューターに付属しています。
Windows オペレーティング・システムに付属のソフトウェア
ここでは、ご使用のコンピューターに組み込まれている Windows アプリケーショ
ンについて説明します。
Lenovo が提供するソフトウェア
お客様の生産性の向上とコンピューターの保守に関連したコストの削減を支援する
ために、Lenovo では、以下のソフトウェア・プログラムを提供しています。コンピ
ューターに付属するソフトウェア・プログラムは、ご使用のモデル・タイプおよび
初期インストール済みのオペレーティング・システムによって異なります。
Lenovo ThinkVantage Tools: Lenovo ThinkVantage®Tools プログラムを利用する
ことにより、多くの情報源を利用でき、作業をより簡単かつ安全に行うのに役立つ
さまざまなツールに容易にアクセスできます。詳細については、 79 ページの
『Lenovo ThinkVantage Tools』を参照してください。
注:Lenovo ThinkVantage Tools プログラムは、Windows 7 が初期インストールされ
ている Lenovo のコンピューターでのみ使用できます。
ThinkVantage Productivity Center: ThinkVantage Productivity Center を選択するこ
とで、ご使用のコンピューターのセットアップ、学習、保守および拡張に役立つ多
数の情報やツールをご利用いただけます。
注:ThinkVantage Productivity Center は、Windows Vista または Windows XP が初
期インストールされている Lenovo のコンピューターでのみ使用できます。
Lenovo Welcome: Lenovo Welcome プログラムでは、Lenovo の新しい組み込み機
能を紹介し、コンピューターを最大限活用するために役立ついくつかの重要なセッ
トアップ・タスクをガイドします。
注:Lenovo Welcome プログラムは、Windows 7 または Windows Vista が初期イン
ストールされている Lenovo のコンピューターでのみ使用できます。
Product Recovery: Product Recovery プログラムを使用すれば、ハードディスク・
ドライブの内容を工場出荷時の状態に復元することができます。
ThinkVantage Rescue and Recovery: ThinkVantage Rescue and Recovery®(RnR)
プログラムは、高度に自動化されたリカバリーおよび復元プログラムです。このプ
ログラムには、たとえ主要オペレーティング・システムが起動できなくなっても、
コンピューターの問題を診断し、ヘルプを入手し、さらにシステム・クラッシュか
ら迅速にリカバリーするのを援助する一連の自動リカバリー・ツールが含まれてい
ます。
ThinkVantage Client Security Solution: ThinkVantage Client Security Solution
(CSS) プログラムは、特定の Lenovo コンピューターでのみご利用いただけます。
これは、許可されていないユーザーがデータにアクセスできないように保護する一
第1章 製品の概要 5

方で、パスワード、暗号鍵、電子クレデンシャルといった重要なセキュリティー情
報などの情報を保護するのに役立ちます。
注:ThinkVantage Client Security Solution は、Windows Vista または Windows XP
が初期インストールされている Lenovo のコンピューターでのみ使用できま
す。
Password Manager: Password Manager は、Windows アプリケーションと Web サ
イトのための認証情報を自動的に取り込んで設定するためのプログラムです。
注:Password Manager は、Windows 7 が初期インストールされている Lenovo のコ
ンピューターでのみ使用できます。
ThinkVantage System Update: ThinkVantage System Update (TVSU) は、ソフトウ
ェア・パッケージ (TVT アプリケーション、デバイス・ドライバー、BIOS フラッ
シュ、その他のサード・パーティー・アプリケーション)をダウンロードし、イン
ストールすることによって、システム上のソフトウェアを最新の状態に保つための
プログラムです。常に更新状態にしておくべきソフトウェアの例としては、
ThinkVantage Rescue and Recovery、および ThinkVantage Productivity Center といっ
た、Lenovo が提供するプログラムがあります。
ThinkVantage Power Manager: ThinkVantage Power Manager は、ご使用の
ThinkCentre®コンピューターに、便利で柔軟かつ完全な省電力機能を提供します。
ThinkVantage Power Manager を使用することで、システム・パフォーマンスと節電
を最もよいバランスで両立させるよう、電源設定を調整することができます。
指紋認証ソフトウェア:一部のキーボードに備えられている内蔵指紋センサーを使
用して、自分の指紋を登録し、それをパワーオン・パスワード、ハードディスク・
ドライブ・パスワード、および Windows パスワードと関連付けることができま
す。こうすることでパスワードの代わりに指紋認証を利用することができるように
なり、ユーザー・アクセスが容易かつ安全になります。指紋センサー・キーボード
は、特定のコンピューターでご利用いただけるものですが、このオプションをサポ
ートするコンピューター用に購入することも可能です。
Lenovo ThinkVantage Toolbox
Lenovo ThinkVantage Toolbox プログラムは、コンピューターの保守、コンピューテ
ィングのセキュリティーの向上、コンピューターの問題の診断、 Lenovo が提供す
る革新的なテクノロジーについての学習、コンピューターに関する詳細情報の入手
に役立ちます。詳しくは、 73 ページの『Lenovo ThinkVantage Toolbox』を参照して
ください。
注:Lenovo ThinkVantage Toolbox プログラムは、Windows 7 が初期インストール
されている Lenovo のコンピューターでのみ使用できます。
Lenovo System Toolbox
Lenovo System Toolbox 診断プログラムは、ハードディスク・ドライブに初期イン
ストールされています。この診断プログラムは、Windows オペレーティング・シス
テムを介して機能し、ハードウェア問題を診断し、ハードウェア障害を起こす可能
性があるオペレーティング・システム制御の設定を報告します。詳しくは、 73 ペー
ジの『Lenovo System Toolbox』を参照してください。
6ユーザー・ガイド

注:Lenovo System Toolbox プログラムは、Windows Vista または Windows XP が
初期インストールされている Lenovo のコンピューターでのみ使用できます。
PC-Doctor for Rescue and Recovery
PC-Doctor for Rescue and Recovery 診断プログラムは、ハードディスク・ドライブ
に初期インストールされています。このプログラムは Lenovo コンピューターの
Rescue and Recovery ワークスペースに組み込まれており、ハードウェアの問題を診
断し、ハードウェア障害を引き起こす可能性があるオペレーティング・システム制
御の設定を報告します。PC-Doctor for Rescue and Recovery を使用するのは、
Windows オペレーティング・システムを起動できない場合です。詳しくは、 74 ペ
ージの『PC-Doctor for Rescue and Recovery』を参照してください。
Adobe Reader
Adobe Reader は、PDF 文書の表示、印刷、および検索に使用するツールです。
オンライン・ブックおよび Lenovo Web サイトのアクセスに関する詳細について
は、 79 ページの『「Online Books」フォルダー』 を参照してください。
アンチウィルス・ソフトウェア
ご使用のコンピューターには、ウィルスを検出および除去するためのアンチウィル
ス・ソフトウェアが付属しています。Lenovo は、30 日間無償で使用できる、完全
バージョンのアンチウィルス・ソフトウェアを初期インストール済みの状態で提供
します。30 日間が経過した後、アンチウィルス・プログラムの更新を継続するには
ライセンスを更新する必要があります。
アンチウィルス・ソフトウェアの更新に関する詳細については、Access Help を参照
してください。ヘルプ・システムを開く方法については、 80 ページの『Access
Help』を参照してください。
第1章 製品の概要 7

部品の位置
コンピューターの前面にあるコネクターの位置
図1は、コンピューターの前面にあるコネクターの位置を示しています。
注:すべてのコンピューター・モデルに、以下に示すコネクターがあるわけではあ
りません。
1 USB コネクター 3 マイクロホン・コネクター
2 ヘッドホン・コネクター 4 USB コネクター
図 1. 前面のコネクター
8ユーザー・ガイド

コンピューターの背面にあるコネクターの位置
図2は、コンピューターの背面にあるコネクターの位置を示しています。コンピュ
ーターの背面にあるコネクターの一部は色分けされており、コンピューター上でケ
ーブルの接続場所を判別するのに役立ちます。
1 電圧選択スイッチ (一部のモデ
ル)
9 イーサネット・コネクター
2 電源コネクター 10 マイクロホン・コネクター
3 標準マウス・コネクター 11 オーディオ・ライン出力コネクター
4 標準キーボード・コネクター 12 オーディオ・ライン入力コネクター
5 シリアル・ポート 13 PCI Express x16 グラフィック・カード・スロッ
ト
6 パラレル・ポート 14 PCI Express x1 カード・スロット
7 VGA モニター・コネクター 15 PCI カード・スロット (2)
8 USB コネクター (4) 16 シリアル・ポート (一部のモデル)
図 2. 背面のコネクターの位置
第1章 製品の概要 9

コネクター 説明
オーディオ・ライン入力コ
ネクター
ステレオ・システムなどの外部オーディオ・デバイスからオー
ディオ信号を受け取るために使用します。外付けオーディオ・
デバイスを接続するとき、ケーブルでそのデバイスのオーディ
オ・ライン出力コネクターとコンピューターのオーディオ・ラ
イン入力コネクターの間を接続します。
オーディオ・ライン出力コ
ネクター
コンピューターから外部デバイス (電源付きのステレオ・スピー
カー (組み込み式の増幅器搭載のスピーカー)、ヘッドホン、マ
ルチメディア・キーボード、ステレオ・システムのオーディ
オ・ライン入力コネクター、あるいはその他の録音デバイスな
ど)へオーディオ信号を送信するときに使用します。
イーサネット・コネクター ローカル・エリア・ネットワーク (LAN) のイーサネット・ケー
ブルを接続するために使用します。
注:コンピューターを FCC クラス B制限内で作動させる場合
は、カテゴリー 5イーサネット・ケーブルを使用してくださ
い。
マイクロホン・コネクター 音声を録音するときや音声認識ソフトウェアを使用する場合
に、コンピューターにマイクロホンを接続するために使用しま
す。
パラレル・ポート 25 ピンのパラレル・ポートを使用するデバイス (並列プリンタ
ーや並列スキャナーなど)を接続するために使用します。
シリアル・ポート 外付けモデム、シリアル・プリンター、またはその他の 9ピン
のシリアル・ポートを使用するデバイスを接続するときに使用
します。
標準キーボード・コネクタ
ー
標準キーボード・コネクターを使用するキーボードを接続する
ために使用します。
標準マウス・コネクター マウス、トラックボール、または標準マウス・コネクターを使
用する他のポインティング・デバイスを接続するのに使用しま
す。
USB コネクター USB (ユニバーサル・シリアル・バス)コネクターを必要とする
デバイス (USB キーボード、USB マウス、USB スキャナー、
USB プリンターなど)を接続するために使用されます。6個を
超える USB デバイスを接続する場合は、USB ハブを別途購入
すれば、追加の USB デバイスを接続できるようになります。
VGA モニター・コネクタ
ー
VGA モニターまたは VGA モニター・コネクターを使用するそ
の他のデバイスを接続するために使用します。
10 ユーザー・ガイド

構成部品の位置
図3は、コンピューター内部の各構成部品の位置を示しています。コンピュータ
ー・カバーの取り外しについては、 14 ページの『コンピューターのカバーの取り外
し』を参照してください。
1 マイクロプロセッサー、ヒートシン
クおよびファン
6 PCI カード・スロット
2 メモリー・スロット (2) 7 PCI Express x1 カード・スロット
3 電池 8 カバー検出スイッチ (侵入検出スイッチ)(一
部のモデル)
4 PCI Express x16 グラフィックス・
カード・スロット
9 背面ファン
5 PCI カード 10 電源機構
図 3. 構成部品の位置
第1章 製品の概要 11

システム・ボード上の部品の位置
図4は、システム・ボード上の部品の位置を示します。
1 マイクロプロセッサー 12 前面パネル・コネクター
2 マイクロプロセッサー・ファン・コネク
ター
13 前面 USB コネクター (2)
3 メモリー・スロット (2) 14 シリアル (COM 2) コネクター
4 熱センサー・コネクター 15 前面オーディオ・コネクター
5 ディスケット・ドライブ・コネクター 16 内蔵スピーカー・コネクター
6 24 ピン電源コネクター 17 PCI カード・スロット (2)
7 電池 18 PCI Express (x1) カード・スロット
8 カバー検出スイッチ・コネクター (侵入
検出スイッチ・コネクター)(一部のモデル)
19 PCI Express x16 グラフィックス・カー
ド・スロット
9 SATA コネクター (4) 20 システム・ファン・コネクター
10 CMOS (相補型金属酸化膜半導体)クリ
ア/リカバリー・ジャンパー
21 4ピン電源コネクター
11 電源ファン・コネクター
図 4. システム・ボードの部品の位置
12 ユーザー・ガイド
