第1章產品概觀
本章提供電腦功能、規格、由Lenovo提供之軟體程式、接頭位置、元件、系統主機板上零件與內部磁碟
機的相關資訊。
本章包含下列主題：
•第1頁『功能』：本節提供電腦功能的相關資訊。
•第3頁『規格』：本節列出電腦的實體規格。
•第4頁『軟體概觀』：本節提供電腦隨附軟體程式的相關資訊。
•第6頁『位置』：本節提供資訊以協助您找到電腦接頭、元件、系統主機板上零件與內部磁碟機。
功能
本節提供電腦功能的相關資訊。
系統資訊
下列資訊適用於各種型號。如需特定型號的相關資訊，請使用SetupUtility程式。請參閱第51頁第4章
『使用SetupUtility程式』。
微 微
微處 處 處理 理 理器 器 器
您的電腦配備以下其中一種微處理器（內部快取大小視機型而異）：
•Intel®Core™i3微處理器
•IntelCorei5微處理器
•IntelCorei7微處理器
•IntelPentium®微處理器
記 記
記憶 憶 憶體 體 體模 模 模組 組 組
您的電腦支援多達四組雙倍資料傳輸率3的雙直列記憶體模組(DDR3DIMM)。
內 內
內建 建 建磁 磁 磁碟 碟 碟機 機 機
•讀卡機（部分型號提供）
•光碟機
•序列式先進附加技術(SATA)硬碟
視 視
視訊 訊 訊子 子 子系 系 系統 統 統
•透過視訊圖形陣列(VGA)接頭或數位視覺介面(DVI)接頭運作的整合圖形卡（某些型號不適用）
•獨立圖形卡在系統主機板上的『週邊元件交互連接(PCI)』Expressx16圖形卡槽
音 音
音訊 訊 訊子 子 子系 系 系統 統 統
•整合式高清晰度(HD)音訊
•前方面板的耳機接頭和麥克風接頭
•後方面板的音訊輸入接頭、音訊輸出接頭和麥克風接頭
•內建喇叭（部分型號提供）
©CopyrightLenovo20101 1
1

連 連
連通 通 通性 性 性
10/100/1000Mbps整合乙太網路控制器
系 系
系統 統 統管 管 管理 理 理特 特 特性 性 性
•儲存開機自我測試(POST)硬體測試結果的能力
•進階配置和電源介面(ACPI)
•自動開機啟動
•桌面管理介面(DMI)
•Intel信任執行技術(IntelTXT)
•開機前執行環境(PXE)
•系統管理(SM)基本輸入/輸出系統(BIOS)和SM軟體
•WakeonLAN(WOL)
•WindowsManagementInstrumentation(WMI)（WMI是Windows作業系統上用於管理資料與作業的
基礎架構）
輸 輸
輸入 入 入/ / /輸 輸 輸出 出 出(I/O) (I/O) (I/O)功 功 功能 能 能
•9-pin序列埠（一個標準，一個選用）
•一個DVI顯示器連接器
•一個乙太網路連接器
•一個PersonalSystem/2®(PS/2®)鍵盤接頭
•一個PS/2滑鼠接頭
•一個VGA顯示器連接器
•六個通用序列匯流排(USB)2.0接頭（前方面板兩個，後方面板四個）
•後方面板的三個音訊接頭
（音訊輸入接頭、音訊輸出接頭和麥克風接頭）
•前方面板的兩個音訊接頭（耳機接頭和麥克風接頭）
如需相關資訊，請參閱第6頁『找出電腦正面的接頭、控制項與指示燈』與第7頁『找出電腦背面的
接頭與零件』。
擴 擴
擴充 充 充設 設 設備 備 備
•一個硬碟機槽
•一個光碟機槽
•一個薄型讀卡機機槽
•一個PCIExpressx16圖形卡槽
•一個PCIExpressx1卡槽
•兩個PCI卡槽
電 電
電源 源 源供 供 供應 應 應器 器 器
•240瓦自動感應電源供應器
安 安
安全 全 全特 特 特性 性 性
•開機密碼和管理者密碼，可防止有人未經授權使用您的電腦
•Computrace
2 2
2ThinkCentre使用手冊

•外蓋顯示開關（也稱為入侵開關）（部分型號提供）
•啟用或停用SATA裝置
•啟用或停用序列埠
•啟用或停用USB接頭
•具備指紋辨識器的鍵盤（部分型號配備）
•啟動順序控制
•於無鍵盤或滑鼠的情況下啟動
•可加裝整合型鋼纜鎖（Kensington安全鎖。如需相關資訊，請參閱第41頁『整合型鋼纜鎖』）
•可加裝小鎖（如需相關資訊，請參閱第43頁『小鎖』）
預 預
預先 先 先安 安 安裝 裝 裝的 的 的軟 軟 軟體 體 體程 程 程式 式 式
您的電腦已預先安裝一些軟體程式，可幫助您的工作更容易、更安全。如需相關資訊，請參閱第4頁
『軟體概觀』。
預 預
預先 先 先安 安 安裝 裝 裝的 的 的作 作 作業 業 業系 系 系統 統 統
您的電腦已預先安裝Microsoft®Windows®7作業系統。
已 已
已通 通 通過 過 過相 相 相容 容 容性 性 性認 認 認證 證 證或 或 或測 測 測試 試 試的 的 的作 作 作業 業 業系 系 系統 統 統1（視機型而定）
•Linux®
規格
本節列出電腦的實體規格。
1.本說明文件付印時，此處所列的作業系統正在進行相容性認證或測試。本手冊出版之後，可能有其他的作業系統經
Lenovo確認與您的電腦相容。本清單得隨時變更。如果要判斷作業系統是否通過相容性認證或測試，請查看作業系
統供應商的網站。
第1章.產品概觀3 3
3

尺 尺
尺寸 寸 寸
寬度：99公釐（3.9英吋）
高度：335公釐（13.19英吋）
厚度：382公釐（15.04英吋）
重 重
重量 量 量
出貨時的最大配置：6.6公斤（14.55磅）
環 環
環境 境 境
•氣溫：
運作中：10°C至35°C(50°F至95°F)
非運作中：-40°C至60°C(-40°F至140°F)
非運作中：-10°C至60°C(14°F至140°F)（不含包裝）
•濕度：
運作中：20%至80%（非凝結）
非運作中：20%至90%（非凝結）
•海拔：
運作中：-50至10000英尺（-15.2至3048公尺）
非運作中：-50至35000英尺（-15.2至10668公尺）
電 電
電源 源 源輸 輸 輸入 入 入
•輸入電壓：
–低範圍：
最小值：100交流電電壓
最大值：127交流電電壓
輸入頻率範圍：50至60赫玆
電壓選擇切換設定：115交流電電壓
–高範圍：
最小值：200交流電電壓
最大值：240交流電電壓
輸入頻率範圍：50至60赫玆
電壓選擇切換設定：230交流電電壓
軟體概觀
電腦隨附預先安裝的作業系統和數個由Lenovo提供的軟體程式。
Windows作業系統所提供的軟體
本節提供Windows作業系統隨附軟體的相關資訊。
Lenovo所提供的軟體
下列軟體程式是由Lenovo提供，協助您提高生產力並減少與維護電腦的相關成本。電腦隨附的軟體可能
因機型和預先安裝的作業系統而異。
LenovoThinkVantageTools
LenovoThinkVantage®Tools程式會引導您到資訊來源的主機，讓您能輕鬆存取各項工具，讓您的工作更容
易、更安全。如需相關資訊，請參閱第61頁『LenovoThinkVantageTools』。
4 4
4ThinkCentre使用手冊

LenovoWelcome
LenovoWelcome程式向您介紹一些Lenovo創新的內建功能，它會帶您逐步執行一些重要的設定作業，來
協助您充分運用電腦。
ProductRecovery
ProductRecovery程式可讓您將硬碟的內容還原至原廠預設值。
ThinkVantageRescueandRecovery
ThinkVantageRescueandRecovery®程式是單一按鍵的回復與還原解決方案，包括一組自行回復工具，可
協助您診斷電腦問題、取得協助，並從系統損毀中回復，即使無法啟動Windows作業系統時亦可。
附 附
附註 註 註： ： ：如果LenovoThinkVantageTools中的加 加 加強 強 強備 備 備份 份 份及 及 及還 還 還原 原 原圖示呈灰暗色狀態，表示您必須手動安裝
RescueandRecovery程式，才能啟用其功能。如果安裝RescueandRecovery程式，請執行下列動作：
1.按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然後按兩下加 加 加強 強 強備 備 備份 份 份及 及 及還 還 還原 原 原。
2.遵循螢幕上的指示。
3.當安裝程序完成時，加 加
加強 強 強備 備 備份 份 份及 及 及還 還 還原 原 原圖示就會變成啟用狀態。
PasswordManager程式（密碼管理程式）
PasswordManager程式可自動擷取及填寫用於Windows應用程式和網站的鑑別資訊。
附 附
附註 註 註： ： ：如果LenovoThinkVantageTools中的密 密 密碼 碼 碼儲 儲 儲存 存 存庫 庫 庫圖示呈灰暗色狀態，表示您必須手動安裝Password
Manager程式，才能啟用其功能。若要安裝PasswordManager程式，請執行下列動作：
1.按一下開 開
開始 始 始➙ ➙ ➙所 所 所有 有 有程 程 程式 式 式➙ ➙ ➙Lenovo Lenovo LenovoThinkVantage ThinkVantage ThinkVantageTools Tools Tools，然後按兩下密 密 密碼 碼 碼儲 儲 儲存 存 存庫 庫 庫。
2.遵循螢幕上的指示。
3.當安裝程序完成時，密 密
密碼 碼 碼儲 儲 儲存 存 存庫 庫 庫圖示就會變成啟用狀態。
PowerManager
PowerManager程式為您的ThinkCentre®電腦提供方便、靈活又完整的電源管理。您可以利用Power
Manager程式來調整電源設定，在系統效能與省電之間獲得最好的折衷。
ThinkVantageSystemUpdate
ThinkVantageSystemUpdate程式可協助您下載及安裝套裝軟體（ThinkVantage應用程式、裝置驅動程式、
BIOS更新和其他協力廠商應用程式），使電腦上的軟體保持最新的版本。
FingerprintSoftware
部分鍵盤所提供的整合式指紋辨識器可以搭配FingerprintSoftware程式運作，讓您註冊指紋並將其與
Windows密碼建立關聯。因此，指紋鑑別可以取代您的密碼，讓使用者存取時更簡單又安全。只有特定的電
腦才配備指紋辨識鍵盤，當然您也可以為支援此選項的電腦選購此配備。
LenovoThinkVantageToolbox
LenovoThinkVantageToolbox程式可協助您維護電腦、改善計算安全、診斷電腦問題、熟悉Lenovo所提
供的創新技術，以及取得更多電腦的相關資訊。如需相關資訊，請參閱第58頁『LenovoThinkVantage
Toolbox』。
AdobeReader
AdobeReader程式是用於檢視、列印及搜尋PDF文件的工具。
如需存取和檢視出版品的相關資訊，請參閱第61頁『OnlineBooks資料夾』。
防毒軟體
您的電腦配備防毒軟體，可偵測及刪除病毒。Lenovo在您的電腦上提供完整版的防毒軟體，可免費試用30
天。30天之後，您必須更新軟體使用權才能繼續接收防毒軟體更新。
第1章.產品概觀5 5
5

如需如何使用防毒軟體的相關資訊，請參閱防毒軟體的說明系統。
位置
本節提供資訊以協助您找到電腦接頭、元件、系統主機板上零件與內部磁碟機。
找出電腦正面的接頭、控制項與指示燈
第6頁圖例1『正面接頭、控制項與指示燈位置』顯示電腦正面接頭、控制項與指示燈的位置。

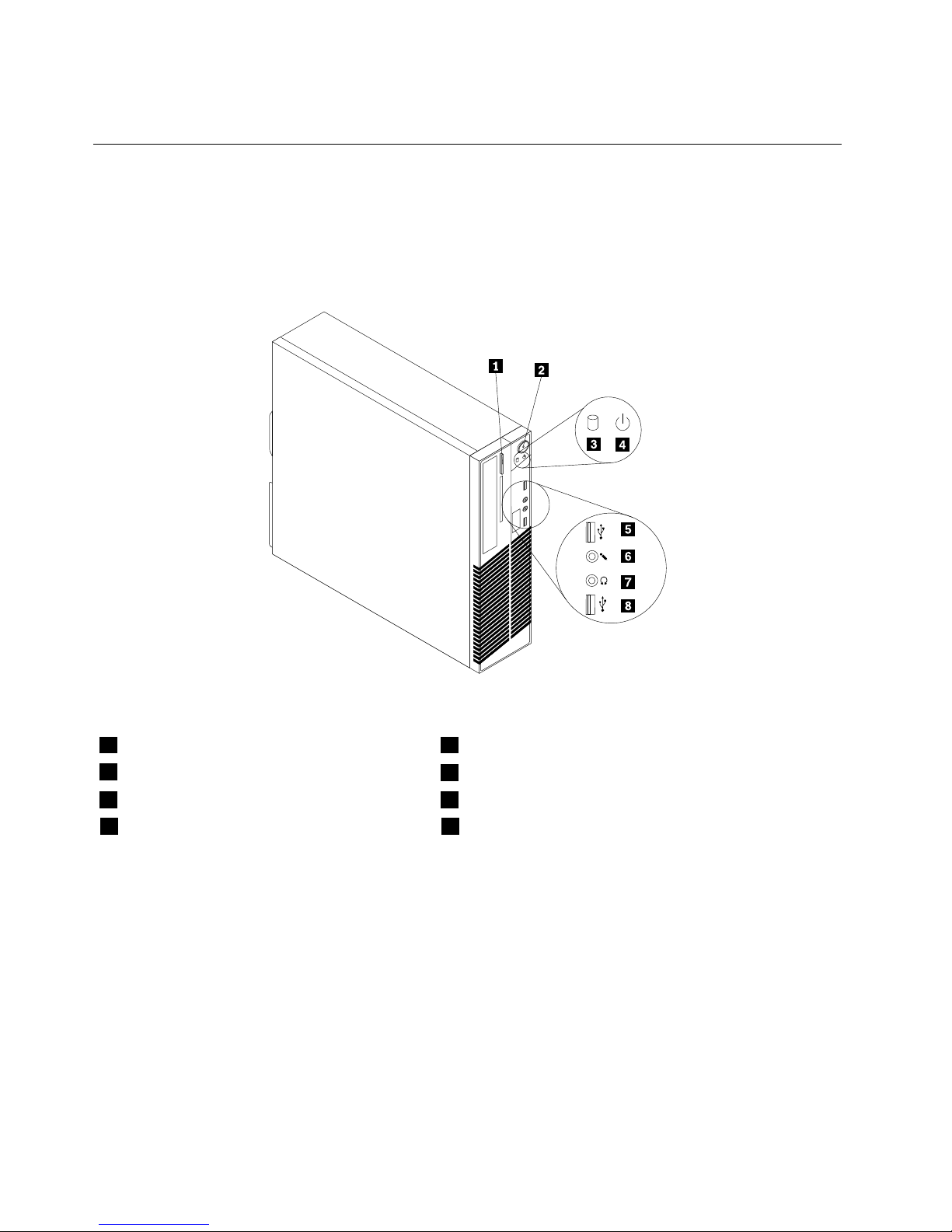

圖例1.正面接頭、控制項與指示燈位置
1光碟機退出/關閉按鈕 5USB連接器
2電源開關
6麥克風連接器
3硬碟活動指示燈 7耳機連接器
6 6
6ThinkCentre使用手冊
4電源指示燈
8USB連接器

找出電腦背面的接頭與零件
第7頁圖例2『背面接頭與零件位置』顯示電腦後方的接頭與零件位置。某些位於電腦背面的接頭是以顏
色來編碼，以協助您判斷纜線要連接到電腦的哪個位置。
圖例2.背面接頭與零件位置
1電源線連接器 8音訊輸出連接器
2PS/2滑鼠接頭
9音訊輸入連接器
3PS/2鍵盤接頭 10 PCIExpressx16圖形卡槽
4DVI顯示器接頭
11 PCIExpressx1卡槽
5VGA顯示器接頭
12 PCI卡槽(2)
6USB接頭(4)
13 乙太網路連接器
7麥克風接頭
14 序列埠
接 接
接頭 頭 頭說 說 說明 明 明
音訊輸入連接器用來接收來自外接音訊裝置，如：立體音響系統的音訊信號。當您連接外接音訊
裝置時，會利用纜線來連接裝置的音訊輸出連接器和電腦的音訊輸入連接器。
音訊輸出連接器用來將音訊信號從電腦傳送至外接裝置，如有電源供電的立體聲喇叭（喇叭內
建擴音器）、耳機、多媒體鍵盤、立體音響系統或其他外接式錄音裝置上的
音訊輸入接頭。
DVI顯示器連接器用來連接DVI顯示器或其他使用DVI顯示器連接器的裝置。
第1章.產品概觀7 7
7

接 接
接頭 頭 頭說 說 說明 明 明
乙太網路連接器用來連接區域網路(LAN)的乙太網路纜線。
附 附
附註 註 註： ： ：如果要讓電腦的運作符合FCCClassB限制，請使用Category5乙太網
路電纜。
麥克風接頭當您想錄製聲音或是使用語音辨識軟體時，請將麥克風接到電腦上的這個連接器。
PS/2鍵盤接頭用來連接使用PS/2鍵盤連接器的鍵盤。
PS/2滑鼠接頭用來連接使用PS/2滑鼠連接器的滑鼠、軌跡球或其他指標裝置。
序列埠用來連接外接式數據機、序列式列表機或其他使用9-pin序列埠的裝置。
USB連接器用來連接需要使用USB接頭的裝置，如USB鍵盤、USB滑鼠、USB掃描器或
USB印表機。如果電腦上的USB接頭數量不夠連接所有USB裝置，您可以購
買一個USB集線器，用來連接其他的USB裝置。
VGA顯示器連接器用來連接VGA顯示器或其他使用VGA顯示器連接器的裝置。
元件位置
第8頁圖例3『元件位置』顯示電腦各種元件的位置。如果要卸下電腦機殼並存取電腦內部，請參
閱第12頁『卸下電腦機殼』。

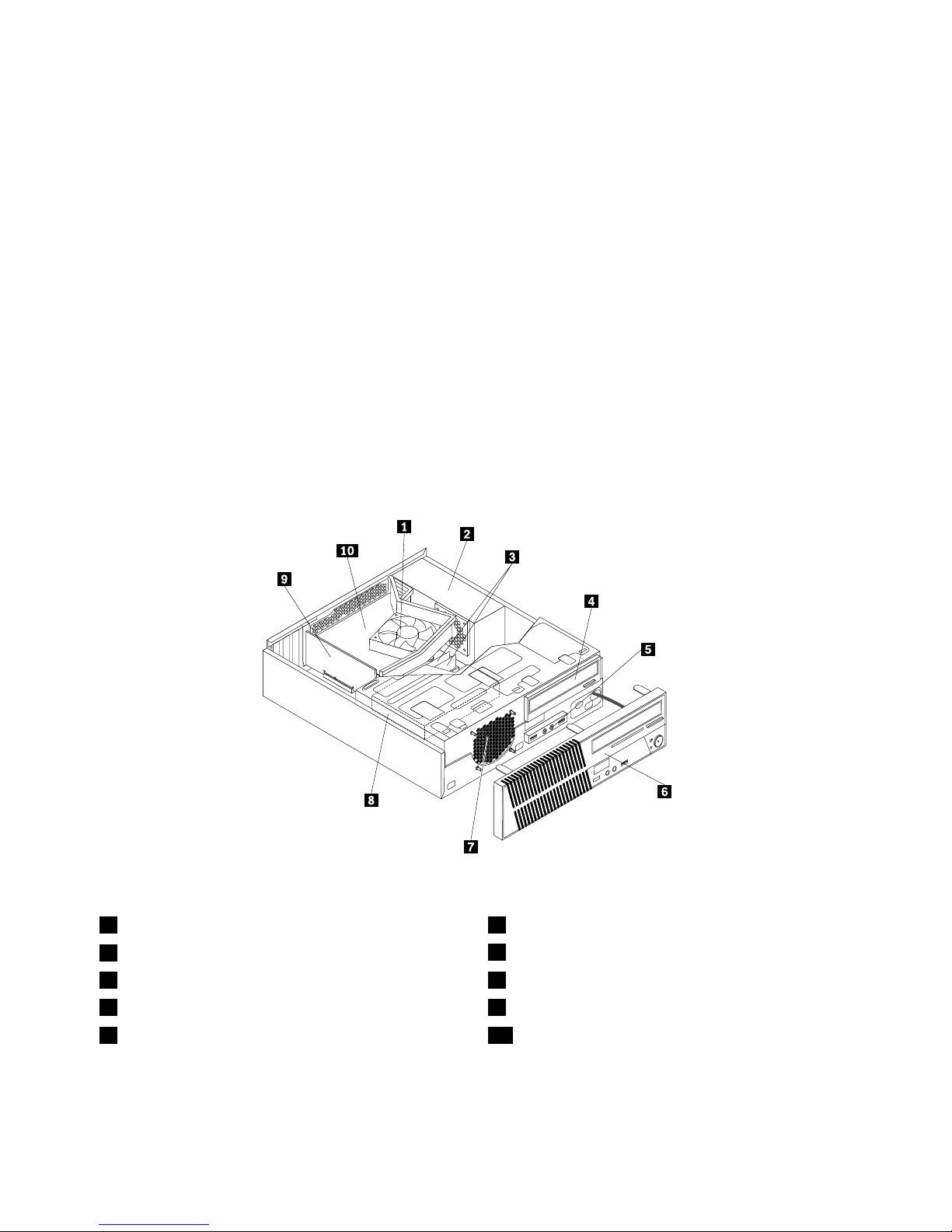

圖 例 3. 元 件 位 置
1散熱器和風扇組件6前方擋板
2電源供應器組件7前方風扇組件
3記憶體模組(2)8硬碟
4光碟機9PCI卡（部分型號提供）
5前方USB和音訊組件10散熱器和風扇隔板
找出系統主機板上的零件
第9頁圖例4『系統主機板零件位置』顯示系統主機板上的零件位置。
8 8
8ThinkCentre使用手冊

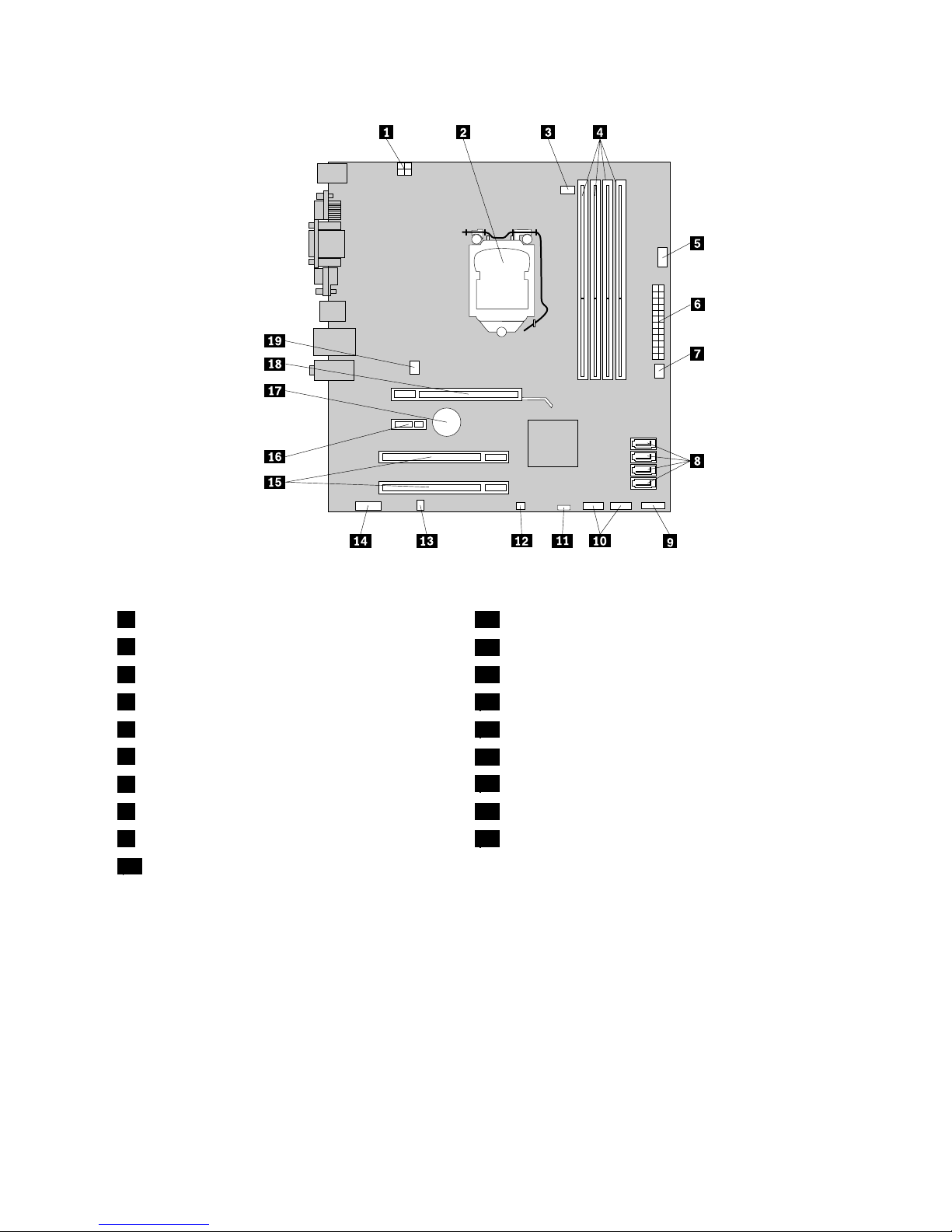

圖例 4.系統主機板零件位置
14-pin電源接頭11「清除CMOS（互補金屬氧化半導體）/回復」跳接器
2微處理器12機殼開啟開關接頭（也稱為入侵開關接頭）
3微處理器風扇連接器13內建喇叭接頭
4記憶體插槽(4)14前方音訊接頭
5序列埠(COM2)接頭15PCI卡槽(2)
624-pin電源接頭16PCIExpressx1卡槽
7電源風扇連接器17電池
8SATA接頭(4)18PCIExpressx16圖形卡槽
9前方面板接頭19系統風扇接頭
10前方USB接頭(2)
找出內建磁碟機
內建磁碟機是電腦用來讀取和儲存資料的裝置。您可以增加磁碟機到電腦上以擴充儲存容量，並讓電腦能夠
讀取其他類型的媒體。內建磁碟機是安裝在機槽中。在本手冊中，這些機槽稱為機槽1、機槽2，依此類推。
安裝或更換內部磁碟機時，請務必注意每個機槽所能安裝或更換的磁碟機類型和大小，並且正確地將纜線連
接至已安裝的裝置。請參閱第11頁第2章『安裝或更換硬體』中的適當章節，瞭解如何安裝或更換電
腦內部磁碟機的相關指示。
第10頁圖例5『磁碟機機槽的位置』顯示電腦中磁碟機機槽的位置。
第1章.產品概觀9 9
9

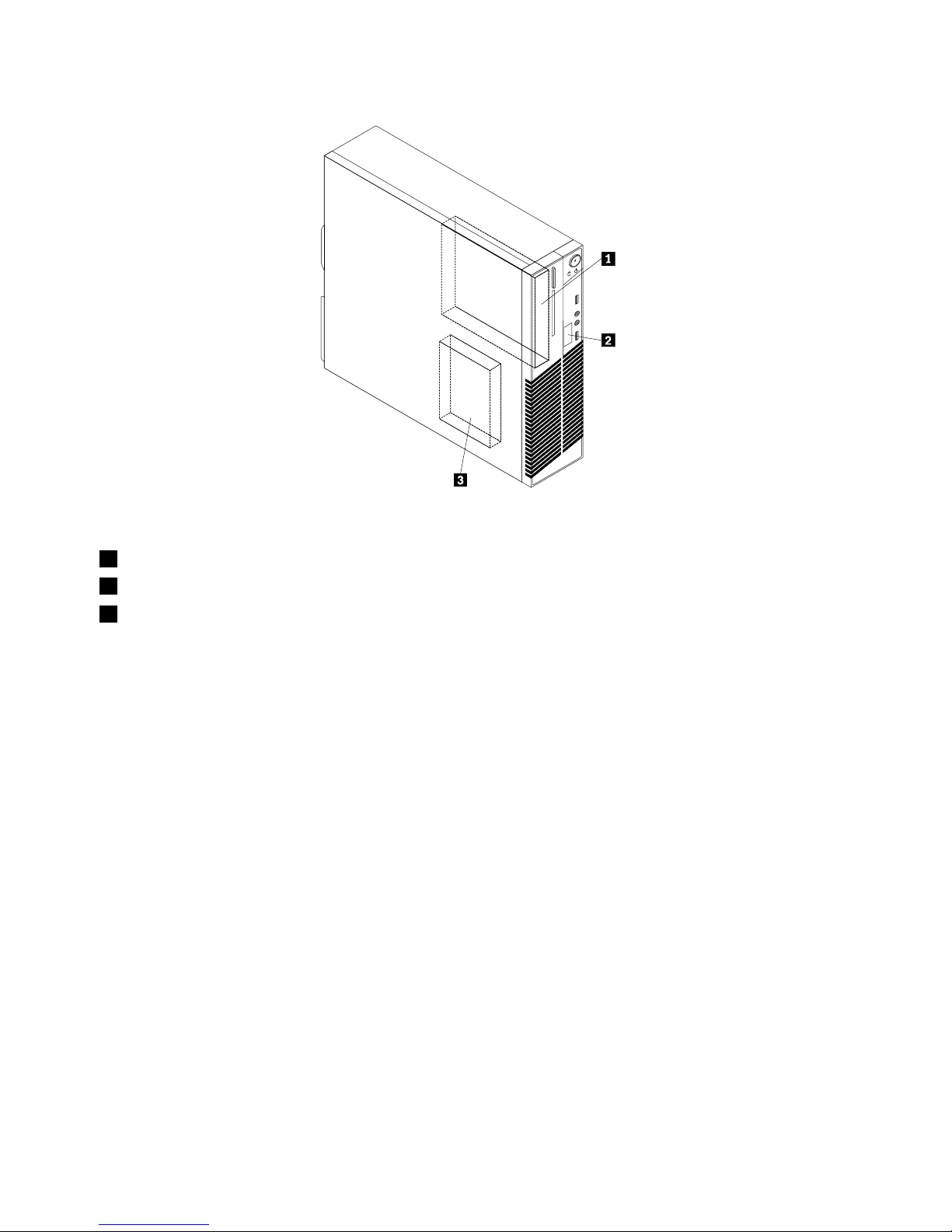

圖 例 5. 磁 碟 機 機 槽 的 位 置
1機槽1-光碟機槽（已安裝光碟機）
2機槽2-薄型讀卡機機槽
3機槽3-SATA硬碟機槽
10 10
10ThinkCentre使用手冊

第2章安裝或更換硬體
本章提供如何安裝或更換電腦硬體的指示。
本章包含下列主題：
•第11頁『處理對靜電敏感的裝置』
•第11頁『安裝或更換硬體』
•第41頁『取得裝置驅動程式』
•第41頁『基本安全功能』
處理對靜電敏感的裝置
更換零件時，請將有問題的零件從電腦上卸下，並準備好安裝新零件時，才打開新零件的防靜電保護袋。靜
電對人體雖然無害，但卻可能嚴重損壞電腦元件和零件。
當您在處理電腦零件及元件時，請採取下列預防措施，以避免靜電傷害：
•減少身體的移動。移動會導致您周圍產生靜電。
•請務必小心處理零件和其他電腦元件。拿PCI卡、記憶體模組、系統主機板和微處理器時，只能
拿邊緣。切勿觸摸曝露在外的電路。
•防止他人碰觸零件和其他電腦元件。
•在更換新的零件時，請將內含新零件的防靜電保護袋，與金屬擴充槽外蓋或電腦上其他未經塗飾的金
屬表面碰觸至少兩秒鐘。如此可減少保護袋及您身體上的靜電。
•將新零件從防靜電保護帶取出後，直接安裝到電腦中，不要將它放在任何物件表面上。如果在您特定的情
況下無法這樣做，請將新零件的防靜電保護袋置於平坦表面，再將新零件放置在防靜電保護袋上。
•請勿將零件放在電腦機殼及其他金屬表面上。
安裝或更換硬體
本節提供如何安裝或更換電腦硬體的指示。您可以增加記憶體模組、PCI卡或磁碟機來擴充電腦的功
能，並更換故障的硬體來維護電腦。
附 附
附註 註 註： ： ：
1.限使用Lenovo提供的電腦零件。
2.當您安裝或更換選用配備時，請使用本節中適當的指示以及選用配備隨附的指示。
安裝外部選用配備
您可以將外部選用配備安裝到您的電腦，如：外接喇叭、印表機或掃描器。有些外部選用配備除了需要實體
連線外，還需安裝額外的軟體。當您安裝外部選用配備時，請參閱第6頁『找出電腦正面的接頭、控制項
與指示燈』和第7頁『找出電腦背面的接頭與零件』來識別所需的接頭。接著，使用選用配備隨附的指
示來協助您連接，並安裝該選用配備所需的軟體或裝置驅動程式。
©CopyrightLenovo201011 11
11

卸下電腦機殼
注 注
注意 意 意： ： ：
請務必先閱讀並瞭解電腦隨附的
ThinkCentre安全及保固手冊 中的『重要安全資訊』，再打開電腦或嘗試進行任何維
修。如果要取得
ThinkCentre安全及保固手冊 的副本，請造訪：
http://www.lenovo.com/support
本節提供如何卸下電腦機殼的相關指示。
警 警
警告 告 告： ： ：
關 關
關閉 閉 閉電 電 電腦 腦 腦並 並 並等 等 等待 待 待3 3 3至 至 至5 5 5分 分 分鐘 鐘 鐘， ， ，待 待 待電 電 電腦 腦 腦冷 冷 冷卻 卻 卻後 後 後再 再 再卸 卸 卸下 下 下電 電 電腦 腦 腦機 機 機殼 殼 殼。 。 。
如果要卸下電腦機殼，請執行下列動作：
1.取出磁碟機中的任何媒體。接著，關閉所有連接的裝置和電腦。
2.拔掉電源插座上的所有電源線。
3.拔掉電源線、輸入/輸出(I/O)連接線，以及所有其他連接到電腦的連接線。
4.卸下所有用來固定電腦機殼的鎖定裝置，如：整合型鋼纜鎖或小鎖。請參閱第41頁『整合型鋼纜鎖』
或第43頁『小鎖』。
5.卸下固定電腦機殼的兩顆螺絲並將電腦機殼往後方滑動來卸下機殼。

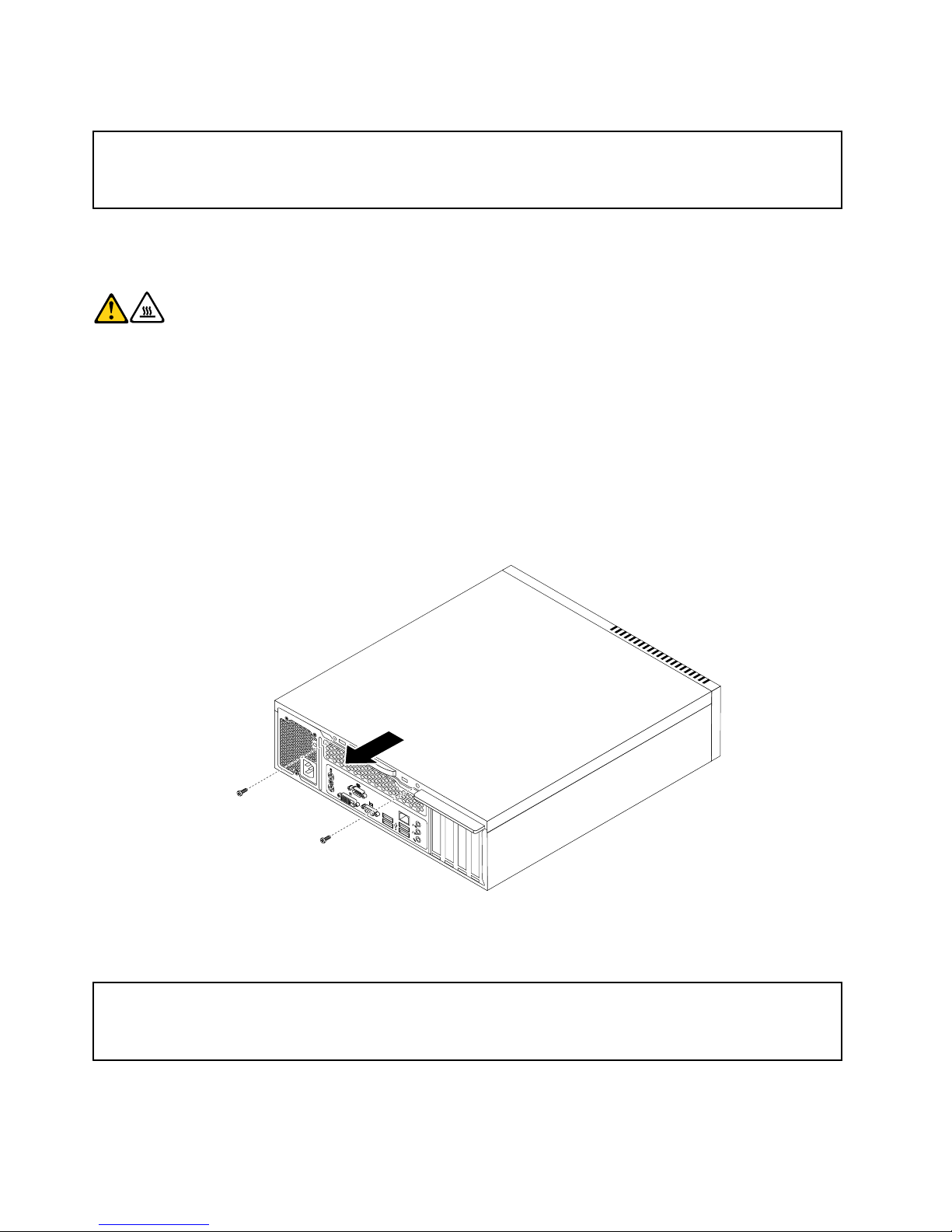

圖例6.卸下電腦機殼
卸下並重新安裝前方擋板
注 注
注意 意 意： ： ：
請務必先閱讀並瞭解電腦隨附的
ThinkCentre安全及保固手冊 中的『重要安全資訊』，再打開電腦或嘗試進行任何維
修。如果要取得
ThinkCentre安全及保固手冊 的副本，請造訪：
http://www.lenovo.com/support
本節提供如何卸下並重新安裝前方擋板的相關指示。
12 12
12ThinkCentre使用手冊
