Lenovo ThinkPad R50p Guide

ThinkPad
®
R50 Series
Vodič
za servis i rješavanje problema
򔻐򗗠򙳰

ThinkPad
®
R50 Series
Vodič
za servis i rješavanje problema
򔻐򗗠򙳰

Napomena
Prije korištenja ovih informacija i proizvoda koje one podržavaju, svakako pročitajte opće informacije pod Dodatak A,
“Važne upute za sigurnost”, na stranici 41, Dodatak B, “Informacije u vezi bežičnih ureaja”, na stranici 47, Dodatak C,
“Informacije o jamstvu”, na stranici 51 i Dodatak D, “Napomene”, na stranici 73.
OPASNOST
v Radi izbjegavanja strujnog udara, spajajte i odspajajte kablove kako je dolje opisano, prilikom instaliranja, premještanja
ili otvaranja poklopca ovog proizvoda ili priključenih ureaja. Mora se koristiti naponski kabel s ispravno uzemljenom
utičnicom.
v Ne ostavljajte podnožje vašeg računala u kontaktu s vašim krilom ili bilo kojim dijelom vašeg tijela, duže vrijeme, kad
računalo radi ili kad se baterija puni. Vaše računalo razvija nešto topline za vrijeme normalnog rada. Ta toplina ima
utjecaja na razinu sistemske aktivnosti i na razinu punjenja baterije. Produženi kontakt s vašim tijelom, čak i kroz odjeću,
može uzrokovati nelagodu, možda čak i opekline na koži.
v Da smanjite rizik od električnog udara ne upotrebljavajte računalo u ili blizu vode.
v Da izbjegnete električni udar ne upotrebljavajte računalo spojeno s telefonskim kablom za vrijeme električne oluje. Ne
spajajte i ne odspajajte kabel na telefonsku utičnicu na zidu za vrijeme električne oluje.
v Spremite materijale za pakiranje izvan dohvata djece da spriječite rizik od gušenja s plastičnim vrećicama.
v Baterijski uložak sadrži male količine štetnih sastojaka. Postoji opasnost od eksplozije, ako se baterijski uložak pogrešno
zamjenjuje, izlaže vatri ili vodi, kratko-spaja ili rastavlja. Držite baterijski uložak daleko od djece i ne stavljajte ga u
smeće koje se odlaže na slobodnom prostoru.
v Da smanjite rizik od vatre, koristite samo No. 26 AWG ili deblji telefonski kabel.
v Fluorescentna lampa u LCD-u sadrži živu. Ne stavljajte ju u smeće koje se odlaže na slobodnom prostoru. Grubo
rukovanje ili ispuštanje računala može uzrokovati razbijanje LCD-a, pa interna tekućina može dospjeti u vaše oči ili na
vaše ruke. Odmah operite pogoena područja s vodom. Ako simptomi ne nestanu, potražite liječničku pomoć.
v Ne rastavljajte optičku memorijsku jedinicu, jer to može rezultirati u opasnoj izloženosti zračenju.
v Izbjegavajte direktno izlaganje očiju laserskoj zraci koja postoji u nekim pogonima.
Prvo
Izdanje (rujan, 2003)
Sljedeći odlomak se ne primjenjuje na Ujedinjeno Kraljevstvo ili bilo koju zemlju gdje takve odredbe nisu u skladu s
lokalnim zakonima:
INTERNATIONAL BUSINESS MACHINES CORPORATION DOSTAVLJA OVU PUBLIKACIJU ″KAKVA JE″, BEZ BILO
KAKVOG JAMSTVA, IZRAVNOG ILI NEIZRAVNOG, UKLJUČUJUĆI, ALI NE OGRANIČAVAJUĆI SE NA, OGRANIČENA
JAMSTVA O TRGOVANJU ILI PRIKLADNOSTI ZA ODREÐENU NAMJENU. Neke države ne dozvoljavaju odricanje od
izričitih ili impliciranih jamstava u odreenim transakcijama, stoga se ova izjava možda ne odnosi na vas.
U ovoj publikaciji su moguće tehničke netočnosti i tiskarske pogreške. Promjene se periodično rade za ove informacije; te promjene
će biti uključene u nova izdanja publikacije. IBM može u bilo koje vrijeme napraviti poboljšanja i/ili promjene na proizvodu(ima)
i/ili programu(ima) opisanim u ovoj publikaciji, bez prethodne obavijesti.
IBM može koristiti ili distribuirati bilo koju informaciju koju vi dobavite, na bilo koji način koji on smatra prikladnim, bez obveze
prema vama.
© Autorsko pravo International Business Machines Corp. 2003. Sva prava pridržana.

Važne napomene za korisnike
Važne napomene o pravilima za korisnike
Informacije o kapacitetu tvrdog diska
ThinkPad
®
R50 Series računalo je u skladu sa standardima radio frekvencija i sigurnosti za zemlju ili regiju u kojoj je
odobreno za bežičnu upotrebu. Od vas se traži da instalirate i koristite vaše ThinkPad računalo strogo u skladu s
lokalnim RF propisima. Prije upotrebe ThinkPad R50 Series računala, molimo pronaite i pročitajte Napomene o
pravilima za ThinkPad R50 Series, napomene koje nadopunjuju ovaj Vodič za servis i rješavanje problema. Napomene
su uključene u paketu s ovom publikacijom.
Umjesto dostave CD-a za obnavljanje ili Windows
®
CD-a s ovim računalom, IBM
®
je osigurao jednostavnije načine
za obavljanje zadataka koji su obično povezani s ovim CD-ovima. Datoteke i programi za ove alternativne načine se
nalaze na vašem tvrdom disku, što vas riješava traženja zametnutih CD-ova i problema koji proizlaze iz upotrebe
neispravne verzije CD-a.
Potpuna sigurnosna kopija svih datoteka i programa koje je IBM predinstalirao na vaše računalo se nalazi na
skrivenom dijelu ili particiji tvrdog diska. Iako su skrivene, sigurnosne kopije u particiji troše prostor na tvrdom disku.
Zbog toga, kod provjere kapaciteta vašeg tvrdog diska prema Windowsima, možete primijetiti da ukupni kapacitet
diska izgleda manji od očekivanog. Ta razlika se odnosi na sadržaj skrivene particije. (Pogledajte “Obnavljanje
pred-instaliranog softvera” na stranici 28.)
Za više informacija o obnavljanju vašeg tvrdog diska na originalni, predinstalirani sadržaj, pogledajte priručni sistem
pomoći, Pristup IBM-u. Pritisnite plavi gumb Pristup IBM-u ili kliknite ikonu Pristup IBM-u na vašem desktopu i tada
pretražite dio Learn i različita poglavlja koja opisuju sigurnosno kopiranje i obnavljanje.
© Autorska prava IBM Corp. 2003 iii

iv ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

Pronalaženje informacija s Pristup IBM-u
Plavi gumb Pristup IBM-u vam može pomoći u mnogim situacijama kad vaše računalo
radi ili čak i ne radi normalno. Na vašem desktopu pristisnite gumb Pristup IBM-u da
otvorite Pristup IBM-u. Pristup IBM-u je vaš priručni centar za pomoć koji vam daje
informativne ilustracije i jednostavne upute za početak i nastavak uspješnog rada. Gumb
Pristup IBM-u možete takoer koristiti da prekinete redoslijed pokretanja vašeg računala
i da pokrenete Predesktop područje Pristupa IBM-u. Ako se Windowsi ne pokrenu
ispravno, pritisnite gumb Pristup IBM-u za vrijeme pokretanja vašeg računala i
pokrenite Predesktop područje Pristupa IBM-u. Upotrijebite ovo područje da izvedete
dijagnostiku, vratite vaše sigurnosne kopije (pod pretpostavkom da ste ih napravili
pomoću IBM Rapid Restore
™
Ultra), vratite tvorničke postavke (tj. vratite se na ono što
je bilo na računalu kad ste ga primili), pokrenete pomoćni program koji vam omogućuje
da promijenite redoslijed pokretanja i dobijete bitne informacije o sistemu i pokrenete
IBM BIOS Setup Utility gdje možete provjeriti i promijeniti BIOS postavke.

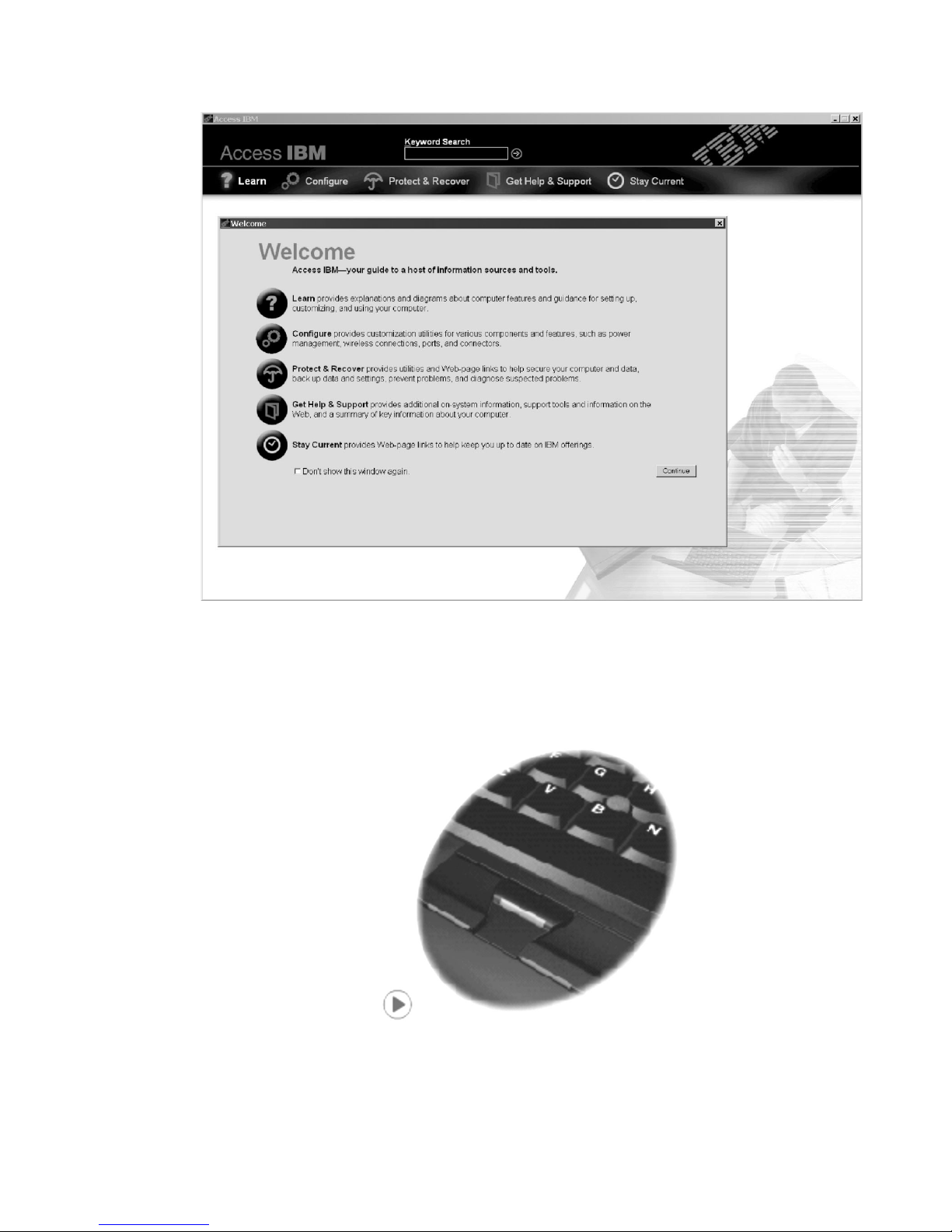

Pritisnite gumb Pristup IBM-u da otvorite aplikaciju koja vam daje sve IBM resurse. Na
sljedećoj stranici ćete vidjeti stranicu dobrodošlice za Pristup IBM-u koja objašnjava
kako vam pojedini dijelovi Pristupa IBM-u mogu pomoći.
© Autorska prava IBM Corp. 2003 v

Neka od poglavlja u vašem sistemu pomoći sadrže kratke video isječke koji vam
pokazuju kako da izvedete odreene zadatke, kao što su zamjena baterije, umetanje PC
kartice ili nadogradnja memorije. Upotrebite pokazane kontrole da prikažete, zaustavite i
premotate video isječak.
vi ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

Sadržaj
Važne napomene za korisnike . . . . . iii
Važne napomene o pravilima za korisnike . . . . iii
Informacije o kapacitetu tvrdog diska . . . . . iii
Pronalaženje informacija s Pristup IBM-u . .v
Poglavlje 1. Pregled vašeg novog ThinkPad
računala . . . . . . . . . . . . .1
Vaš ThinkPad na prvi pogled . . . . . . . .2
Svojstva . . . . . . . . . . . . . .3
Specifikacije . . . . . . . . . . . .5
Briga za vaše ThinkPad računalo . . . . . .6
Poglavlje 2. Rješavanje problema računala .9
Dijagnosticiranje problema . . . . . . . .10
Otkrivanje problema . . . . . . . . . .10
Poruke o greškama . . . . . . . . .10
Greške bez poruka . . . . . . . . .14
Problemi s lozinkama . . . . . . . .16
Problem s prekidačem napajanja . . . . .16
Problemi s tipkovnicom . . . . . . . .16
UltraNav problemi . . . . . . . . .17
Problemi stanja pripravnosti i zamrznutosti . .18
Problemi s ekranom računala . . . . . .20
Problemi s baterijom . . . . . . . . .21
Problemi s pogonom tvrdog diska . . . . .22
Problem s pokretanjem . . . . . . . .22
Ostali problemi . . . . . . . . . .24
Pokretanje IBM BIOS Setup Utility . . . . .27
Obnavljanje pred-instaliranog softvera . . . .28
Nadogradnja pogona tvrdog diska . . . . . .29
Zamjena baterije . . . . . . . . . . .32
Poglavlje 3. Dobivanje pomoći i servisa od
IBM-a . . . . . . . . . . . . . .35
Dobivanje pomoći i servisa . . . . . . . .36
Dobivanje pomoći na Webu . . . . . . . .36
Pozivanje IBM-a . . . . . . . . . . .36
Dobivanje pomoći širom svijeta . . . . . .39
Dodatak A. Važne upute za sigurnost . . .41
Izjava o laserskoj sukladnosti . . . . . . .45
Dodatak B. Informacije u vezi bežičnih
ureaja . . . . . . . . . . . . .47
Bežična meuoperabilnost . . . . . . . .47
Okolina za upotrebu i vaše zdravlje . . . . .47
Ovlašteni rad unutar Sjedinjenih Država i Kanade 48
Omogućavanje Proširenog kanalskog načina . . .49
Dodatak C. Informacije o jamstvu . . . .51
Jamstveni servis i podrška . . . . . . . .51
Prije nego nazovete za pomoć . . . . . .51
Pozivanje servisa . . . . . . . . . .52
IBM Izjava o ograničenom jamstvu Z125-4753-07
11/2002 . . . . . . . . . . . . . .53
Dio 1 - Opći uvjeti . . . . . . . . .53
Dio 2 - Uvjeti jedinstveni za zemlju . . . .56
Dio 3 - Informacije o jamstvu . . . . . .67
Dodatak jamstvu za Meksiko . . . . . .70
Dodatak D. Napomene . . . . . . . .73
Obraivanje datumskih podataka . . . . . .73
Reference na adrese Web stranica . . . . . .74
Napomene o elektronskom isijavanju . . . . .74
Zahtjevi napomene o proizvodu . . . . . .75
Napomene u vezi zaštite okoline za Japan . . .75
Zaštitni znaci . . . . . . . . . . . .76
Indeks . . . . . . . . . . . . .91
© Autorska prava IBM Corp. 2003 vii

viii ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

Poglavlje 1. Pregled vašeg novog ThinkPad računala
Vaš ThinkPad na prvi pogled . . . . . . . .2
Svojstva . . . . . . . . . . . . . .3
Specifikacije . . . . . . . . . . . .5
Briga za vaše ThinkPad računalo . . . . . .6
© Autorska prava IBM Corp. 2003 1

Vaš ThinkPad na prvi pogled
Pogled sprijeda
Pogled straga
Vaš ThinkPad na prvi pogled
2 ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

Svojstva
Procesor
v Intel
®
Pentium
®
M procesor
Memorija
v Double data rate (DDR) synchronous dynamic random access memorija (DRAM)
Memory
Speed Support: Vaše računalo možda neće moći raditi pri svim brzinama
memorije (MHz). Sistem koji je oblikovan za manje brzine memorije može koristiti
bržu memoriju, ali će raditi samo na manjoj brzini.
Memorijski
ureaj
v 2.5-inčni pogon tvrdog diska
Ekran
Ekran
u boji koristi TFT tehnologiju:
v Veličina: 14.1 inča ili 15.0 inča, zavisno o modelu
v Razlučivost:
– LCD: Do 2048 x 1536, zavisno o modelu
– Eksterni monitor: Do 2048 x 1536
v
Kontrola sjaja
Tipkovnica
v 87-tipaka, 88-tipaka ili 92-tipke
v UltraNav
™
(TrackPoint
®
i dodirna podloga)
v Funkcija Fn tipke
v Pristup IBM-u gumb
v Gumbi za kontrolu glasnoće
v ThinkLight
™
Eksterno sučelje
v Paralelni konektor (IEEE 1284A)
v Konektor eksternog monitora
v Priključnica za PC karticu (Tip II PC kartica (jedna ili dvije priključnice, zavisno o
modelu), ili Tip III PC kartica)
v Utičnica za stereo slušalice
v Utičnica za mikrofon
v Video-out konektor (S-Video)
v 2 Universal Serial Bus (USB) konektora
v IEEE 1394 konektor (na nekim modelima)
v Infracrveni port
v RJ11 telefonski konektor
v RJ45 Ethernet konektor
v Ultrabay
™
Enhanced
v Konektor za sidrišnu stanicu
v Integrirani bežični LAN (IEEE 802.11a/b/g) dodatak (na nekim modelima)
Svojstva
Poglavlje 1. Pregled vašeg novog ThinkPad računala 3

v Integrirani bežični LAN (IEEE 802.11b) dodatak (na nekim modelima)
v Integrirani Bluetooth dodatak (na nekim modelima)
Svojstva
4 ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

Specifikacije
Veličina
14-inčni model
v
Širina: 314 mm (12.4 in.)
v Dubina: 260 mm (10.2 in.)
v Visina: naprijed 34 mm (1.35 in.), otraga 37 mm (1.46 in.)
15-inčni model
v Širina: 332 mm (13.1 in.)
v Dubina: 269 mm (10.6 in.)
v Visina: naprijed 37 mm (1.46 in.), otraga 40 mm (1.58 in.)
Radna okolina
v Maksimalna nadmorska visina sa prirodnim tlakom: 3048 m (10,000 ft)
v Temperatura
– Na nadmorskim visinama do 2438 m (8000 ft)
- Rad bez diskete: 5° do 35°C (41° do 95°F)
- Rad sa disketom: 10° do 35°C (50° do 95°F)
- Bez rada: 5° do 43°C (41° do 110°F)
– Na nadmorskim visinama iznad 2438 m (8000 ft)
- Maksimalna radna temperatura, 31.3°C (88° F)
Bilješka:
Kad punite bateriju, njena temperatura mora biti najmanje 10°C (50°F).
v Relativna vlažnost:
– Rad bez diskete u pogonu: 8% do 95%
– Rad s disketom u pogonu: 8% do 80%
Toplota
v 72 W (246 Btu/hr) maksimalno
Dovod napona (ac adaptor)
v Sine-valni ulaz na 50 do 60 Hz
v Ulazni rasponi ac adaptora: 100-240 V ac, 50 do 60 Hz
Baterijski uložak
v Litij-ionski (Li-Ion) baterijski uložak
– Nominalna voltaža: 10.8 V dc
– Kapacitet: 4.4 AH/6.6 AH (na nekim modelima)
Specifikacije
Poglavlje 1. Pregled vašeg novog ThinkPad računala 5

Briga za vaše ThinkPad računalo
Iako je vaše računalo oblikovano za pouzdano funkcioniranje u normalnim radnim
okruženjima, potrebno je razumno rukovati s njim. Slijedeći ove savjete za rukovanje,
dobit ćete od vašeg računala najviše koristi i zadovoljstva.
Važni savjeti:
Pazite gdje i kako radite
v Ne ostavljajte podnožje vašeg računala u kontaktu s vašim krilom ili bilo kojim
dijelom vašeg tijela, duže vrijeme, kad računalo radi ili kad se baterija puni. Vaše
računalo razvija nešto topline za vrijeme normalnog rada. Ta toplina ima utjecaja na
razinu sistemske aktivnosti i na razinu punjenja baterije. Produženi kontakt s vašim
tijelom, čak i kroz odjeću, može uzrokovati nelagodu, možda čak i opekline na koži.
v Držite tekućine dalje od računala da izbjegnete prolijevanje i držite računalo dalje od
vode (da izbjegnete opasnost od električnog udara).
v Spremite materijale za pakiranje daleko od dohvata djece da spriječite rizik od
gušenja s plastičnim vrećicama.
v Držite vaše računalo dalje od magneta, uključenih mobilnih telefona, električnih
ureaja ili zvučnika (unutar 13 cm/5 in).
v Izbjegavajte podvrgavanje računala ekstremnim temperaturama (ispod 5°C/41°F ili
iznad 35°C/95°F).
Budite
nježni s vašim računalom
v Ne stavljajte nikakve stvari (uključujući i papir) izmeu ekrana i tipkovnice ili ispod
tipkovnice.
v Nemojte računalo, ekran ili eksterne ureaje bacati, udarati, grebsti, savijati, tresti,
gurati ili stavljati na njih teške predmete.
v Ekran vašeg računala je oblikovan tako da se treba otvoriti i koristiti pod kutom malo
većim od 90 stupnjeva. Ne otvarajte ekran za više od 180 stupnjeva, jer to može
oštetiti šarke koje drže ekran.
Nosite
računalo ispravno
v Prije pomicanja računala, uklonite bilo koji medij, isključite priključene ureaje i
odspojite žice i kablove.
v Osigurajte da je računalo u stanju pripravnosti ili zamrznutosti, ili isključeno, prije
pomicanja. To će spriječiti oštećenje pogona tvrdog diska i gubitak podataka.
v Kad podižete otvoreno računalo, držite ga za dno. Ne podižite i ne držite vaše
računalo za ekran.
v Koristite kvalitetnu torbu za nošenje koja će pružiti prikladan smještaj i zaštitu. Ne
pakirajte računalo u premale kofere ili torbe.
Ispravno
rukovanje s medijima i pogonima s memorijom
Briga za vaše ThinkPad računalo
6 ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

v Izbjegavajte umetanje disketa pod kutom i ne koristite diskete s više naljepnica ili s
odljepljenim naljepnicama, jer one mogu ostati u disketnom pogonu.
v Ako vaše računalo dolazi s nekim optičkim ureajem kao što su CD, DVD ili
CD-RW/DVD pogon, ne dodirujte površinu diska ili leće na ležištu.
v Ne zatvarajte CD ili DVD ležište dok ne čujete da je CD ili DVD kliknuo na
centralnom mjestu u CD, DVD ili CD-RW/DVD pogonu.
v Kad instalirate vaš tvrdi disk, disketu, CD, DVD ili CD-RW/DVD pogon, slijedite
upute u priručnicima koji su isporučeni s vašim hardverom i primijenite pritisak samo
tamo gdje je to na ureaju potrebno. Pogledajte Pristup IBM-u, vaš priručni sistem
pomoći, radi informacija o zamjeni pogona tvrdog diska (otvorite Pristup IBM-u
pritiskom na gumb Pristup IBM-u.)
Budite
oprezni kod postavljanja lozinki
v Zapamtite vaše lozinke. Ako zaboravite lozinku nadglednika ili lozinku tvrdog diska,
IBM ju neće resetirati i morat ćete zamijeniti sistemsku ploču ili pogon tvrdog diska.
Ostali
važni savjeti
v Modem u računalu može koristiti samo analognu telefonsku mrežu ili javnu
telefonsku mrežu (PSTN). Ne spajajte modem na PBX (private branch exchange) ili
druge digitalne telefonske proširene linije, jer to može oštetiti modem. Analogne
telefonske linije se često koriste u kućanstvima, dok se digitalne telefonske linije
često koriste u hotelima ili uredskim zgradama. Ako niste sigurni u to kakvu
telefonsku liniju koristite, kontaktirajte vaše telefonsko poduzeće.
v Vaše računalo možda ima i Ethernet konektor i modemski konektor. Ako je to tako,
pazite da spojite vaš komunikacijski kabel na pravi konektor, da se konektor ne ošteti.
Pogledajte Pristup IBM-u, vaš priručni sistem pomoći, radi informacija o smještaju
tih konektora (pritisnite gumb Pristup IBM-u da otvorite Pristup IBM-u).
v Registrirajte vaše ThinkPad proizvode kod IBM-a (pogledajte Web stranicu:
www.ibm.com/pc/register). To može pomoći vlastima da vam vrate vaše računalo u
slučaju gubljenja ili krae. Registracija vašeg računala takoer omogućuje IBM-u da
vas obavijesti o svim mogućim tehničkim informacijama i nadogradnjama.
v Samo ovlašteni IBM ThinkPad tehničar treba rastavljati i popravljati vaše računalo.
v Nemojte modificirati ili lijepiti kvačice da bi zadržali ekran otvoren ili zatvoren.
v Pazite da ne preokrećete računalo dok je ac adaptor priključen. To bi moglo slomiti
utikač adaptora.
v Isključite računalo ako zamjenjujete ureaj u ležištu ureaja, u suprotnom, svakako
provjerite da li se ureaj može zamijeniti na toplo ili vruće.
v Ako zamjenjujete pogone u vašem računalu, reinstalirajte plastične poklopce s
urezima (ako su isporučeni).
v Spremite vaše eksterne ili pokretne pogone tvrdog diska, diskete, CD-a, DVD-a i
CD-RW/DVD-a u odgovarajuće spremnike ili pakiranja, kad nisu u upotrebi.
Čišćenje
poklopca vašeg računala
Briga za vaše ThinkPad računalo
Poglavlje 1. Pregled vašeg novog ThinkPad računala 7

Povremeno očistite vaše računalo kako slijedi:
1. Pripremite mješavinu nježnog sredstva za pranje posua (onog koje ne sadrži
abrazivni prašak ili jake kemikalije kao što su kiseline ili lužine). Upotrebite 5
dijelova vode na 1 dio deterdženta.
2. Navlažite spužvu s razblaženim deterdžentom.
3. Ocijedite suvišnu tekućinu.
4. Prebrišite poklopac sa spužvom, kružnim pokretima i pazeći da nigdje ne ostane
suvišne tekućine.
5. Obrišite površinu da uklonite deterdžent.
6. Isperite spužvu s čistom tekućom vodom.
7. Obrišite poklopac s čistom spužvom.
8. Ponovno obrišite površinu sa suhom, mekom tkaninom.
9. Pričekajte da se površina potpuno osuši i uklonite mrvice vlakna od tkanine.
Čišćenje
tipkovnice vašeg računala
1. Navlažite meku, čistu tkaninu s nešto izopropilnog alkohola za čišćenje.
2. Obrišite površinu tipaka s tkaninom, pazeći da tekućina ne dospije izmeu tipaka.
3. Pričekajte da se osuši.
4. Možete koristiti komprimirani zrak da uklonite mrvice i prašinu izmeu i ispod
tipaka.
Bilješka:
Nemojte izravno rasprskavati sredstvo na ekran ili tipkovnicu.
Čišćenje
ekrana vašeg računala
1. Nježno obrišite ekran sa suhom, mekom tkaninom. Ako vidite ogrebotine na vašem
ekranu, to bi mogle biti mrlje prenešene s tipkovnice ili TrackPoint štapića, ako je
poklopac bio izvana prejako pritisnut.
2. Nježno obrišite mrlju sa suhom, mekom tkaninom.
3. Ako mrlja ne nestane, navlažite meku tkaninu sa čistom vodom ili 50-50
mješavinom izopropilnog alkohola i čiste vode.
4. Čvrsto ocijedite.
5. Ponovno obrišite ekran; pazite da tekućina ne dospije u računalo.
6. Svakako osušite ekran prije nego što ga zatvorite.
Briga za vaše ThinkPad računalo
8 ThinkPad
®
R50 Series Vodič za servis i rješavanje problema

Poglavlje 2. Rješavanje problema računala
Dijagnosticiranje problema . . . . . . . .10
Otkrivanje problema . . . . . . . . . .10
Poruke o greškama . . . . . . . . .10
Greške bez poruka . . . . . . . . .14
Problemi s lozinkama . . . . . . . .16
Problem s prekidačem napajanja . . . . .16
Problemi s tipkovnicom . . . . . . . .16
UltraNav problemi . . . . . . . . .17
Problemi stanja pripravnosti i zamrznutosti . .18
Problemi s ekranom računala . . . . . .20
Problemi s baterijom . . . . . . . . .21
Problemi s pogonom tvrdog diska . . . . .22
Problem s pokretanjem . . . . . . . .22
Ostali problemi . . . . . . . . . .24
Pokretanje IBM BIOS Setup Utility . . . . .27
Obnavljanje pred-instaliranog softvera . . . .28
Nadogradnja pogona tvrdog diska . . . . . .29
Zamjena baterije . . . . . . . . . . .32
© Autorska prava IBM Corp. 2003 9

Dijagnosticiranje problema
Ako imate problem s vašim računalom, možete ga testirati pomoću PC-Doctor
®
-a za
Windows. Da izvedete PC-Doctor-a za Windows, učinite sljedeće:
1. Kliknite Start.
2. Pomaknite pointer na All Programs (u ostalim Windows-ima osim Windows XP,
Programs) i tada na PC-Doctor for Windows.
3. Kliknite PC-Doctor.
4. Izaberite jedan od testova, ili iz Device Categories ili iz Test Scripts.
Pozor
Izvoenje bilo kojeg testa može potrajati nekoliko minuta ili duže. Osigurajte si
dovoljno vremena za izvoenje cijelog testa; ne prekidajte test za vrijeme
izvoenja.
System Test od Test Scripts izvodi neke testove kritičnih hardverskih komponenti, ali
on ne izvodi sve dijagnostičke testove u PC-Doctor za Windows. Ako PC-Doctor za
Windows izvijesti da su svi testovi u System Test izvedeni i da nisu naeni nikakvi
problemi, razmislite od izvoenju dodatnih testova u PC-Doctor za Windows.
Ako se pripremate kontaktirati IBM radi podrške, svakako ispišite zapisnik o testiranju,
tako da možete brzo dati informacije tehničaru za pomoć.
Otkrivanje problema
Ako ne pronaete problem ovdje, pogledajte Pristup IBM-u-u, vaš priručni sistem
pomoći. Otvorite Pristup IBM-u-u pritiskom na Pristup IBM-u gumb. Sljedeće poglavlje
samo opisuje probleme koji bi vas mogli spriječiti da pristupite ovom sistemu pomoći.
Poruke o greškama
Bilješke:
1. U dijagramima, x može biti bilo koji znak.
2. Verzija od PC-Doctor koja se ovdje spominje je PC-Doctor za Windows.
Poruka Rješenje
0175: Bad CRC1, stop
POST task
EEPROM kontrolna suma nije ispravna (block # 6). Dajte računalo na popravak.
0176: System Security - The
System has been tampered
with.
Ova poruka se prikazuje ako uklonite Sigurnosni čip i ponovo ga instalirate ili
instalirate novi. Da očistite grešku, otiite u IBM BIOS Setup Utility. Ako ovo ne
riješi problem, dajte računalo na popravak u servis.
0177: Bad SVP data, stop
POST task.
Kontrolna suma lozinke nadglednika u EEPROM-u nije ispravna. Sistemska ploča se
mora zamijeniti. Dajte računalo na popravak.
Rješavanje problema računala
10 ThinkPad
®
R50 Series Vodič za servis i rješavanje problema
