LEUCHTWURM 43LED/581 User manual

Steuerungen
43LED/581
Leuchtwurm GmbH | 6210 Wiesing | Gewerbegebiet Bradl 325 | T +43 5244 64827.0 | F [phone] | [email protected] | www.leuchtwurm.at
Funktion
- passt zu allen DALI-Systemen auf dem Markt
- Manuelle/automatische DALI-Adresseinstellung
- DALI-Adresse digital anzeigen
- vier Kanäle, kann Adressen von eins bis vier einstellen
Art. Nummer Eingangsspannung Ausgangsstrom Ausgangsleistung Bemerkung
43LED/581 12-36VDC 4x8A 4x (96 - 288) W Konstantspannung

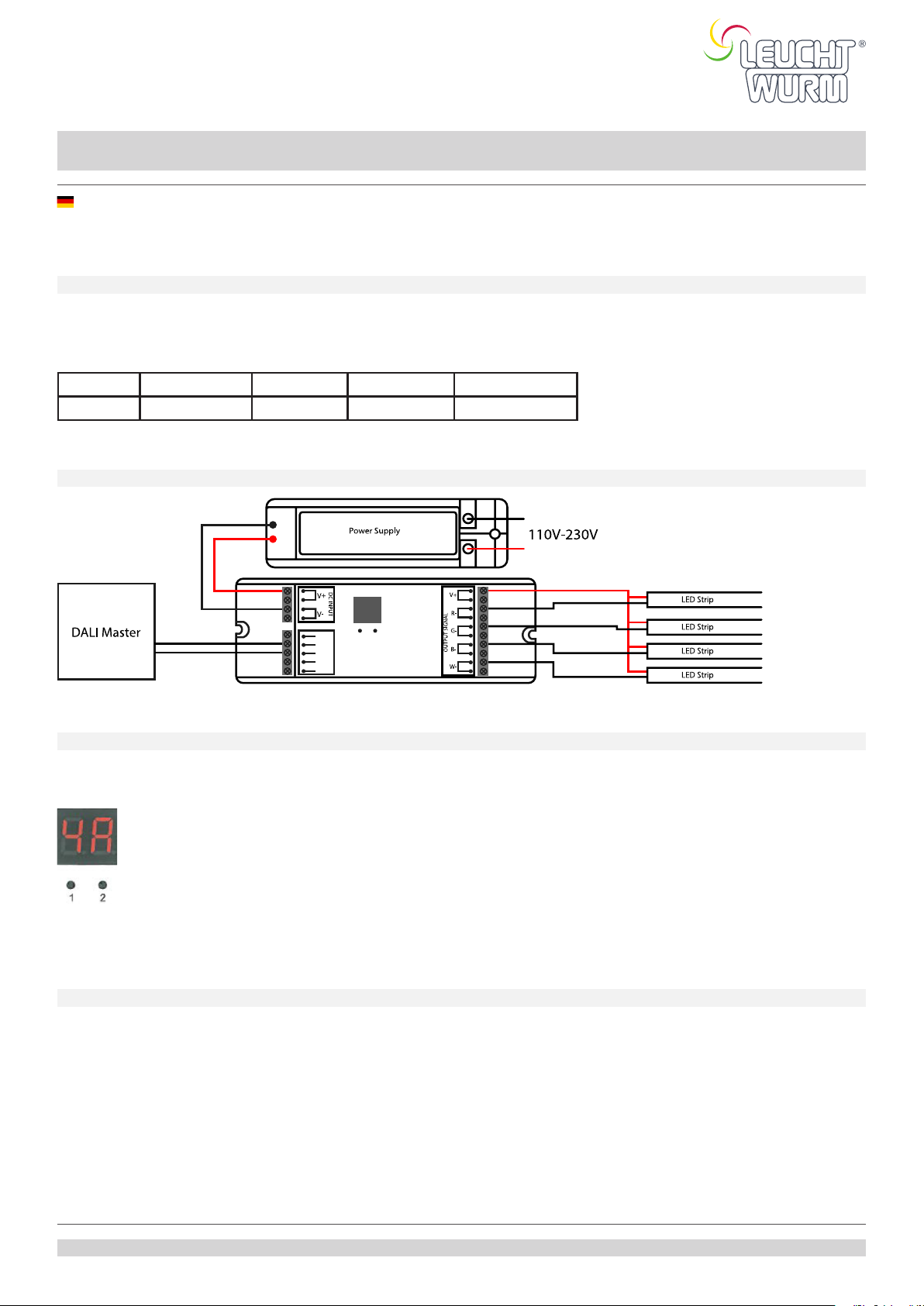

Verdrahtungsplan
Sicherheit & Warnhinweise
1) das Produkt muss von einer qualifizierten Person installiert und gewartet werden.
2) IP20. Bitte vermeiden Sie Sonne und Regen. Wenn es im Freien installiert wird, stellen Sie bitte sicher, dass es in einem
wasserdichten Gehäuse montiert ist.
3) stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung montiert wird, um Überhitzung zu vermeiden.
4) bitte prüfen Sie, ob die Ausgangsspannung der verwendeten LED-Netzteile mit der Betriebsspannung des Produkts übereinstimmt.
5) schließen Sie niemals Kabel an, während das Gerät eingeschaltet ist, und stellen Sie immer sicher, dass die Anschlüsse korrekt sind,
um Kurzschlüsse zu vermeiden, bevor Sie das Gerät einschalten.
6) vergewissern Sie sich, dass das Kabel fest im Stecker sitzt.
7) für aktuelle Informationen wenden Sie sich bitte an Ihren Lieferanten.
Betrieb
Einstellung der DALI-Adresse
a. Manuell: Langer Druck auf eine beliebige Taste digitale Adresse flackert kurzer Druck auf die Taste zur Einstellung der
gewünschten Adresse langer Druck auf eine beliebige Taste zur Bestätigung
b. Durch langes Drücken von zwei Tasten können Sie die Adresse von 1A bis
4A für die vier Kanäle ändern.
Zum Beispiel, wenn wir die Adresse 22 einstellen
Wenn Sie 1A wählen, haben alle vier Kanäle die gleiche Adresse 22
Wenn Sie 2A wählen, erhalten Kanal eins und Kanal drei die gleiche Adresse 22, Kanal vier die Adresse 23.
Wenn Sie 3A wählen, haben die Kanäle 1, 2 und 3 die Adressen 22, 23 und
24 und Kanal 4 hat ebenfalls die Adresse 24.
Wenn Sie 4A wählen, haben die Kanäle 1, 2, 3 und 4 die Adressen 22, 23, 24 und 25.
c. DALI-Master-Einstellung: 43LED/581 kann auch von allen DALI-Mastern, die über diese Funktion verfügen, eingestellt werden. Die
spezifische Bedienung kann im Handbuch des DALI-Masters nachgelesen werden.

43LED/581
Leuchtwurm GmbH | 6210 Wiesing | Gewerbegebiet Bradl 325 | T +43 5244 64827.0 | F [phone] | [email protected] | www.leuchtwurm.at
Feature
- Match all DALI systems on the market
- Manual/automatic DALI address setting
- Display DALI address digitally
- four channels, can set addresses from one to four
item number Input voltage Output current Output power Remarks
43LED/581 12-36VDC 4x8A 4x (96 - 288) W Constant voltage
Wiring diagram
Safety & Warnings
1) the product must be installed and maintained by a qualified person.
2) IP20. Please avoid sun and rain. If it is installed outdoors, please make sure it is mounted in a waterproof enclosure is mounted.
3) make sure it is mounted in a place with sufficient ventilation to avoid overheating.
4) please check that the output voltage of the LED power supply used is the same as the operating voltage of the product.
5) never connect cables while the power is on, and always make sure the connections are correct to avoid short circuits before turning
on the power.
6) make sure the cable is firmly seated in the connector.
7) for updated information, please contact your supplier.
Operation
Setting the DALI address
a. Manual: long press on any button digital address flickers short press on button to set desired address long press on any button to
confirm
b. By long pressing two buttons, you can change the address from 1A to 4A for the four channels.
For example, if we set the address 22
If you select 1A, all four channels will have the same address 22
If you select 2A, channel one and channel three will have the same address 22, channel four will have address 23.
If you select 3A, channels one, two, and three will have addresses 22, 23, and 24, and channel four will also have
address 24.
If you select 4A, channels 1, 2, 3 and 4 will have addresses 22, 23, 24 and 25.
c. DALI master setting: 43LED/581 can also be set by all DALI masters that have this function. The specific operation can be found in
the manual of the DALI master.
