Leutron DataPro2x1-SDSL-Tr User manual

17.11.2003
© copyright 2003 by
Leutron GmbH
Technische Änderungen und
Lieferbedingungen vorbehalten
Leutron GmbH
Überspannungsschutz
Humboldtstr. 30
D-70771 Leinfelden Echterdingen
Tel: [phone]
Fax: [phone]
Email: [email protected]
Web: www.leutron.de
Betriebsanleitung Operating instructions Instructions d’emploi
DataPro2x1-SDSL-Tr
Überspannungsableiter
Art. Nr. 240 018
DataPro2x1-SDSL-Tr
Surge protective device
Art. No. 240 018
DataPro2x1-SDSL-Tr
Parasurtension
No. de commande 240 018
Beschreibung:
Bei diesem Überspannungsableiter
handelt es sich um einer zweistufige
Schutzschaltung, deren Grobschutz-
elemente gasgefüllte Überspannungs-
ableiter sind. Der Feinschutz besteht
aus Suppressordioden.
Description:
T
This device consists of a two-stage
protective circuit with gas-filled surge
protectors as basic protection elements.
Ultimate protection consists of
suppressor diodes.
Description:
Dans le cas de ce parasurtension, il
s’agit d’un circuit de protection à deux
niveaux dont les éléments destinés à la
protection de base sont des para-
surtensions à gaz rare. La protection de
précision se compose de diodes de
suppression.
Installations- und Betriebshinweise:
Dieser Ableiter wird zum Schutz von
Daten- und Signalleitungen eingesetzt.
Das Schutzgerät muss möglichst nah
am zu schützenden Gerät angesch-
lossen werden.
Geschützte und ungeschützte Leitun-
gen dürfen nicht zusammen verlegt
werden.
Installation / Operating instructions:
This surge protector is used for the
protection of data and signal lines.
The protective device must be
connected as closely as possible to the
equipment to be protected.
Protected and unprotected lines must
not be laid together.
Directives d’installation et d’exploitation:
Ce parasurtension et appliqué pour la
protection des lignes pour la
transmission des données ou signal.
L’appareil de protection doit si possible
être raccordé près de l’appareil à
protéger.
Les lignes protégées et les lignes non
protégées ne doivent pas être posées
ensemble.
1
(3)
2
3
4
Falsche Installation Richtige Installation
Installation incorrect Installation correct
Installation incorrecte Installation correcte
Legende / legend / légende
1. Falsche Leitungsführung
Cable layout incorrect
Introduction des câbles incorrecte
2. Ungeschützter Eingang
Unprotected input
Entrée non protégée
3. Zu lange Leitungen
Cables too long
Câbles trop longs
4. Zwei Erden
Two earths
Deux terres

17.11.2003
© copyright 2003 by
Leutron GmbH
Technische Änderungen und
Lieferbedingungen vorbehalten
Leutron GmbH
Überspannungsschutz
Humboldtstr. 30
D-70771 Leinfelden Echterdingen
Tel: [phone]
Fax: [phone]
Email: [email protected]
Web: www.leutron.de
Betriebsanleitung Operating instructions Instructions d’emploi
DataPro2x1-SDSL-Tr
Überspannungsableiter
Art. Nr. 240 018
DataPro2x1-SDSL-Tr
Surge protective device
Art. No. 240 018
DataPro2x1-SDSL-Tr
Parasurtension
No. de commande 240 018
Wartung:
Es ist empfehlenswert, die Funktion die-
ses Ableiters nach jeder Blitzsaison oder
öfters zu überprüfen. Ansonsten ist
dieses Produkt wartungsfrei.
Maintenance:
Merely check this surge protector for
correct operation after the period when
thunderstorms are most frequent.
Apart from that this product requires no
maintenance
Maintenance:
Il est recommandé de contrôler le
fonctionnement de ce parasurtension
après chaque période d’activité orageuse
intense.Cela mis à part, ce produit est
exempt de maintenance.
Fehlererkennung:
Bei Bedarf kann dieser Ableiter durch
eine Isolations- und Durchgangsmes-
sung überprüft werden. Bei Risol < 1 MΩ
(1 gegen 2 und PE bzw. 2 gegen PE)
oder bei Unterbruch (1 zu 1pund 2 zu 2p)
muss der Ableiter ausgewechselt
werden.
Trouble-shooting:
As and when required, this surge
protective device can be checked by
measuring insulation and continuity.
With an insulation resistance of
< 1MΩ, measure (1 to 2 and PE or 2 to
PE), or with open line (1 to 1pand 2 to
2p) the surge protective device must be
replaced.
Reconnaissance de défauts:
Au besoin, ce parafoudre peut être
vérifié par une mesure d’isolation et une
mesure de passage. Pour une résistance
d’isolement < 1MΩ(1 contre 2 et PE,
resp. 2 contre PE) ou, pour rupture (1p à
1pet 2 à 2p), le parafoudre doit
immédiatement être échangé.
Achtung:
Der PE-Anschluss muss immer
angeschlossen werden.
Important:
The PE terminal must always be
connected.
Attention:
La connextion PE doit toujours être
raccordée.
Technische Daten:
Nennspannung ...............
Übertragungsrate ...........
Schutzpegel 1-2/1,2-PE ..
Nennableitstossstrom .....
Ansprechzeit ...................
Anschlüsse .....................
Technical data:
Rated voltage ………………...
Transmission rate ……………
Protection level 1-2/1,2-PE ....
Nom. imp. disch. current …....
Response time ……………….
Connections ….......................
Données:
Tension de service .............……….
Taux de transfert…………..............
Niveau de protection 1-2/1,2-PE …
Courant nom.de choc de foudre ….
Réponds le temps ………………….
Raccordements ..............................
DC ..........…
Mbit/s .........
1 kV/µs ......
8/20 µs ......
………….…
..................
6 V
100
≤600 V
5 kA
≤ 1 ns
2.5 mm2

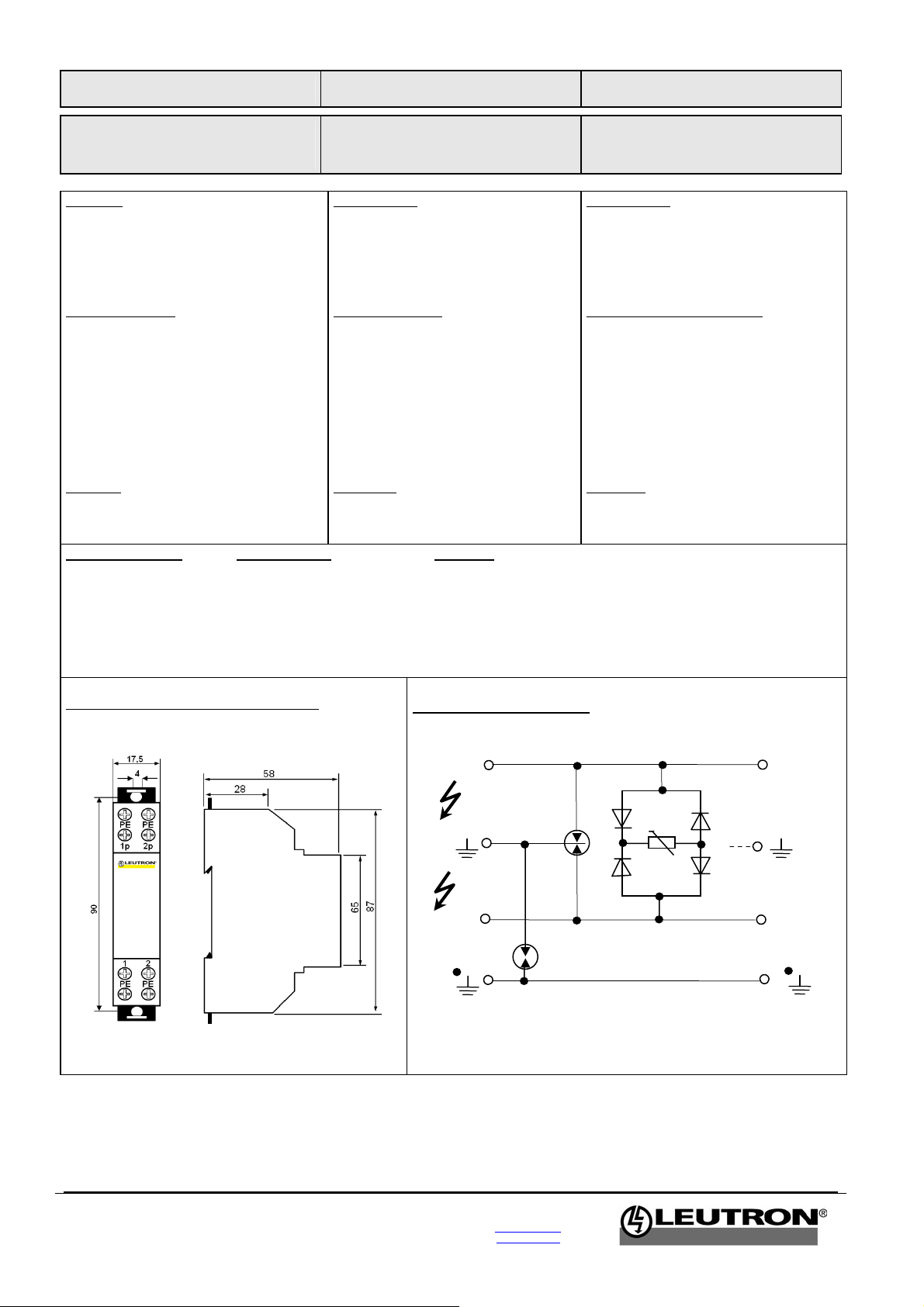

Abmessungen / dimensions / dimensions
[mm]
Schema / diagram / schéma
PE
1 1p
2p
2 .
PE
Schirm Schirmp=protected
