Leviat HALFEN KKT-A User manual

®
HALFEN KKT-A INST_KKT-A 01/22INST_KKT-A
0
Assembly Instructions • Montageanleitung • Notice d‘utilisation • Montagehandleiding•
Instrukcja montażu
EN Recess formers
DE Aussparungskörper
FR Réservations
NL Uitsparingsbols
PL Kształtki szalunkowe

2© 2022 · INST_KKT-A 01/22 · www.halfen.com
HALFEN KKT-A Assembly Instructions
Deutsch EnglishFrançaisNederlandsPolski
1. Rubber recess former
1.1 Identification
2-2,5
1.2 Type range, technical data
1.3 Installation from above into
the fresh concrete
Manufacturer mark
Load group
The load group is clearly marked on
the top of the recess former.
*
Formwork removal
directions –
application see 1.4
Note: These recess formers can be used
with all HALFEN DEHA Spherical head
lifting anchors, except anchor type 6006
“Spherical head pitching anchor” which
is used with recess former type 6134.
Product properties "round" "narrow"
• without steel parts
for application 1.3
(if required steel components
can be ordered separately)
Also suitable as a recess filler.
2-2,5
D
a
h
6131
2-2,5
Db
Da
6137
• incl. steel parts
- incl. threaded plate, threaded
rod and wing nut
6132 6138
- incl. threaded plate
(fixing bolt must be ordered
separately) 6133 6145
Table 1: Load goups, dimensions, colours
Load
group
Dimensions Colour
code
Da
[mm]
Db
[mm]
h
[mm]
1,3 60 42 28.5 blue
2,5 74 52 35.0 yellow
5,0 94 59 44.0 blue
7,5 118 85 55.5 red
10,0 118 85 55.0 yellow
15,0 160 124 75.5 grey
20,0 160 124 75.0 black
32,0 + 45,0 214 124 100.0 black
21 3
For installation from above into fresh
cast concrete; the recess former,
together with the pre-assembled
spherical head anchor is inserted at
the specified position, by pressing
with a vibrating movement until the
top edge of the recess former is flush
Recess former
eg. type 6131
Spherical head
anchor
Fresh concrete
with the concrete surface. The use of
formwork lubricant particularly on the
recess former is beneficial. This makes
removing the formwork easier and has
a positive influence on the durability
of the recess former.
*
*
*
*

3
© 2022 · INST_KKT-A 01/22 · www.halfen.com
HALFEN KKT-A Assembly Instructions
Deutsch EnglishFrançaisNederlands
Polski

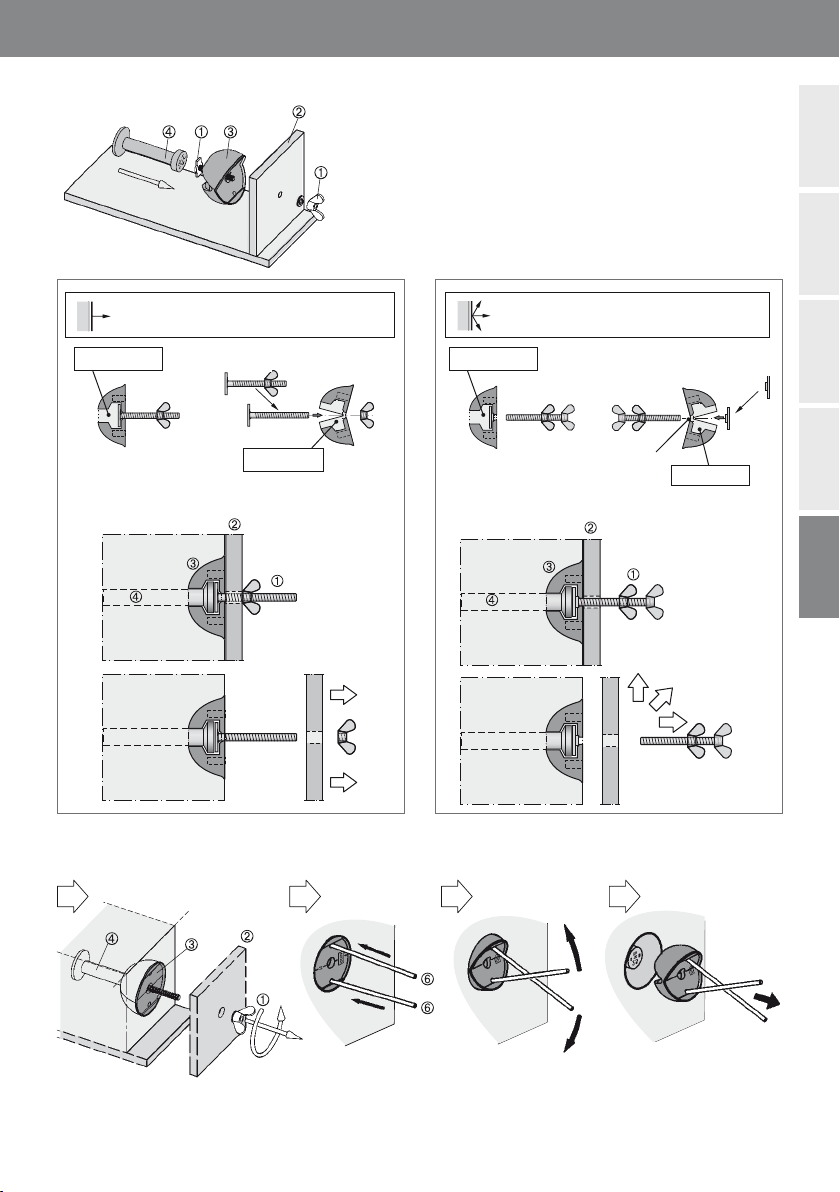

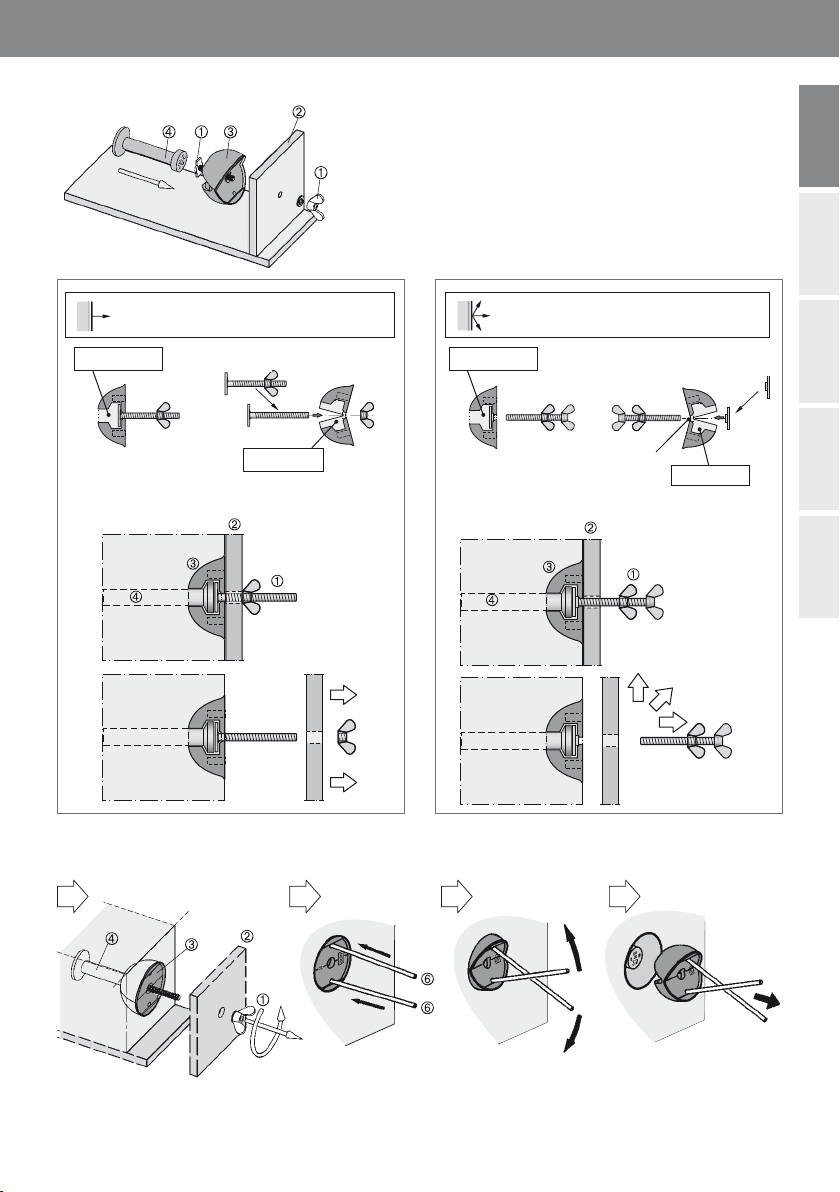

1.4 Fixing to the formwork
1.5 Removing the recess former after the concrete has set
Fixing components (threaded plate and threaded rod)
Formwork
Recess former
Spherical head lifting anchor
Fixing components
Formwork
Remove the formwork only in this direction Remove the formwork in any direction
1 2 3 4
Recess former
Spherical head lifting anchor
6132/ 6138 6133/ 6145
6131/ 6137
6131/ 6137
6141
S1
S1
6153

If necessary, enlarge the
hole in the recess former.
Tool, e.g. reinforcement bar

4© 2022 · INST_KKT-A 01/22 · www.halfen.com
HALFEN KKT-A Assembly Instructions
Deutsch EnglishFrançaisNederlandsPolski

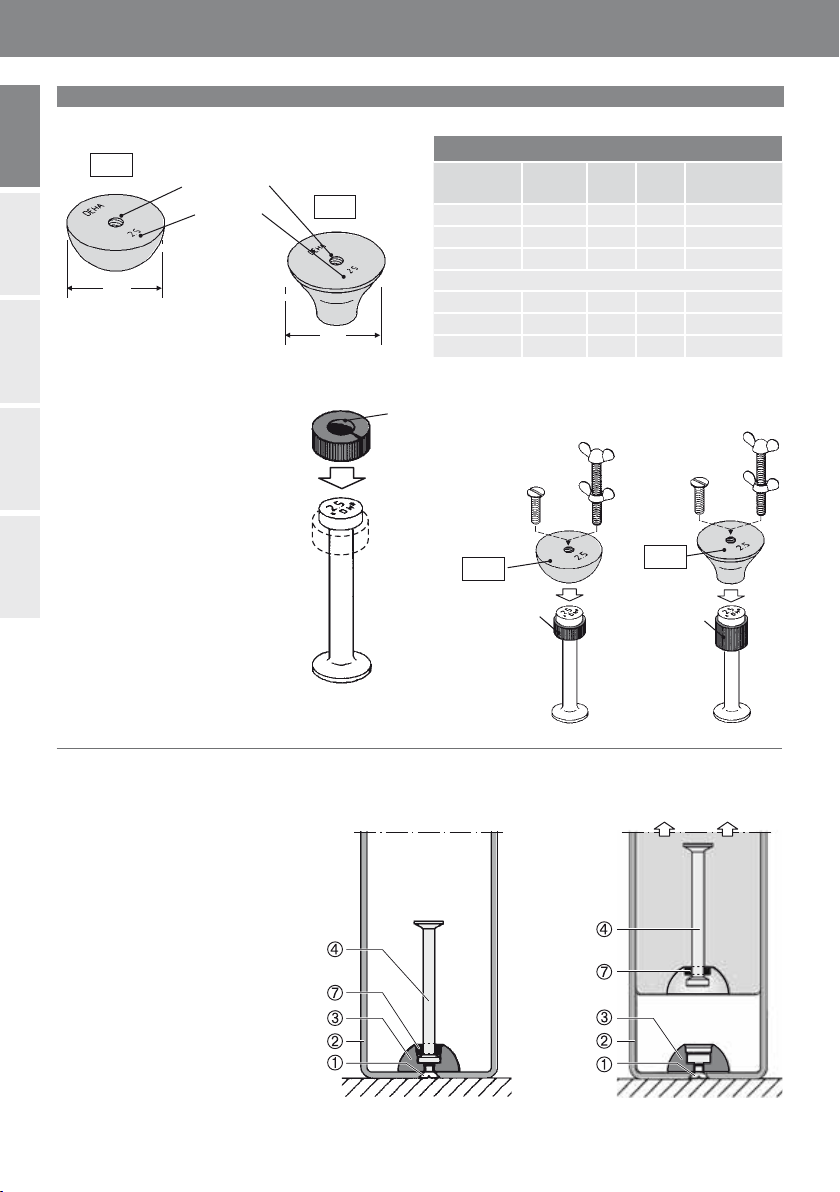

2. Steel recess former
2.1 Identification
2.3 Installation
2.4 After the concrete has set
2.2 Type range
Da
Da
Thread
diameter M
Load class
identification
6150
6152
Dimensions – recess former type 6150 and 6152
Article
name
Load
group
Da
[mm]
M
[mm]
Rubber
grommet
6150-1,3 1,3 60 8 6151-1,3
6150-2,5 2,5 74 12 6151-2,5
6150-5,0 5,0 94 12 6151-5
6152-1,3 1,3 60 8 6151-1,3D
6152-2,5 2,5 74 12 6151-2,5D
6152-5,0 5,0 94 12 6151-7,5D
Install the rubber
grommet on the
spherical head
anchor shaft as
illustrated.
Recommendation:
grease the rubber
grommet to ease
installation.
Steel recess formers are very durable
and are used in large scale production
or if a recess former cannot be
opened for removal. The load group
is clearly marked on the top of each
recess former.
The trumpet shaped type 6152
is used when the lifting anchor is
subjected to load perpendicular
to its longitudinal axis during the
concrete-pour (eg. horizontally
installation).
Precautions are always required,
when using this type of recess former
in horizontal anchor installation to
prevent dislodging the anchor when
vibrating the concrete (e.g. fix to the
reinforcement or secure with spacers).
When the precast element is removed
from the formwork, the cast-in spherical
head lifting anchor with the rubber
grommet still attached will separate
easily from the recess former.
Unscrew the fixing bolt to remove the
steel recess former from the formwork.
The rubber grommet is removed from
the cast-in HALFEN DEHA lifting
anchor. The grommet is reusable.
Fixing components
Formwork
Recess former
Spherical head lifting anchor
Rubber grommet
Recess former and spherical
head lifting anchor; installed,
ready for concreting.
Removing the precast element
from the formwork.

6150
S1 or bolt
6151 6151D or
2pcs. 6151
S1 or bolt
6152

5
© 2022 · INST_KKT-A 01/22 · www.halfen.com
HALFEN KKT-A Assembly Instructions
Deutsch EnglishFrançaisNederlands
Polski

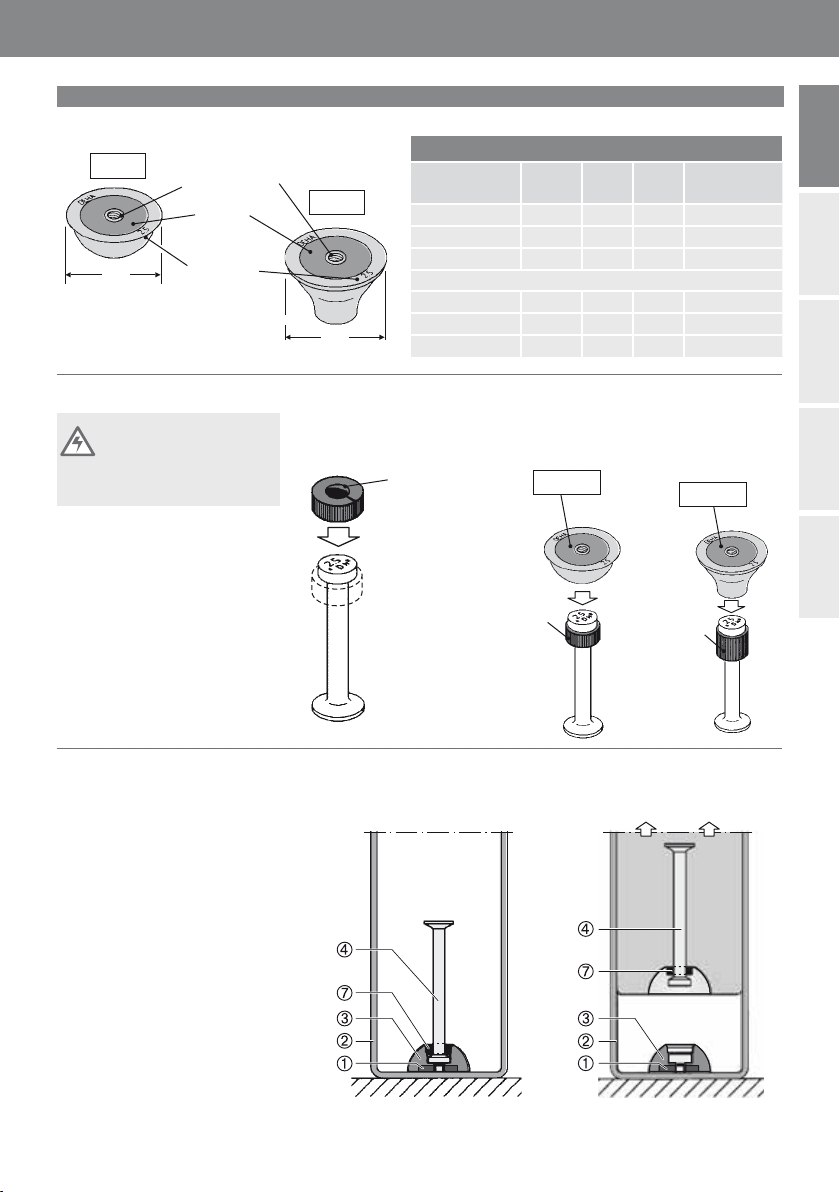

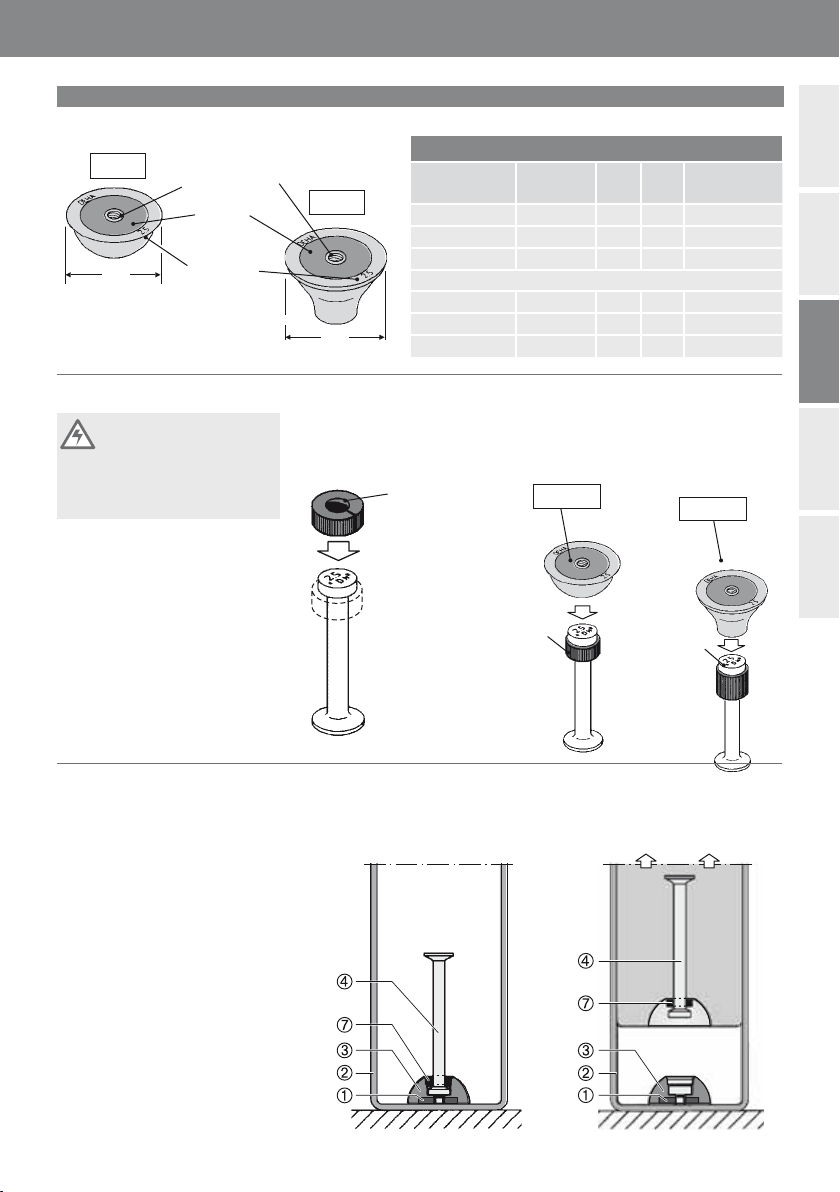

3. Steel recess former type -M with magnet
3.1 Identification
3.3 Installation
3.4 After the concrete has set
3.2 Type range
Da
Da
Magnet
6150-M
6152-M
Dimensions – recess former type 6150-M and 6152-M
Article
name
Load
group
Da
[mm]
M
[mm]
Rubber
grommet
6150-M-1,3 1,3 60 8 6151-1,3
6150-M-2,5 2,5 74 12 6151-2,5
6150-M-5,0 5,0 94 12 6151-5,0
6152-M-1,3 1,3 60 8 6151-1,3D
6152-M-2,5 2,5 74 12 6151-2,5D
6152-M-5,0 5,0 94 12 6151-7,5D
Recommendation:
grease the rubber
grommet to ease
installation.
Place the
rubber grommet on
the spherical head
anchor shaft as
illustrated.
Steel recess formers with magnet are
used if drilling holes in the steel
formwork for the fixing bolts is not
possible. The load class is clearly marked
on the top of each recess former.
The trumpet shaped type 6152 is used
when the lifting anchor is subjected to
load perpendicular to its longitudinal
axis during the concrete-pour
(eg. horizontally installation).
Magnet
Formwork
Recess former
Spherical head lifting anchor
Rubber grommet
6150-M 6152-M
6151 6151D or
2pcs. 6151
When the precast element is removed
from the formwork, the cast-in
spherical head lifting anchor with the
rubber grommet still attached will
separate easily from the recess former.
The magnetic recess former can be
pulled off the formwork with the aid of
a bolt screwed into the recess former.
The rubber grommet is removed from
the cast-in HALFEN DEHA Lifting
anchor. The grommet is reusable.
Caution; Take extra care
when handling the magnets.
The strong magnetic force
may cause injury!
Magnetic recess former and
spherical head lifting anchor;
installed, ready for concreting.
Removing the precast element
from the formwork.
Precautions are always required, when
using this type of recess former in
horizontal transport anchor installation
to prevent dislodging the anchor when
vibrating the concrete (e.g. fix to the
reinforcement or secure with spacers).
Thread diameter M
Load class
identification

6© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançais
HALFEN KKT-A Montageanleitung
NederlandsPolski
1. Gummi-Aussparungskörper
1.1 Kennzeichnung
2-2,5
1.2 Typenauswahl, technische Daten
1.3 Einbau von oben in frischen
Beton
Herstellerkennzeichen
Lastgruppe
Auf der Oberseite der Aussparungs-
körper ist die Lastgruppe deutlich
erkennbar.
*
Entfernen der Scha-
lung – Anwendungs-
bereiche siehe 1.4
Hinweis: Diese Aussparungskörper
können für alle HALFEN DEHA Kugel-
kopf-Transportanker verwendet wer-
den, mit Ausnahme des Typs 6006
für den sinngemäß der Aussparungs-
körper 6134 verwendet wird.
Produkteigenschaften „rund“ „schmal“
• Ohne Stahlteile
siehe Anwendung 1.3.
(Gegebenenfalls erforderliche
Stahlteile bitte einzeln
bestellen.)
Auch als Verschlusskörper
nutzbar.
2-2,5
Da
h
6131
2-2,5
Db
Da
6137
• Mit Stahlteilen
- mit Stanzblech, Gewinde-
stange und Flügelmutter
6132 6138
- mit Stanzblech mit Innen-
gewinde (Halteschraube sepa-
rat bestellen) 6133 6145
Tabelle 1: Lastklassen, Abmessungen, Farben
Lastklasse
Abmessungen
Kennfarbe
Da
[mm]
Db
[mm]
h
[mm]
1,3 60 42 28,5 blau
2,5 74 52 35,0 gelb
5,0 94 59 44,0 blau
7,5 118 85 55,5 rot
10,0 118 85 55,0 gelb
15,0 160 124 75,5 grau
20,0 160 124 75,0 schwarz
32,0 + 45,0 214 124 100,0 schwarz
21 3
Wenn der Einbau nachträglich von
oben in den frischen Beton erfolgt,
wird der Aussparungskörper zusam-
men mit dem zuvor befestigten Trans-
portanker an der vorgesehenen Stelle
unter leichtem Rütteln in den Beton
eingedrückt, bis die Oberkante des
Aussparungs-
körper Typ 6131
Kugelkopf-Anker
Frischbeton
Aussparungskörpers mit der Oberflä-
che des Betons bündig ist. Die
Anwendung von Schalfetten, insbe-
sondere am Aussparungskörper,
erleichtert das Ausschalen und hat
einen positiven Einfluss auf die
Lebensdauer des Aussparungskörpers.
*
*
*
*

7
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançais
HALFEN KKT-A Montageanleitung
Nederlands
Polski

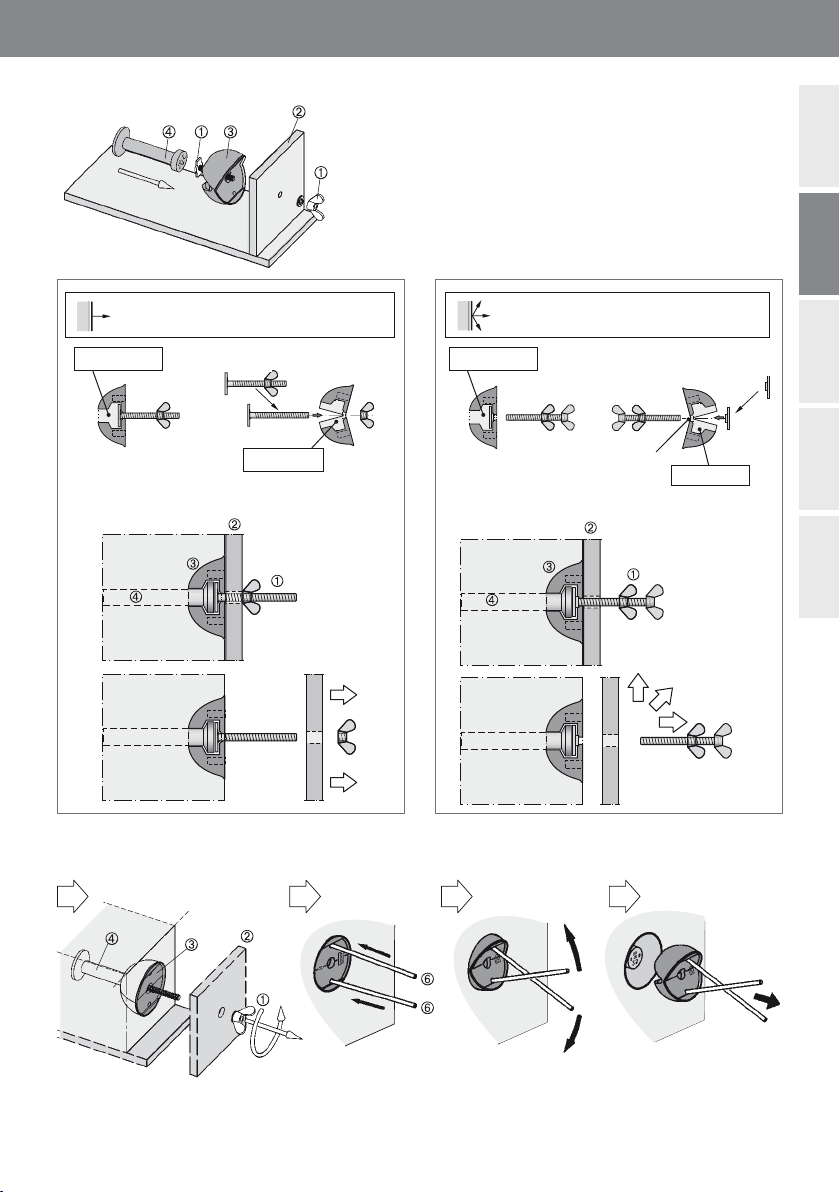

1.4 Befestigung an der Schalung
1.5 Aussparungskörper nach dem Erhärten des Betons entfernen
Befestigungsteile (Stanzblech mit Gewindestange)
Schalung
Aussparungskörper
Kugelkopf-Transportanker
Befestigungsteile
Schalung
Ausschalen nur in dieser Richtung Ausschalen in allen Richtungen
1 2 3 4
Aussparungskörper
Kugelkopf-Transportanker
6132/ 6138 6133/ 6145
6131/ 6137
6131/ 6137
6141
S1
S1
6153

Loch im Aussparungskörper
ggf. vergrößern
Hilfswerkzeug, z.B. Bewehrungsstab

8© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançais
HALFEN KKT-A Montageanleitung
NederlandsPolski

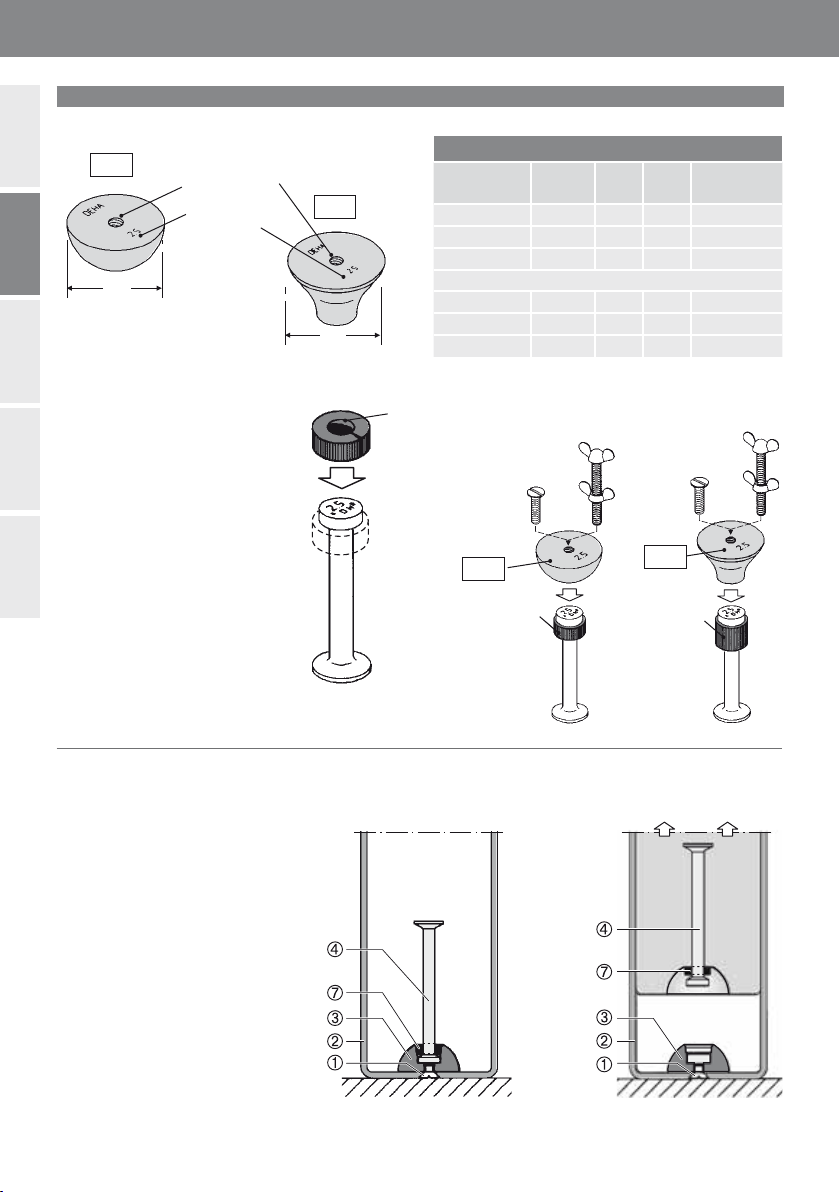

2. Stahl Aussparungskörper
2.1 Kennzeichnung
2.3 Installation
2.4 Nach dem Erhärten des Betons
2.2 Typenauswahl
Da
Da
Gewinde ∅ M
Markierung
Lastklasse
6150
6152
Abmessungen der Aussparungskörper 6150 und 6152
Bezeichnung Last-
gruppe
Da
[mm]
M
[mm]
Gummi-
manschette
6150-1,3 1,3 60 8 6151-1,3
6150-2,5 2,5 74 12 6151-2,5
6150-5,0 5,0 94 12 6151-5
6152-1,3 1,3 60 8 6151-1,3D
6152-2,5 2,5 74 12 6151-2,5D
6152-5,0 5,0 94 12 6151-7,5D
Gummi-Man-
schette auf den
Schaft des Kugel-
kopf-Transportan-
kers montieren,
wie in der Zeich-
nung dargestellt.
Zum Zusammen-
stecken evtl. die
Außenseite der
Gummi-Man-
schette leicht ein-
fetten.
Die Stahl-Aussparungskörper werden
verwendet, wenn für die Aussparungs-
körper längere Standzeiten notwendig
sind, oder wenn der Aussparungskör-
per zum Entfernen nicht geöffnet wer-
den kann. Auf der Oberseite jedes
Aussparungskörpers ist die Lastklasse
deutlich erkennbar.
Die Trompetenform 6152 ist für Ein-
bausituationen vorgesehen, in denen
der Kugelkopf-Transportanker beim
Betonieren senkrecht zu seiner Längs-
achse belastet wird (z.B. bei horizonta-
lem Einbau).
Grundsätzlich gilt: Wird der Ausspa-
rungskörper zum horizontalen Einbau
eines Transportankers verwendet, sind
Maßnahmen erforderlich, die ein
Herausrutschen des Transportankers
beim Rüttelvorgang verhindern (z.B.
Festklemmen mit Abstandhaltern oder
Anrödeln an der Bewehrung).
Beim Anheben des Fertigteils löst sich
der einbetonierte Kugelkopf-Trans-
portanker mit Gummimanschette
leicht aus dem an der Schalung befe-
stigten Aussparungskörper.
Der an der Schalung zurückbleibende
Aussparungskörper kann durch Lösen
der Befestigungsschraube herausge-
nommen werden. Nach dem Ausscha-
len ist die Gummi-Manschette vom
einbetonierten HALFEN DEHA Kugel-
kopf-Transportanker zu entfernen.
Befestigungsteile
Schalung
Aussparungskörper
Kugelkopf-Transportanker
Gummi-Manschette
Stahl-Aussparungskörper plus Kugel-
kopf-Transportanker nach dem Ein-
bau, fertig zum Betonieren.
Ausheben des Fertigteils aus
der Schalung.

6150
S1 oder
Schraube
6151 6151D oder
2 x 6151
S1 oder
Schraube
6152

9
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançais
HALFEN KKT-A Montageanleitung
Nederlands
Polski
3. Stahl-Aussparungskörper -M mit Magnet
3.1 Kennzeichnung
3.3 Einbau
3.4 Nach dem Erhärten des Betons
3.2 Typenauswahl
Da
Da
Gewinde ∅ M
Magnet
Markierung
Lastgruppe
6150-M
6152-M
Abmessungen der Aussparungskörper 6150-M und 6152-M
Bezeichnung Last-
gruppe
Da
[mm]
M
[mm]
Gummi-
Manschette
6150-M-1,3 1,3 60 8 6151-1,3
6150-M-2,5 2,5 74 12 6151-2,5
6150-M-5,0 5,0 94 12 6151-5,0
6152-M-1,3 1,3 60 8 6151-1,3D
6152-M-2,5 2,5 74 12 6151-2,5D
6152-M-5,0 5,0 94 12 6151-7,5D
Zum Zusammen-
stecken evtl. die
Außenseite der
Gummi-Man-
schette leicht ein-
fetten.
Gummi-Man-
schette auf den
Schaft des Kugel-
kopf-Transportan-
kers montieren,
wie in der Zeich-
nung dargestellt.
Stahl-Aussparungskörper mit Magnet
werden verwendet, wenn in eine
Stahlschalung keine Löcher für die
Halteschrauben gebohrt werden kön-
nen. Auf der Oberseite jedes Ausspa-
rungskörpers ist die Lastgruppe deut-
lich erkennbar. Die Trompetenform
6152 ist für Einbausituationen
vorgesehen, in denen der Kugelkopf-
Transportanker beim Betonieren senk-
recht zu seiner Längsachse belastet
wird (z.B. bei horizontalem Einbau).
Magnet
Schalung
Aussparungskörper
DEHA Kugelkopf-Transportanker
Gummi-Manschette
6150-M 6152-M
6151 6151D oder
2 x 6151
Beim Anheben des Fertigteils löst sich der
einbetonierte Kugelkopf-Transportanker
mit Gummi-Manschette leicht aus dem an
der Schalung befestigten Aussparungskör-
per.
Der in der Schalung zurückbleibende Aus-
sparungskörper mit Magnet kann mittels
einer Schraube, die in den Aussparungs-
körper eingedreht wird, von der Schalung
abgenommen werden. Nach dem Aus-
schalen ist die Gummi-Manschette vom
einbetonierten HALFEN DEHA Kugelkopf-
Transportanker zu entfernen.
Achtung: Aufgrund der
hohen Haftkräfte der
Magnete ist auf vorsichtige
Handhabung zu achten.
Es besteht Verletzungsge-
fahr durch Quetschungen!
Stahl-Aussparungskörper plus Kugelkopf-
Transportanker nach dem Einbau, fertig
zum Betonieren.
Ausheben des Fertigteils aus der
Schalung.
Grundsätzlich gilt: Wird der Ausspa-
rungskörper zum horizontalen Einbau
eines Transportankers verwendet, sind
Maßnahmen erforderlich, die ein
Herausrutschen des Transportankers
beim Rüttelvorgang verhindern (z.B.
Festklemmen mit Abstandhaltern
oder Anrödeln an der Bewehrung).

10 © 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlandsPolski
HALFEN KKT-A Notice d‘utilisation
1. Réservation en caoutchouc
1.1 Identification
2-2,5
1.2 Plage de types, caractéristiques techniques
1.3 1.3 Installation par le
dessus dans le béton frais
Marquage fabricant
Groupe de
charge
Le groupe de charge est clairement
indiqué sur le dessus de la réservation.
*
Sens de démontage
du coffrage – appli-
cation (voir 1.4)
Remarque : Ces réservations peuvent
être utilisées avec toutes les ancres de
levage à tête hémisphérique HALFEN
DEHA, sauf l’ancre de relevage à tête
hémisphérique type 6006, qui s’utilise
avec des réservations type 6134.
Propriétés du produit "hémisphérique" "étroite"
•sans éléments en acier pour
l’application 1.3 (si nécessaire,
les éléments en acier peuvent
être commandés séparément)
Également compatible avec
reboucheur de réservation
2-2,5
D
a
h
6131
2-2,5
Db
Da
6137
•avec éléments en acier
- avec plaque à filetage, tige
filetée et écrou à ailettes
6132 6138
- avec plaque à filetage
(boulon de fixation à com-
mander séparément) 6133 6145
Tableau 1 : groupes de charge, dimensions, couleurs
Groupe de
charge
Dimensions
Code couleur
Da
[mm]
Db
[mm]
h
[mm]
1,3 60 42 28.5 bleu
2,5 74 52 35.0 jaune
5,0 94 59 44.0 bleu
7,5 118 85 55.5 rouge
10,0 118 85 55.0 jaune
15,0 160 124 75.5 gris
20,0 160 124 75.0 noir
32,0 + 45,0 214 124 100.0 noir
21 3
Installation par le dessus dans le
béton fraichement coulé : la réserva-
tion avec l’ancre à tête hémisphérique
pré-assemblée doit être insérée à la
position spécifiée en la poussant tout
en exerçant un mouvement vibrant,
jusqu’à ce que le bord supérieur de la
Réservation type
6131 par ex.
Ancre à tête
hémisphérique
Béton frais
réservation affleure à la surface en
béton. L’application de lubrifiant pour
coffrage, sur la réservation en particu-
lier, est très utile. Il facilite le décof-
frage et préserve la durabilité de la
réservation.
*
*
*
*

11
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlands
Polski
HALFEN KKT-A Notice d‘utilisation
1.4 Fixation au coffrage
1.5 Retrait de la réservation une fois que le béton a pris
Démontez le coffrage dans ce sens uniquement Démontez le coffrage dans n’importe quel sens
1 2 3 4
6132/ 6138 6133/ 6145
6131/ 6137
6131/ 6137
6141
S1
S1
6153

Si nécessaire, élargissez le trou
de la réservation.
Éléments de fixation (plaque à filetage et tige filetée)
Coffrage
Réservation
Ancre de levage à tête hémisphérique
Éléments de fixation
Coffrage
Réservation
Ancre de levage à tête hémisphérique
Outils (armature de renfort
par ex.)

12 © 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlandsPolski
HALFEN KKT-A Notice d‘utilisation
2. Réservation en acier
2.1 Identification
2.3 Installation
2.4 Après la prise du béton
2.2 Plage de types
Da
Da
Diamètre de
filetage M
Classe de
charge
6150
6152
Dimensions – réservations types 6150 et 6152
Nom de
l’article
Groupe
de
charge
Da
[mm]
M
[mm]
Œillet en
caoutchouc
6150-1,3 1,3 60 8 6151-1,3
6150-2,5 2,5 74 12 6151-2,5
6150-5,0 5,0 94 12 6151-5
6152-1,3 1,3 60 8 6151-1,3D
6152-2,5 2,5 74 12 6151-2,5D
6152-5,0 5,0 94 12 6151-7,5D
Installez l’œillet en
caoutchouc sur le
corps de l’ancre à
tête hémisphérique
comme illustré
Recommandation:
graissez l’œillet en
caoutchouc pour
faciliter son instal-
lation
Les réservations en acier sont très résis-
tantes et sont utilisées dans la produc-
tion à grande échelle ou si une réserva-
tion ne peut pas être ouverte pour être
retirée. La classe de charge est claire-
ment indiquée sur le dessus de chaque
réservation.
La réservation type 6152 à forme éva-
sée est utilisée lorsque l’ancre de
levage doit être soumise à une charge
perpendiculaire à son axe longitudinal
lors du coulage du béton (installation
horizontale par ex.).
Des précautions seront toujours
requises avec l’utilisation de ce type de
réservation pour l’installation horizon-
tale d’une ancre, afin d’éviter le dépla-
cement de l’ancre lors du vibrage du
béton (par ex. en la fixant à l’armature
de renfort ou en la maintenant avec
des distanceurs).
Une fois l’élément préfabriqué sorti du
coffrage, l’ancre de levage à tête hémis-
phérique coulée avec l’œillet toujours
attaché se désolidarisera facilement de
la réservation.
Dévissez le boulon de fixation pour reti-
rer la réservation en acier du coffrage.
L’œillet en caoutchouc devra être retiré
de l’ancre de levage HALFEN DEHA
coulée.
Cet œillet est réutilisable.
Réservation et ancre de levage
à tête hémisphérique installés,
prêts pour le coulage.
Décoffrage de l’élément
préfabriqué par levage.

6150
S1 ou boulon
6151 6151D
ou 2 pièces 6151
S1 ou boulon
6152
Éléments de fixation
Coffrage
Réservation
Ancre de levage à tête hémisphérique
Œillet en caoutchouc

13
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlands
Polski
HALFEN KKT-A Notice d‘utilisation
3. Réservation en acier type -M avec aimant
3.1 Identification
3.3 Installation
3.4 Après la prise du béton
3.2 Plage de types
Da
Da
Aimant
6150-M
6152-M
Dimensions – recess former type 6150-M and 6152-M
Nom de
l’article
Groupe de
charge
Da
[mm]
M
[mm]
Œillet en
caoutchouc
6150-M-1,3 1,3 60 8 6151-1,3
6150-M-2,5 2,5 74 12 6151-2,5
6150-M-5,0 5,0 94 12 6151-5,0
6152-M-1,3 1,3 60 8 6151-1,3D
6152-M-2,5 2,5 74 12 6151-2,5D
6152-M-5,0 5,0 94 12 6151-7,5D
Recommandation:
graissez l’œillet en
caoutchouc pour
faciliter son installa-
tion.
Placez l’œillet en
caoutchouc sur le
corps de l’ancre à
tête hémisphérique
comme illustré.
Les réservations en acier magnétiques
sont utilisées lorsque le perçage de trous
dans un coffrage en acier pour y visser
les boulons de fixation est impossible.
La classe de charge est clairement indi-
quée sur le dessus de chaque réserva-
tion. La réservation type 6152 à forme
évasée est utilisée lorsque l’ancre de
levage doit être soumise à une charge
perpendiculaire à son axe longitudinal
lors du coulage du béton (installation
horizontale par ex.).
6150-M 6152-M
6151 6151D or
2pcs. 6151
Une fois l’élément préfabriqué sorti du
coffrage, l’ancre de levage à tête
hémisphérique coulée avec l’œillet tou-
jours attaché se désolidarisera facile-
ment de la réservation.
La réservation magnétique pourra être
décollée du coffrage en utilisant un
boulon vissé sur la réservation.
L’œillet en caoutchouc devra être retiré
de l’ancre de levage DEHA coulée.
Cet œillet est réutilisable.
Avertissement : faites très
attention en manipulant les
aimants.
Leur forte puissance magné-
tique peut être cause de
blessures !
Réservation magnétique et ancre
de levage à tête hémisphérique
installées, prêtes pour le coulage.
Décoffrage de l’élément préfa-
briqué par levage.
Des précautions seront toujours requises
avec l’utilisation de ce type de réserva-
tion pour l’installation horizontale d’une
ancre de transport, afin d’éviter le dépla-
cement de l’ancre lors du vibrage du
béton (par ex. en la fixant à l’armature
de renfort ou en la maintenant avec des
distanceurs).
Diamètre de
filetage M
Éléments de fixation
Coffrage
Réservation
Ancre de levage à tête hémisphérique
Œillet en caoutchouc
Classe de
charge

14 © 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlandsPolski
HALFEN KKT-A Montagehandleiding
1. Rubberen uitsparingsbol
1.1 Identificatie
2-2,5
1.2 Typeselectie, technische gegevens
1.3 Montage aan de stortzijde
in de verse beton
Merk fabrikant
Belastingklasse
De belastingklasse staat duidelijk
vermeld op de bovenzijde van de
uitsparingsbol.
*
Verwijderen van de
bekisting – zie 1.4
Opmerking: Deze uitsparingsbollen
kunnen worden gebruikt met alle
HALFEN DEHA kogelkopankers, met
uitzondering van het ankertype 6006
"kogelkop kantelanker" dat wordt
gebruikt met uitsparingsbol type 6134.
Producteigenschappen "rond" "smal"
• Zonder bevestigingsmiddelen
toepassing zie 1.3
(indien nodig kunnen de
bevestigingsmiddelen apart
besteld worden)
Ook toepasbaar als afsluiter
voor de uitsparing.
2-2,5
D
a
h
6131
2-2,5
Db
Da
6137
• Incl. bevestigingsmiddelen
- incl. verakeringsplaatje,
draadeind en vleugelmoer
6132 6138
- incl. verankeringsplaatje
(de fixeerbout moet apart
besteld worden) 6133 6145
Table 1: belastingklasses, afmetingen, kleuren
Belasting-
klasse
Afmetingen Kleur-
code
Da
[mm]
Db
[mm]
h
[mm]
1,3 60 42 28.5 blauw
2,5 74 52 35.0 geel
5,0 94 59 44.0 blauw
7,5 118 85 55.5 rood
10,0 118 85 55.0 geel
15,0 160 124 75.5 grijs
20,0 160 124 75.0 zwart
32,0 + 45,0 214 124 100.0 zwart
21 3
Voor montage aan de stortzijde in de
vers gestorte beton, moet de uitspa-
ringsbol - met daarin het van te voren
aangebrachte kogelkopanker - op de
juiste positie, door het licht heen en
weer te bewegen, in de beton gedrukt
worden. De bovenkant van de uitspa-
Uitsparingsbol
bijv. type 6131
Kogelkopanker
Verse beton
ringsbol moet gelijk komen met de
oppervlakte van de beton. Het gebruik
van bekistingsolie op de uitsparings-
bol heeft een gunstige werking bij het
verwijderen. Tevens heeft dit een
gunstige invloed op de levensduur
van de uitsparingsbol.
*
*
*
*

15
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlands
Polski
HALFEN KKT-A Montagehandleiding
1.4 Montage aan de bekisting
1.5 Verwijder de uitsparingsbol na het uitharden van de beton
Bevestigingsmiddelen (verankeringsplaatje, draadstang)
Bekisting
Uitsparingsbol
Kogelkopanker
Bevestigingsmiddelen
Bekisting
Verwijder de bekisting alleen in deze richting Verwijder de bekisting in een willekeurige
richting
1 2 3 4
Uitsparingsbol
Kogelkopanker
6132/ 6138 6133/ 6145
6131/ 6137
6131/ 6137
6141
S1
S1
6153

Vergroot zo nodig het gat in
de uitsparingsbol.
Gereedschap, bijv. wapeningsstaaf

16 © 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlandsPolski
HALFEN KKT-A Montagehandleiding
2. Stalen uitparingsbol
2.1 Identificatie
2.3 Montage
2.4 Na het uitharden van de beton
2.2 Typeselectie
Da
Da
Draaddiameter M
Identificatie
belasting-
klasse
6150
6152
Afmetingen – uitsparingsbollen type 6150 en 6152
Artikel-
omschrijving
Belasting-
klasse
Da
[mm]
M
[mm]
Rubber
manchet
6150-1,3 1,3 60 8 6151-1,3
6150-2,5 2,5 74 12 6151-2,5
6150-5,0 5,0 94 12 6151-5
6152-1,3 1,3 60 8 6151-1,3D
6152-2,5 2,5 74 12 6151-2,5D
6152-5,0 5,0 94 12 6151-7,5D
Bevestig de rubber
manchet om de
steel van het
kogelkopanker,
zoals afgebeeld.
Vet de rubber
manchet licht in
voor een makke-
lijke bevestiging.
Stalen uitsparingsbollen zijn duurzaam
en worden gebruikt bij grootschalige
productie of wanneer een uitsparings-
bol niet kan worden geopend voor
verwijdering. De belastingklasse is
duidelijk aangegeven op de bovenkant
van elke uitsparingsbol. Het trompet-
vormige type 6152 wordt gebruikt
wanneer het hijsanker tijdens de
betonstort (bijvoorbeeld bij horizon-
tale montage) loodrecht op zijn
lengte-as belast wordt.
Voorzorgsmaatregelen zijn vereist,
wanneer dit type uitsparingsbol
horizontaal wordt toegepast, om te
voorkomen dat het anker los raakt bij
het trillen van de beton (bijvoorbeeld
vastmaken aan de wapening of
vastzetten met afstandhouders).
Wanneer het prefab element wordt
gelost uit de bekisting, kan het kogel-
kopanker met de rubber manchet
makkelijk uit de uitsparingsbol worden
verwijderd. De op de bekisting achter-
gebleven uitsparingsbol kan verwijderd
worden door de fixeerbout los te
draaien. Na het ontkisten de rubber
manchet van het ingestorte anker
verwijderen. De rubber manchet is
herbruikbaar.
Bevestigingsmiddelen
Bekisting
Uitsparingsbol
Kogelkopanker
Rubber manchet
Uitsparingsbol en kogelkop-
anker; gemonteerd en gereed
om in te storten.
Lossen van het prefab element
uit de bekisting.

6150
S1 of bout
6151 6151D of
2 stuks 6151
S1 of bout
6152

17
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishFrançaisNederlands
Polski
HALFEN KKT-A Montagehandleiding
3. Stalen uitsparingsbol type M met magneet
3.1 Identificatie
3.3 Montage
3.4 Na het uitharden van de beton
3.2 Typeselectie
Da
Da
Magneet
6150-M
6152-M
Afmetingen – uitsparingsbollen type 6150-M en 6152-M
Artikel-
omschrijving
Belasting-
klasse
Da
[mm]
M
[mm]
Rubber
manchet
6150-M-1,3 1,3 60 8 6151-1,3
6150-M-2,5 2,5 74 12 6151-2,5
6150-M-5,0 5,0 94 12 6151-5,0
6152-M-1,3 1,3 60 8 6151-1,3D
6152-M-2,5 2,5 74 12 6151-2,5D
6152-M-5,0 5,0 94 12 6151-7,5D
Vet de rubber
machet licht in
voor een makke-
lijke bevestiging.
Bevestig de rubber
manchet om de
steel van het
ko-gelkopanker,
zoals afgebeeld.
Stalen uitsparingsbollen met magneet
worden gebruikt als het boren van
gaten voor de bevestigingsbouten in
de stalen bekisting niet mogelijk is.
De belastingklasse is duidelijk aange-
geven op de bovenkant van elke uit-
sparingsbol. Het trompetvormige type
6152 wordt gebruikt wanneer het
hijsanker tijdens de betonstort
(bijvoorbeeld bij horizontale montage)
loodrecht op zijn lengte-as belast
wordt. Voorzorgsmaatregelen zijn
Magneet
Bekisting
Uitsparingsbol
Kogelkopanker
Rubber manchet
6150-M 6152-M
6151 6151D of
2 stuks 6151
Wanneer het prefab element wordt
gelost uit de bekisting, kan het kogel-
kopanker met de rubber manchet
makkelijk uit de uitsparingsbol worden
verwijderd. De op de bekisting achter-
gebleven uitsparingsbol kan verwijderd
worden door de fixeerbout los te
draaien. Na het ontkisten de rubber
manchet van het ingestorte anker
verwijderen. De rubber manchet is
herbruikbaar.
Attentie:
Wees voorzichtig bij het
hanteren van de magneten.
De sterke magnetische kracht
kan letsel veroorzaken!
Magnetische uitsparingsbol en
kogelkopanker; gemonteerd en
gereed om in te storten.
Lossen van het prefab element
uit de bekisting.
vereist, wanneer dit type uitsparings-
bol horizontaal wordt toegepast, om
te voorkomen dat het anker los raakt
bij het trillen van de beton (bijvoor-
beeld vastmaken aan de wapening of
vastzetten met afstandhouders).
Draaddiameter M
Identificatie
belasting-
klasse

18 © 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishPolski
HALFEN KKT-A Instrukcja montażu
Nederlands Français
1. Gumowe kształtki szalunkowe
1.1 Identyfikacja
2-2,5
1.2 Asortyment, dane techniczne
1.3 Montaż z góry, w świeżym
betonie
Znak producenta
Grupa
obciążenia
Grupa obciążenia jest wyraźnie
oznaczona na górze kształtki szalun-
kowej.
*
kierunki usuwania
deskowania – patrz
punkt 1.4 instrukcji
Uwaga:
kształtki szalunkowe mogą być
używane ze wszystkimi typami kotew
HALFEN DEHA z głowicą kulową z
wyjątkiem kotew typu 6006, do
których używane są kształtki szalun-
kowe typu 6134.
Kształtka szalunkowa Kształtka „okrągła” Kształtka „wąska”
• bez części stalowych, stoso-
wanie patrz punkt 1.3
instrukcji (w razie potrzeby
komponenty stalowe
zamawiać osobno).
Kształtki odpowiednie do
wypełniania gniazd.
2-2,5
Da
h
6131
2-2,5
Db
Da
6137
• z komponentami stalowymi:
- płytką gwintowaną, prętem
gwintowanym i nakrętką
skrzydełkową
6132 6138
- z płytką gwintowaną (śruba
mocująca zamawiana osobno) 6133 6145
Tabela 1: grupy obciążenia, wymiary, kolor oznaczenia
Grupa
obciążenia
Wymiary
Kolor oznaczenia
Da
[mm]
Db
[mm]
h
[mm]
1,3 60 42 28,5 niebieski
2,5 74 52 35,0 żółty
5,0 94 59 44,0 niebieski
7,5 118 85 55,5 czerwony
10,0 118 85 55,0 żółty
15,0 160 124 75,5 szary
20,0 160 124 75,0 czarny
32,0 + 45,0 214 124 100,0 czarny
21 3
Przy montażu w świeżym betonie,
kształtkę szalunkową razem ze
zmontowaną kotwą umieszczamy w
wymaganym położeniu i wciskamy w
beton do momentu aż górna krawędź
kształtki szalunkowej znajdzie się w
Kształtka
szalunkowa
np. typ 6131
Kotwa z głowicą
kulową
Świeży beton
płaszczyźnie powierzchni betonu. Dla
ułatwienia demontażu i zwiększenia
trwałości kształtek szalunkowych
zaleca się nanieść na ich powierz-
chnie płyn antyadhezyjny.
*
*
*
*

19
© 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch English
Polski
HALFEN KKT-A Instrukcja montażu
Nederlands Français
1.4 Mocowanie do szalunku
1.5 Usuwanie kształtki szalunkowej po związaniu betonu
Komponenty do mocowania (płytka gwintowana i
pręt gwintowany)
Szalunek
Kształtka szalunkowa
Kotwa transportowa z głowicą kulową
Komponenty mocujące
Szalunek
Usuwanie deskowania w pokazanym kierunku Usuwanie deskowania w dowolnym kierunku
1 2 3 4
Kształtka szalunkowa
Kotwa z głowicą kulową
6132/ 6138 6133/ 6145
6131/ 6137
6131/ 6137
6141
S1
S1
6153

W razie konieczności
powiększyć otwór w kształtce
szalunkowej
Narzędzie, np. pręt zbrojeniowy

20 © 2022 · INST_KKT-A 01/22 · www.halfen.com
Deutsch EnglishPolski
HALFEN KKT-A Instrukcja montażu
Nederlands Français
Rozmiar gwintu
M
Oznaczenie
klasy
obciążenia
2. Stalowe kształtki szalunkowe
2.1 Identyfikacja
2.3 Montaż
2.4 Po zawiązaniu betonu
2.2 Asortyment
Da
Da
6150
6152
Wymiary- kształtki szalunkowe typu 6150 i 6152
Oznaczenie
produktu
Gr.
obciążenia
Da
[mm]
M
[mm]
Pierścień
uszczelniający
6150-1,3 1,3 60 8 6151-1,3
6150-2,5 2,5 74 12 6151-2,5
6150-5,0 5,0 94 12 6151-5
6152-1,3 1,3 60 8 6151-1,3D
6152-2,5 2,5 74 12 6151-2,5D
6152-5,0 5,0 94 12 6151-7,5D
Zamontować
gumowy pierścień
uszczelniający na
trzonie kotwy z
głowicą kulową
jak pokazano na
rysunkach.
Zalecenie: dla
ułatwienia
montażu pierścień
uszczelniający
nasmarować
smarem.
Stalowe kształtki szalunkowe są
bardzo trwałe i stosowane gdy wyma-
gany jest dłuższy okres trwałości lub
niemożliwe jest ich otwarcie w celu
usunięcia. Grupa obciążenia jest
wyraźnie oznaczona na górze kształtki
szalunkowej.
Typ 6152 o kształcie lejkowatym
stosuje się kiedy kotwa transportowa
podczas betonowania, poddana jest
obciążeniu prostopadle do jej osi
podłużnej (np. w przypadku montażu
w poziomie).
Przy stosowaniu tego typu kształtek
szalunkowych w przypadku pozio-
mego montażu kotew, zawsze
stosować należy środki zapobiegające
przemieszczeniu podczas
zagęszczania/wibrowania betonu
(np. przez zamocowanie do zbrojenia
lub zabezpieczenie przekładkami
dystansowymi).
W trakcie wyciągania prefabrykatu z
szalunku kotwa transportowa z
głowicą kulową łatwo rozdziela się z
kształtką szalunkową.
Śrubę mocująca odkręcić i kształtkę
szalunkową usunąć z szalunku.
Gumowy pierścień uszczelniający
usunąć z wbudowanej kotwy.
Pierścień uszczelniający jest wielokrot-
nego użytku.
Komponenty do mocowania
Szalunek
Kształtka szalunkowa
Kotwa transportowa z głowicą
kulową
Pierścień uszczelniający
Kształtka szalunkowa i kotwa z
głowicą kulową – zamontowane i
gotowe do zabetonowania.
Wyciąganie prefabrykatu z
szalunku.

6150
S1
lub śruba
6151 6151D lub
2 szt. 6151
S1
lub śruba
6152
