LF PORTFOLIO 00866 User manual

Portfolio® is a registered trademark of
LF,LLC. All Rights Reserved.
ATTACH YOUR RECEIPT HERE
Serial Number ----
Purchase Date
ITEM #0228641
DECK LIGHT
MODEL #00866
Frangais
p. 8
Espanolp. 15
~ Questions, problems, missing parts? Before returning to your retailer, call our customer
f..i;iJ service department at 1-800-643-0067, 8 a.m.- 6 p.m., EST, Monday- Thursday, 8 a.m.-
5 p.m., EST, Friday.
EB12362 Lowes.com/portfolio
lfe]:ilfe]i[ eJ
1

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Lens cover 1
B Glass lens with rubber gasket 1
c Fixture base 1
D Connector 1
E Bulb 1
Lowes.com/portfolio lfeiufe]lf eJ
2

HARDWARE CONTENTS
•
~
. •
c:::::: u
·----o
-.]
Plastic anchor Mounting screw Lens cover screw
Qty. 2
Qty. 2
Qty. 1
ASAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
A WARNING
• For use with low-voltage landscape lighting systems only.
• Risk of electric shock.
•
To reduce the risk of fire or injury, turn off/unplug and allow to cool before replacing bulb.
• Install all luminaires
10ft. or more from a pool, spa or fountain.
• Lamp gets hot quickly. Contact only switch/plug when turning
on.
• Lighted lamp is HOT Keep lamp away from materials that may burn.
•
DO NOT touch hot lens, guard or enclosure.
•
DO NOT touch the lamp at any time. Use a soft cloth. Oil from skin may damage lamp.
•
DO NOT operate the luminaire fitting with missing or damaged parts.
CAUTION
• This product is not a toy and must not be operated by children.
• Turn off electricity at main fuse box (or circuit breaker box) before beginning
installation by switching circuit breaker off or removing fuse.
• Do not connect this fixture to an electrical system that does not provide a means for
equipment grounding.
• Do not submerge
in water. The product can be damaged.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part
is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 15-25 minutes
Tools required for assembly: Screwdriver, drill (not included).
Lowes.com/portfolio lfeiufe]lf eJ
3

ASSEMBLY INSTRUCTIONS
1. Drill two small holes about 2 in. deep, then put
the two plastic anchors (AA) into the holes.
Note: The holes should be approximately 3.54
in. apart.
Hardware Used
Plastic anchor
€1!::::: u
2. Mounting the fixture base (C) to deck by
screwing mounting screws (BB) into plastic
anchors (AA).
Hardware Used
Mounting screw ·•sssau.qjl
3. Insert the bulb (E) into the fixture base (C).
x2
x2
Lowes.com/portfolio
4

ASSEMBLY INSTRUCTIONS
4. Insert the glass lens with rubber gasket (B) into
the lens cover
(A), then attach the fixture base
(C). Mount the lens cover (A) to the fixture
base (C) with lens cover screw (CC).
Hardware Used
Lens cover screw
x1
5. Unscrew the top cover from the connector (E)
and keep it for later use.
6. Insert wire from low-voltage transformer (sold
separately) into the connector (E) and retighten
the top cover removed in step 5 until the contact
pins completely pierce the plastic shield of the
wire.
CAUTION: The wire used with the connector (E)
is
less than 50 in. and wire type is SPT-2W 221 oF
18AWG*2C 300V.
5
Lowes. co m/portfol io

CARE AND MAINTENANCE
• Before attempting to clean the fixture, disconnect the power to the fixture by turning the
breaker off and removing the fuse from the fuse box.
•
To clean the fixture, use a dry or slightly dampened clean cloth.
• DO NOT use any cleaners with chemicals, solvents or harsh abrasives as damage to the fixture
may occur.
• Bulb replacement: Use one 11-watt wedge-base incandescent bulb.
• DO NOT touch new bulb with bare hands as oil from skin may damage the lamp and cause short
bulb life.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
1. The transformer is not connected
The light does not into power receptacle.
turn
on at night.
2. The bulb is broken.
3. The contact pins of connector do
not pierce well.
6
1. Connect the transformer into
power receptacle.
2. Replace with new bulb.
3. Make sure the contact pins pierce
wire well and touch the electric wire.
Lowes. co m/portfol io

WARRANTY
The manufacturer warrants this lighting fixture against defects in materials and workmanship for
a period of one (1) year from the date of purchase. If within this period the product
is found to be
defective
in material or workmanship, the product must be returned, with a copy of the bill of sale
as proof of purchase, to the original place of purchase. The manufacturer will, at its option, repair,
replace or refund the purchase price to the original purchaser/consumer. This warranty does not
cover light bulbs or the fixture becoming damaged due to misuse, accidental damage, improper
handling and/or installation and specifically excludes liability for direct, incidental or consequential
damages. As some states do not allow exclusions or limitations
on an implied warranty, the above
exclusions and limitations may not apply. This warranty gives you specific rights and you may also
have other rights that vary from state to state.
7
Printed in China
Portfolio ~ is a registered trademark of
LF, LLC. All rights reserved.
Lowes. co m/portfol io

Portfolio® est une marque de commerce deposee
de
LF, LLC. Tous droits reserves.
JOIGNEZ VOTRE RECU ICI
Numero de serie Date d'achat
ARTICLE #0228641
LUMINAIRE POUR
TERRASSE
MODELE #00866
~ Des questions, des problemes, des pieces manquantes? Avant de retourner I' article au
'..iiJ detaillant, appelez notre service a Ia clientele au 1 800 643-0067, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE)
le vendredi.
Lowes. co m/portfol io
8

CONTENU DE L'EMBALLAGE
PIECE
DESCRIPTION
QUANTITE
A Protege-diffuseur 1
B Diffuseur en verre avecjoint en caoutchouc 1
c Base de Ia lampara 1
D Connector 1
E Ampoule 1
Lowes.com/portfolio
9

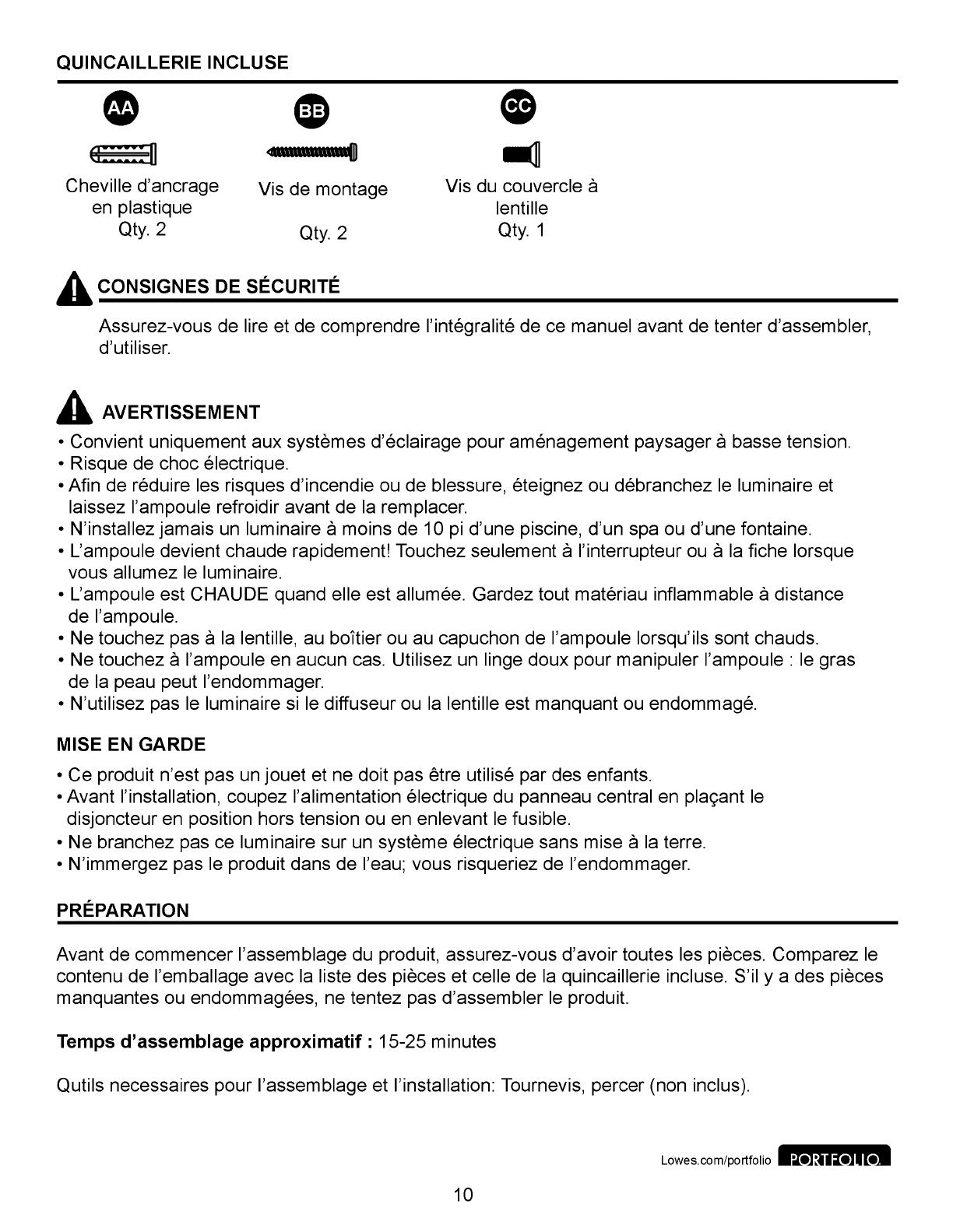

QUINCAILLERIE INCLUSE
c:::::: u
Cheville d'ancrage
en plastique
Qty. 2
Vis de montage
Qty. 2
ACONSIGNES DE SECURITE
Vis du couvercle a
lentille
Qty. 1
Assurez-vous de lire et de comprendre l'integralite de ce manuel avant de tenter d'assembler,
d'utiliser.
A AVERTISSEMENT
• Convient uniquement aux systemes d'eclairage pour amenagement paysager abasse tension.
• Risque de choc electrique.
•Afin de reduire les risques d'incendie
ou de blessure, eteignez ou debranchez le luminaire et
laissez I' ampoule refroidir avant de Ia rem placer.
• N'installez jamais un luminaire amains de 10 pi d'une piscine, d'un spa ou d'une fontaine.
• L'ampoule devient chaude rapidement! Touchez seulement al'interrupteur
ou a Ia fiche lorsque
vous allumez le luminaire.
• L'ampoule est CHAUDE quand elle est allumee. Gardez tout materiau inflammable adistance
de !'ampoule.
• Ne touchez pas a
Ia lentille, au boltier ou au capuchon de I' ampoule lorsqu'ils sont chauds.
• Ne touchez a I' ampoule en aucun cas. Utilisez un linge doux pour manipuler I' ampoule: le gras
de
Ia peau peut l'endommager.
• N'utilisez pas le luminaire si le diffuseur ou Ia lentille est manquant ou endommage.
MISE EN GARDE
• Ce produit n'est pas un jouet et ne doit pas etre utilise par des enfants.
·Avant I' installation, coupez I' alimentation electrique du panneau central en plagant le
disjoncteur en position hors tension ou en enlevant le fusible.
• Ne branchez pas ce luminaire sur
un systeme electrique sans mise a Ia terre.
• N'immergez pas le produit dans de l'eau; vous risqueriez de l'endommager.
PREPARATION
Avant de commencer I' assemblage du produit, assurez-vous d'avoir toutes les pieces. Comparez le
contenu de l'emballage avec Ia liste des pieces et celle de Ia quincaillerie incluse. S'il y a des pieces
manquantes ou endommagees, ne tentez pas d'assembler le produit.
Temps d'assemblage approximatif: 15-25 minutes
Qutils necessaires pour !'assemblage et !'installation: Tournevis, percer (non inclus).
Lowes. co m/portfol io
10

INSTRUCTIONS POUR L'ASSEMBLAGE
1. Percez deux petits trous d'environ 5,08 em de
profondeur, puis inserez-y les deux chevilles
d'ancrage en plastique (AA). Remarque: Une
distance d'environ 9
em devrait separer les trous.
Quincaillerie utilisee
• Cheville d'ancrage en plastique c::::::: U x 2
2. Fixez Ia plaque du luminaire (C) a Ia te'rrasse en
vissant les vis de montage (BB) dans les chevilles
d'ancrage en plastique (AA).
Quincaillerie utilisee
Vis de montage ·•sssau.qjl
x2
3. lnserez !'ampoule (E) dans Ia plaque du luminaire (C).
11
Lowes.com/portfolio

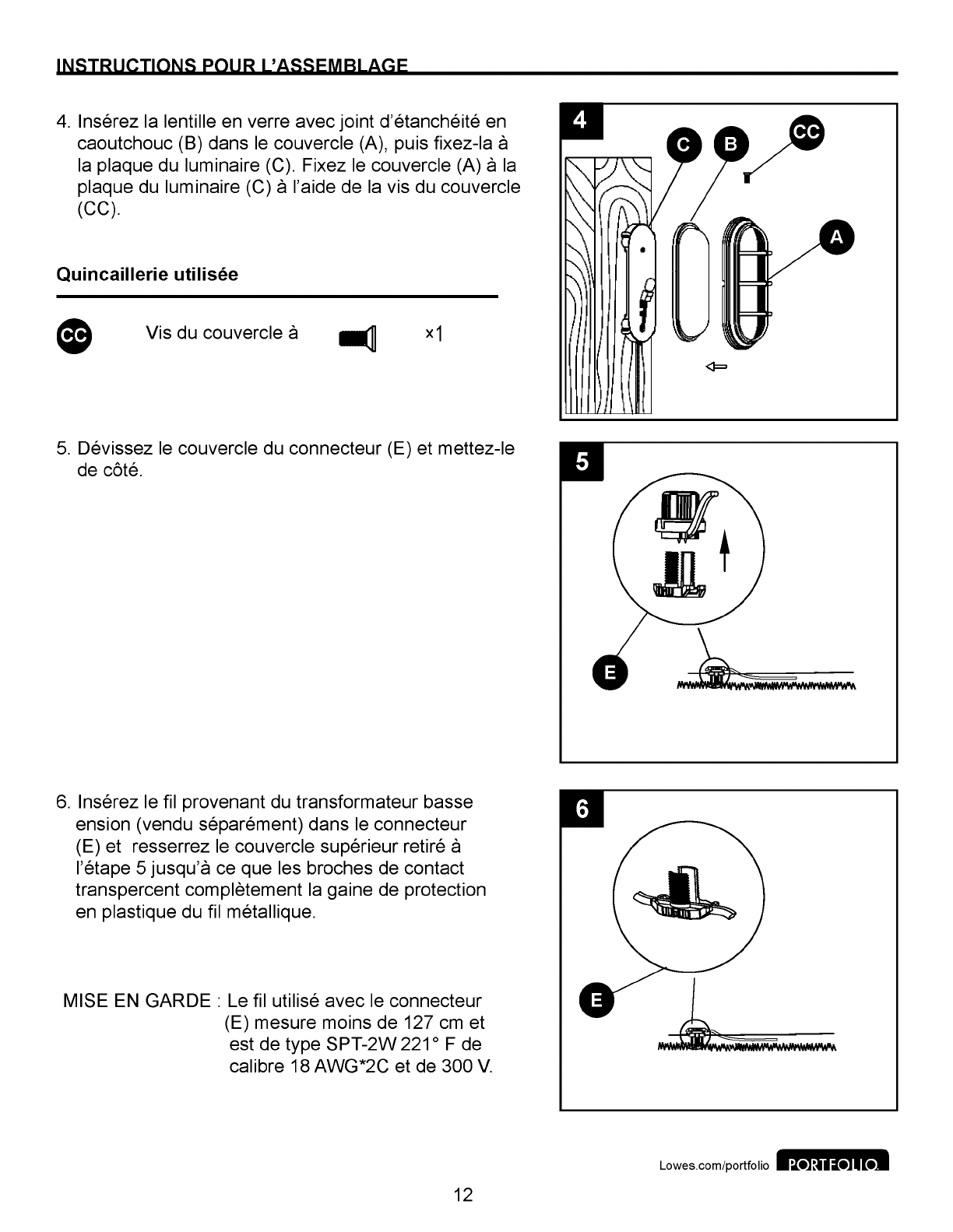

INSTRUCTIONS pOUR L'ASSEMBLAGE
4. lnserez Ia lentille en verre avec joint d'etancheite en
caoutchouc (B) dans
le couvercle (A), puis fixez-la a
Ia plaque du luminaire (C). Fixez le couvercle (A) a Ia
plaque du luminaire (C) a l'aide de Ia vis du couvercle
(CC).
Quincaillerie utilisee
Vis du couvercle a
x1
5. Devissez le couvercle du connecteur (E) et mettez-le
de cote.
6. lnserez le fil provenant du transformateur basse
ension (vendu separement) dans
le connecteur
(E) et resserrez
le couvercle superieur retire a
l'etape 5 jusqu'a ce que les broches de contact
transpercent completement
Ia gaine de protection
en plastique du fil metallique.
MISE
EN GARDE : Le fil utilise avec le connecteur
(E) mesure mains de 127
em et
est de type SPT-2W
221 oF de
calibre 18 AWG*2C et de 300
V.
12
Lowes.com/portfolio lfe]:ilfe]i[ eJ

ENTRETIEN
·Antes de intentar limpiar Ia lam para, desconecte Ia alimentaci6n de Ia lam para
apagando el interrupter de circuito o retirando el fusible de Ia caja de fusibles.
·Para limpiar Ia lampara, use un pano limpio seco o levemente humedo.
• DO NOT use any cleaners with chemicals, solvents or harsh abrasives as damage to the fixture
may occur.
• Changement des ampoules : Utilisez une ampoule aincandescence de
11 watts aculot poussoir.
• Ne touchez PAS Ia nouvelle ampoule avec les mains nues, carle gras de Ia peau pourrait
endommager !'ampoule et reduire sa duree de vie.
DEPANNAGE
PROBLEME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne
s'allume pas
Ia
nuit.
1. Le transformateur n'est pas branche 1. Branchez le transformateur sur
sur une prise electrique. une prise electrique.
2. L'ampoule est brisee. 2. Remplacez !'ampoule.
3. Les broches de contact du
connecteur ne transpercent pas.
13
3. Assurez-vous que les broches
de contact ant bien transperce
le filet sont en contact avec le
fil electrique.
Lowes.com/portfolio lfe]:ilfe]i[ eJ

GARANTIE LIMITEE DE UN
Le fabricant garantit taus ses luminaires contre les defauts de materiaux et de fabrication pour une
(1) periode de
un an acompter de Ia date d'achat. Si ce produit presente des defauts de materiaux
ou de fabrication durant cette periode, retournez-le au detaillant d'origine accompagne d'une copie
de votre regu comme preuve d'achat. Le fabricant choisira de reparer ou de remplacer le produit,
ou de rembourser I' equivalent du prix d'achat. Cette garantie ne s'applique pas aux luminaires
endommages en raison d'un usage inapproprie, de dommages accidentels
ou d'une manipulation ou
installation inadequate, et elle exclut expressement toute responsabilite pour des dammages directs,
accessoires
ou consecutifs. Certains Etats ou certaines provinces ne permettent pas !'exclusion ou
Ia limitation d'une garantie implicite, de sorte que les limitations et exclusions mentionnees ci-dessus
peuvent ne pas s'appliquer avous. Cette garantie vous confere des droits precis. II est possible que
14
lmprime en Chine
Portfolio® est une marque de
commerce deposee
de LF, LLC. Tous droits reserves.
Lowes.com/portfolio 11!1!111

Portfolio® es una marca registrada de LF,
LLC. Todos los derechos reservados.
ADJUNTE SU RECIBO AQUf
Numero de serie Fecha de compra
ARTICULO #0228641
LUZ PARA TERRAZA
MODELO #00866
®GPreguntas, problemas, piezas faltantes? Antes de volver a
Ia tienda, llame a nuestro
Departamento de Servicio
al Cliente al1-800-643-0067 de lunes a jueves de 8 a.m. a 6
p.m., y los viernes de 8 a.m. a 5 p.m., hora estandar del Este.
Lowes.com/portfolio lnl:tftiBIIB
15

CONTENIDO DEL PAQUETE
CANTIDAD DESCRIPCION PIEZA
A Cubierta del lente 1
B Lente de vidrio con junta de goma 1
c Base de Ia lampara 1
D Conector 1
E Bambilla 1
Lowes.com/portfolio lfe]:ilfe]i[ eJ
16

ADITAMENTOS
€::::::: u
Ancla de expansion
de plastico
Qty. 2
·-._.qjl
Tornillo de montaje
Qty. 2
AINFORMACION DE SEGURIDAD
Tornillo de Ia cubierta
dellente
Qty. 1
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar
el
producto.
AADVERTENCIA
• Para usar unicamente con sistemas de iluminacion para el jardfn de bajo voltaje.
• Riesgo de descarga electrica.
• Para reducir
el riesgo de incendio o lesiones, apague o desenchufe y deje que Ia bambilla se
enfrfe antes de reemplazarla.
• lnstale todas las luminarias al menos a 10 pies de piscinas, spas o fuentes de agua.
•
La bombilla se calienta rapidamente. AI encenderla, toque solo el interrupter o el enchufe.
·La bambilla se CALlENTA cuando esta encendida. Mantenga Ia bam billa alejada de
materiales que puedan prenderse.
• No toque las micas calientes,
Ia cubierta o el compartimiento.
·No toque Ia lam para en ningun momenta. Utilice un pano suave. Los aceites de Ia piel pueden
danar
Ia bombilla.
• No haga funcionar los conectores de
Ia luminaria si falta un protector o si este esta danado.
PRECAUCION
• Este producto no es un juguete y no debe ser manipulado par ninos.
• Desconecte
Ia electricidad de Ia caja de fusibles principal (o Ia caja del interrupter de
circuito) antes de comenzar
Ia instalacion; para hacerlo, apague el interrupter de
circuito o retire
el fusible.
• No conecte esta lampara a
un sistema electrico que no proporcione un media de
puesta a tierra para
el equipo.
• No lo sumerja en agua, ya que puede danar el producto.
PREPARACION
Antes de comenzar a ensamblar el producto, asegurese de tener todas las piezas. Compare las
piezas con Ia lista del contenido del paquete y Ia lista de aditamentos. No intente ensamblar, instalar
o usar
el producto si falta alguna pieza o si las piezas estan danadas.
Tiempo estimado de ensamblaje: 15-25 minutos
Herramientas necesitan para
el ensamblaje: Destornillador, perforar (nose incluyen).
Lowes.com/portfolio lnl:tftiBIIB
17

INSTRUCCIONES DE ENSAMBLAJE
1. Taladre dos orifieios pequenos de aproximadamente
5,08
em de profundidad, luego inserte las dos anelas
de expansion de plastieo (AA) en los orifieios. Nota:
Los orifieios deben estar aproximadamente a 8,99
em
de distaneia entre sf.
Aditamentos utilizados
• Anela de expansion de plastieo
EIZ!!!!! U x 2
2. Monte Ia base de Ia lampara (C) en Ia terraza
atornillando los tornillos de montaje (BB) en las
anelas de expansion de plastieo (AA).
Aditamentos utilizados
Tornillo de montaje
....... .qjl x2
3. lnserte Ia bombilla (E) en Ia base de Ia lampara (C).
18
Lowes.com/portfolio

INSTRUCCIONES DE ENSAMBLAJE
4. lnserte el lente de vidrio con empaquetadura de
goma (B) en
Ia cubierta dellente (A), luego fije Ia
base de Ia lampara (C). Monte Ia cubierta dellente
(A) en Ia base de Ia lampara (C) con el tornillo de Ia
cubierta dellente (CC).
Hardware Used
eTornillo de Ia cubierta dellente -.]! x1
5. Retire Ia cubierta superior del conector (E) y
guardela para utilizarla posteriormente.
6. Coloque el cable del transformador de bajo
voltaje (se vende par separado) en el conectar
(G) y vuelva a apretar
Ia cubierta superior que
retir6 en
el Paso 5 hasta que las dos clavijas de
contacto atraviesen par completo Ia protecci6n
de plastico
en el cable.
PRECAUCION:
El conductor que se usa con el
conector (E) tiene menos de 127 em
de largo y es del tipo SPT-2W para
105°C y 18AWG*2C para 300
V.
19
Lowes.com/portfolio lnl:tftiBIIB

CUIDADO Y MANTENIMIENTO
·Antes de intentar limpiar Ia lam para, desconecte Ia alimentaci6n de Ia lam para
apagando
el interrupter de circuito o retirando el fusible de Ia caja de fusibles.
·Para limpiar Ia lampara, use un pano limpio seco o levemente humedo.
• NO utilice limpiadores con qufmicos, solventes
ni abrasives fuertes ya que pueden danar Ia
lam para.
• Reemplazo de Ia bombilla: Use una bombilla incandescente con base en forma de curia de 11
vatios.
·NO toque Ia bombilla nueva con las manos descubiertas, ya que el aceite de Ia piel puede danar Ia
lampara y acortar Ia vida util de Ia bombilla.
SOLUCION DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCION CORRECTIVA
La luz nose
enciende al
anochecer.
1. El transformador no esta conectado 1. Conecte el transformador al
al
receptacula de alimentaci6n.
2. La bombilla esta rota.
3. Las clavijas de contacto del conector
no atraviesan bien.
20
receptacula de alimentaci6n.
2. Rem place Ia bombilla par una
nueva.
3. Asegurese de que las clavijas
de contacto atraviesen bien
el
cable y que toquen el conductor
electrico.
Lowes.com/portfolio
