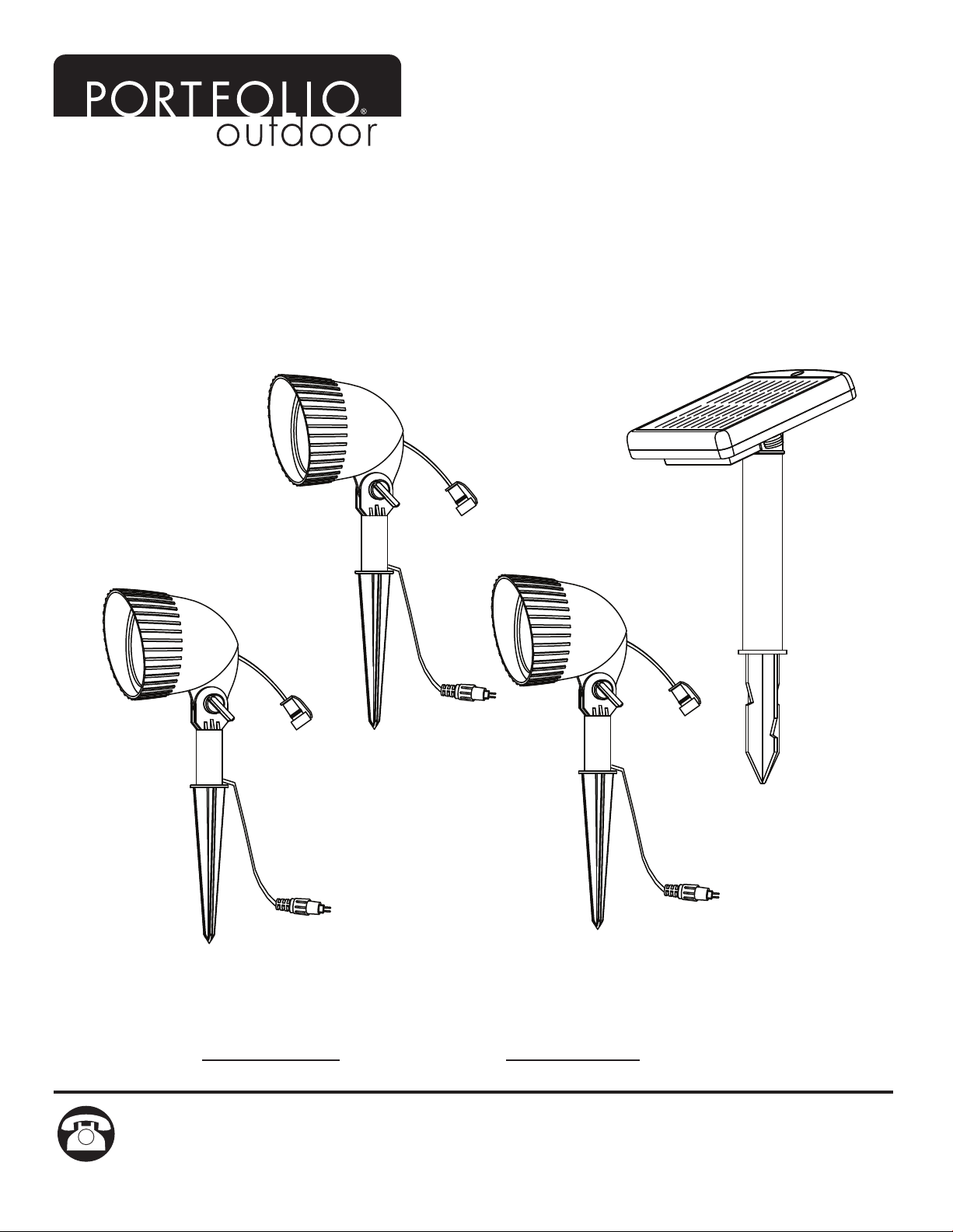

LF Portfolio Outdoor 00944 User manual

ITEM #0329342
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
Portfolio Outdoor® is a registered trademark
of LF, LLC. All Rights Reserved. MODEL #00944
HIGH OUTPUT SOLAR
SPOTLIGHTS (Set of 3)
Français p. XX
Español p. XX
Français p. 8
Español p. 15

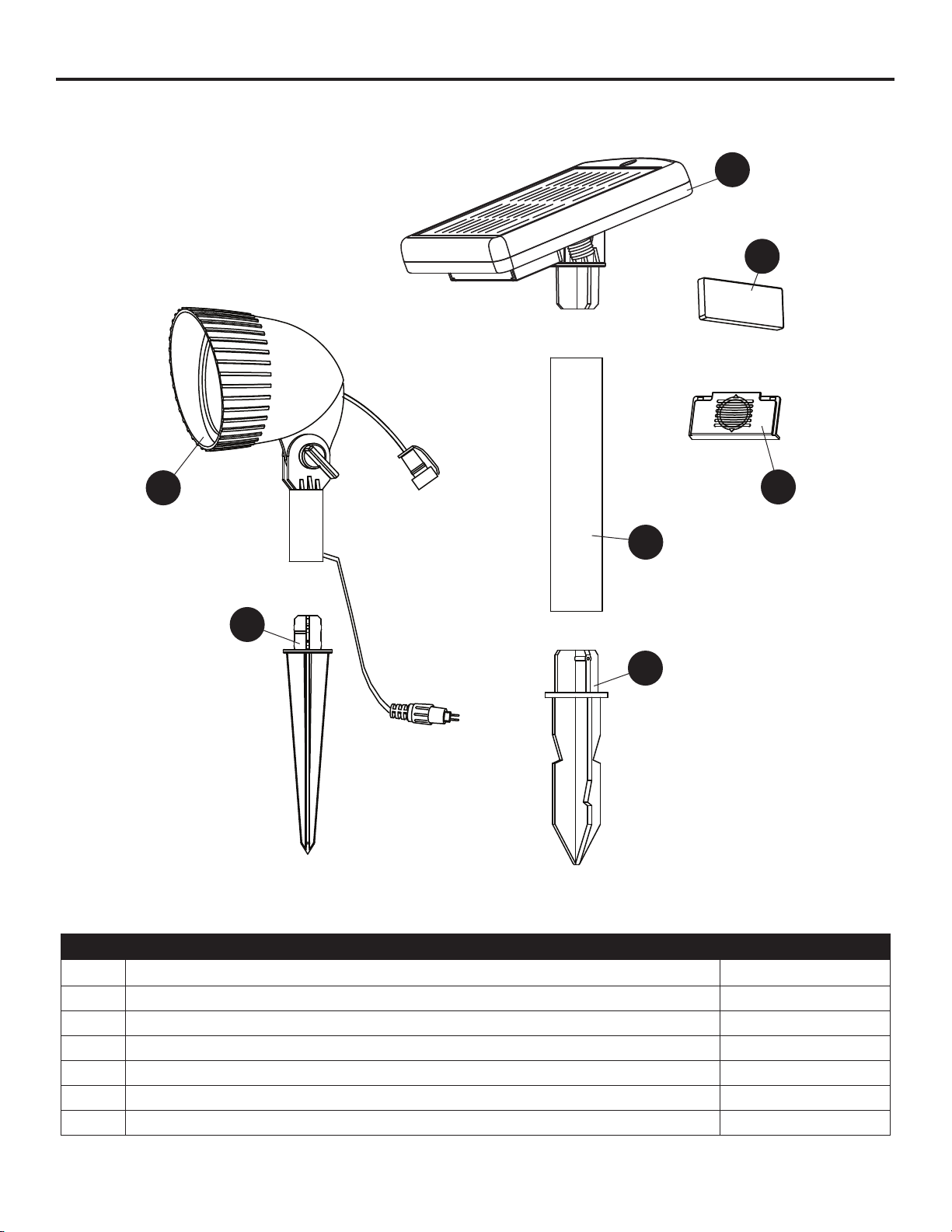

PACKAGE CONTENTS
2
C
D
E
F
G
A
B
PART DESCRIPTION QUANTITY
A Spot Head 3
B Spot Head Stake
C Solar Panel
1
D Waterproof Cover (preassembled to Solar Panel (C))
1
E Battery Cover (preassembled to Solar Panel (C))
1
F Post
G Solar Panel Stake
3
1
1

HARDWARE CONTENTS
Battery
Qty. 1
3
AA
SAFETY INFORMATION
PREPARATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 2 minutes
Helpful Tools (not included): Trowel
WARNING
• Use rechargeable battery only.
• Do not open, short circuit, or mutilate batteries as injury may occur.
CAUTION
• Do not dispose of batteries in the regular trash, municipal waste, stream or by fire as batteries
may leak or explode.
• Preserve our environment by recycling batteries or disposing of them in accordance with Local,
State, and Federal regulations.
• Do not mix old and new batteries.
• Do not mix alkaline or standard (Carbon-Zinc) batteries.
(not shown to size)

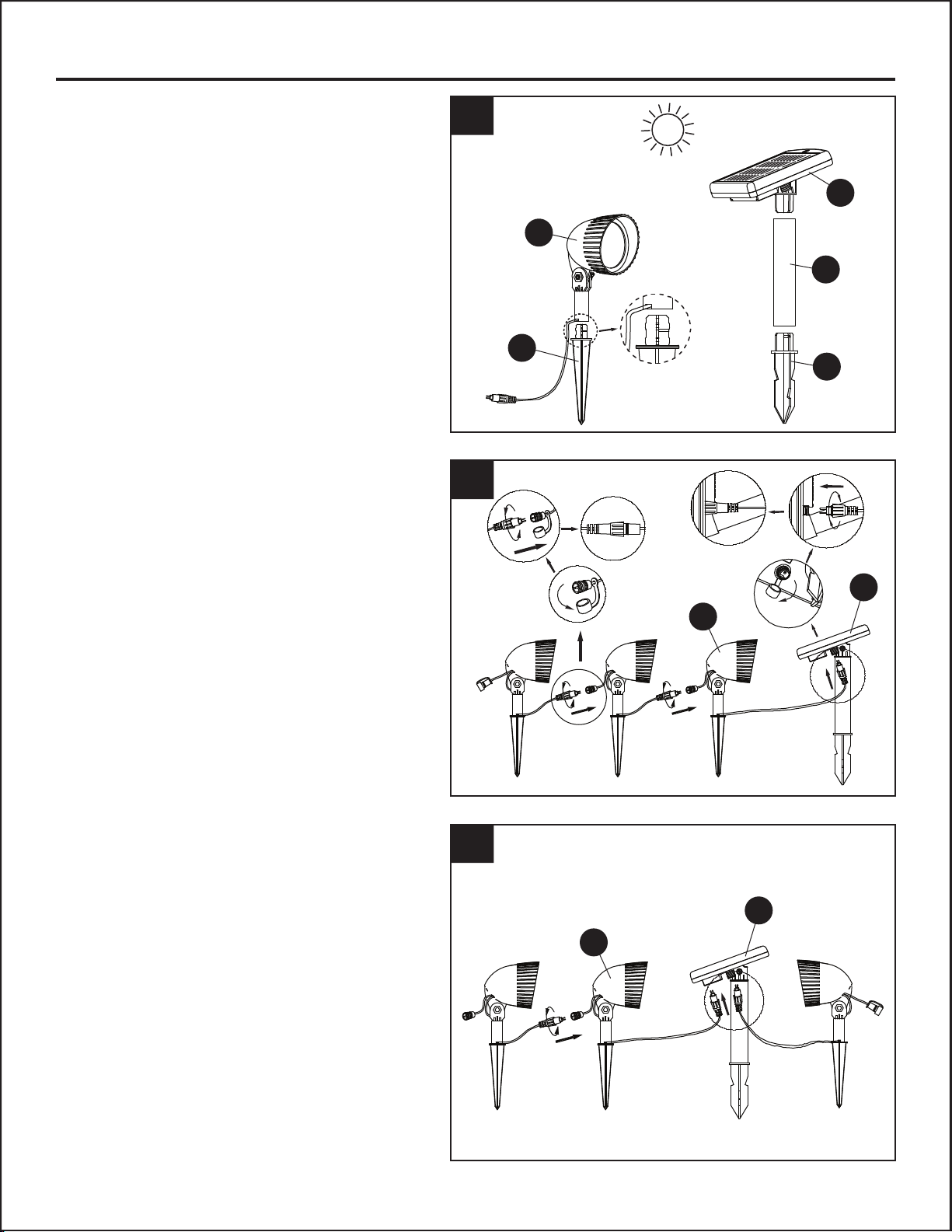

ASSEMBLY INSTRUCTIONS
4
FOR FIRST TIME USE: assemble the battery
attached referring to replacing battery
instructions on Page5.
1. Slide the solar panel (C) into post (F).
Attach the post (F) to solar panel
stake (G). Push the assembly firmly into
the ground. Attach the spot head (A) to
spot head stake (B). Push the assembly
firmly into ground.
CAUTION: DO NOT use a hammer. For
ground with hard soil, use a trowel (not
included) to loosen soil to prevent
breaking the stakes.
2A. Connect the spot heads (A) to the
solar panel (C) by one outlet.
2B. Connect the spot heads (A) to the
solar panel (C) by two outlets.
1
2A
2B
A
B
C
F
G
C
A
C
A

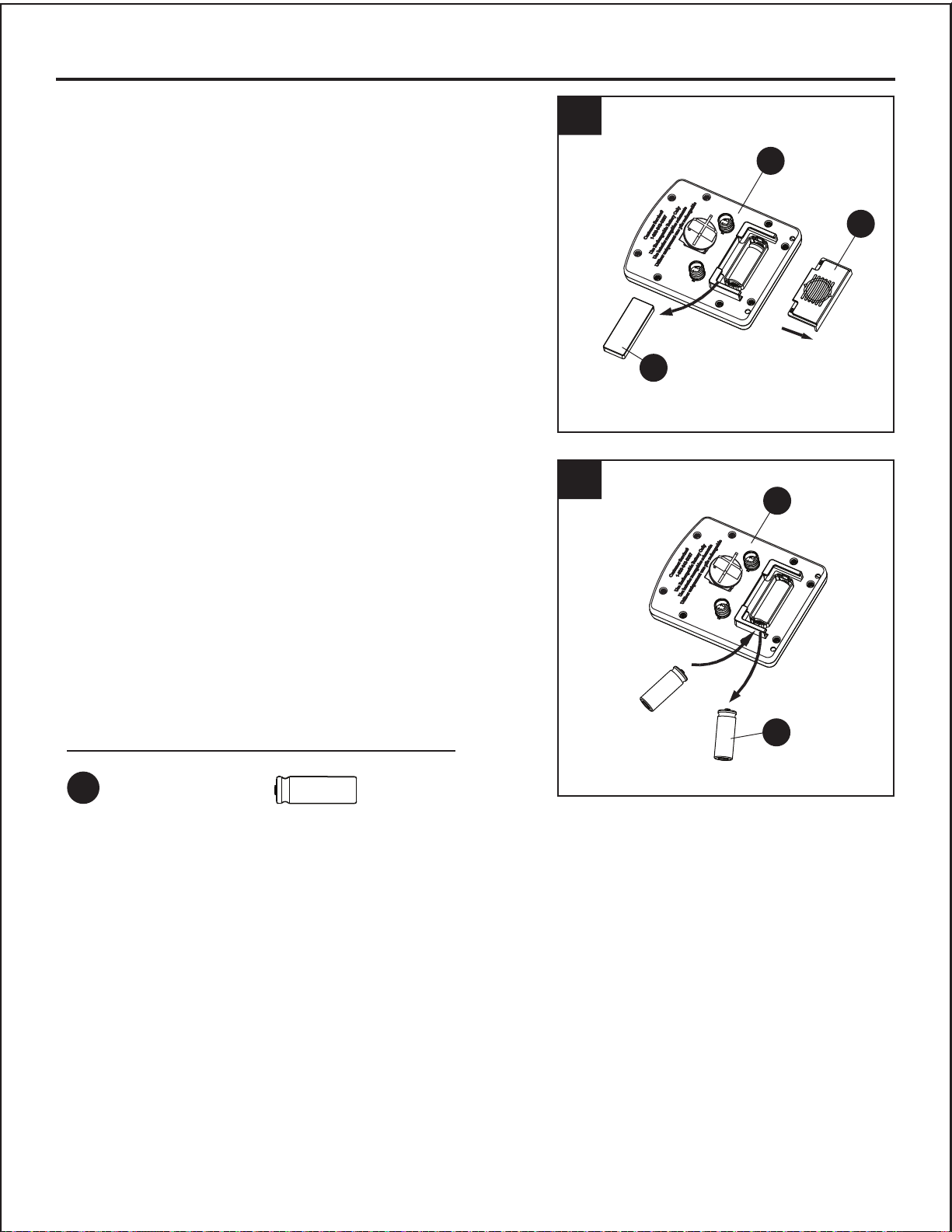

REPLACING BATTERY
5
For best performance, replace with rechargeable 3.2V
Lithium (LiFePO4) battery every 3 years or when
performance diminishes.
1. Remove the battery cover (E) and waterproof
cover (D) from solar panel (C).
Hardware Used
AA x 1
Battery
DD
2. Replace battery (AA) with a new rechargeable
battery. Replace the waterproof cover (D) and
battery cover (E).
FOR FIRST TIME USE:
Please remove the plastic battery wrap before
inserting battery into the back of the solar panel.
Allow the light to run 8-12 charging and discharging
cycles to reach battery's maximum capacity.
2
1
C
D
E
C
AA

6
CARE AND MAINTENANCE
• For optimum performance, it is best to install the solar lights in full sunlight and charge for 10-12
hours. Allow the light to run at least 8-12 entire charging and discharging cycles to reach battery’s
maximum capacity.
• Keep debris and snow off the solar panel to allow the battery to recharge.
• If lights have been covered by snow for a long time, allow batteries to recharge in full, direct
sunlight for at least 10-12 hours so they can maintain maximum capacity.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The nightly run time
is shorter.
1. Battery is not fully charged.
2. Battery is reaching the end of its
life.
1. Place the solar light in an area
where it can receive the
maxiumum amount of full, direct
sunlight everyday.
2. Replace the old battery with a
fresh one.
Solar light does not
turn on at night.
1. Solar light is installed close to other
light sources.
1. Relocate the solar light or
eliminate other light sources.

WARRANTY
7
The manufacturer warrants this product against defects in material or workshop for a period from the
date of original purchase. The manufacturer agrees to either repair the product or replace it. Only the
original purchaser of this product is extended this warranty. No warranty work will be provided under
this warranty without purchaser’s receipt or other proof of the date of original purchase acceptable to
us. Purchasing this product from a third party vendor negates all warranties (expressed or implied) in
this warranty.

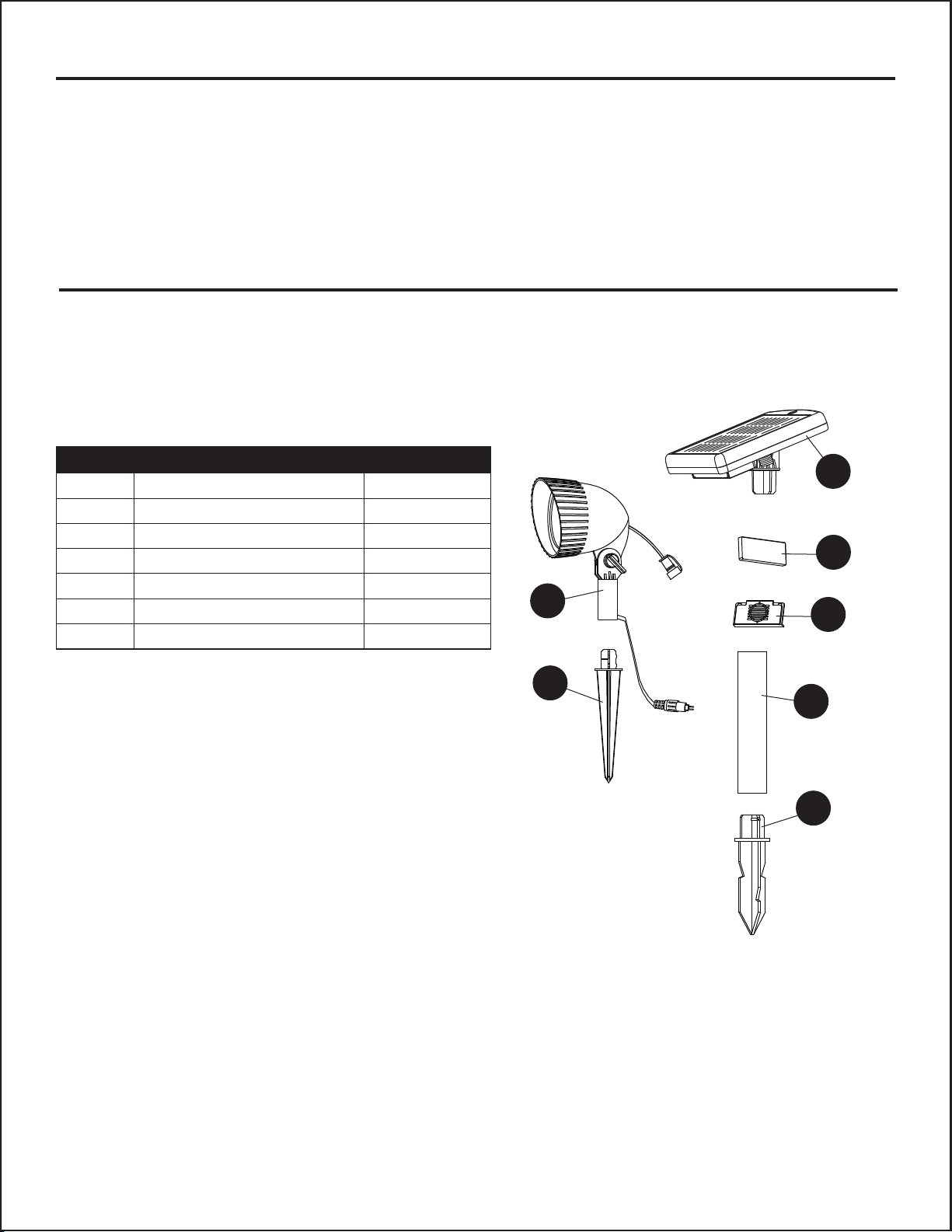

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
Printed in China
A
B
C
D
E
F
G
PART DESCRIPTION PART #
A Spot Head 307000-0228IR
B Spot Head Stake 303003-0032BK
C Solar Panel 307000-0227IR
D Waterproof Cover 990599-0065BK
E
Battery Cover 301004-1019IR
F
Post 303002-0046IR
G Solar Panel Stake 303003-0022BK

Portfolio Outdoor® est une marque de commerce déposée
de LF, LLC. Tous droits réservés.
ARTICLE #0329342
8
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
MODÈLE #00944
PROJECTEURS SOLAIRES
À RENDEMENT ÉLEVÉ
(ensemble de 3)

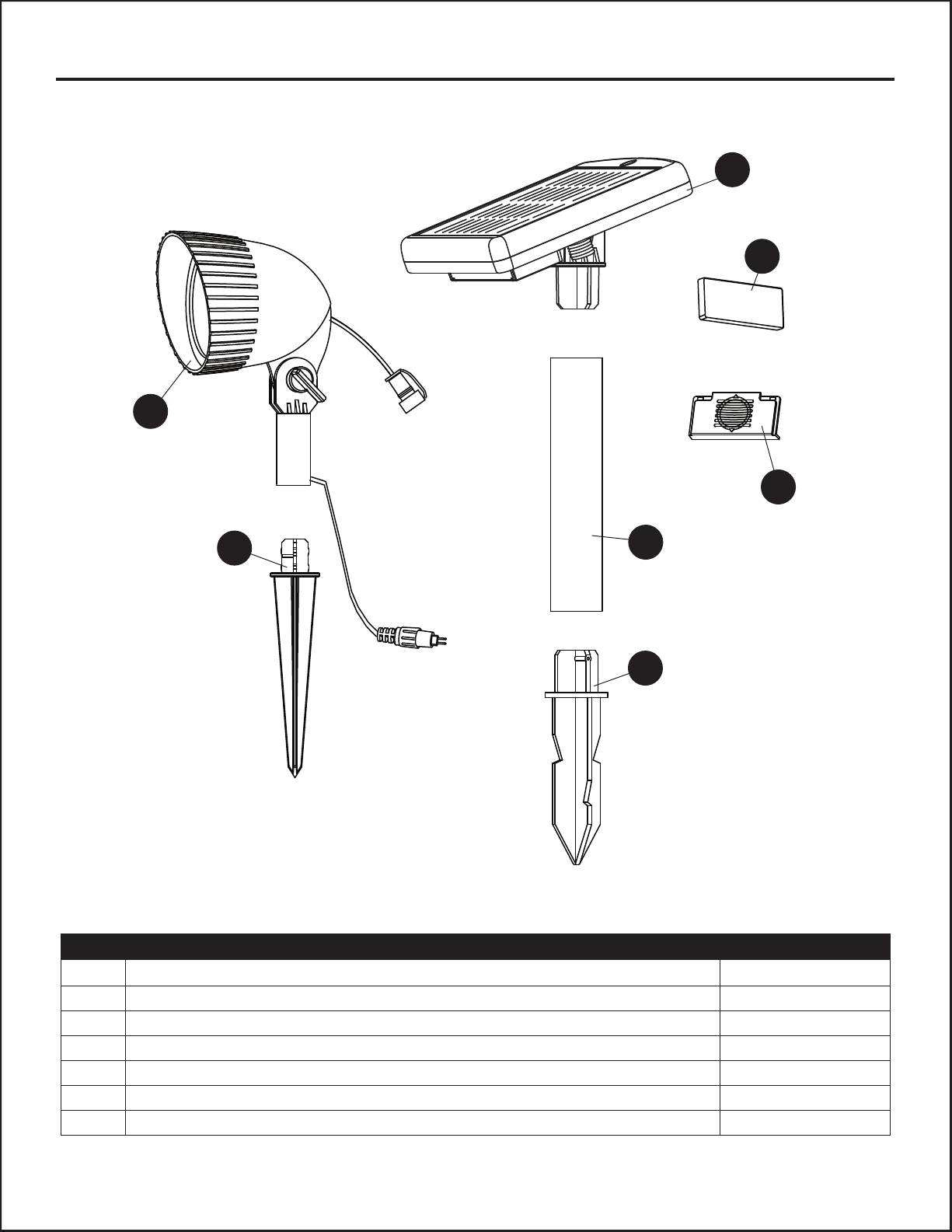

CONTENU DE L’EMBALLAGE
9
C
D
E
F
G
PIÈCE DESCRIPTION QUANTITÉ
A Projecteur 3
B Piquet de projecteur 3
C Panneau solaire
1
D Couvercle étanche (préassemblé au panneau solaire [C])
1
E Couvercle du compartiment à piles (préassemblé au panneau solaire [C])
1
F Tige
G Piquet de panneau solaire
1
1
A
B

QUINCAILLERIE INCLUSE
Pile
Qté. 1
10
AA
CONSIGNES DE SÉCURITÉ
PRÉPARATION
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler,
d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez les
pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le service
à la clientèle pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 2 minutes
Outils utiles (non inclus) : Truelle
AVERTISSEMENT
• N’utilisez que des piles rechargeables.
• Évitez d’ouvrir, de court-circuiter ou d’endommager les piles; vous risqueriez de vous blesser.
MISE EN GARDE
• Ne jetez pas les piles avec les déchets courants ou les ordures ménagères et ne les jetez pas au
feu; elles pourraient couler ou exploser.
• Recyclez les piles ou jetez-les conformément aux règlements locaux, provinciaux ou fédéraux afin
de préserver l’environnement.
• Ne combinez pas des piles usagées avec des piles neuves.
• Ne combinez pas des piles alcalines avec des piles ordinaires (carbone-zinc).
(grandeur non réelle)

INSTRUCTIONS POUR L’ASSEMBLAGE
11
1
2A
2B
A
B
C
F
G
C
A
C
A
1. Glissez le panneau solaire (C) dans la
tige (F). Fixez la tige (F) au piquet de
panneau solaire (G). Enfoncez
fermement l’ensemble dans le sol. Fixez
les projecteurs (A) aux piquets de
projecteur (B). Enfoncez fermement les
ensembles dans le sol.
MISE EN GARDE : N’utilisez PAS de
marteau. Si le sol est dur, utilisez une
truelle (non incluse) pour le ramollir afin
d’éviter de briser les piquets.
2A. Branchez un projecteur (A) au panneau
solaire (C).
2B. Branchez deux projecteurs (A) au
panneau solaire (C).
PREMIÈRE UTILISATION : Posez la pile
incluse en suivant les instructions de la
page 12.

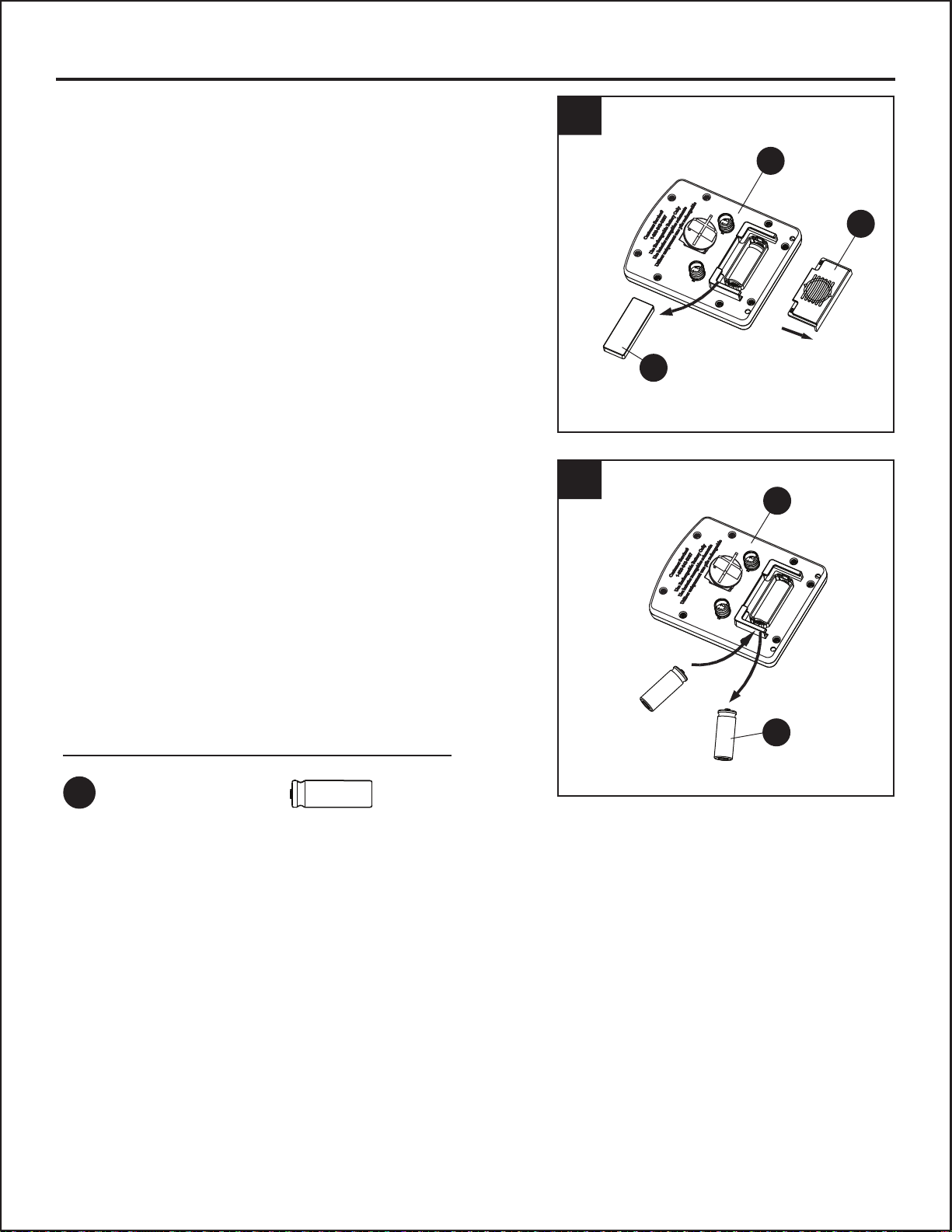

REMPLACEMENT DES PILES
12
Pour un rendement optimal, remplacez la pile par une
pile rechargeable au lithium (LiFePO4) de 3,2 V tous les
trois ans, ou lorsque vous notez une diminution du
rendement.
Quincaillerie utilisée
AA x 1
Pile
2
1
C
D
E
C
AA
1. Retirez le couvercle du compartiment à piles (E) et le
couvercle étanche (D) du panneau solaire (C).
2. Remplacez la pile (AA) par une pile rechargeable
neuve. Replacez le couvercle étanche (D) et le
couvercle du compartiment à piles (E).
PREMIÈRE UTILISATION:
Veuillez retirer l'enveloppe en plastique de batterie
avant d'insérer la batterie dans le dos du panneau
solaire.
Laissez le luminaire effectuer 8 à 12 cycles de charge
et de décharge pour atteindre la capacité maximale
de la pile.

13
ENTRETIEN
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
L’éclairage dure
moins longtemps
que prévu une fois l
a nuit tombée.
1. La pile n’est pas entièrement chargée.
2. La pile a atteint la fin de sa durée de
vie utile.
1. Placez les lanternes solaires
dans un endroit où elles
peuvent recevoir directement le
maximum de lumière solaire
chaque jour.
2. Remplacez la pile par une pile
neuve.
L’éclairage ne
s’allume pas une
fois la nuit tombée.
1. Les lanternes solaires sont situées à
proximité d’autres sources de lumière.
1. Déplacez les lanternes solaires
ou retirez les autres sources de
lumière.
• Pour un rendement optimal, veuillez installer les lanternes solaires en plein soleil et les laisser se
charger pendant 10 à 12 heures. Laissez les lanternes effectuer 8 à 12 cycles de charge et de
décharge complets pour atteindre la capacité maximale de la pile.
• Assurez-vous que le panneau solaire est libre de tout débris et de toute neige pour que la pile
puisse se recharger.
• Si les lanternes ont été recouvertes de neige pendant longtemps, laissez la pile se recharger
complètement en plein soleil pendant 10 à 12 heures pour qu’elle puisse conserver sa charge
maximale.

GARANTIE
14
Le fabricant garantit que le produit ne présentera aucun défaut de matériaux ou de fabrication pour
une période à compter de la date d’achat originale. Le fabricant s’engage à réparer ou à remplacer le
produit. La présente garantie n’est offerte qu’à l’acheteur initial du produit. Cette garantie ne sera pas
appliquée en l’absence du reçu ou d’une autre preuve de la date d’achat originale que nous jugeons
acceptable. L’achat de ce produit auprès d’un fournisseur tiers entraîne l’annulation de toute garantie
(explicite ou implicite).
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1-800-643-0067, entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
Imprimé en Chine
D
E
F
G
PIÈCE DESCRIPTION PIÈCE #
A Projecteur 307000-0228IR
B Piquet de projecteur 303003-0032BK
C Panneau solaire 307000-0227IR
D Couvercle étanche 990599-0065BK
E
Couvercle du compartiment à piles 301004-1019IR
F
Tige 303002-0046IR
G Piquet de panneau solaire 303003-0022BK
A
B
C

ARTÍCULO #0329342
15
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067 de lunes a jueves de 8 a.m. a
6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
MODELO #00944
Portfolio Outdoor® es una marca registrada de LF,
LLC. Todos los derechos reservados.
REFLECTORES SOLARES
DE ALTA INTENSIDAD
(juego de 3)

CONTENIDO DEL PAQUETE
16
C
D
E
F
G
PIEZA DESCRIPCIÓN CANTIDAD
A Cabezal del reflector 3
B Estaca del cabezal del reflector
C Panel solar
1
D Cubierta impermeable (preensamblada al panel solar (C))
1
E Cubierta de la batería (preensamblada al panel solar (C))
1
F Poste
G Estaca del panel solar
3
1
1
A
B

ADITAMENTOS
Batería
Cant. 1
17
AA
INFORMACIÓN DE SEGURIDAD
PREPARACIÓN
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar, instalar o usar el producto si falta alguna pieza o si las piezas están dañadas.
Póngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 2 minutos
Herramientas útiles (no se incluyen): Llana
ADVERTENCIA
• Use sólo baterías recargables.
• No abra las baterías, no las exponga a cortocircuitos ni las corte, ya que podría ocasionar
lesiones.
PRECAUCIÓN
• No deseche las baterías en los basureros comunes, en los basureros municipales, en corrientes
de agua ni incinerándolas, ya que podrían explotar o filtrarse.
• Cuide el medio ambiente y recicle las baterías o deséchelas de acuerdo con los reglamentos
locales, estatales o federales.
• No mezcle baterías antiguas con nuevas.
• No mezcle baterías estándar o alcalinas (carbono-cinc).
(no se muestra en tamaño real)

INSTRUCCIONES DE ENSAMBLAJE
18
1
2A
2B
A
B
C
F
G
C
A
C
A
1. Coloque el panel solar (C) en el poste
(F). Fije el poste (F) a la estaca del panel
solar (G). Empuje el conjunto con
firmeza para enterrarlo. Fije el cabezal
del reflector (A) a la estaca del cabezal
del reflector (B). Empuje el conjunto con
firmeza para enterrarlo.
PRECAUCIÓN: NO use un martillo. Para
suelos con tierra dura, use una llana (no
se incluye) para aflojar la tierra y evitar
romper las estacas.
2A. Conecte los cabezales de reflector (A)
al panel solar (C) con un tomacorriente.
2B. Conecte los cabezales de reflector (A) al
panel solar (C) con dos tomacorrientes.
EN EL PRIMER USO: Ensamble la batería
adjunta consultando las instrucciones de
reemplazo de batería en la página 19.

REEMPLAZO DE LAS BATERÍAS
19
Para obtener un mejor rendimiento, reemplace las
baterías por baterías recargables de 3,2 V de litio
(LiFePO4) cada 3 años o cuando el rendimiento
disminuya.
Aditamentos utilizados
AA x 1
Batería
DD
2
1
C
D
E
C
AA
1. Retire la cubierta de la batería (E) y la cubierta
impermeable (D) del panel solar (C).
2. Reemplace la batería (AA) por una batería recargable
nueva. Vuelva a colocar la cubierta impermeable (D) y
la cubierta de la batería (E).
EN EL PRIMER USO:
Quite por favor el abrigo plástico de la batería antes
de insertar la batería en la parte posterior del panel
solar.
Deje que la luz complete al menos 8 a 12 ciclos
de carga y descarga completas para que se
alcance la capacidad máxima de las baterías.

20
CUIDADO Y MANTENIMIENTO
• Para un óptimo rendimiento, instale las luces solares a pleno sol y cárguelas durante 10 a 12
horas. Deje que la luz complete al menos 8 a 12 ciclos de carga y descarga completas para que
se alcance la capacidad máxima de las baterías.
• Mantenga el panel solar libre de desechos y nieve para permitir que las baterías se recarguen.
• Si la nieve ha cubierto las luces durante un tiempo prolongado, deje que las baterías se recarguen
a plena luz solar directa de 10 a 12 horas como mínimo de modo que mantengan su máxima
capacidad.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El tiempo de
operación nocturno
es menor.
1. La batería no está completamente
cargada.
2. La batería está llegando al final de su
vida útil.
1. Coloque la luz solar en un área
donde pueda recibir a diario la
cantidad máxima de plena luz
solar directa.
2. Reemplace la batería antigua
con una nueva.
La luz solar no se
enciende al
anochecer.
1. La luz solar está instalad cerca de
otras fuentes de luz.
1. Cambie la ubicación de la luz
solar o elimine las otras fuentes
de luz.
