LG LA6130 User manual

Printing specification Drawn Checked Approved
Signature Mi-Ra Woo Ye-Na Park Jong-Ok Kim
MMM/DD/YYYY Jan/14/2013 Jan/14/2012 Jan/18/2012
1. Model Description
:Model name LN5400-ZA/LA6130-ZB :Brand name LG :Part number MFL67688517
:2nd, 3rd Suffix RU/DR :Product name LN5400 / LA6130 (Revision number) (1303-REV02)
2. Printing Specification
:1. Trim size (Format) 182 mm x 257 mm (B5)
2. Printing colors
:• Cover 1 Color (Black)
:• Inside 1 Color (Black)
3. Stock (Paper)
:• Cover Coated, Snow white paper 150 g/㎡
:• Inside Uncoated, wood-free paper 60 g/㎡
:4. Printing method Off set
:5. Bindery Perfect binding
:6. Language Eng/Rus/Kaz/Ukr (4)
:7. Number of pages 132
N
O
T
E
“This part contains Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,
Details should be followed Eco-SCM management standard[LG(56)-A-2524].
Especially, Part should be followed and controlled the following specification.
(1) Eco-hazardous substances test report should be submitted when Part certification test and First Mass Production.
(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.
3. Origin Notification
:LGEAK Printed in Kazakhstan :LGEKR Printed in Korea :LGERS Printed in Mexico
:LGEAZ Printed in Brazil :LGEMA Printed in Poland :LGESY Printed in China
:LGEEG Printed in Egypt :LGEMX Printed in Mexico :LGETH Printed in Thailand
:LGEIL Printed in India :LGEND Printed in China :LGEVN Printed in Vietnam
:LGEIN Printed in Indonesia :LGERA Printed in Russia :LGEWR Printed in Poland
4. Changes
MAR/13/2013 Mira Woo EKLD300884
Manual drawing update
-Add LA643* Model.
-Change the Weight of 47LN54** Model spec.
-Revise the OSD word("Start Connection")
FEB/08/2013 Mira Woo EKLD200521 Manual drawing update
- Modify the sentence of Ukraine standard mark related RF module.
- Add LN53 Model.
Rev. Number MMM/DD/YYYY Signature ECO Number Change Contents
1
8
7
6
5
4
3
2
9

Pagination sheet :Part number MFL67688517
(Revision number) (1303-REV02)
:Total pages 132 pages
Front
Cover
(ENG)
P/No. A-2 … … … … A-19 A-20
ENG
Cover
2… …… …25 26
RUS
Cover
2… …… …25 26
KAZ
Cover
2… …… …25 26
UKR
Cover
2… …… …25 26
Back
SPECIFICATIONS Cover
(ENG)
B-1 B-2 … … B-5 … …

www.lg.com
P/NO : MFL67688517(1303-REV02)
Printed in Korea
LA643*
LA61**
LN54**
LN53**
OWNER’S MANUAL
LED TV
*LG LED TV applies LCD screen with LED backlights.
Please read this manual carefully before operating your set and retain it
for future reference.

A-2 TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-5 Tidying cables
A-6 MAKING CONNECTIONS
A-6 Antenna Connection
A-7 Satellite dish Connection
A-8 HDMI Connection
A-9 MHL Connection
A-11 Component Connection
A-12 Composite Connection

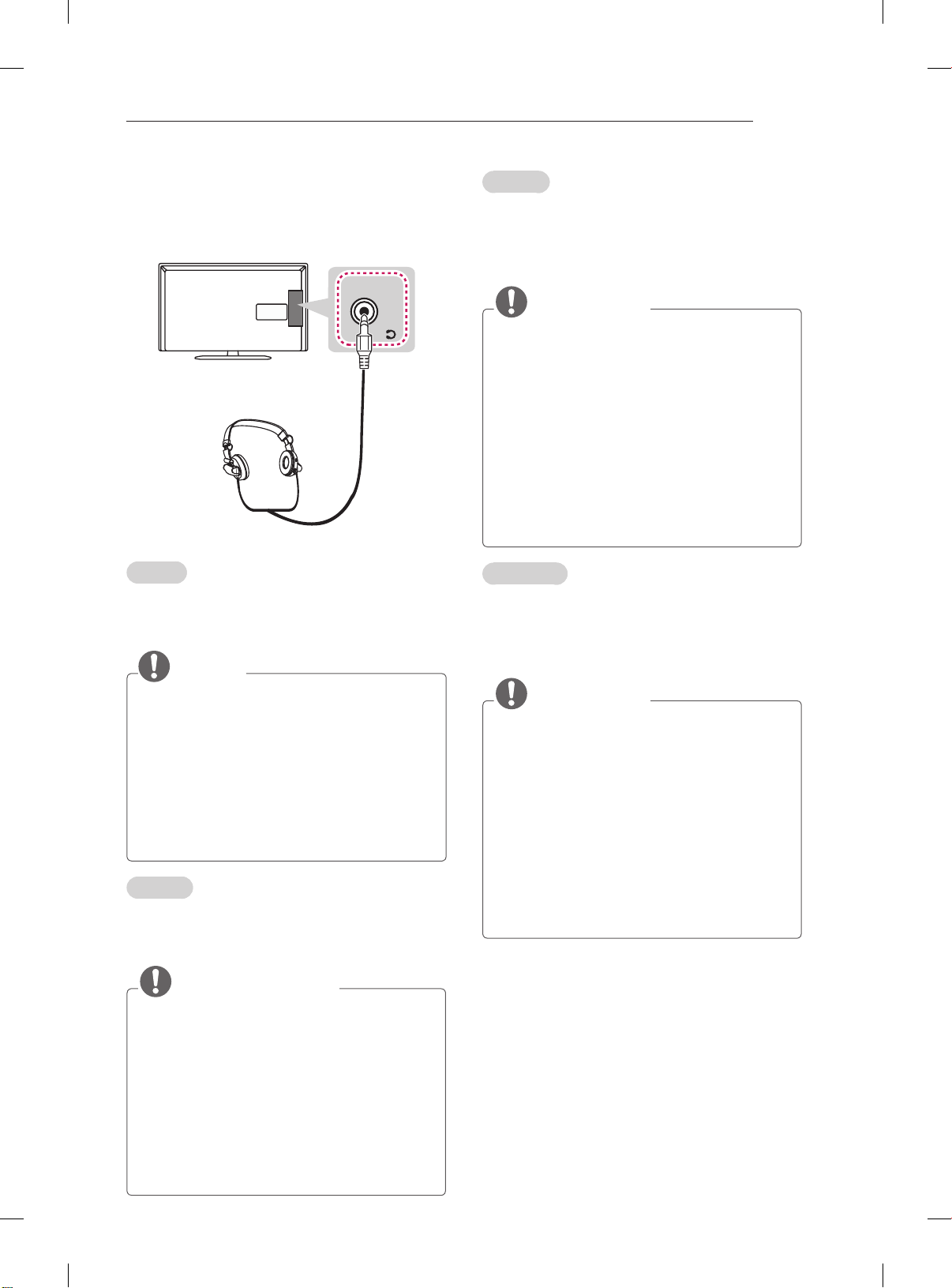

A-13 Headphone Connection
A-14 Audio Connection
A-14 - Digital optical audio connection
A-15 USB Connection

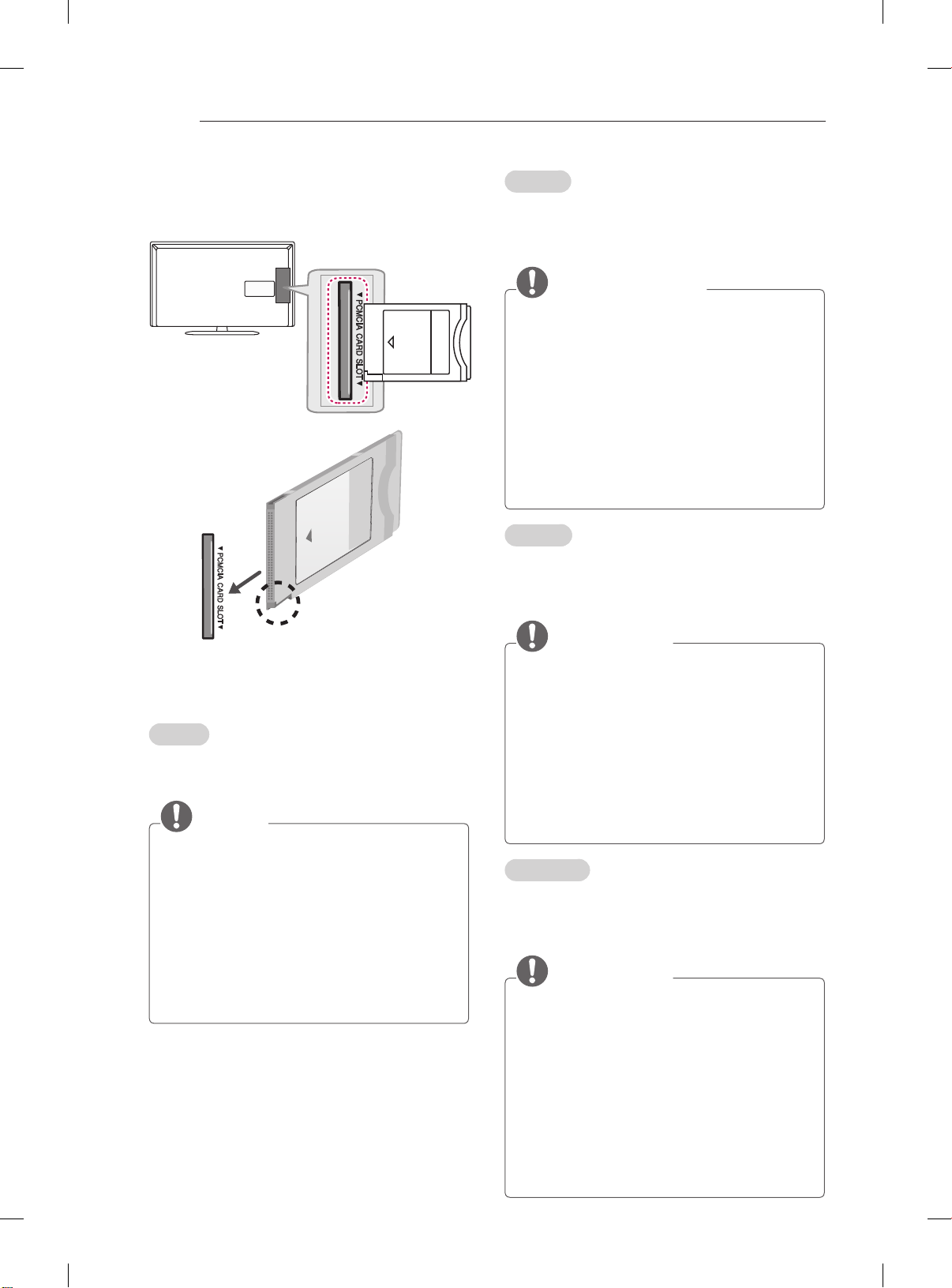

A-16 CI module Connection

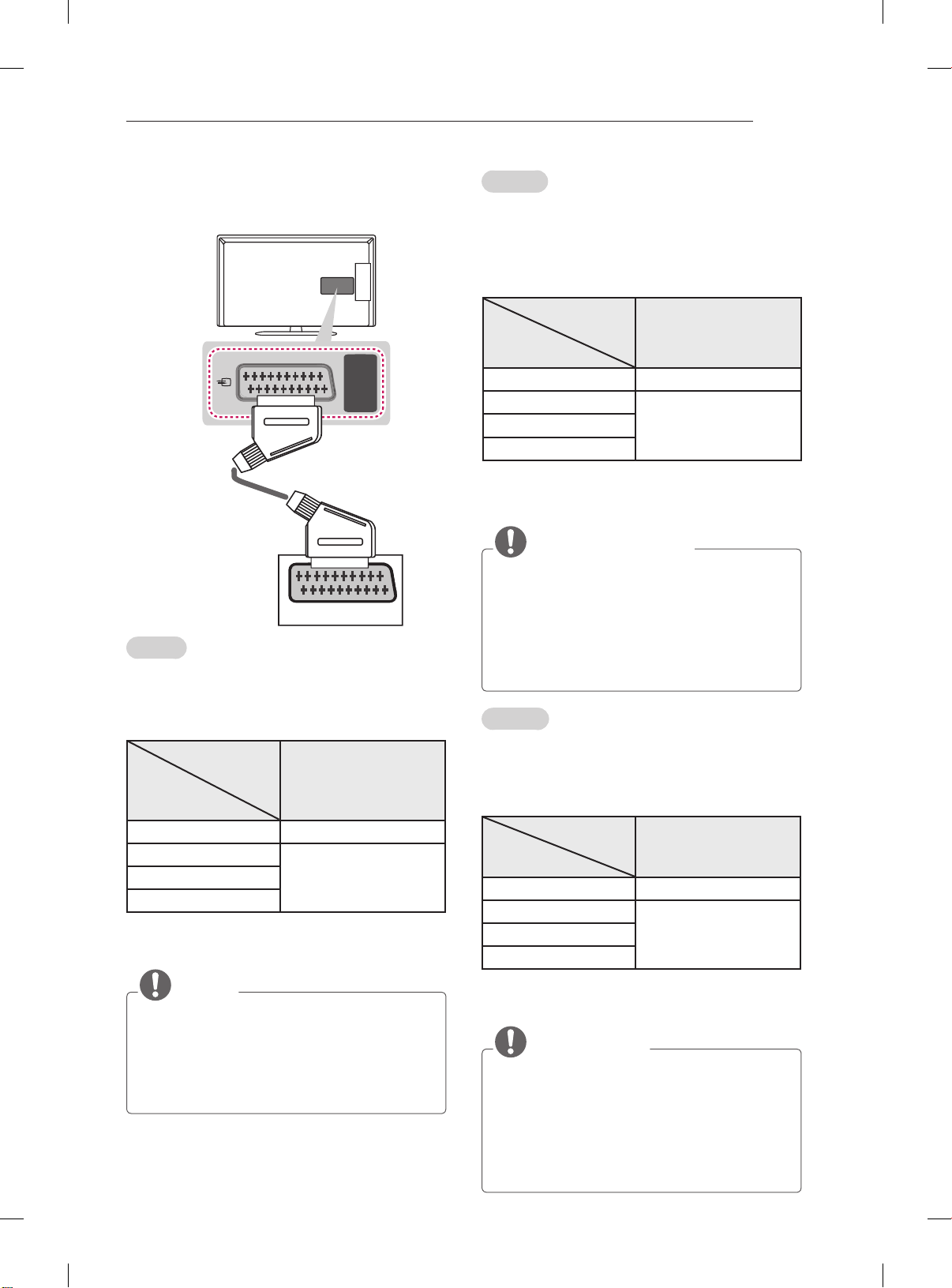

A-17 Euro Scart Connection
LANGUAGE LIST
English
Русский
Қазақша
Українська
B-1 SPECIFICATIONS
COMMON
COMMON
LANGUAGE

A-3
SETTING UP THE TV
SETTING UP THE TV
Image shown may differ from your TV.

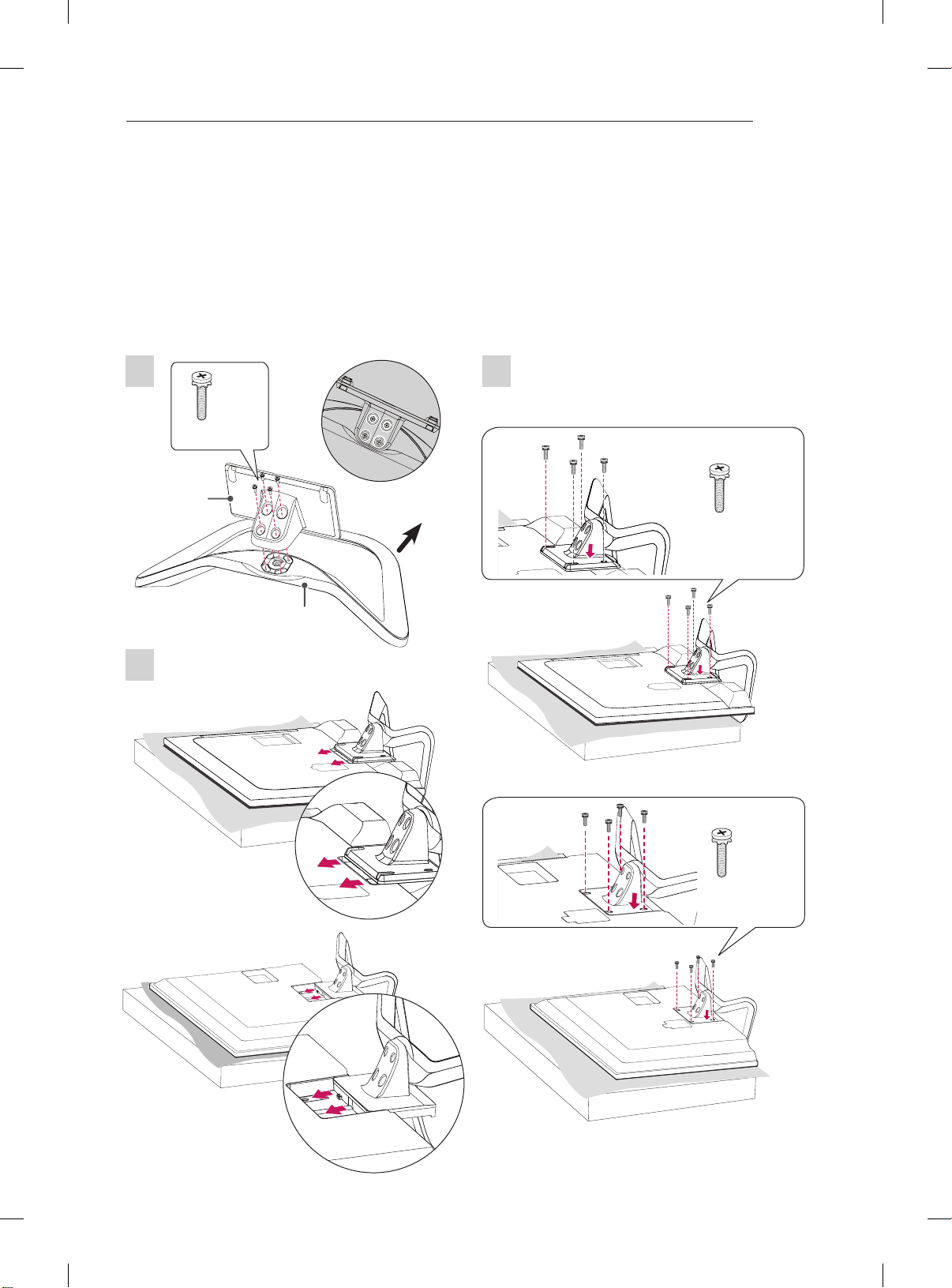

Attaching the stand
Front
M4 x 14
4 EA
Stand Base
Top View
Stand Body
1
2
3
LA643*/LA61**
(Only LA61**)
(Only LA643*)
4EA
M4 x 14
(Only LA61**)
(Only LA643*)
4EA
M4 x 14

A-4 SETTING UP THE TV
CAUTION
When attaching the stand to the TV
set, place the screen facing down on a
cushioned table or flat surface to protect the
screen from scratches.
Make sure that the screws are inserted
correctly and fastened securely. (If they are
not fastened securely enough, the TV may
tilt forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be
damaged and not tighten correctly.
NOTE
Remove the stand before installing the TV
on a wall mount by performing the stand
attachment in reverse.
2
3
1
Stand Body
Stand Base
P5 x 25
3EA
Front
M4 x 14
4EA
LN54/53**

A-5
SETTING UP THE TV

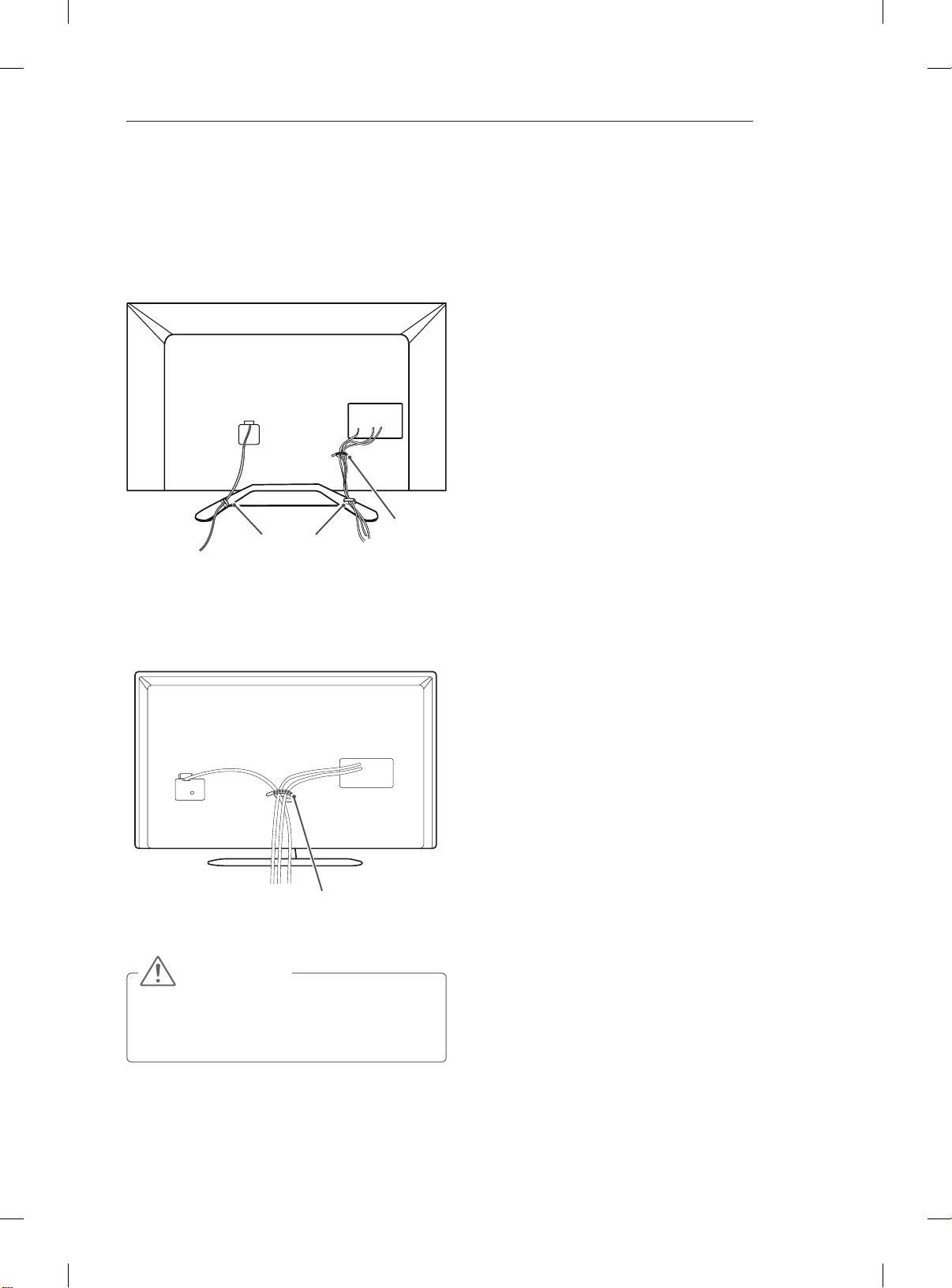

Tidying cables
(Only LA643*/LA61**)
1 Use Cable Holder to neatly secure and position
cables together.
2 Fix the Cable Management rmly to the TV.
(Only LN54/53**)
1 Use Cable Holder to neatly secure and position
cables together.
Cable Holder
CAUTION
Do not move the TV by holding the cable
holder, as the cable holders may break, and
injuries and damage to the TV may occur.
Cable Holder
Cable Management

A-6 MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the 47LN5400 models.
Antenna Connection
English
Connect the TV to a wall antenna socket with an
RF cable (75 Ω).
NOTE
Use a signal splitter to use more than 2 TVs.
If the image quality is poor, install a signal
amplifier properly to improve the image
quality.
If the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
An antenna cable and converter are not
supplied.
Supported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
ANTENNA/
CABLE IN
Wall Antenna
Socket
Русский
Подключите телевизор к настенной антенной
розетке с помощью телевизионного кабеля (75 Ω).
ПРИМЕЧАНИЕ
Для подключения нескольких телевизоров
используйте антенный разветвитель.
При плохом качестве изображения
правильно установите усилитель сигнала,
чтобы обеспечить изображение более
высокого качества.
Если после подключения антенны
качество изображение плохое, направьте
антенну в правильном направлении.
Антенный кабель и преобразователь в
комплект поставки не входят.
Поддерживаемый формат DTV Audio:
MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
Қазақша
RF кабелі (75 Ω) арқылы теледидарды
қабырғадағы антенна ұясына жалғаңыз.
ЕСКЕРТПЕ
2-ден көп ТД пайдалану үшін сигнал
сплиттерін пайдаланыңыз.
Егер бейне сапасы нашар болса,
бейне сапасын жақсарту үшін сигнал
күшейткішін тиісті түрде орнатыңыз.
Егер антенна қосылған күйде бейне
сапасы нашар болса, антеннаның
бағытын түзетіңіз.
Антенна кабелі және конвертер
қамтамасыз етілмеген.
Қолдау көрсетілетін DTV аудио: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC

A-7
MAKING CONNECTIONS

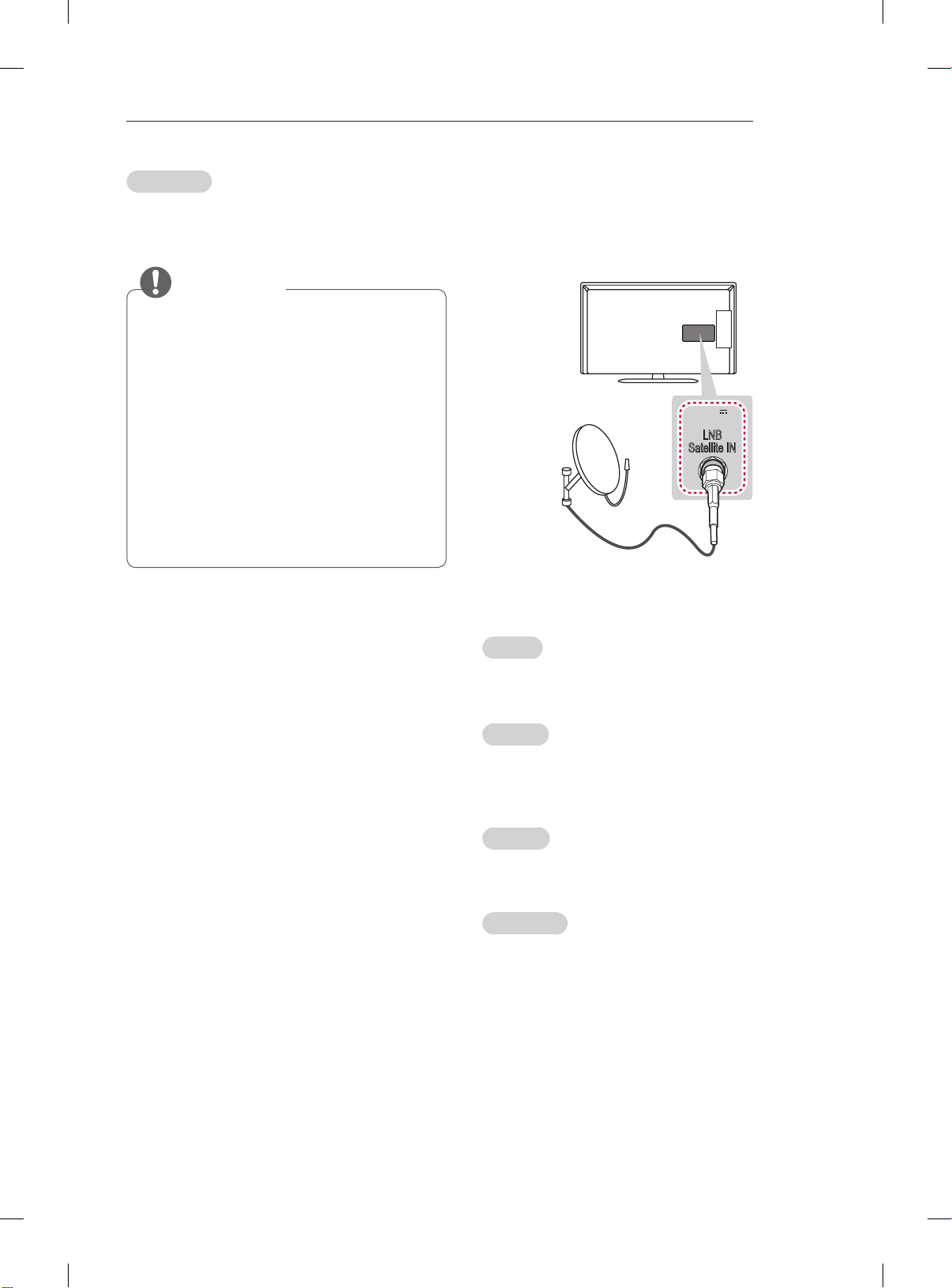

Satellite dish Connection
(Only satellite models)
English
Connect the TV to a satellite dish to a satellite
socket with a satellite RF cable (75 Ω).
Русский
Подключите телевизионный кабель,
подсоединенный к телевизору, к спутниковой
антенной розетке (75 Ω).
Қазақша
Теледидарды жерсеріктің ұяшығына жерсерік
RF кабелімен (75 Ω) жалғаңыз.
Українська
Під’єднайте телевізор до гнізда супутникової ан-
тени за допомогою кабелю для передачі супут-
никового радіочастотного сигналу (75 Ω).
LNB
Satellite IN
13/18V
700mA Max
Satellite
Dish
Українська
За допомогою кабелю для передачі радіочас-
тотного сигналу під’єднайте телевізор до настін-
ного гнізда для антени (75 Ω).
ПРИМІТКА
Для під’єднання двох і більше телевізорів
використовуйте розгалужувач сигналу.
Якщо зображення низької якості, для
його покращення встановіть підсилювач
сигналу.
Якщо під’єднано антену і якість
зображення погана, спрямуйте її в
сторону з належним прийомом сигналу.
Кабель антени і перетворювач сигналу не
додаються.
Підтримуваний аудіоформат цифрового
телебачення: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC

A-8 MAKING CONNECTIONS
HDMI Connection
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
NOTE
It is recommended to use the TV with the
HDMI connection for the best image quality.
Use the latest High Speed HDMI™ Cable
with CEC (Customer Electronics Control)
function.
High Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
Supported HDMI Audio format : Dolby
Digital, PCM (Up to 192 KHz, 32 KHz / 44.1
KHz / 48 KHz / 88 KHz / 96 KHz / 176 KHz /
192 KHz, DTS Not supported.)
If you use DVI to HDMI cable for PC, you
have to use external speaker for PC audio
sound.
DVD / Blu-Ray /
HD Cable Box / HD STB / PC
HDMI
IN
1
(*Not Provided)
Русский
Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля HDMI, как показано на следующем
рисунке.
ПРИМЕЧАНИЕ
Для получения наилучшего качества
изображения рекомендуется подключать
телевизор через HDMI.
Используйте высокоскоростной кабель
HDMI™ самой последней версии с функцией
CEC (Customer Electronics Control).
Высокоскоростные кабели HDMI™
тестируются на способность передачи
сигнала высокой четкости с разрешением
до 1080p и выше.
Поддерживаемый формат HDMI Audio:
Dolby Digital, PCM (до 192 кГц, 32 кГц /
44.1 кГц / 48 кГц / 88 кГц / 96 кГц / 176
кГц / 192 кГц, DTS не поддерживается.)
При использовании кабеля DVI/HDMI для
соединения с компьютером необходимо
использовать внешний динамик для
проигрывания звука с компьютера.
Қазақша
Сандық бейне және дыбыс сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды HDMI кабелімен жалғаңыз.
ЕСКЕРТПЕ
Кескін сапасын жақсарту үшін
теледидарды HDMI байланысын орнатып
пайдалану ұсынылады.
CEC (Тұрмыстық электроника басқармасы)
функциясымен ең жаңа жылдамдығы
жоғары HDMI™ кабелін қолданыңыз.
High Speed HDMI™ кабельдері тексеріліп,
1080 р және одан жоғары HD сигналды
өткізетіні анықталған.
Қолдау көрсетілетін HDMI аудио пішімі:
Dolby Digital, PCM (192 KHz, 32 KHz /
44.1 KHz / 48 KHz / 88 KHz / 96 KHz / 176
KHz / 192 KHz дейін DTS үшін қолдау
көрсетілмейді.)
Компьютерде DVI-HDMI кабелін
қолдансаңыз, компьютердегі дыбысты есту
үшін сыртқы динамикті қосу қажет болады.

A-9
MAKING CONNECTIONS
MHL Connection
English
Mobile High-denition Link (MHL) is an interface
for transmitting digital audiovisual signals from
mobile phones to television sets.
NOTE
Connect the mobile phone to the HDMI IN
(MHL) 2 or HDMI IN 2 (MHL) port to view
the phone screen on the TV.
The MHL passive cable is needed to
connect the TV and a mobile phone.
This only works for the MHL-enabled phone.
Some applications can be operated by the
remote control.
Remove the MHL passive cable from the TV when:
- The MHL function is disabled
- Your mobile device is fully charged in
standby mode
IN
2
(MHL)
IN 2 (MHL)
Mobile phone
(*Not Provided)
MHL passive cable
or
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора за
допомогою кабелю HDMI, як це зображено на
малюнку.
ПРИМІТКА
Для отримання найкращої якості
зображення рекомендовано підключати
телевізор через інтерфейс HDMI.
Використовуйте найновіший
високошвидкісний кабель HDMI™ із
функцією CEC (Customer Electronics
Control).
Високошвидкісні кабелі HDMI™
розраховані для передавання сигналу
високої чіткості до 1080p і вище.
Підтримуваний аудіоформат HDMI: Dolby
Digital, PCM (до 192 кГц, 32 кГц / 44.1 кГц
/ 48 кГц / 88 кГц / 96 кГц / 176 кГц / 192
кГц, формат DTS не підтримується).
У разі використання кабелю DVI – HDMI
для ПК, слід скористатися зовнішнім
гучномовцем для відтворення звуку з ПК.

A-10 MAKING CONNECTIONS
Русский
Mobile High-definition Link (MHL) представляет
собой интерфейс для передачи цифровых
аудиовизуальных сигналов от мобильных
телефонов к телевизорам.
ПРИМЕЧАНИЕ
Подключите мобильный телефон к порту
HDMI IN (MHL) 2 или HDMI IN 2 (MHL),
чтобы экран телефона отображался на
телевизоре.
Для подключения телевизора и
мобильного телефона требуется
пассивный кабель MHL.
Это возможно только для мобильных
телефонов, поддерживающих MHL.
Некоторыми приложениями можно
управлять с помощью пульта ДУ.
Отсоединять пассивный кабель MHL от
телевизора можно в том случае, если:
- функция MHL отключена
- мобильное устройство полностью
заряжено в режиме ожидания
Қазақша
MHL (Mobile High-definition Link) — сандық
аудиовизуалды сигналдарды қалта
телефонынан теледидарға жіберуге арналған
интерфейс.
ЕСКЕРТПЕ
Телефон экранын теледидиарда көру
үшін қалта телефоныны HDMI IN (MHL)
2 немесе HDMI IN 2 (MHL) портына
жалғаңыз.
y MHL пассив кабелі теледидар мен қалта
телефонын жалғау үшін қажет.
Бұл тек MHL қосылатын телефонда
жұмыс істейді.
Кейбір бағдарламаларды қашықтан
басқару құралынан орындауға болады.
Мына жағдайларда MHL пассив кабелін
теледидардан ажыратыңыз:
- MHL функциясы істемей қалды;
- ұялы құрылғы күту режимінде толық
зарядталған;
Українська
Mobile High-denition Link (MHL) – це інтерфейс
для передачі аудіовідеосигналів із мобільного
телефону на телевізор.
ПРИМІТКА
Щоб переглянути вміст екрана мобільного
телефону на екрані телевізора, з’єднайте
мобільний телефон із роз’ємом HDMI IN
(MHL) 2 або HDMI IN 2 (MHL).
Пасивний кабель MHL потрібний для
під’єднання мобільного телефону до
телевізора.
Ця можливість забезпечується лише
телефонами з підтримкою MHL.
Управління окремими програмами
можна здійснювати за допомогою пульта
дистанційного керування.
Від’єднуйте пасивний кабель MHL від
телевізора, коли:
- функцію MHL вимкнено;
- ваш мобільний пристрій повністю
заряджений у режимі очікування;

A-11
MAKING CONNECTIONS
Component Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with a component cable as
shown.
NOTE
If cables are not installed correctly, it could
cause this image to display in black and
white or with distorted colours.
2
AUDIO
VIDEO
L R
DVD/ Blu-Ray / HD Cable Box
GREEN GREEN
BLUE BLUE RED RED
RED RED WHITE WHITE
(*Not Provided)
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору
с помощью компонентного кабеля, как показано
на следующем рисунке.
ПРИМЕЧАНИЕ
При неправильном подключении кабелей
изображение может быть черно-белым
или иметь искаженный цвет.
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
ЕСКЕРТПЕ
Егер кабельдер дұрыс орнатылмаса,
бейне қара және ақ түсте немесе
бұрмаланған түсте көрсетілуі мүмкін.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою компонентного кабелю, як це
зображено на малюнку.
ПРИМІТКА
Якщо кабель не під’єднано належним
чином, може відображатись чорно-
біле зображення або зображення зі
спотвореними кольорами.

A-12 MAKING CONNECTIONS
Composite Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external
device and the TV with the composite cable as
shown.
Русский
Передача аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор.
Подключите внешнее устройство к телевизору с
помощью композитного кабеля, как показано на
следующем рисунке.
2
VIDEO
MONO
( )
AUDIO L R
VCR/ DVD/ Blu-Ray / HD Cable Box
YELLOW
YELLOW
RED RED
WHITE WHITE
(*Not Provided)
Қазақша
Аналогтық бейне және аудио сигналдарын
сыртқы құрылғыдан теледидарға жібереді.
Келесі суретте көрсетілгендей, сыртқы құрылғы
мен теледидарды құрамдас кабельмен
жалғаңыз.
Українська
Передає на телевізор цифровий відео-
та аудіосигнал із зовнішнього пристрою.
Під’єднайте зовнішній пристрій до телевізора
за допомогою композитного кабелю, як це
зображено на малюнку.

A-13
MAKING CONNECTIONS
Headphone Connection
(Only LA643*/LA61**)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
AUDIO menu items are disabled when
connecting a headphone.
When changing AV MODE with a
headphone connected, the change is
applied to video but not to audio.
Optical Digital Audio Out is not available
when connecting a headphone.
Headphone impedance: 16 Ω
Max audio output of headphone: 9mW to 15 mW
Headphone jack size: 0.35 cm
Русский
Передача сигнала от телевизора к наушникам.
Подключите наушники к телевизору, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
 При подключении наушников элементы меню
настройки ЗВУК становятся недоступными.
 Если при подключенных наушниках
изменить режим AV MODE, изменение будет
касаться только изображения, но не звука.
 При подключенных наушниках оптический
выход цифрового аудиосигнала недоступен.
 Сопротивление наушников: 16 Ω
 Максимальная мощность звука наушников:
9 мВт до 15 мВт
 Гнездо наушников: 0,35 см
H/P OUT
(*Not Provided)
Қазақша
Құлақаспап сигналдарын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен
теледидарды құлақаспаппен жалғаңыз.
ЕСКЕРТПЕ
 ДЫБЫС мәзірінің тармақтары құлақаспап
жалғанғанда өшіріледі.
 Құлақаспапты жалғап, AV MODE
өзгерткенде, өзгертулер дыбысқа емес,
тек бейнеге қатысты болады.
 Оптикалық сандық дыбыс шығысы
құлақаспап жалғанғанда өшіріледі.
 Құлақаспаптың толық кедергісі: 16 Ω
 Құлақаспаптың ең жоғарғы дыбыс шығысы
мөлшері: 9-15 мВт
 Құлақаспап ұясының өлшемі: 0,35 см
Українська
Забезпечує передачу на зовнішній пристрій
сигналу навушників із телевізора. Під’єднайте
зовнішній пристрій до телевізора за допомогою
навушників, як зображено на малюнку.
ПРИМІТКА
 У режимі навушників пункти меню “ЗВУК”
вимкнено.
 Якщо з підключеними навушниками зміни-
ти AV MODE сигналу, ці зміни буде засто-
совано лише до відео, але не до звуку.
 У режимі навушників оптичний цифровий
аудіовихід недоступний.
 Опір навушників: 16 Ω
 Максимальна потужність звуку на виході в
навушниках: від 9 мВт до 15 мВт
 Розмір роз’єму навушників: 0,35 см

A-14 MAKING CONNECTIONS
Audio Connection
English
You may use an external audio system instead of
the built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an
external device. Connect the external device and
the TV with the optical audio cable as shown.
NOTE
Do not look into the optical output port.
Looking at the laser beam may damage
your vision.
Audio with ACP (Audio Copy Protection)
function may block digital audio output.
OPTICAL AUDIO IN
OPTICAL DIGITAL
AUDIO OUT
Digital Audio System
(*Not Provided)
Русский
Вместо встроенного динамика можно
использовать дополнительную внешнюю
аудиосистему.
Подключение цифрового
оптического аудиоустройства
Передача цифрового оптического аудиосигнала
от телевизора к внешнему устройству.
Подключите внешнее устройство к телевизору
с помощью оптического аудиокабеля, как
показано на следующем рисунке.
ПРИМЕЧАНИЕ
Не смотрите внутрь оптического
выходного порта. Попадание лазерного
луча в глаза может повредить зрение.
Функция аудио с ACP (защита от
копирования аудио) может блокировать
вывод аудио на цифровые выходы.
Қазақша
Іште орнатылған динамиктің орнына қосымша
сыртқы аудио жүйесін қолдануға болады.
Сандық оптикалық аудио
байланыс
Сандық дыбыс сигналын теледидардан
сыртқы құрылғыға жібереді. Келесі суретте
көрсетілгендей сыртқы құрылғы мен
теледидарды оптикалық дыбыс кабелімен
жалғаңыз.
ЕСКЕРТПЕ
Оптикалық шығыс портына қарауға
болмайды. Лазер сәулесіне қарау көзіңізге
зақым келтіруі мүмкін.
ACP (аудионы көшіруден қорғау)
функциясы бар аудио сандық аудио
шығысын бұғаттауы мүмкін.

A-15
MAKING CONNECTIONS
USB Connection
English
Connect a USB storage device such as a USB
ash memory, external hard drive, or a USB
memory card reader to the TV and access the MY
MEDIA menu to use various multimedia les.
Русский
Подключите к телевизору USB-устройство
хранения данных, например устройство флэш-
памяти USB, внешний жесткий диск или USB-
устройство для чтения карт памяти и откройте
меню МУЛЬТИМЕДИА для использования
различных мультимедийных файлов.
Қазақша
USB флэш жады, сыртқы қатты диск немесе
USB жад картасын оқу құрылғысы сияқты USB
сақтау құрылғыларын теледидарға жалғап,
МЕНІҢ МУЛЬТИМЕДИАМ мәзірі арқылы әртүрлі
мультимедиа файлдарын пайдаланыңыз.
Українська
Під’єднуйте до телевізора USB-накопичувачі,
такі як флеш-пам’ять USB, зовнішній жорсткий
диск або пристрій читання карт пам’яті USB, та
використовуйте різні мультимедійні файли за
допомогою меню “МУЛЬТИМЕДИА”.
USB IN
USB (*Not Provided)
Українська
Замість вбудованого динаміка можна
використовувати додаткову зовнішню
аудіосистему.
ПРИМІТКА
Якщо замість вбудованого динаміка
використовується додатковий зовнішній
аудіопристрій, потрібно вимкнути динамік
телевізора.
Цифрове оптичне
аудіоз’єднання
Передає на зовнішній пристрій цифровий
аудіосигнал із телевізора. Під’єднайте зовнішній
пристрій до телевізора за допомогою оптичного
аудіокабелю, як це зображено на малюнку.
ПРИМІТКА
Не зазирайте в оптичний вихідний роз’єм.
Лазерний промінь може завдати шкоди
вашому зору.
Аудіо із захистом від копіювання може
блокувати виведення цифрового
аудіосигналу.

A-16 MAKING CONNECTIONS
CI module Connection
English
View the encrypted (pay) services in digital TV
mode. This feature is not available in all countries.
NOTE
Check if the CI module is inserted into the
PCMCIA card slot in the right direction. If
the module is not inserted properly, this can
cause damage to the TV and the PCMCIA
card slot.
If the TV does not display any video and
audio when CI+ CAM is connected, please
contact to the Terrestrial/Cable/Satellite
Service Operator.
(*Not Provided)
Русский
Просмотр зашифрованных (платных) служб в
режиме цифрового ТВ. Эта функция доступна
не во всех странах.
ПРИМЕЧАНИЕ
Проверьте, правильно ли установлен
модуль CI в разъем для карты PCMCIA.
Неправильная установка модуля может
привести к повреждению телевизора и
разъема для карты PCMCIA.
Если в телевизоре отсутствуют
видеоизображение и звук при
подключенном CI+ CAM, свяжитесь с
оператором клиентской службы наземного/
кабельного/спутникового вещания.
Қазақша
Шифрленген (ақылы) қызметтерді сандық
теледидар режимінде көру. Бұл мүмкіндік
барлық елде жоқ.
ЕСКЕРТПЕ
CI модулінің PCMCIA карта ұясына дұрыс
салынғанын тексеріңіз. Егер модуль
сәйкесінше енгізілмесе, теледидар
немесе PCMCIA карта ұяшығына зақым
келуі мүмкін.
CI+ CAM қосылғанда теледидарда ешбір
бейне немесе аудио көрсетілмесе, Жер/
Кабель/Жерсерік қызмет операторымен
хабарласыңыз.
Українська
Дає змогу переглядати закодовані (платні)
канали у режимі цифрового мовлення. Ця
функція доступна не в усіх країнах.
ПРИМІТКА
Модуль стандартного інтерфейсу має
бути встановлено у гнізді для карт
PCMCIA у правильному напрямку. Якщо
модуль не встановлено належним чином,
це може призвести до пошкодження
телевізора чи гнізда для карт PCMCIA.
Якщо після підключення CI+ CAM телевізор
не відображає ні відео, ні аудіо, слід
звернутися до оператора послуг наземного/
кабельного/супутникового мовлення.

A-17
MAKING CONNECTIONS
Euro Scart Connection
English
Transmits the video and audio signals from an
external device to the TV set. Connect the external
device and the TV set with the euro scart cable as
shown.
Output
Type
Current
input mode
AV1
(TV Out1)
Digital TV Digital TV
Analogue TV, AV
Analogue TVComponent
HDMI
1 TV Out : Outputs Analogue TV or Digital TV
signals.
NOTE
Any Euro scart cable used must be signal
shielded.
When watching digital TV in 3D imaging
mode, only 2D out signals cannot be output
through the SCART cable. (Only 3D models)
AV 1
IN / OUT
AUDIO / VIDEO
(*Not Provided)
Русский
Для передачи аналоговых видео- и
аудиосигналов от внешнего устройства на
телевизор подключите внешнее устройство к
телевизору с помощью кабеля Euro Scart, как
показано на следующем рисунке.
Тип выхода
Текущий
режим ввода
AV1
(ТВ-выход1)
Цифровое ТВ Цифровое ТВ
Аналоговое ТВ, AV
Аналоговое ТВКомпонентный
HDMI
1 ТВ-выход. Вывод аналогового или
цифрового ТВ-сигнала.
ПРИМЕЧАНИЕ
Используемый кабель Scart Euro должен
иметь защиту сигнала.
При просмотре цифрового ТВ в режиме
3D-изображения только выходные сигналы
2D могут выводиться через кабель SCART.
(Только для моделей с поддержкой 3D)
Қазақша
Бейне және дыбыс сигналдарын сыртқы
құрылғыдан теледидарға жібереді. Келесі
суретте көрсетілгендей, сыртқы құрылғы және
теледидарды Euro Scart кабелі арқылы жалғаңыз.
Шығыс түрі
Ағымдағы
кіріс режимі
AV1
(TV Out1)
Сандық ТД Сандық ТД
Analogue TV, AV
Аналогтық ТДComponent
HDMI
1 ТД шығысы : Analogue TV немесе Digital TV
сигналдарын шығарады.
ЕСКЕРТПЕ
Кез келген Евро «Scart» кабелі сигналдан
қорғалған болу керек.
Сандық теледидарды 3D бейне режимінде
көргенде, 2D шығыс сигналдары SCART
кабелі арқылы шығарылады. (Тек 3D
үлгілерінде)

A-18 MAKING CONNECTIONS
Українська
Передає на телевізор аудіо- та відеосигнали
із зовнішнього пристрою. З’єднайте зовнішній
пристрій і телевізор за допомогою кабелю Euro
Scart так, як це показано на малюнку.
Тип виходу
Поточний
режим
вхідного сигналу
АВ1
(телевізійний вихід
1
)
Цифрове ТБ Цифрове ТБ
Аналогове ТБ, аудіовідео
Аналогове ТБКомпонентний
HDMI
1 Телевізійний вихід: виведення аналогових
або цифрових телесигналів.
ПРИМІТКА
Кабель Euro Scart має бути екранований
для захисту сигналу.
У разі перегляду цифрового телеканалу
в режимі 3D лише вихідні 2D-сигнали
надсилатимуться за допомогою кабелю
SCART. (тільки для моделей із підтримкою
режиму 3D).
